Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Skandica Solar

Datum

31 maj 2024

Ort

Torslanda, Västra Götalands län
Skenornas infästning
Använd tätskiktsduk
Skydd mot beröring
94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount: Papptak
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Nordmount: Papptak

Anmärkningar

2/26
Använd tätskiktsduk

2.1 Använd tätskiktsduk

Inte godkänd

Tätskiksduk överlappar precis vid bulten.

Nordmount: Papptak - Monteringsanvisning, Sida 4
Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount: Papptak - Monteringsanvisning, Sida 4/ Lastberäkning

Godkända kontrollpunkter

23/26
CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Infästning i råspont

SAJ: R5 (3-12K)-T2-15

Anmärkningar

3/39
Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav, detta gäller även undercentral. Se referens.

SS 436 40 00 (712.514.101)
Strängdesign

3.2 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Varning för backspänning

3.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Undercentral

Anmärkningar

1/6

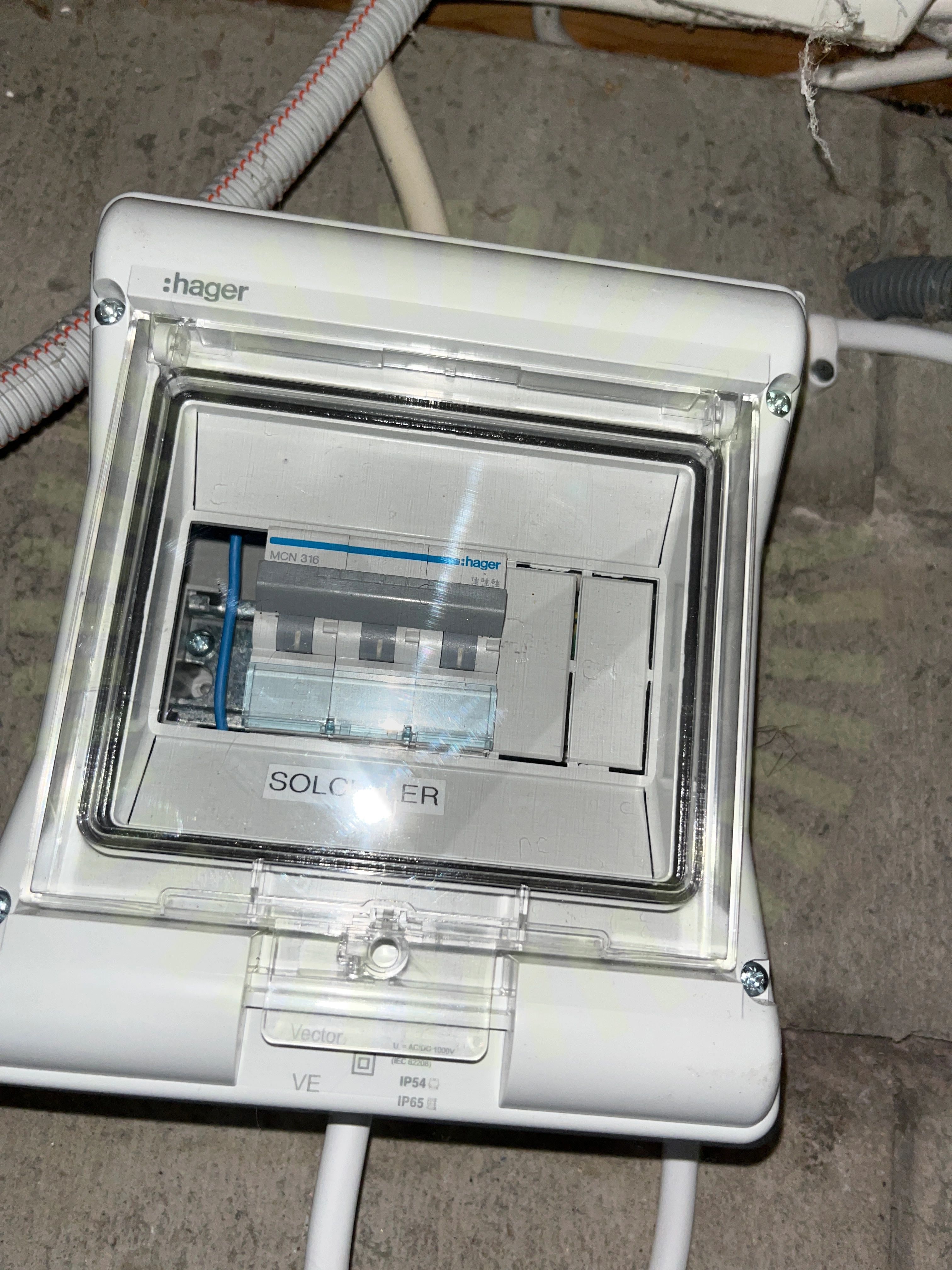

Skydd mot beröring

6.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
FasskenaInfästningIP-KlassningKabelinföringarPlacering
