Besiktningsrapport

8.4

Installation genom

Raymond

Datum

28 juni 2024

Ort

Gråbo, Västra Götalands län

Underliggande takpanna

Kabeluppfästning

Ändklämmor

+ 13

85% godkända15% ej godkända

Om installationen

PanelerEcoDelta: ECO-xxxM-66SAF

OptimerareFerroAmp: SSO 8kW

MontagesystemK2: SingleRail: Single/CrossHook 3S

VäxelriktareFerroAmp: EnergyHub Wall 14kVA

BatteriFerroAmp: Power Station Mini

TillbehörUndercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

7/7

Avstånd närliggande objektDC anslutning Fastsäkring av produktSkadorTillgång till batterietUppfästning av kablageUtrymme

Optimerare

Anmärkningar

1/11

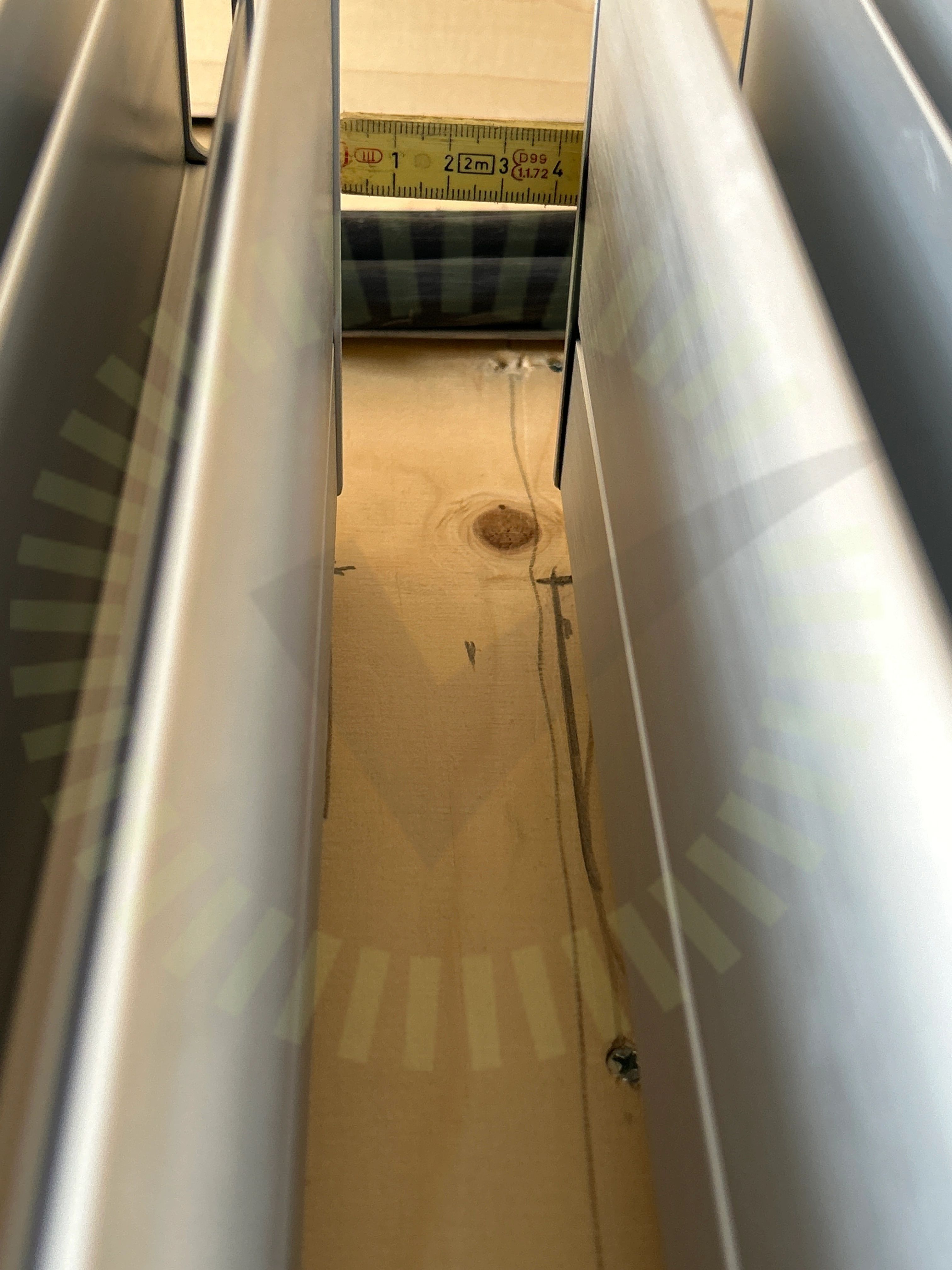

3.1 Avstånd närliggande objekt

Inte godkänd

SSO är placerade för nära varandra.

FerroAmp: SSO 8kW Manual Rev A02, Sida 4

Godkända kontrollpunkter

10/11

DC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd

Tak 1, EcoDelta: ECO-xxxM-66SAF

Anmärkningar

7/16

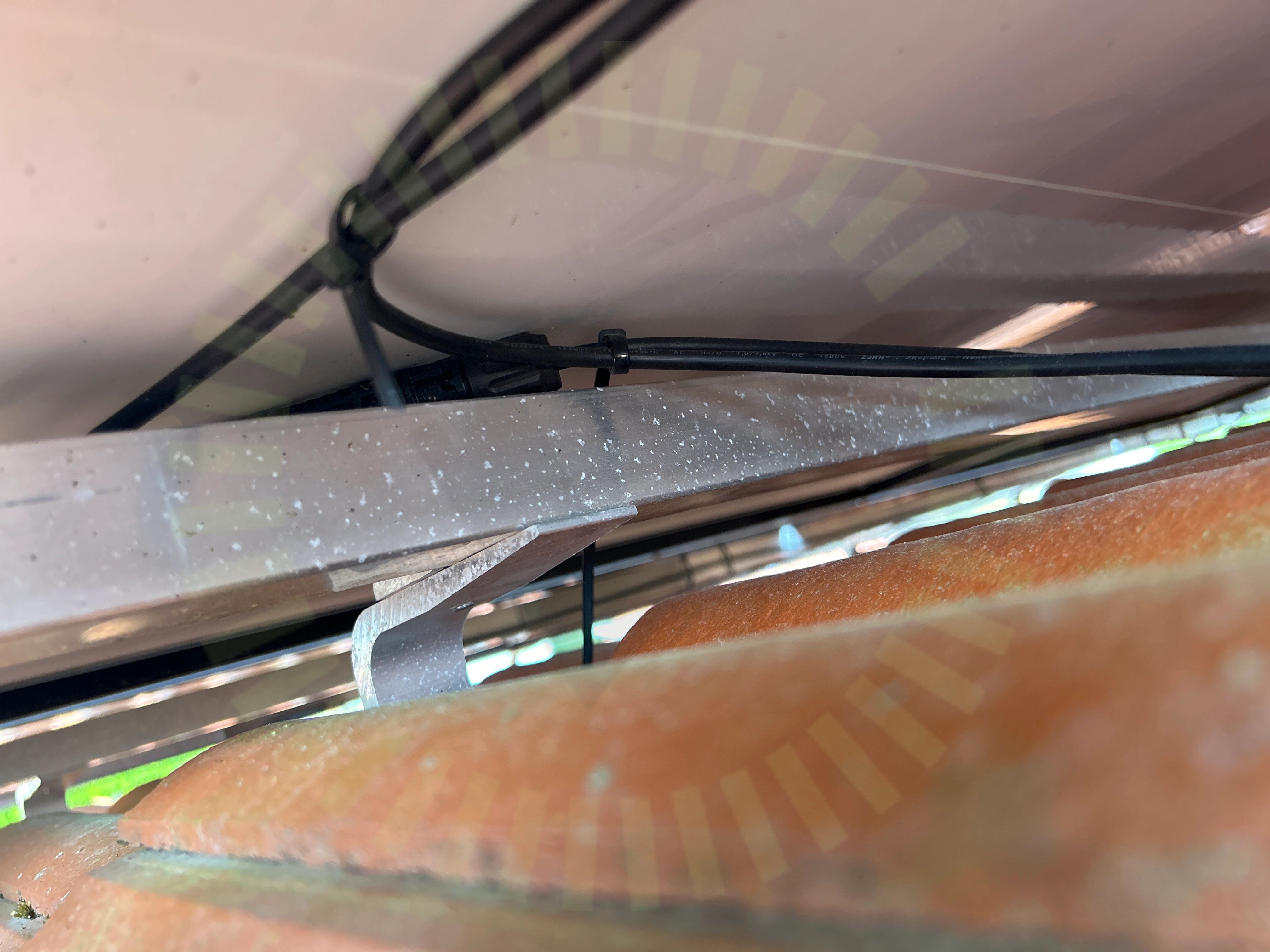

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

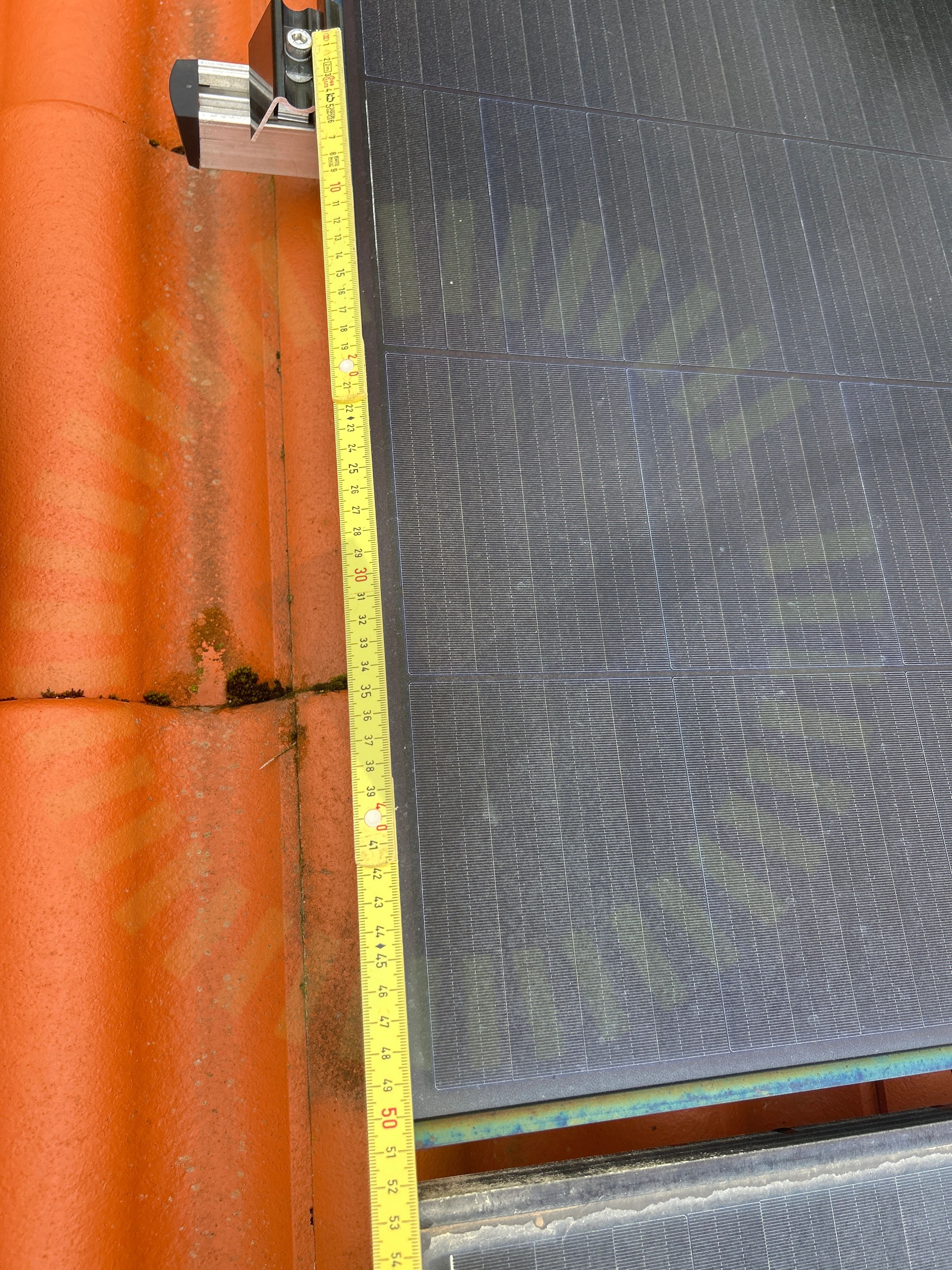

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

EcoDelta: Installation Instruction for Solar PV Module, Sida 9

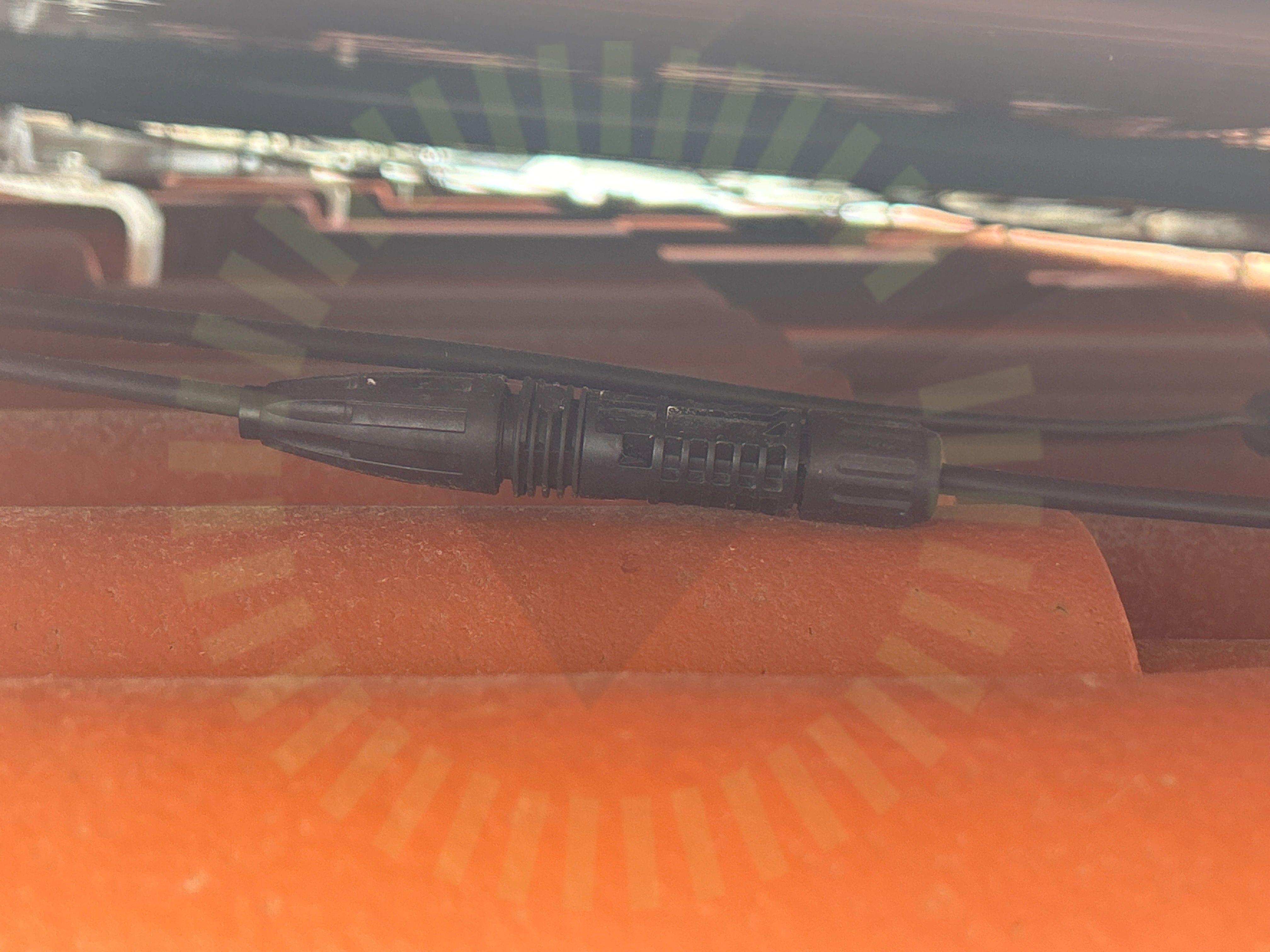

4.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

4.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

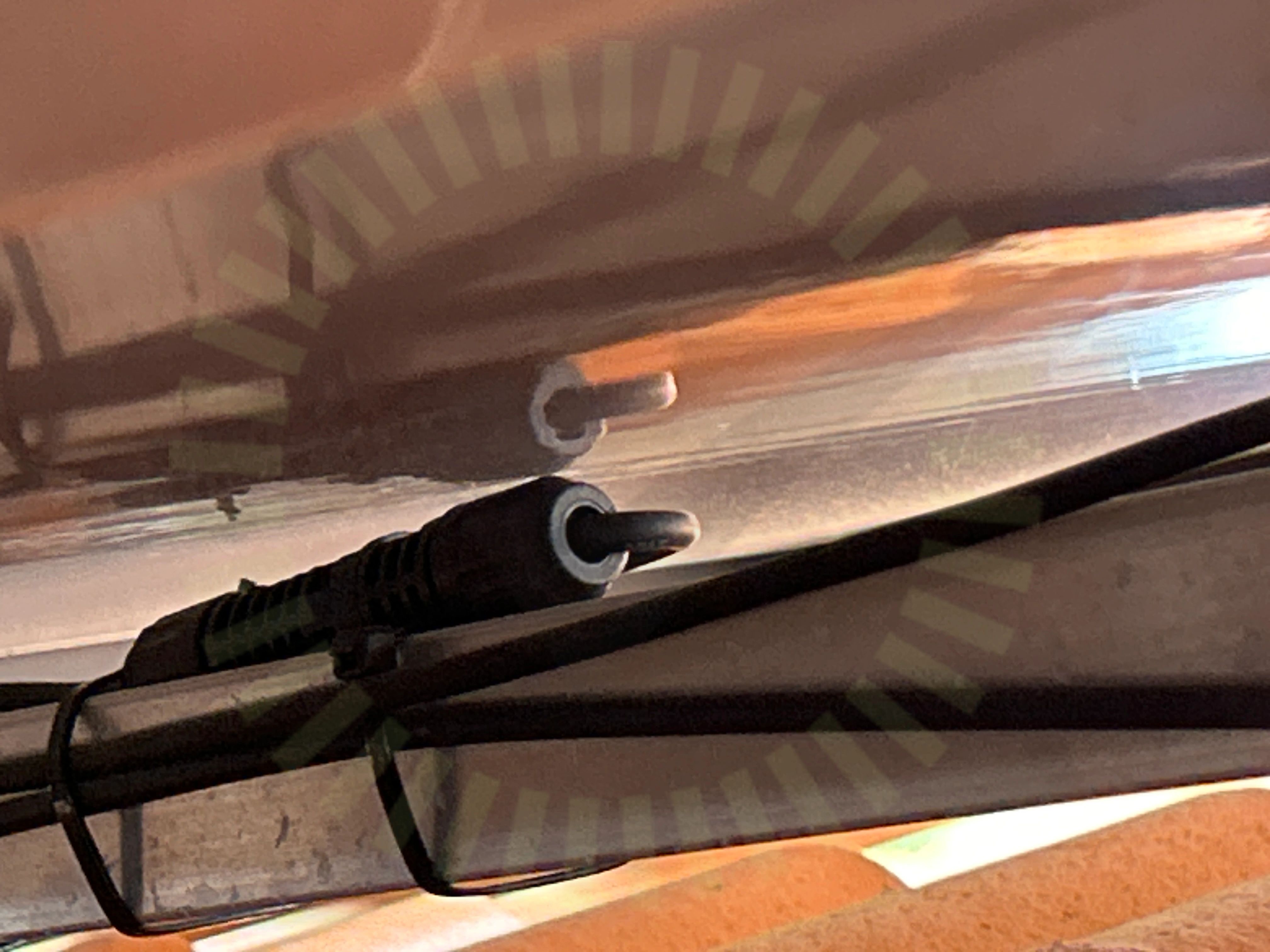

4.5 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

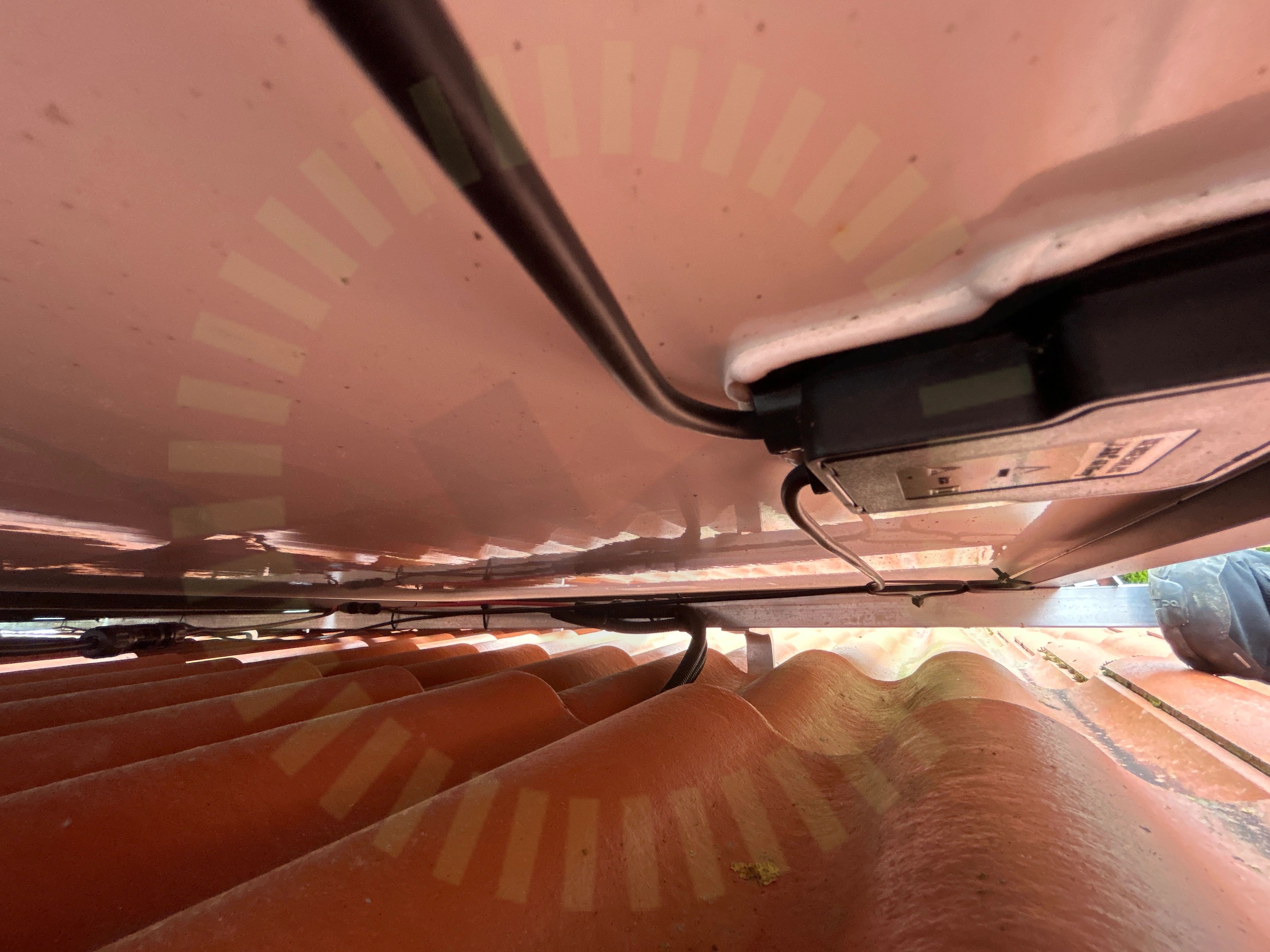

4.6 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

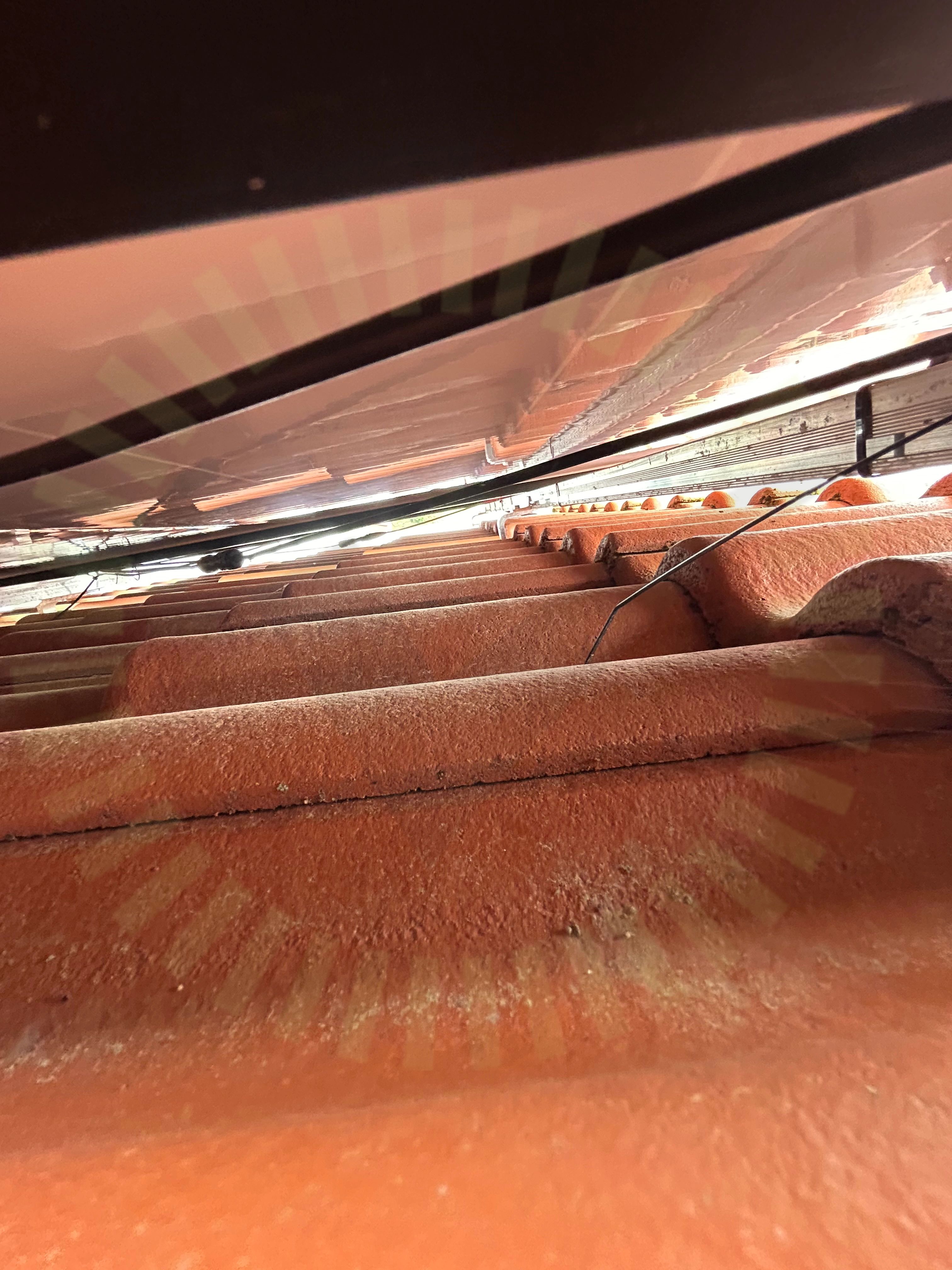

4.7 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

8/16

Avstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

4/25

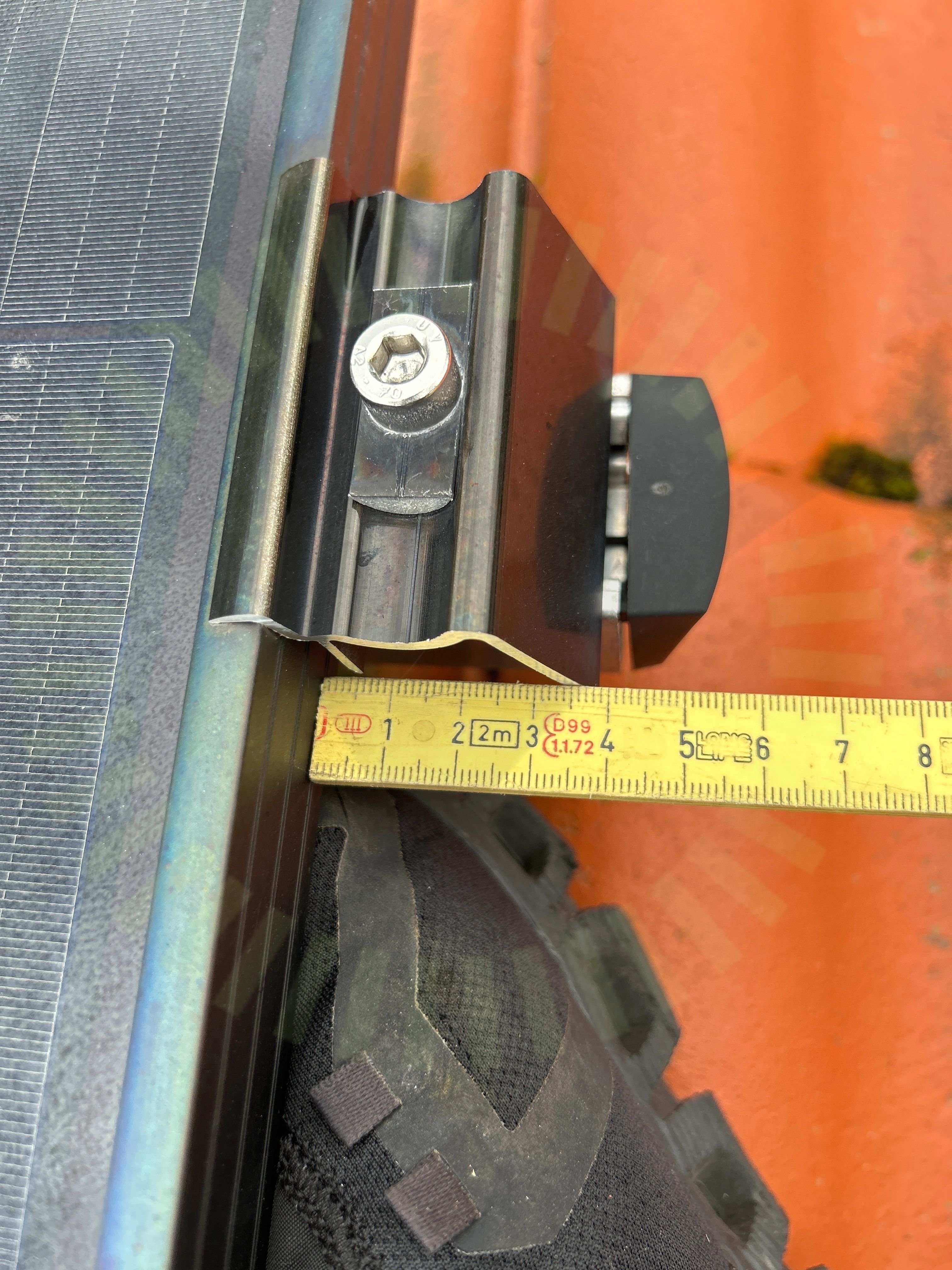

5.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

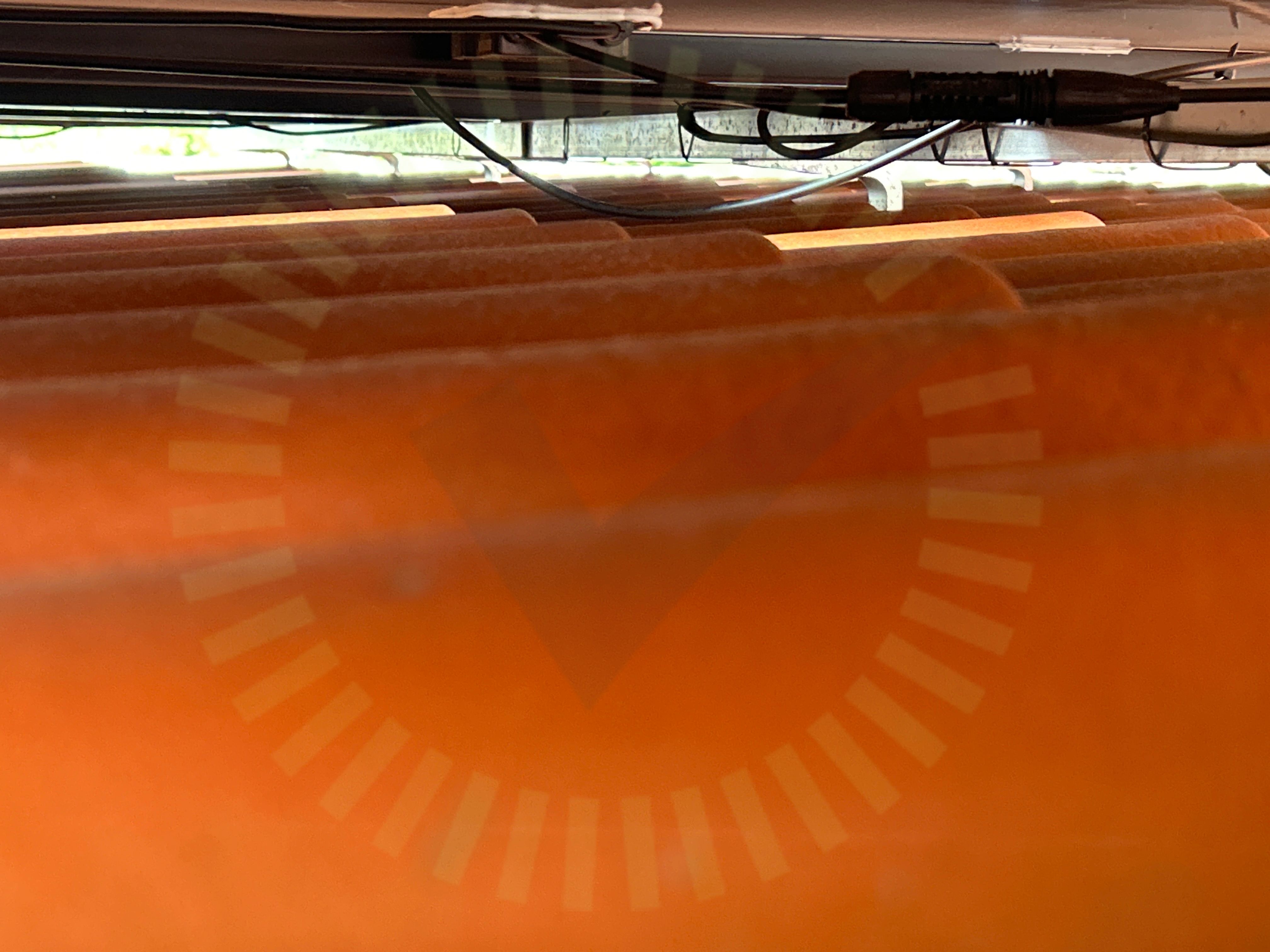

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Underliggande takpanna

Inte godkänd

Det är för kort avstånd mellan takkrok och underliggande takpanna.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

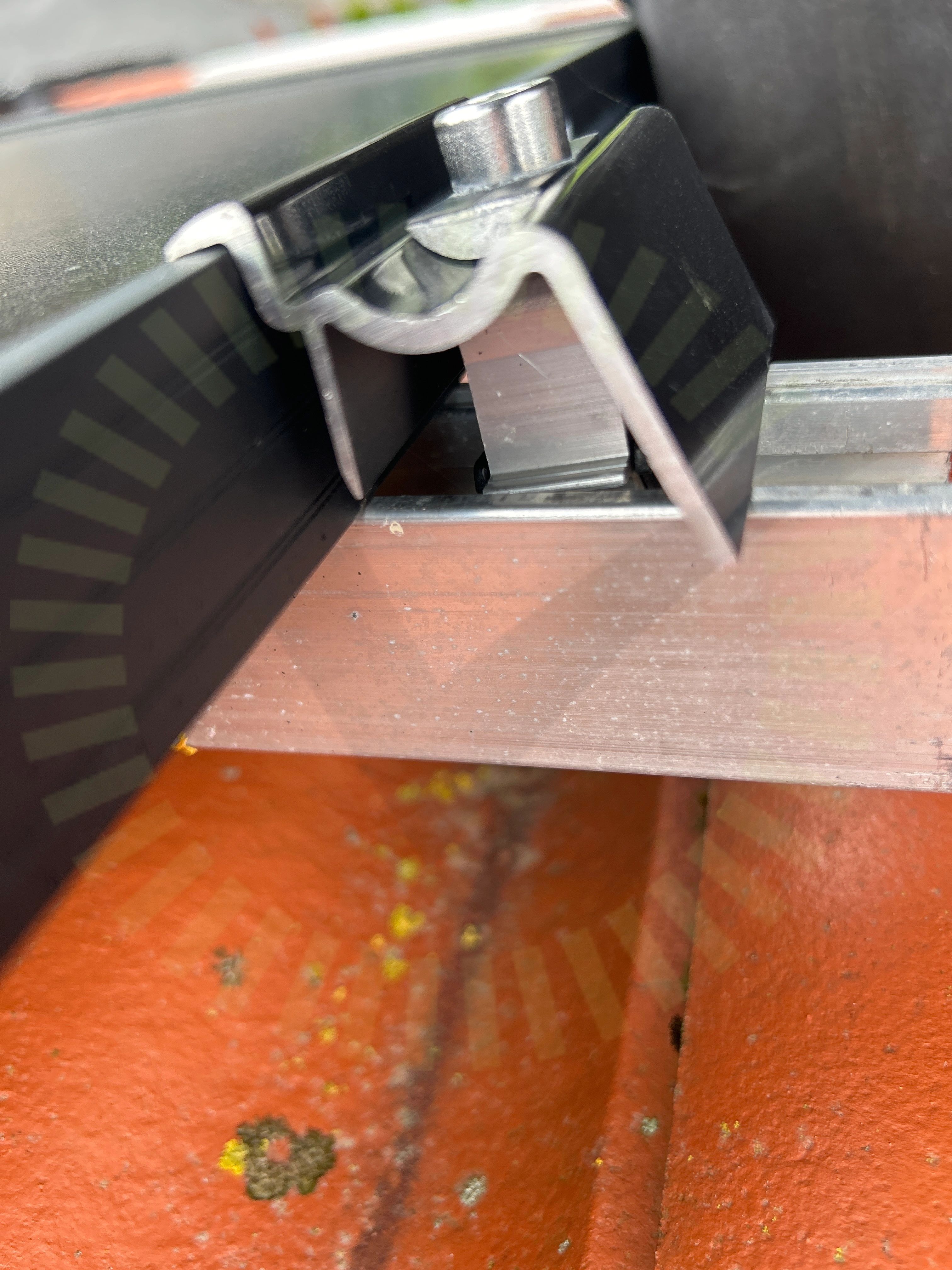

5.4 Ändklämmor

Inte godkänd

Ändklämmor är inte korrekt monterade.

Godkända kontrollpunkter

19/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokVäderbeständigt material

Ej tillgängligt vid besiktning

2/25

Infästning utanför takstolTakgenomföring

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

3/35

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

7.2 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

EnergyHub Wall 14kW Installation manual Rev D02, Sida 4

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningInternetKabeldimensioneringKabeldimensionering ACKabeldimensionering DCKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strömtransformatorer
