Besiktningsrapport

9.2

Installation genom

Sesol

Datum

21 mars 2024

Ort

Högsby, Kalmar län

Kopplingslåda böjradie

Kabeluppfästning

Panelramar separerade

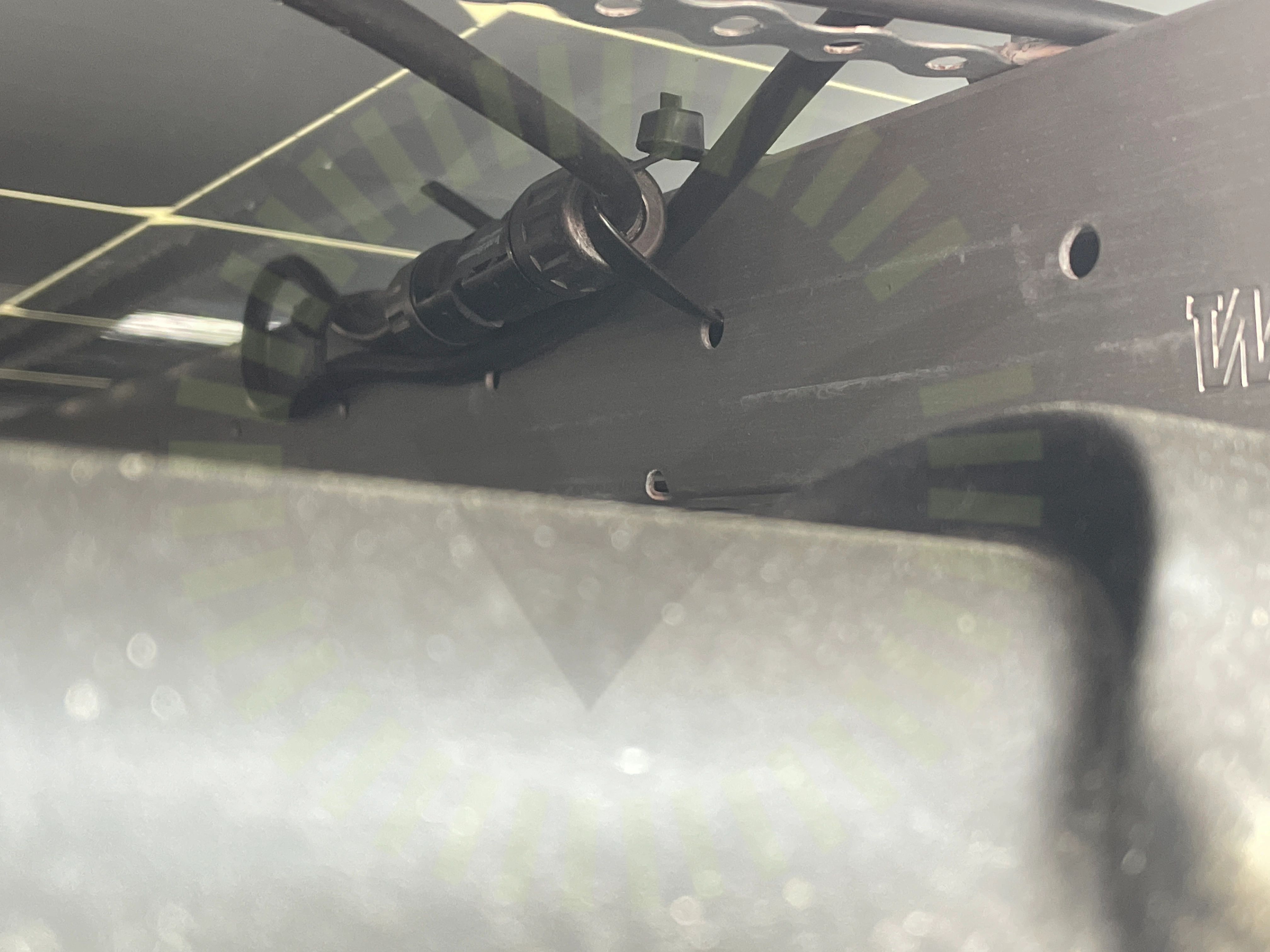

+ 3

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Bilddokumentation av en av två strängmätningar finns tillgänglig.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/40

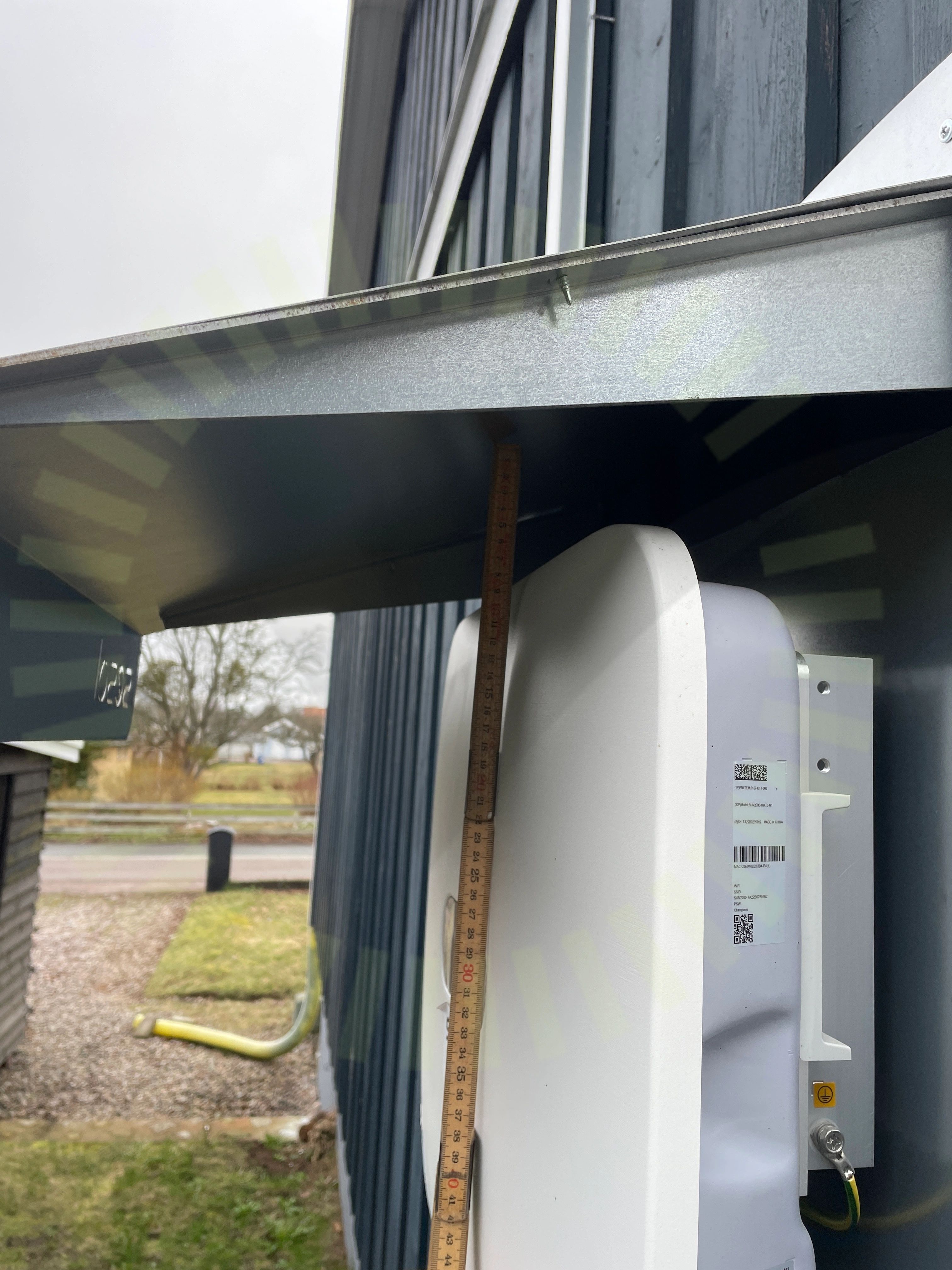

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

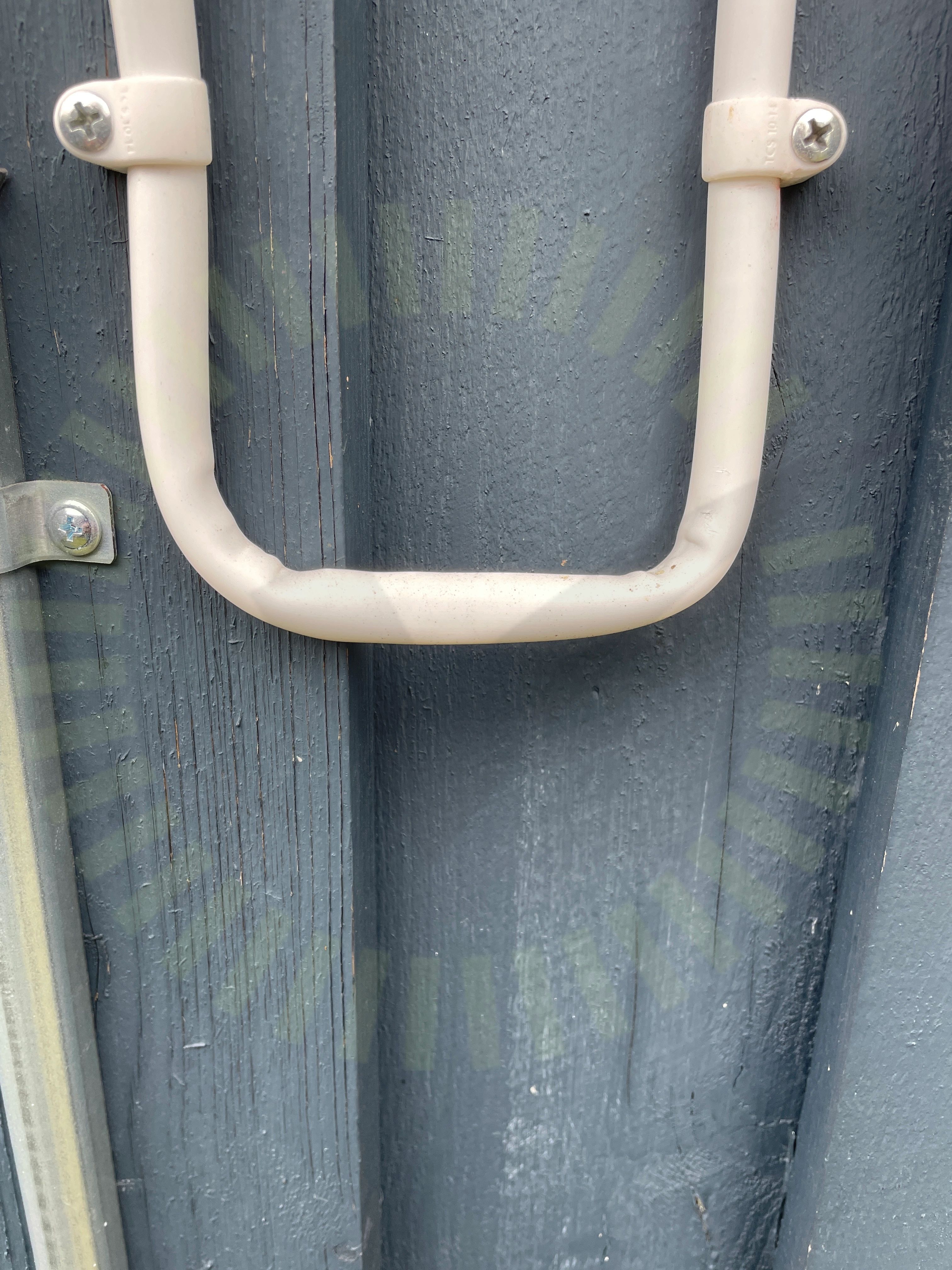

2.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

38/40

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Longi: LR5-54HPB

Anmärkningar

3/17

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

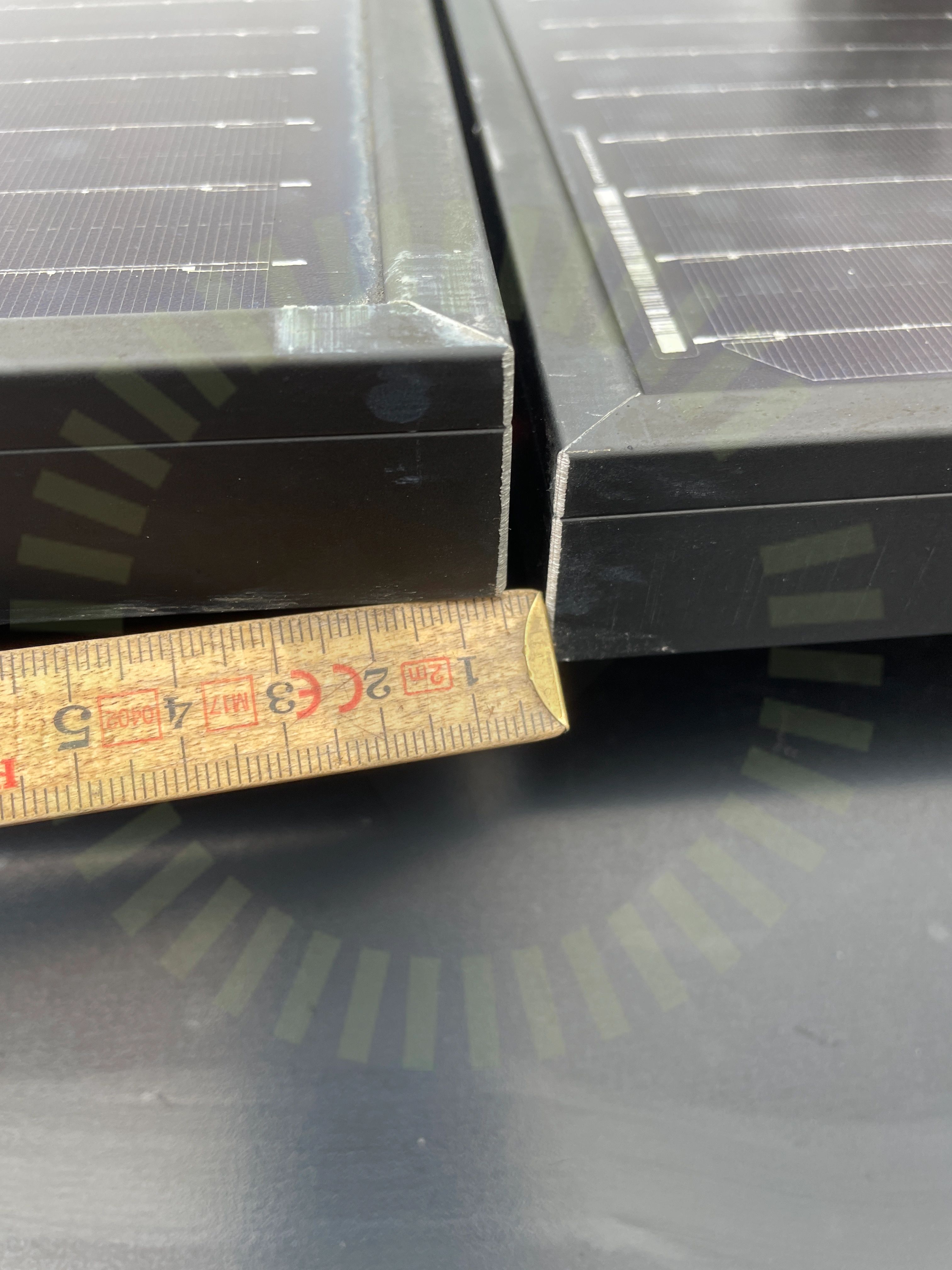

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Föremål mot bakstycke

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Weland Stål: Plåttak Långskena

Anmärkningar

2/16

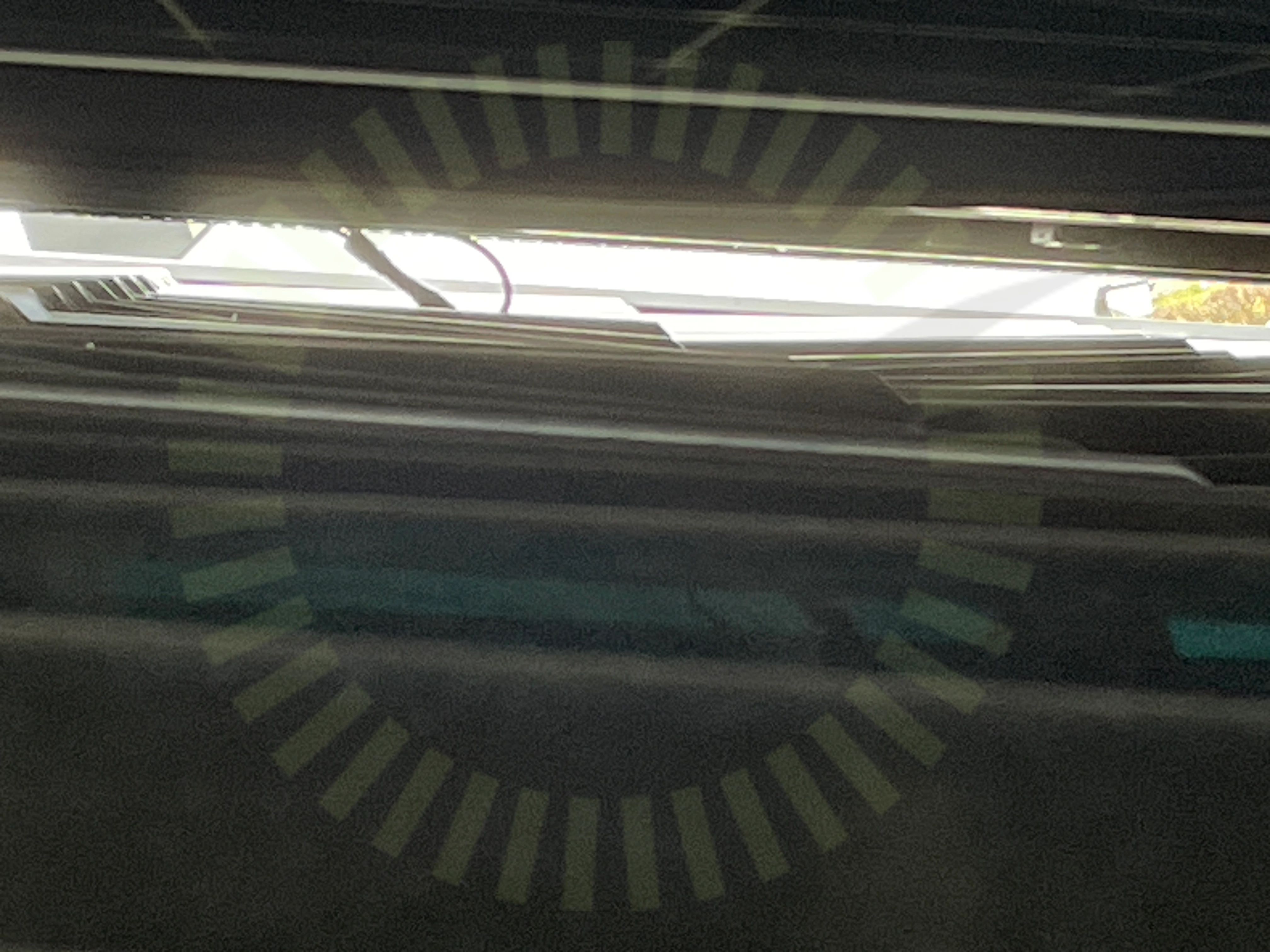

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

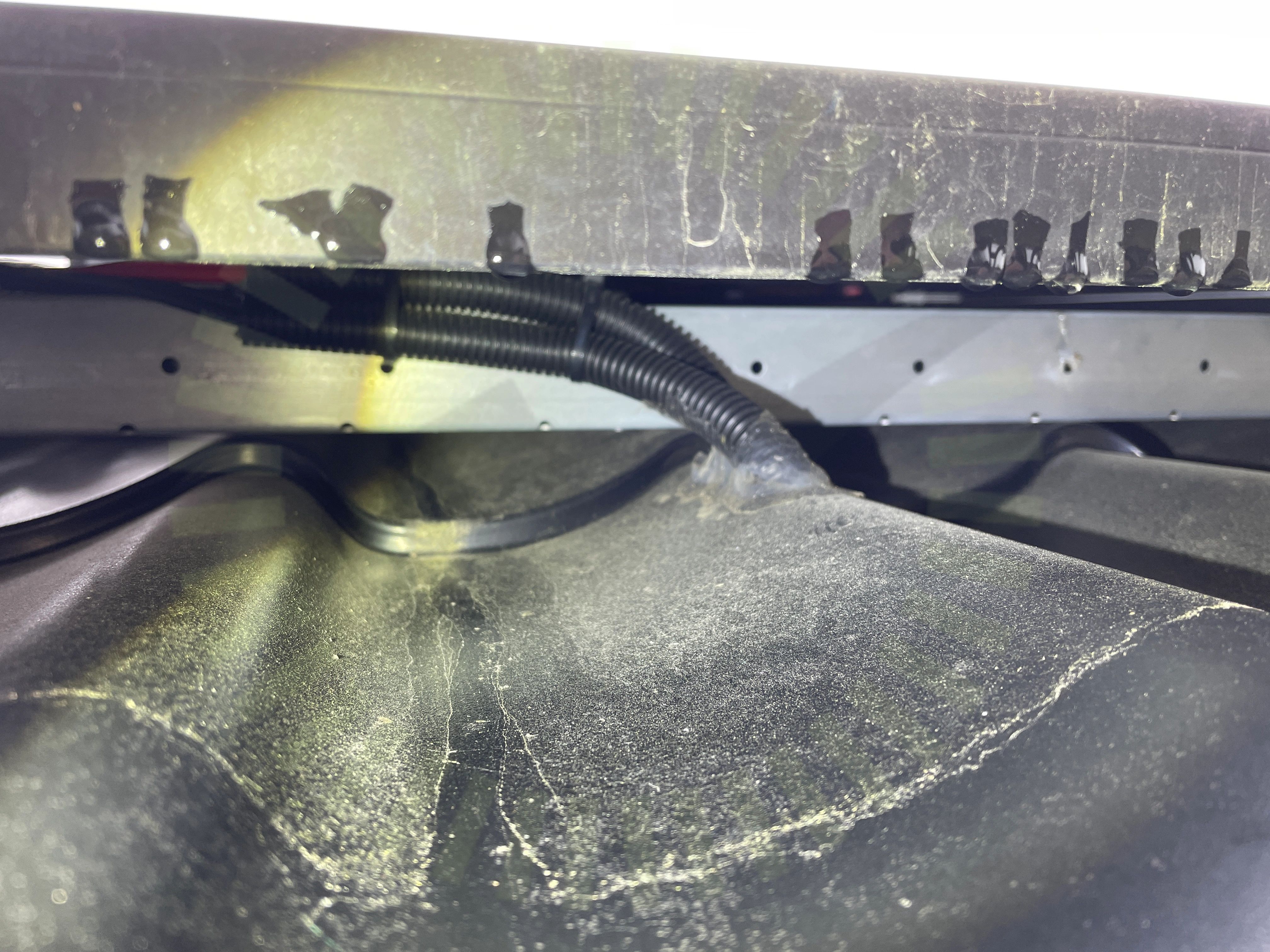

5.2 Takgenomföring

Inte godkänd

Undertak har genomborrats utan möjlighet till tätning. Undertak av eternit enligt uppgift från kund. Svallbrädor syns i takfot som kan påverkas av ev kondenserad fukt mellan plåt och eternit.

Godkända kontrollpunkter

12/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/16

Skenornas infästningSkenornas överhäng
