Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Solortus

Datum

22 mars 2024

Ort

Västervik, Kalmar län
Fasskena
Skenornas överhäng
Skenornas infästning
82% godkända18% ej godkända

Om installationen

PanelerWinaico: WST-MGX-P3
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Läktfästen
MontagesystemRenusol: VS+
VäxelriktareSolarEdge: SE3K-10K
TillbehörSolaredge Smartmätare
TillbehörUndercentral
Solortus

Installerad av Solortus som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Renusol: VS+

Anmärkningar

4/15

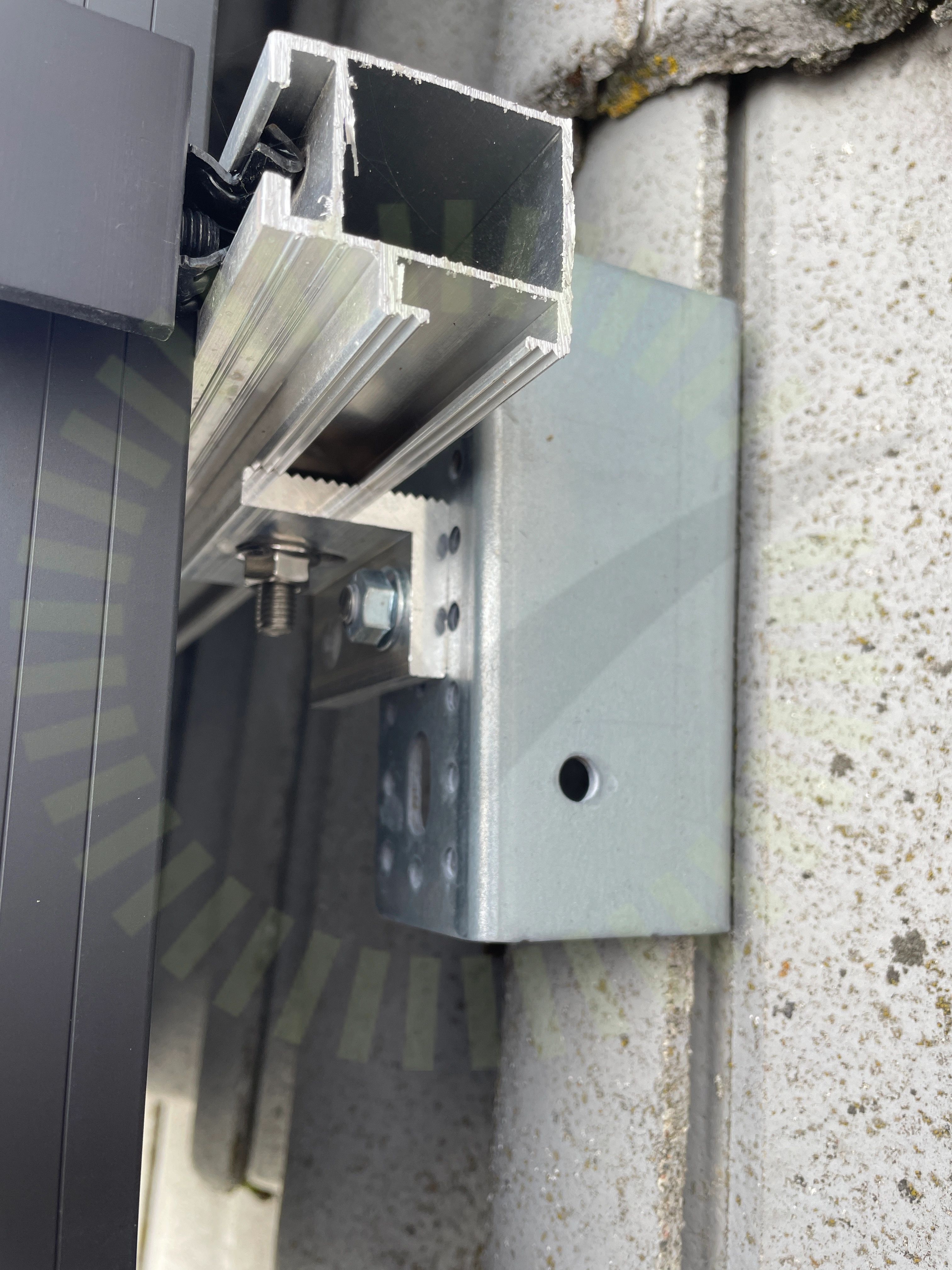

Främmande material

2.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier.

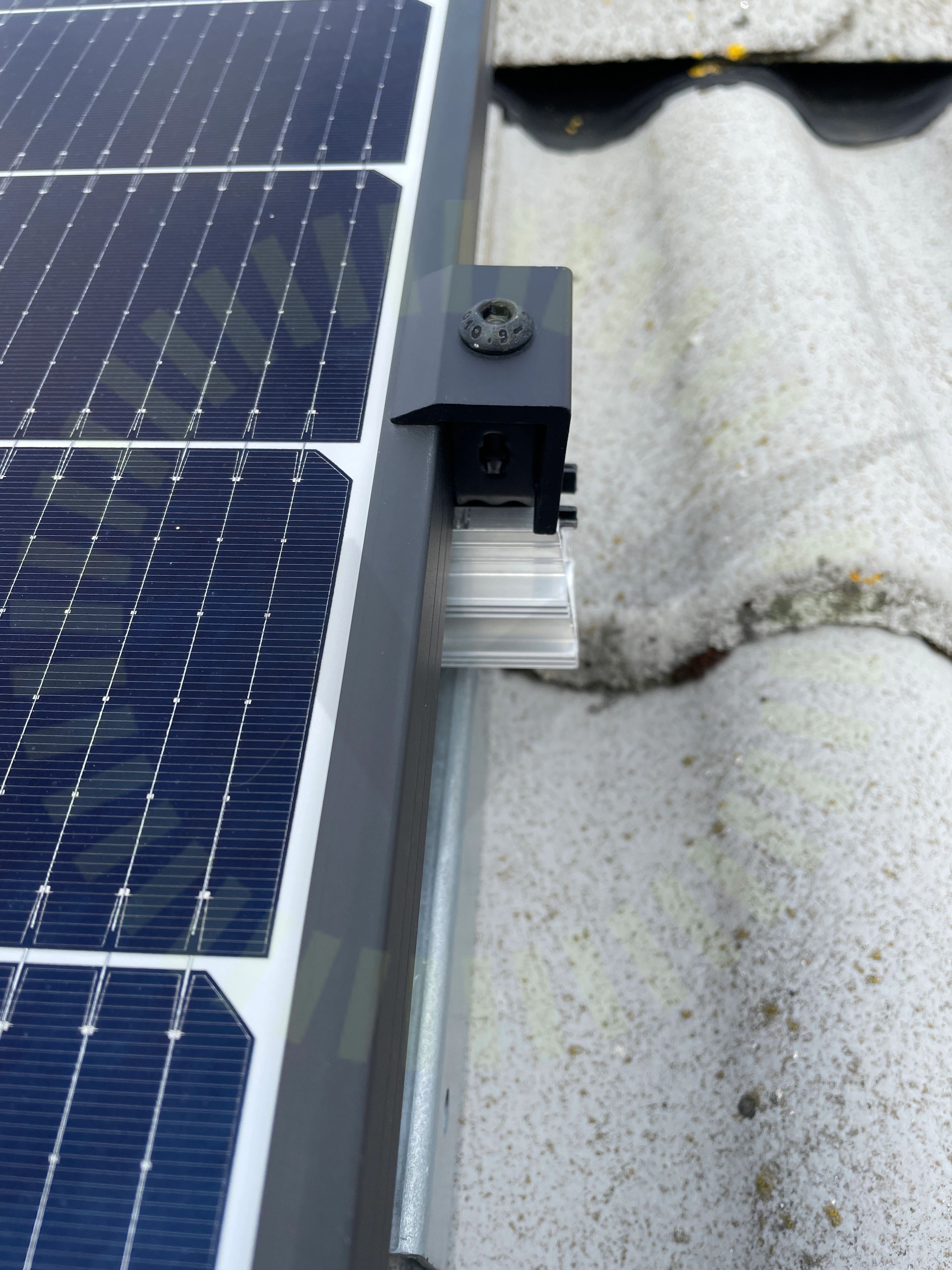

Skenans utstick för klämma

2.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt långt från panelramen. Ändklämma behöver att mer skena ska sticka ut, minst 35mm förbi ändklämman.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 17

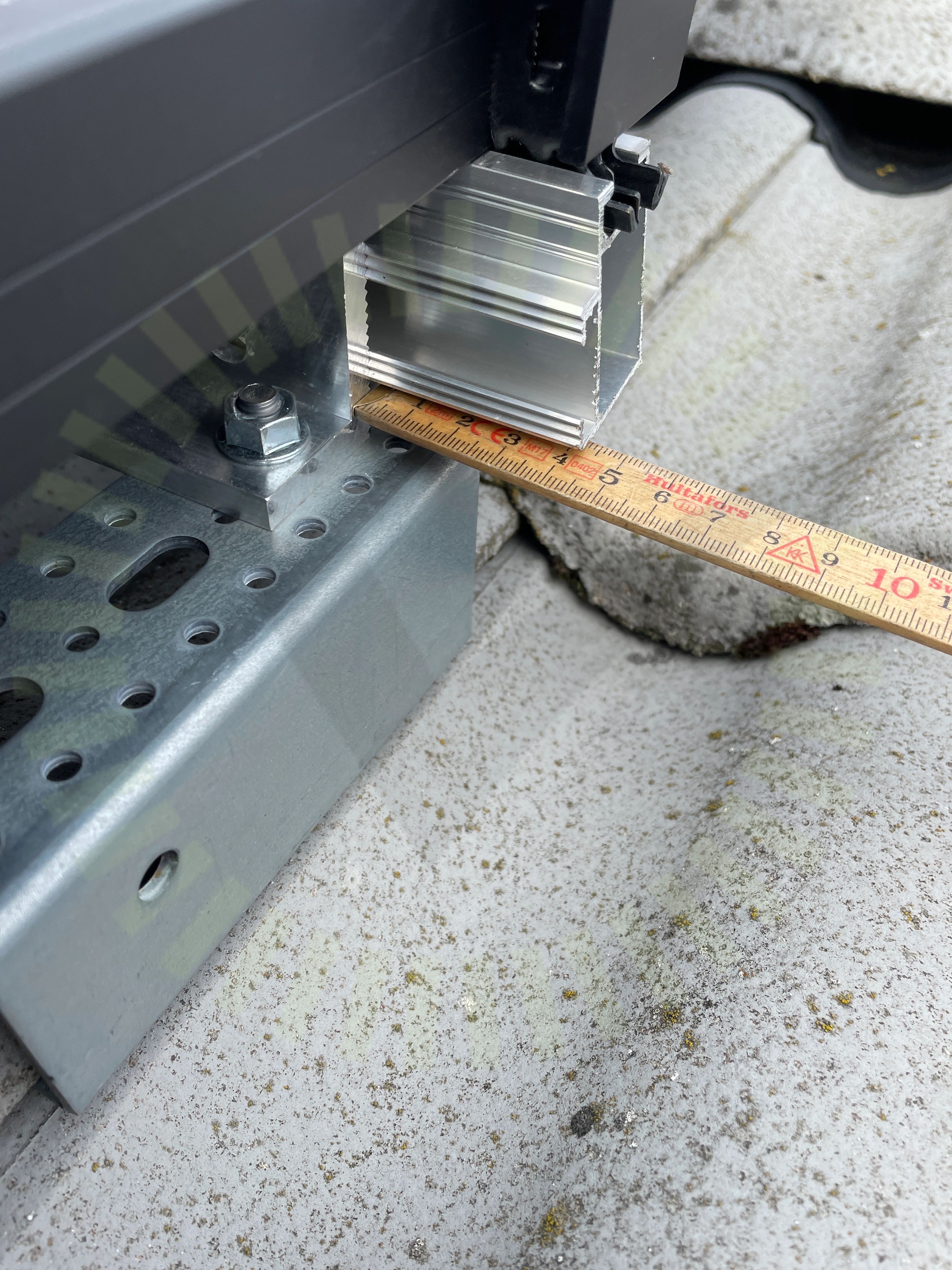

Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/15
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenskarvarTakets lutningVäderbeständigt material

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

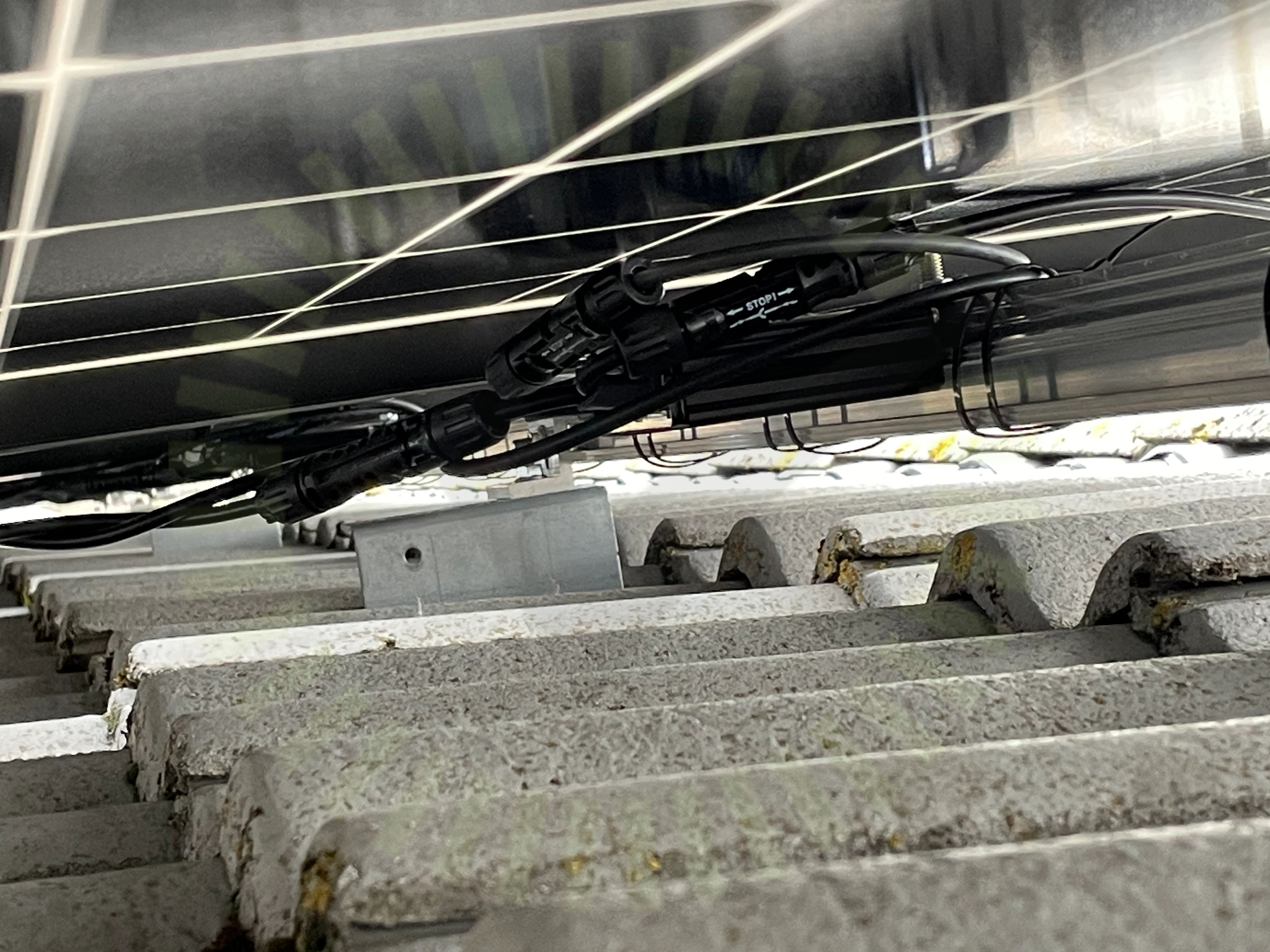

Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

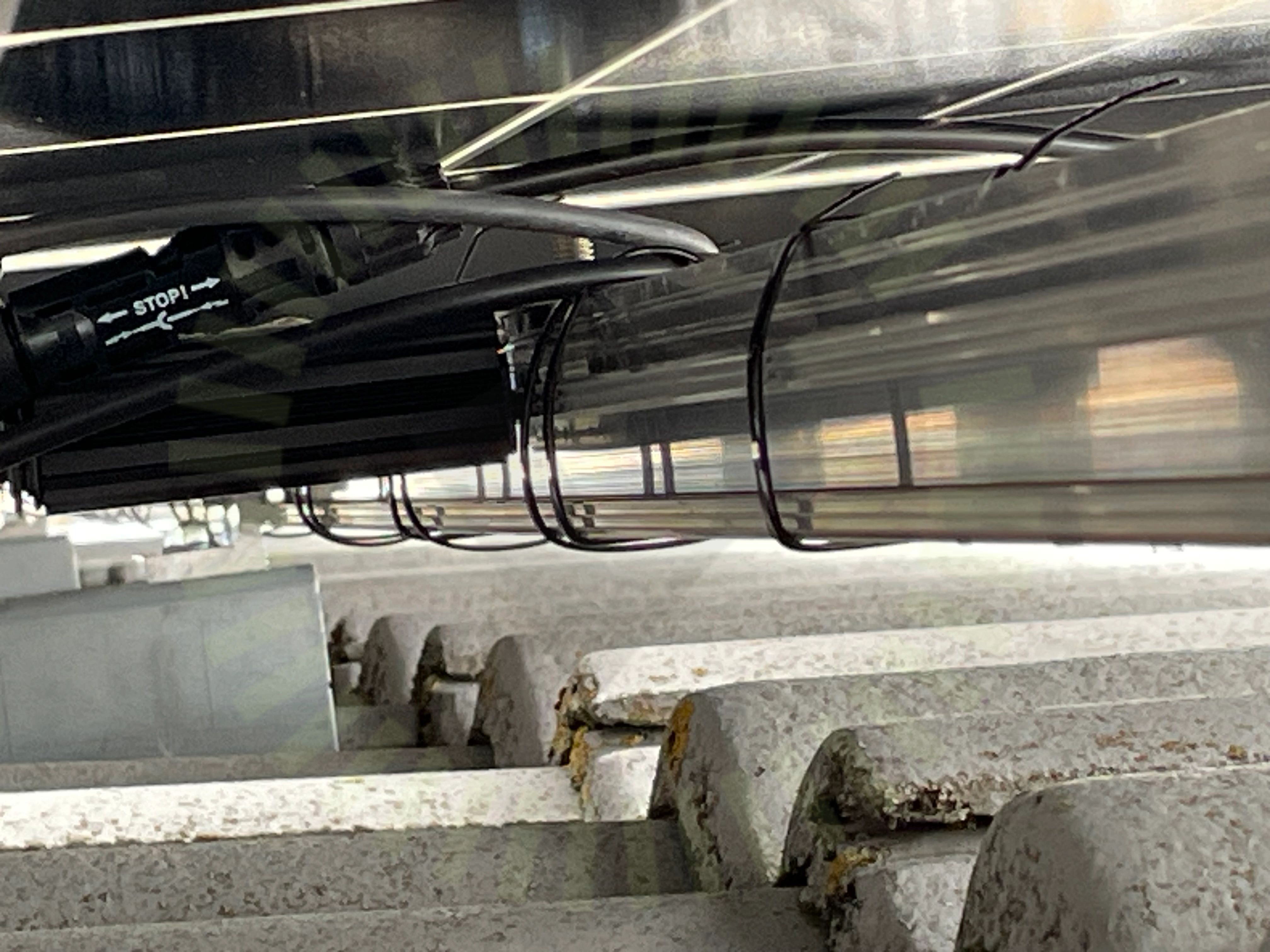

Placering

3.2 Placering

Inte godkänd

För kort avstånd mellan optimerare och skena.

Applikationsdokument: Montageutrymme Effektoptimerare

Godkända kontrollpunkter

3/5
Fastsäkring av produktKompatibilitetKontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

7/12

4.1 Främmande material

Inte godkänd

Komponenter i montagesystemet är från olika tillverkare och påverkar tillverkarens garantier.

4.2 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

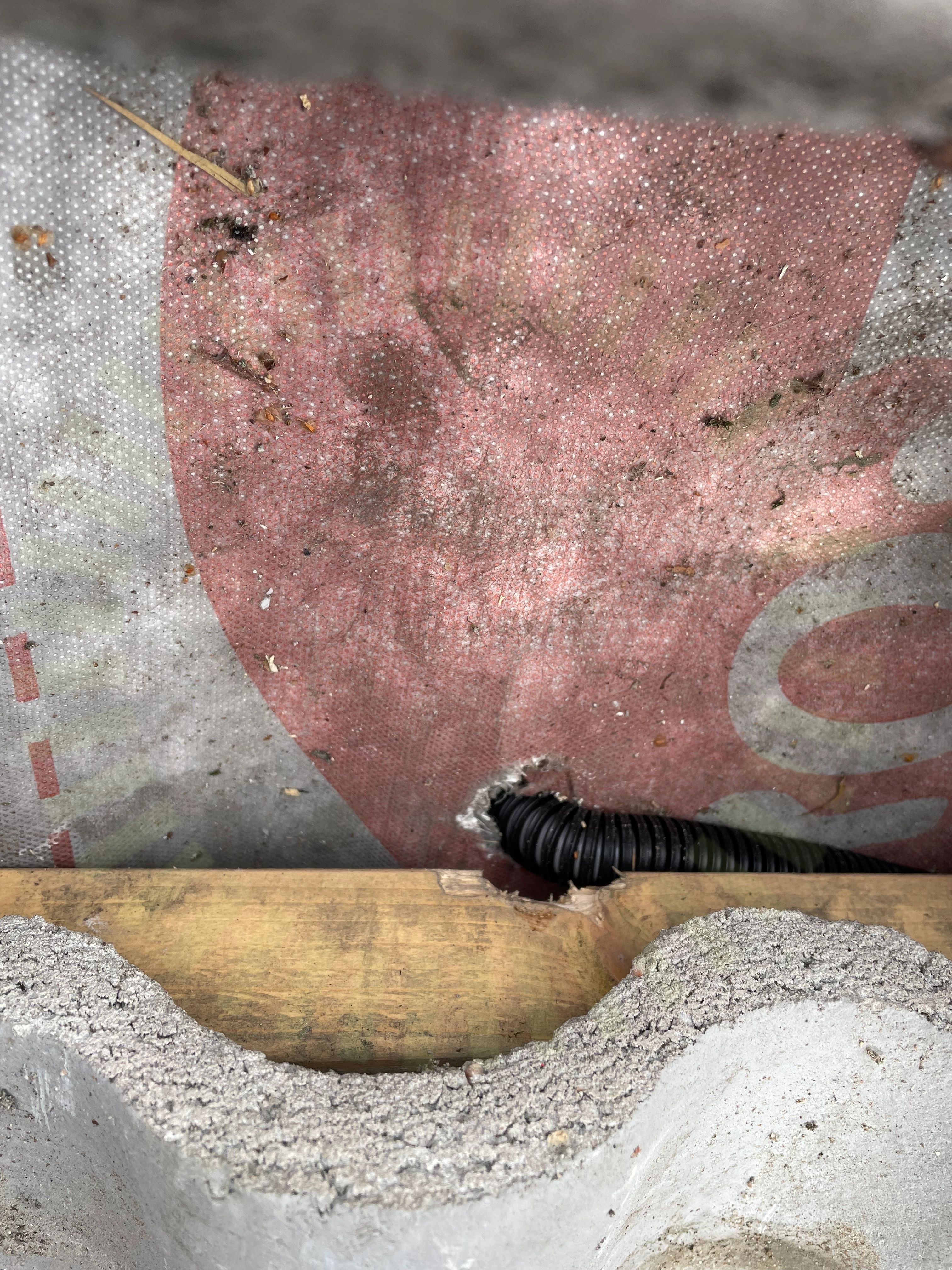

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring ej tätad.

Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

Då takkrok och skena är från två olika tillverkare kan ingen av tillverkarna lämna någon garanti på att vald infästnings metod är utförd korrekt.

MA5104. Sid 1 (1) | Version 4 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cc 180 cm mellan infästningar.

Snö- och vindlastberäkning

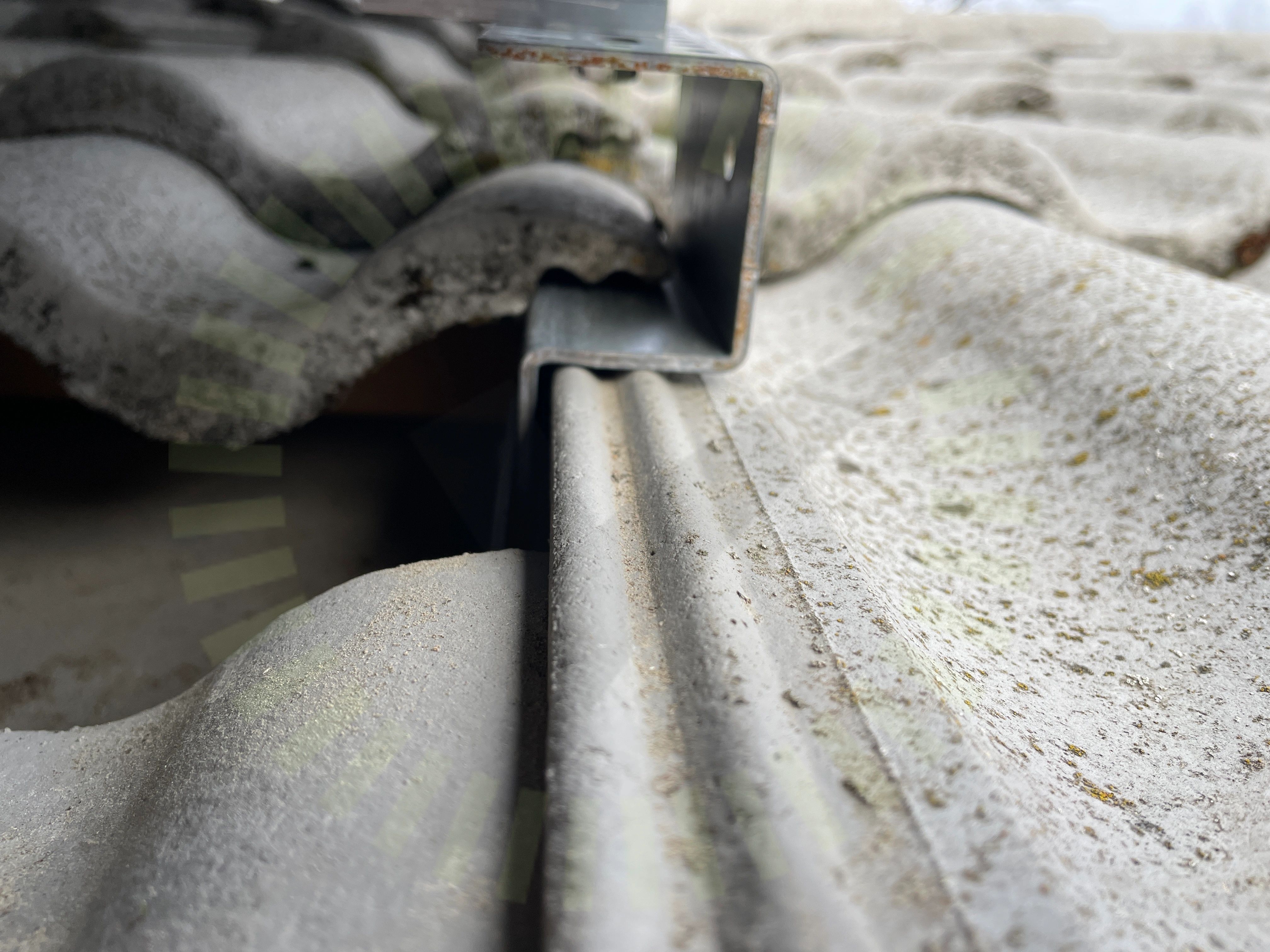

Underliggande takpanna

4.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

4/12
SkadorTvådelad TakkrokUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/12
Läktinfästning

Tak 1, Winaico: WST-MGX-P3

Anmärkningar

2/21

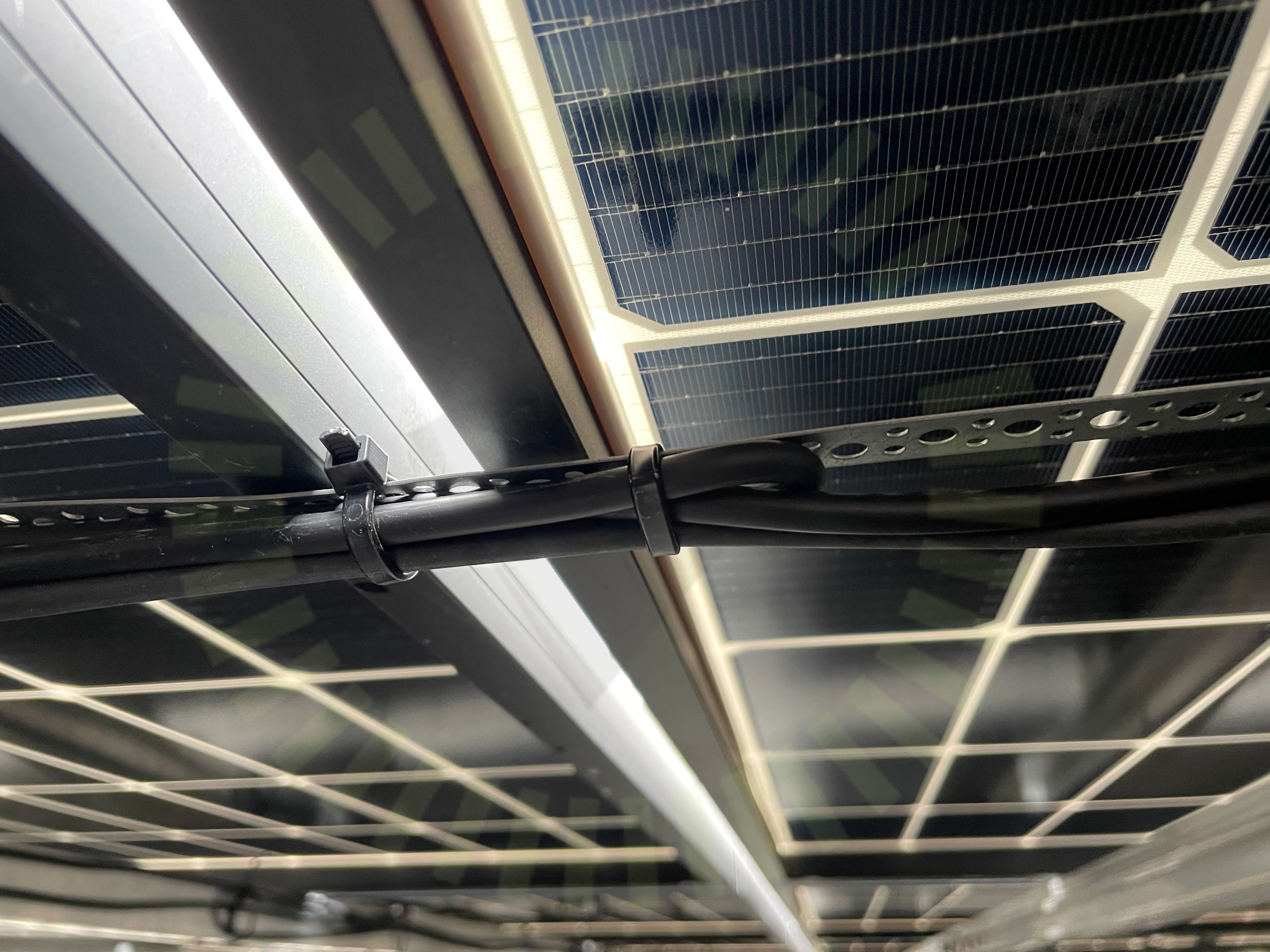

Panelkablagets böjradie

5.1 Panelkablagets böjradie

Inte godkänd

Kablar har för skarp böjradie.

Winaico: Installation Manual SIM2305-01 EN, Sida 11

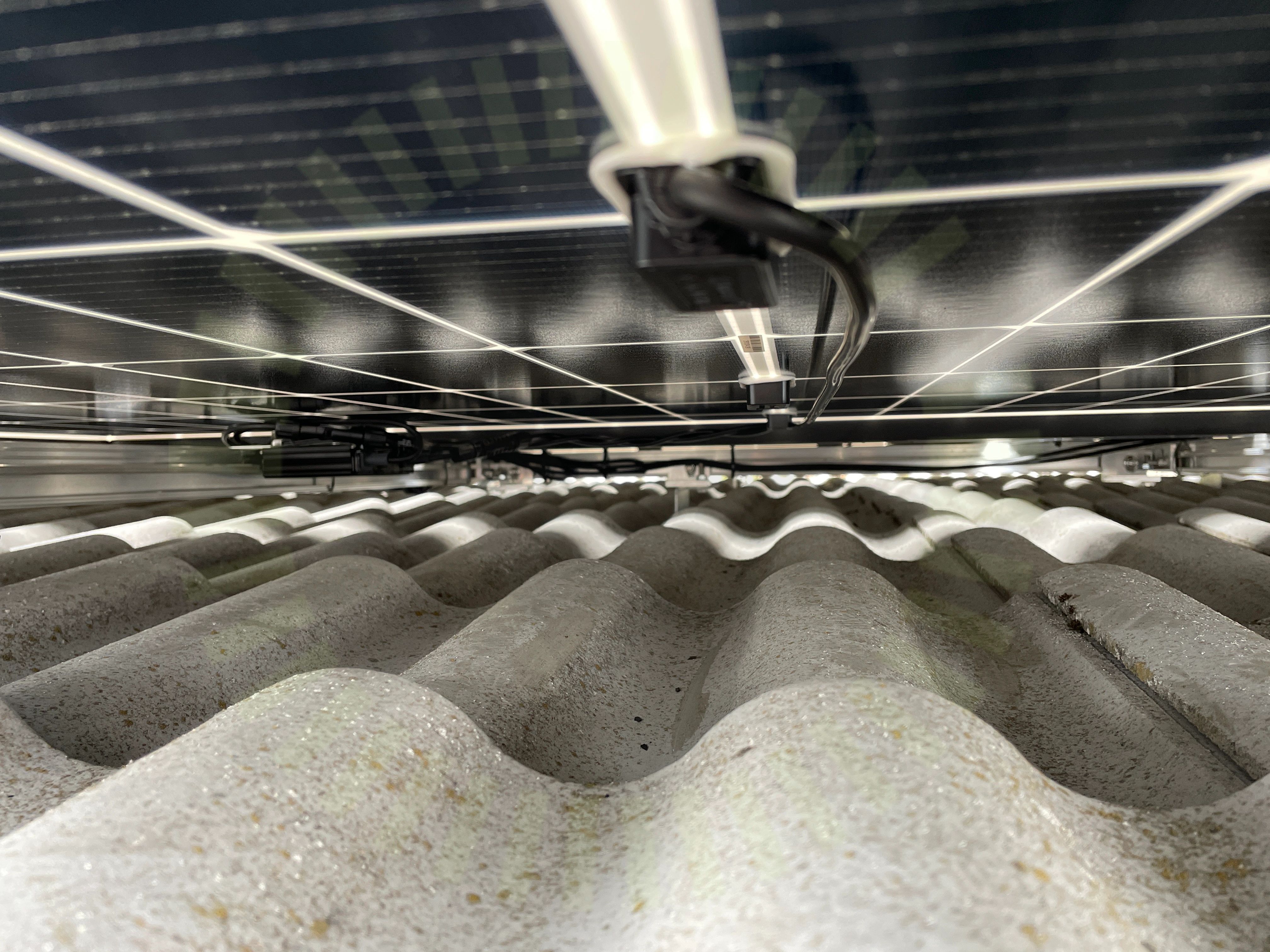

Kopplingslåda böjradie

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

19/21
DC kabel förläggningDräneringshålDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePanelramar separeradePlaceringPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/7
Fasskena

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

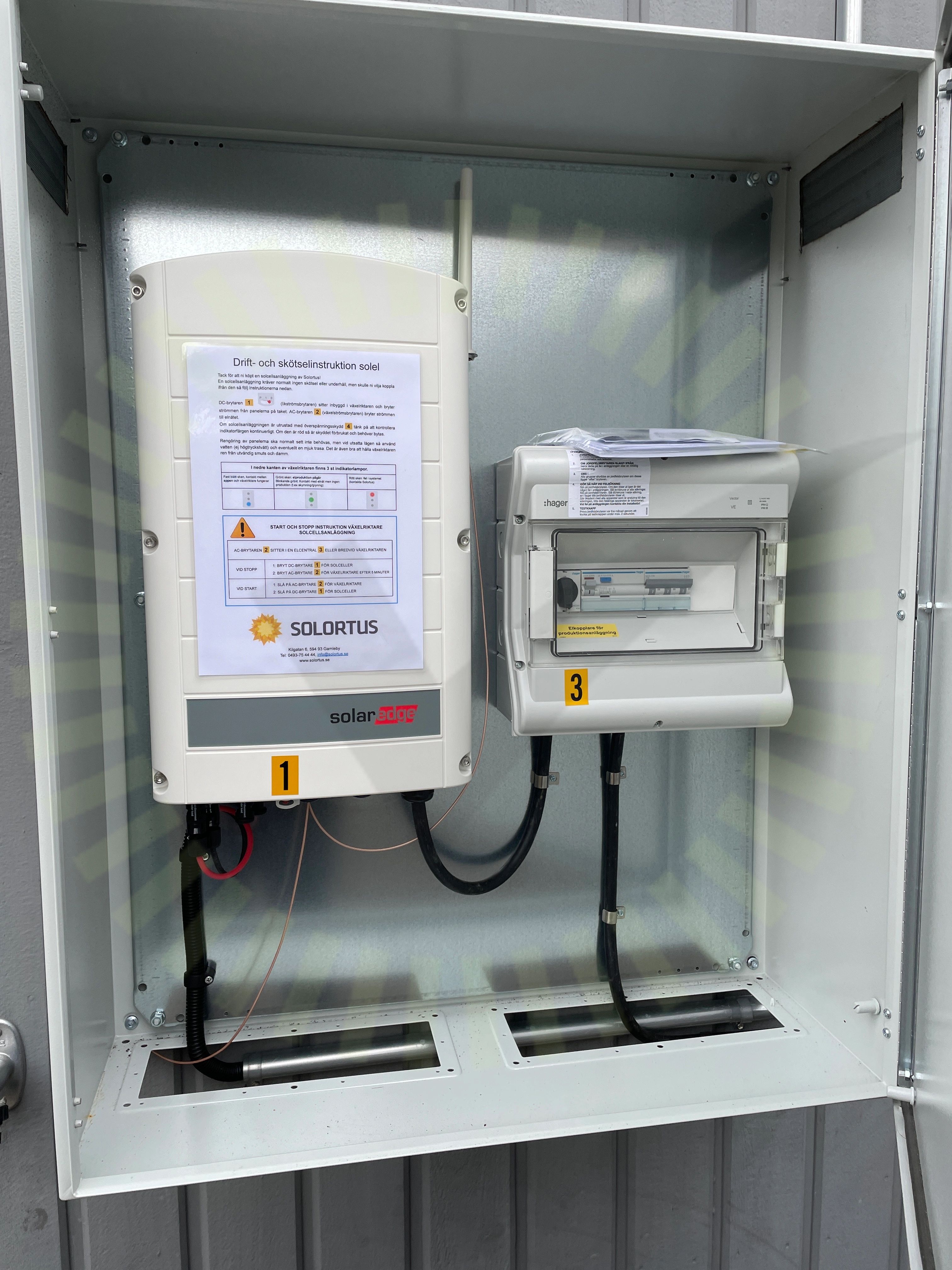

Varning för backspänning

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral som matas från växelriktaren.

SEK 457, Sida 42

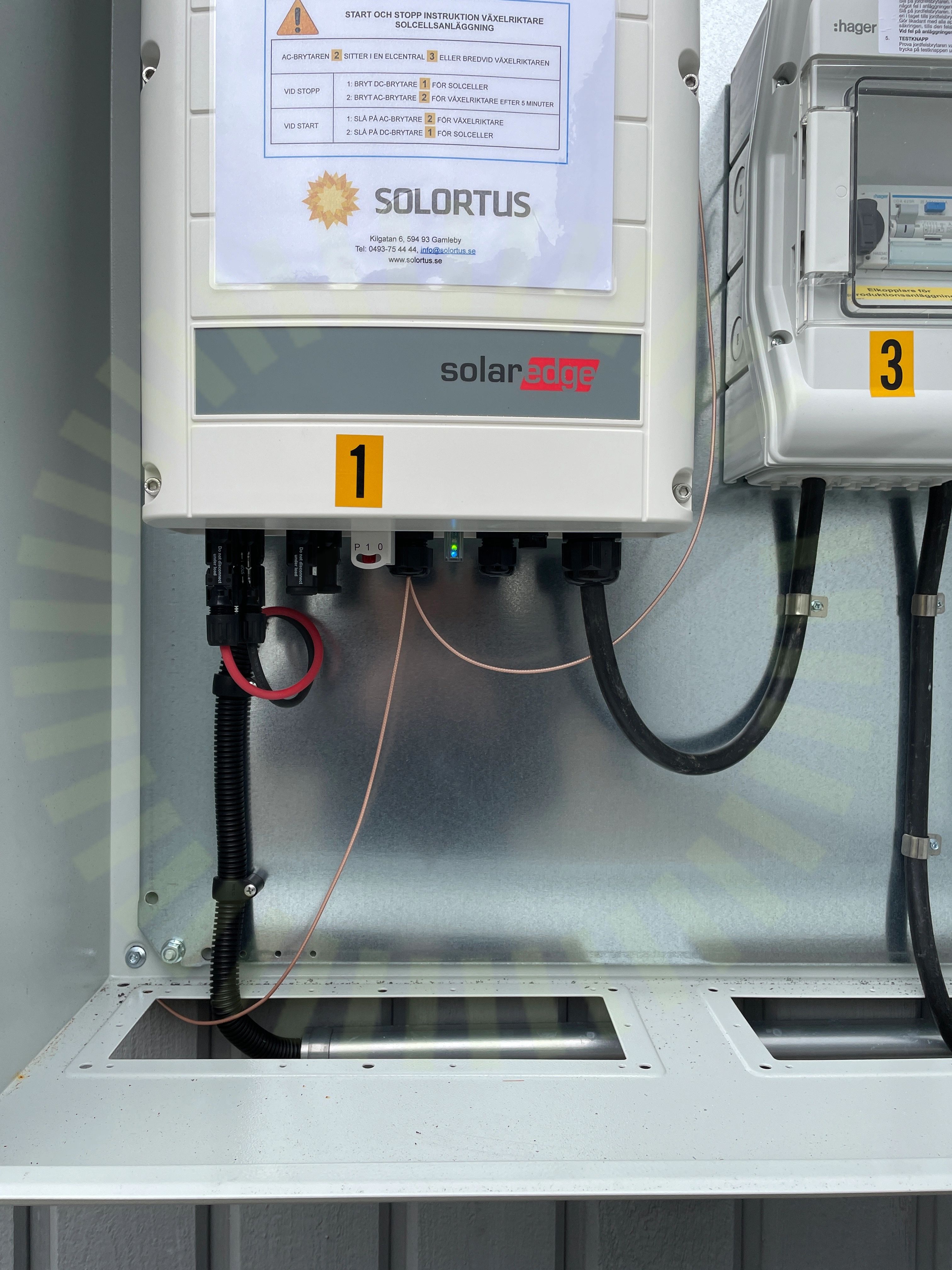

Varning för likspänning

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

2/32

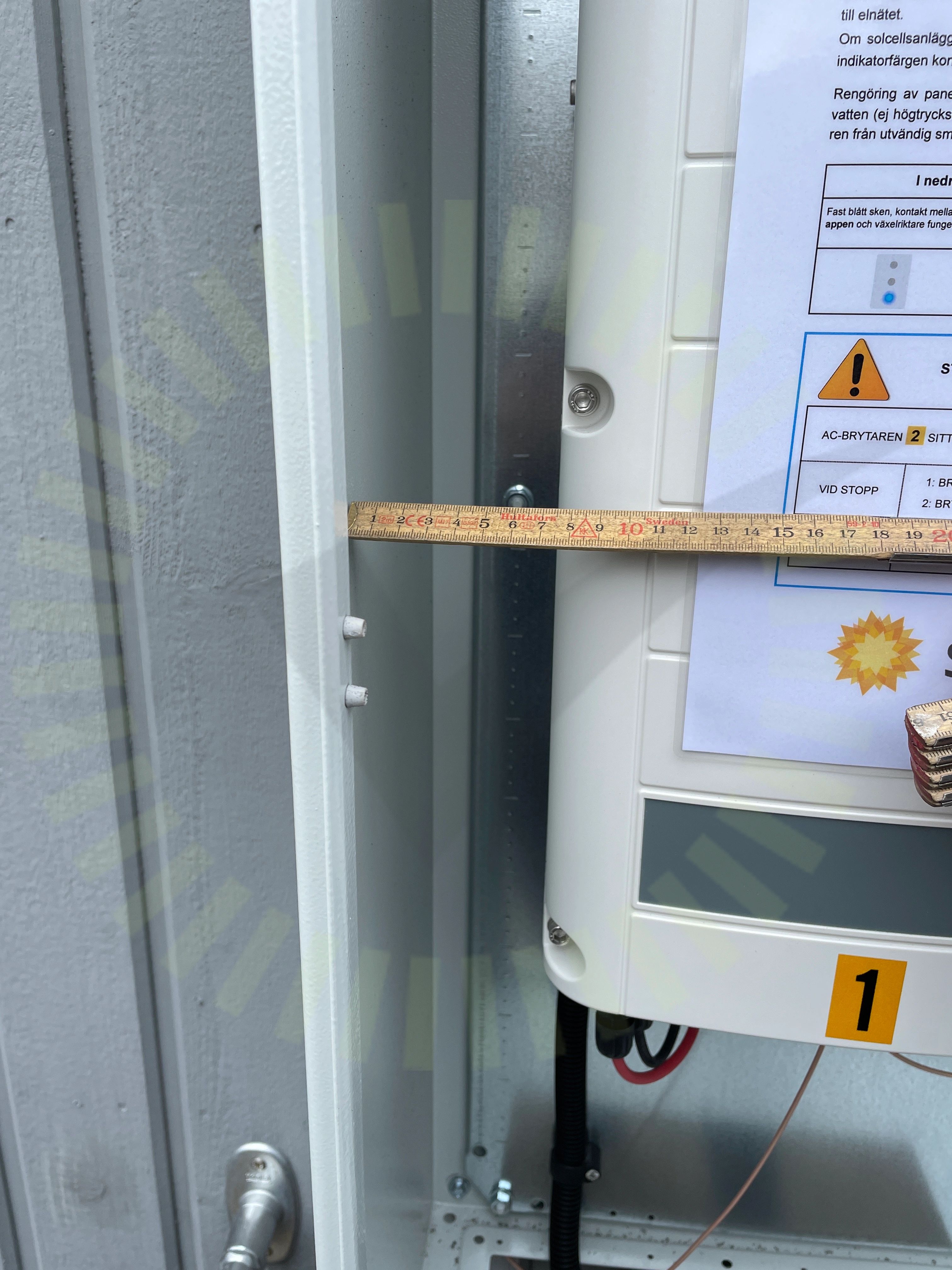

Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar i sid och höjdled.

SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7, Sida 6
Dubbel matning

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

30/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
