Besiktningsrapport

9.2

Installation genom

1KOMMA5°

Datum

2 november 2023

Ort

Ekerö, Stockholms län

Infästningar

PEN-ledare

Infästning utanför takstol

+ 3

95% godkända

5% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

1KOMMA5°: Heartbeat

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Smartmätare (2)Säkerhetsbrytare AC (7)Tak 1, 1Komma5° - Fullblack (17)Tak 1, K2: SingleRail: Single Hook 3S (29)Undercentral (7)Varselmärkning (5)Växelriktare (42)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Smartmätare

Godkända kontrollpunkter

2/2

Omgivningstemperatur

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

2/17

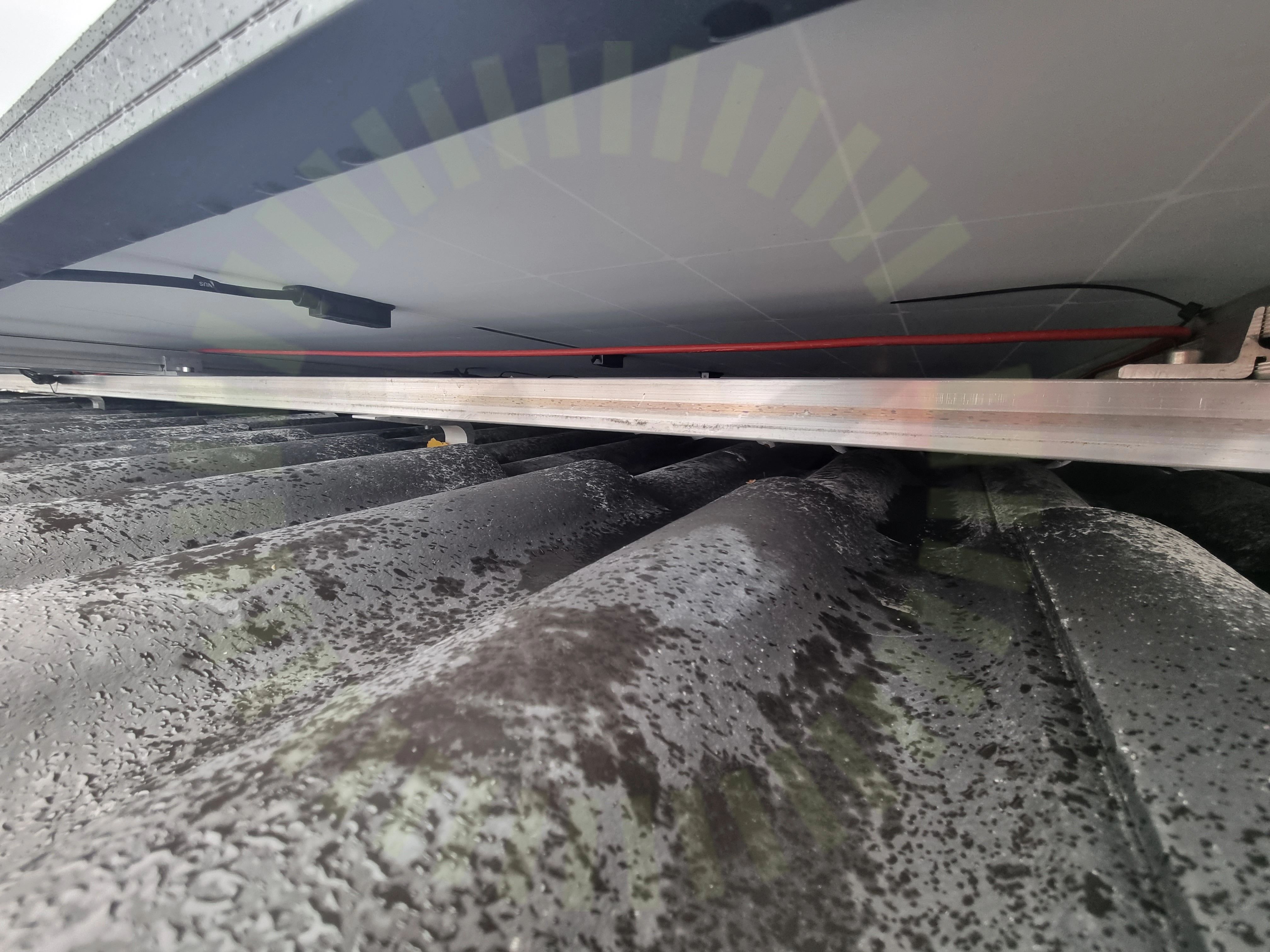

5.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas. Kontakt är placerad i skena. Förekommer även buntband på kontakter.

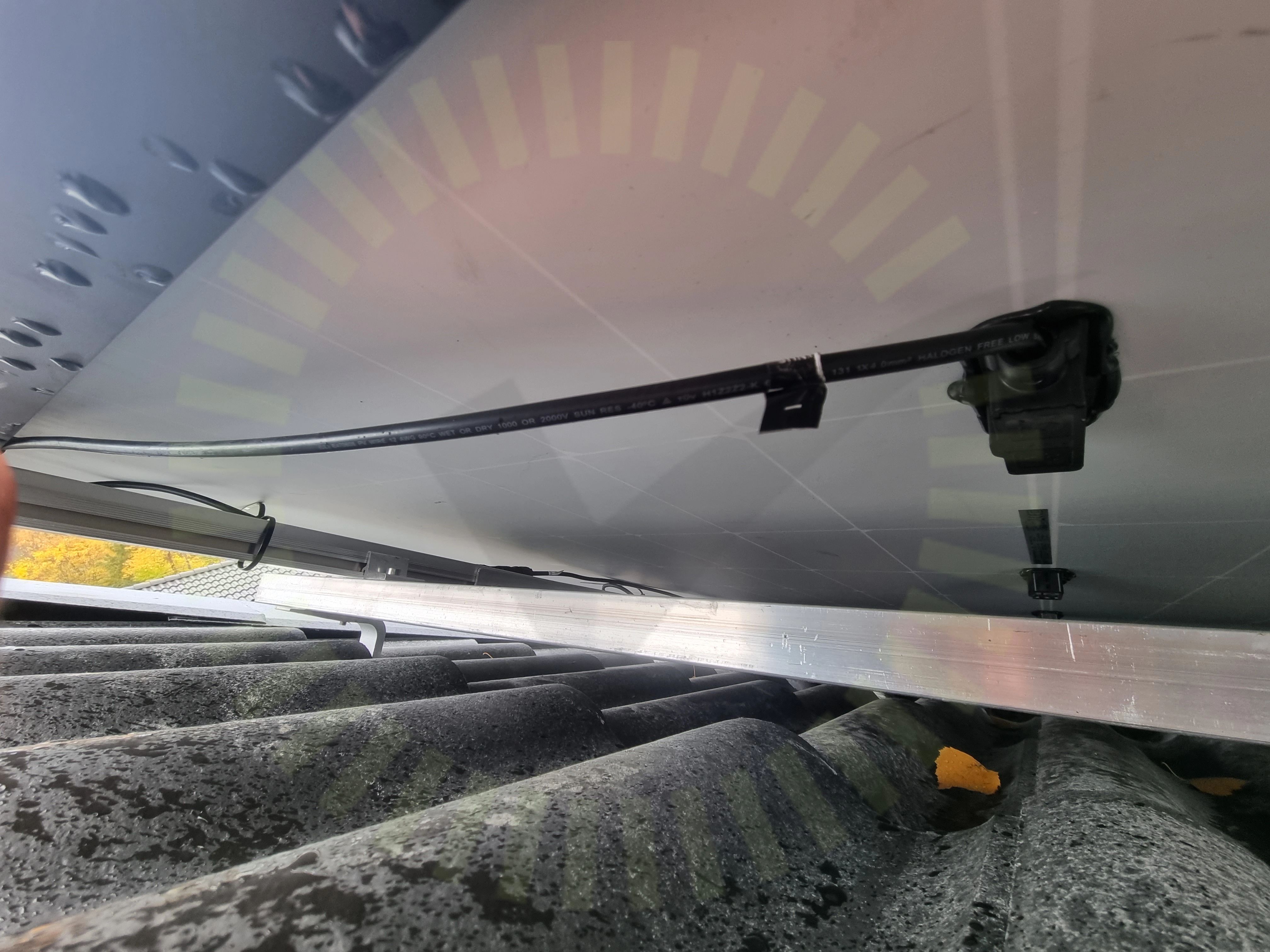

5.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

4/29

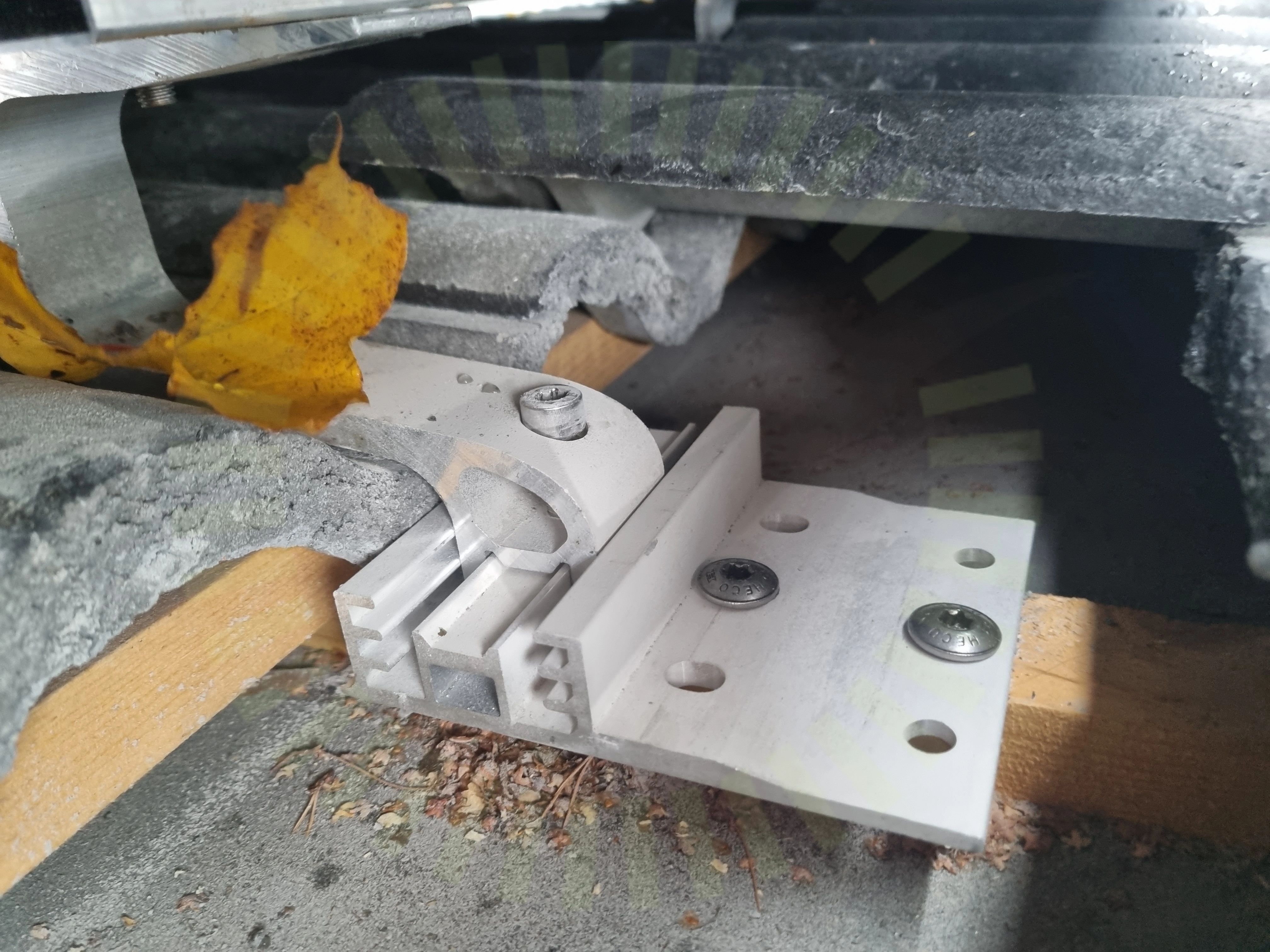

6.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

6.2 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

6.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

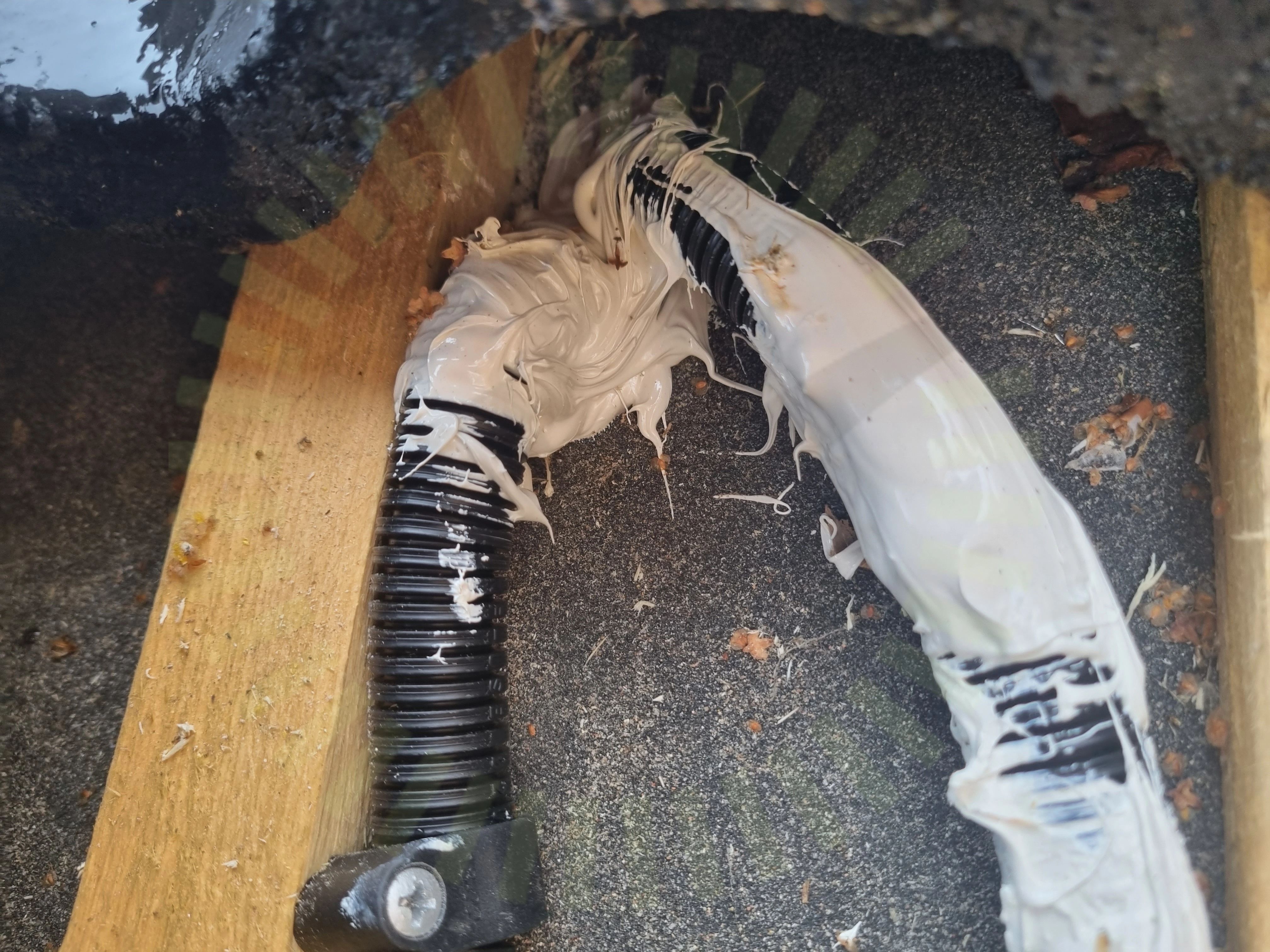

6.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

25/29

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Korslager: Skenornas infästning

Korslager: Skenornas överhäng

Korslager: Skenskarvar

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra korslager

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/7

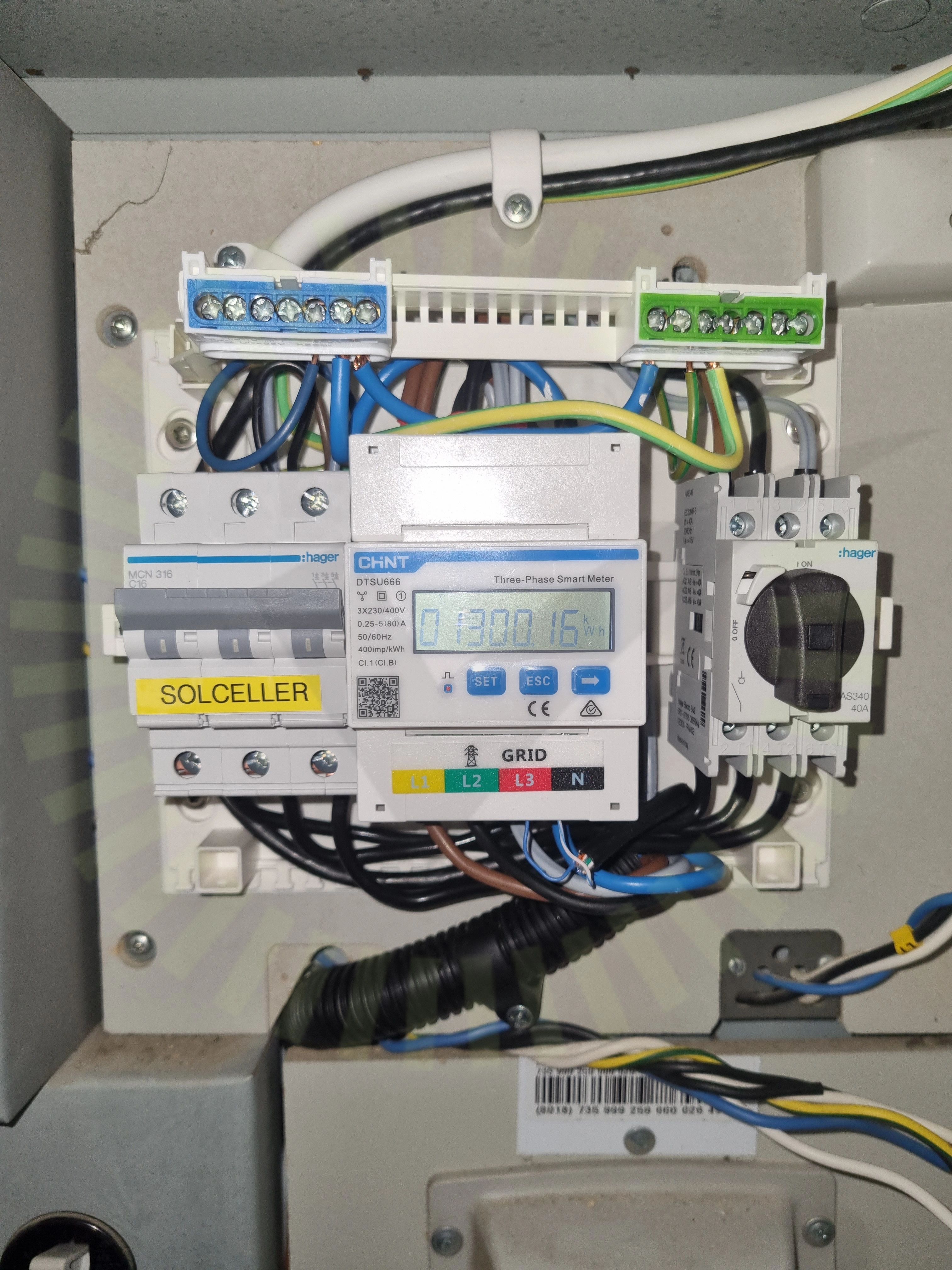

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/42

9.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

Godkända kontrollpunkter

39/42

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/42

Anslutning av CT klämmor

Placering av CT klämmor
