Besiktningsrapport

8.4

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Otovo

Datum

24 augusti 2023

Ort

Uddevalla

Län

Västra Götalands län

Avstånd till hav

DC Kablage förläggning

Jordning av chassi

+ 2

81% godkända

19% ej godkända

Om installationen

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (12)Varselmärkning (5)Växelriktare (32)

Batteri

Anmärkningar

1/12

1.1 Avstånd till växelriktare

Inte godkänd

Batteriet är placerat för långt från växelriktaren.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/12

Avstånd

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Varselmärkning

Anmärkningar

3/5

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

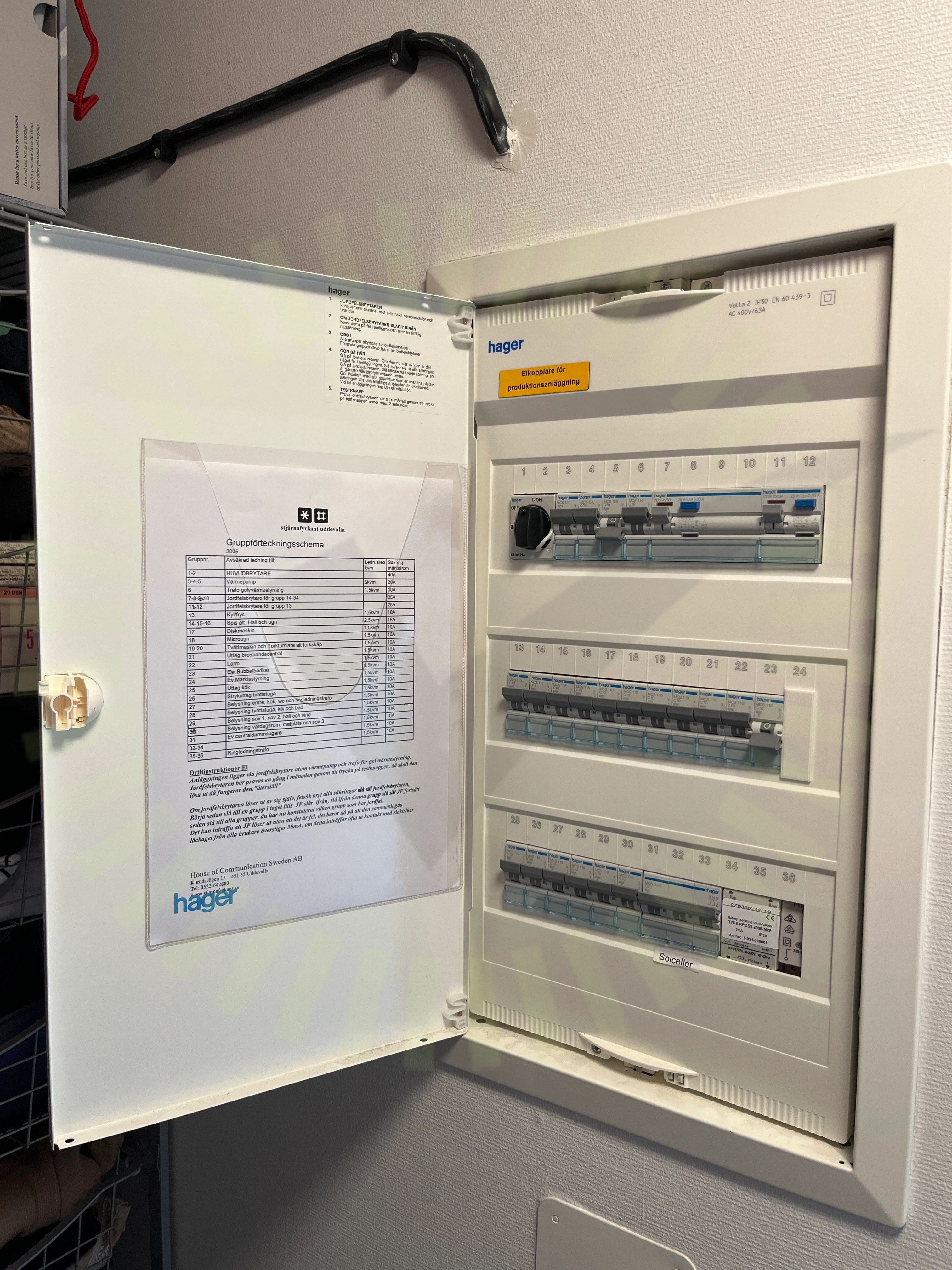

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

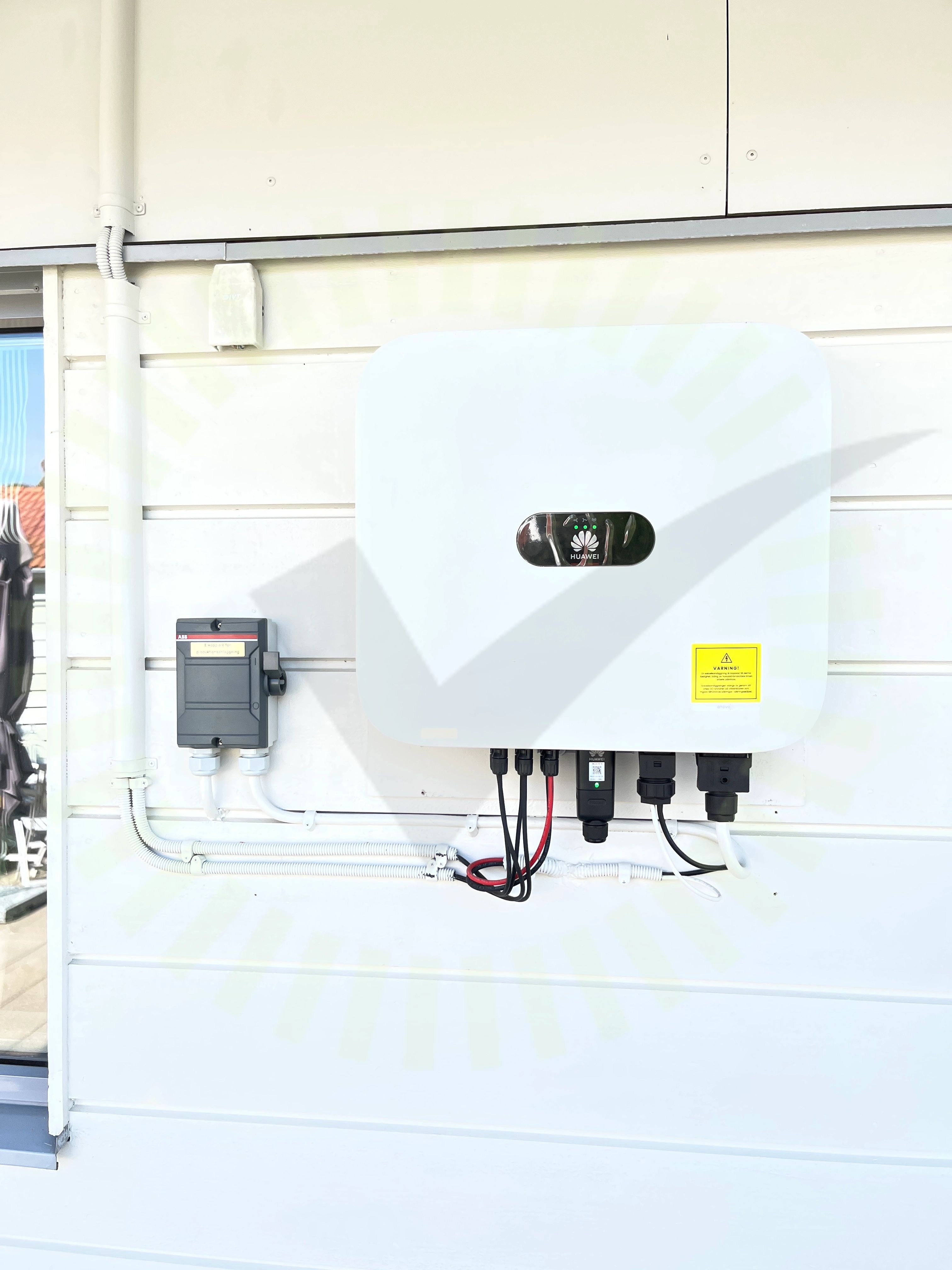

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

5/32

3.1 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

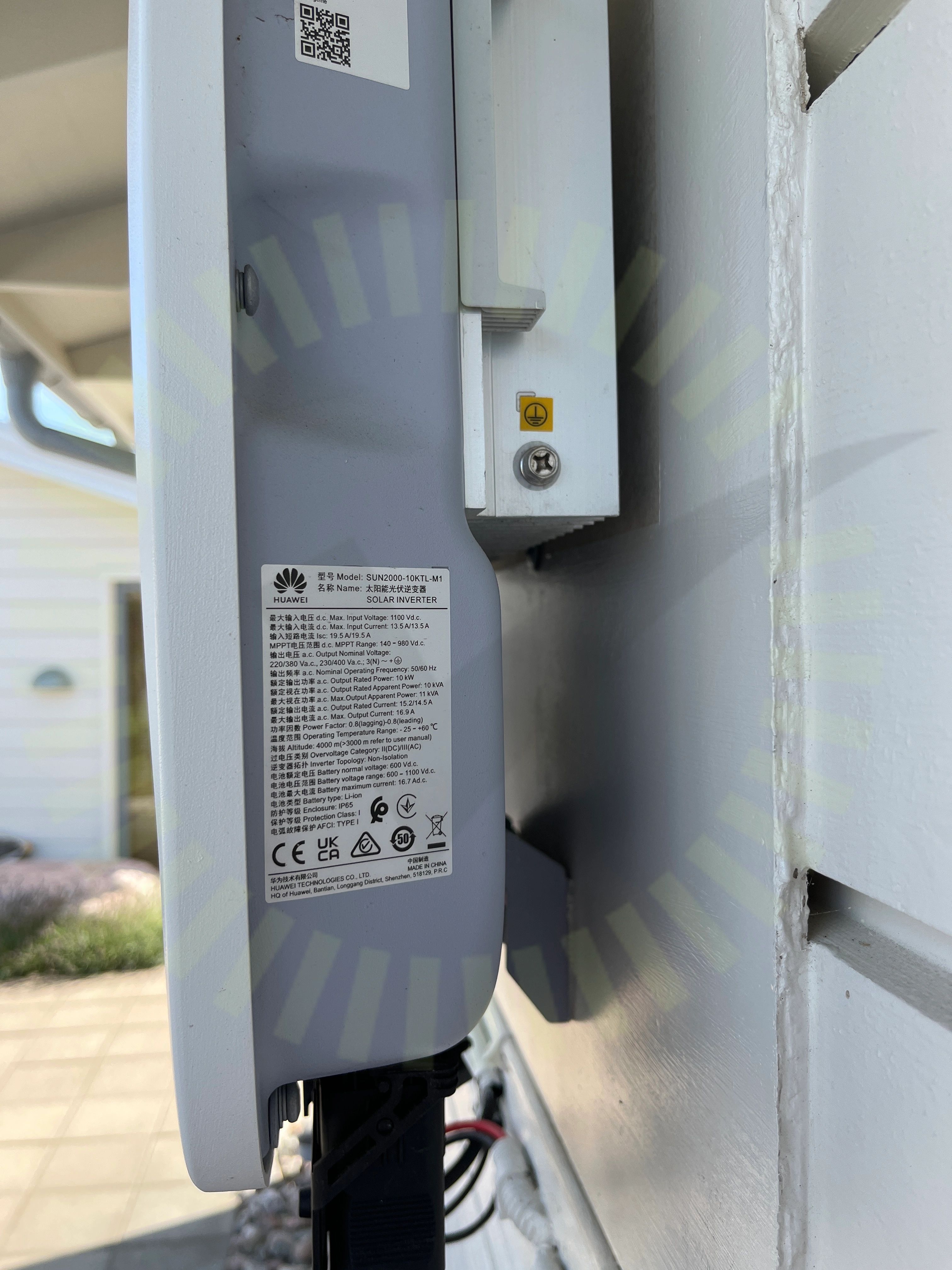

3.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

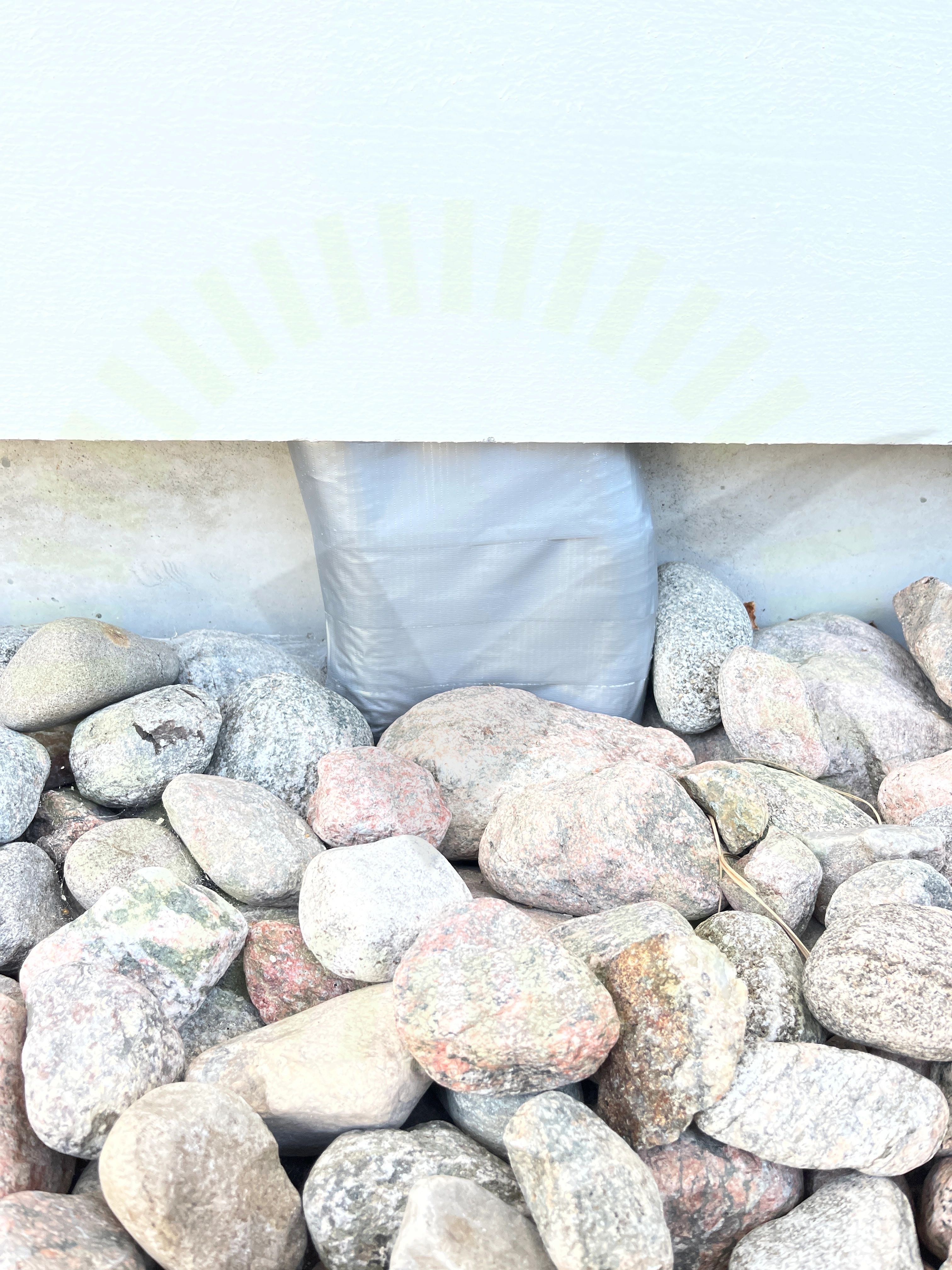

3.3 DC Kablage förläggning

Inte godkänd

Silvertejp är inte lämpligt som kabelskydd.

3.4 DC Max Spänning

Inte godkänd

Strängschema saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

3.5 DC Min Spänning

Inte godkänd

Strängschema saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

Godkända kontrollpunkter

26/32

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Ström

Genomföringar

Huvudsäkring

Infästning

Dubbel matning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/32

Strängdesign
