Besiktningsrapport

9.9

Installation genom

Raymond

Datum

22 augusti 2023

Ort

Tyresö, Stockholms län

PEN-ledare

Jordning av chassi

Varning för likspänning

97% godkända3% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 410W Dubbelglas

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GruppSol: Sverigepanelen 410W Dubbelglas

Godkända kontrollpunkter

15/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/38

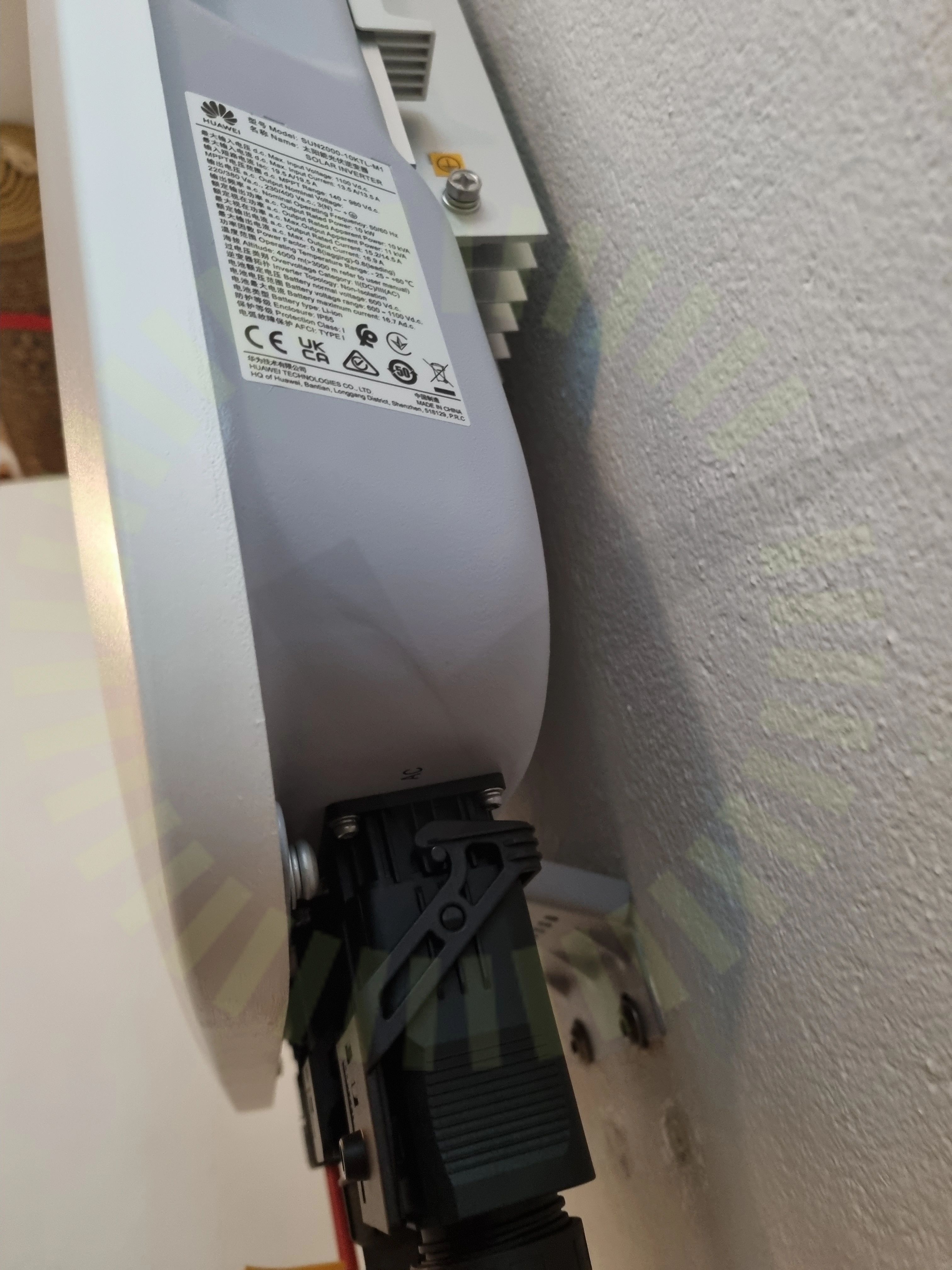

3.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

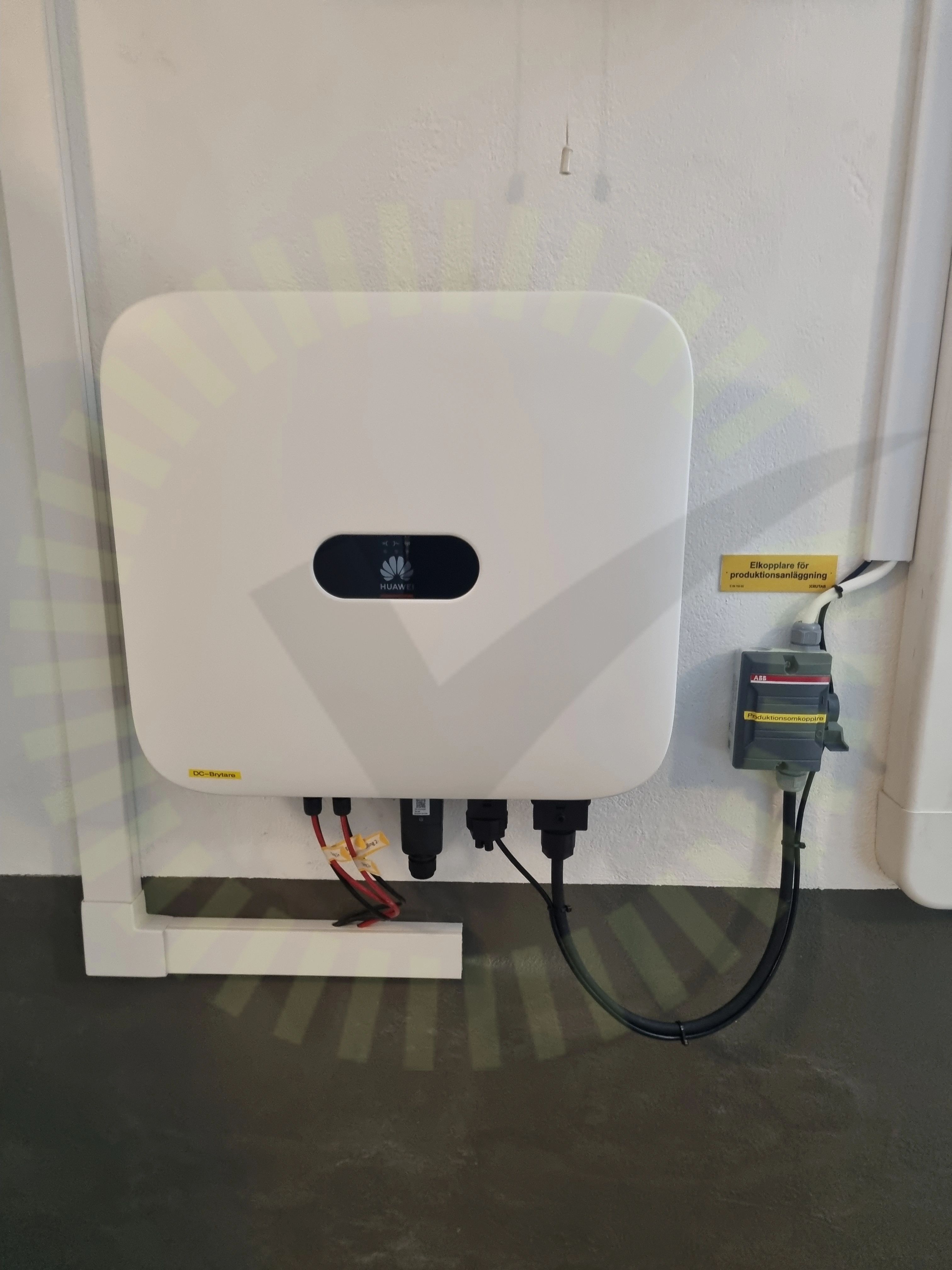

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/38

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInformering av solcellerInfästningJordfelsbrytareKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/9

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

BrytareBöjradieFasskenaFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Papptak

Godkända kontrollpunkter

23/24

Använd tätskiktsdukC-profilCC infästningarDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPlacering stödplattaSkadorSkenornas infästningSkenornas överhängSkenskarvSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Infästning i råspont
