1.1 Mätprotokoll DC
Inte godkändNoterade mätningar är inte rimliga utifrån Strängschemat som lämnats över till beställaren.
Besiktningsrapport
8.8
Installation genom
Decasol
Datum
29 januari 2025
Ort
Flyinge, Skåne län
92% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Egenkontroll
Inte godkändEgenkontrollen stämmer inte med verkligheten. T.ex storlek av växelriktaren stämmer och inte heller installerad storlek av säkring. Vissa delar som står som utförda saknas dokumentationen på, t.ex isolationsmätningen.
Godkända kontrollpunkter
2/4AvtalSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Villa, Longi: LR5-54HTB
Anmärkningar
1/17

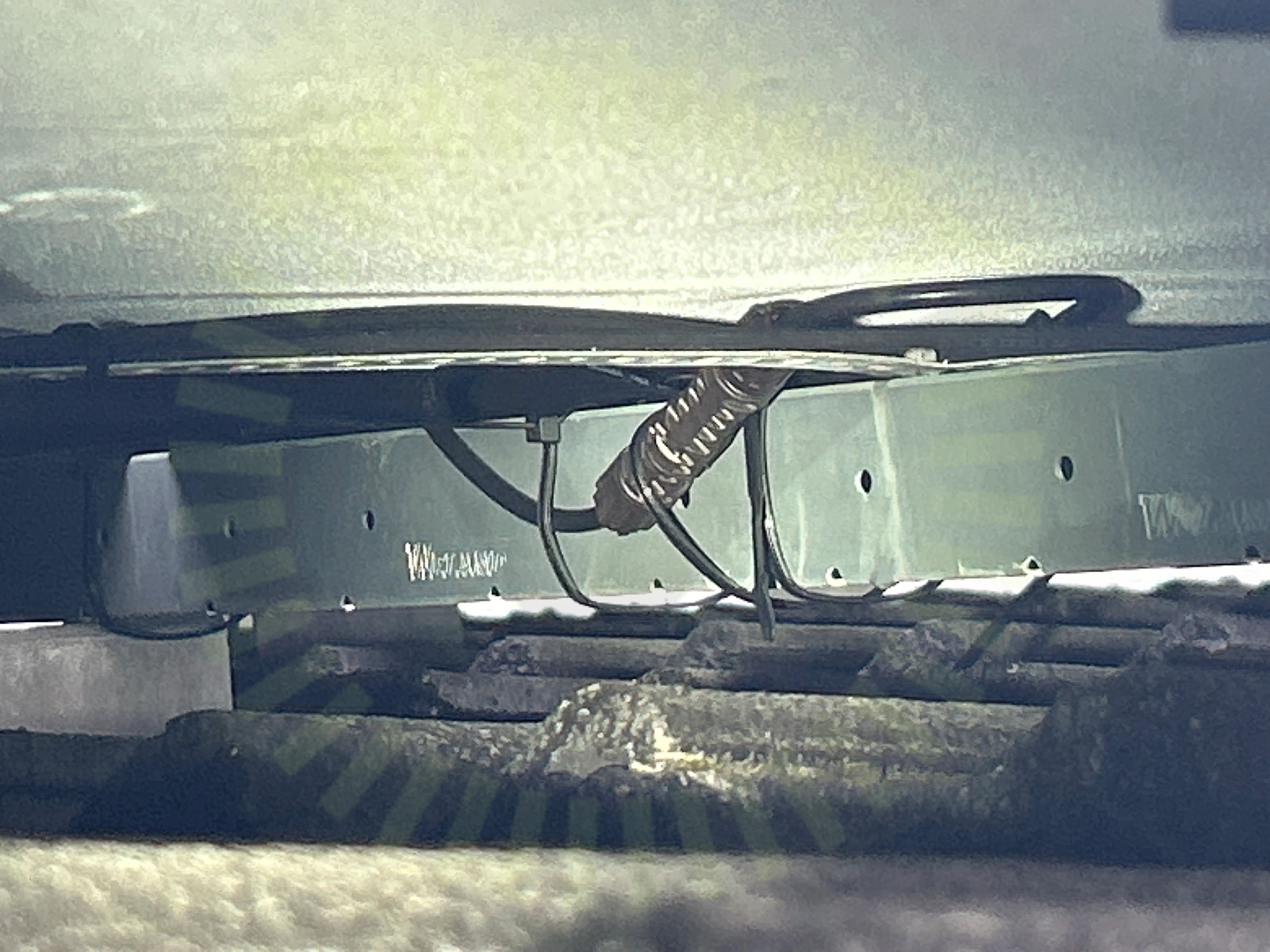

5.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
MA711 (se_en) Monteringsanvisningar, Sida 4
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Villa, Weland Stål: Läktfästen
Anmärkningar
6/21
6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

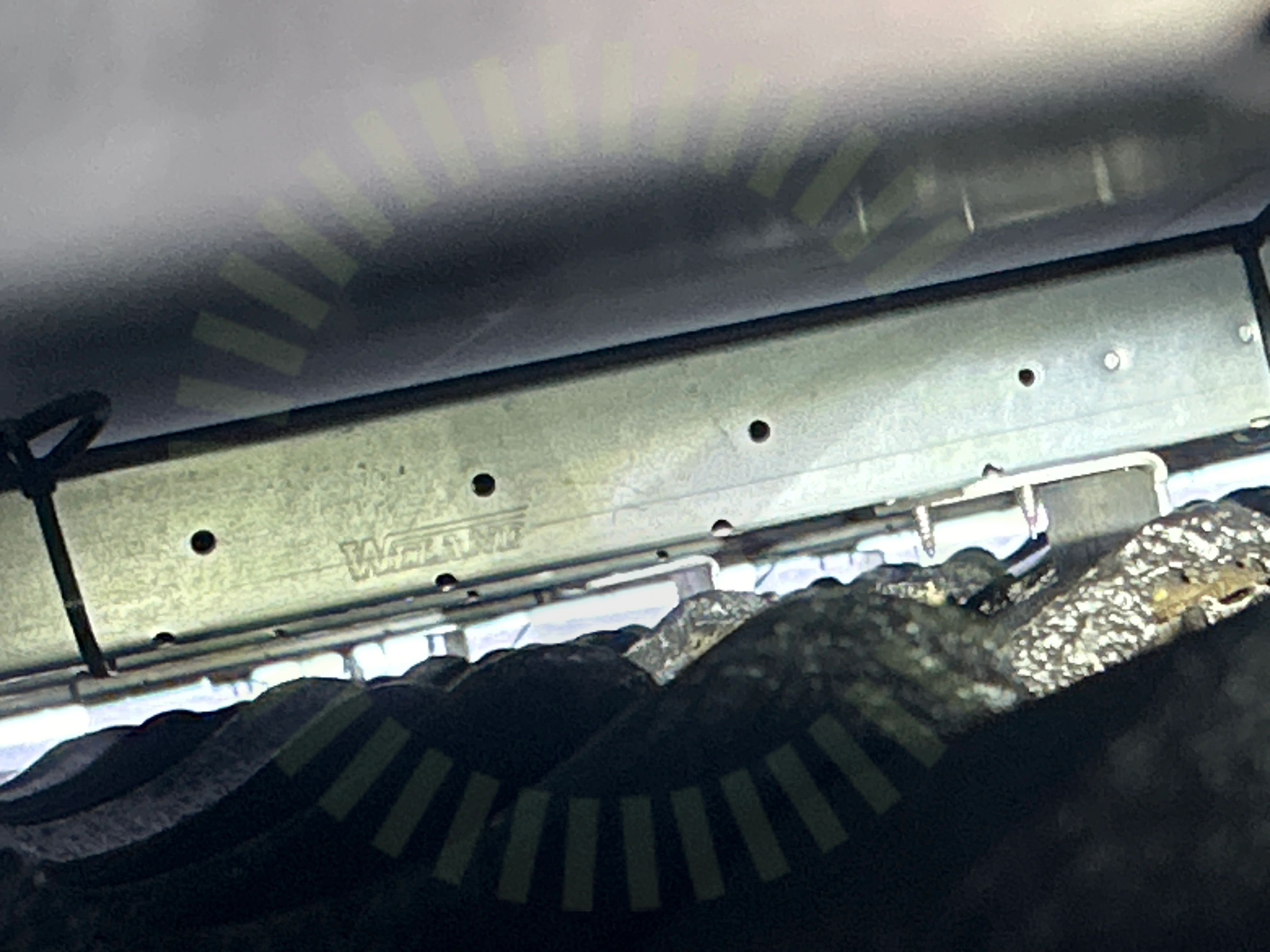

6.2 Skenornas infästning
Inte godkändDet saknas skruv för infästning av skena.
MA5104. Sid 1 (1) | Version 4 - 221101

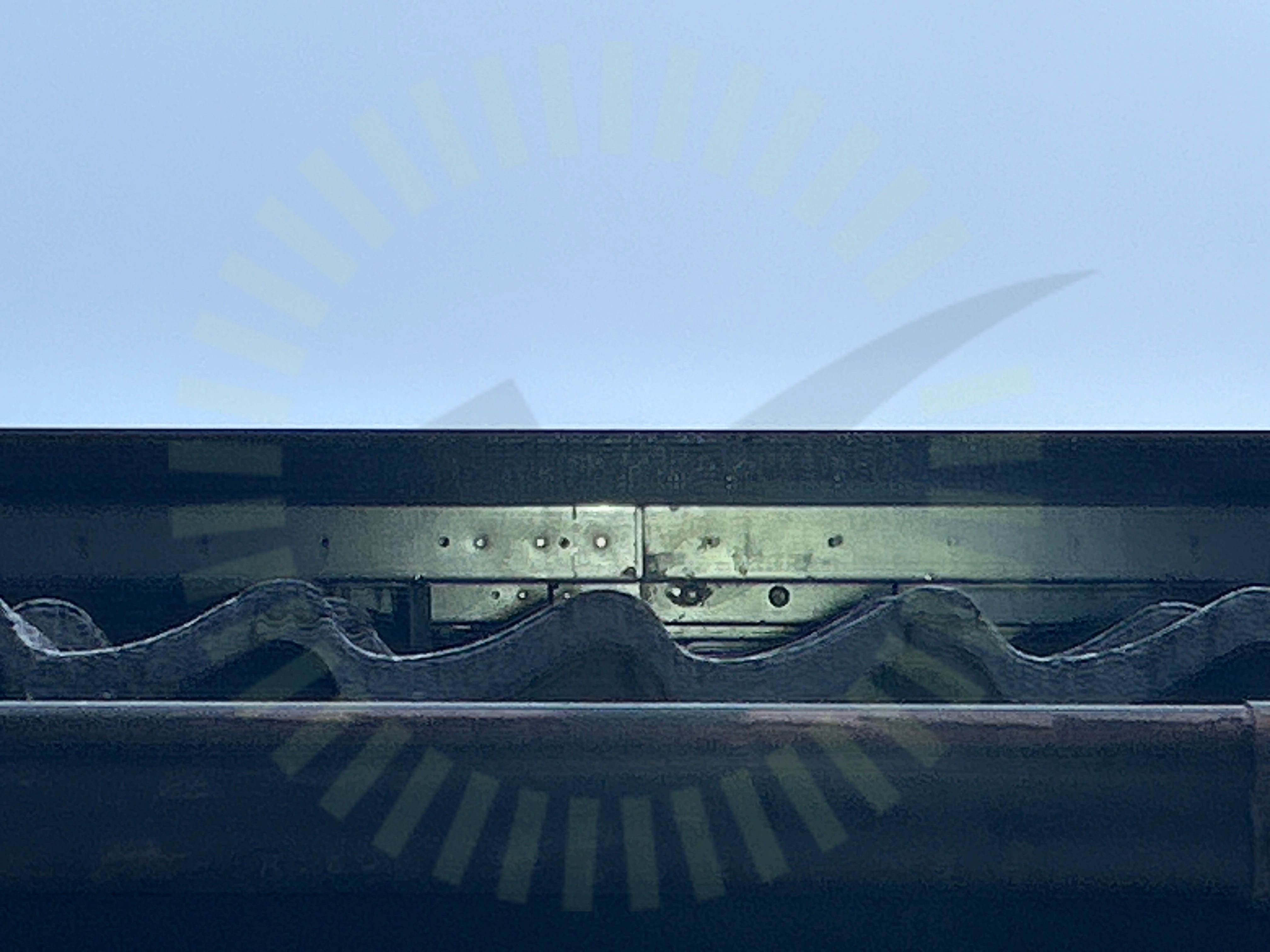

6.3 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101
6.4 Underbyggnad
Inte godkändLäkten är för klena för den beräknade lasten med antalet monterade krokar.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

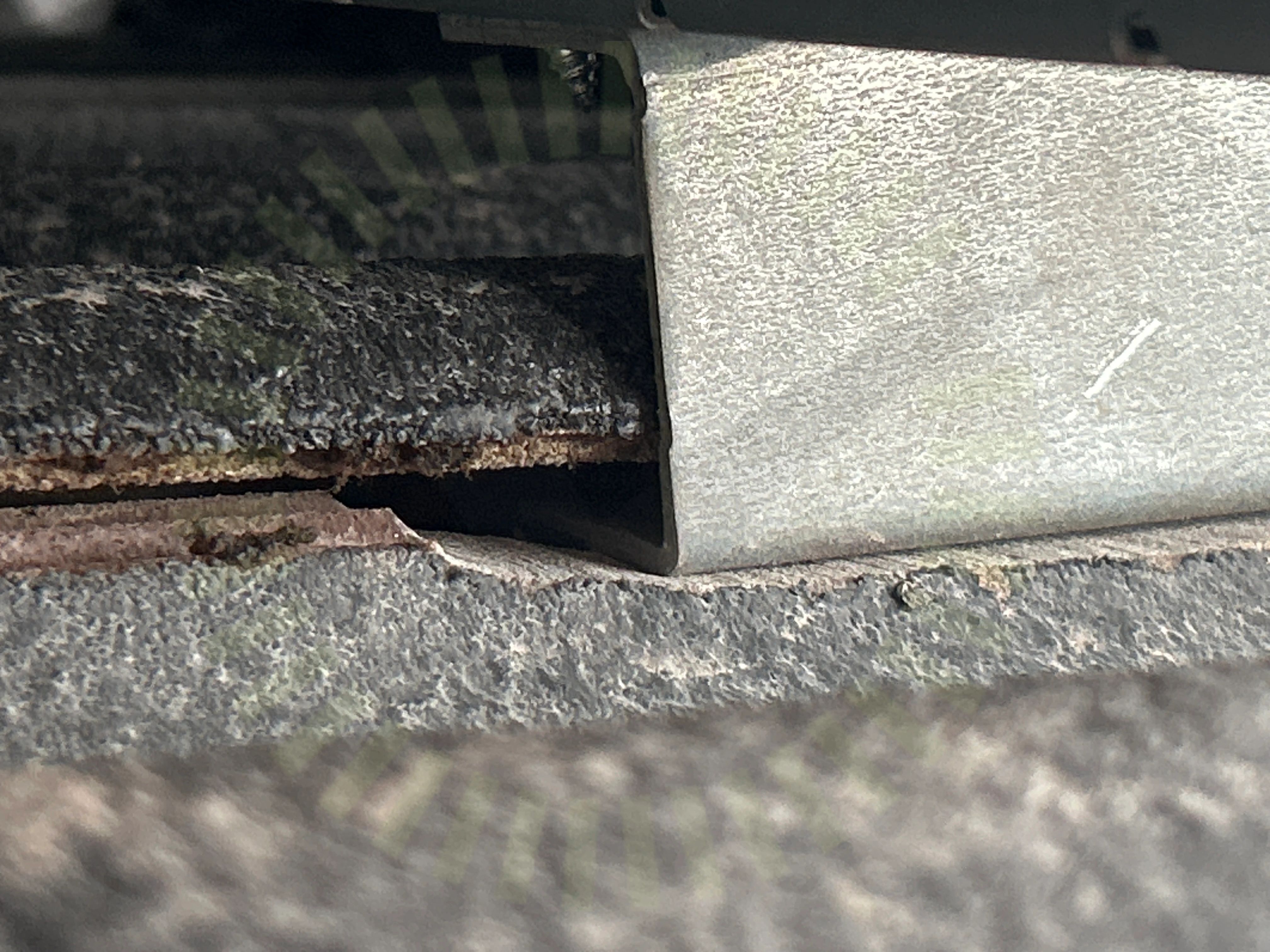

6.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101

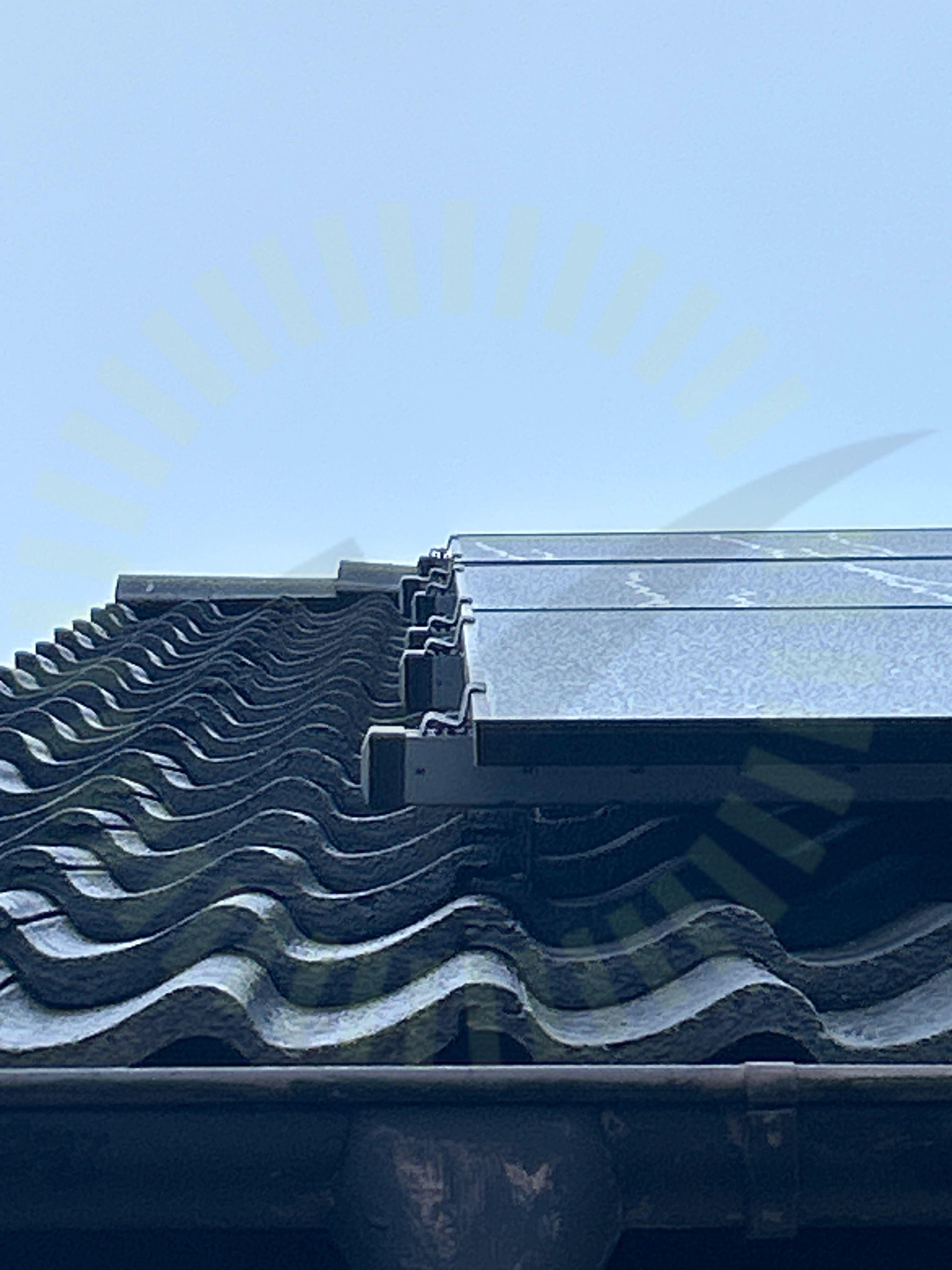

6.6 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
14/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokVäderbeständigt material
Ej tillgängligt vid besiktning
1/21Läktinfästning
Växelriktare
Godkända kontrollpunkter
38/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
