Besiktningsrapport

7.8

Installation genom

Svea Solar

Datum

9 juni 2023

Ort

Häljarp, Skåne län

Takkrokarnas CC skenstart

AC anslutning växelriktare

Skenornas överhäng

+ 10

78% godkända22% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

7/24

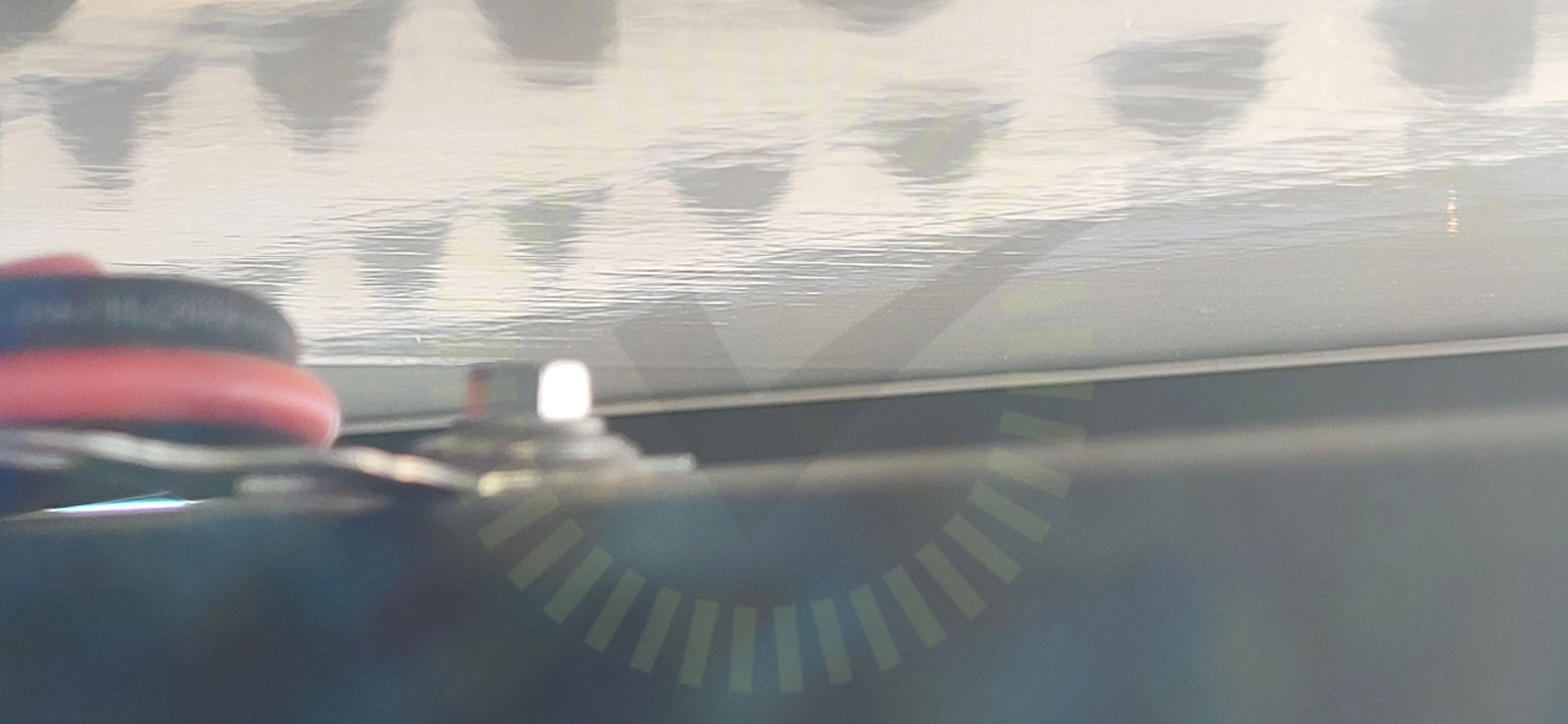

1.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

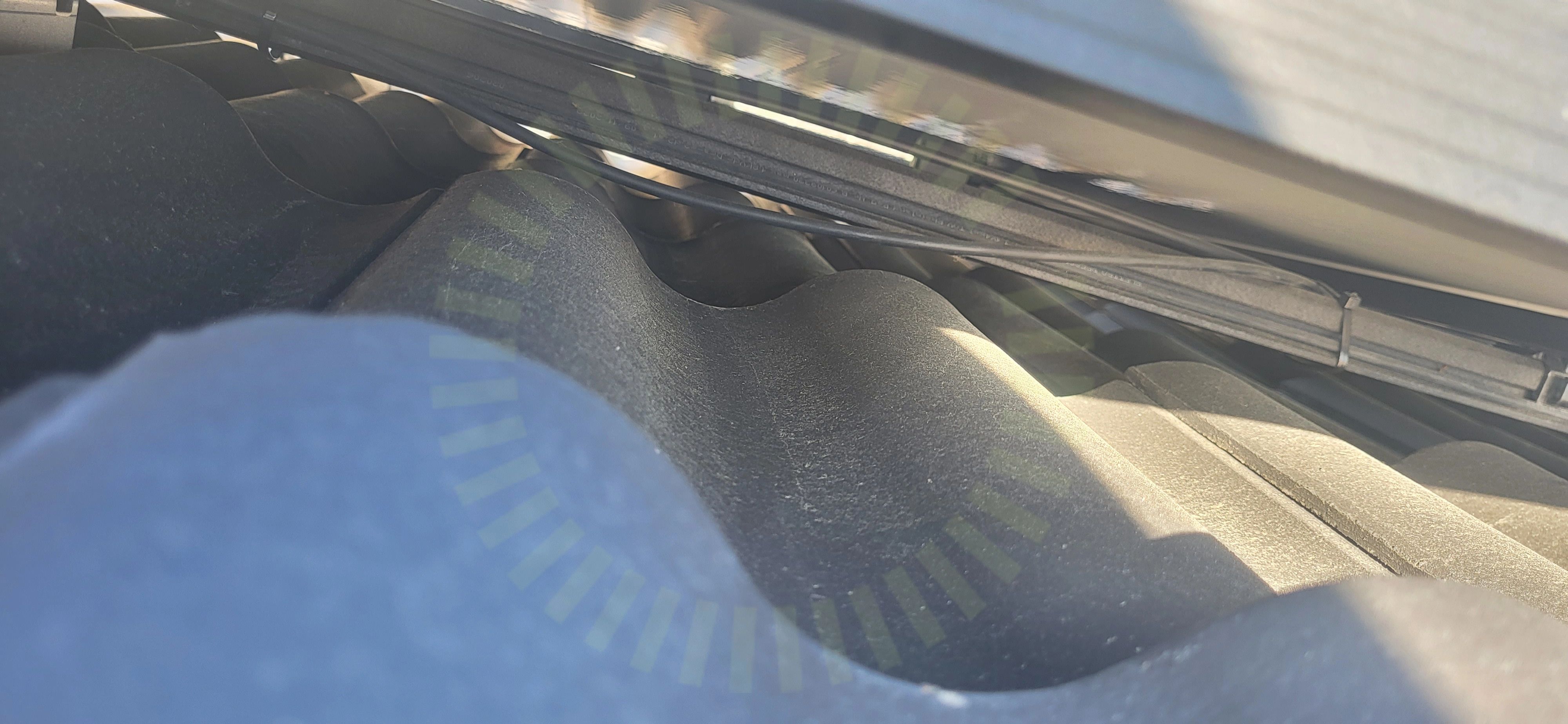

1.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

1.3 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

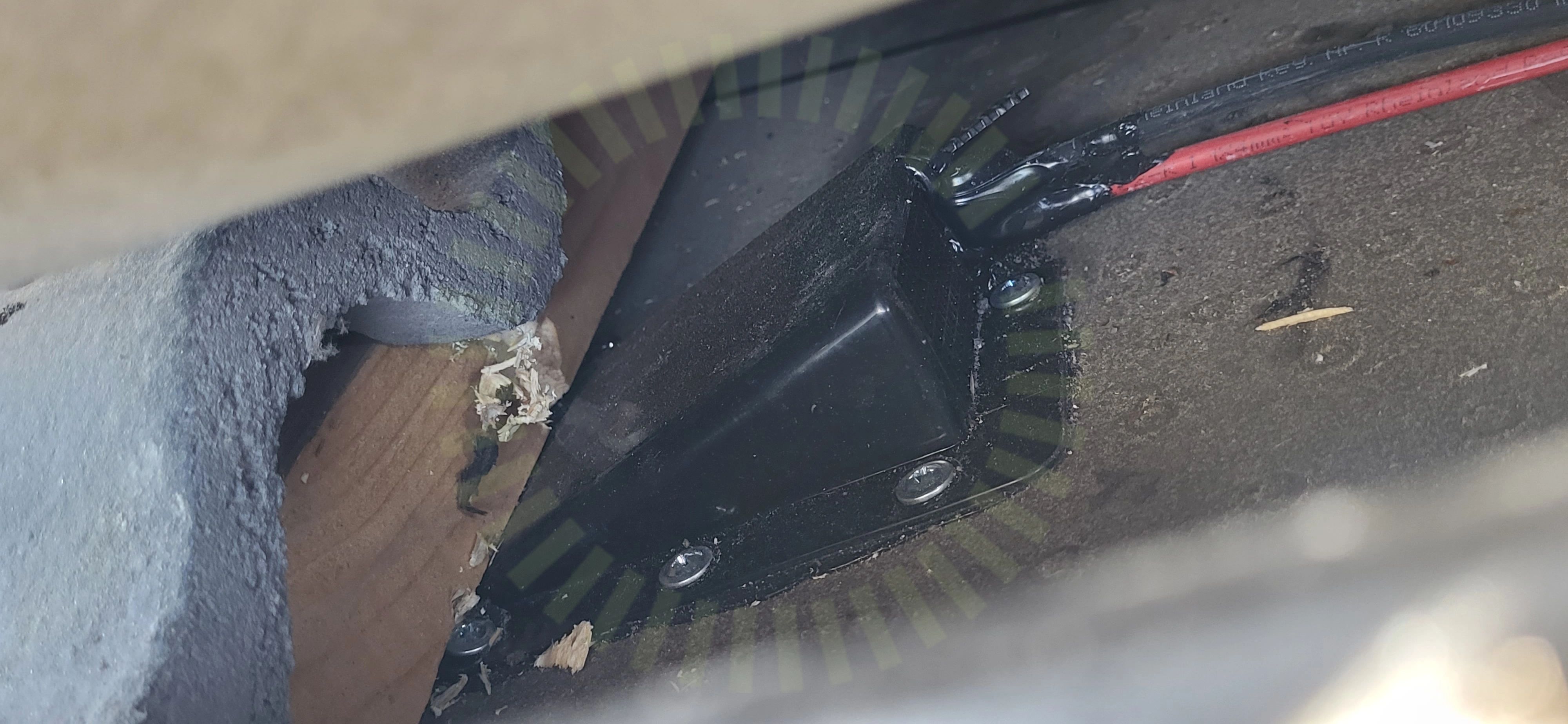

1.4 Takgenomföring

Inte godkänd

Mögelstopp är monterad åt fel håll.

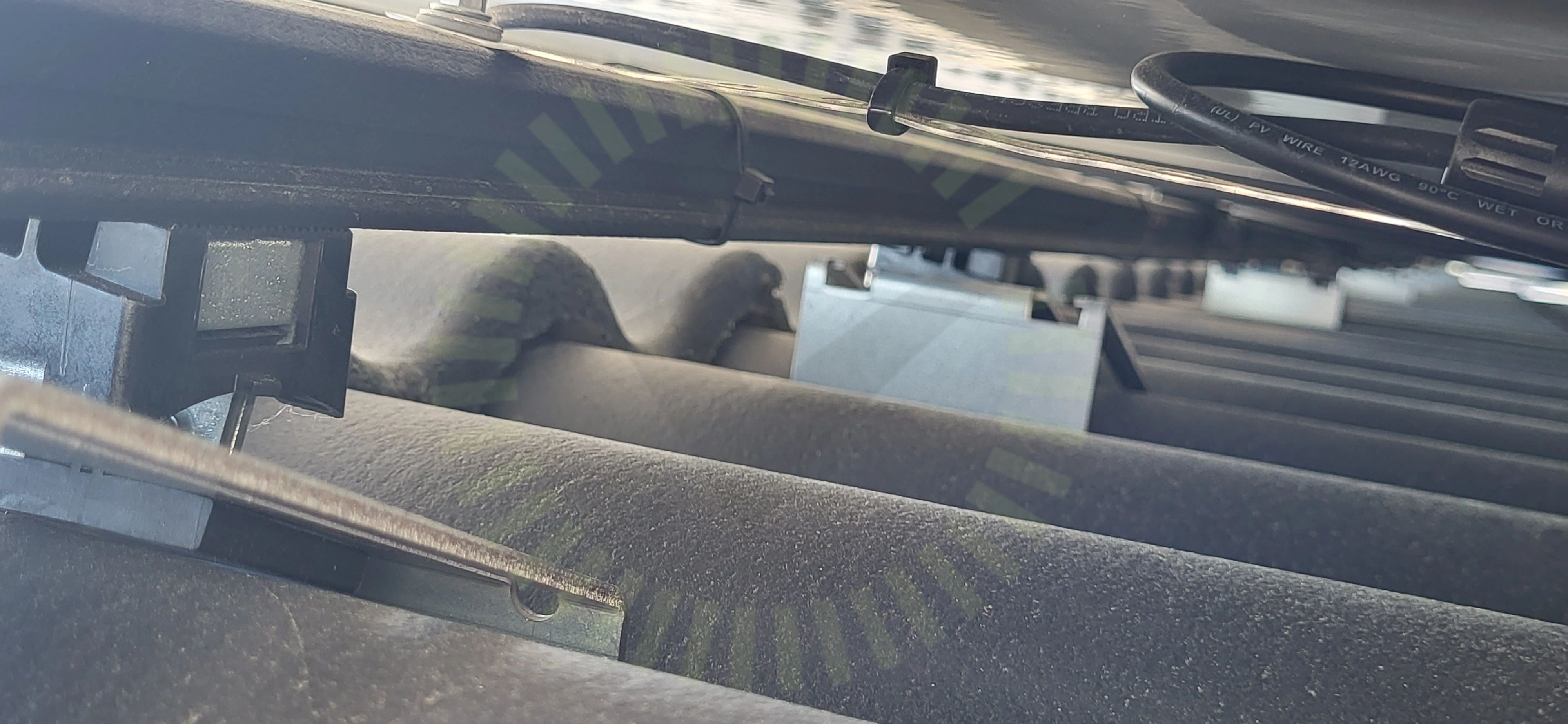

1.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas på samtliga ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

1.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

1.7 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

17/24

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokstyperVäderbeständigt materialÄndklämmor

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

10/41

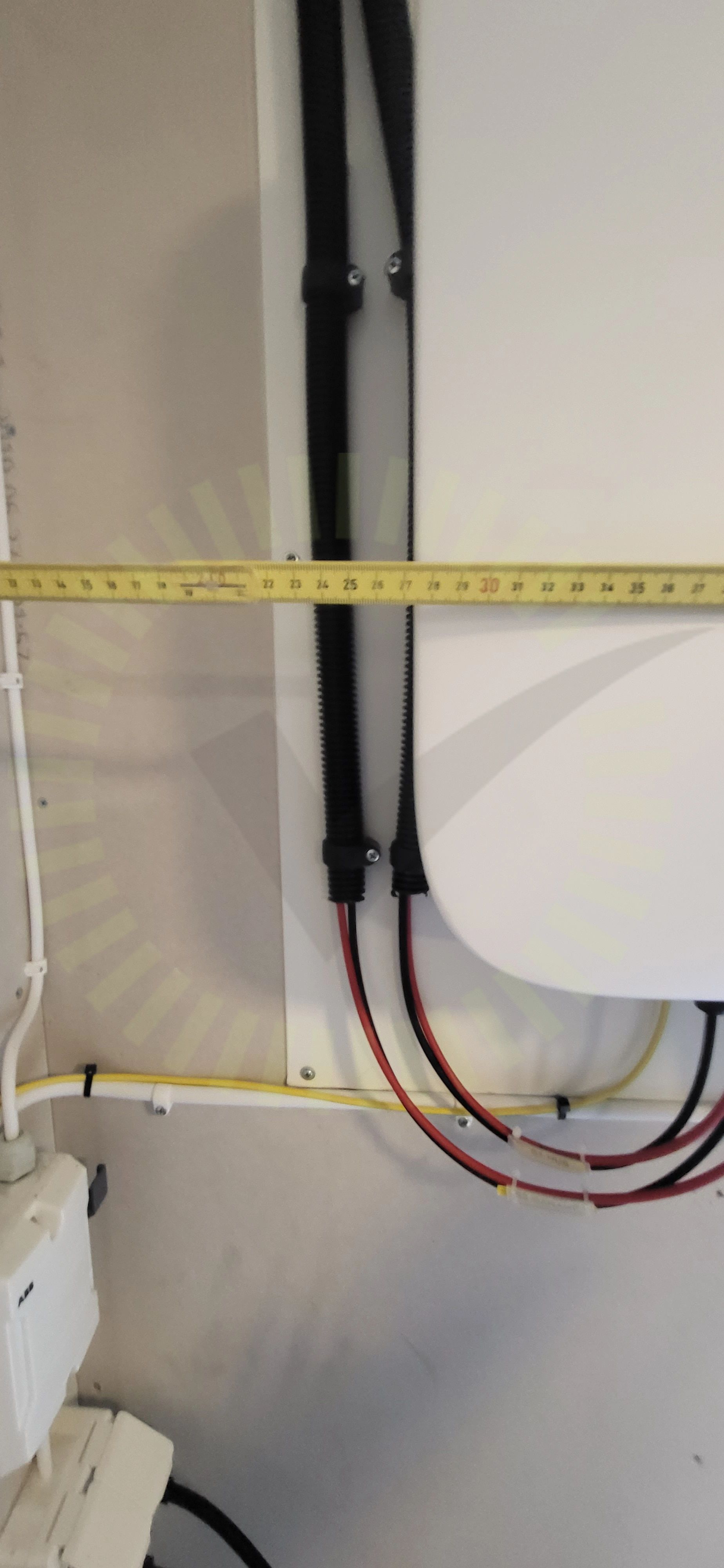

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

2.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Skruv ej fastsäkrad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

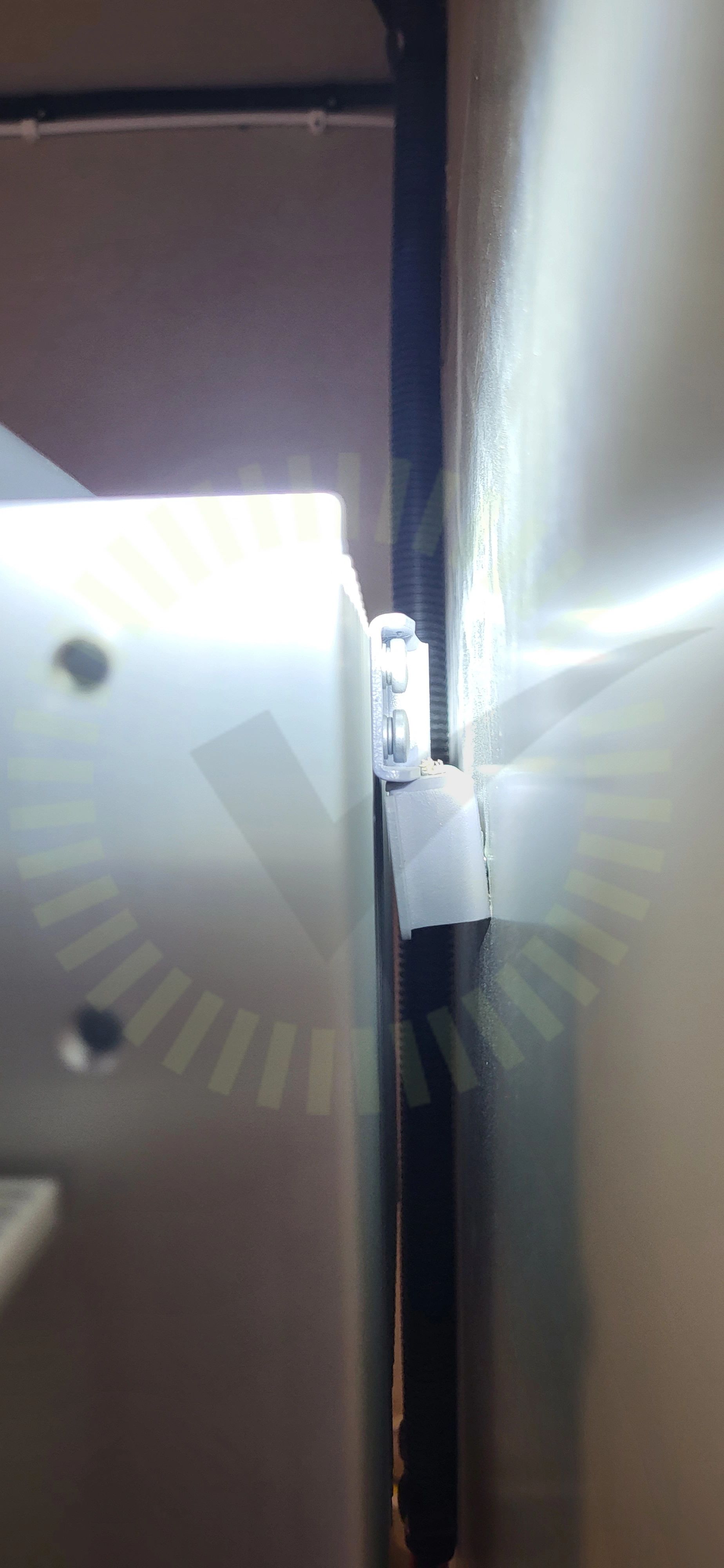

2.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Mollyplugg sitter ej fast ordentligt I väggen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

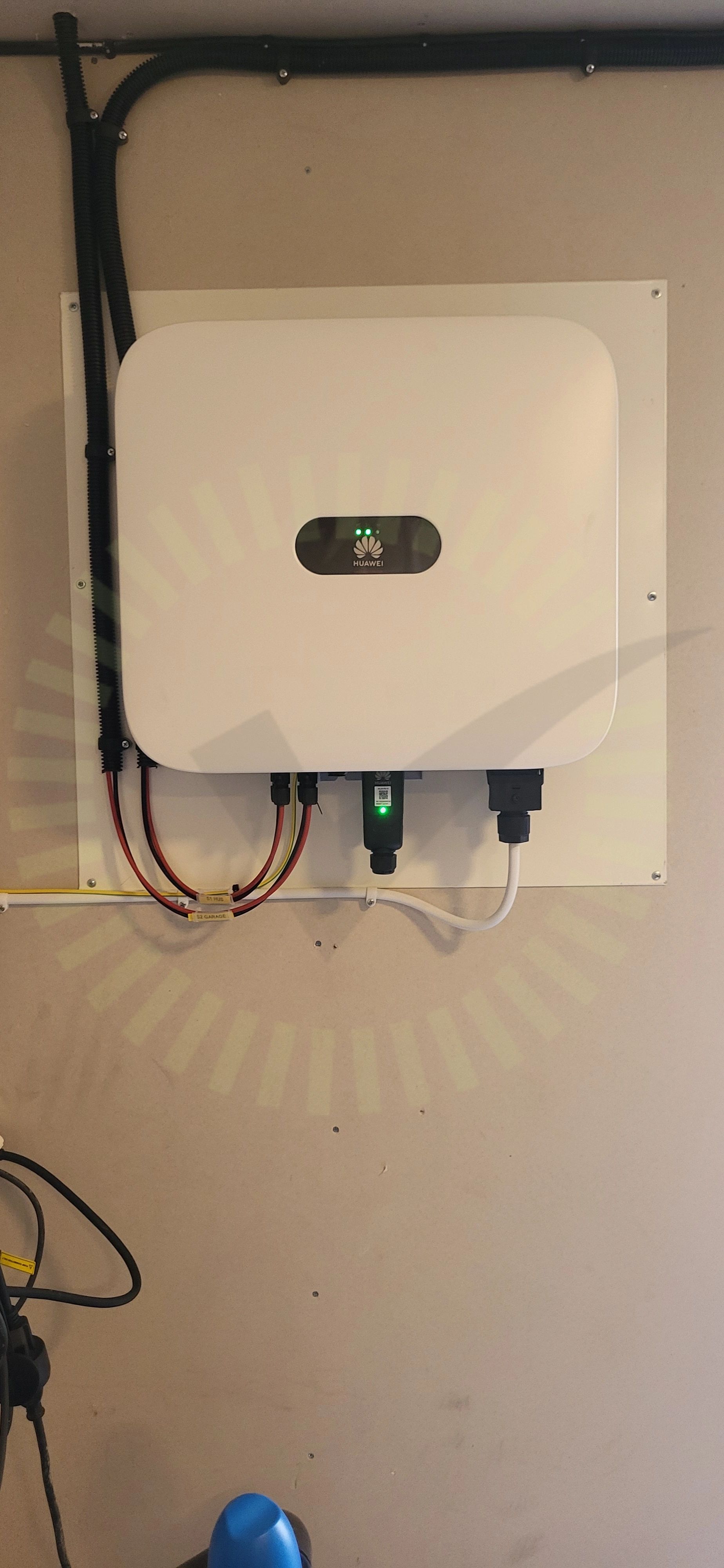

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

2.5 DC Max Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

2.6 DC Max Ström

Inte godkänd

Strängschema saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

2.7 DC Min Spänning

Inte godkänd

Produktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

2.8 Infästning

Inte godkänd

Övre fästet sitter ej fast ordentligt i väggen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 33

2.9 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.10 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

30/41

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressGenomföringarHuvudsäkringInformering av solcellerJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Strängdesign

Risen: RSM40-8 385-405W

Anmärkningar

2/17

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning
