Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Svea Solar

Datum

28 april 2023

Ort

Åryd, Kronobergs län
Skenornas överhäng
Kopplingslåda
Säkerhetsavstånd
84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/28
Skenornas överhäng

1.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

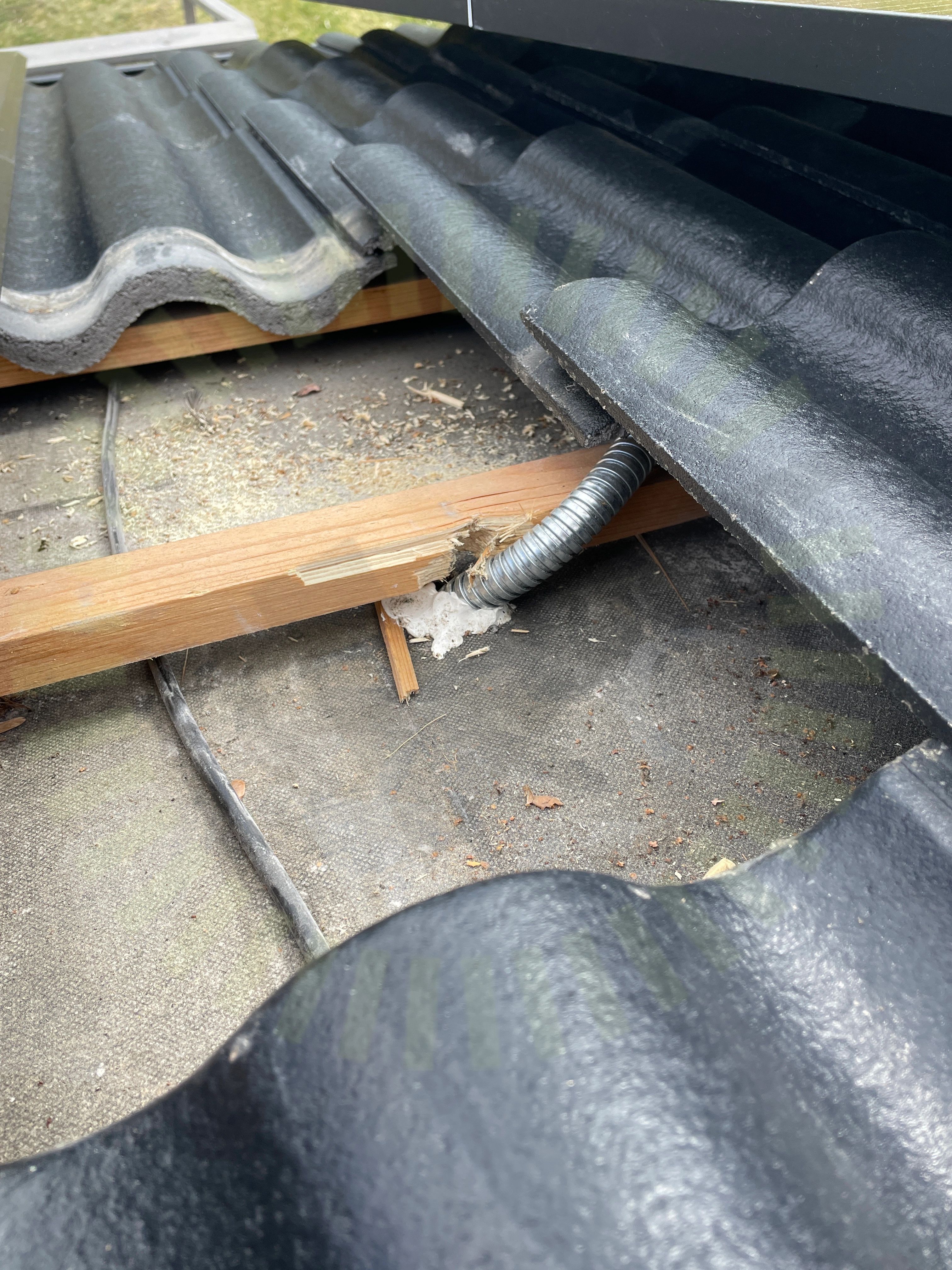

Takgenomföring

1.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

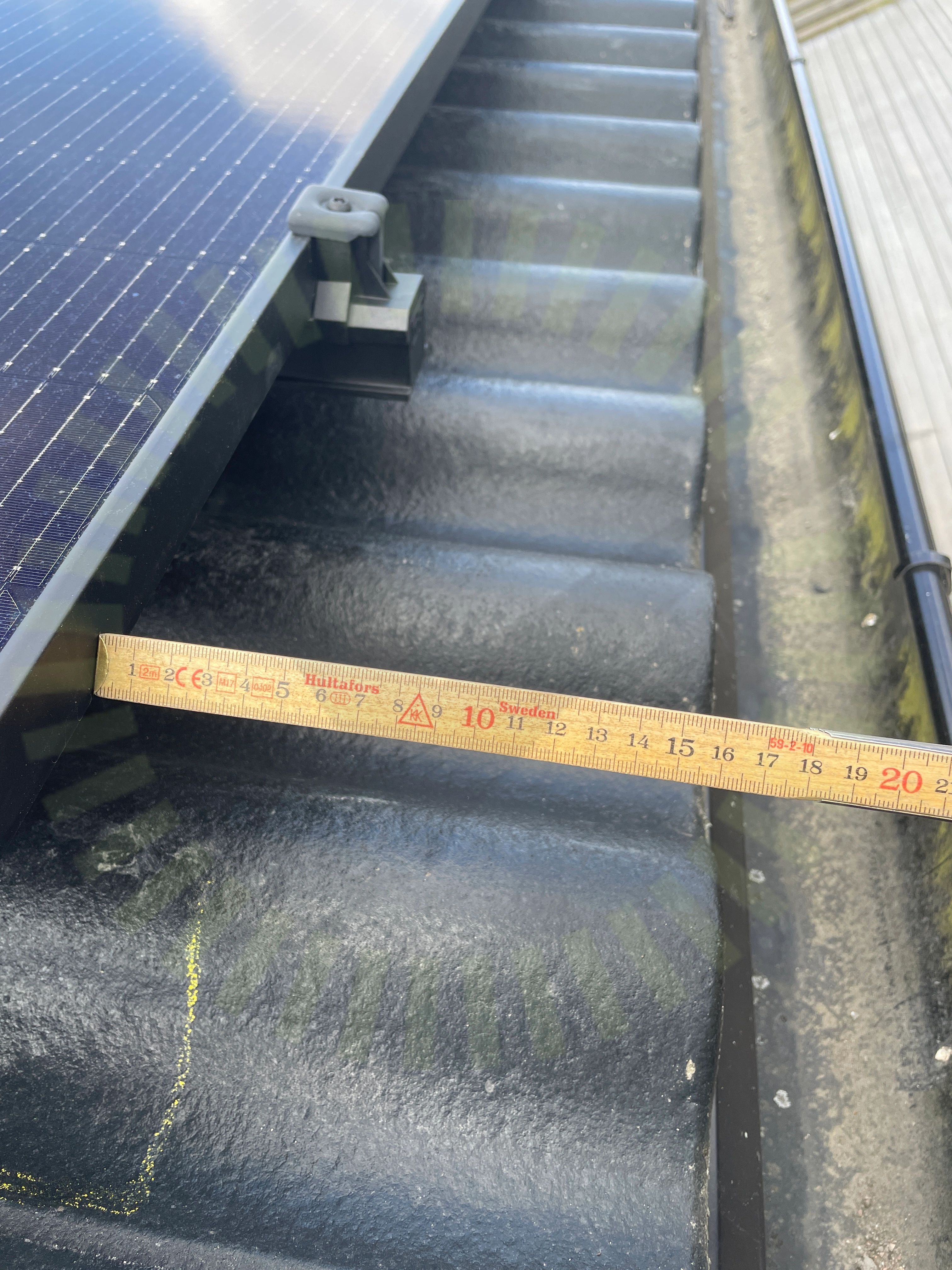

Säkerhetsavstånd

1.3 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstånd ej uppfyllt

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

25/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

7/39

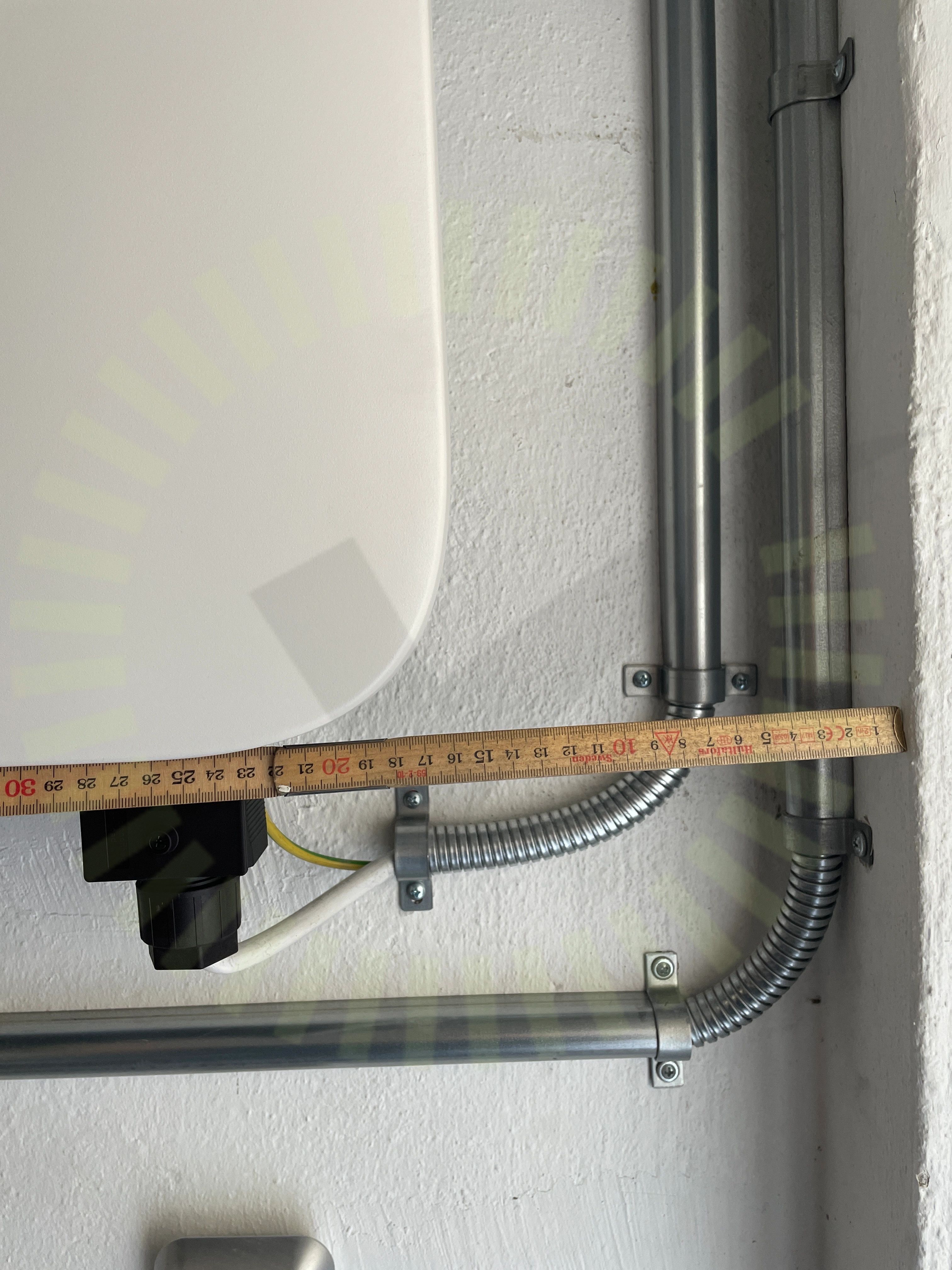

Avstånd närliggande objekt

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

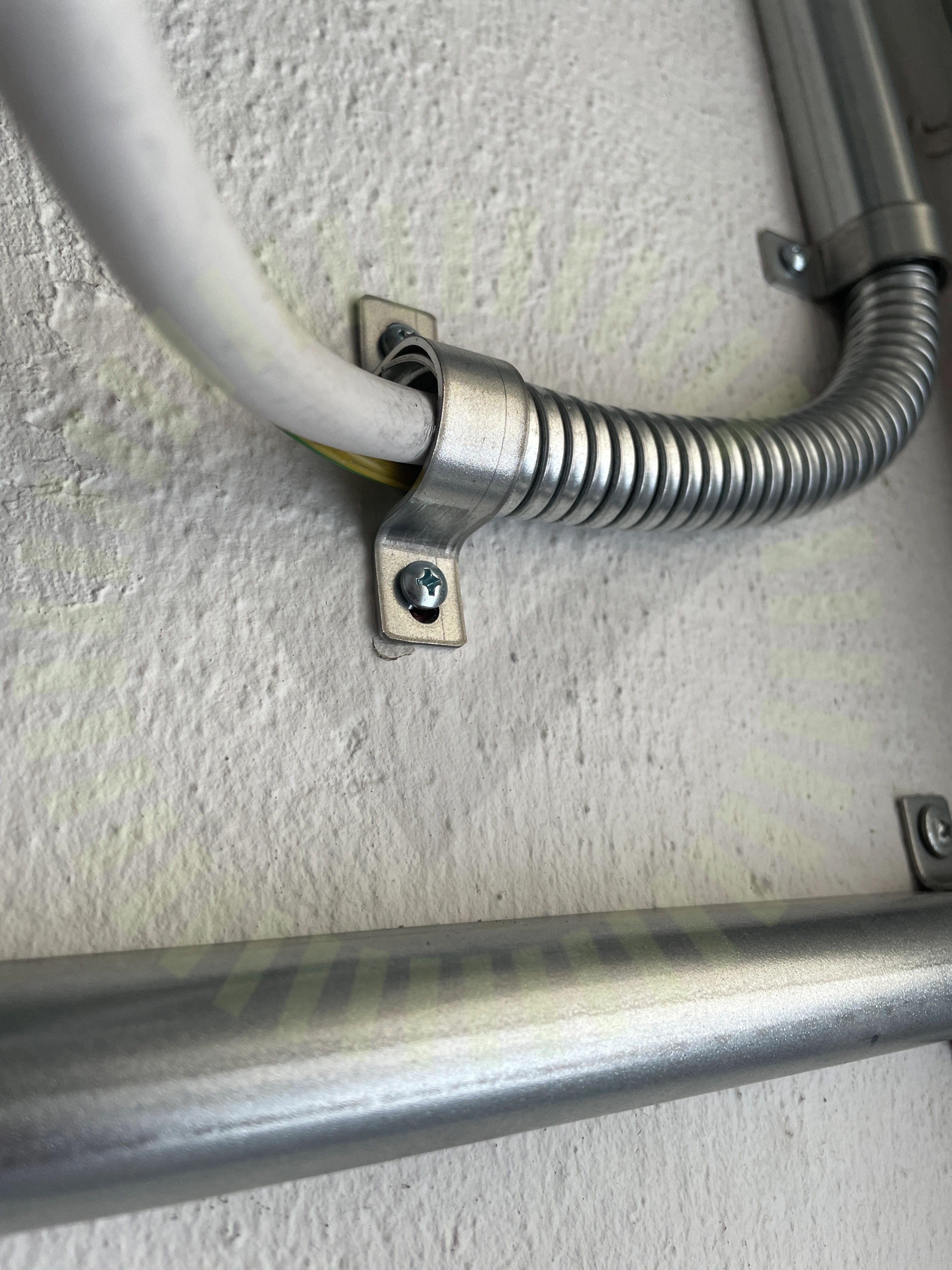

AC kablage skarp kant

2.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

2.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. en skruv ej idragen, en skruv sitter lös

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

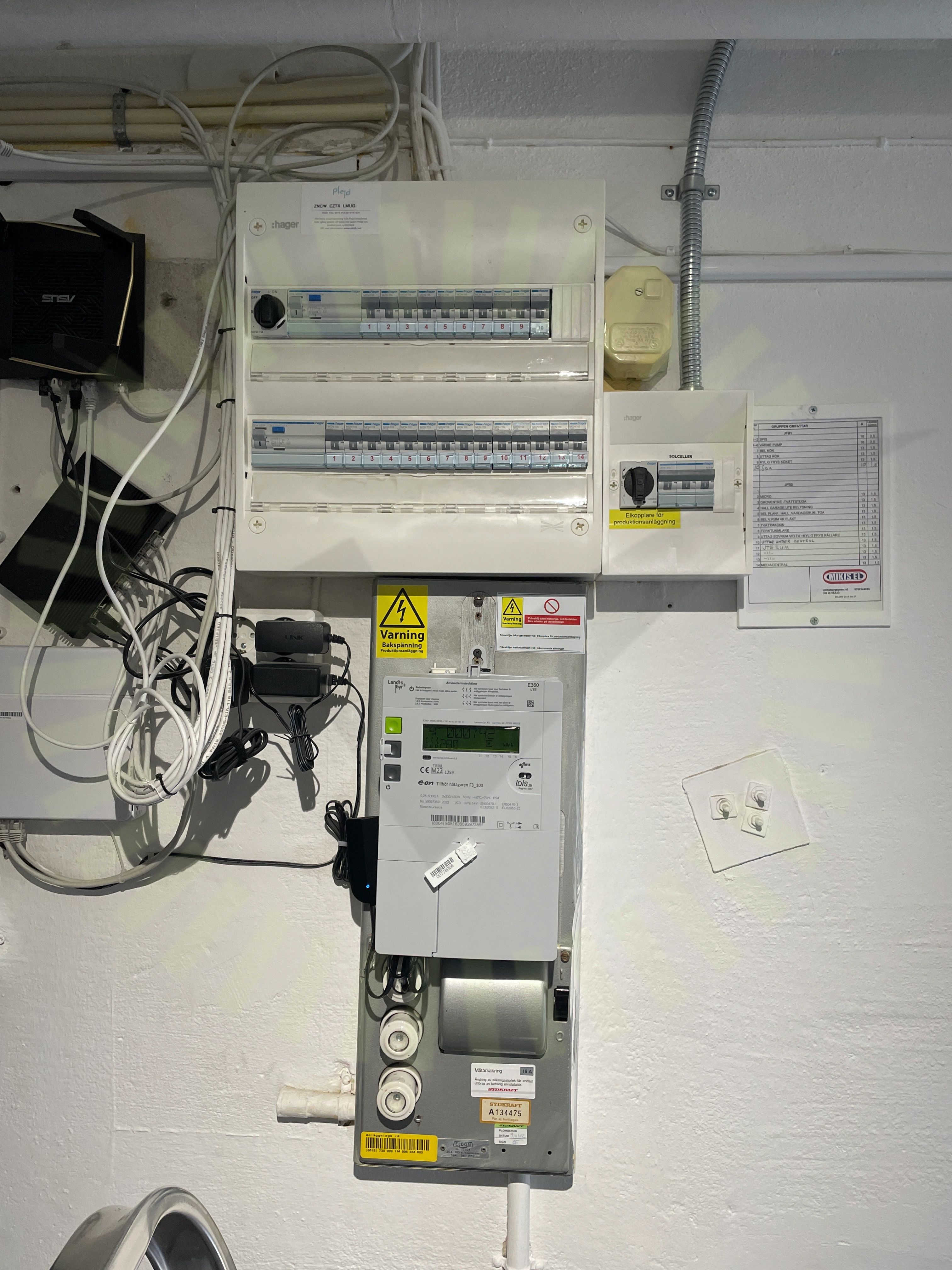

Informering av solceller

2.4 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

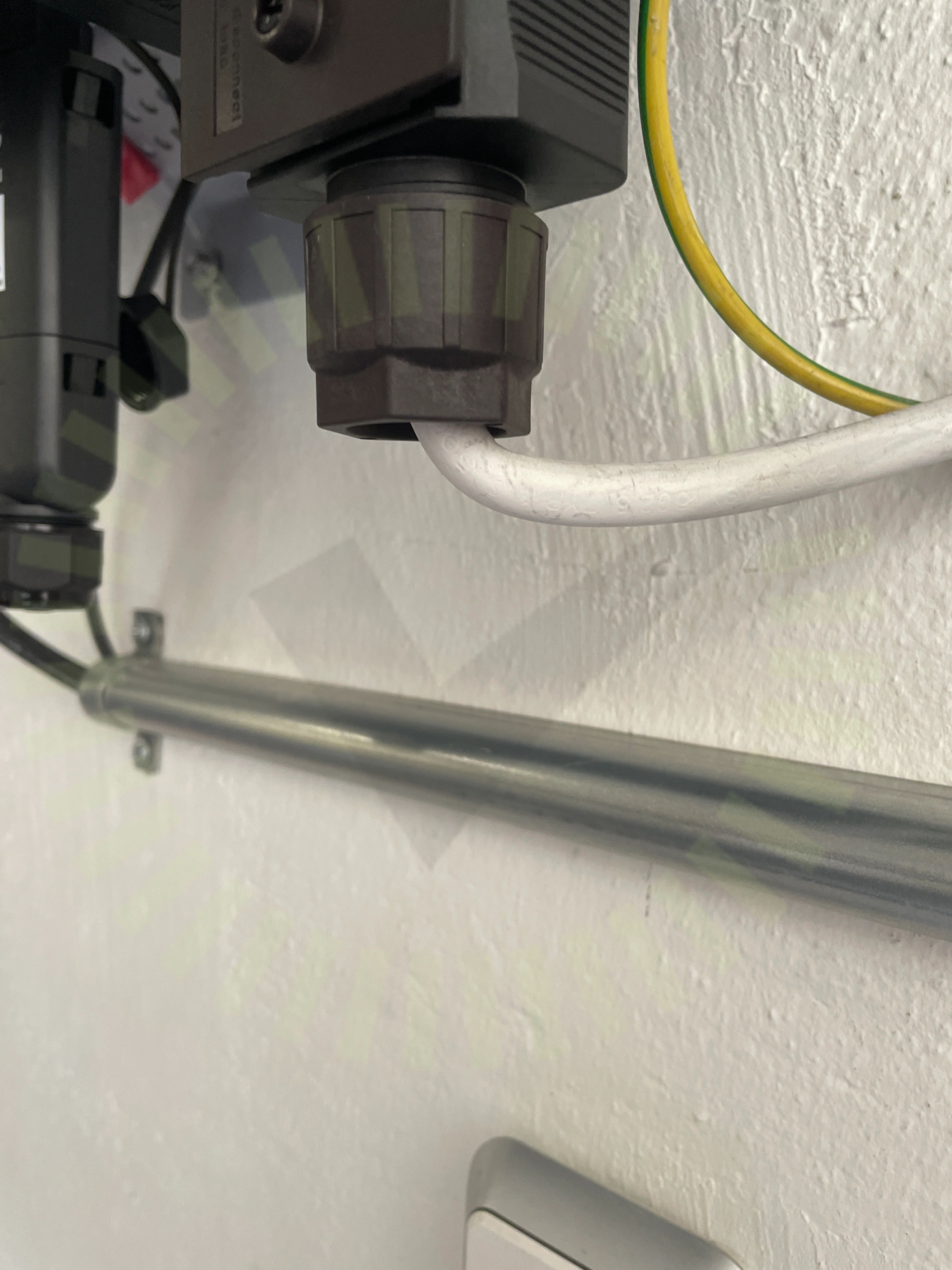

AC Böjradie

2.5 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

2.6 Skadat kablage

Inte godkänd

DC kablage ytligt skadat vid ingång till kabelskydd, mekaniskt skydd saknas.

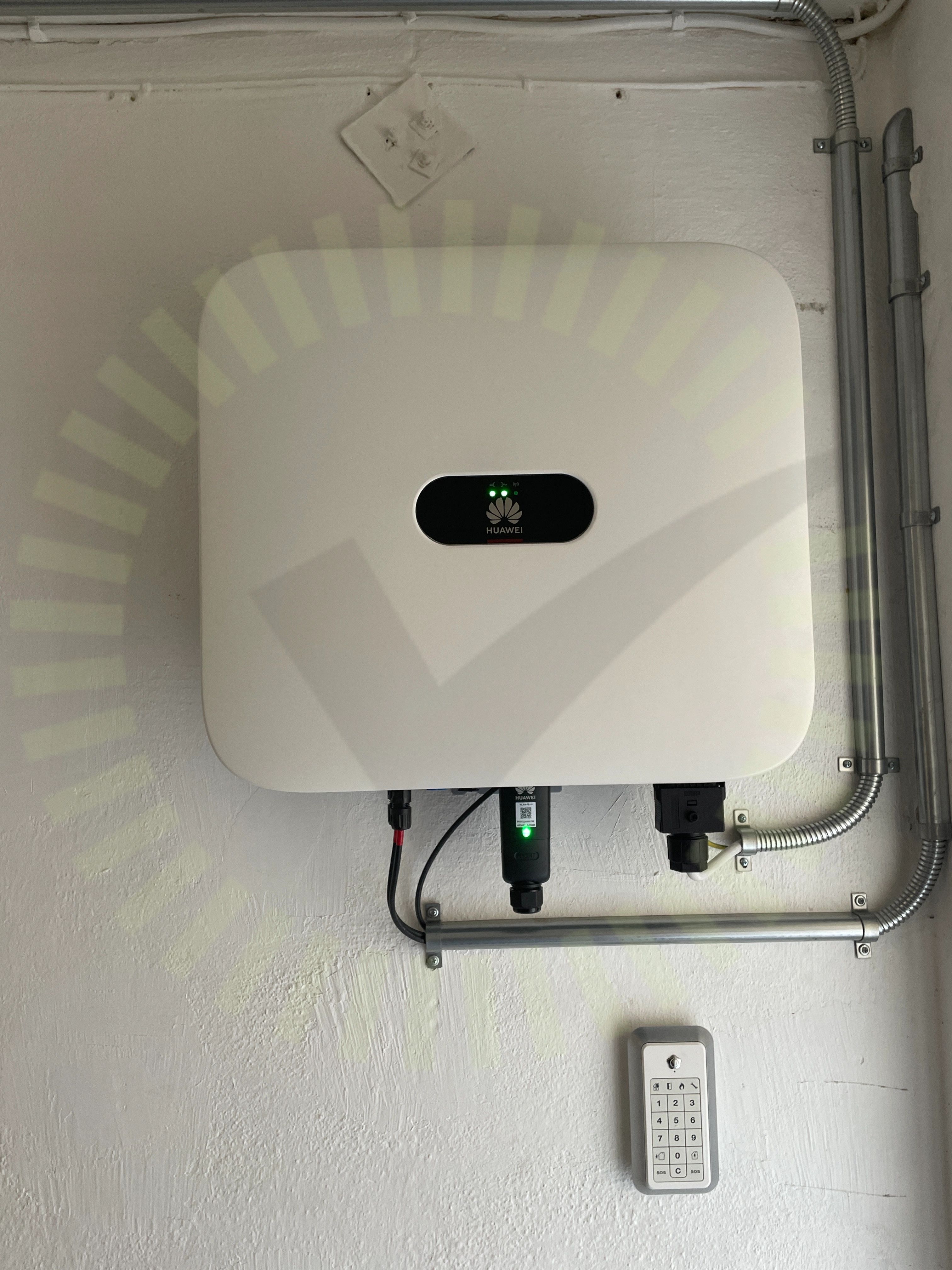

Varning för likspänning

2.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

32/39
AC anslutning växelriktareAC Kablage förläggningAvstånd till havAvtalBakomliggande materialDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningGenomföringarDC Kablage egenskaperDC Kontakter anslutningDC Kontakter stressHuvudsäkringJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

4/17
Kontakter

3.1 Kontakter

Inte godkänd

Buntband får inte placeras över kontakterna.

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan. Kabel spänd och stressar kopplingslåda

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kabel ska förläggas rak 20 mm ur kontakt

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning
