Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
29 september 2025
Ort
Knislinge, Skåne län
Klämmor rätt förläggning
Skadade ledare
Takgenomföring
97% godkända
3% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
Weland Stål: Läktfästen
Växelriktare
FoxEss: 1Komma5: HI-(XXX)-V1
Batteri
FoxEss: 1Komma5-BAT-4300-L(X)
Tillbehör
Undercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
13/13
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Tak 1: 1Komma5° - Fullblack
Godkända kontrollpunkter
17/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Weland Stål: Läktfästen
Anmärkningar
2/20
4.1 Klämmor rätt förläggning
Inte godkänd
Bottendel av klämman ligger inte korrekt i skenan. Ena delen ligger inte under skena. Klämman är inte centrerad på skenan.
MA5111 Sid 1 (1) | Version 6 - 250408

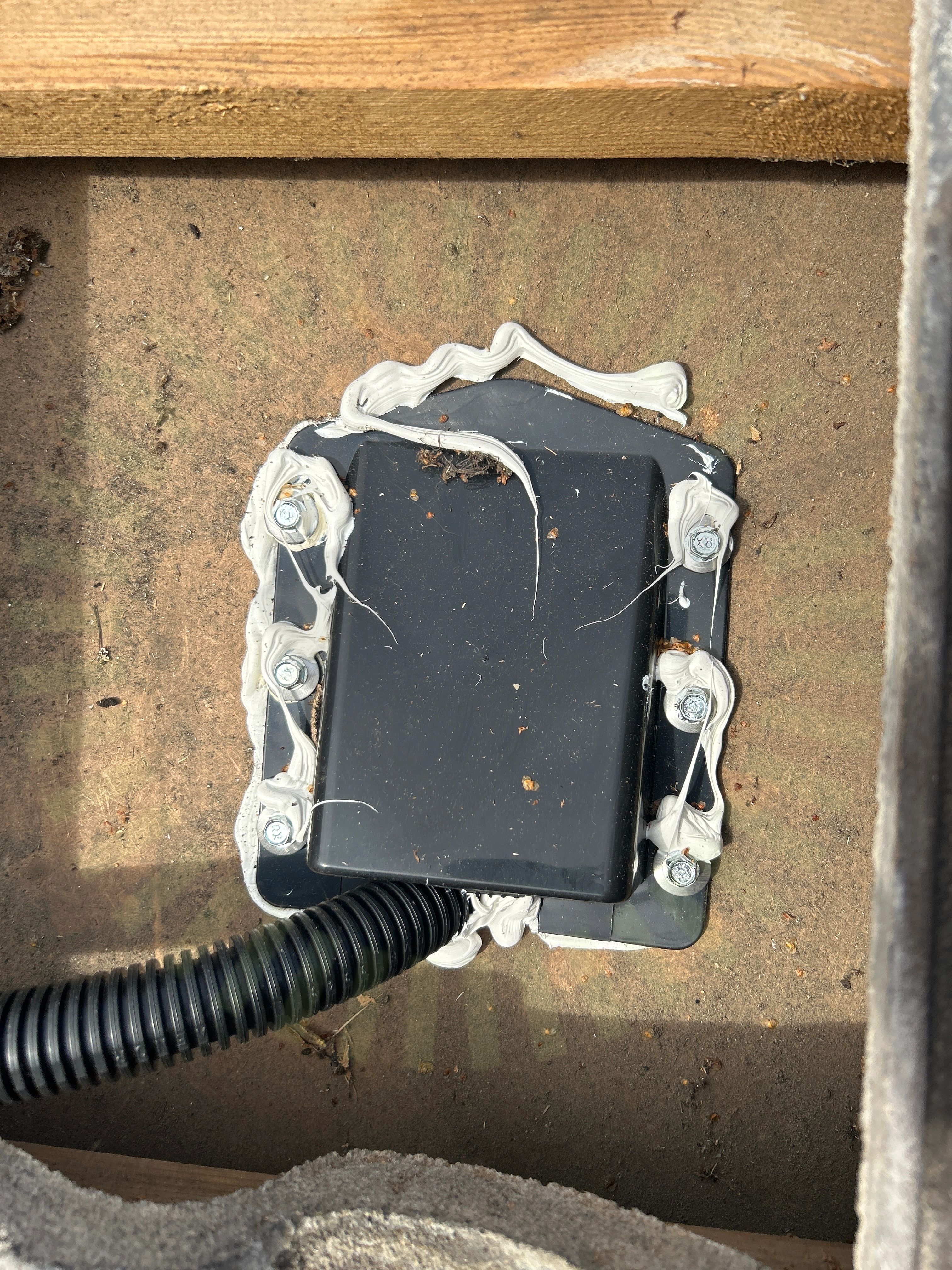

4.2 Takgenomföring
Inte godkänd
Mögelstopper använd på masonit. Den tätning som använts har också släppt. Det finns inget som stoppar från ovansidan.
Godkända kontrollpunkter
18/20
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Läktinfästning
Mittklämmor
Panelramens höjd
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/6

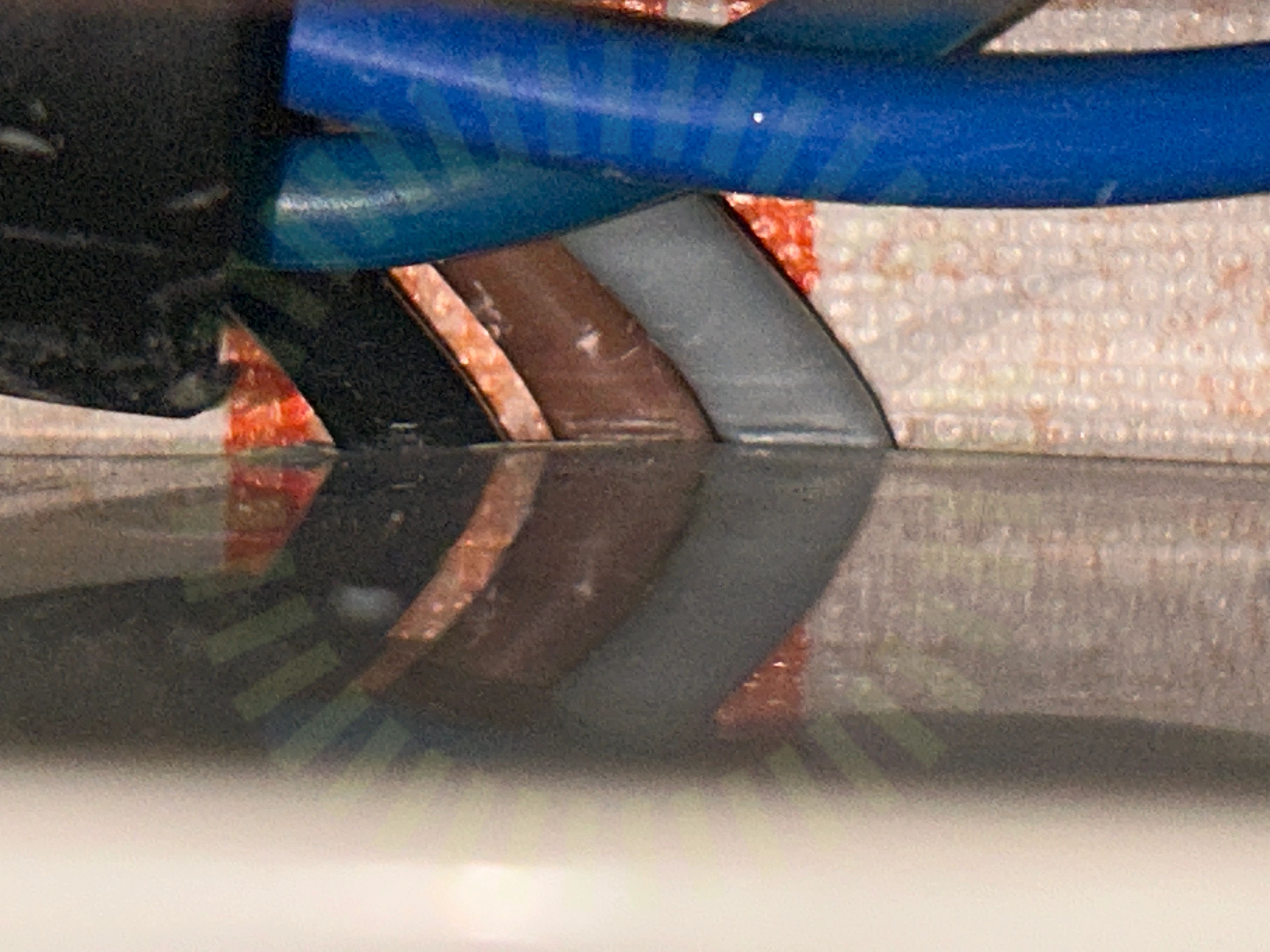

5.1 Skadade ledare
Inte godkänd
Ledare ligger klämda av kapsling. Isolering har tydliga tryckmärken.
Godkända kontrollpunkter
5/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
