Besiktningsrapport

9.0

Installation av

Sesol

Datum

22 september 2023

Ort

Karlstad, Värmlands län

Kabeluppfästning

Skenornas överhäng

Skenans utstick för klämma

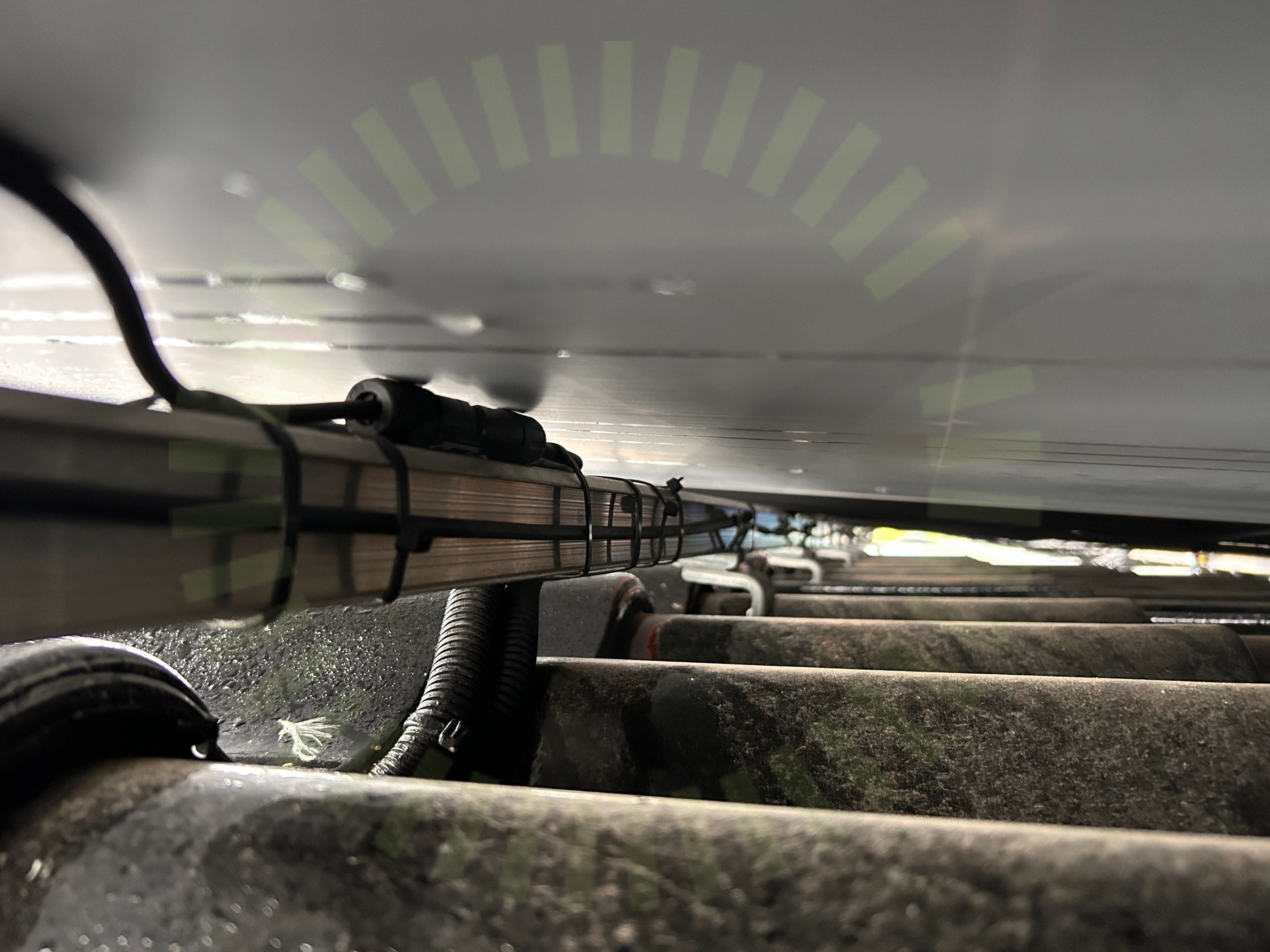

+ 5

84% godkända

16% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Longi: LR5-54HPB 390-410M (16)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Anger annan växelriktare och optimerare som inte finns i anläggningen.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

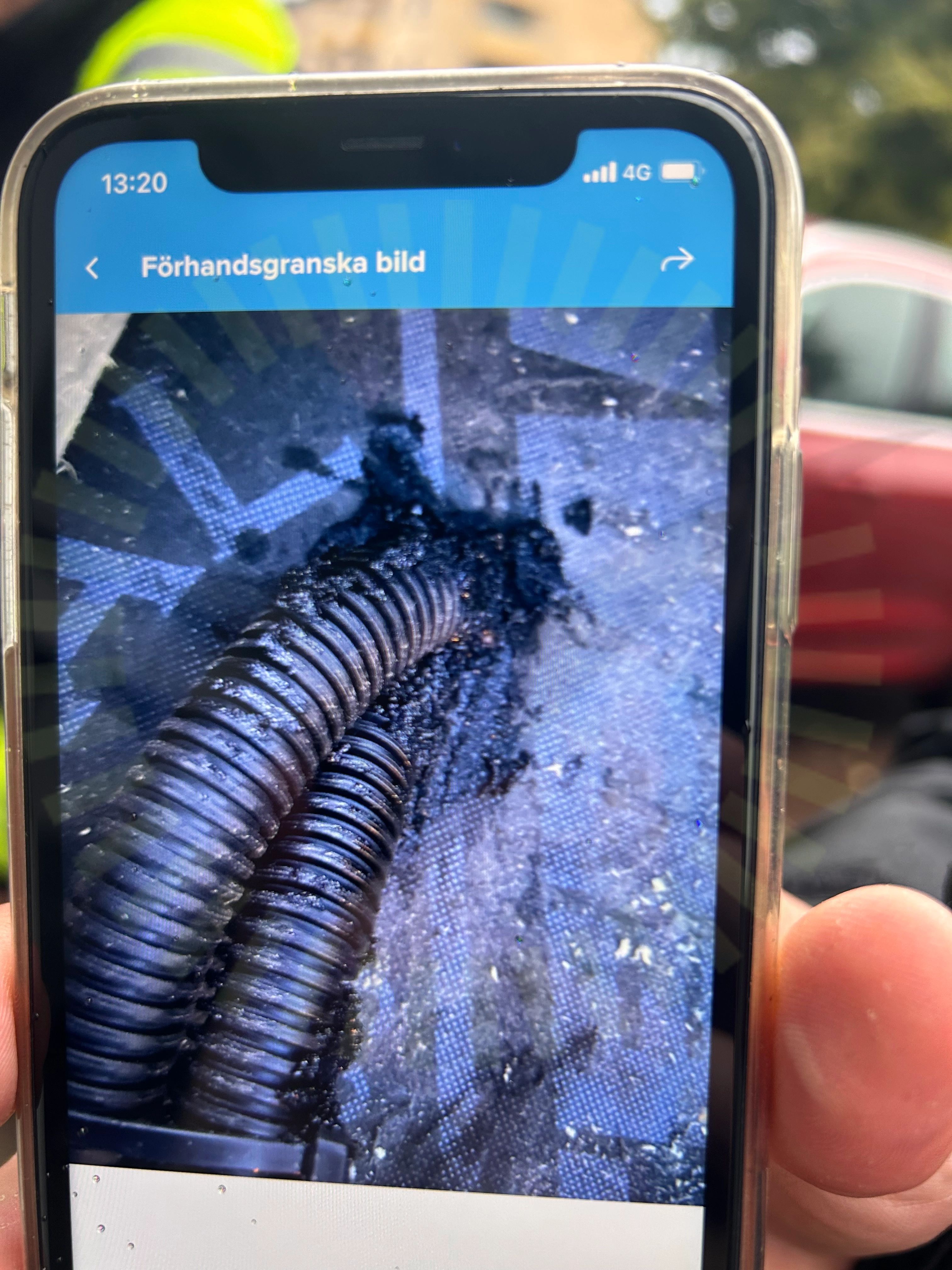

2.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild från installatören.

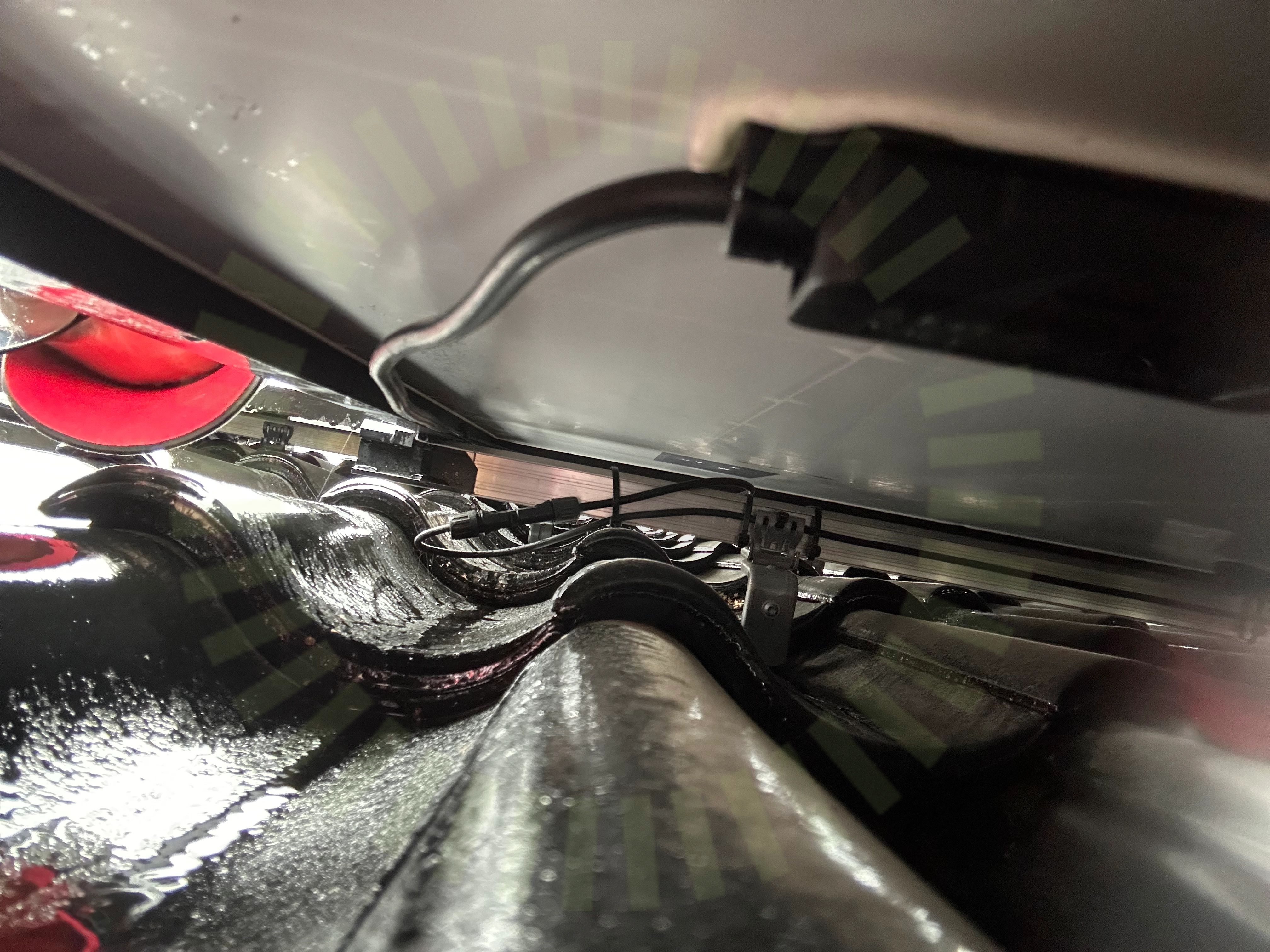

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

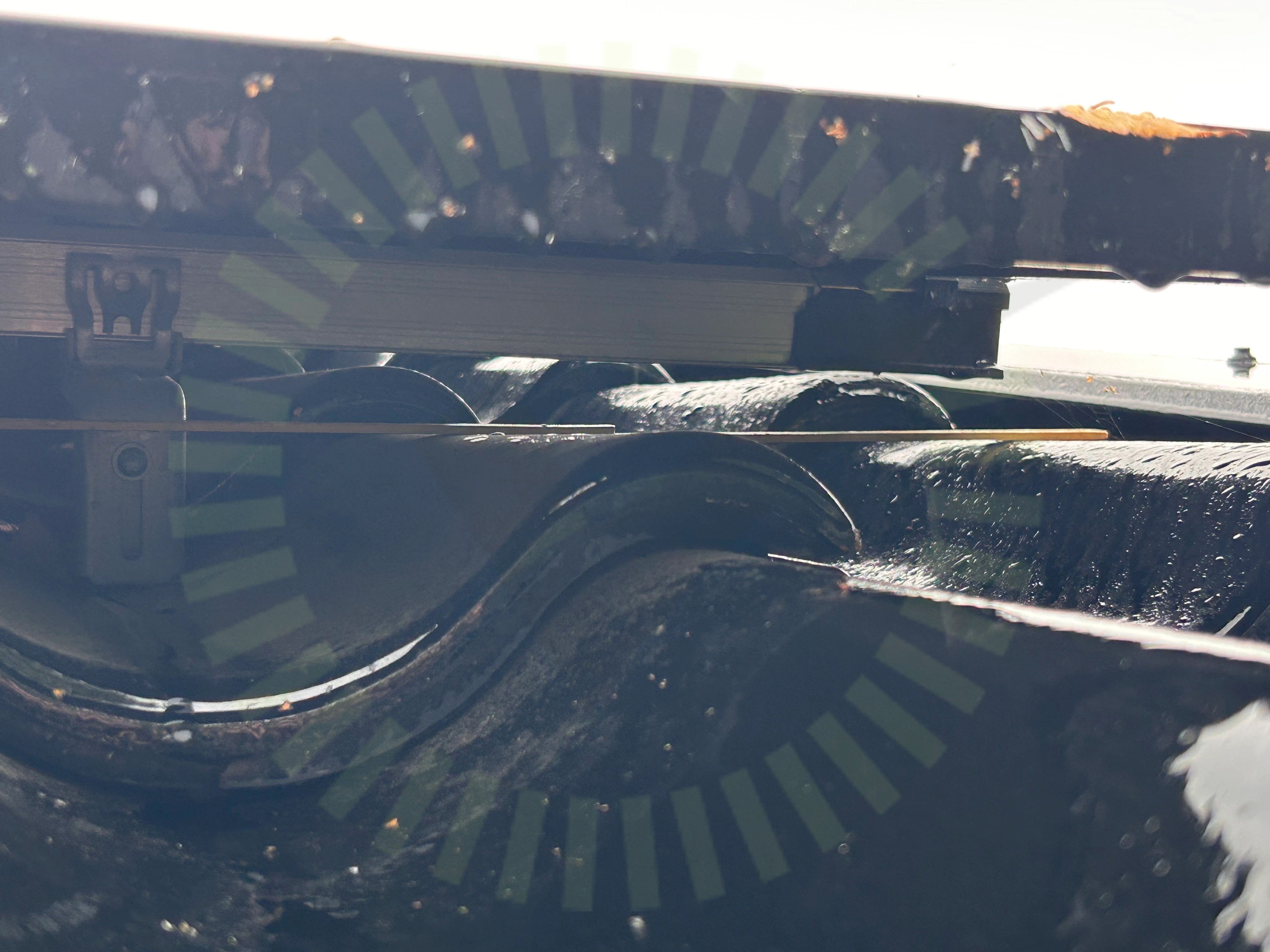

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant. 25 cm ska hållas även till ränndal.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Högsta uppmätta mått är 60 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Panelstorlek

Mittklämmor

Skador

Skenornas infästning

Skenskarvar

Takets lutning

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

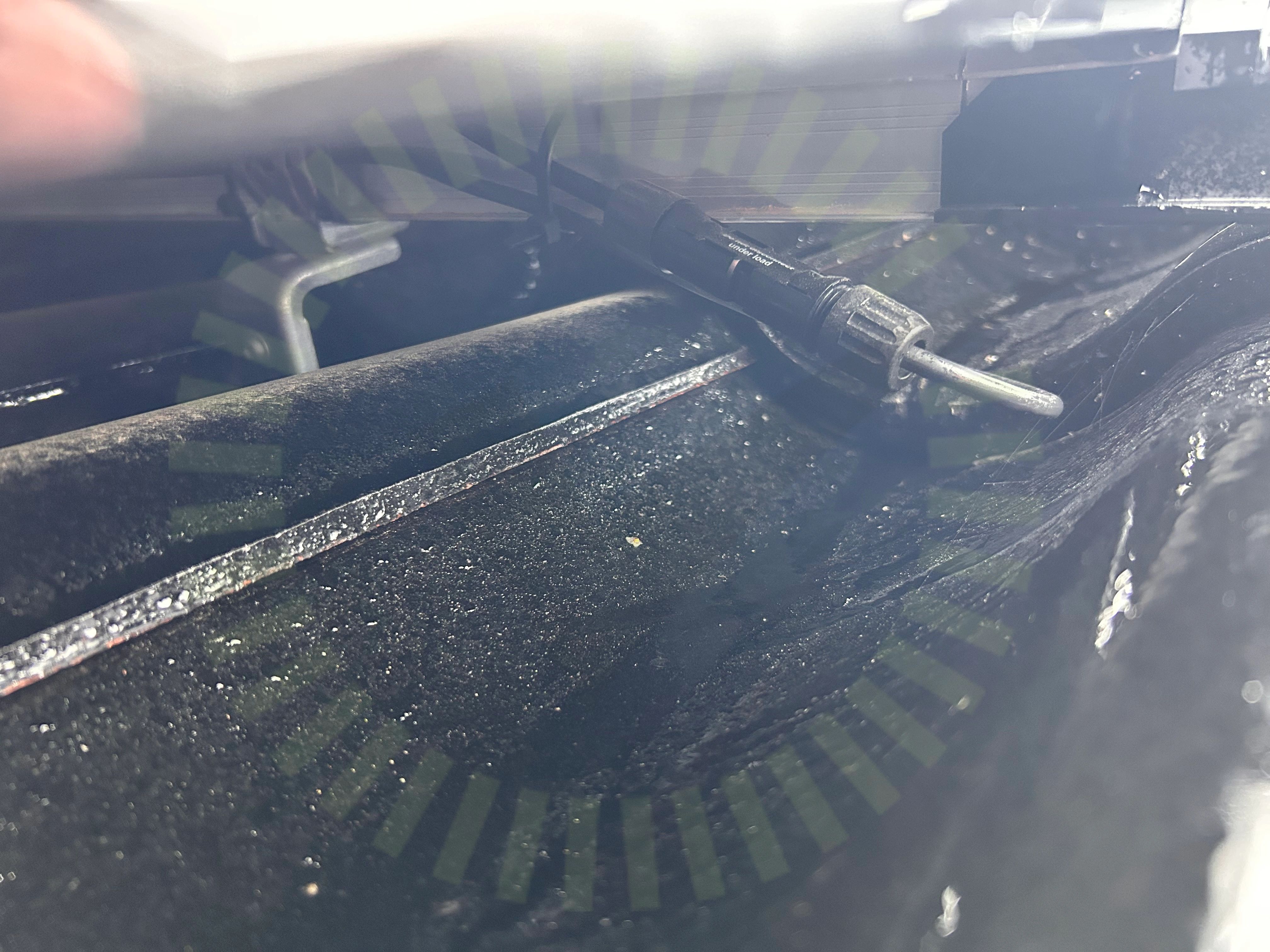

3.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

13/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/35

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

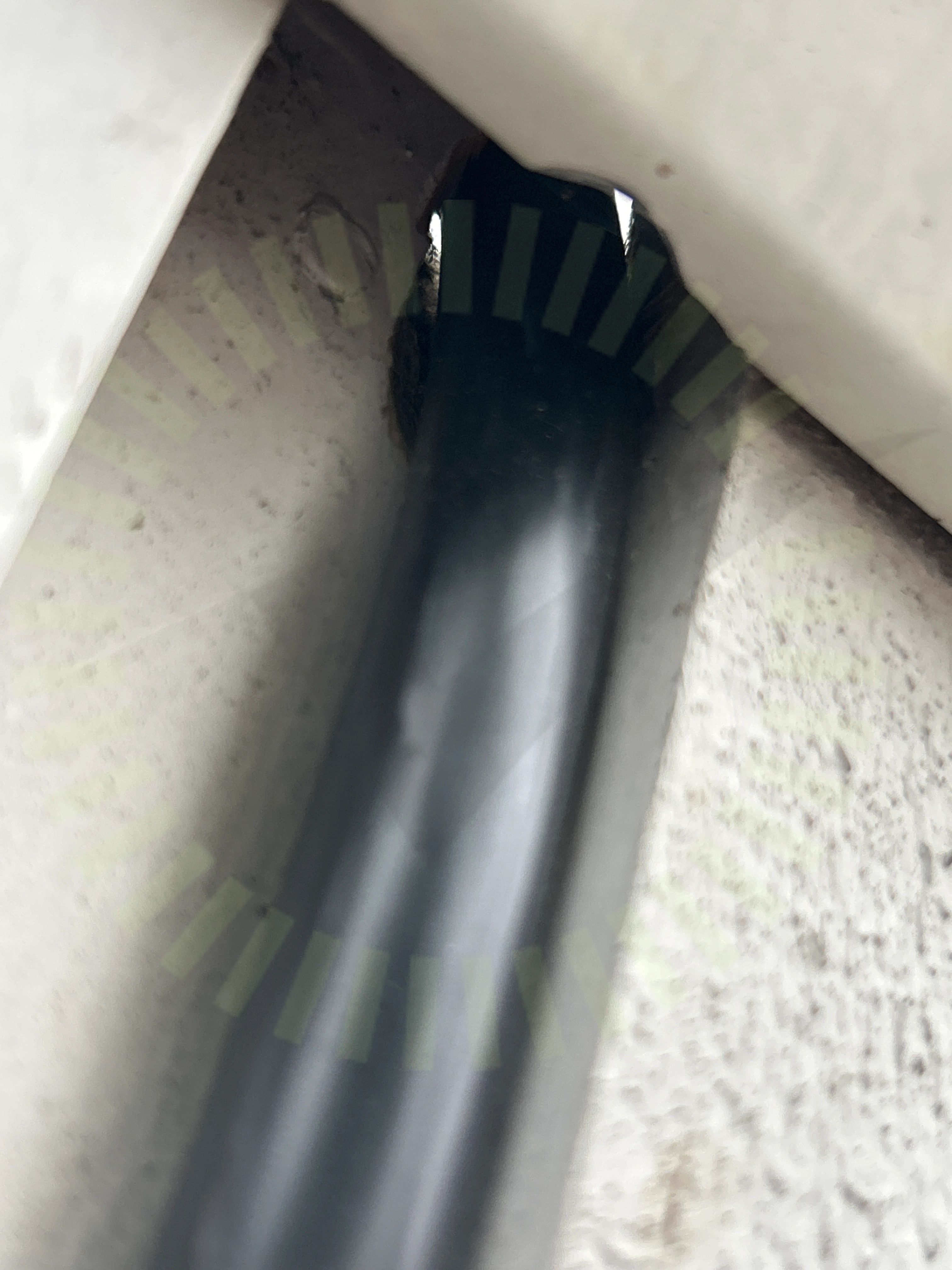

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

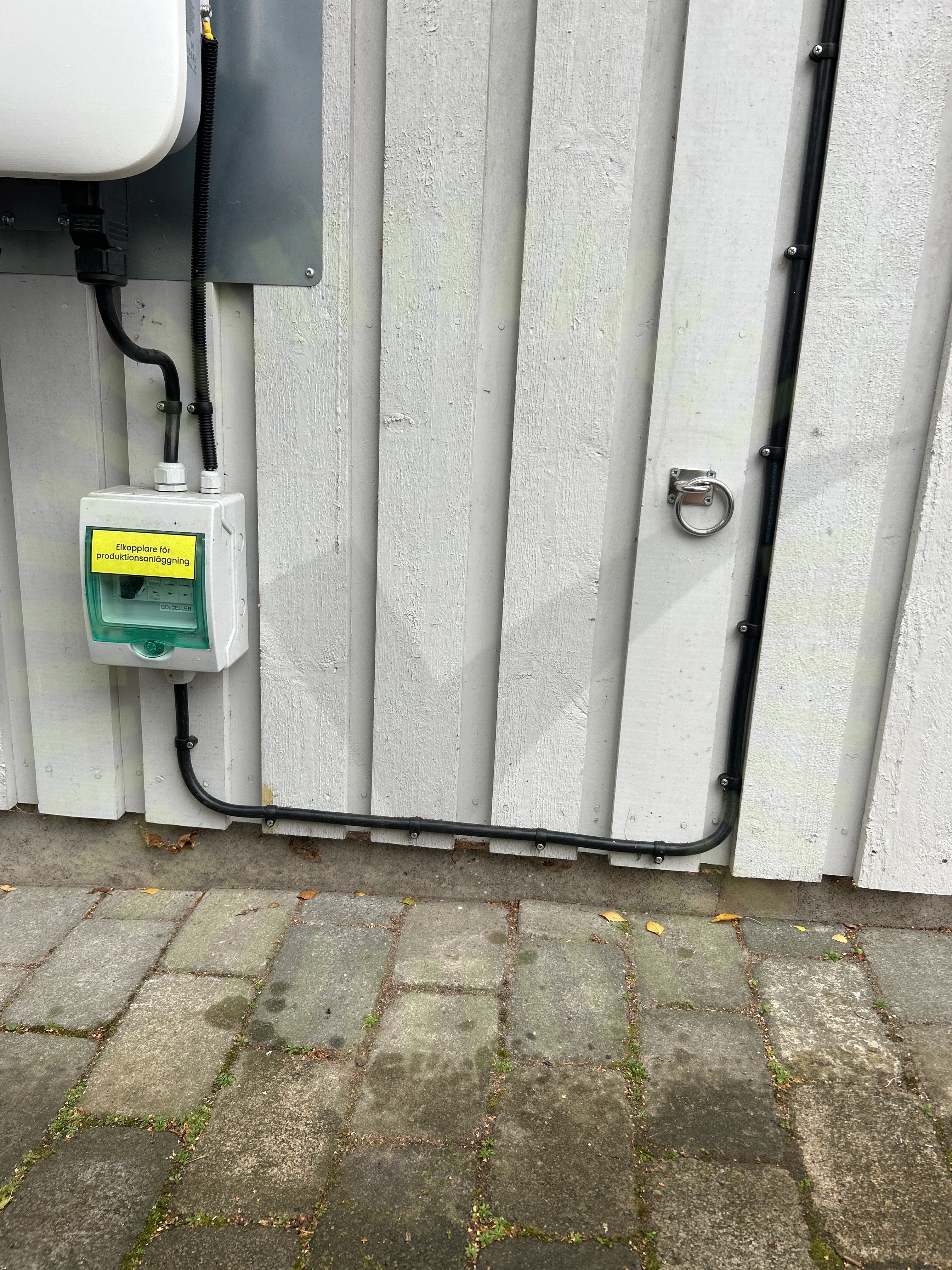

6.3 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

32/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
