Besiktningsrapport
8.5
Installation genom
Sol i Väst
Datum
6 december 2023
Ort
Höllviken, Skåne län
Avstånd närliggande objekt
DC Kontakter
Genomföringar

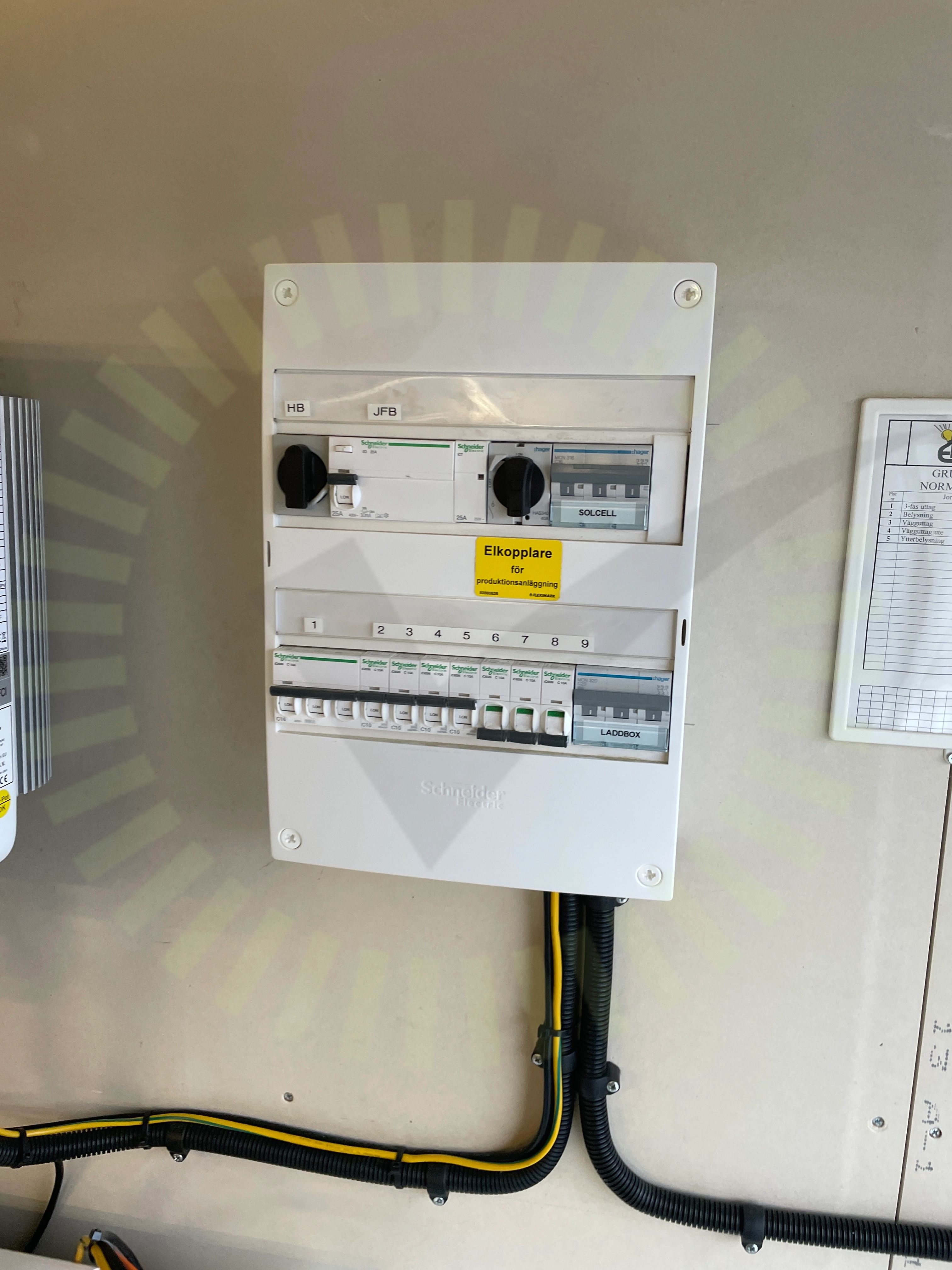

+ 1
89% godkända
11% ej godkända
Om installationen
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Batteri
Growatt ARK XH Battery System
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
7/7
Avstånd
Fastsäkring av produkt
Kommunikation
Kontakter
Omgivningstemperatur
PE
Väderskydd
Varselmärkning
Anmärkningar
2/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
2.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för likspänning
Växelriktare
Anmärkningar
3/35
3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

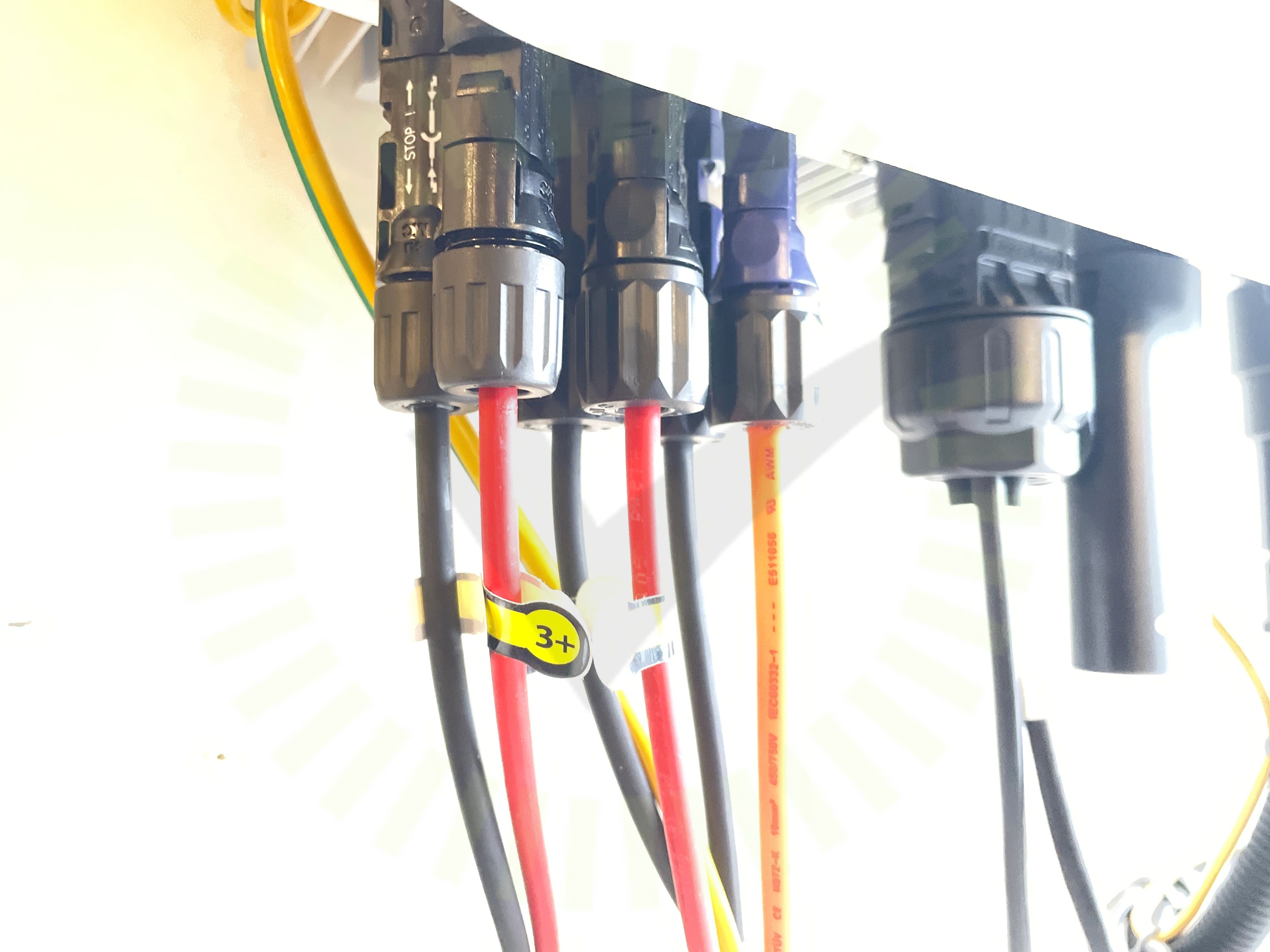

3.2 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

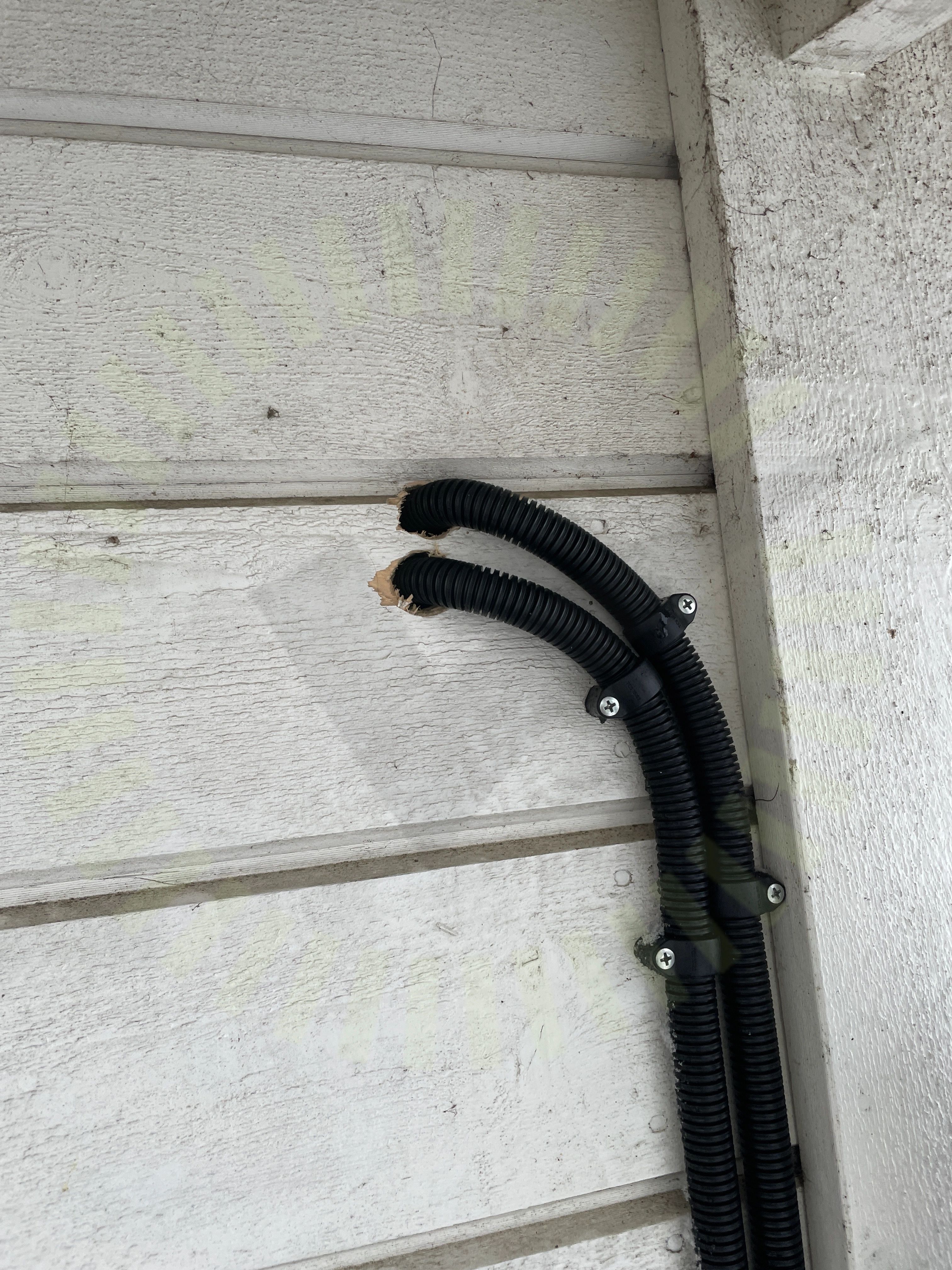

3.3 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
32/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
