1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.0
Installation genom
Sol i Väst
Datum
9 oktober 2023
Ort
Torslanda, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerSine Energy: SN(xxx)-108M
MontagesystemESDEC Stående Falstak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Tak 1, ESDEC Stående Falstak
Anmärkningar
7/24

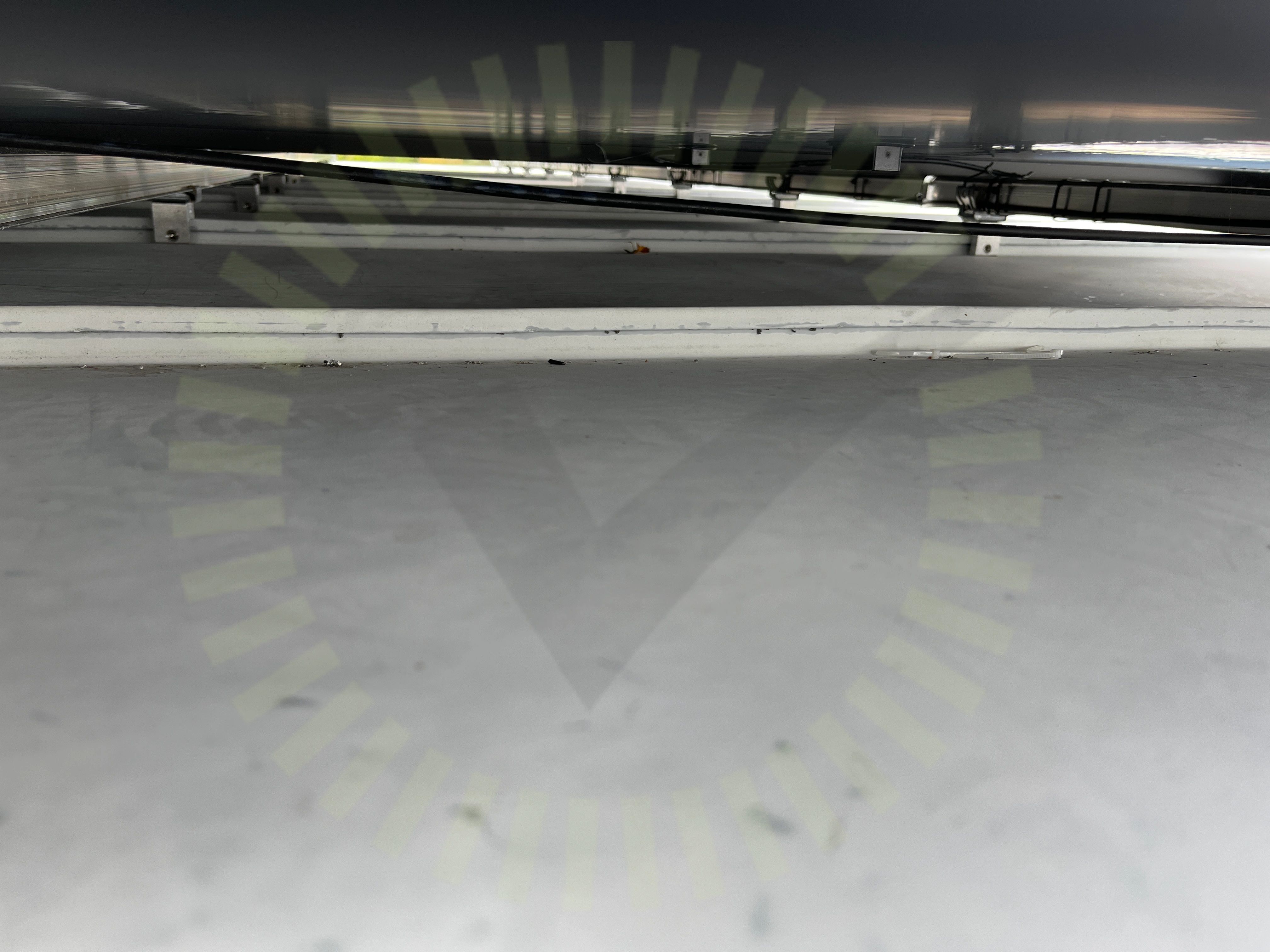

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

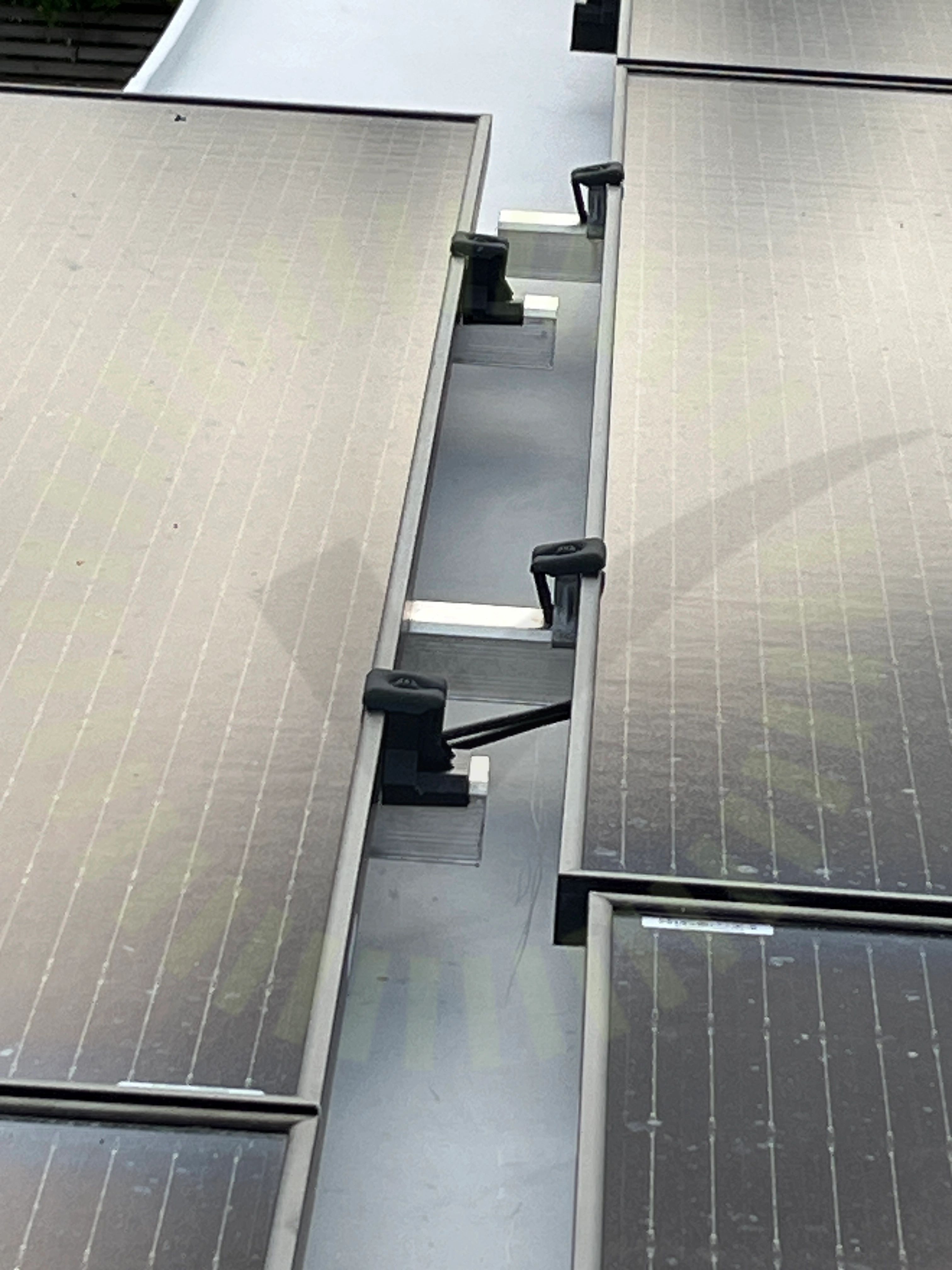

2.2 Skenans utstick för klämma
Inte godkändSkenans utstick för ändklämma är inte korrekt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 22

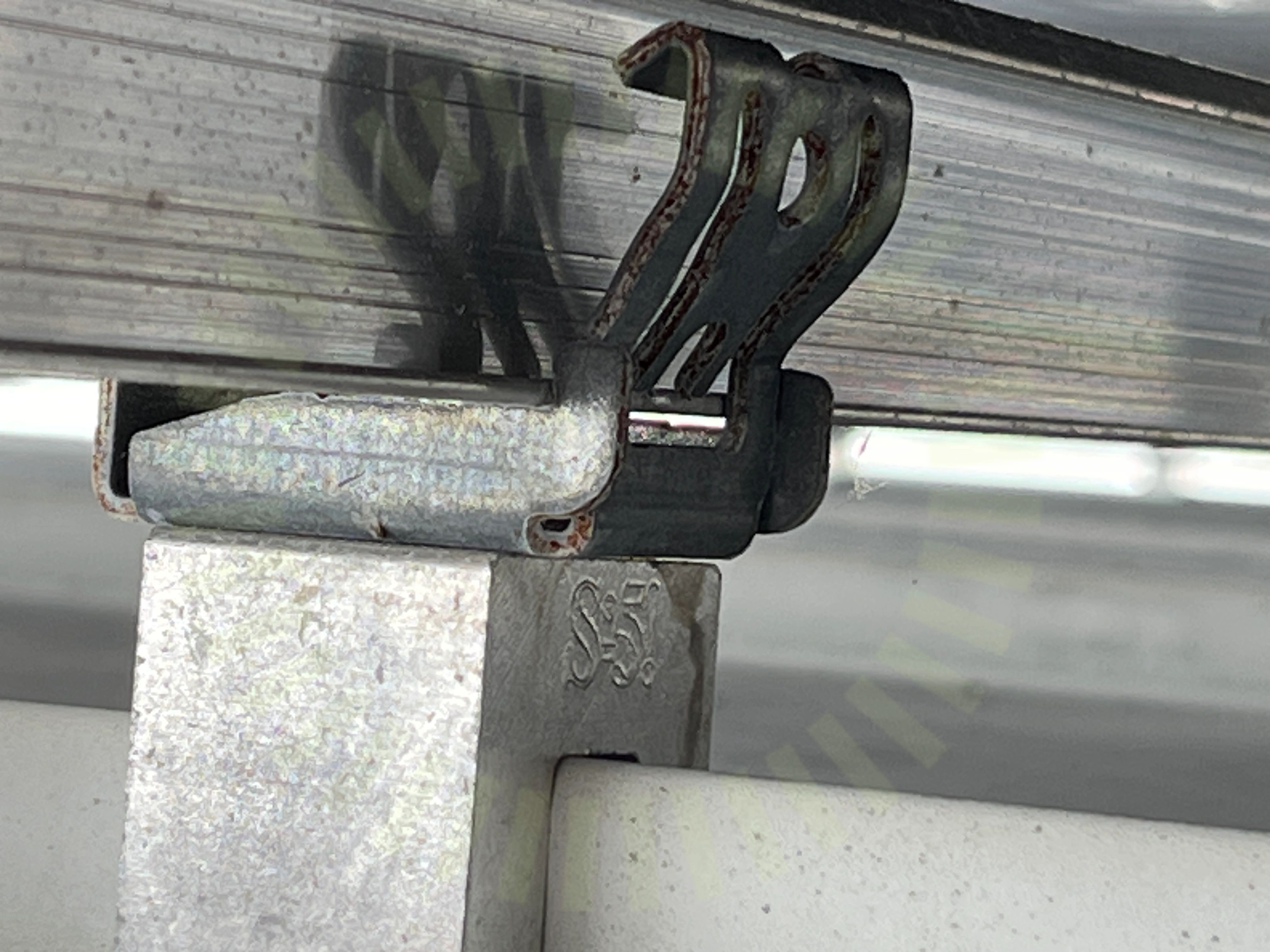

2.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 14

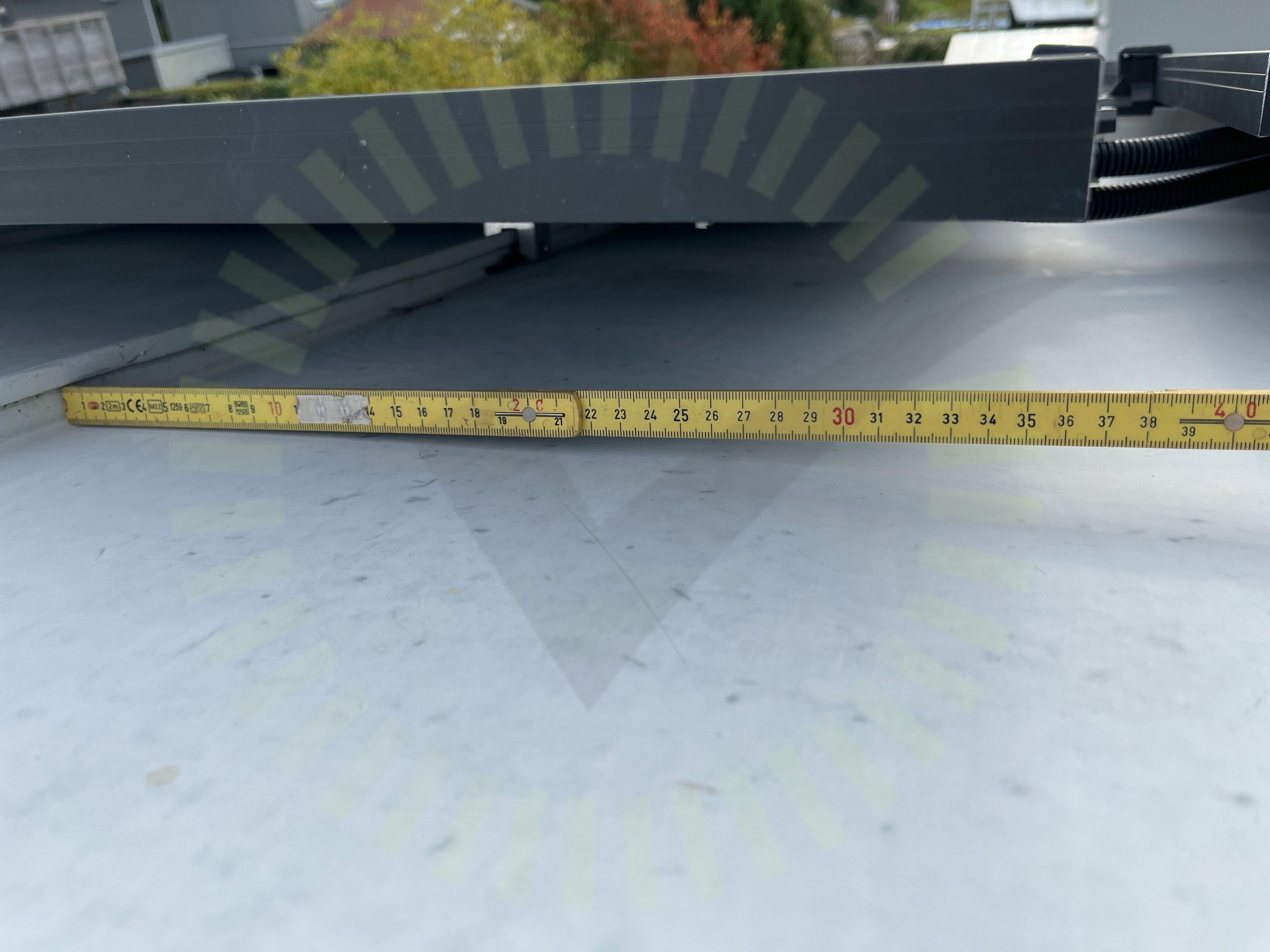

2.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 21
2.5 Snö- och Vindlastberäkning
Inte godkändPanelerna är inte placerade enligt lastberäkningen.
Tillverkarens montageanvisningar

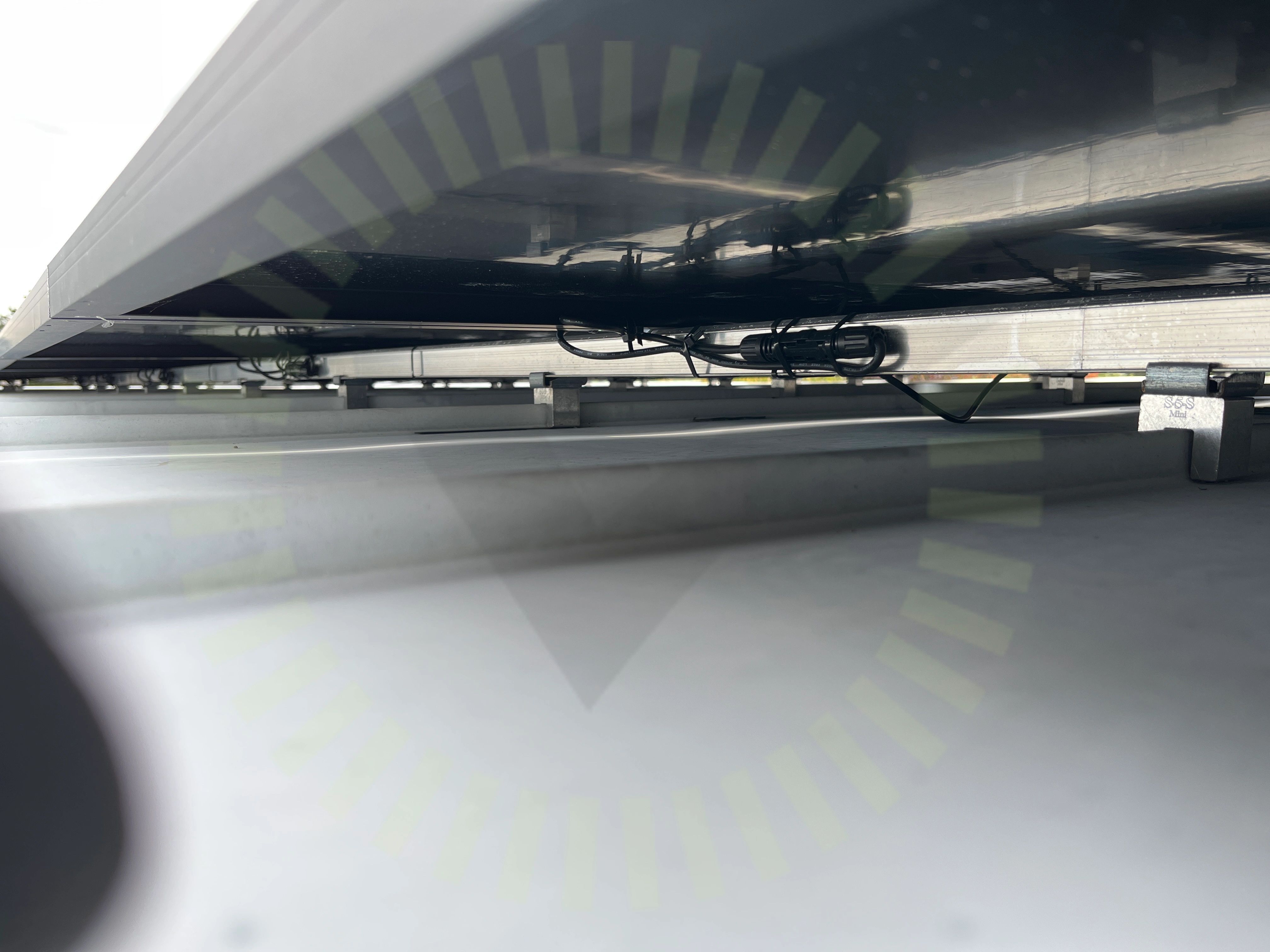

2.6 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt saknas efter tillverkarens krav.
Snö- och vindlastberäkning / Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

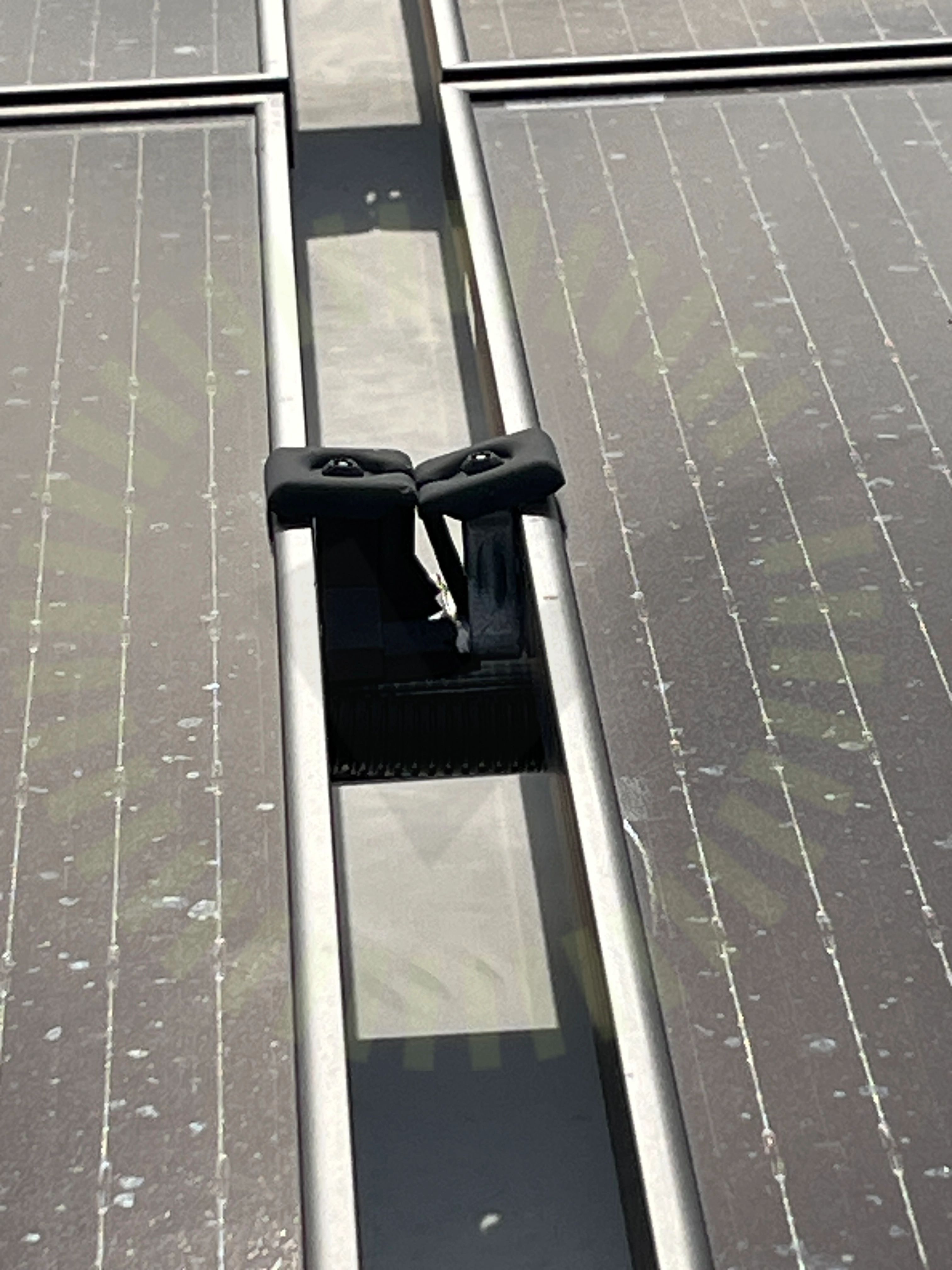

2.7 Ändklämmor
Inte godkändÄndklämmor är inte monterade rätt, för hårt dragen.
Godkända kontrollpunkter
17/24CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelstorlekSkada på klämmorSkadorSkenskarvarSäkerhetsavståndTakgenomföringVal av klämmaVäderbeständigt material
Tak 1, Sine Energy: SN(xxx)-108M
Anmärkningar
5/17

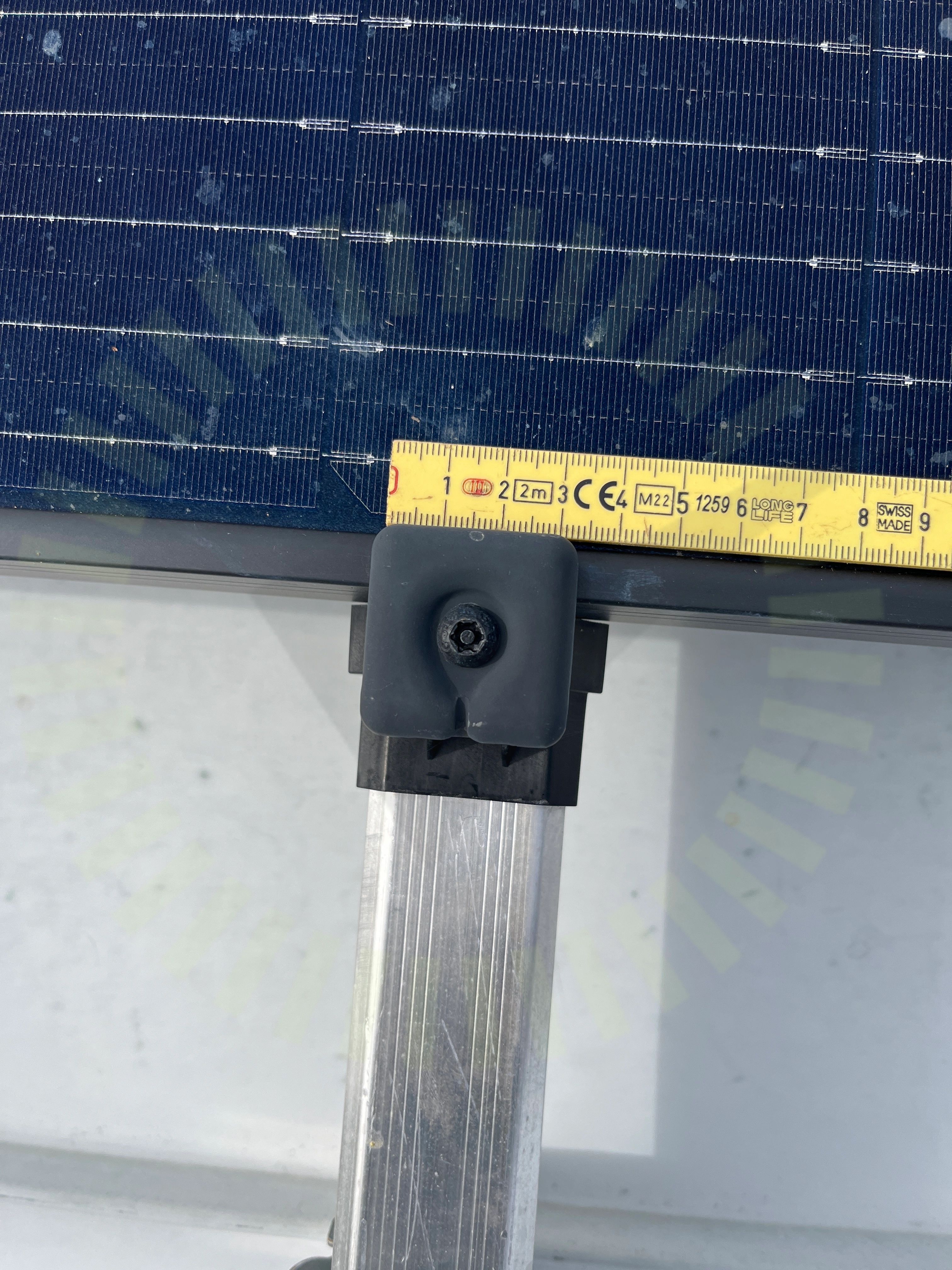

3.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8

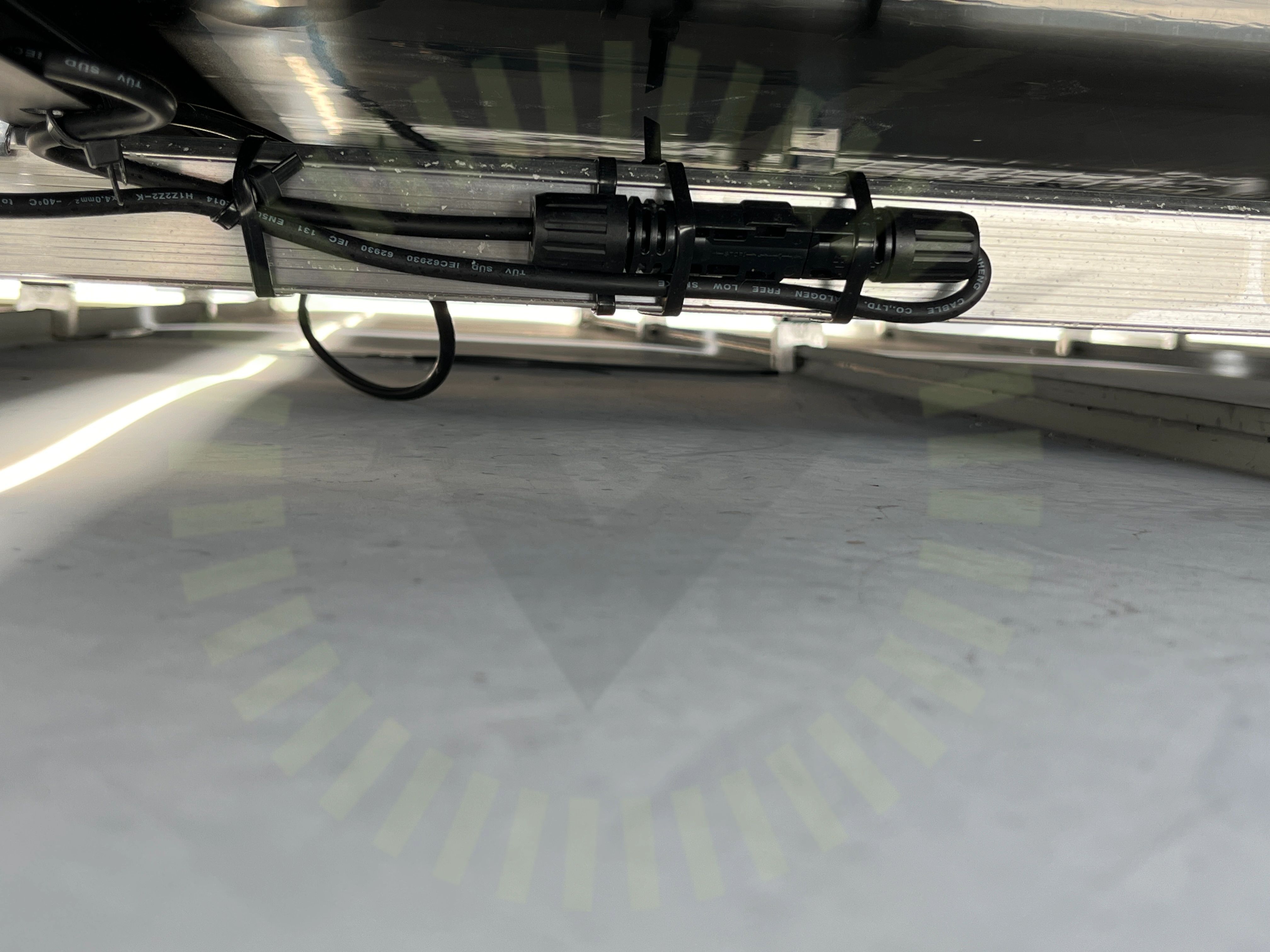

3.3 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 15

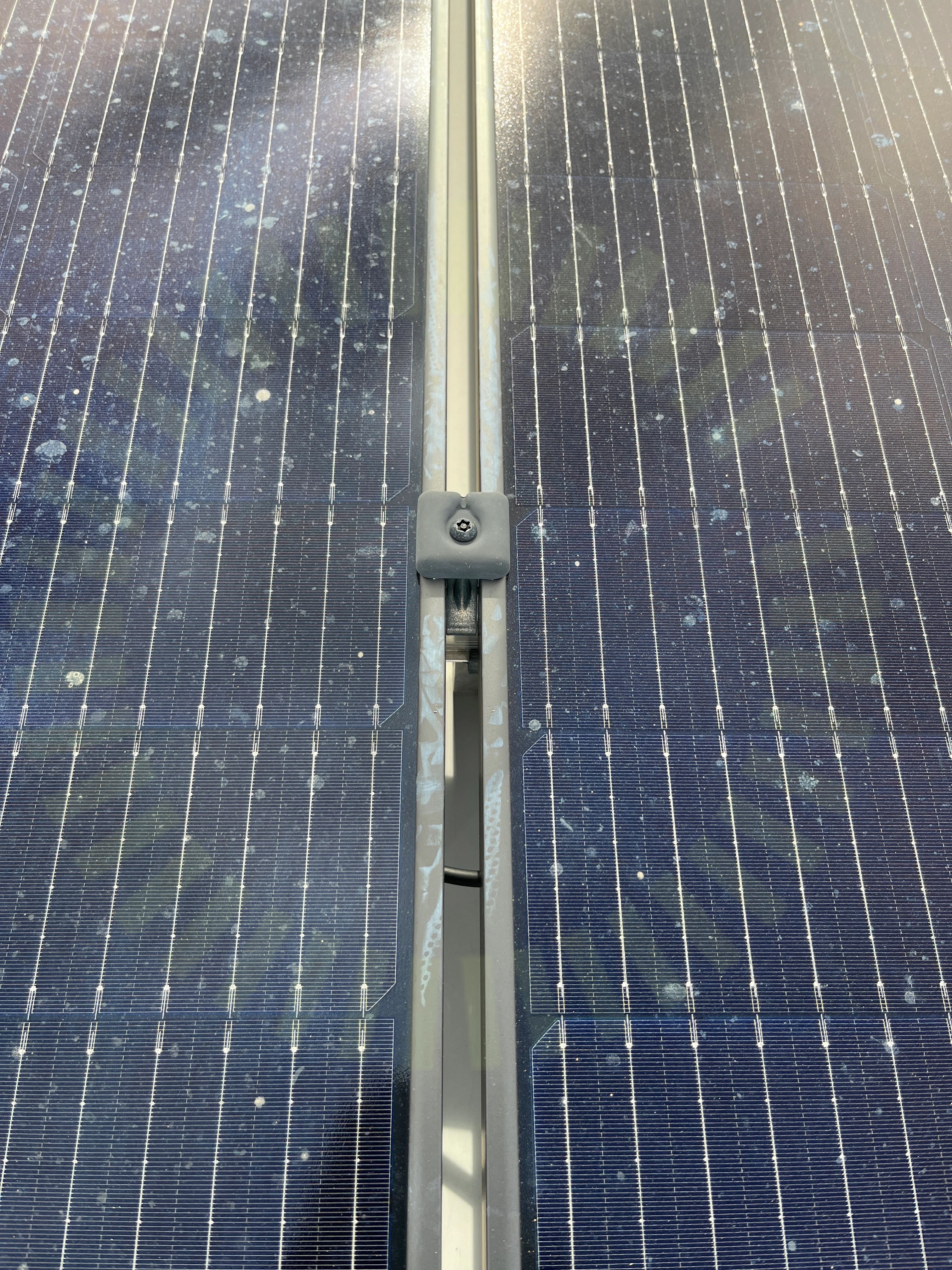

3.4 Punktbelastning
Inte godkändPanelramarna har fotavtryck på sig och kan därför ha skadat panelerna.

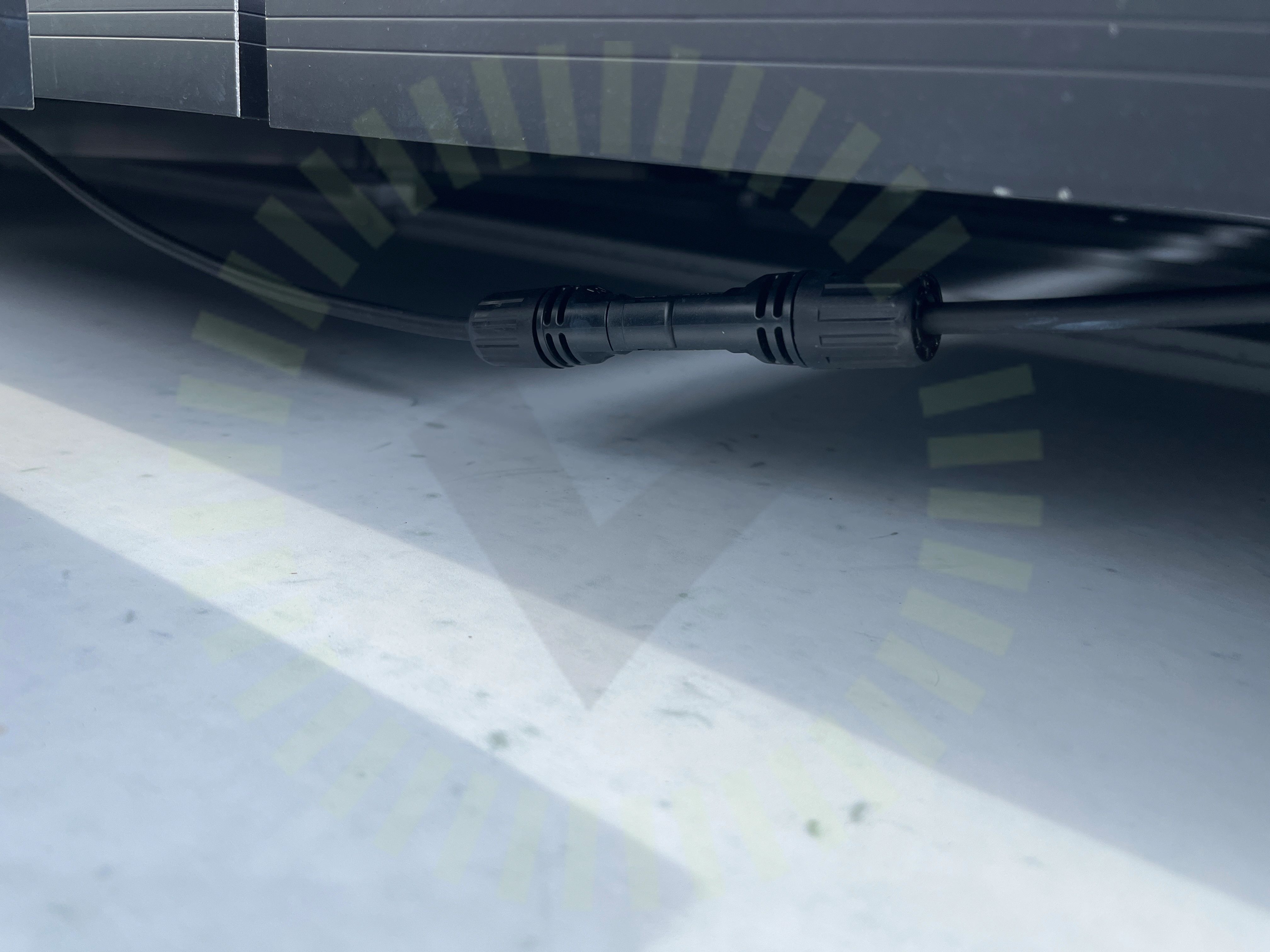

3.5 Stress på kontakter
Inte godkändKontakten hänger i luften och utsätts för stress.
SS 436 40 00, 712.526
Godkända kontrollpunkter
11/17Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonLutningPanelramar separeradeSkador på panelSkuggningSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/345.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
Godkända kontrollpunkter
32/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Strängdesign
