1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.3
Installation genom
Sesol
Datum
10 november 2023
Ort
Hindås, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerLongi LR5-66HPH 480-505M
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
1/42

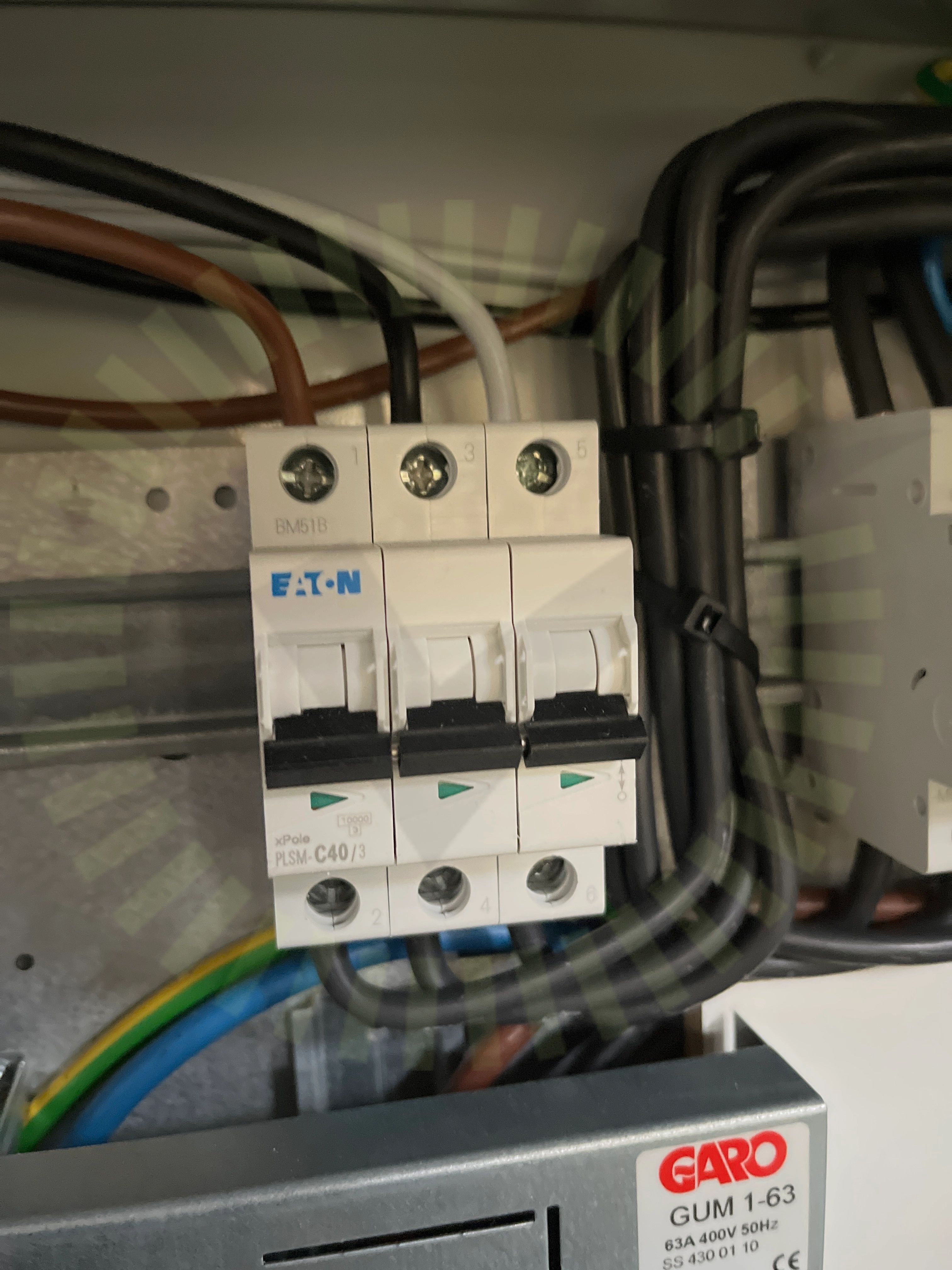

2.1 Kabeldimensionering
Inte godkändVald säkring är större än lämpligt för det valda kablaget. 10mm2 kabel.
Godkända kontrollpunkter
41/42AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi LR5-66HPH 480-505M
Anmärkningar
2/17

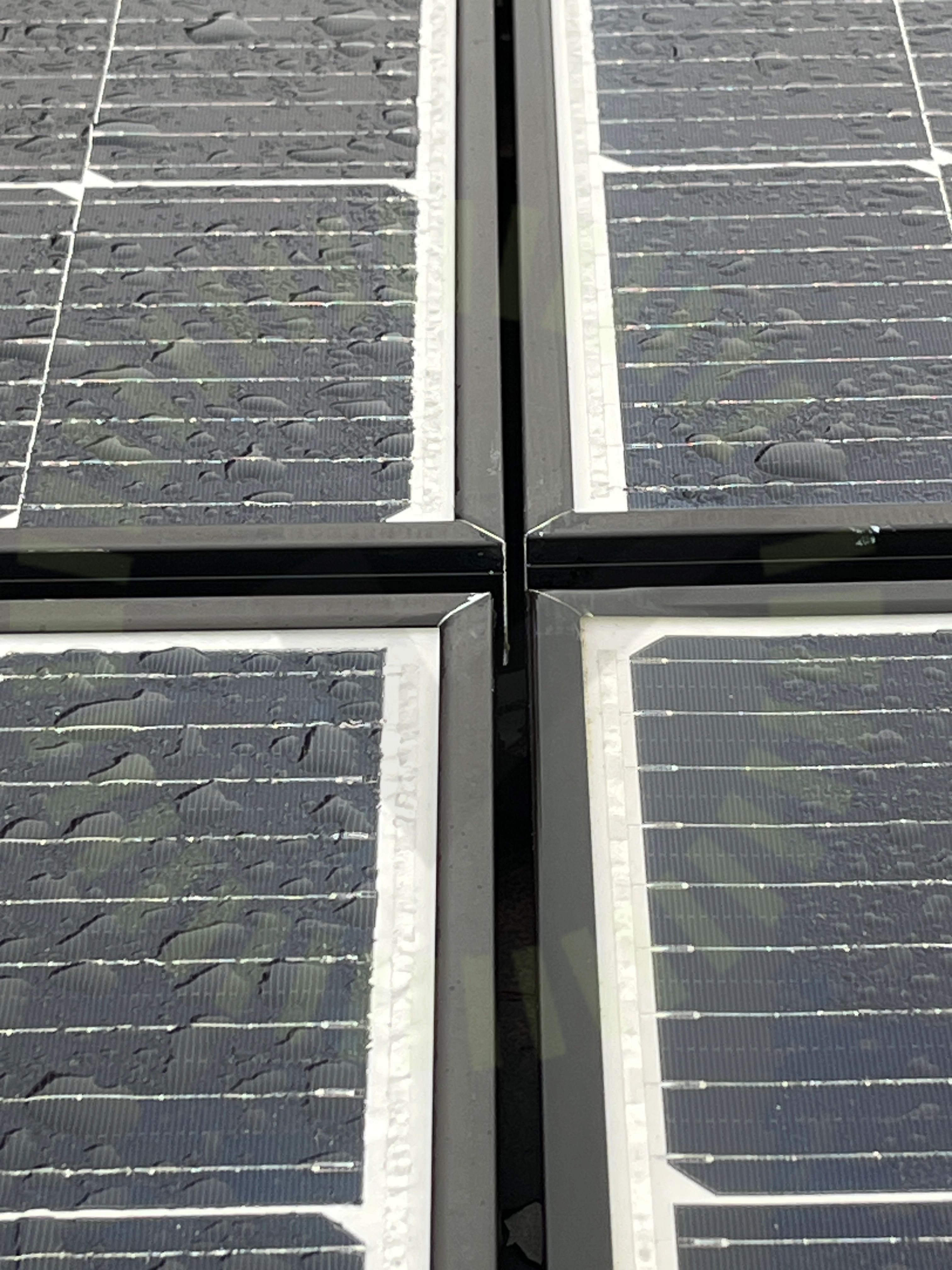

3.1 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Weland Stål: Falsfäste
Anmärkningar
2/23

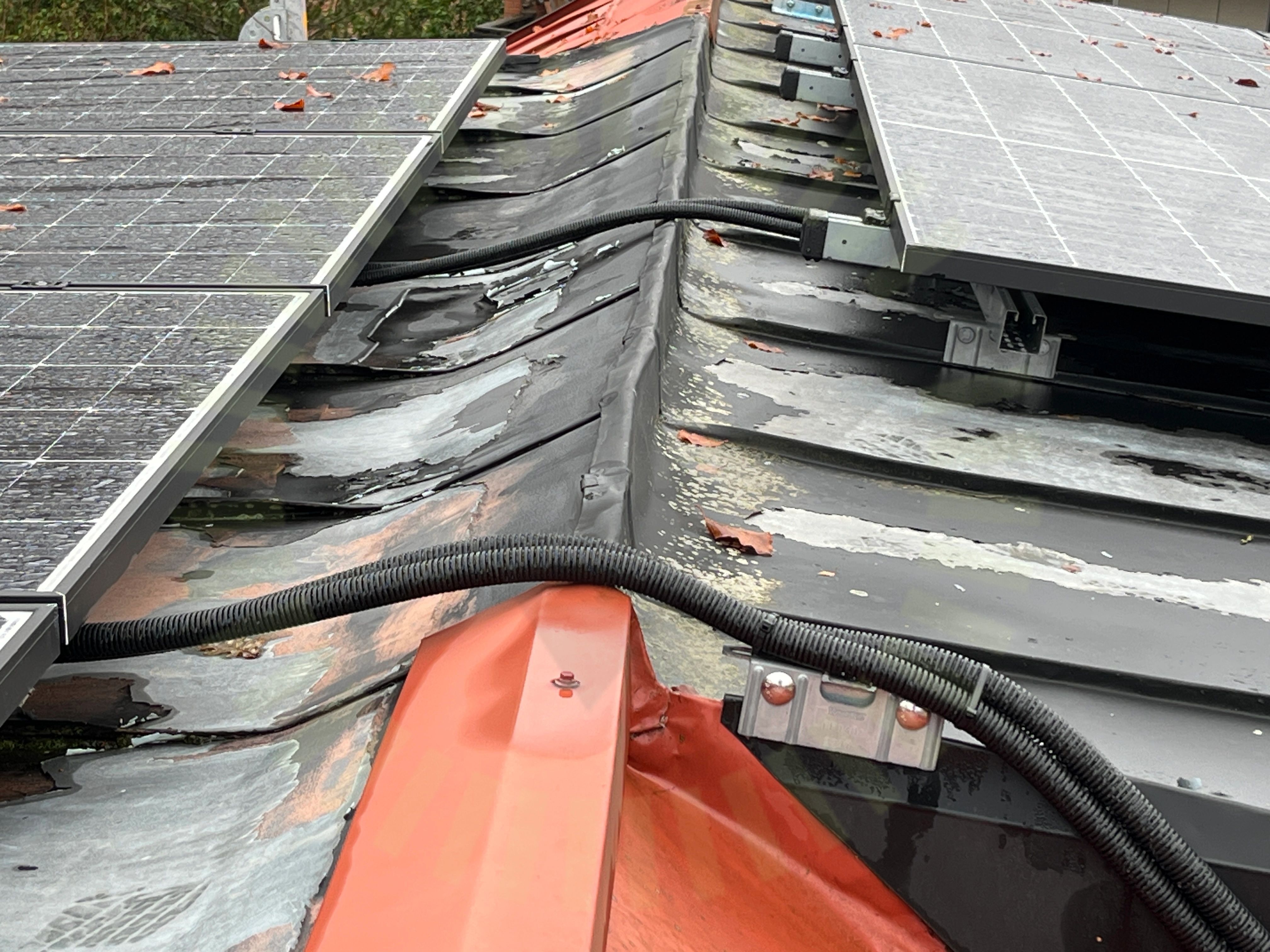

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
5.2 Underbyggnad
Inte godkändUnderbyggnad klarar inte av tryckkrafter i sektion 1.1, komplettering med fler infästningar krävs.
Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
Godkända kontrollpunkter
21/23DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandraSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor skena
