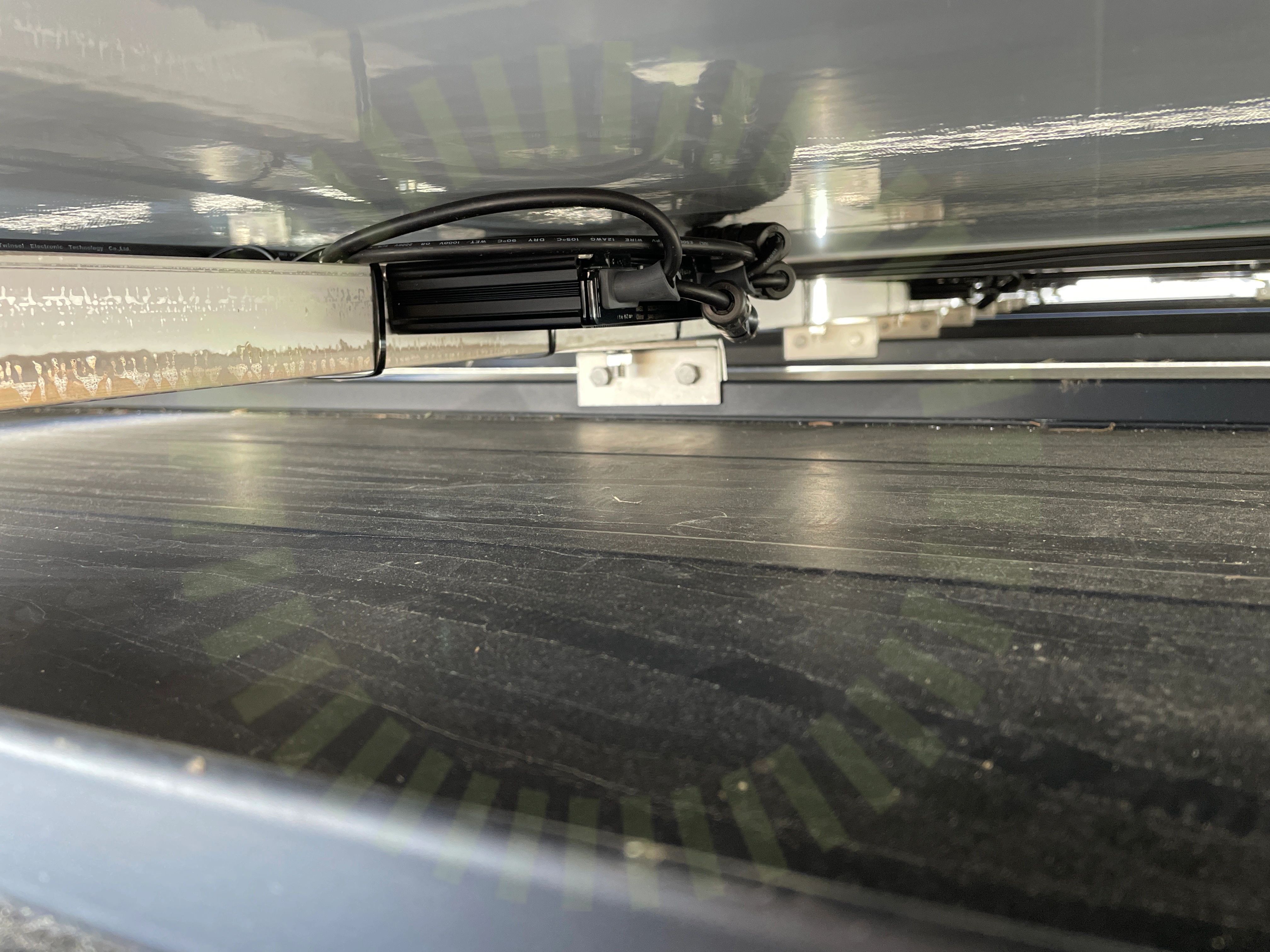

1.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
28 april 2023
Ort
Åryd, Kronobergs län
85% godkända15% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareSolarEdge: S-Serie
MontagesystemWasi: Falsad plåt
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Risen: RSM40-8 385-405W
Anmärkningar
3/17
1.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan och kabeln ligger spänd

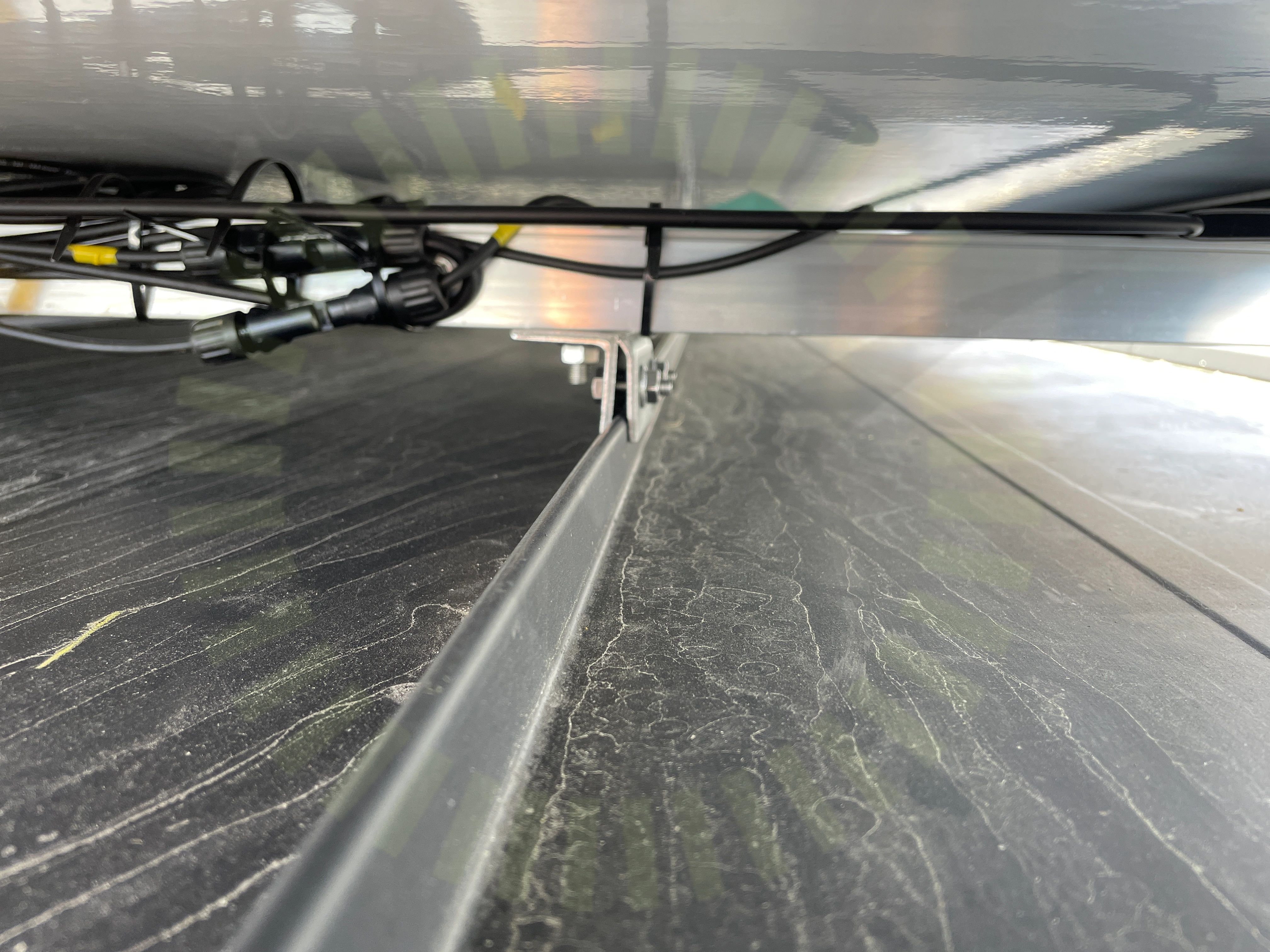

1.3 Stress på kontakter
Inte godkändKabel ska gå 20 mm rak ur kontakt
Staubli monteringsanvisning PV_MA71
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
SolarEdge: SE3K-10K
Anmärkningar
2/35
2.1 Avstånd
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 27

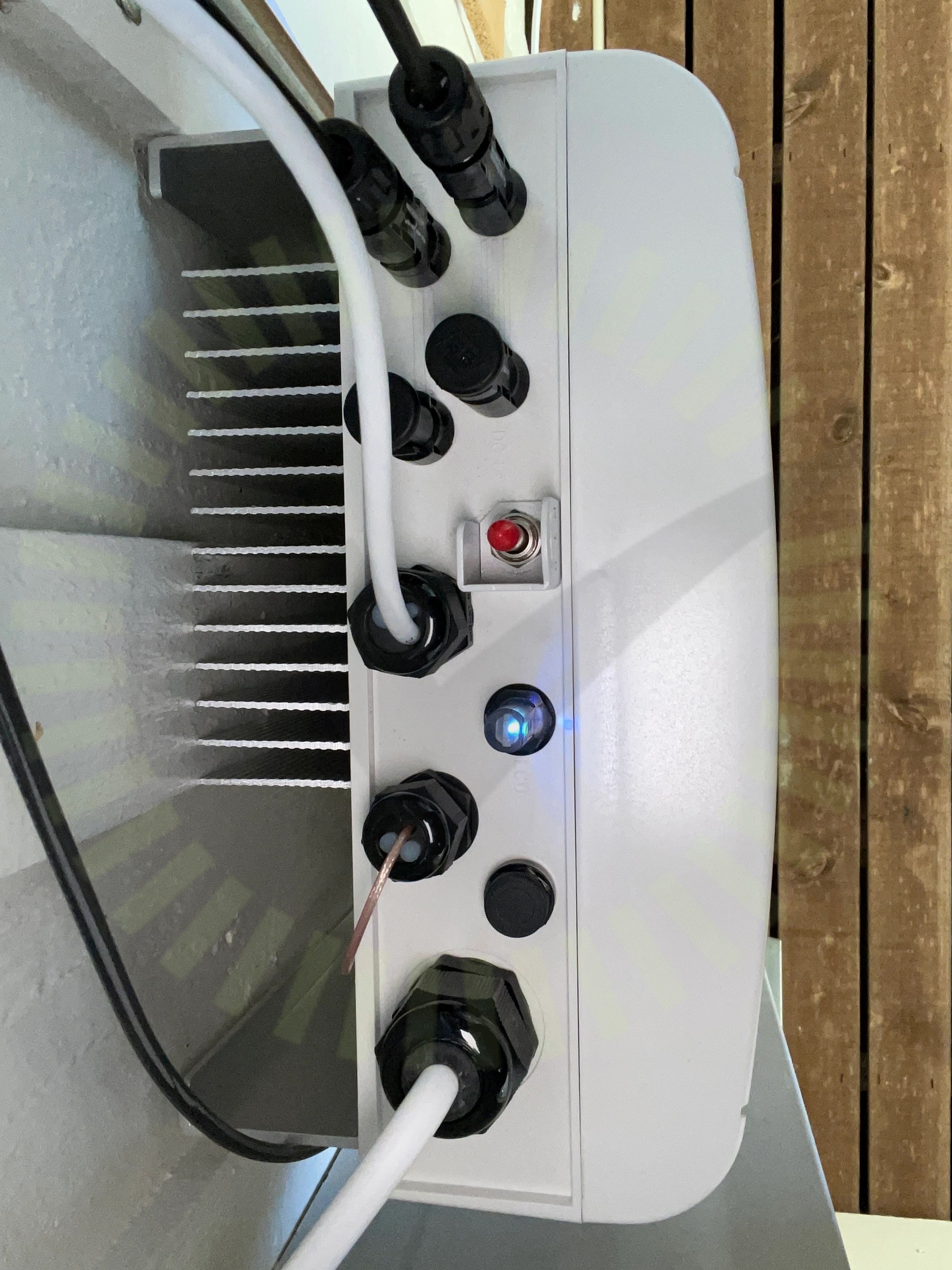

2.2 Förskruvning
Inte godkändFörskruvningen håller inte signalkablar på plats
Godkända kontrollpunkter
33/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
2/23.1 Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar

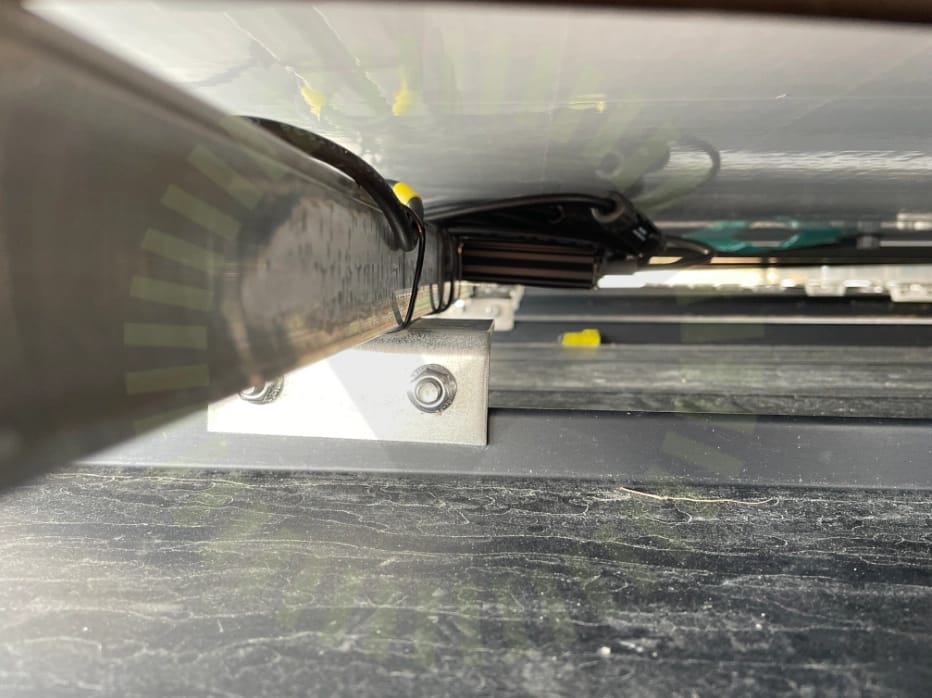

3.2 Placering
Inte godkändSka vara 10 mm till skenan från optimerarens hölje
Tillverkarens anvisningar
Wasi: Falsad plåt
Anmärkningar
4/15

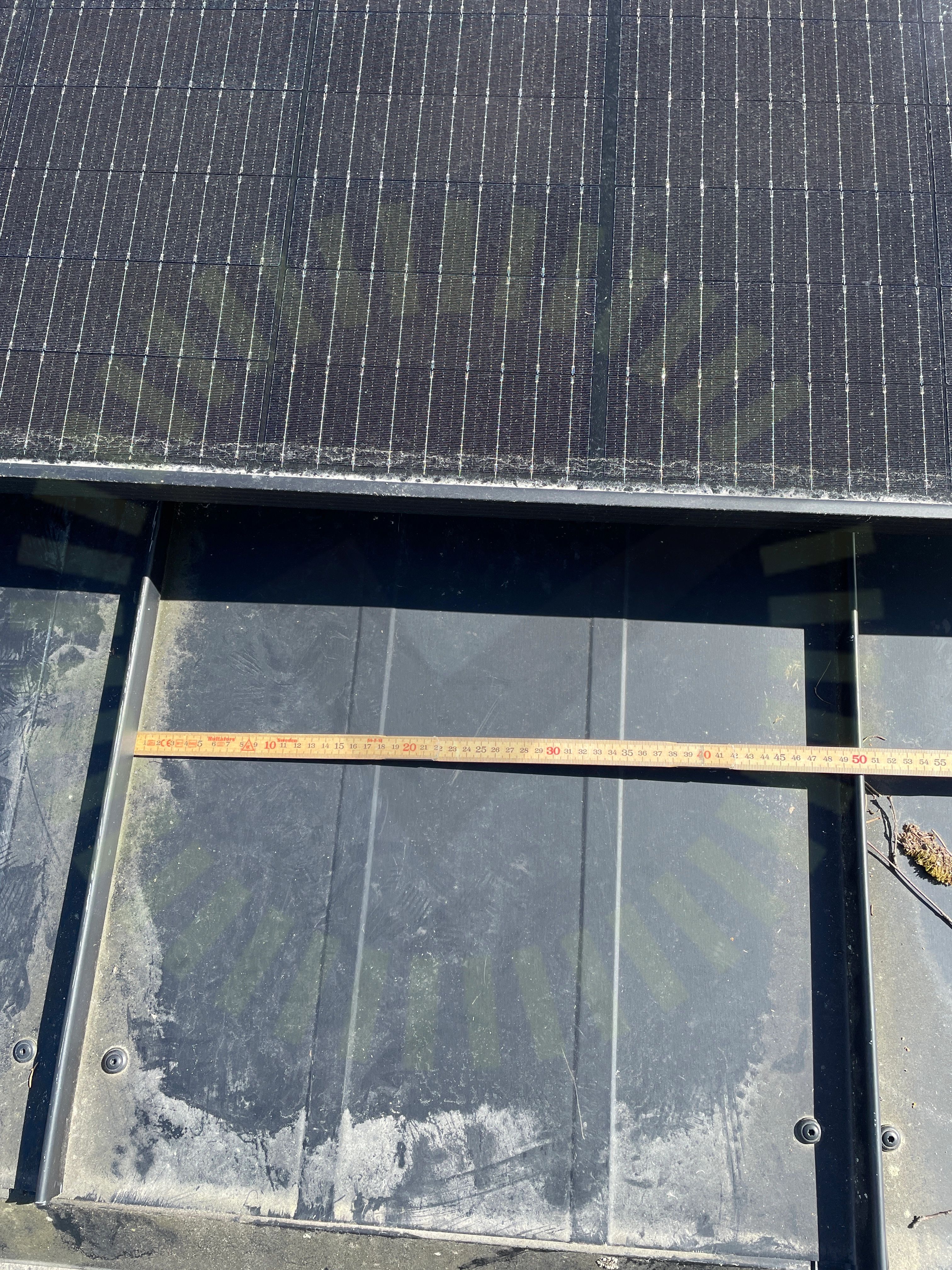

4.1 CC mått Infästning
Inte godkändLastberäkning från tillverkare saknas. Installatören har skrivit egen beräkning med cc 60 cm
Tillverkarens anvisningar

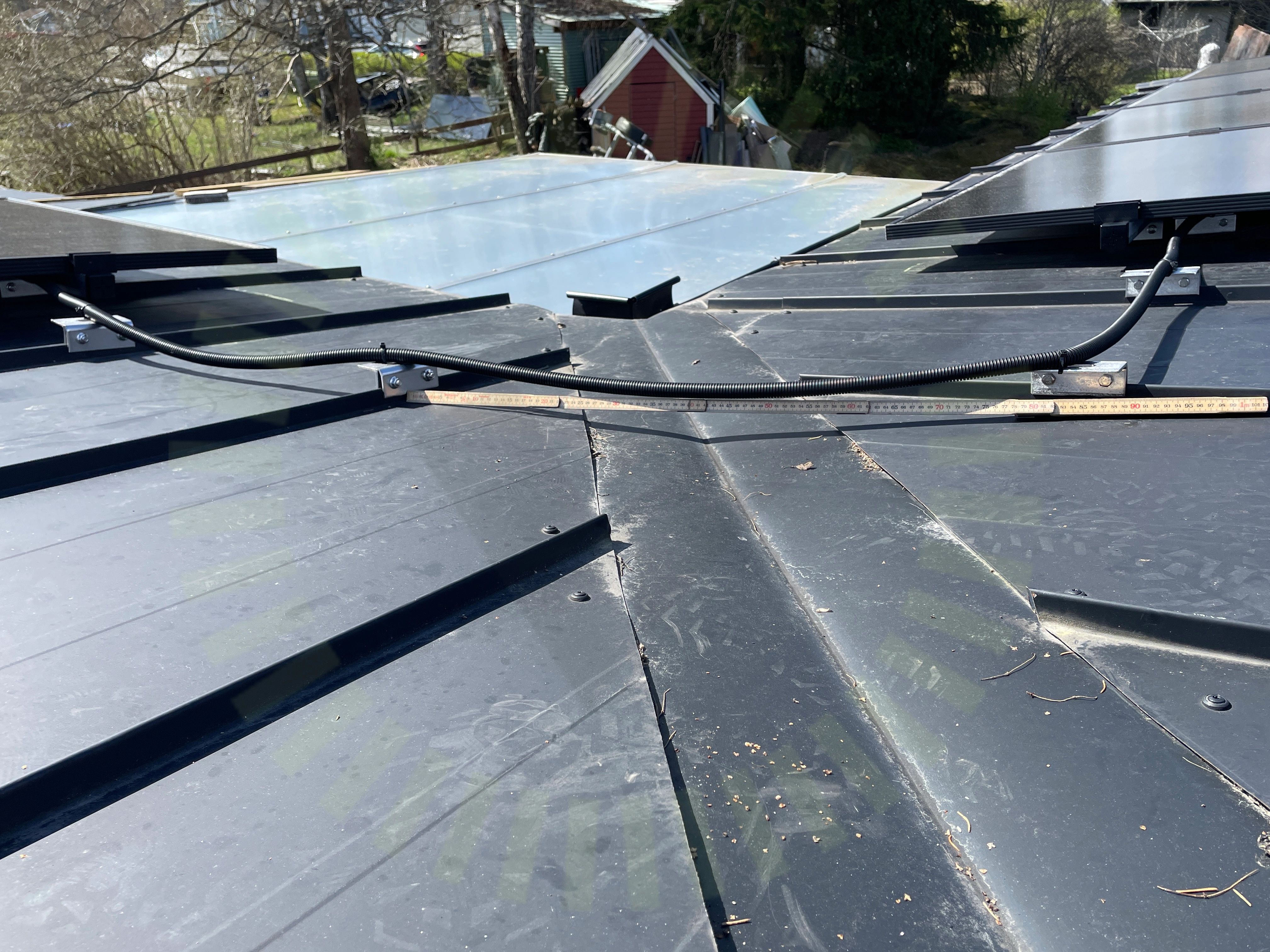

4.2 Kabeldragning mellan takytor
Inte godkändKabel kommer påverkas av töande eller glidande snömassor
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkningen saknar panellayout och är inte från tillverkaren
4.4 Termisk brytpunkt
Inte godkändUnderlag som visar när och om en termisk brytpunkt behövs saknas.
Tillverkarens anvisningar
Godkända kontrollpunkter
11/15Främmande materialFöremål mellan skena och panelramInfästningarnas kontaktKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängVäderbeständigt materialÄndklämmor
