Besiktningsrapport
8.6
Installation genom
Energy Effective Solutions
Datum
4 december 2023
Ort
Sigtuna, Stockholms län
Takkrokarnas CC
Klämmornas placering
Ändklämmor skena
+ 3
93% godkända
7% ej godkända
Om installationen
Paneler
Astronergy: CHSM54M(BL)-HC
Montagesystem
Weland Stål: Råspont
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
1/17
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Godkända kontrollpunkter
16/17
Tak 1, Weland Stål: Råspont
Anmärkningar
5/22

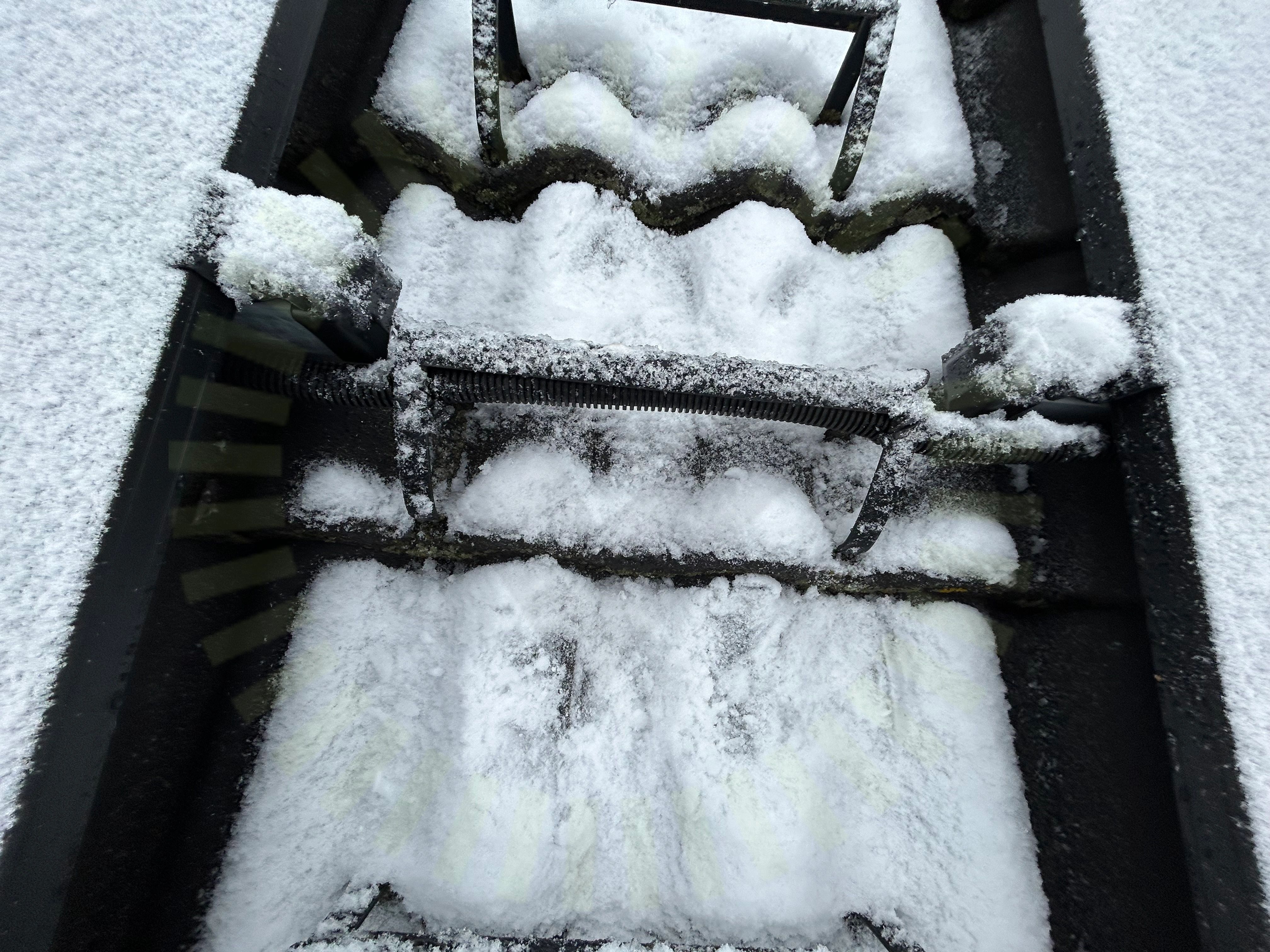

4.1 DC kabel förläggning
Inte godkänd
Kablage är olämpligt uppfäst.
4.2 Föremål mellan skena och panelram
Inte godkänd
Panelram ligger ovanpå klämmans bottendel.
4.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

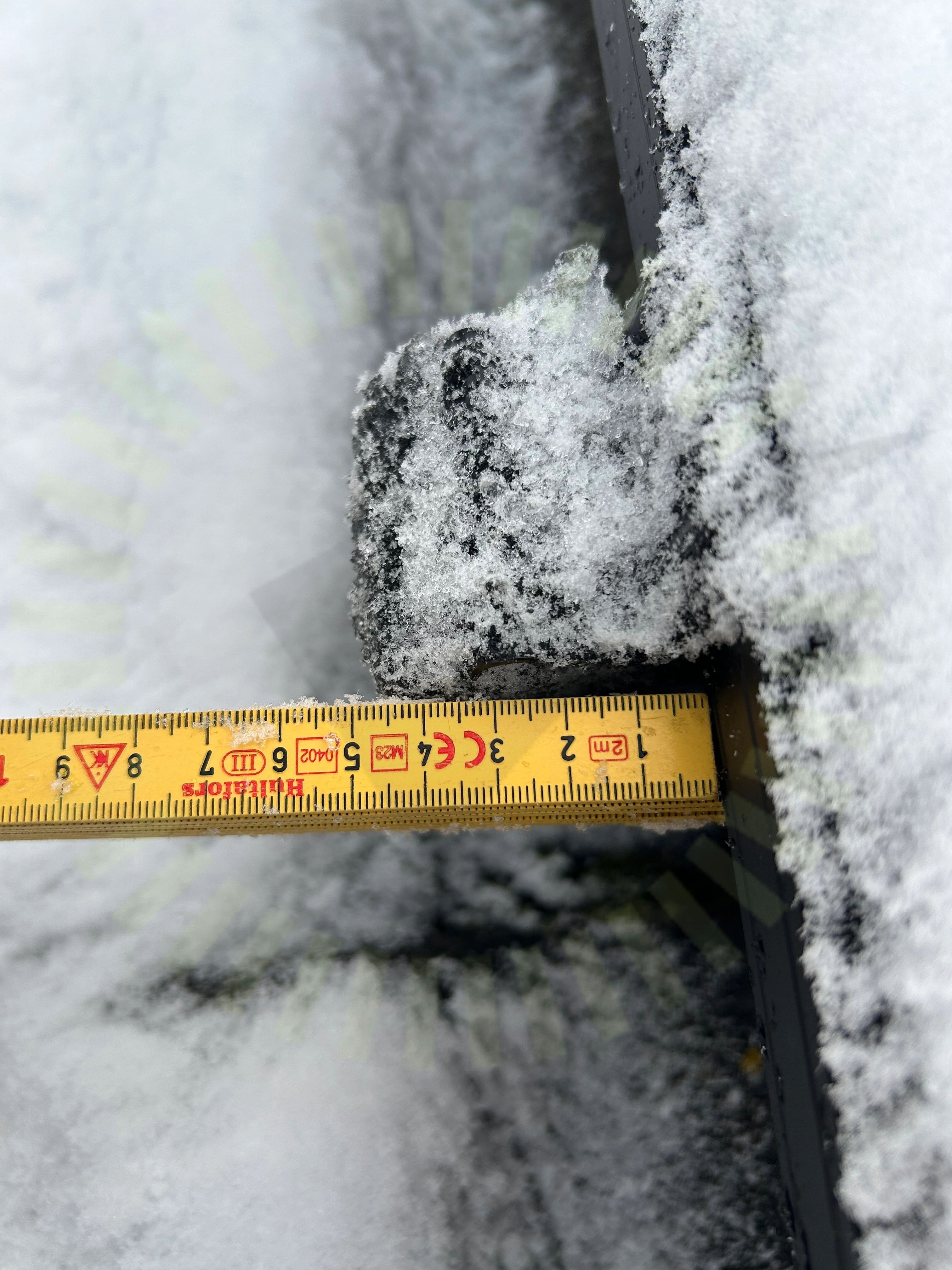

4.4 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
4.5 Takkrokarnas CC
Inte godkänd
Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.
Godkända kontrollpunkter
17/22
Undercentral
Anmärkningar
1/7

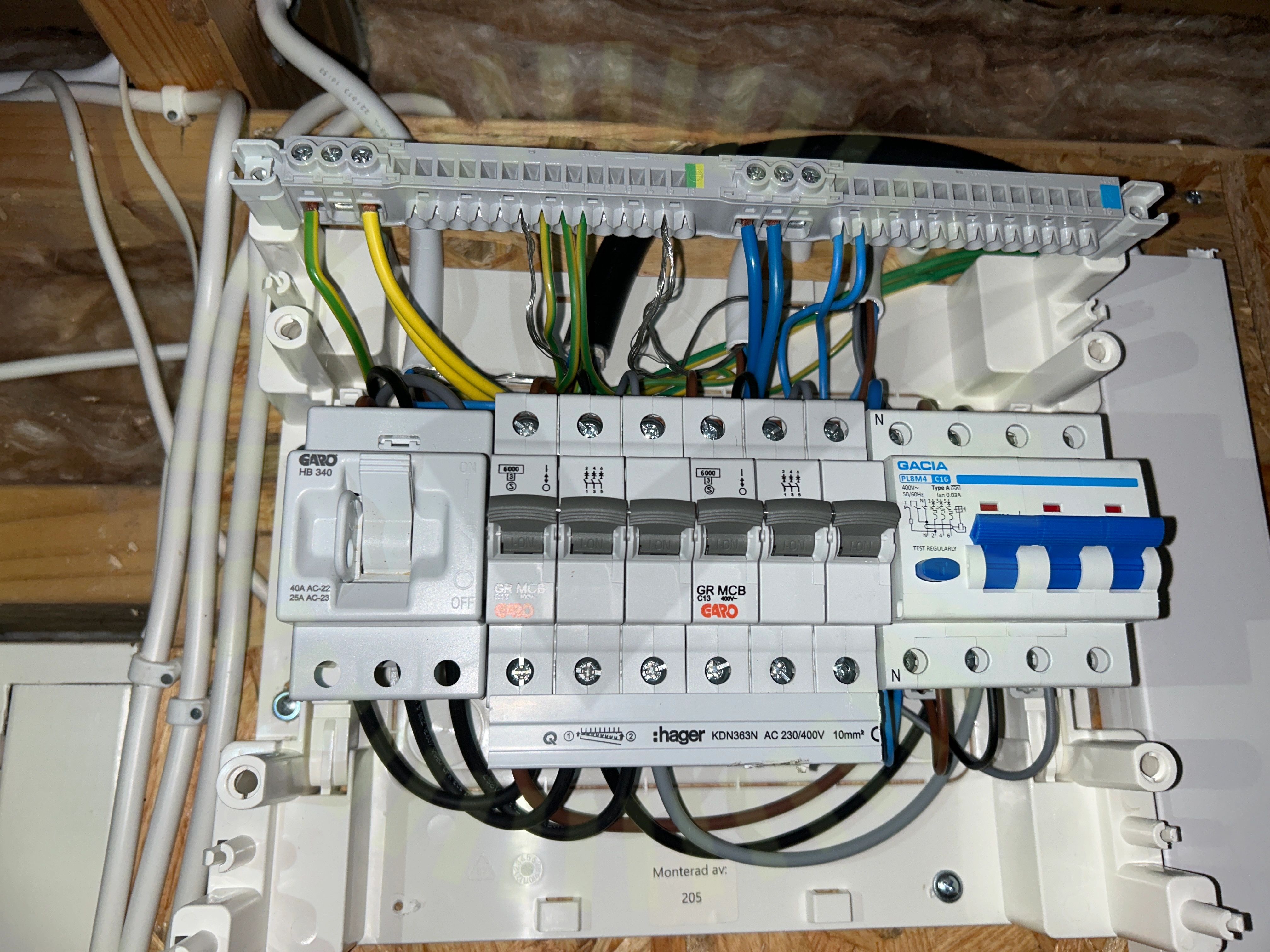

5.1 Fasskena
Inte godkänd
Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
