Besiktningsrapport

8.2

Installation genom

Svea Solar

Datum

15 juli 2026

Ort

Huddinge, Stockholms län

Kopplingslåda böjradie

Anslutning av ledare

84% godkända16% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05 380-395W

MontagesystemESDEC Lutande Panntak

TillbehörÖverspänningsskydd DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1: ESDEC Lutande Panntak

Anmärkningar

2/25

2.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.2 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1: Trina: Vertex DE09.05 380-395W

Anmärkningar

2/14

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

3.2 Strängförläggning

Inte godkänd

Paneler i olika väderstreck är anslutna i samma sträng.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Överspänningsskydd DC

Anmärkningar

1/4

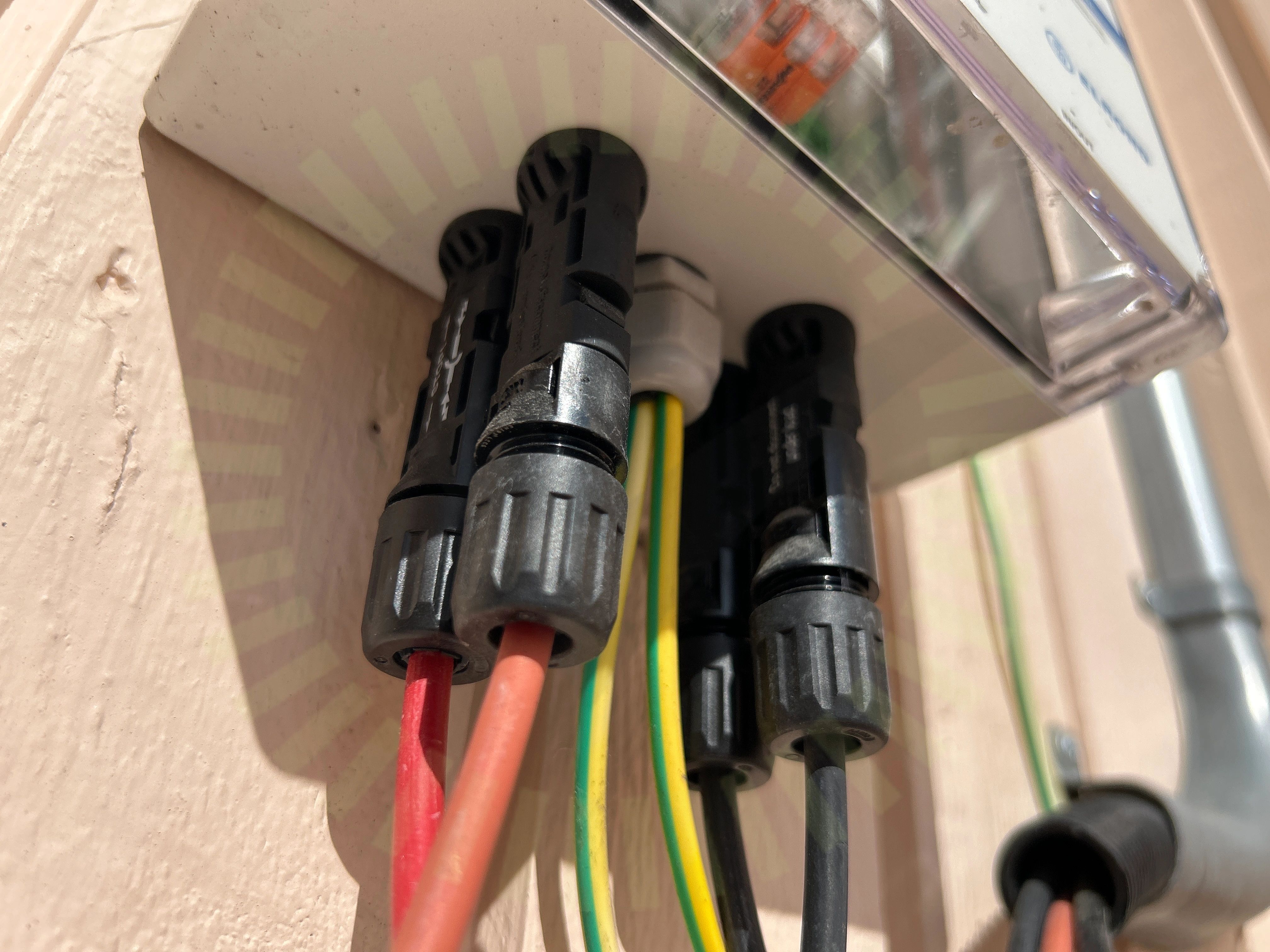

4.1 Anslutning av ledare

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

Godkända kontrollpunkter

2/4

Anslutning jordIndikering av tillstånd

Ej tillgängligt vid besiktning

1/4

Dimensionering
