Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Affärsverken Karlskrona

Datum

16 augusti 2023

Ort

Senoren, Blekinge län
Takkrokarnas CC
Klämmor rätt förläggning
Underliggande takpanna
78% godkända22% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR
OptimerareTigo: TS4
MontagesystemWeland Stål: Råspont
VäxelriktareFronius: SYMO 3-8.2 kW
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: Fronius
Affärsverken Karlskrona

Installerad av Affärsverken Karlskrona som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Mätprotokoll DC

Ej tillgängligt vid besiktning

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM60S20/21 355-375MR

Anmärkningar

5/16
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål ligger klämda mellan skena och panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

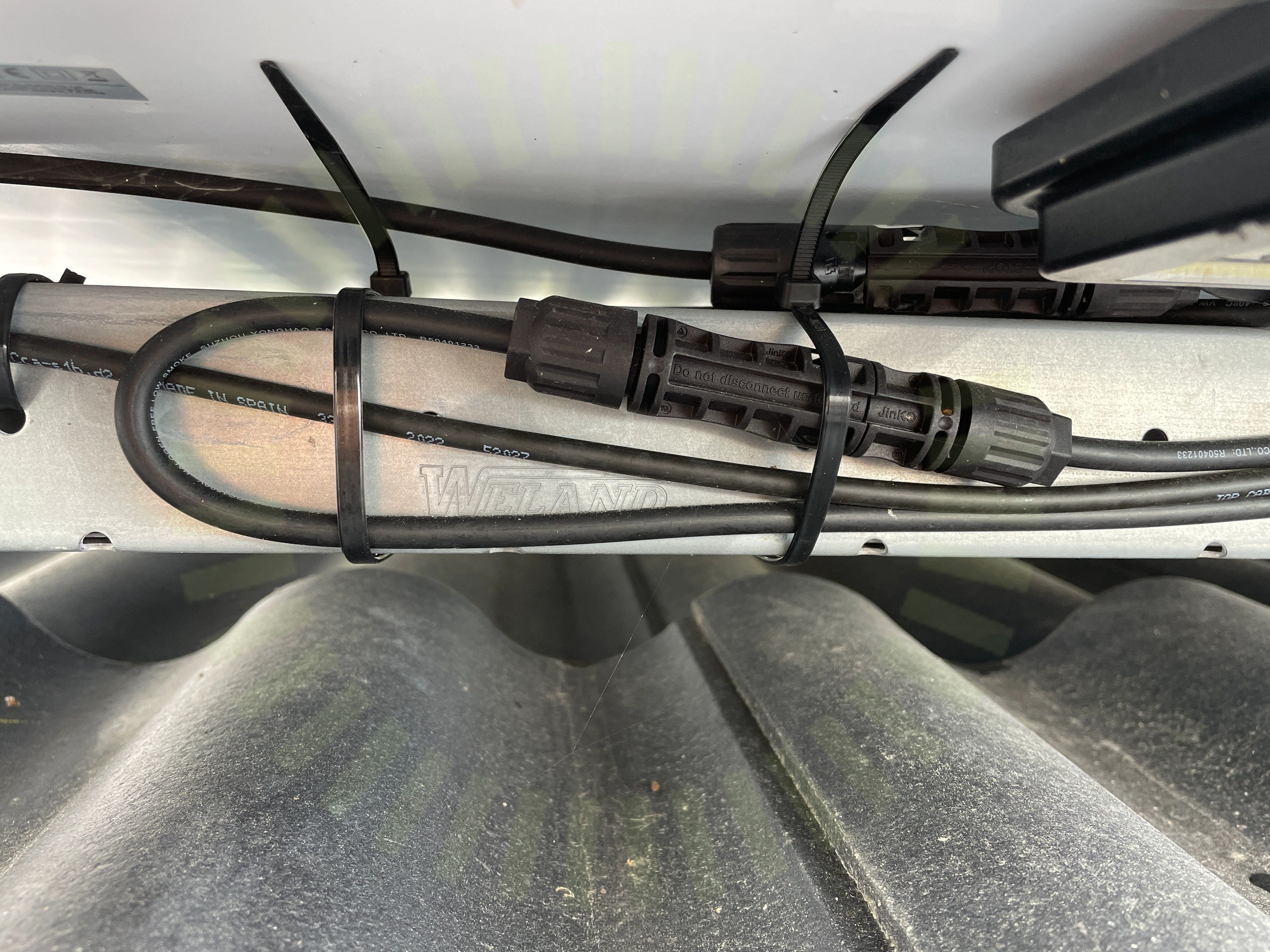

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Uppmätt 25 mm

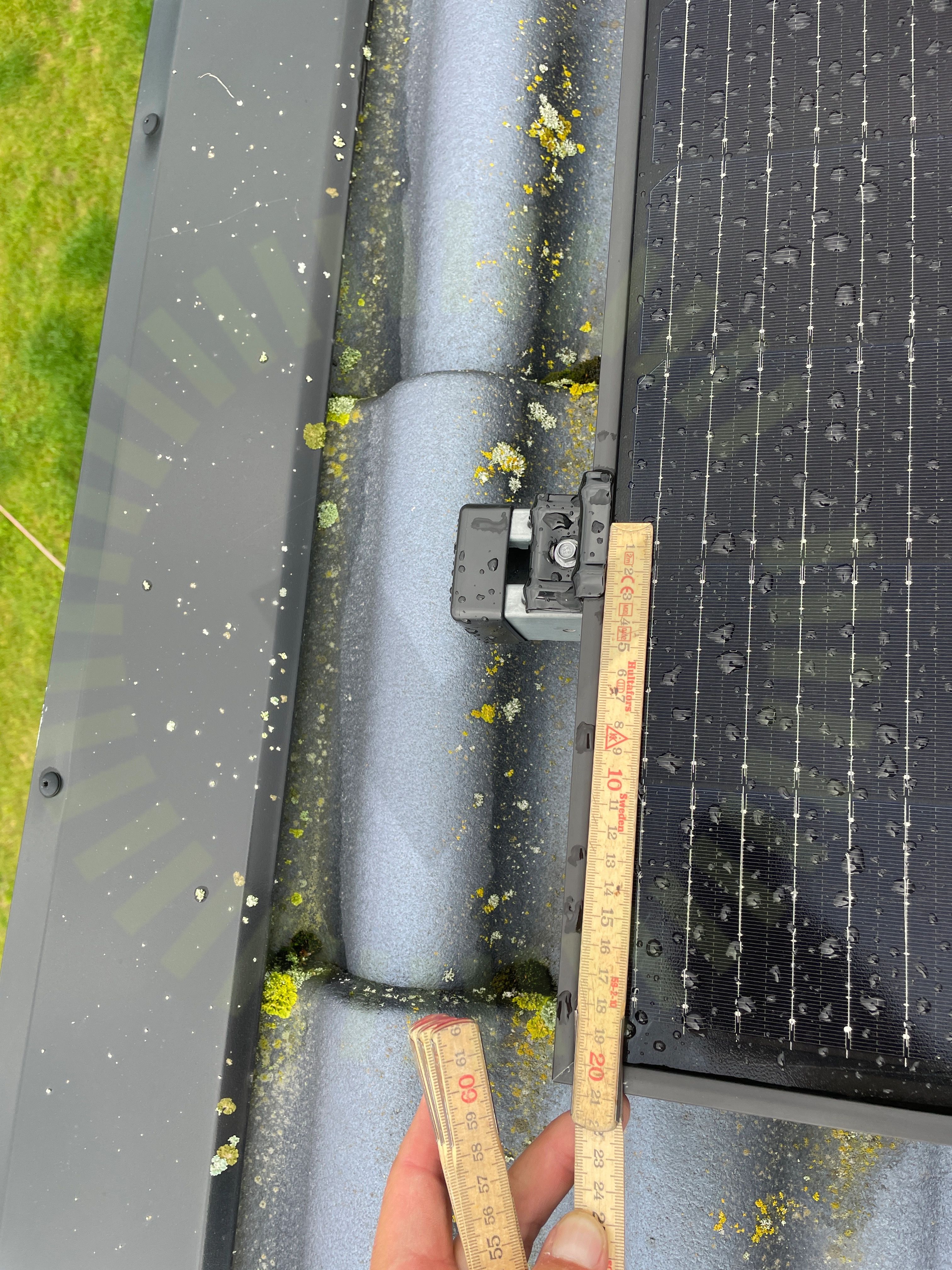

Klämmornas placering

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

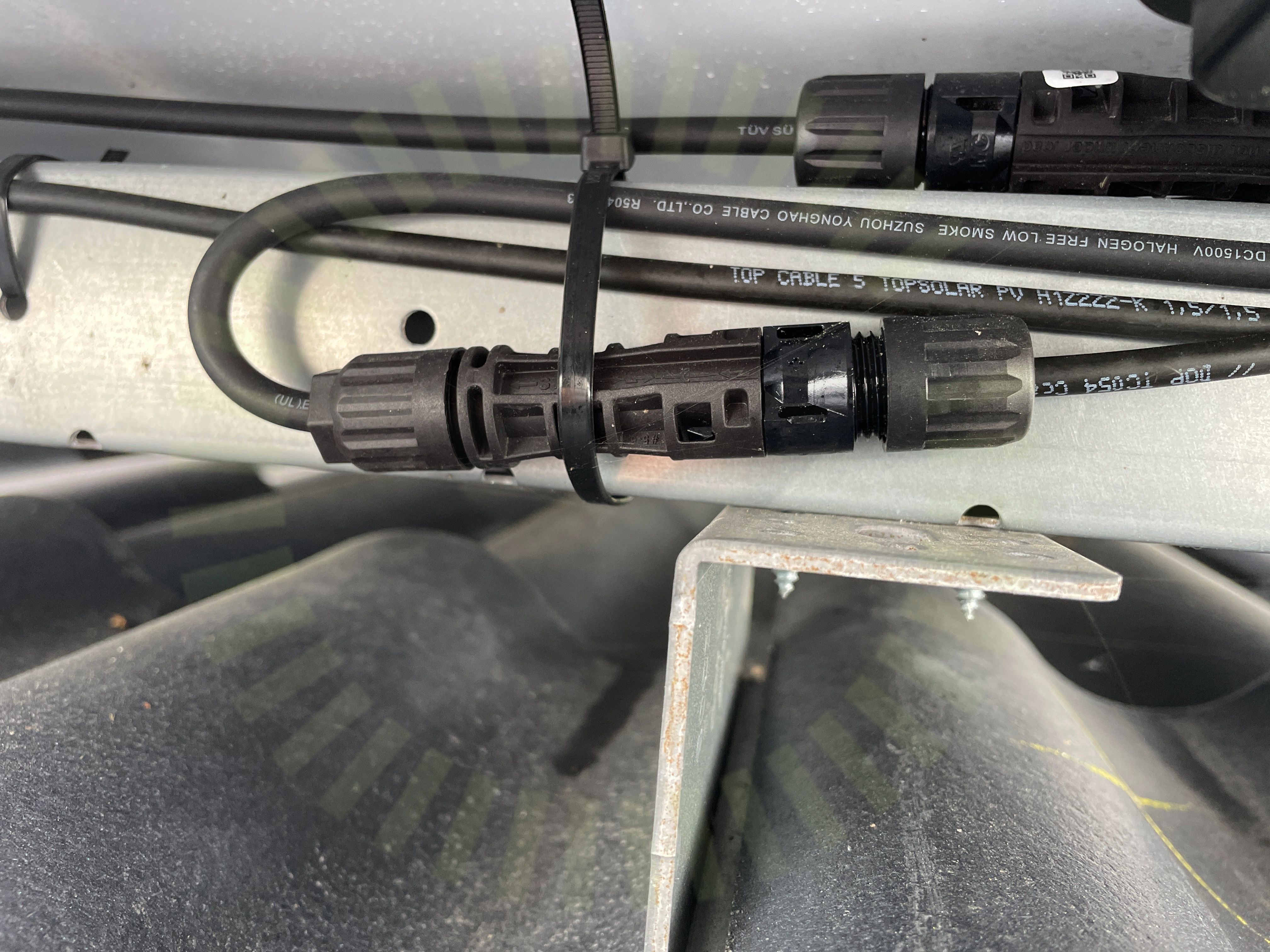

Kontaktdon

3.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711
Stress på kontakter

3.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

11/24

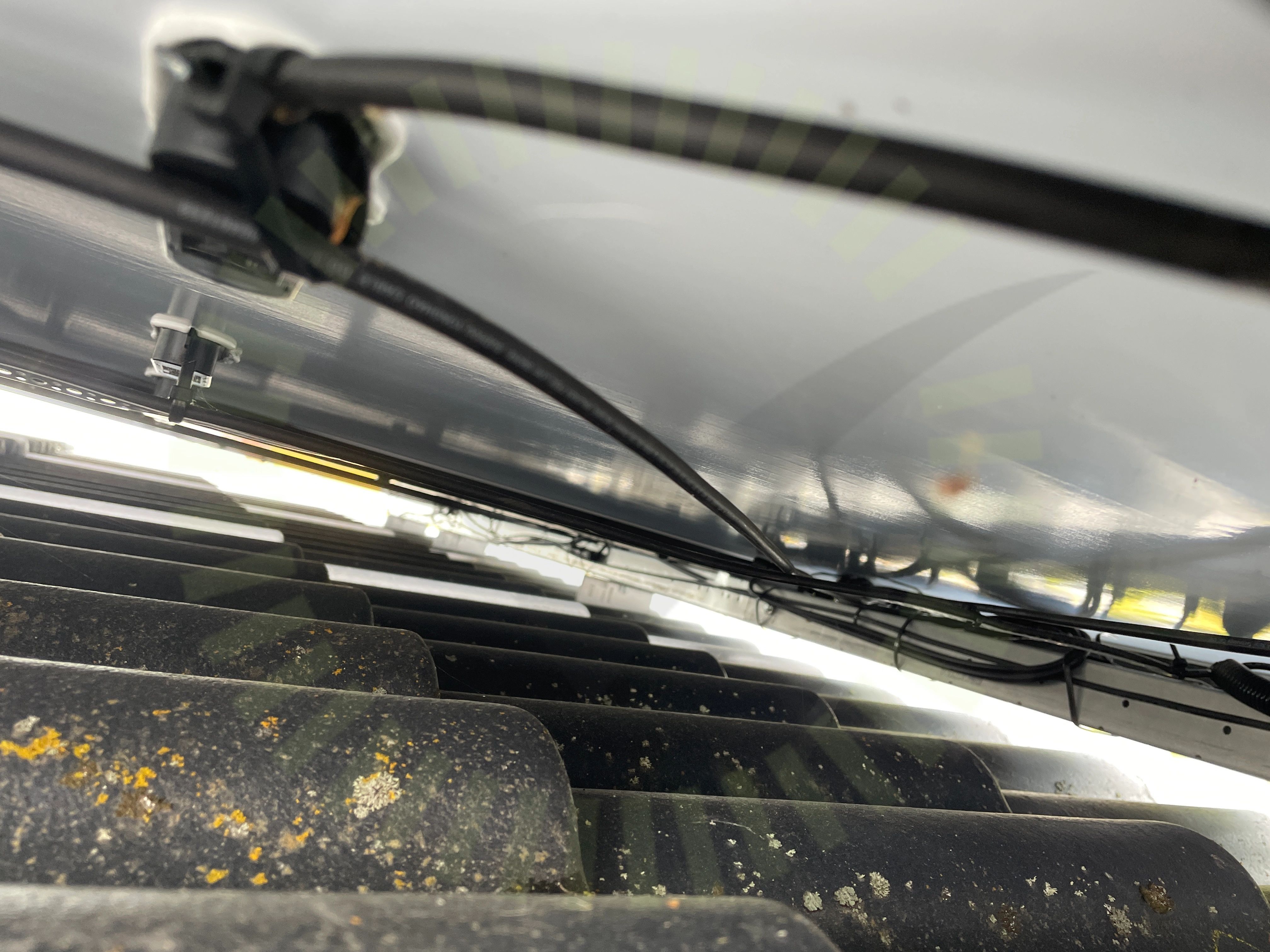

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

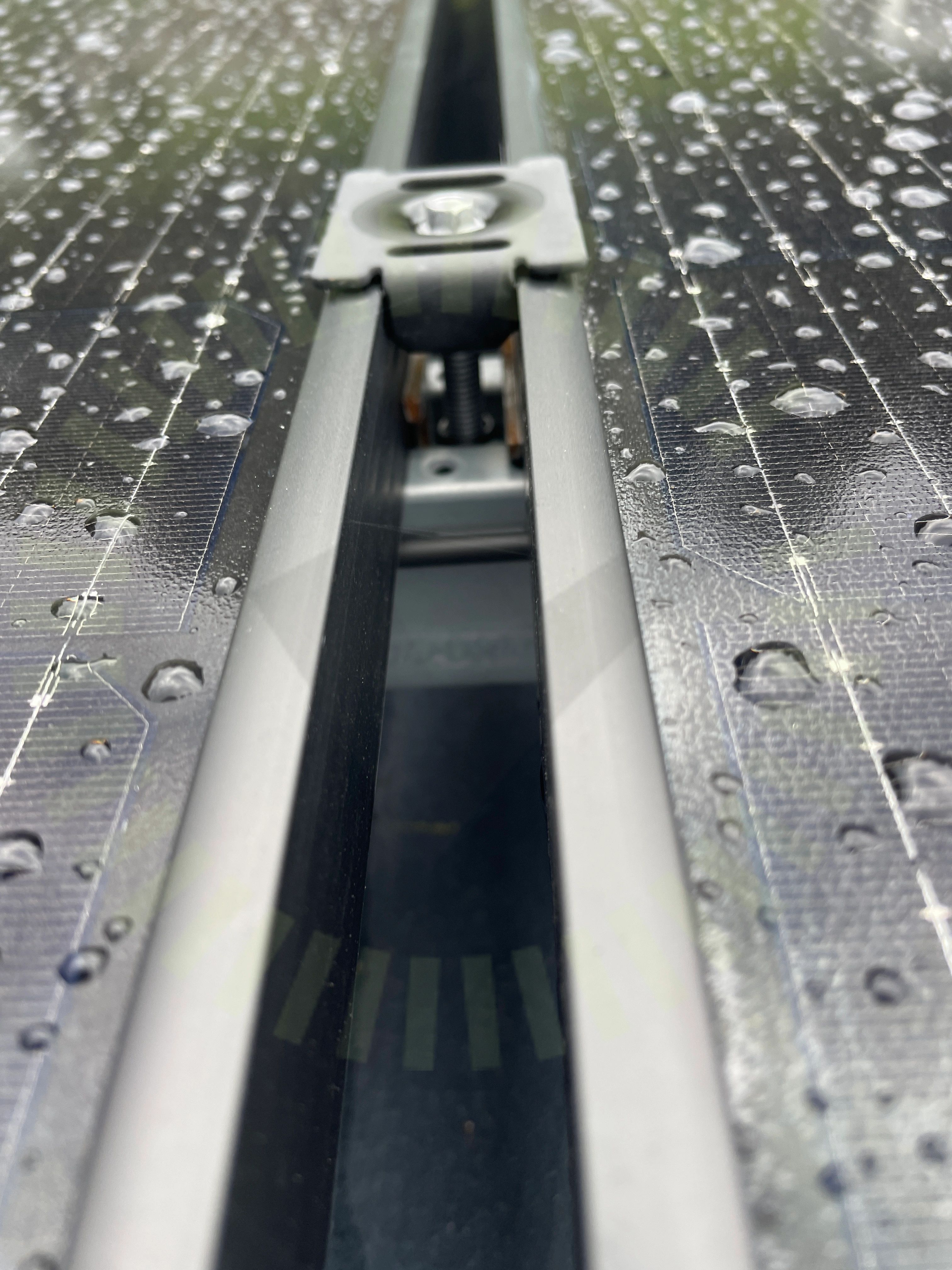

Klämmor rätt förläggning

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

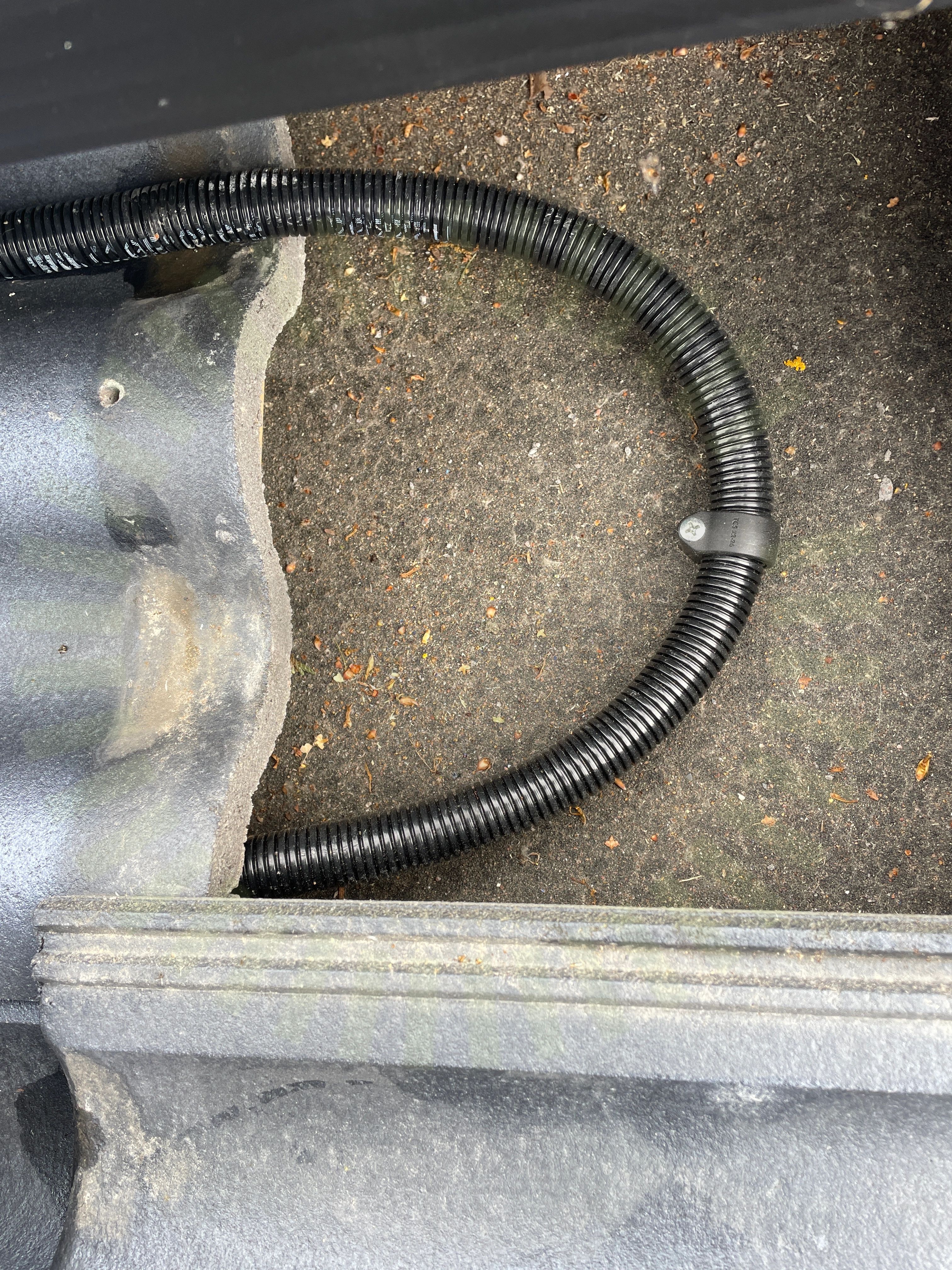

Skador

4.3 Skador

Inte godkänd

Skruv utan packning rakt genom pappen kan leda till fuktskador

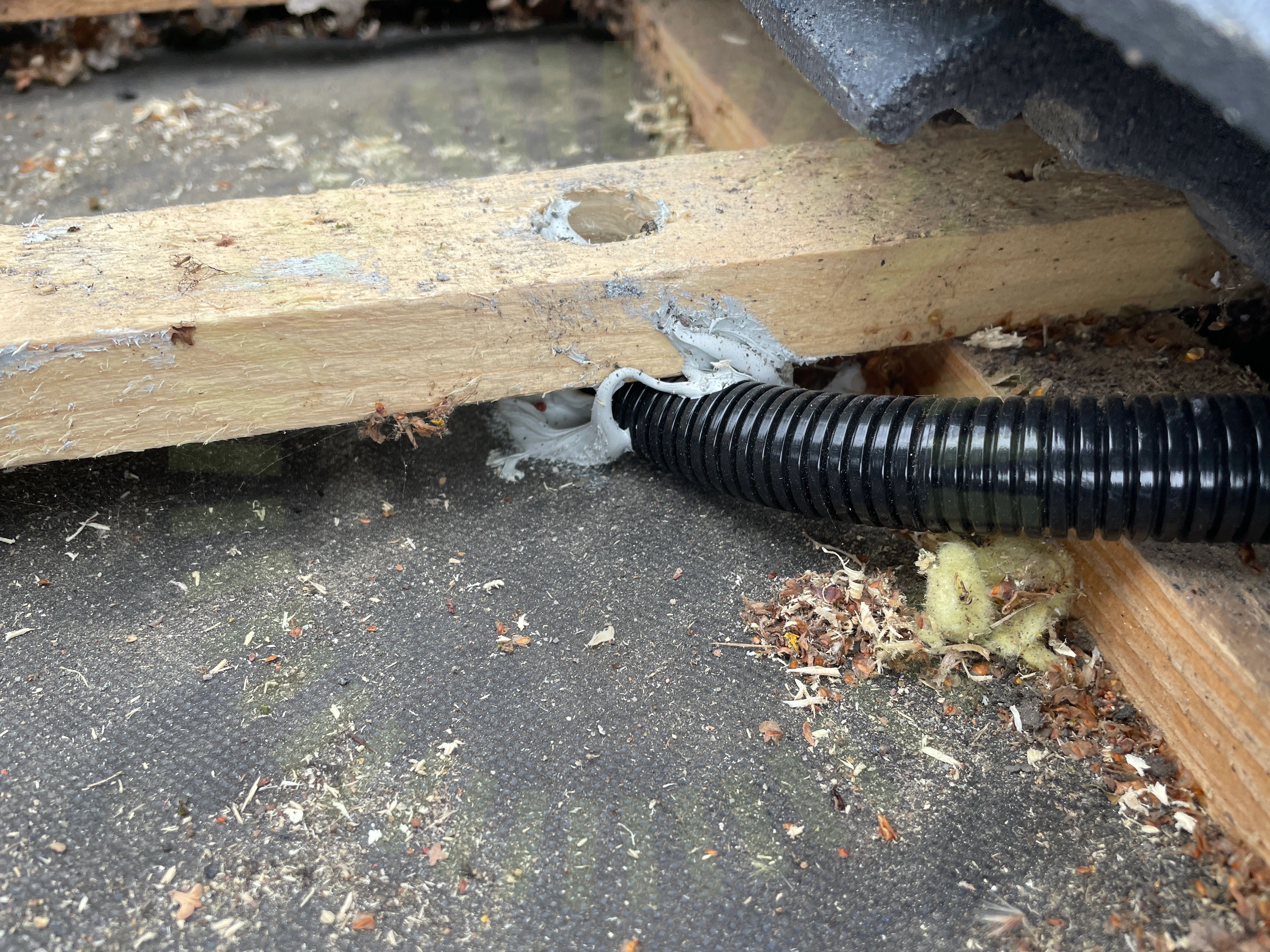

Takgenomföring

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

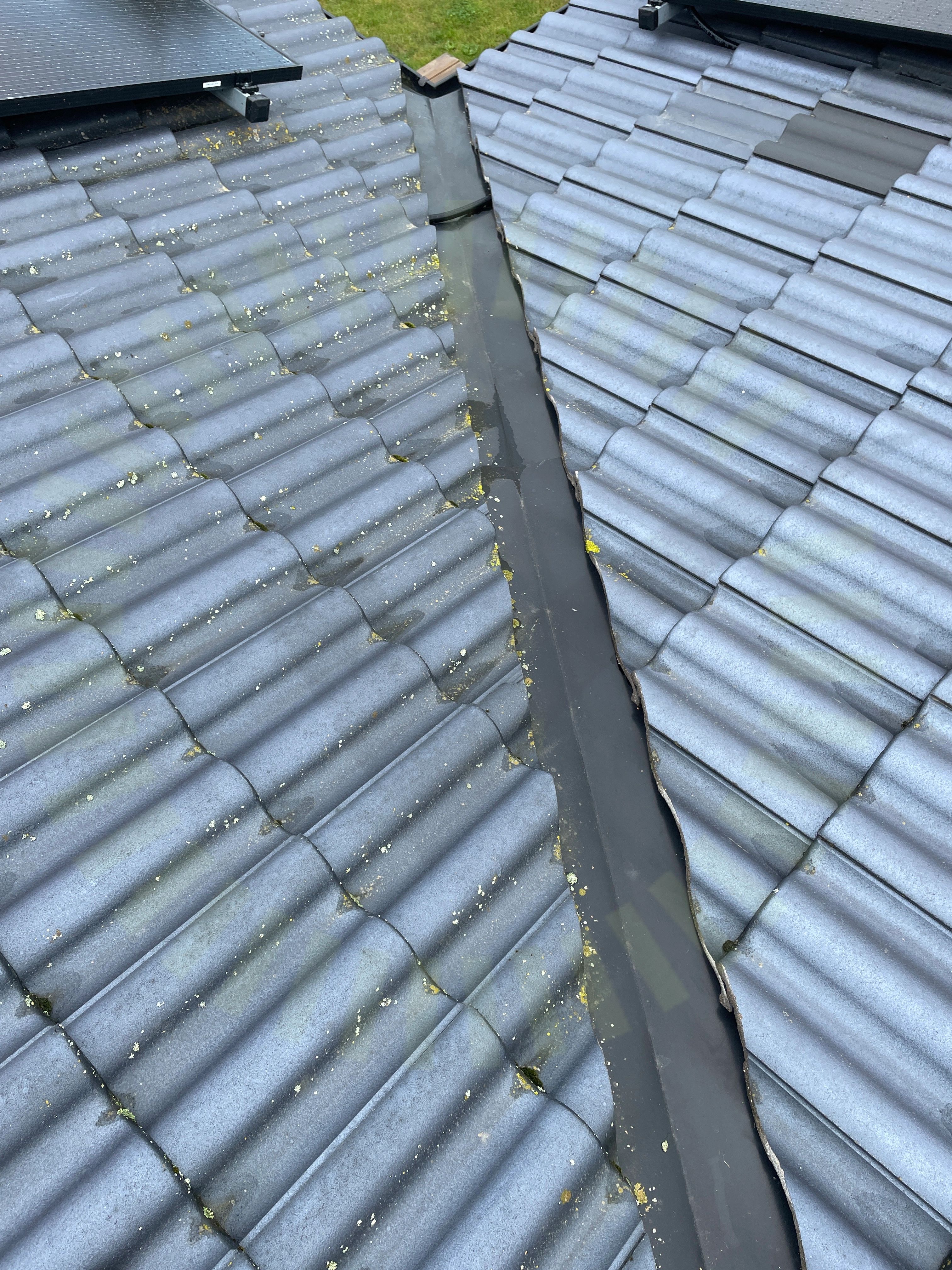

Kabeldragning mellan takytor

4.5 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Slang utsätts för glidande snömassor och saknar dragavlastning

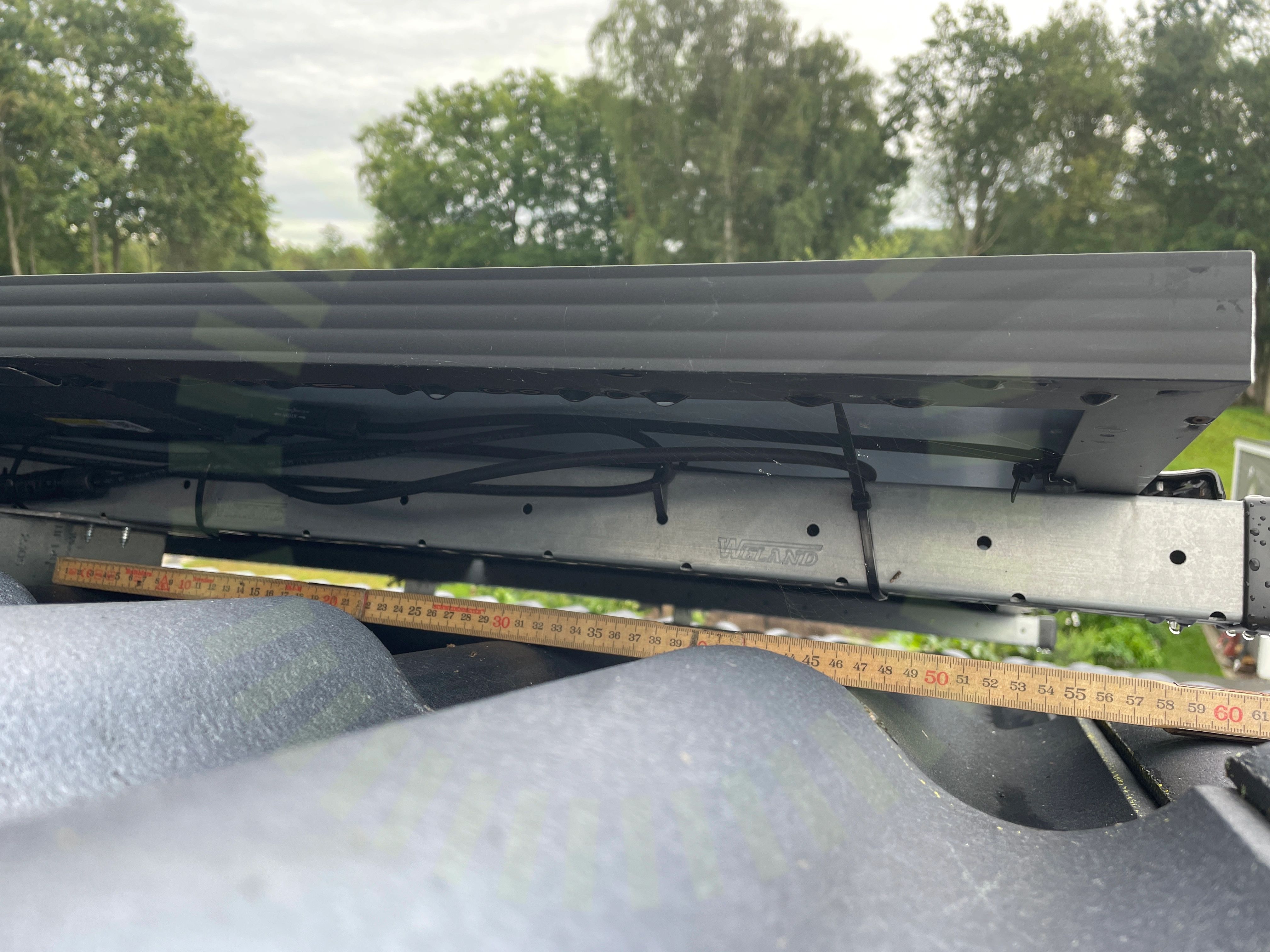

Skenornas överhäng

4.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

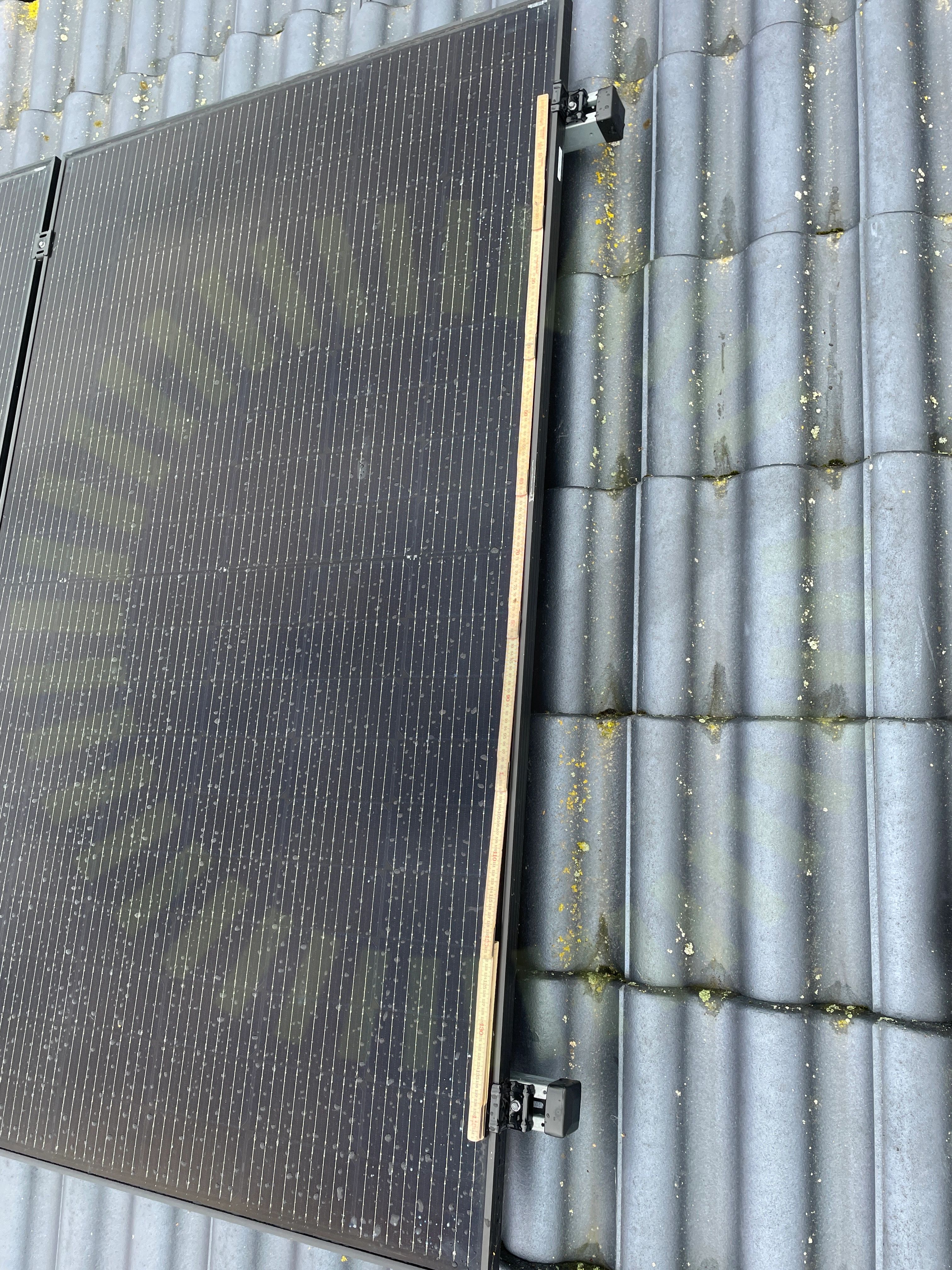

Skenors avstånd till varandra

4.7 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Snö- och vindlastberäkning

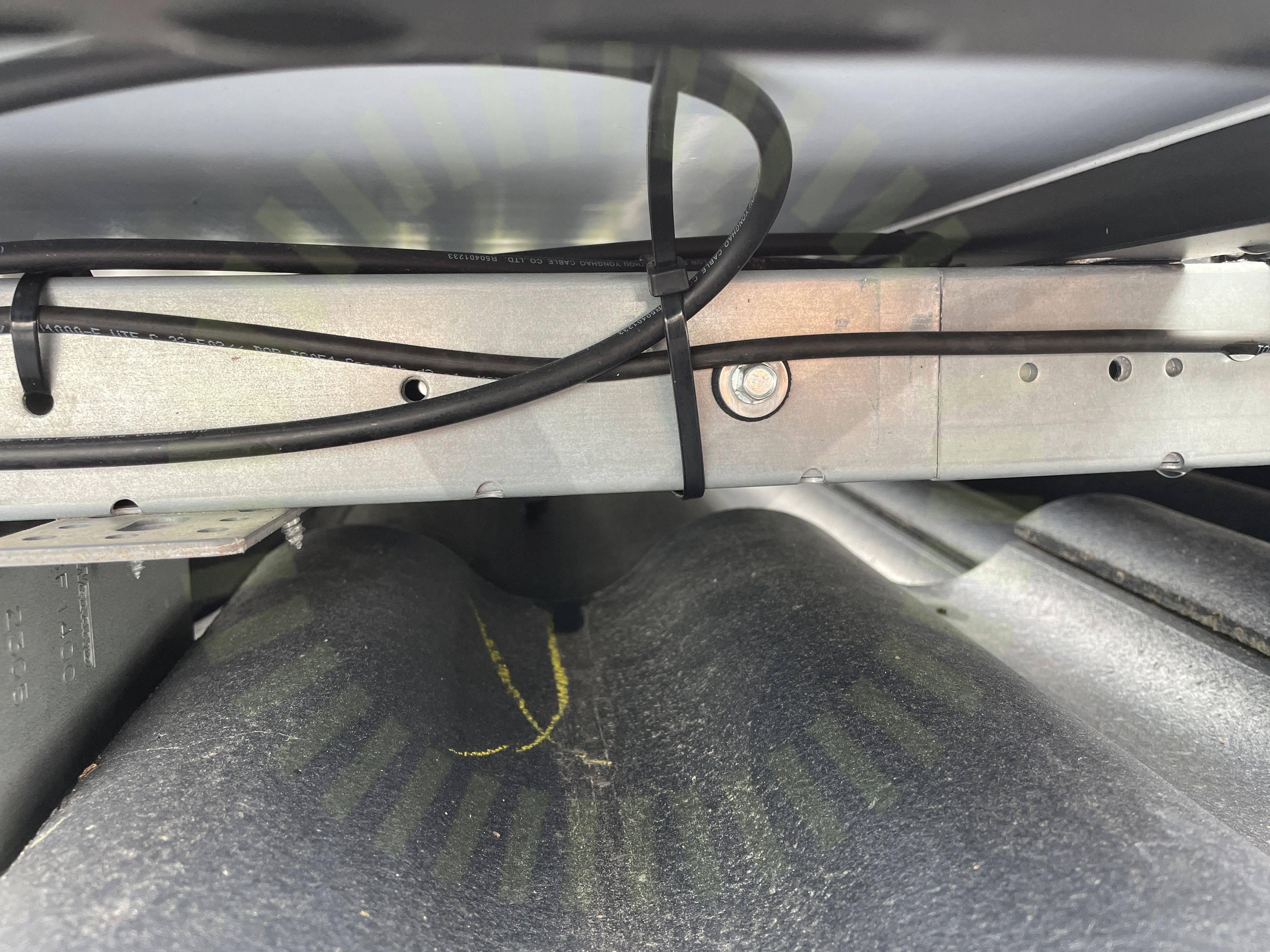

Skenskarvar

4.8 Skenskarvar

Inte godkänd

Sammankopplingen fäst med för få skruvar

MA5102 Sid 1 (1) | Version 3 - 221101
Takkrokarnas CC

4.9 Takkrokarnas CC

Inte godkänd

För långt avstånd mellan infästningarna. Enligt Lastberäkning får det max vara 90 cm. Uppmätt 120 cm

MA5102 Sid 1 (1) | Version 3 - 221101

4.10 Underbyggnad

Inte godkänd

Fästen sitter mellan takstolar på 17 mm råspont vilket max tillåter 2,5 kN. Laster i beräkningen uppgår till 2,66 kN. Komplettering med fler fästen krävs efter tillverkarens anvisningar

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Underliggande takpanna

4.11 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

13/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkenornas infästningSnö- och VindlastberäkningTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

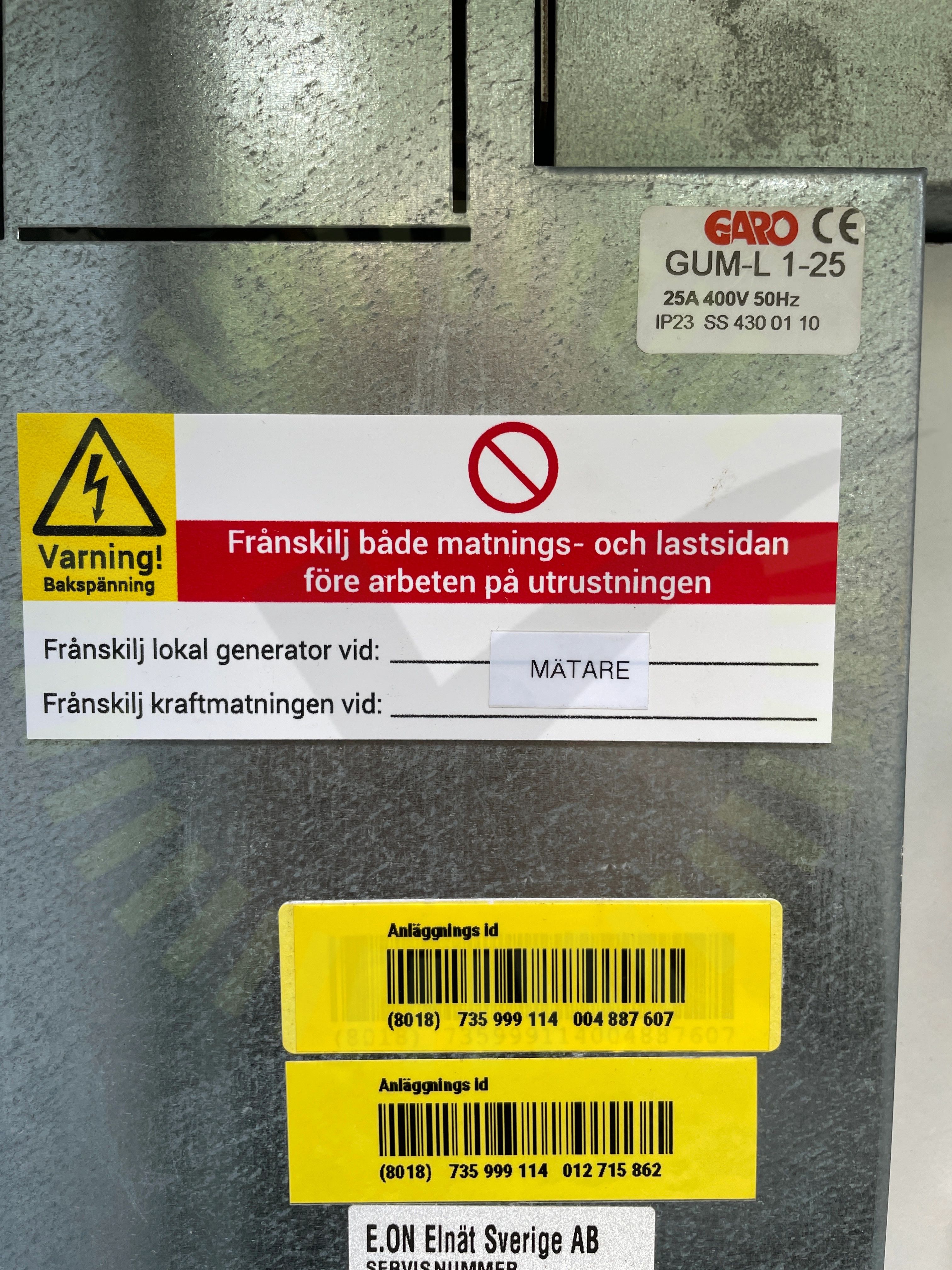

Varning för backspänning

5.1 Varning för backspänning

Inte godkänd

Framgår inte var man ska bryta före och efter mätaren

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/34

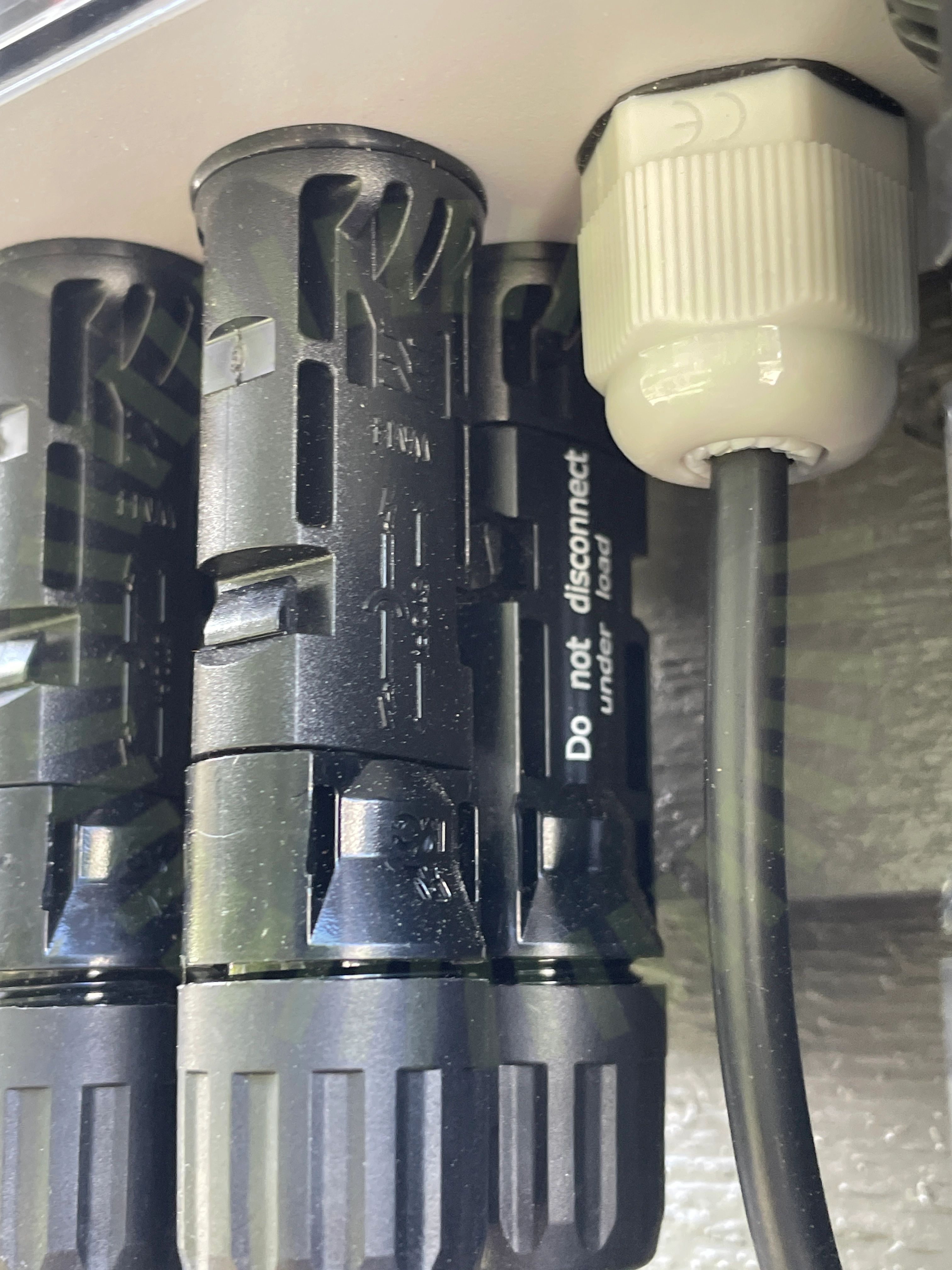

DC kontakter

6.1 DC kontakter

Inte godkänd

Kontakter från olika tillverkare sammankopplade vid överspänningsskyddet

6.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

Överspänningsskydd

6.3 Överspänningsskydd

Inte godkänd

Jord till överspänningsskydd har felaktig färg

Godkända kontrollpunkter

31/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
