Besiktningsrapport
9.5
Installation genom
Järfälla Energi
Datum
12 november 2024
Ort
Järfälla, Stockholms län
Kabeluppfästning
Mittklämmor
Väderbeständigt material
Kontaktdon
97% godkända
3% ej godkända
Om installationen
Paneler
Denim: U N3 XXX BBG 108H
Paneler
Denim: U N3 XXX BBG 120H
Montagesystem
CC90 UNUM Plåttak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, CC90 UNUM Plåttak
Anmärkningar
2/16
4.1 Kabeluppfästning
Inte godkänd
Enstaka kabel är bristfälligt uppfäst.
SS 436 40 00 (712.522.101)
4.2 Mittklämmor
Inte godkänd
Mittklämma är inte åtspänd korrekt.
Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 4 och 9
Godkända kontrollpunkter
14/16
CC mått
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Klämmans placering i skena
Skador
Skenans utstick för klämma
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
1/15

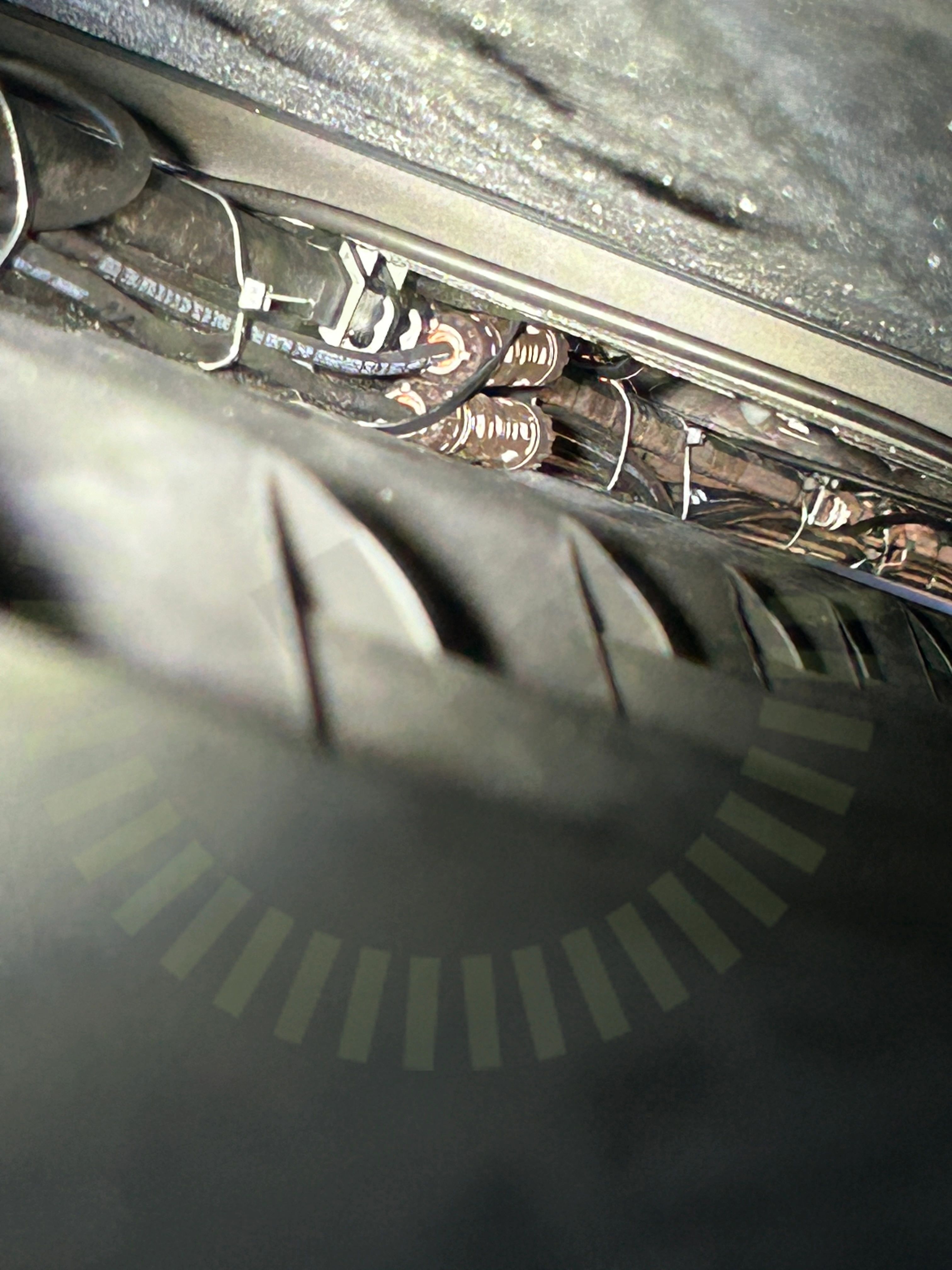

5.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje och kontakt ligger an mot takytan.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
14/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Denim: U N3 XXX BBG 120H
Godkända kontrollpunkter
15/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Godkända kontrollpunkter
5/5
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37
9.1 Väderbeständigt material
Inte godkänd
Gul markslang ska förläggas under jord, den kommer med tiden att vittra sönder.
Godkända kontrollpunkter
36/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderskydd
Växelriktarens IP klassning
