Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Nova Solar

Datum

24 augusti 2023

Ort

Torslanda , Västra Götalands län
Underliggande takpanna
Uppskalad ledare
PEN Ledare kapsling
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

2/25

4.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning. Uppmätt mått 5,96m endast 4m enligt lastberäkning.

Tillverkarens montageanvisningar
Underliggande takpanna

4.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

23/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

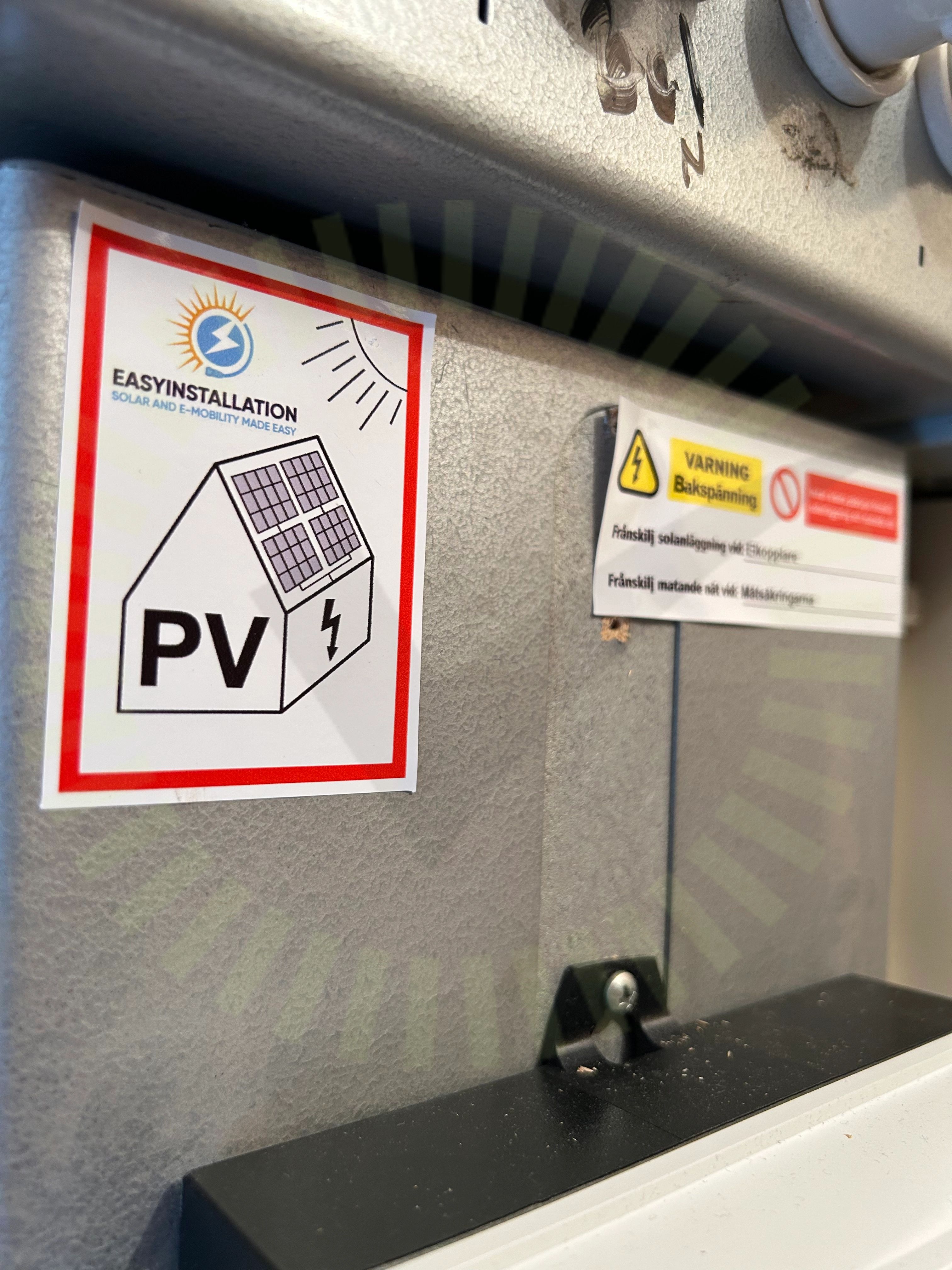

Varselmärkning

Anmärkningar

1/5
Tillförlitligt fäst

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

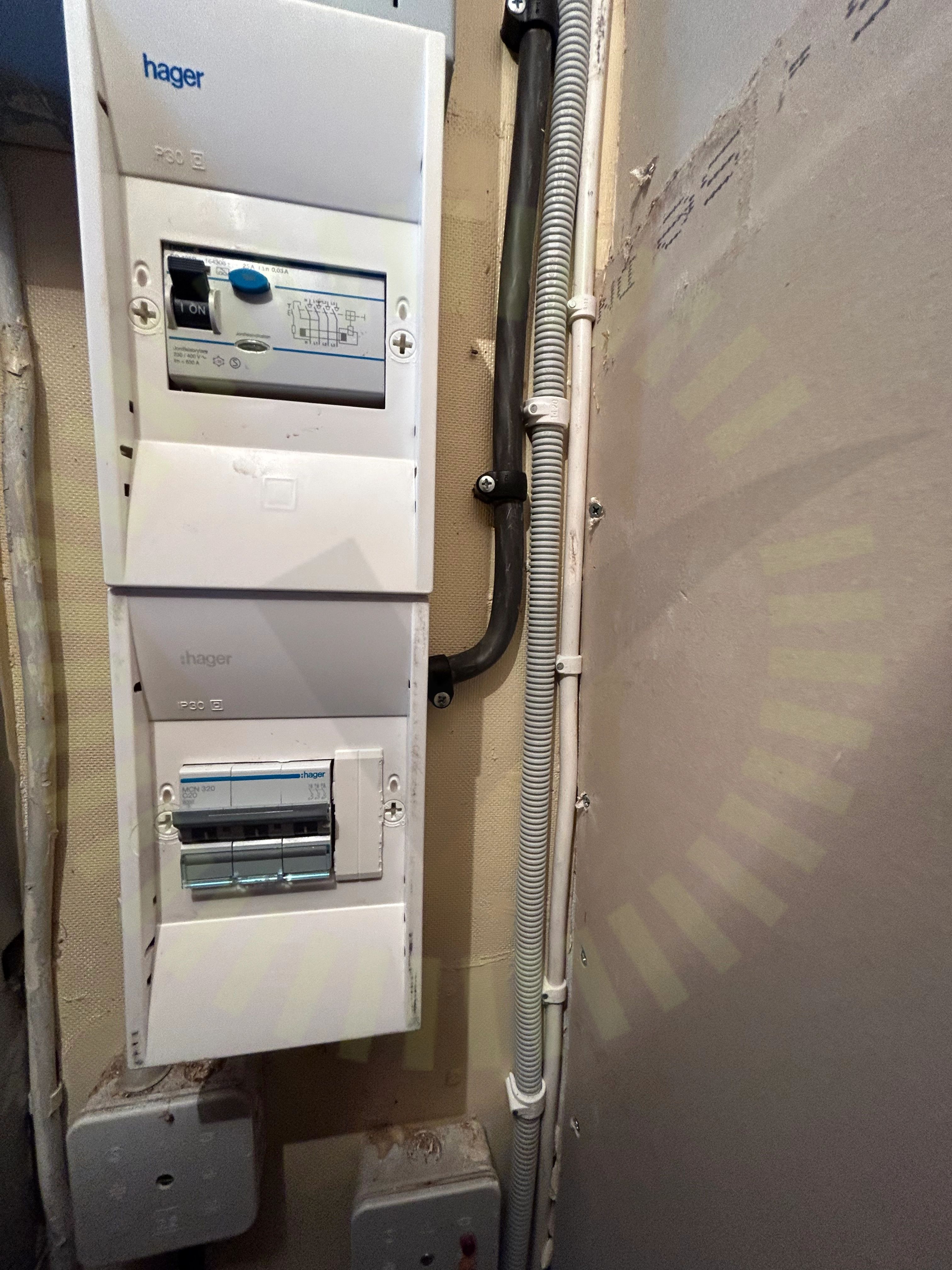

Märkning

6.1 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

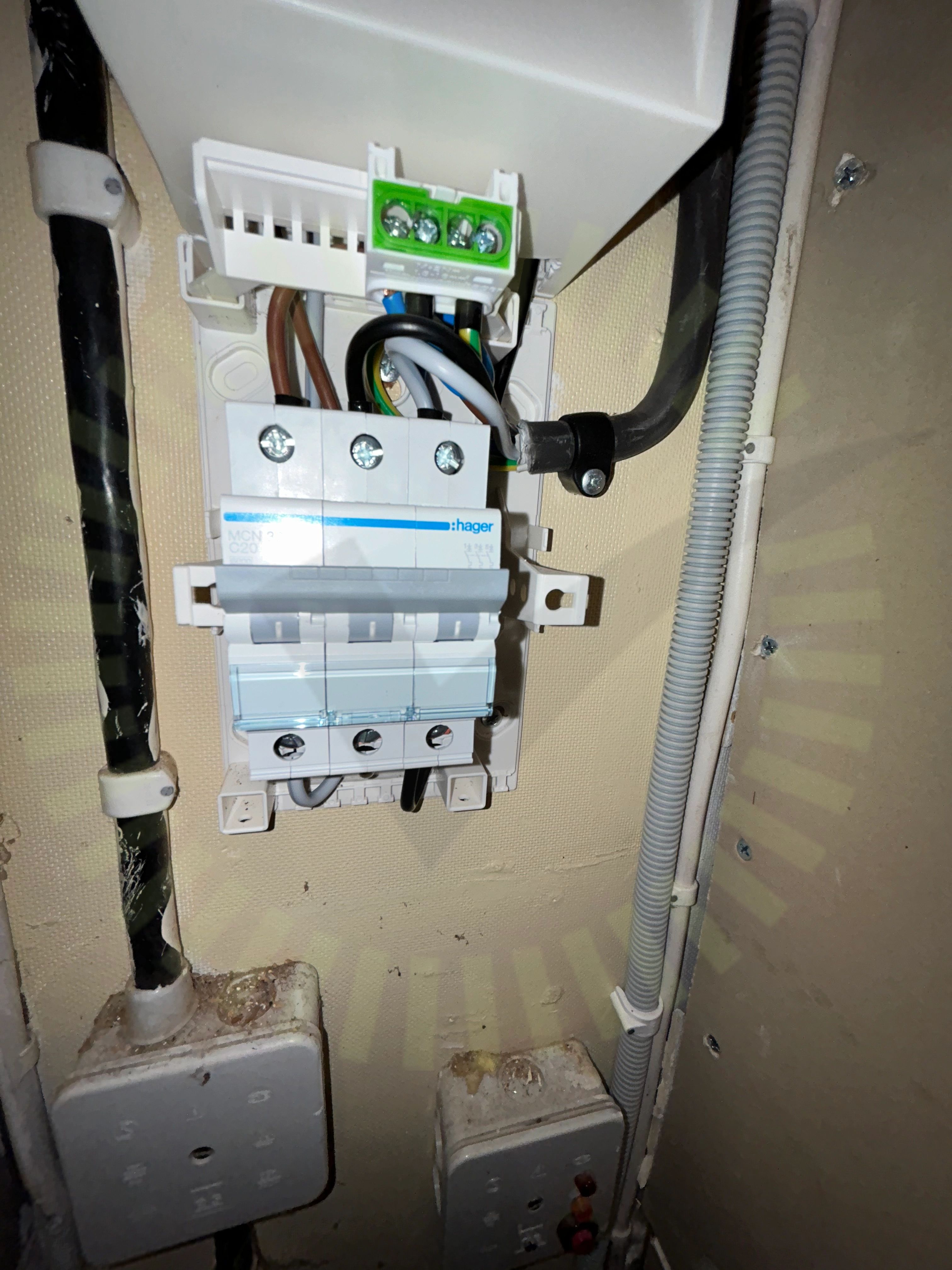

PEN Ledare kapsling

6.2 PEN Ledare kapsling

Inte godkänd

Fel area på ledare samt fel färgmärkning på PEN-ledare.

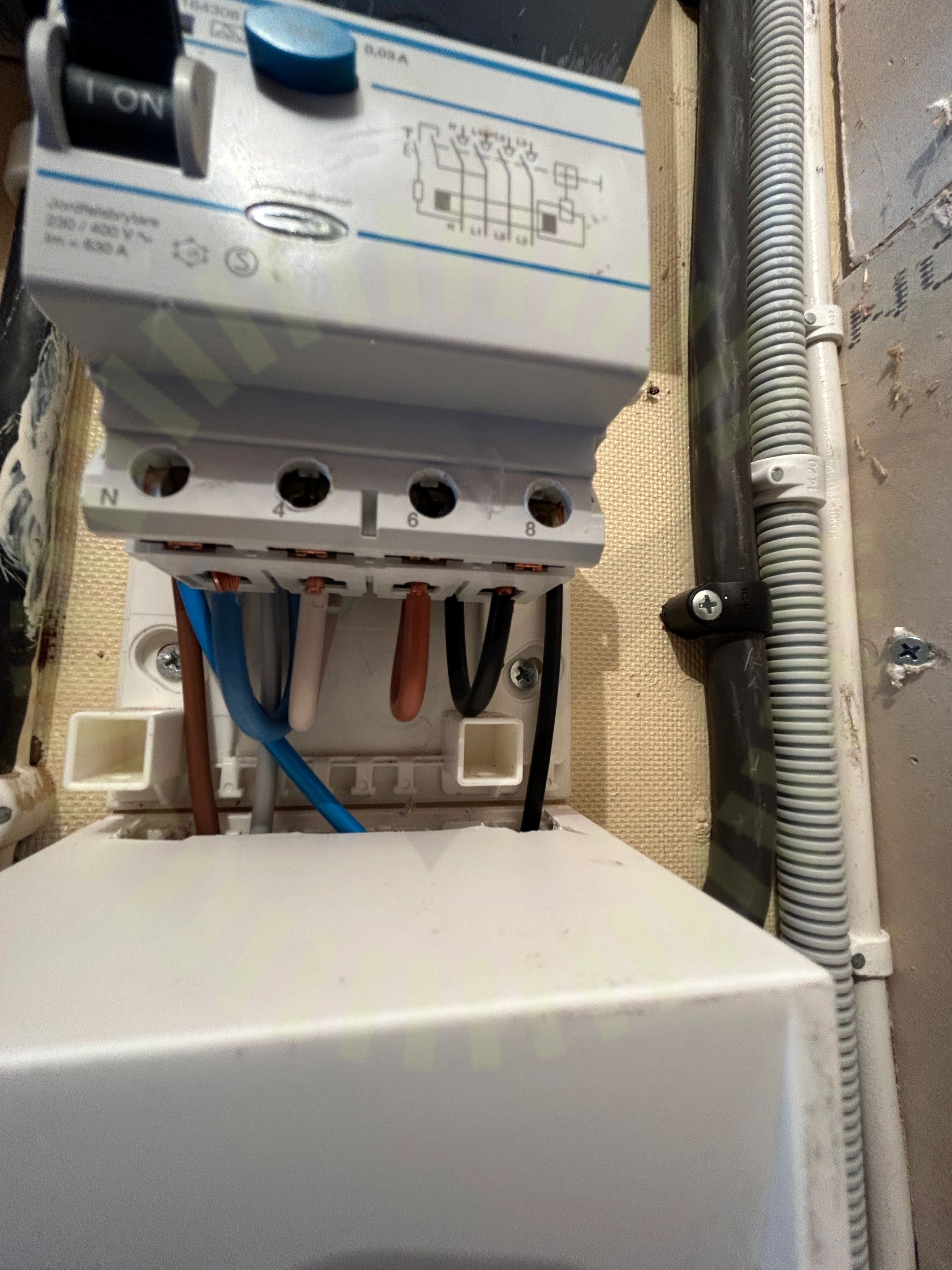

Uppskalad ledare

6.3 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

34/37
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
