Besiktningsrapport

7.6

Installation genom

Solinnovation

Datum

29 maj 2024

Ort

Värnamo, Jönköpings län

Läktinfästning

Underliggande takpanna

Underbyggnad

+ 13

82% godkända18% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Läktfästen

VäxelriktareSolarEdge: SE(5-10K)-RWB48

BatteriSolarEdge: BAT-05K48

TillbehörUndercentral

TillbehörSolarEdge: Home Backup Interface BI-EU3P

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

1/16

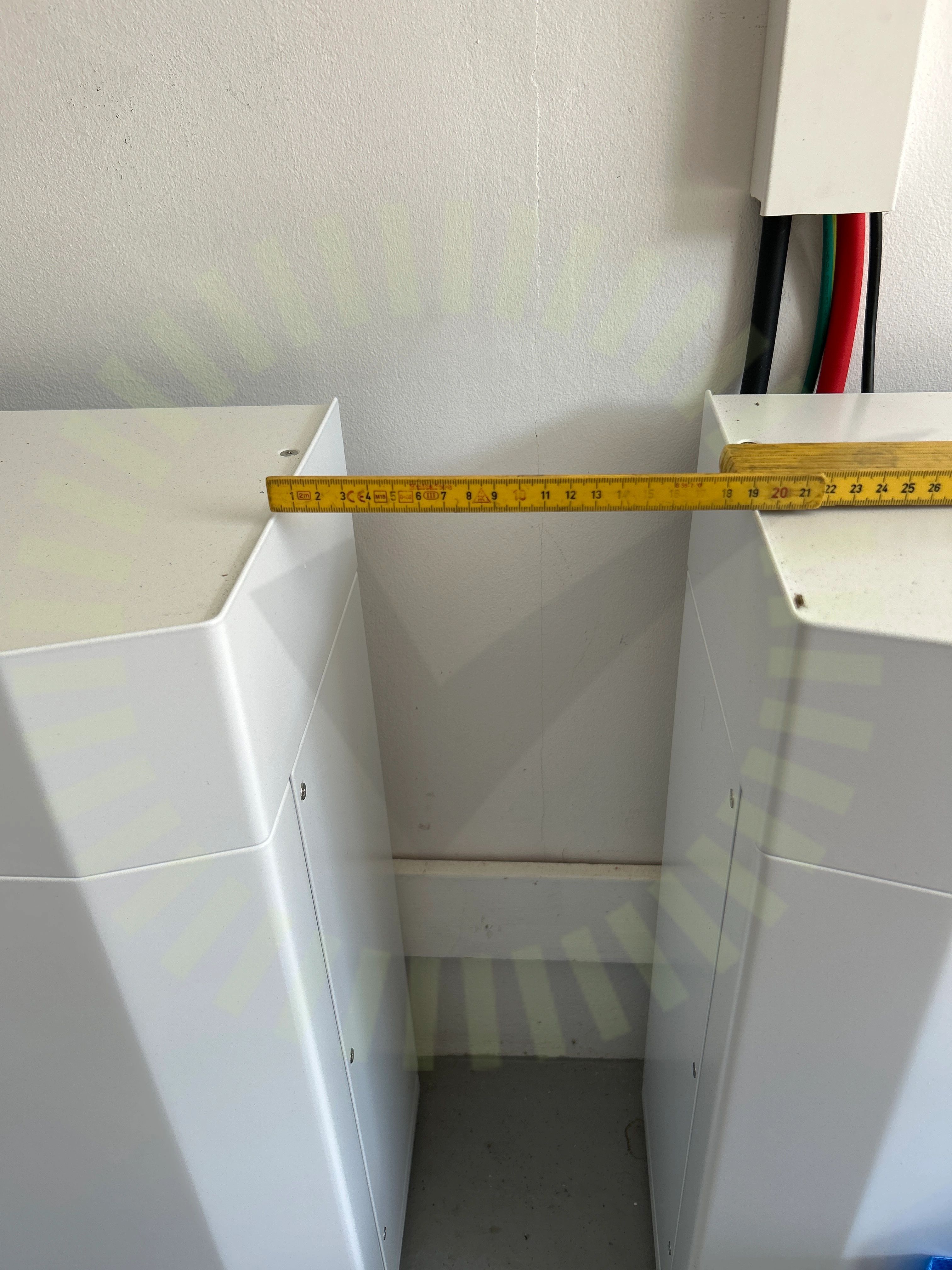

2.1 Närliggande objekt

Inte godkänd

Avståndet mellan batteritorn är inte korrekt.

Home Battery 48V Installation Guide MAN-01-00954-1.1, Sida 12-13

Godkända kontrollpunkter

13/16

Avstånd till växelriktareBatteri PEBatteri PE batterimodulBatteriets lockFastsäkring av produktFörläggning av batterimodulerSignalkabel batteri växelriktareSignalkabel batterimodulSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

2/16

DC anslutning DC anslutning batterimodul

Optimerare

Anmärkningar

2/5

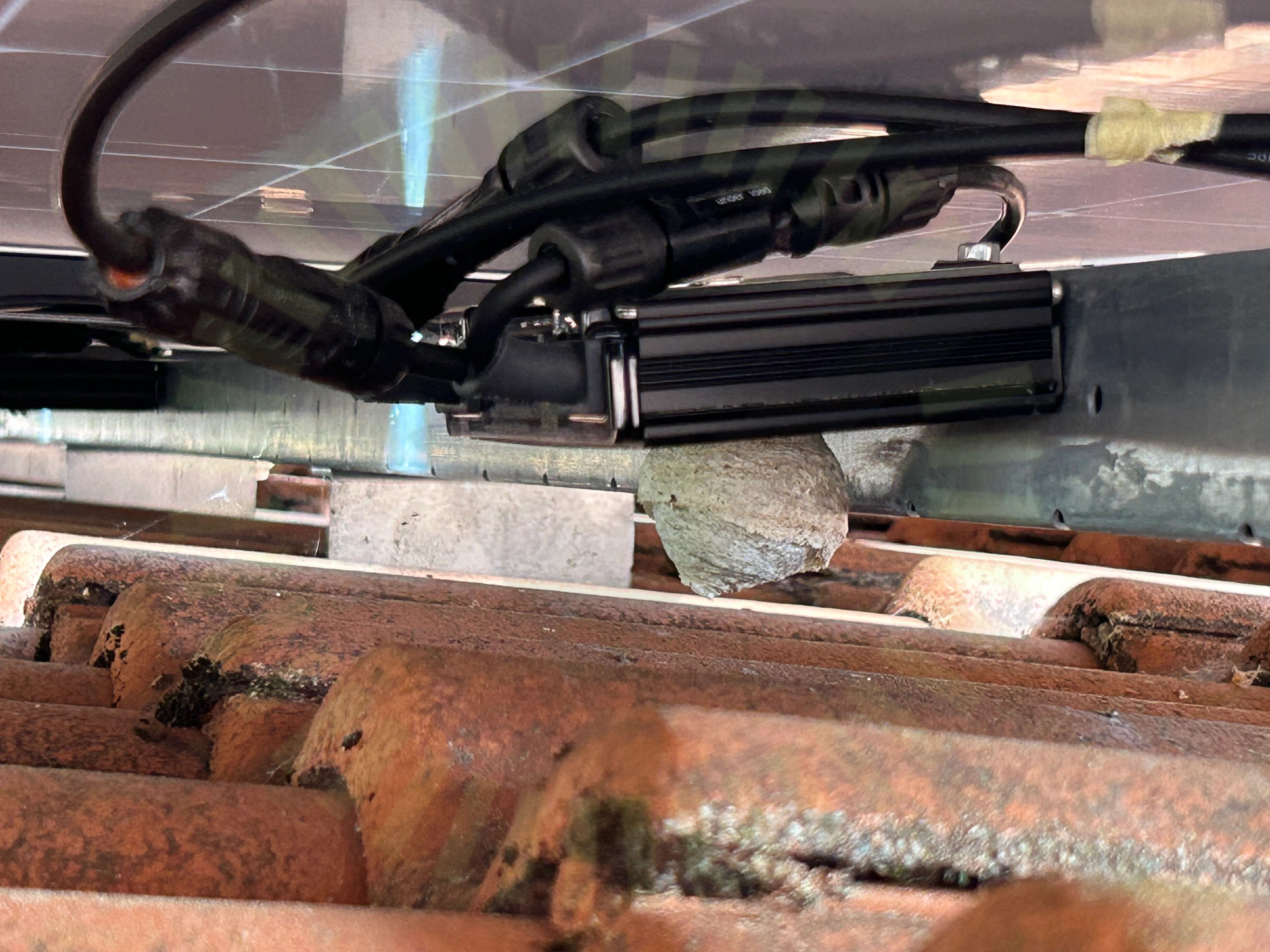

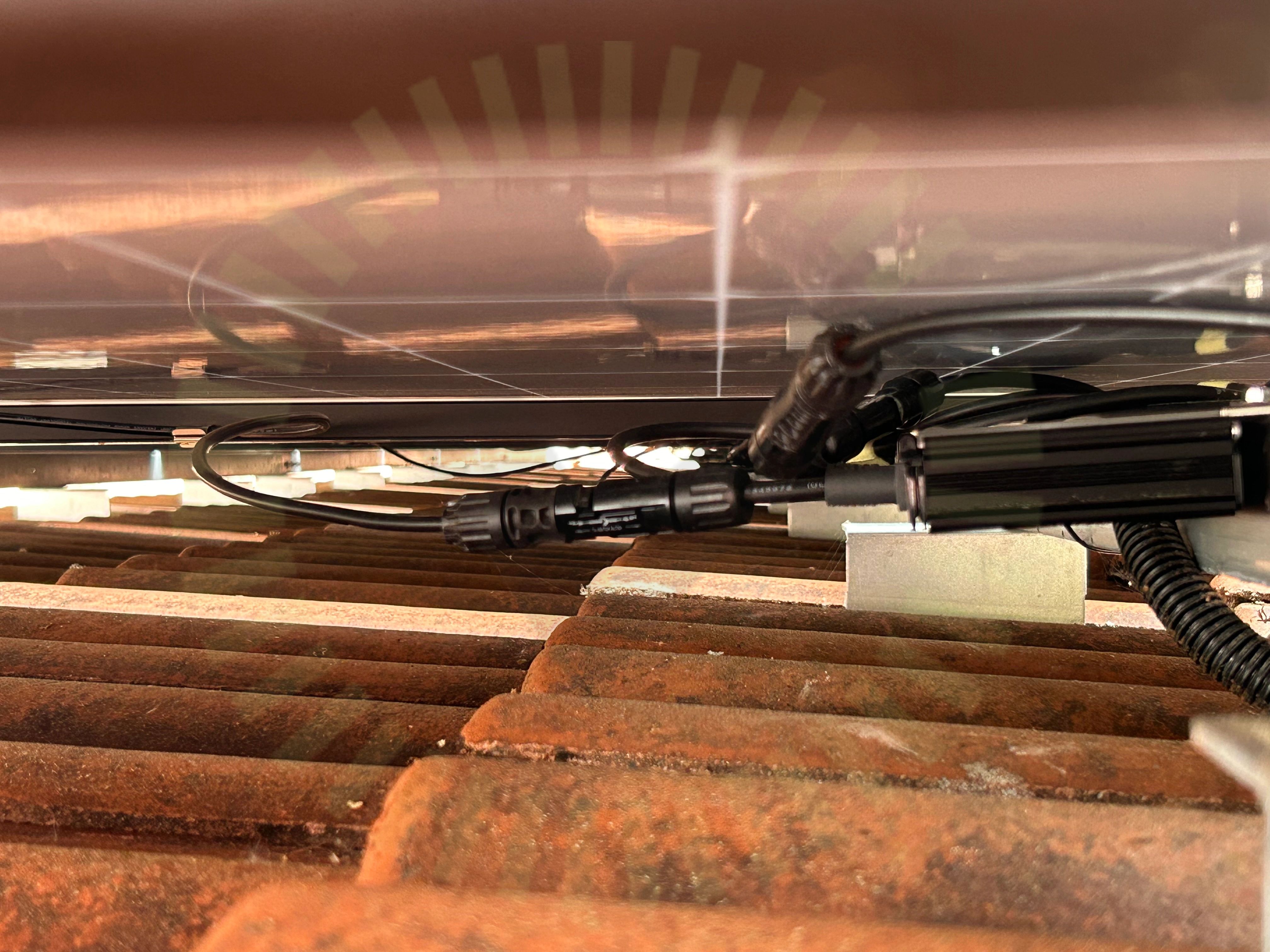

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

3.2 Placering

Inte godkänd

För kort avstånd mellan optimerare och skena.

Applikationsdokument: Montageutrymme Effektoptimerare

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

Tak 1, Luxor: EcoLine M108

Anmärkningar

1/16

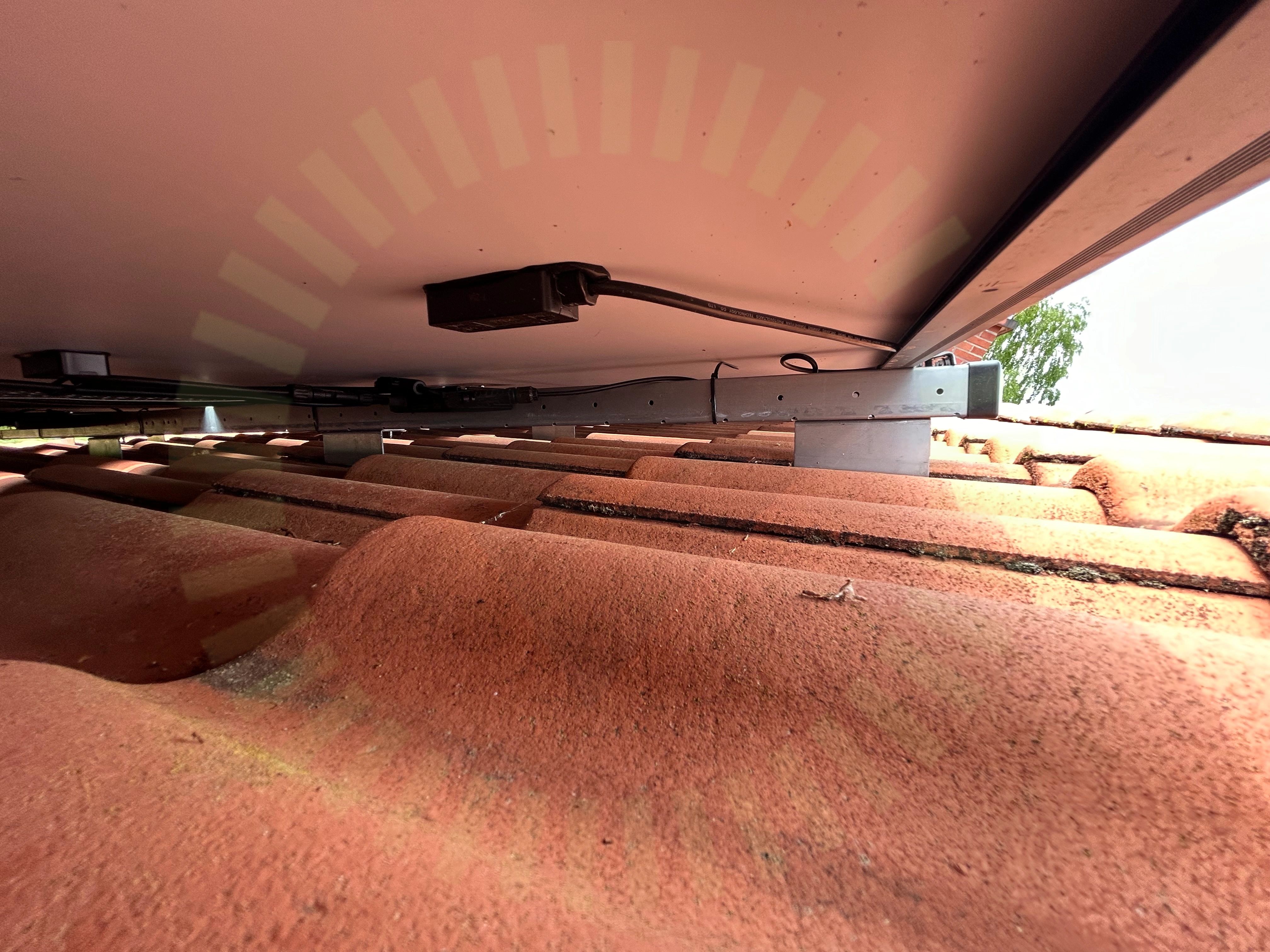

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp och kabeln är för hårt spänd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/16

Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonMellanrumSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

9/21

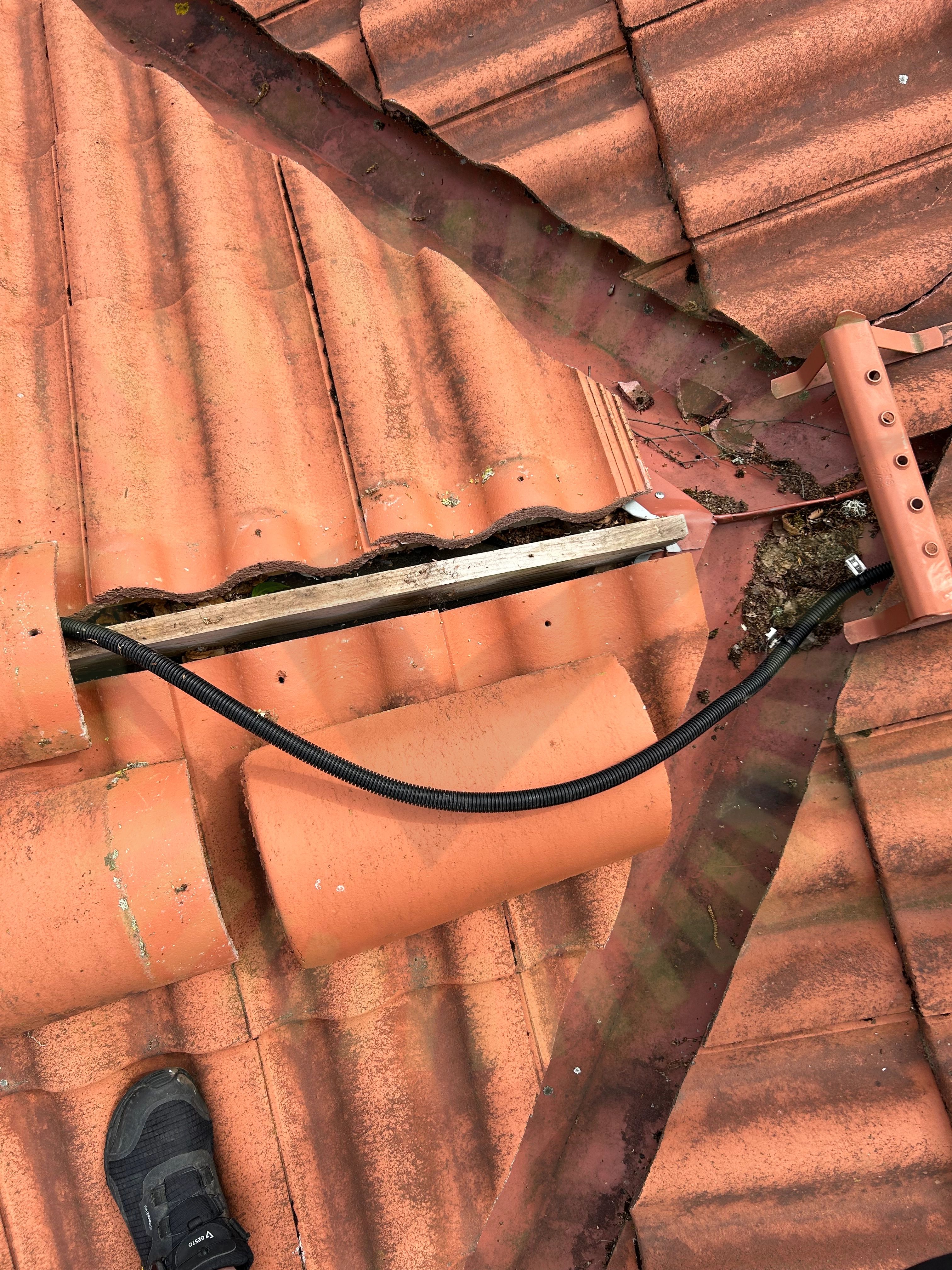

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

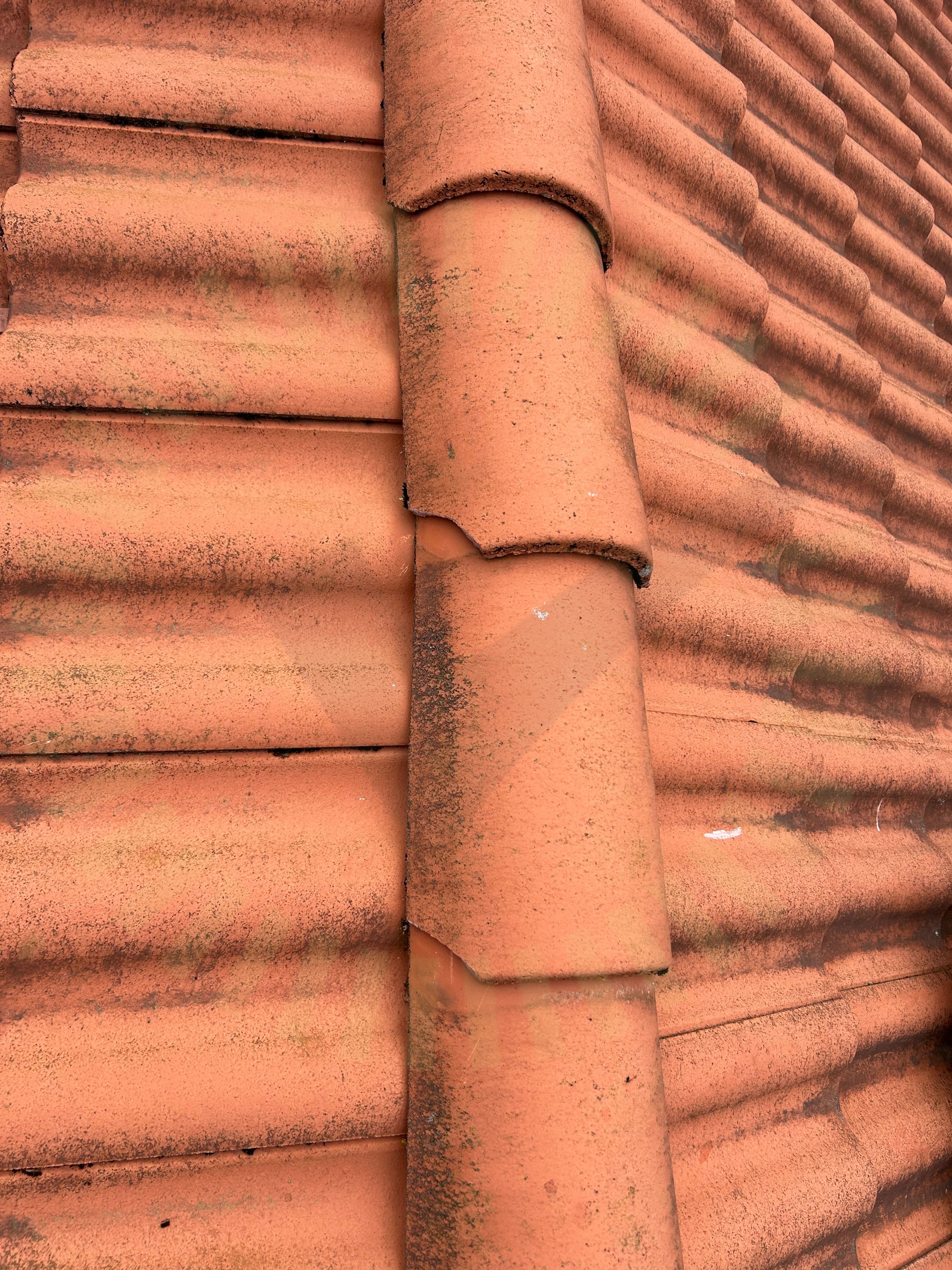

5.2 Skador

Inte godkänd

Flertalet skadade takpannor finns runt installationen.

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.4 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

5.5 Skenornas infästning

Inte godkänd

Skruvar i skeninfästning saknas helt.

MA5104. Sid 1 (1) | Version 4 - 221101

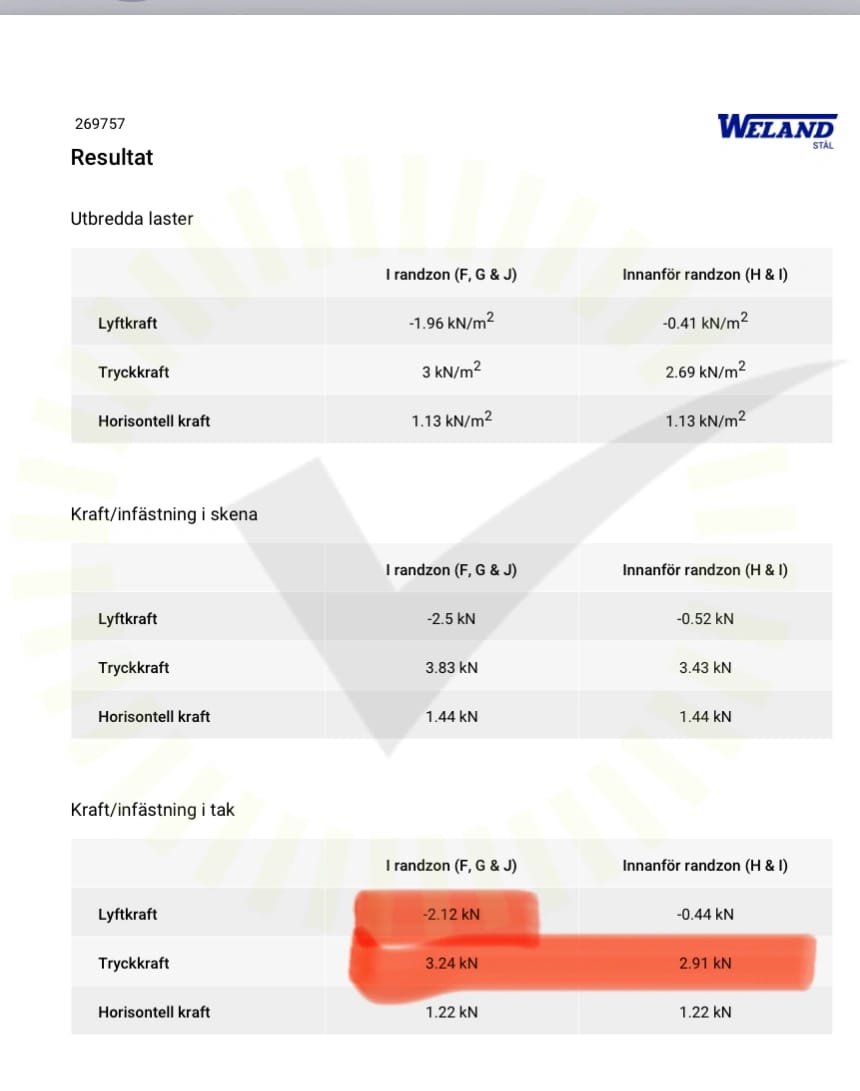

5.6 Snö- och Vindlastberäkning

Inte godkänd

Södra taket har liggande paneler monterat men stående i lastberäkning. Detta påverkar antalet infästningar samt hur de ska placeras på taket. Östra takytan har en panel färre monterat än vad som anges i lastberäkning. Taklutning stämmer ej på samtliga takytor, uppmätt 16 grader på öst-väst och 24 grader på södra taket. Detta påverkar tryckkraften.

Tillverkarens montageanvisningar

5.7 Underbyggnad

Inte godkänd

Läkten är för klena för den beräknade lasten.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

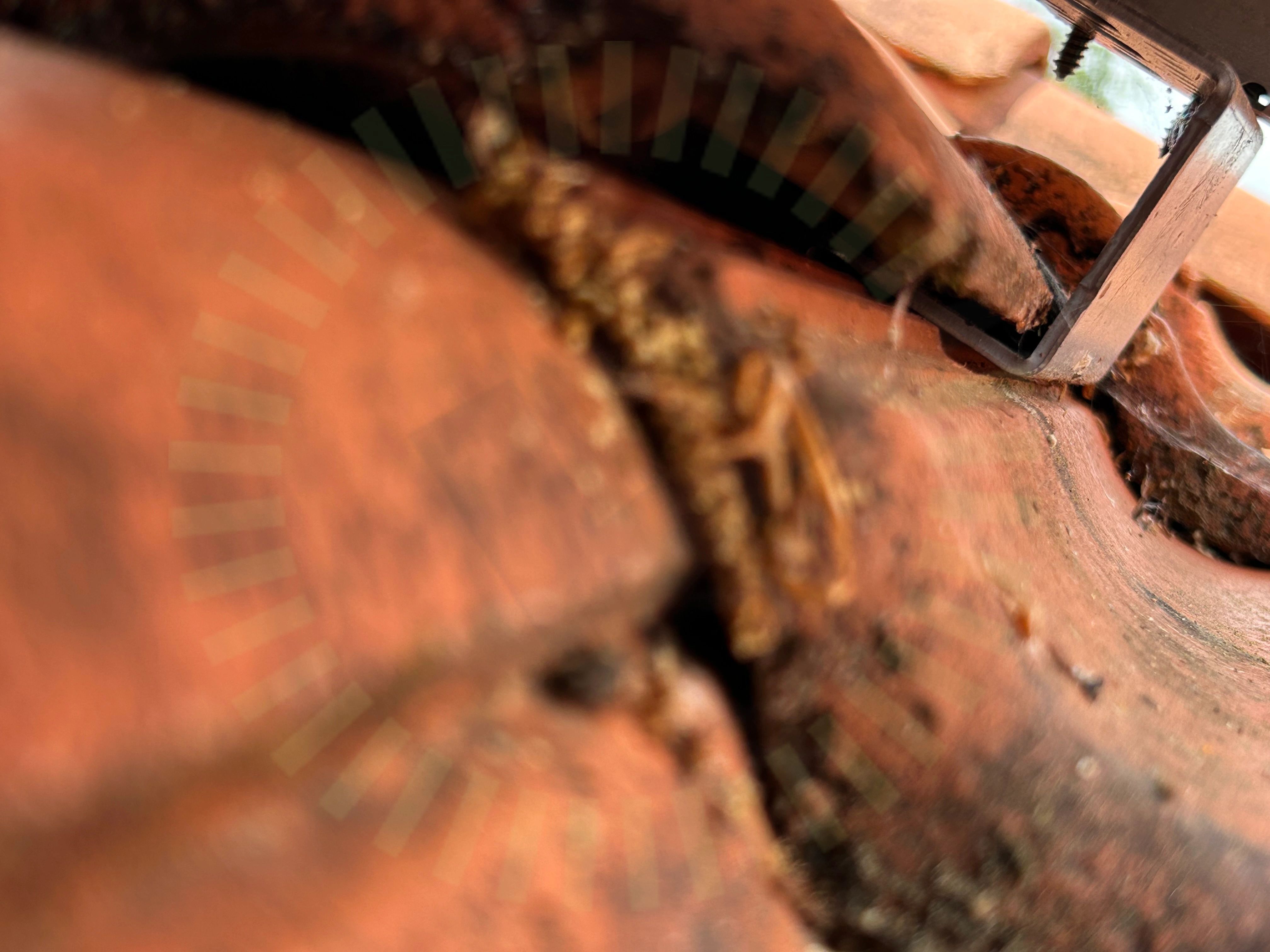

5.8 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

5.9 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas för södra taket. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 105 cm. Öst- och västtak stämmer enligt lastberäkning.

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTvådelad TakkrokVäderbeständigt materialÄndklämmor

Tillbehör

Godkända kontrollpunkter

4/4

Fastsäkring av produktJordspettNätanslutningVäderskydd

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

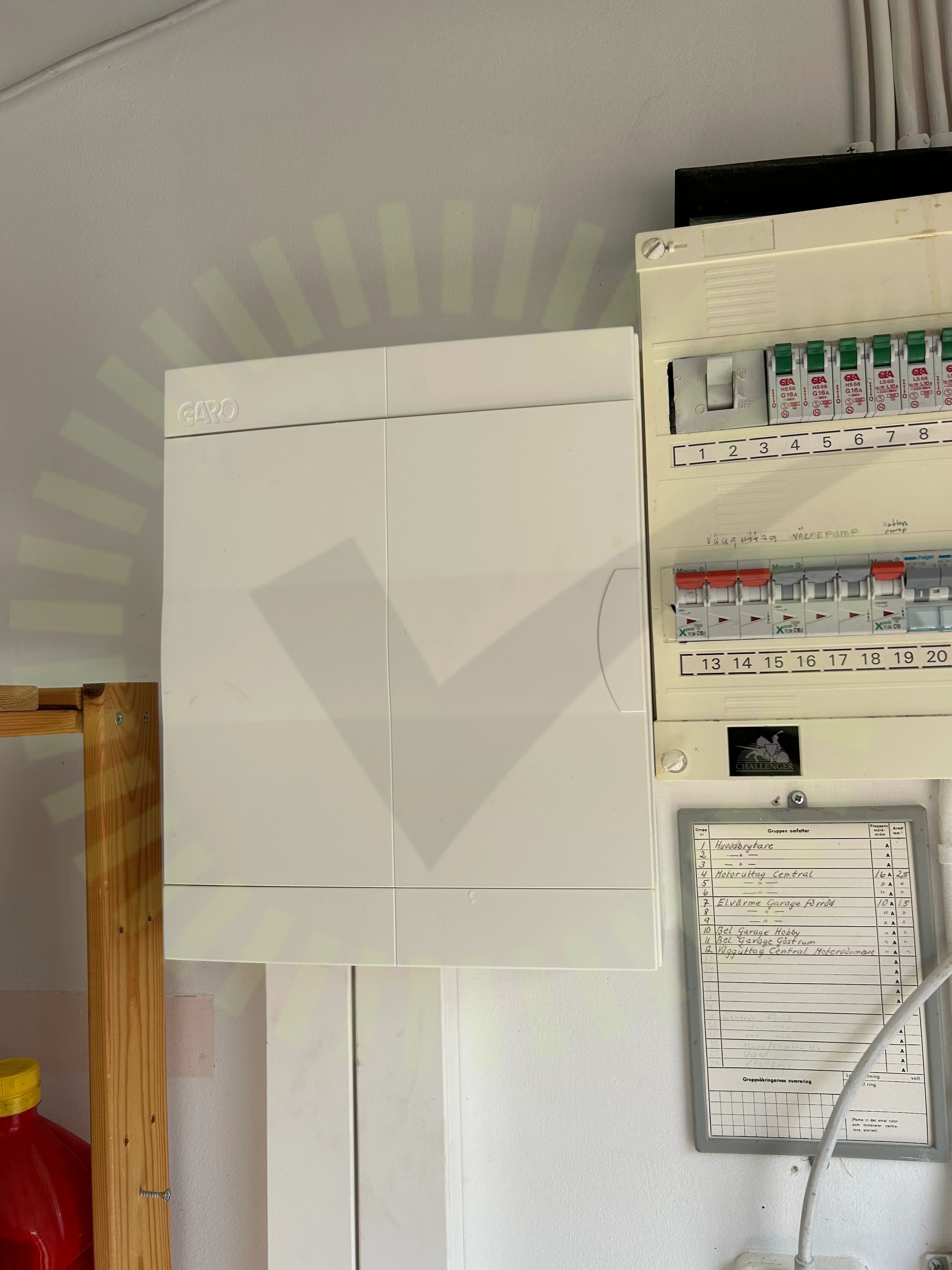

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

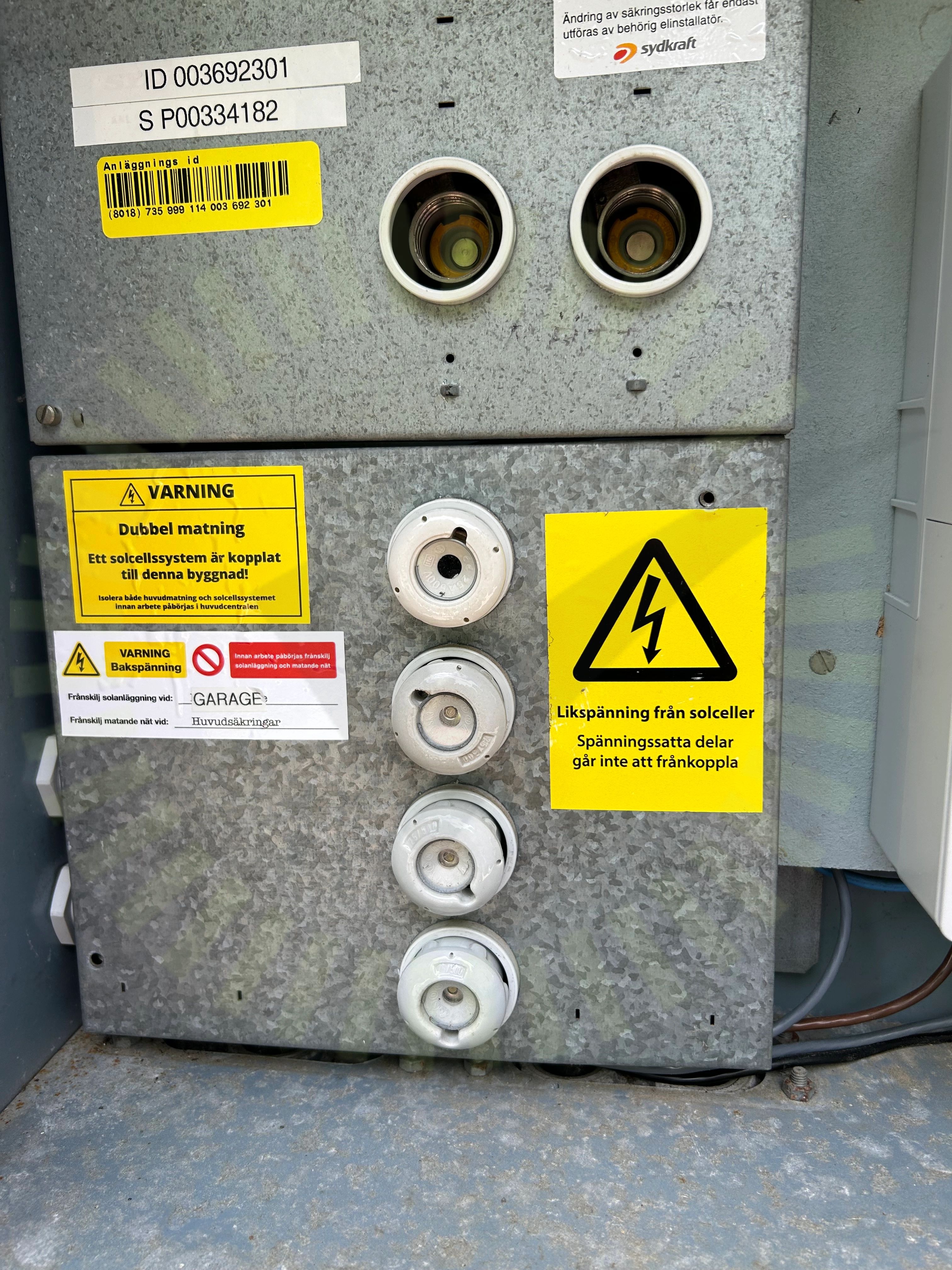

8.2 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

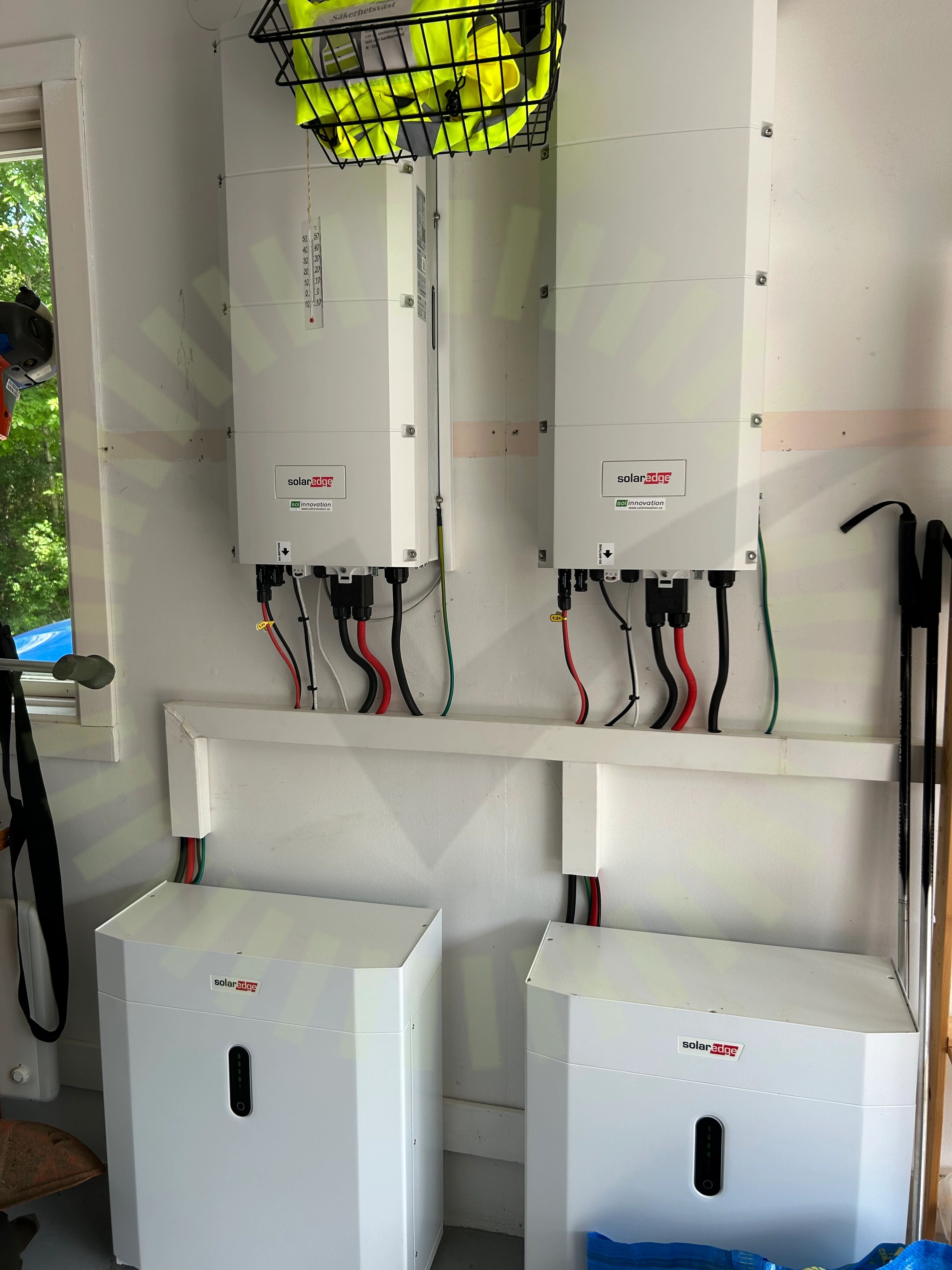

8.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Varning för backspänning

Växelriktare

Anmärkningar

5/34

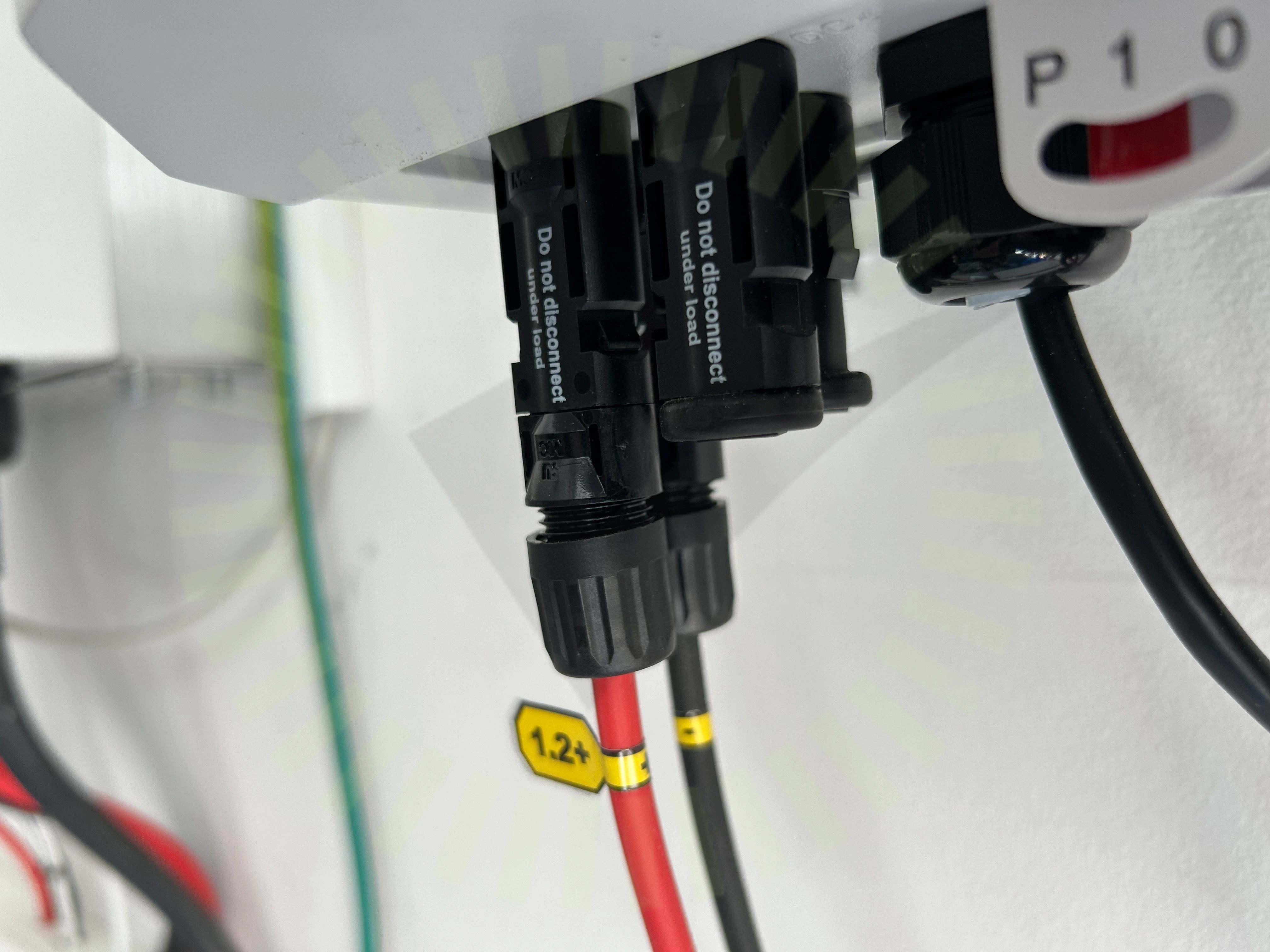

9.1 DC Kontakter

Inte godkänd

Förskruvning är sned.

SS 436 40 00 (712.526)

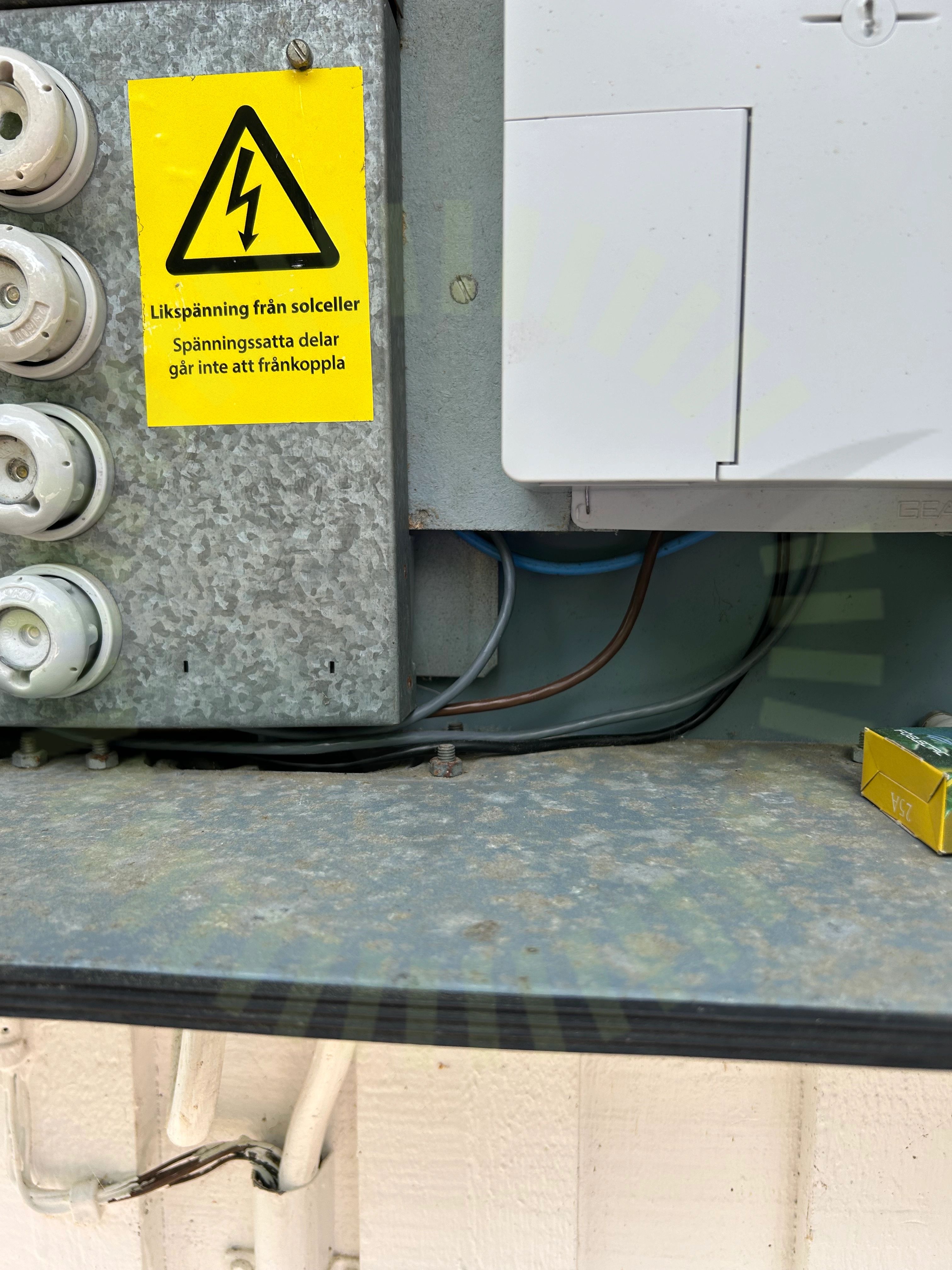

9.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

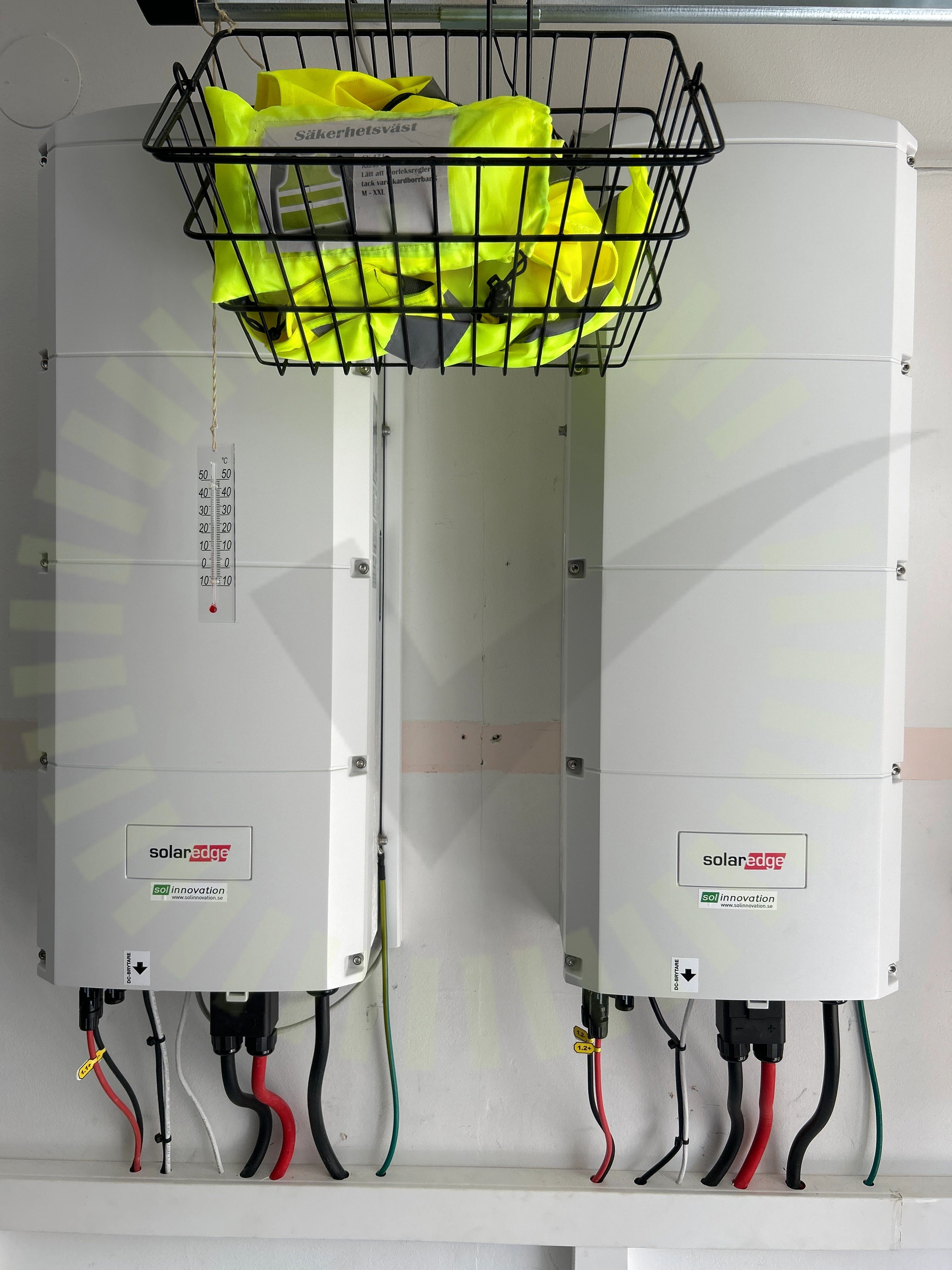

9.3 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vilken växelriktare som är vilken.

SS 436 40 00 (514.1)

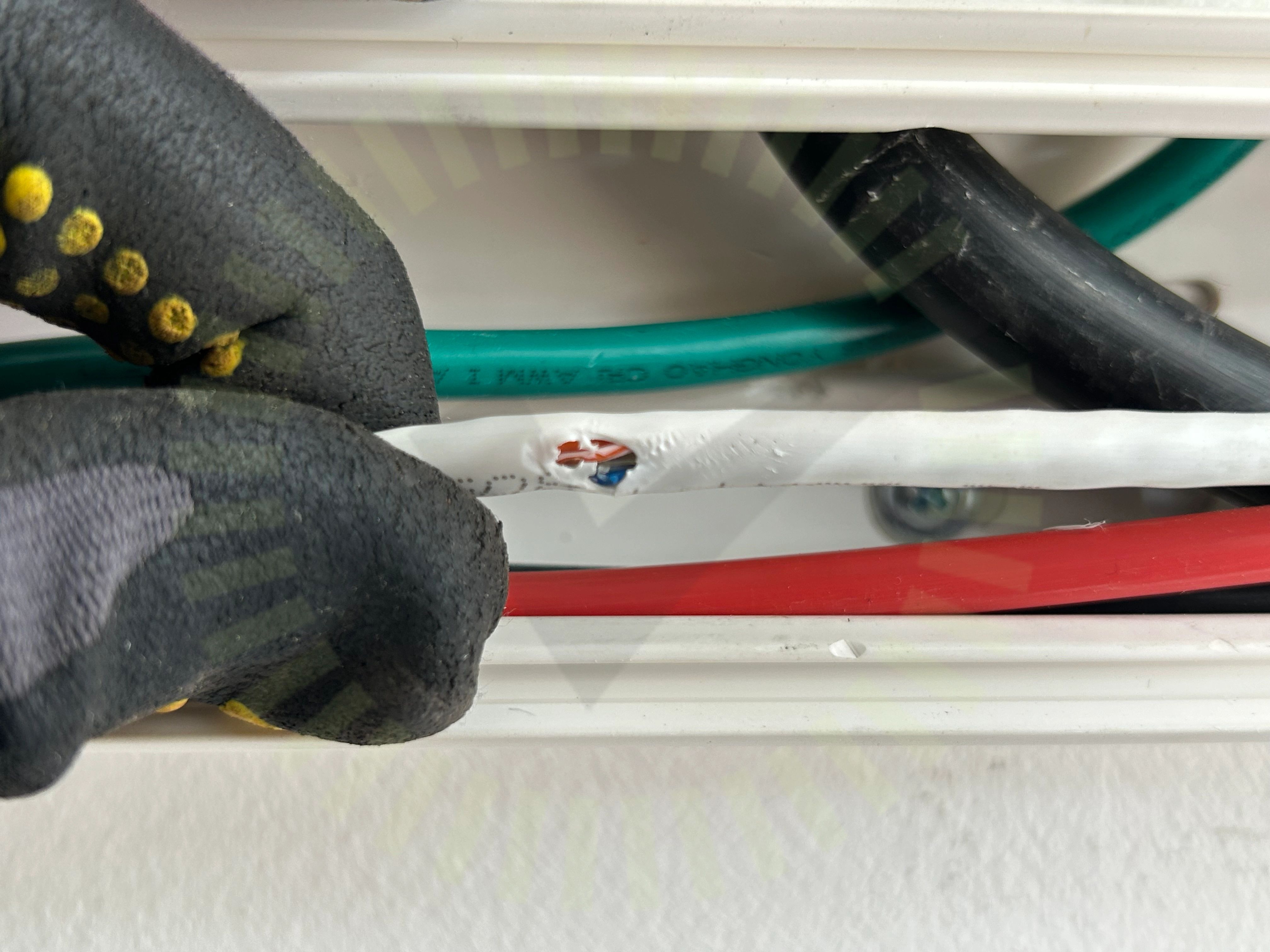

9.4 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

9.5 Strängdesign

Inte godkänd

Strängarna är inte korrekt utförda. Båda strängarna har större effekt än tillåtet.

S440/S500/S500B/S650B Power Optimizer DS-000091-ENG

Godkända kontrollpunkter

28/34

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBelastningsanslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34

Genomföringar
