Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Nova Solar

Datum

7 mars 2025

Ort

Halmstad, Hallands län
Kabeluppfästning
Fastsäkring av produkt
Föremål mot bakstycke
95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2-(10-30)K-T3
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörCHINT: DTSU666
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

13/13
Anslutning till växelriktareAvstånd närliggande objektBatteri PEBatterikåporDC anslutning batteriFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

5/5
Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/28
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Takgenomföring

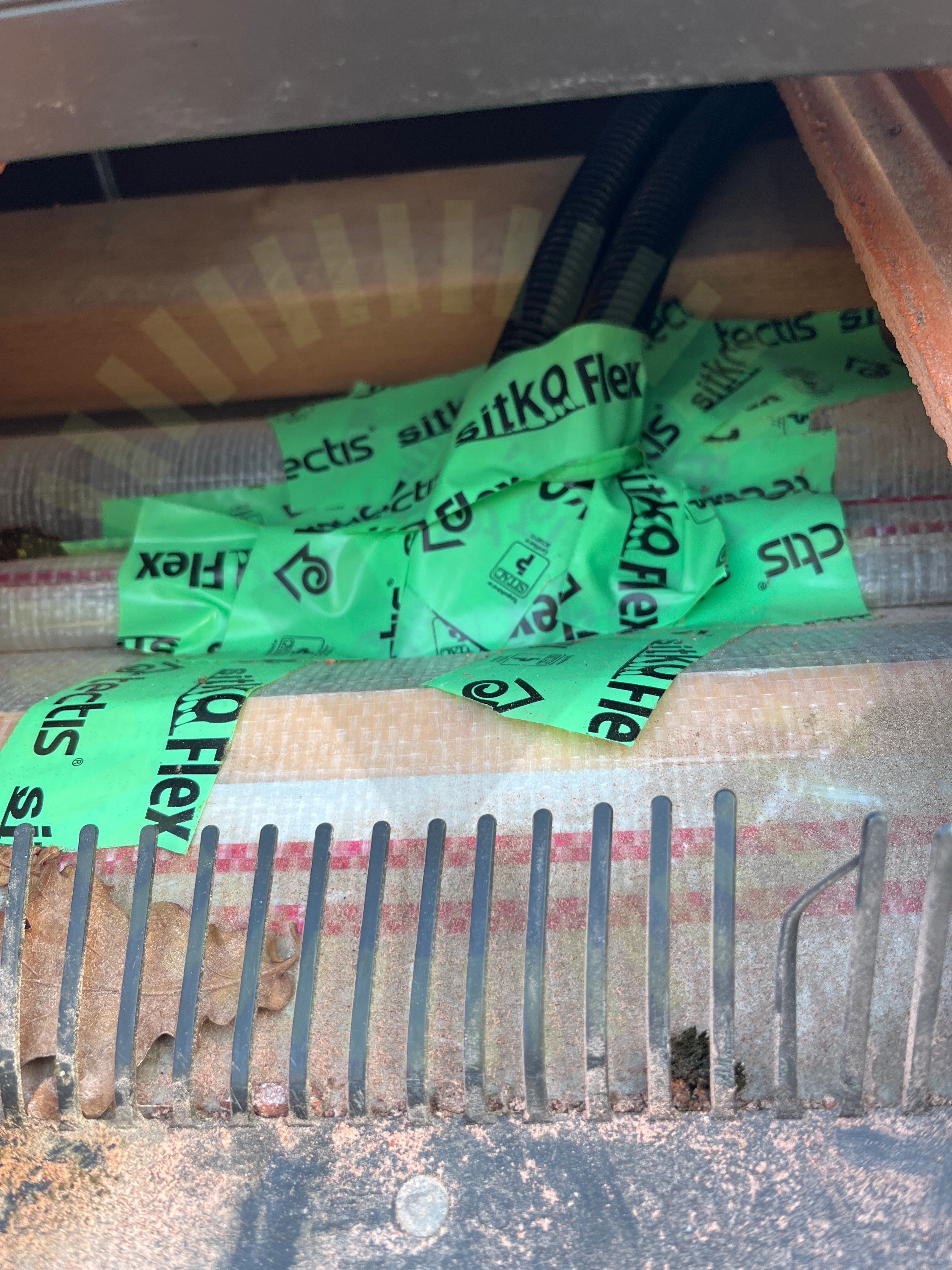

4.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Ändklämmor

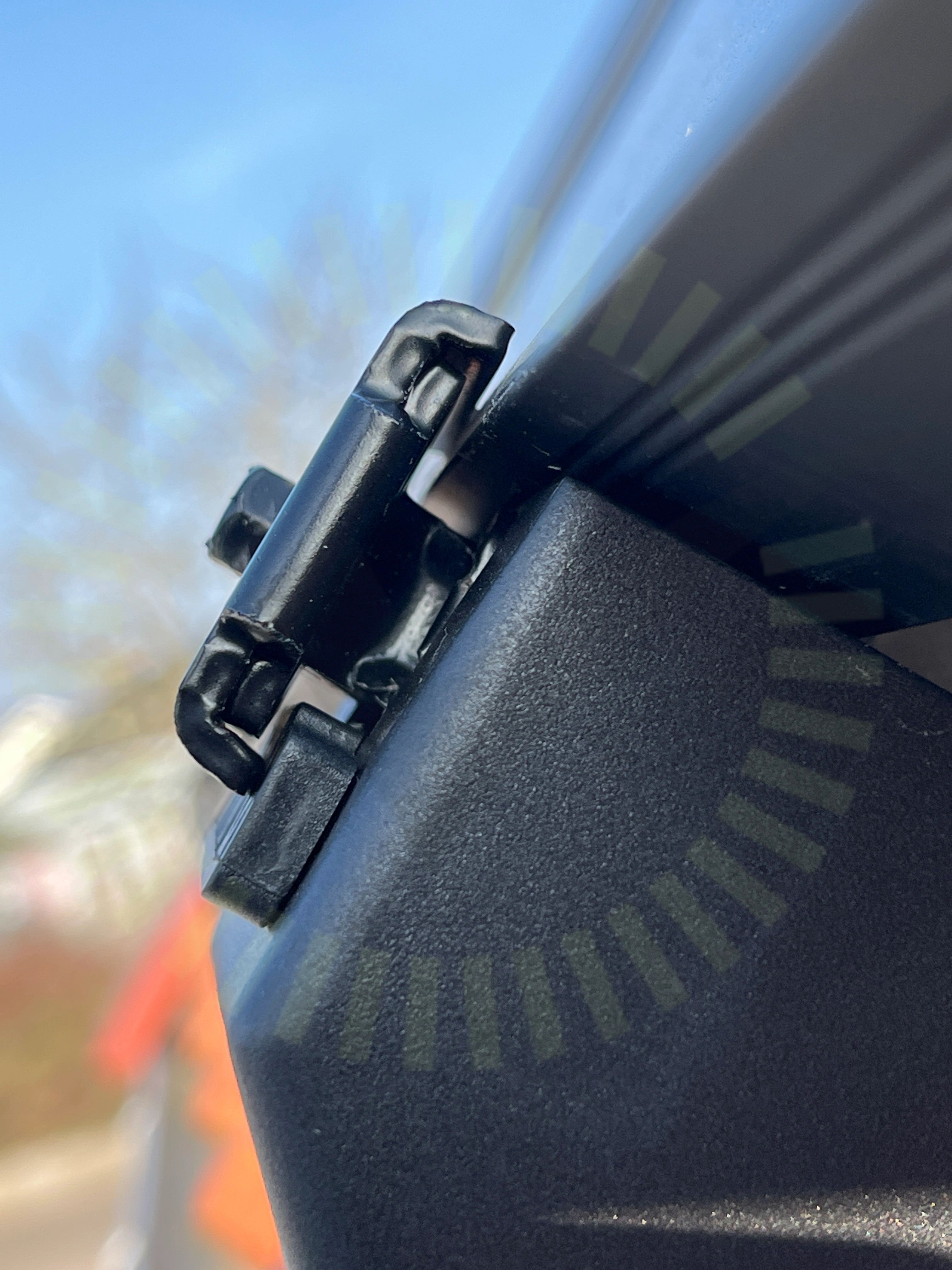

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

Godkända kontrollpunkter

25/28
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/14
Föremål mot bakstycke

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35
Anslutning av växelriktare

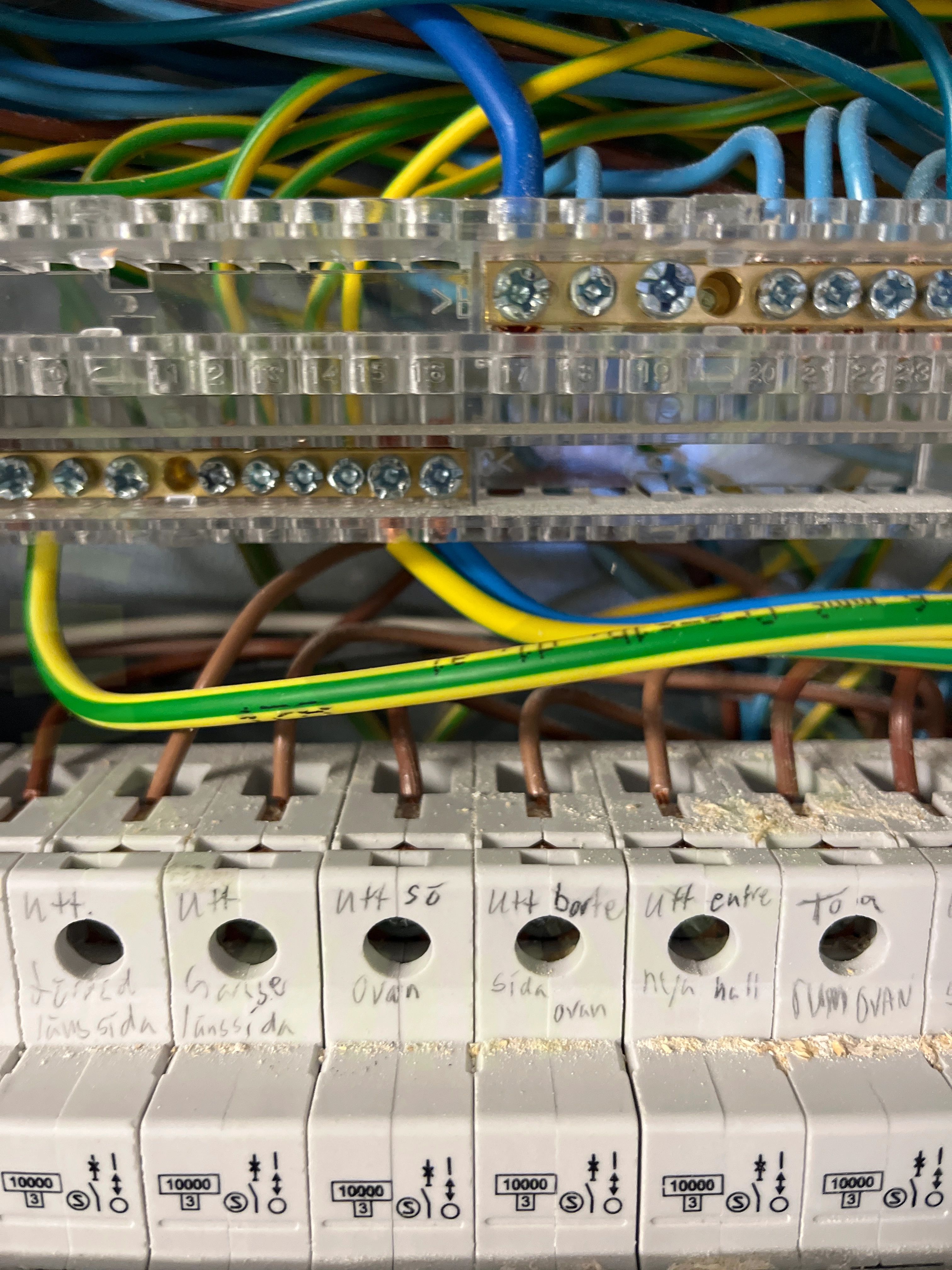

7.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Neutralledaren är kopplad på jordplinten.

Fastsäkring av produkt

7.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Låsskruven saknas och man har satt fel väggfäste på fel sida av växelriktaren.

SAJ: H2 Series User Manual H2-(10K-30K)-(T2,T3) V0.1, Sida 21

Godkända kontrollpunkter

33/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
