Besiktningsrapport

7.4

Installation genom

Skandica Solar

Datum

18 augusti 2023

Ort

Olofstorp, Västra Götalands län

Kopplingslåda

Panelkablagets böjradie

Skenans utstick för klämma

+ 15

78% godkända22% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemNordmount Panntak

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Nordmount Panntak

Anmärkningar

7/28

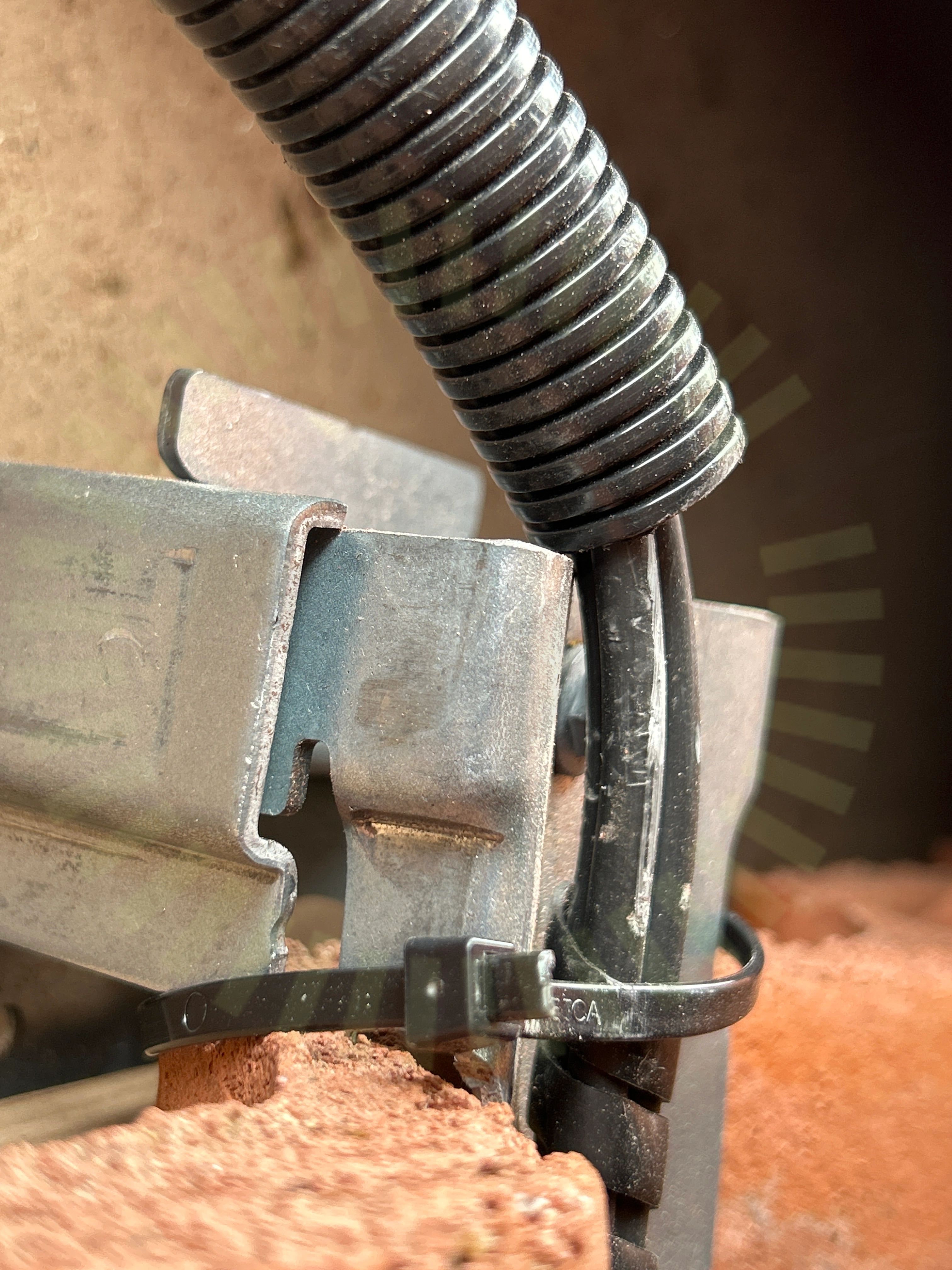

2.1 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat mellan takytor. Ligger mot skarp kant.

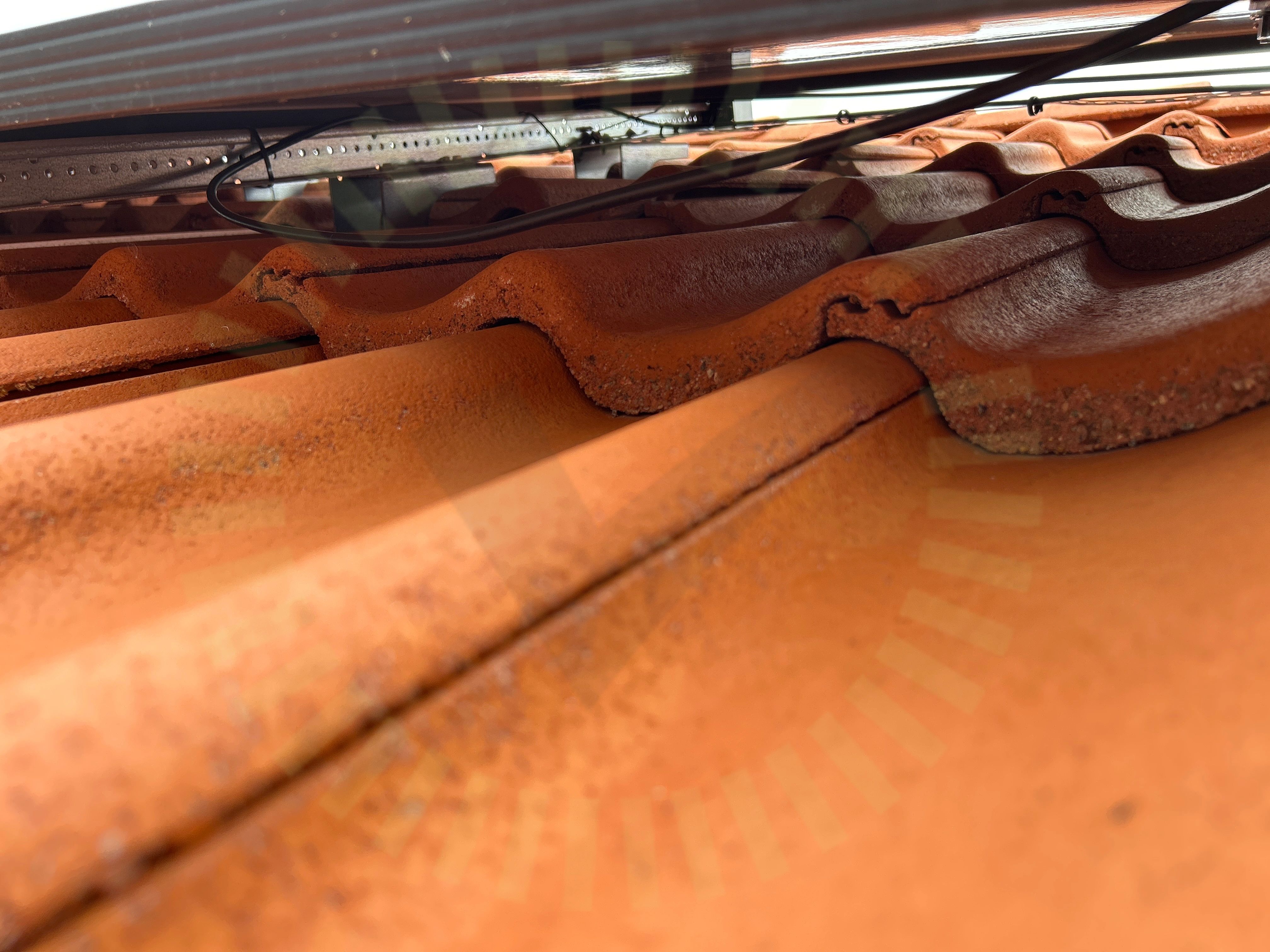

2.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

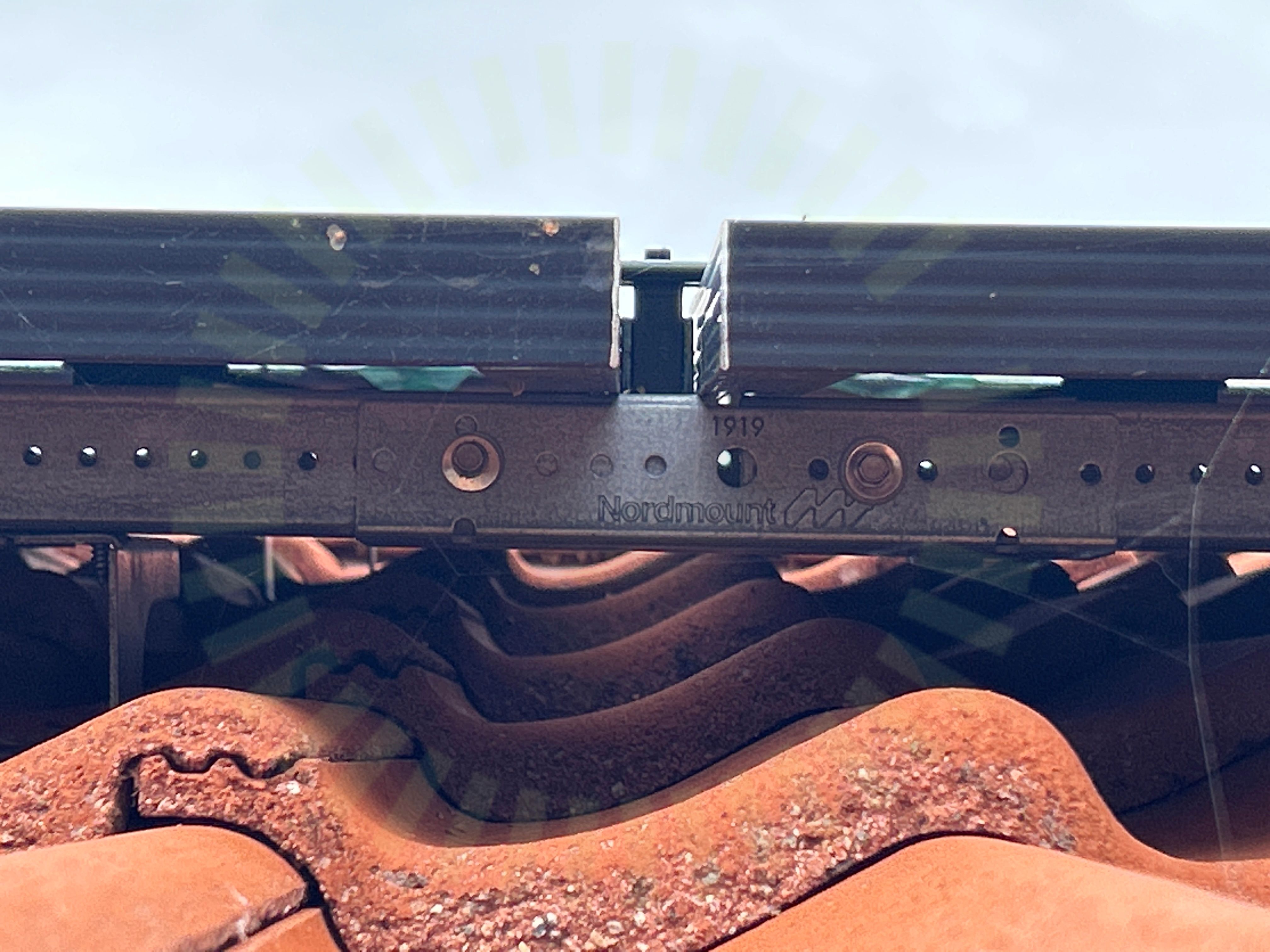

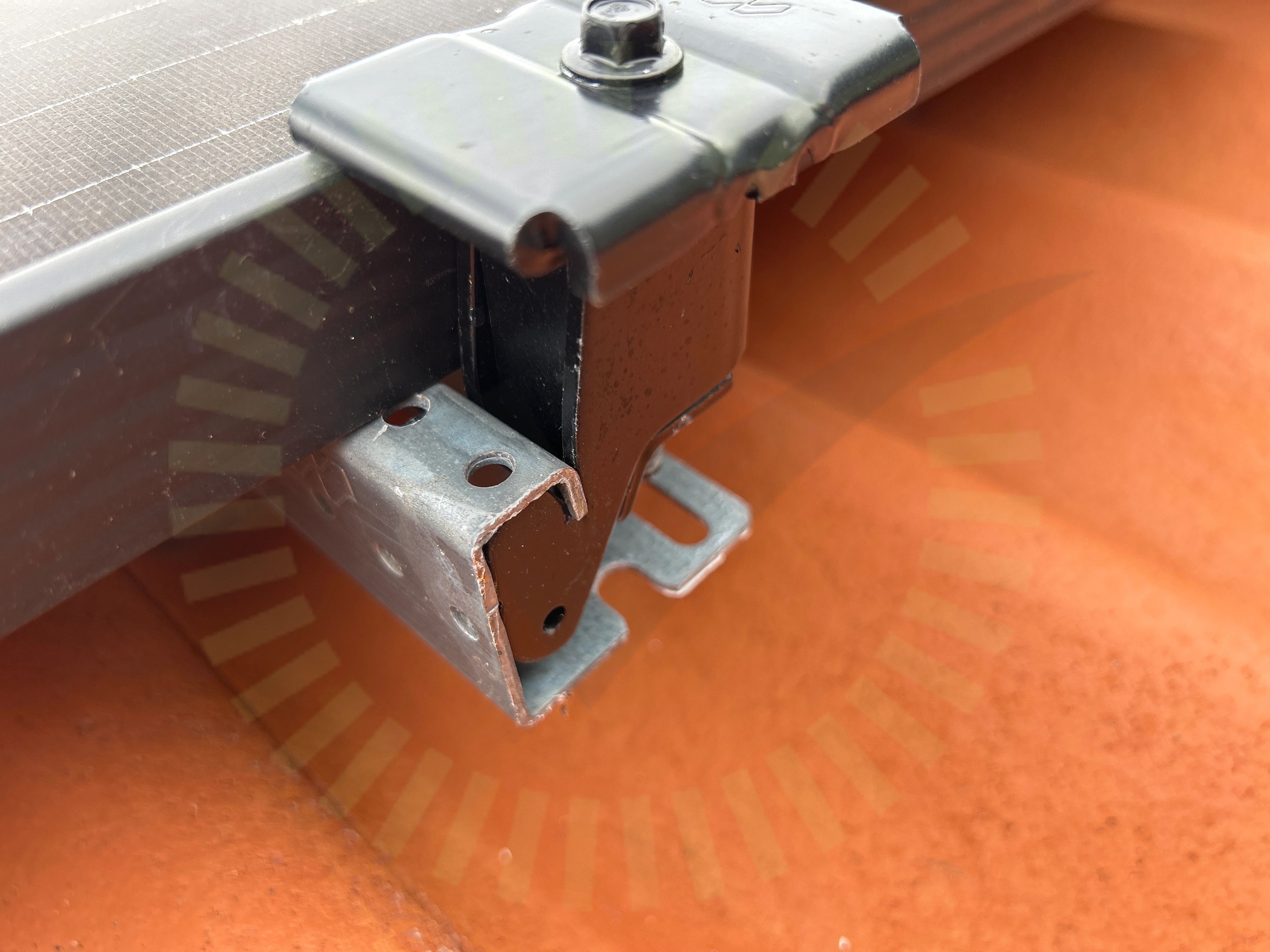

2.3 Skenans utstick för klämma

Inte godkänd

Skenan är för kort, ändlocket går inte att montera.

2.4 Skenors avstånd till varandra

Inte godkänd

Lastberäkning att kontrollera mot saknas. Uppmätt mått 105 cm.

2.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Tillverkarens anvisningar

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.7 Takkrokarnas CC

Inte godkänd

Lastberäkning att kontrollera mot saknas. Uppmätt mått 105cm

Nordmount konfigurator

Godkända kontrollpunkter

21/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSäkerhetsavståndTakets lutningTakgenomföringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Risen: RSM40-8

Anmärkningar

3/18

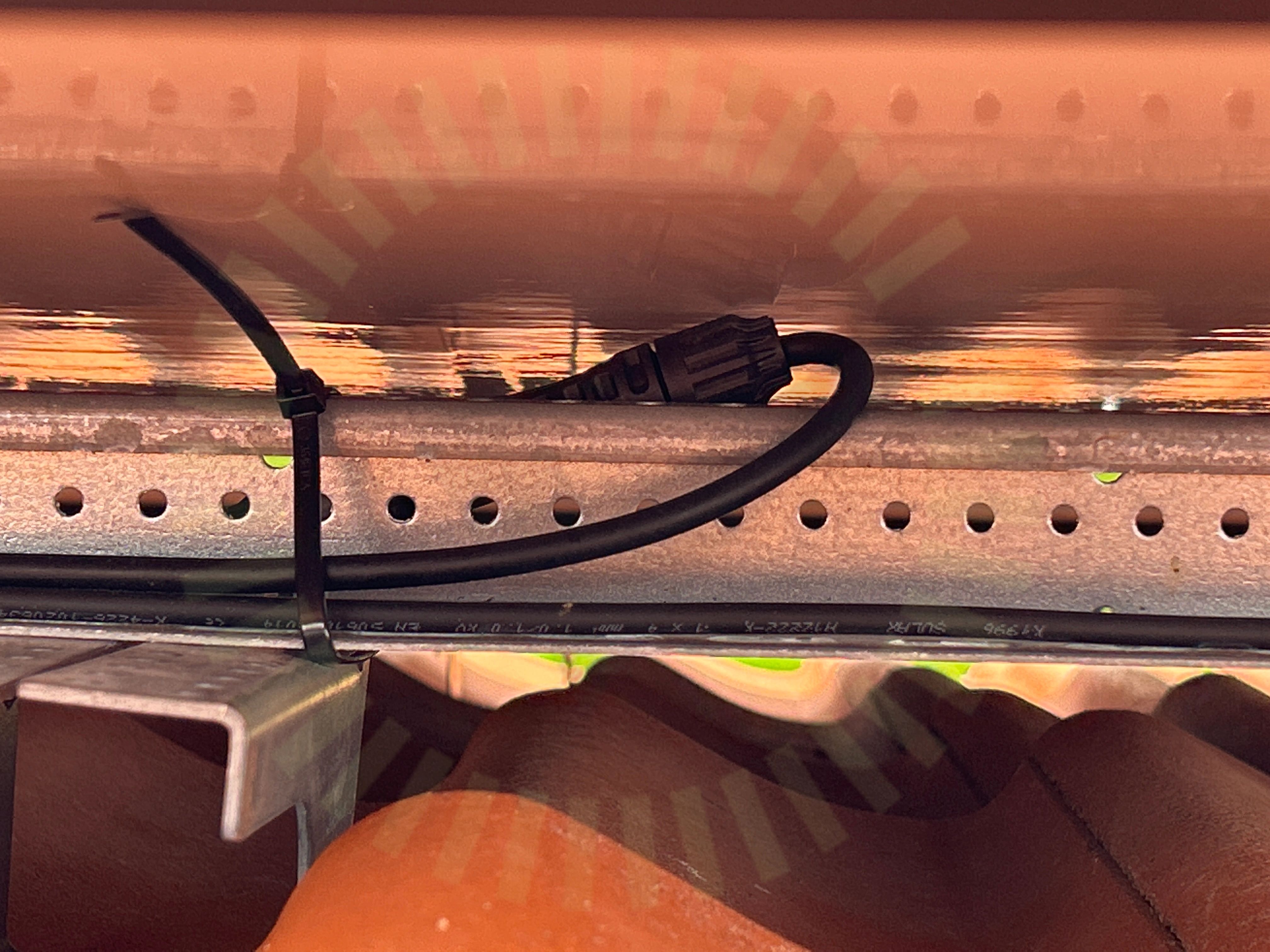

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

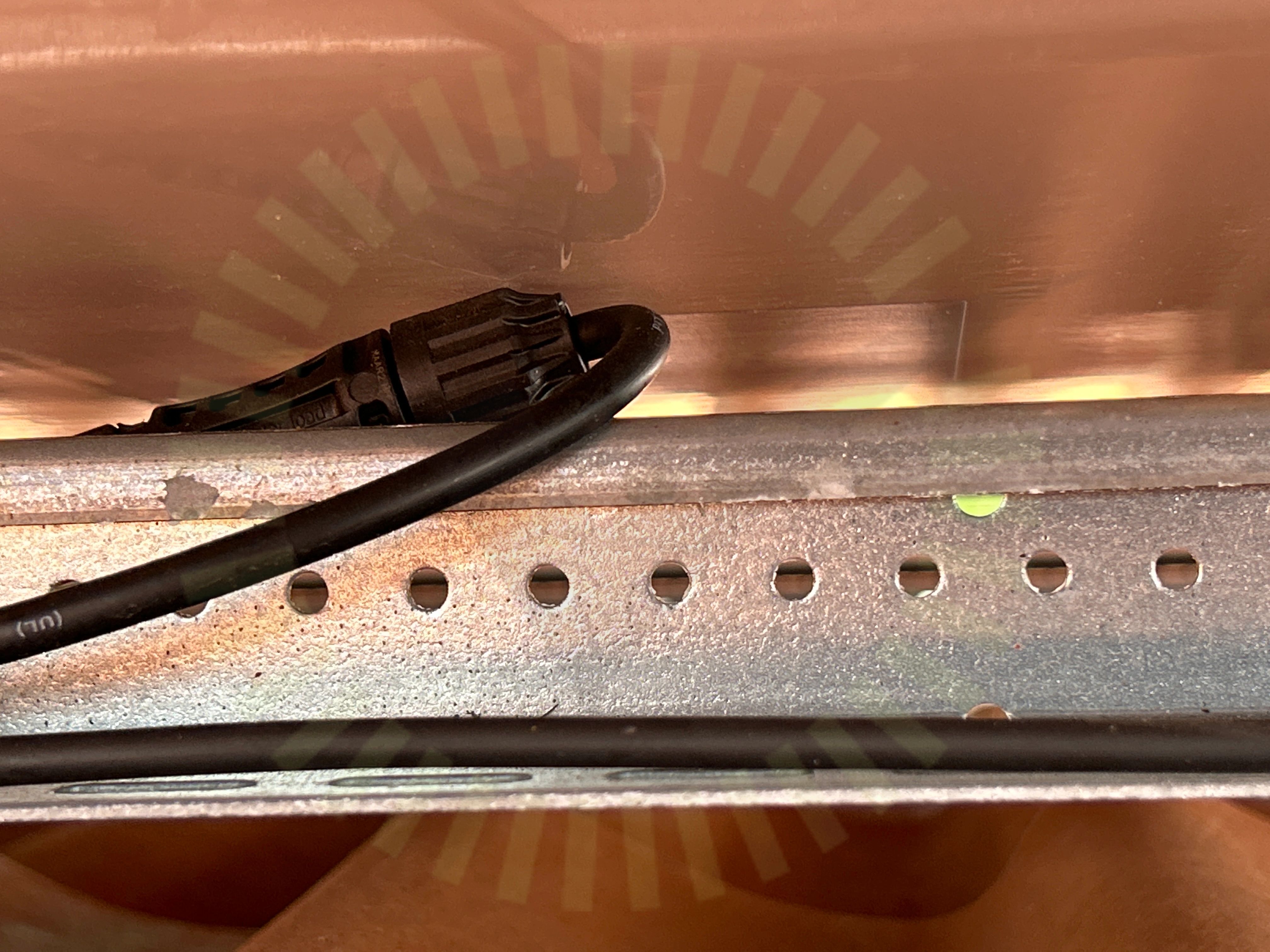

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

14/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

SunGrow: SG5-12RT

Anmärkningar

9/40

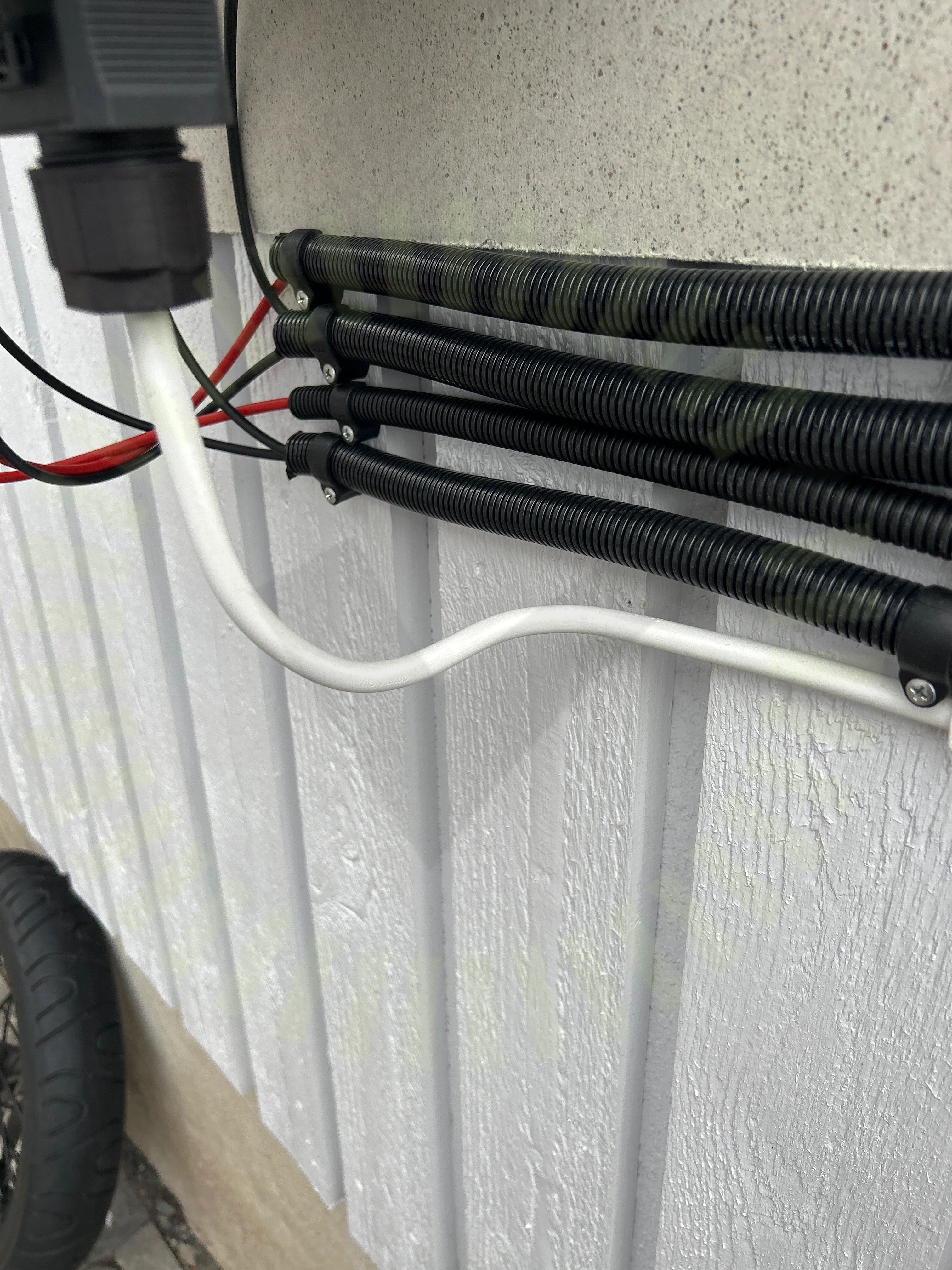

4.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst, har inte tillräckligt med stöd.

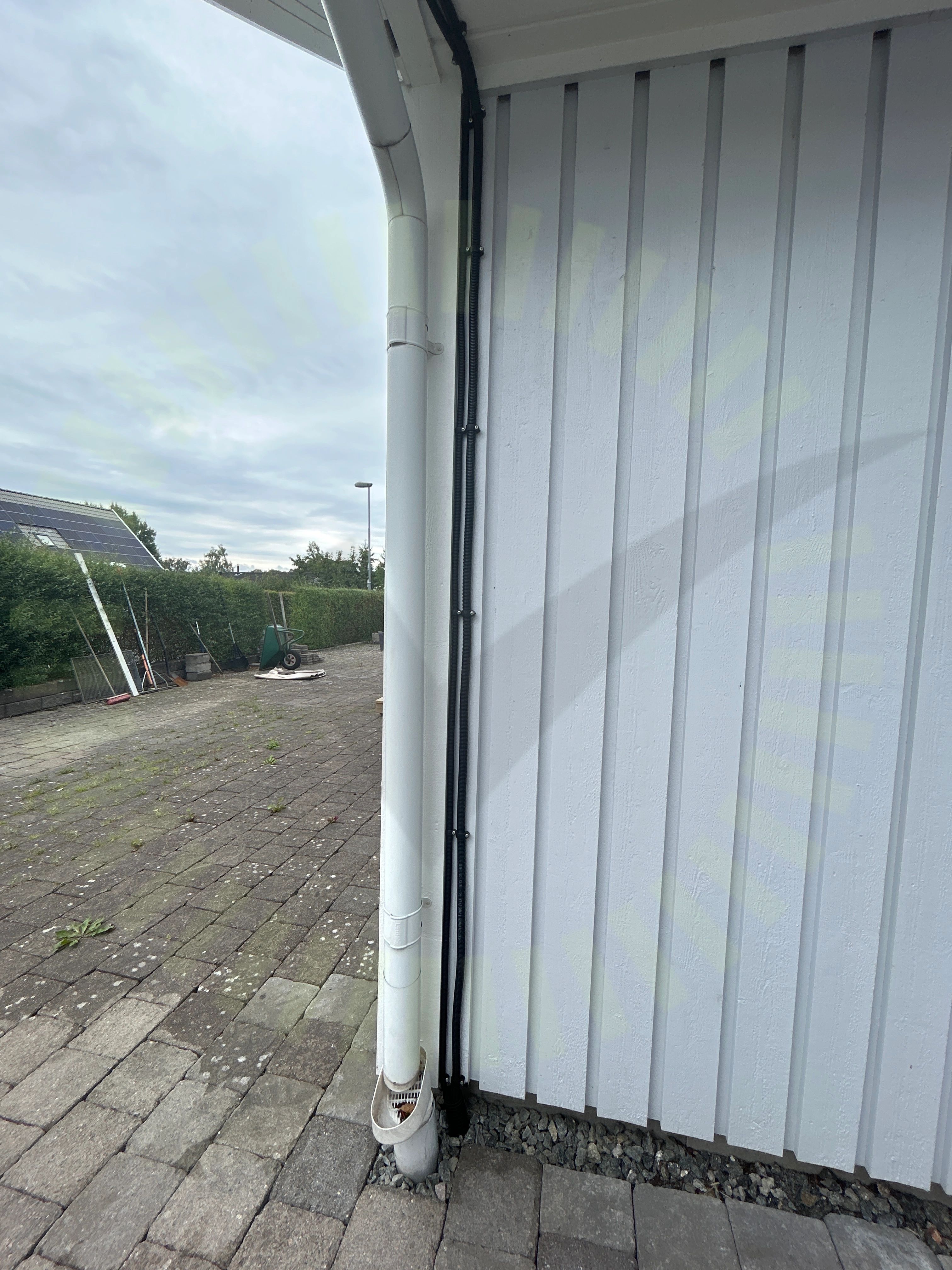

4.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

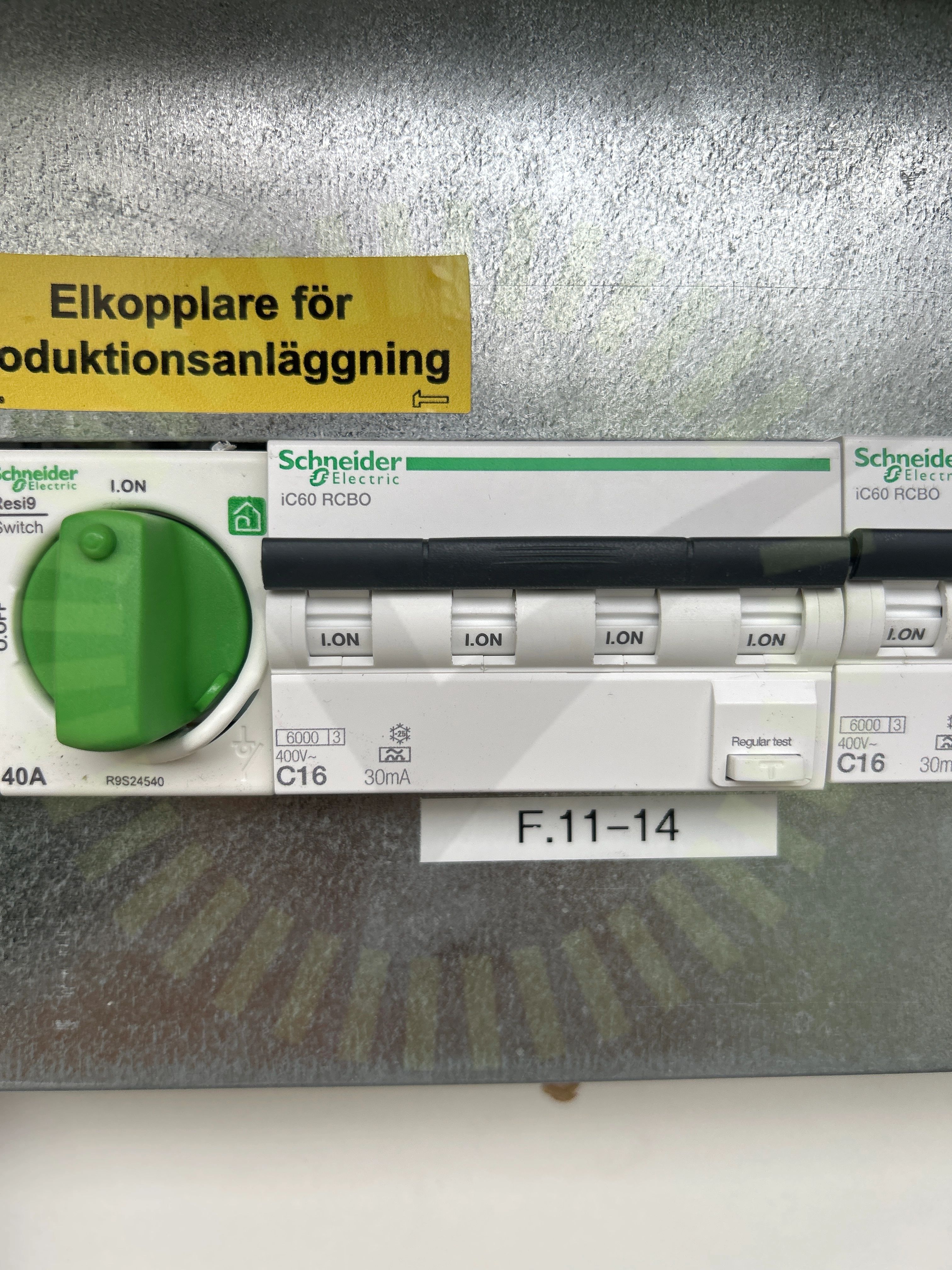

4.3 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

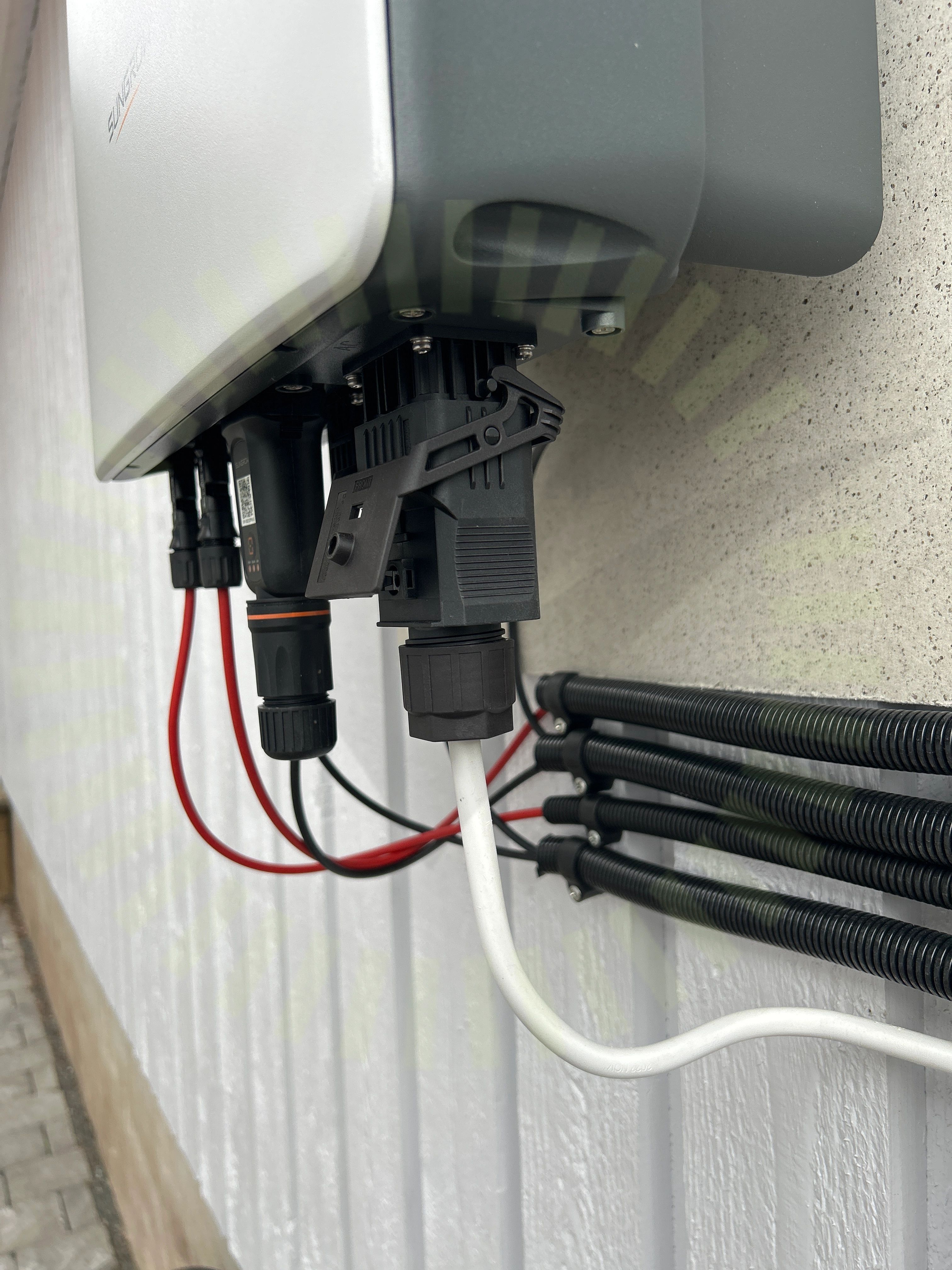

4.4 Förskruvning

Inte godkänd

Förskruvningen är inte korrekt monterad.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

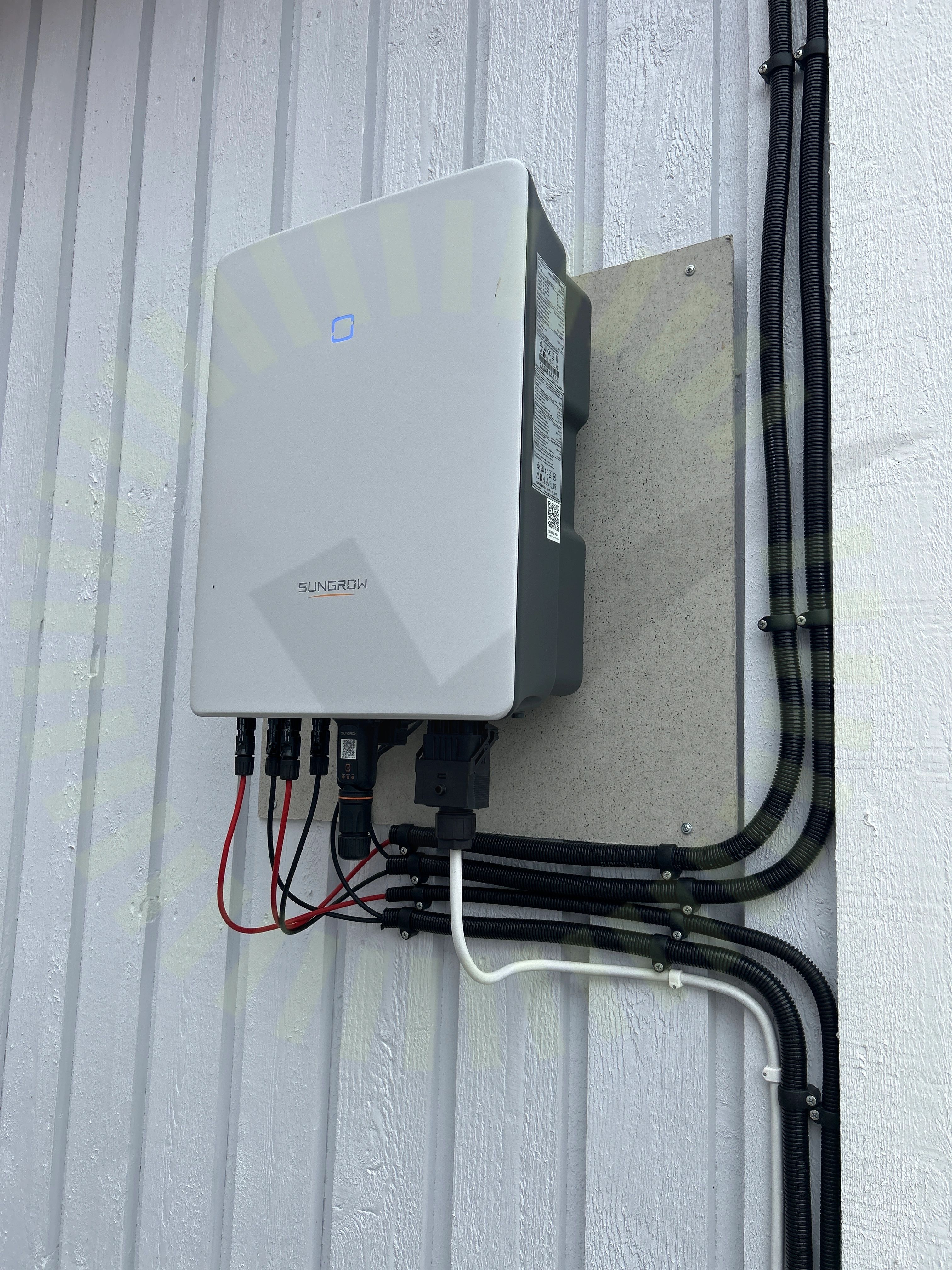

4.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

4.6 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

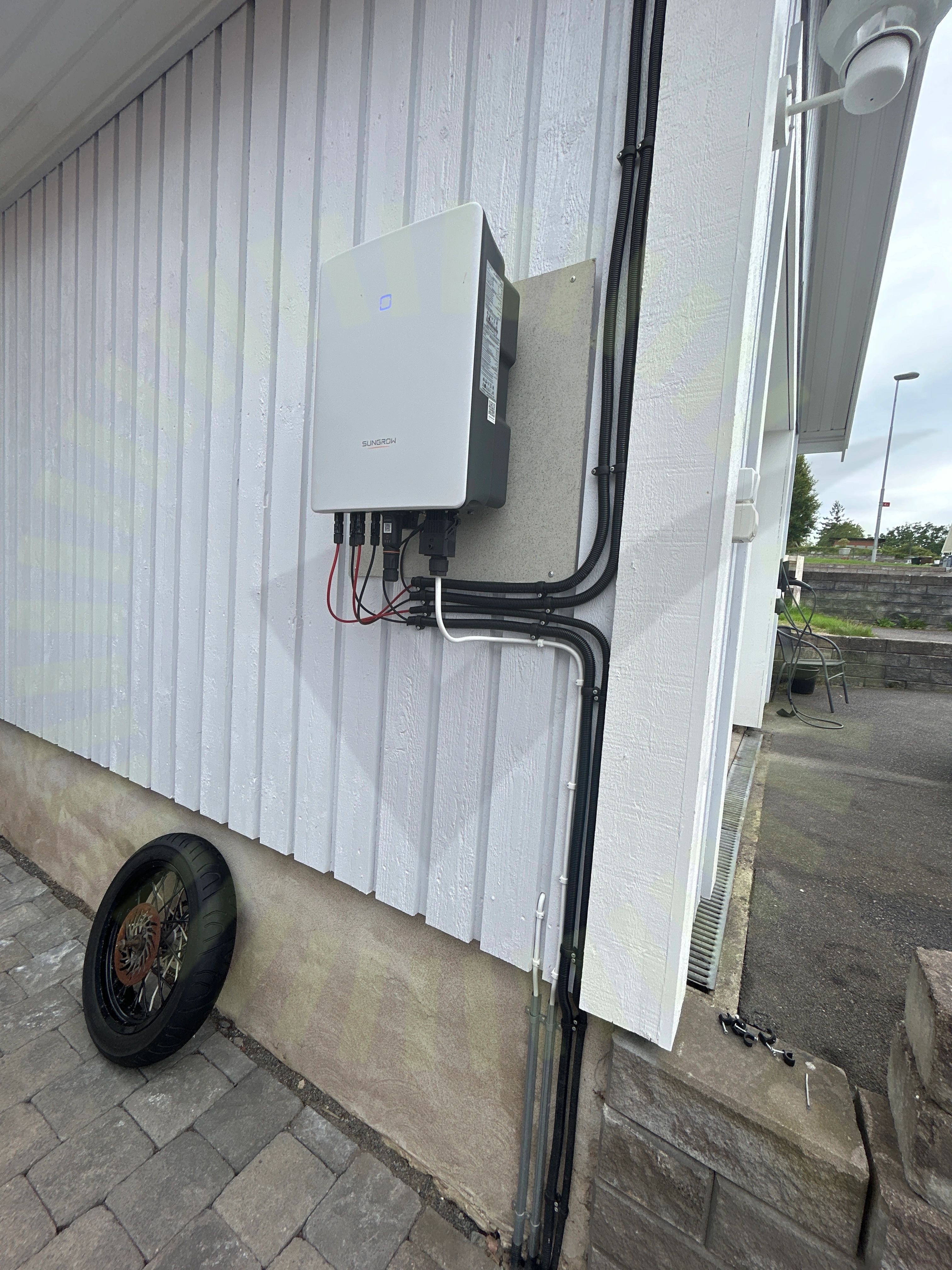

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

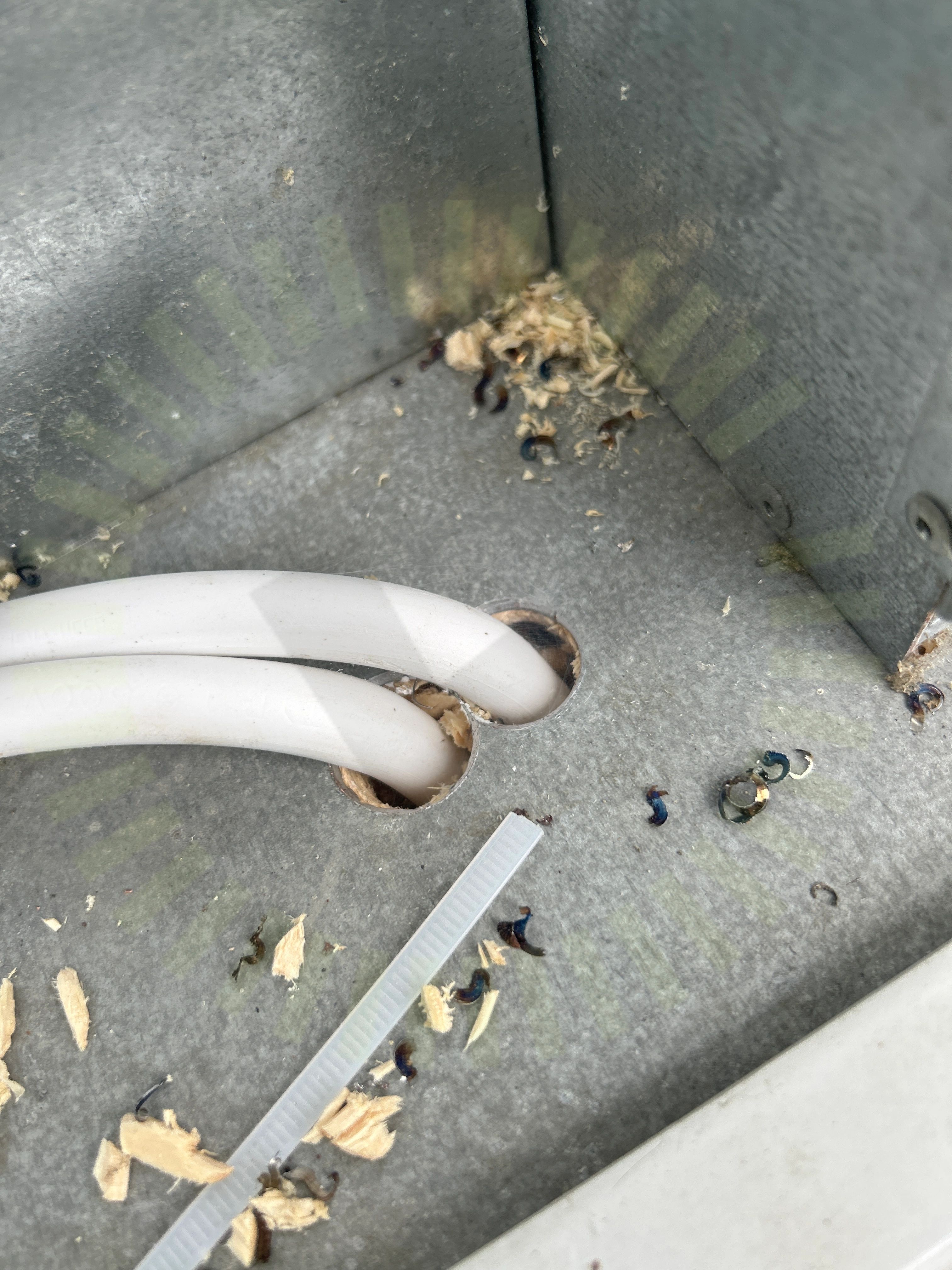

4.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

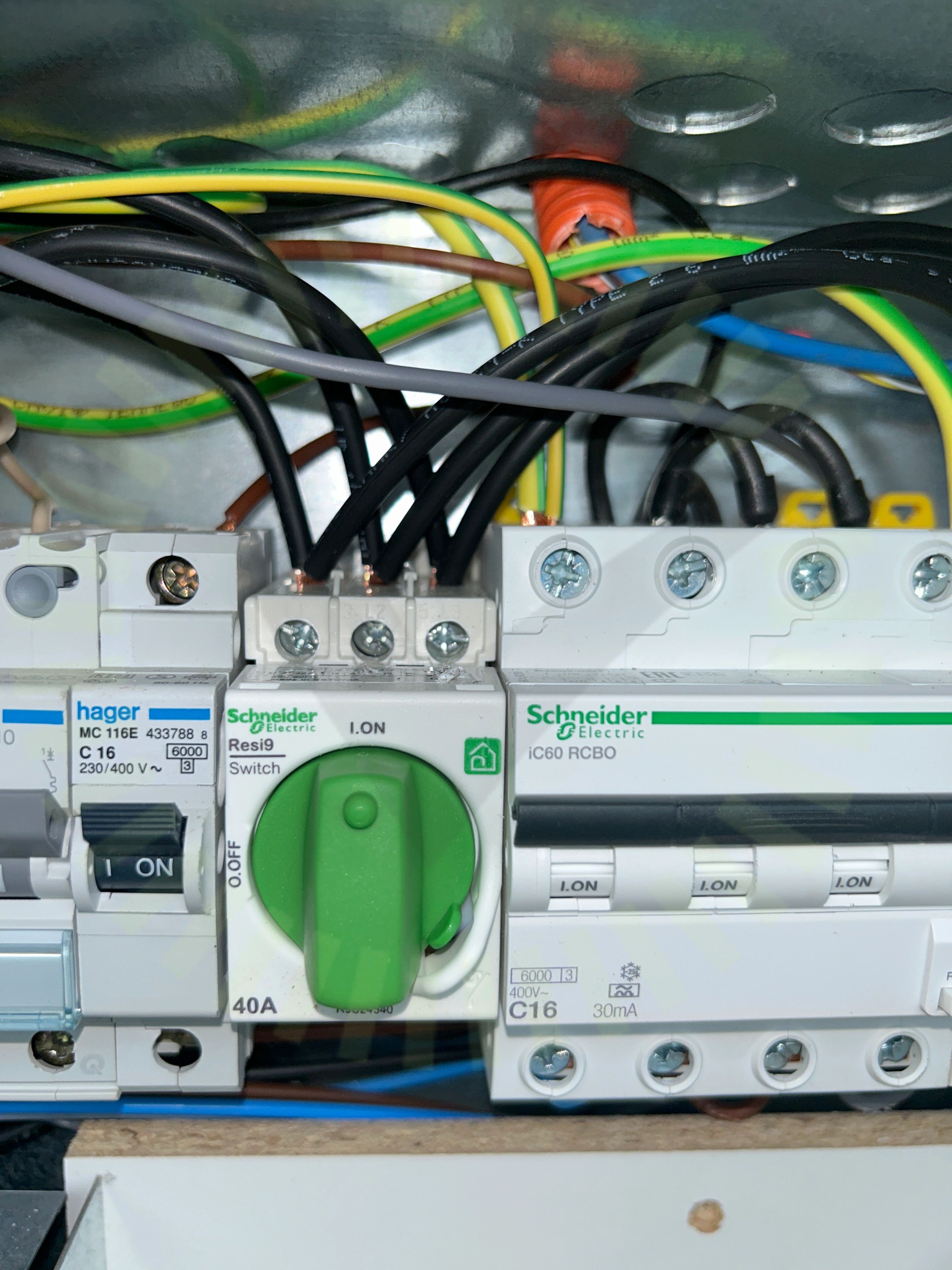

4.9 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

30/40

AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Tak 1, Nordmount Panntak

Anmärkningar

1/1

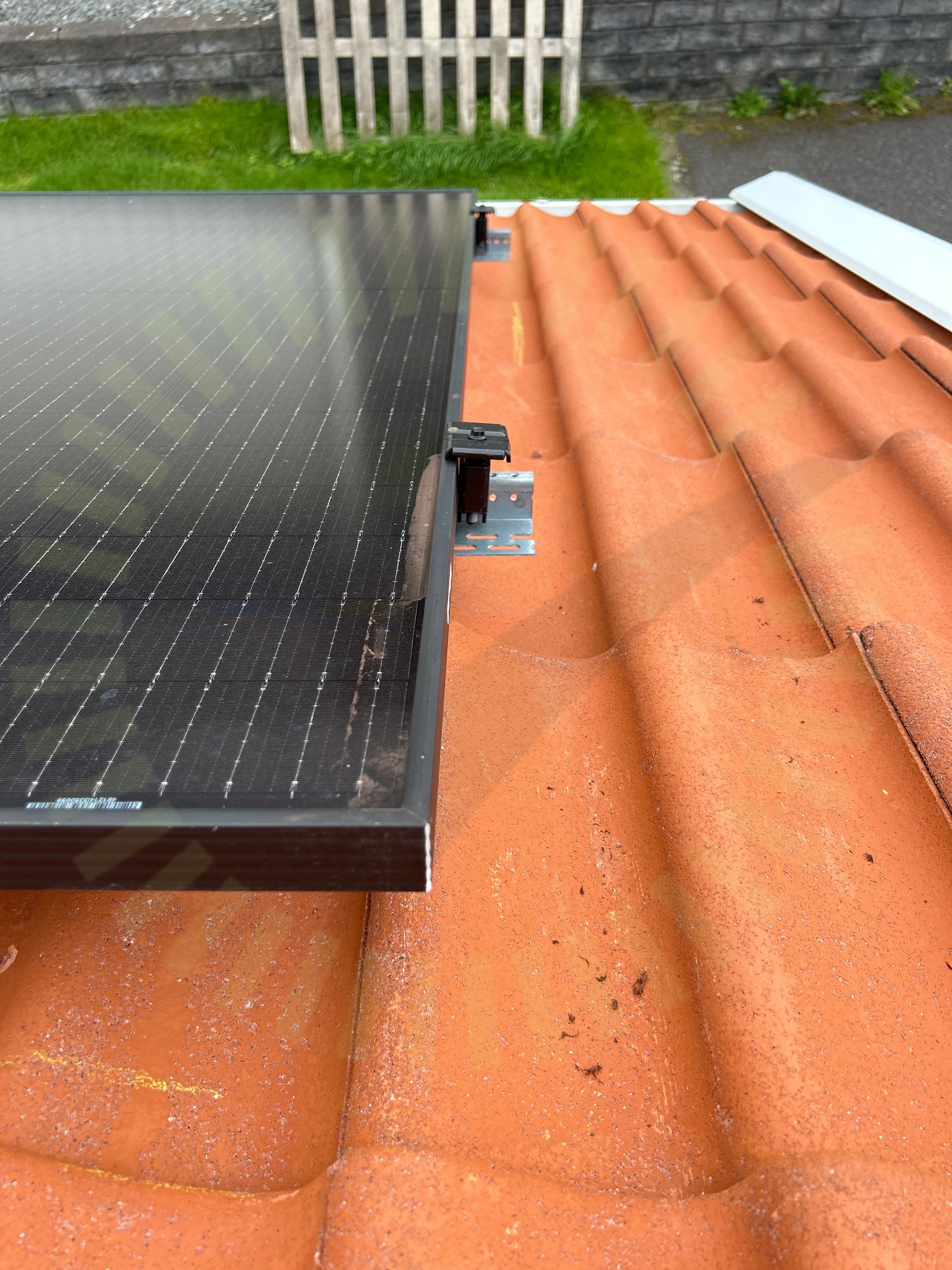

5.1 Ändlock montagesystem

Rekommendation

Saknas ändlock till montagesystemet.

Växelriktare

Anmärkningar

2/2

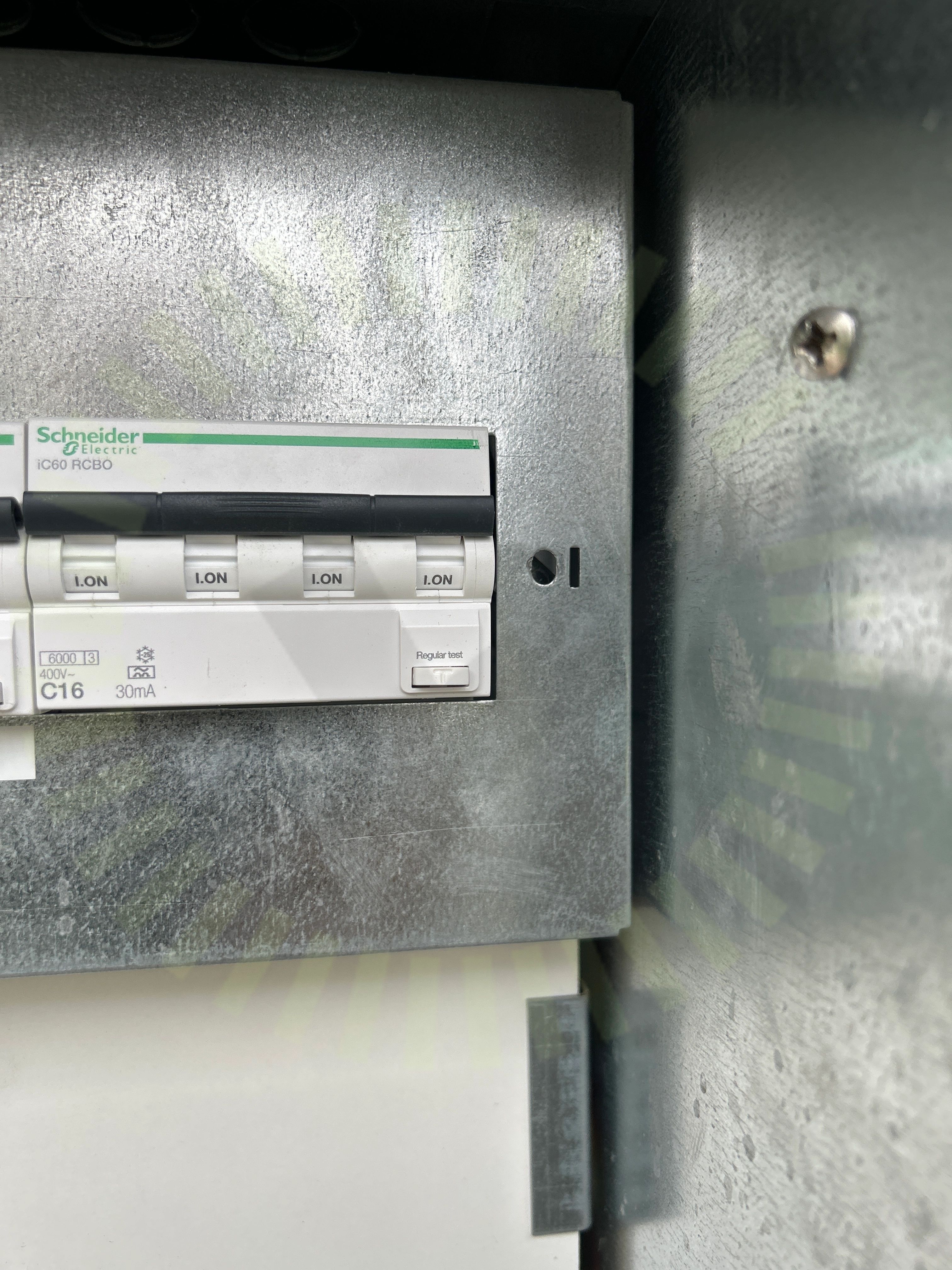

6.1 Anslutningspunkt Fasadmätarskåp

Rekommendation

Saknas skruv till kåpan i fasadmätarskåpet.

6.2 PEN Ledare

Inte godkänd

PEN Ledare har fel area samt feluppmärkt.
