Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Sesol

Datum

11 april 2023

Ort

Katrineholm, Södermanlands län
DC kabel förläggning
Kabeluppfästning
Takgenomföring
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörHuawei: Smart Power Sensor
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1
Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/63
AC Genomföringar

4.1 AC Genomföringar

Inte godkänd

Genomföringar är inte tätade.

SS 436 40 00 (527.2.1)
Avstånd närliggande objekt

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC Böjradie

4.3 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)
Avstånd närliggande objekt

4.4 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Avtal

4.5 Avtal

Inte godkänd

Leverantören har bifogat Länsförsäkringars Checklista till avtalet. Denna har inte följts vid installation. Kontakterna kan ej inspekteras, således kan man inte fastställa att korrekt kontakter har använts vid strängens början/slut.

Avtal

4.6 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

56/63
AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage dimensioneringAC Kablage förläggningAC Kablage förläggningAC kablage skadaAC kablage skadaAC kablage skarp kantAC kablage skarp kantBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skadaDC Kablage skadaDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInfästningJordfelsbrytareJordning av chassiJordning av chassiKontakterKontakterLedare FastspändaLedare FastspändaMärkningMärkningPlaceringPlaceringSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVentilation

Ej tillgängligt vid besiktning

1/63
DC Genomföringar

Longi: LR5-54HPB 390-410M

Anmärkningar

2/17

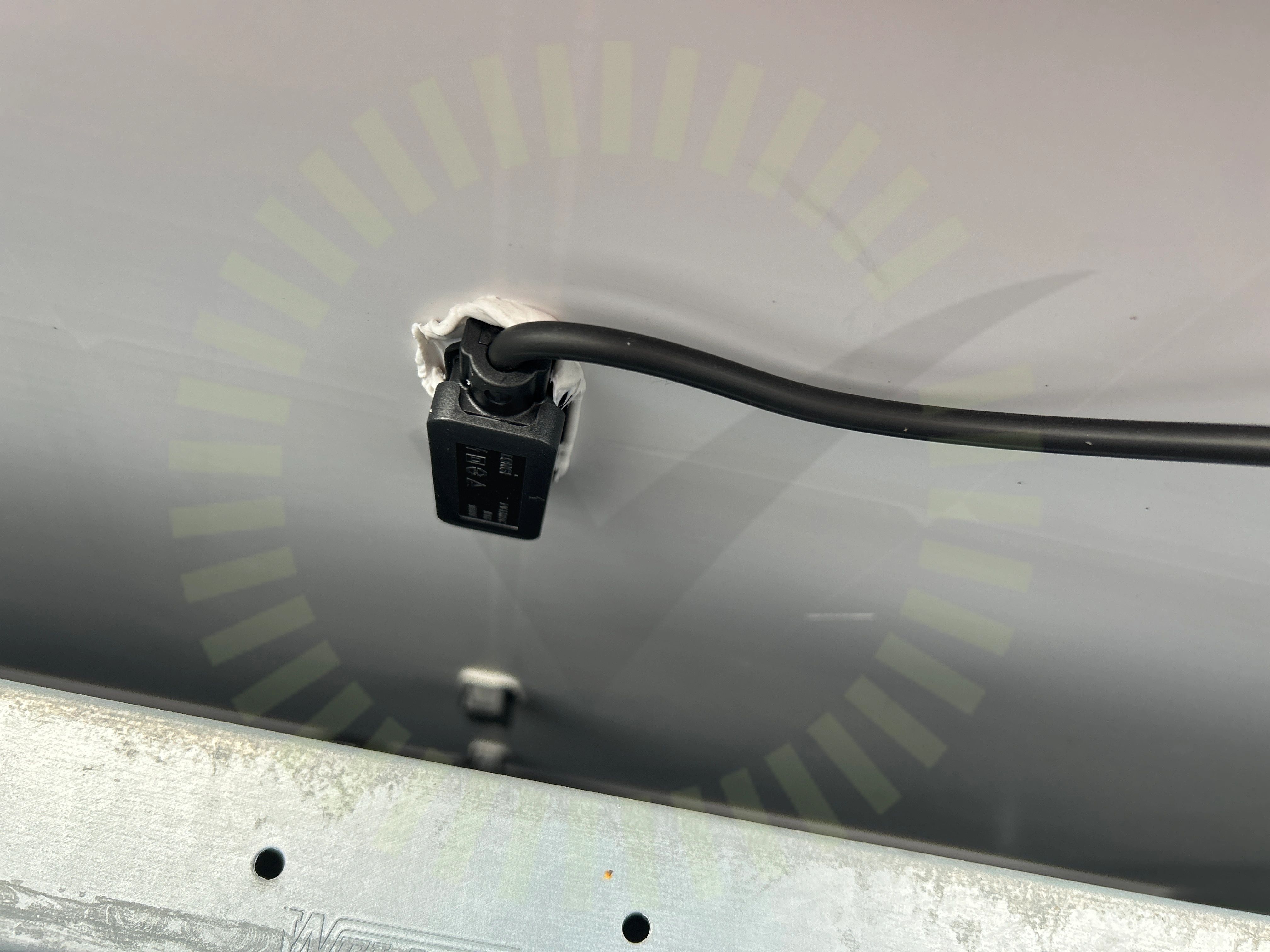

Kopplingslåda

5.1 Kopplingslåda

Inte godkänd

Kablage för skarp böjradie från panelens utgång.

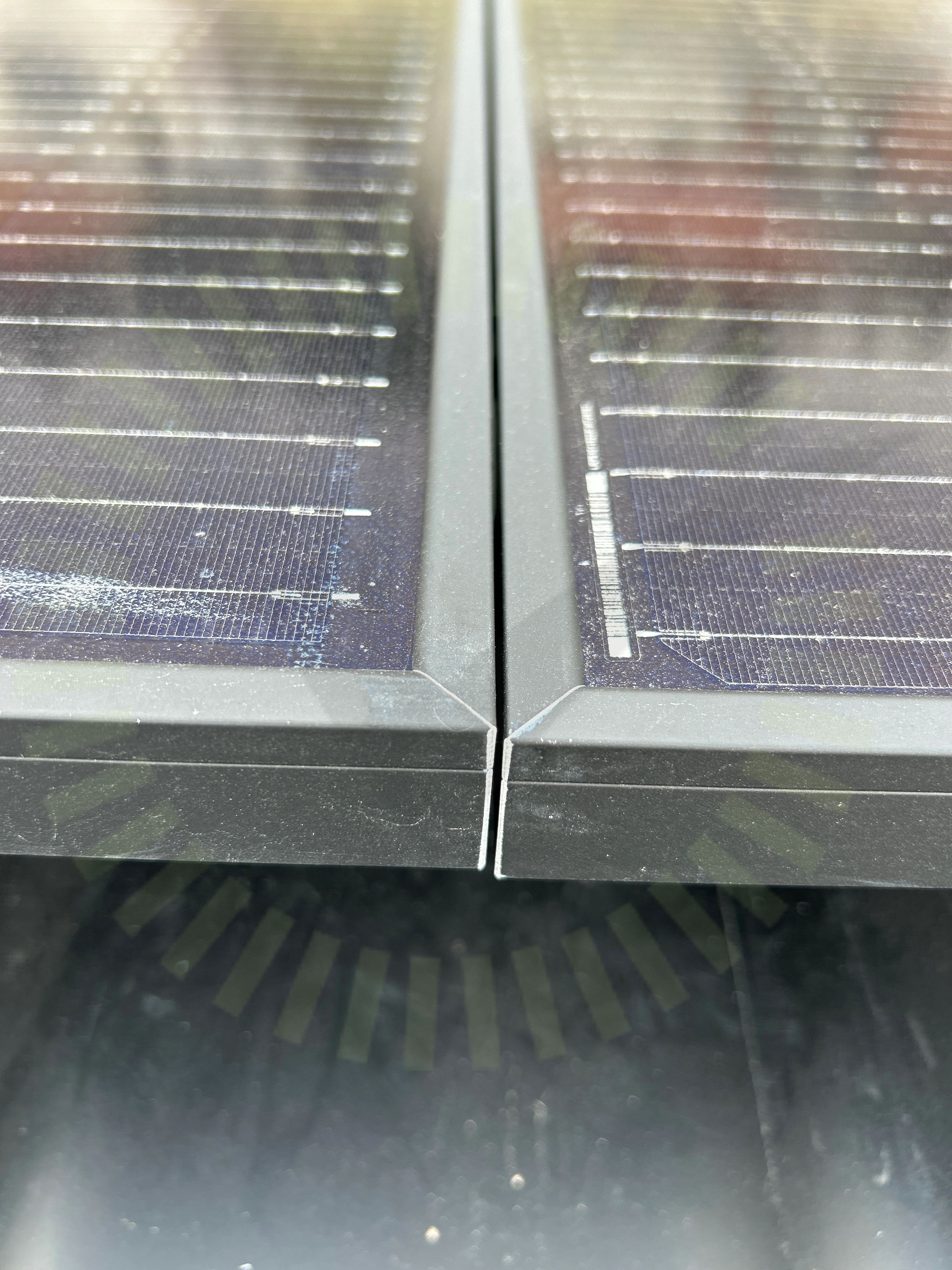

Mellanrum

5.2 Mellanrum

Inte godkänd

Paneler är inte separerade med det avstånd som tillverkaren kräver. Minimum 10mm.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterKontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/1

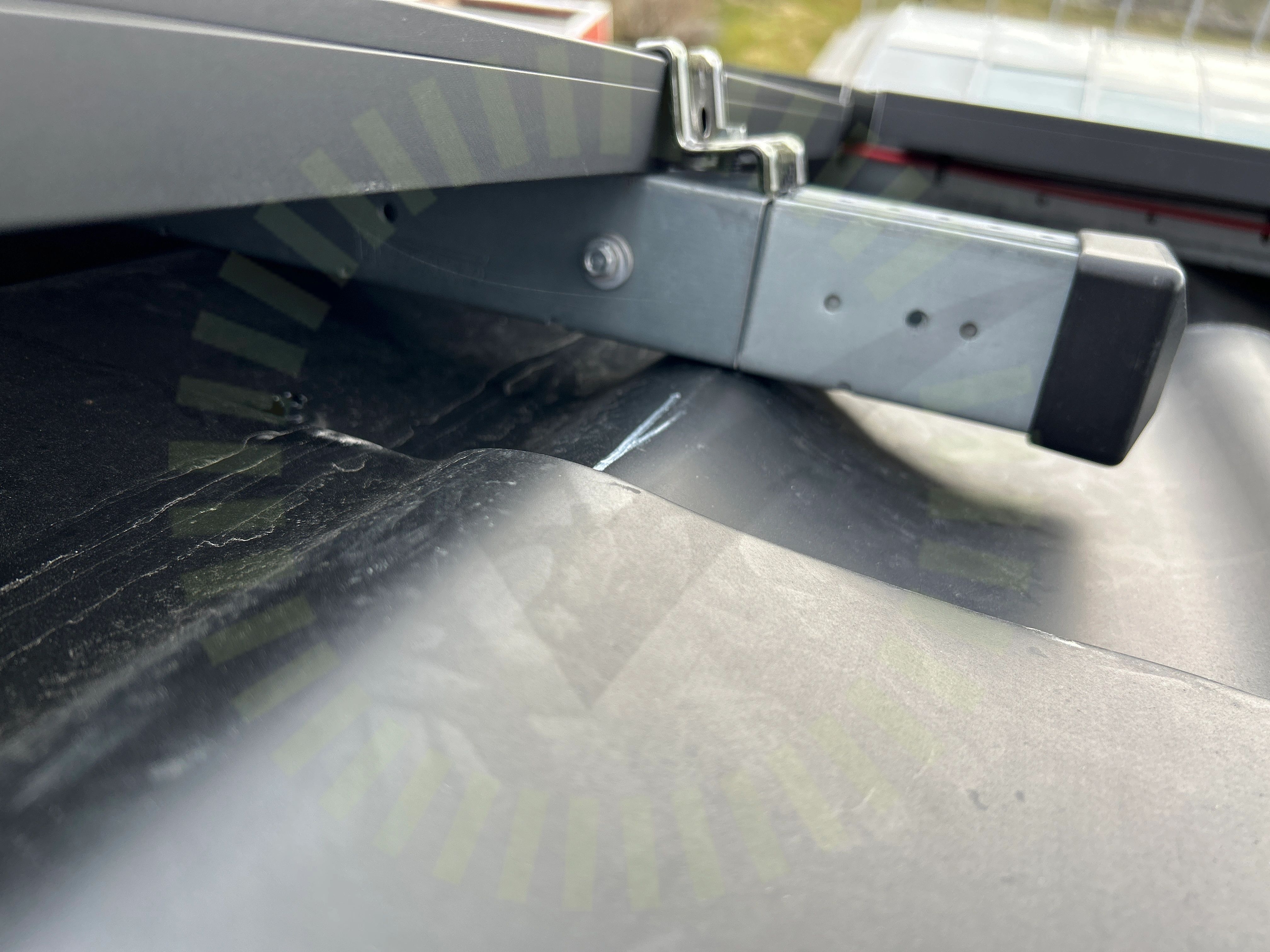

Skenskarvar

7.1 Skenskarvar

Inte godkänd

Skarvar ej utförda enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Weland Stål: Plåttak

Anmärkningar

3/16
DC kabel förläggning

8.1 DC kabel förläggning

Inte godkänd

Slang ligger löst på tak utan stöd.

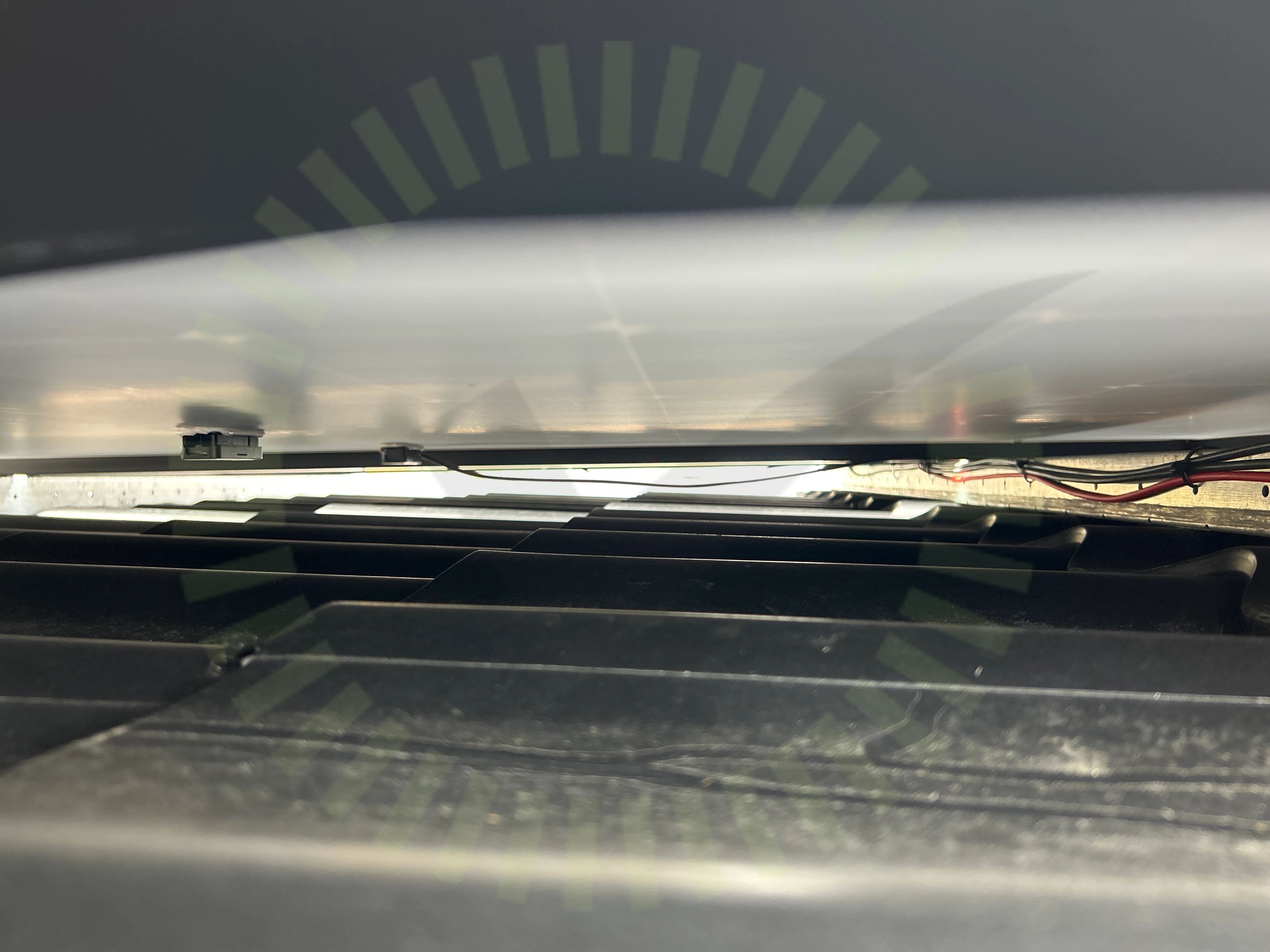

Kabeluppfästning

8.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

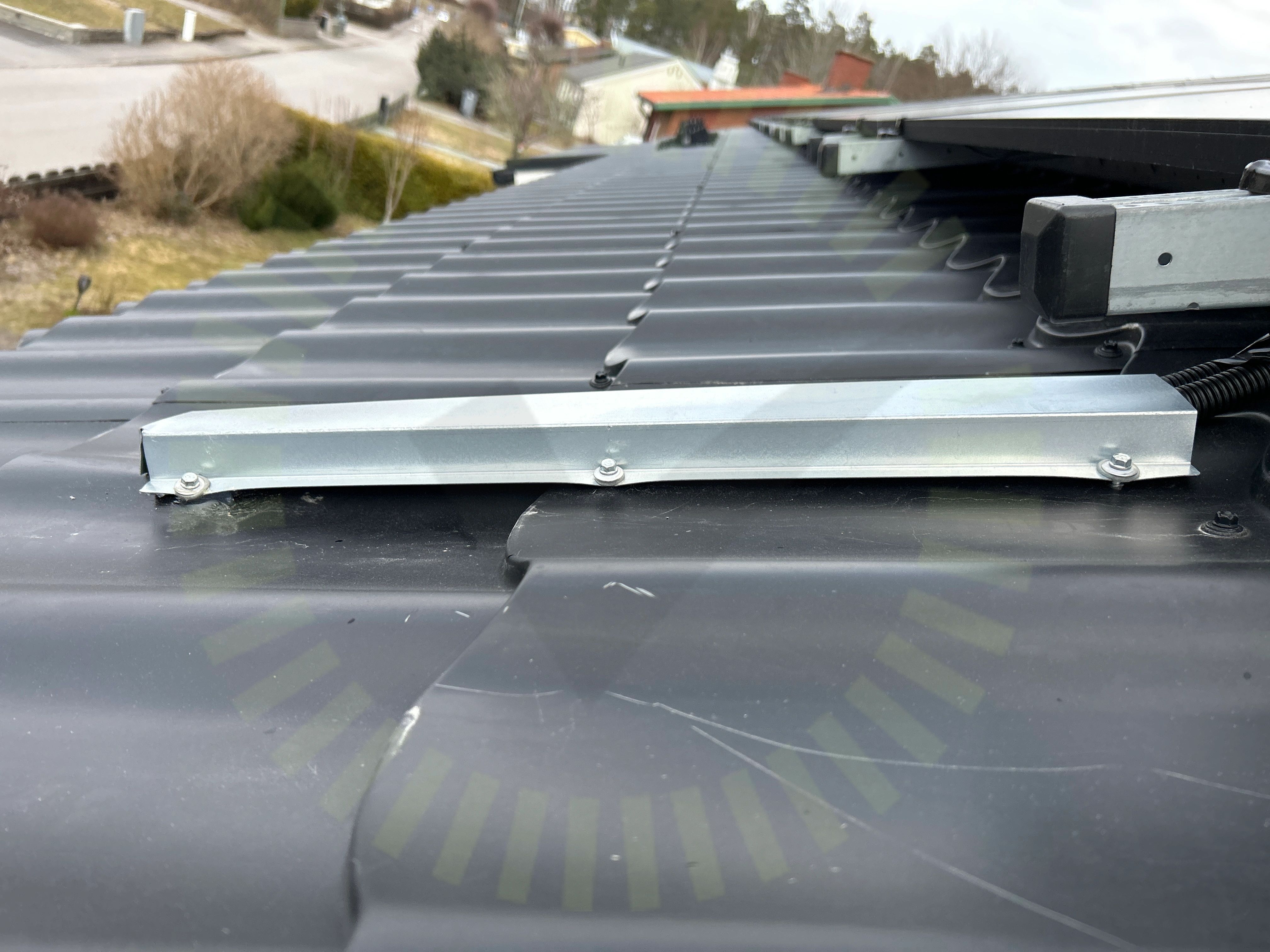

Takgenomföring

8.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

13/16
Använd skruvFrämmande materialInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
