1.1 Avsaknat underlag
Inte godkändKund saknar underlag för panel. Varken datablad och/eller manualer finns tillgängligt.
Besiktningsrapport
8.2
Installation genom
1KOMMA5°
Datum
12 september 2023
Ort
Grillby, Uppsala län
84% godkända16% ej godkända
Om installationen
Paneler1Komma5° - Fullblack 415Wp
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSmartmätare: CHINT DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
1Komma5° - Fullblack 415Wp
Anmärkningar
10/201.2 Avstånd till yta
Inte godkändUnderlag för panel saknas.
1.3 Klämmornas storlek
Inte godkändUnderlag för krav på storlek för fästen saknas.
1.4 Klämmornas överlappning
Inte godkändUnderlag för fästens överlappning saknas.
1.5 Lutning
Inte godkändUnderlag för vilken lutning som är godkänd saknas.

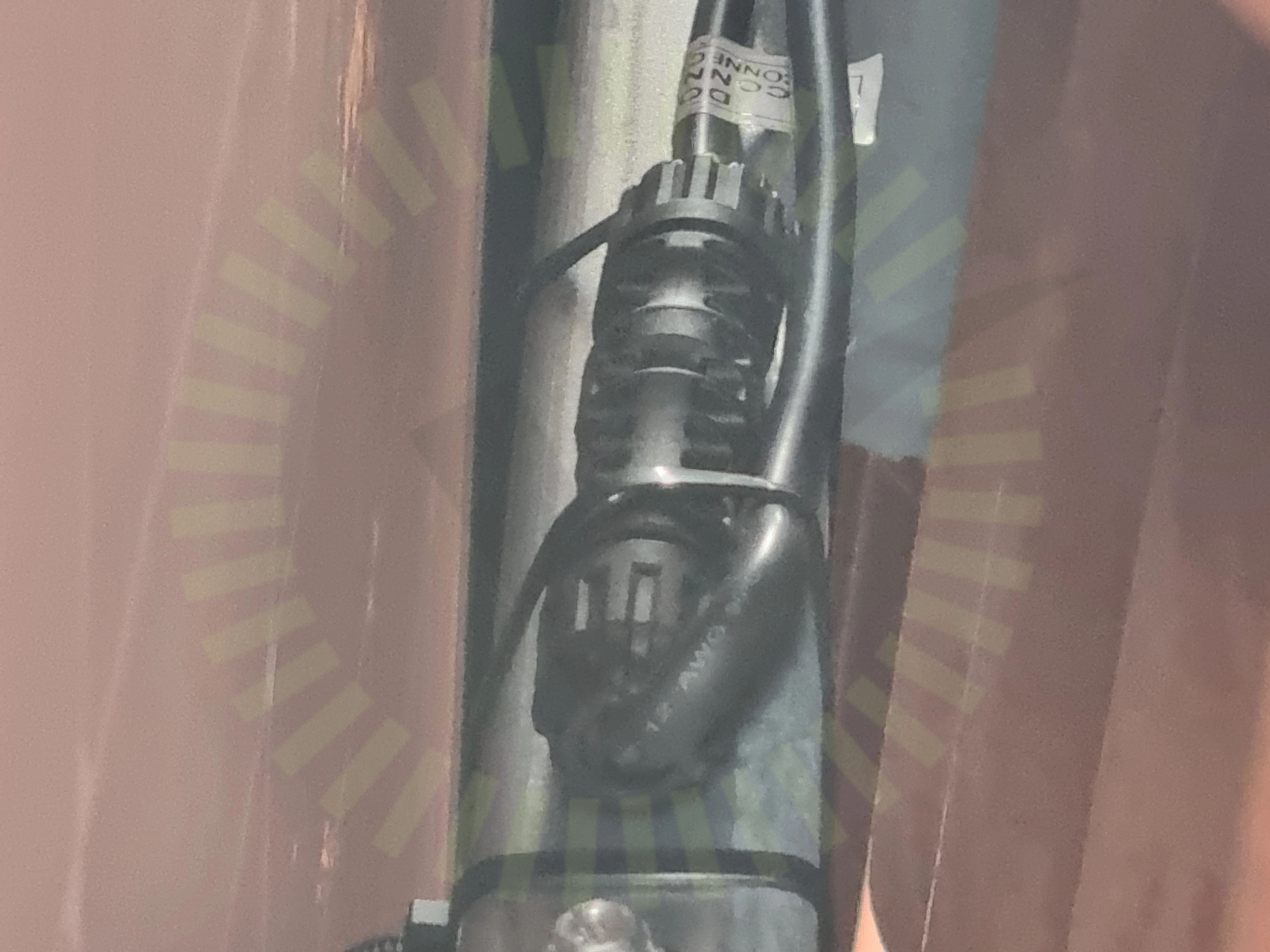

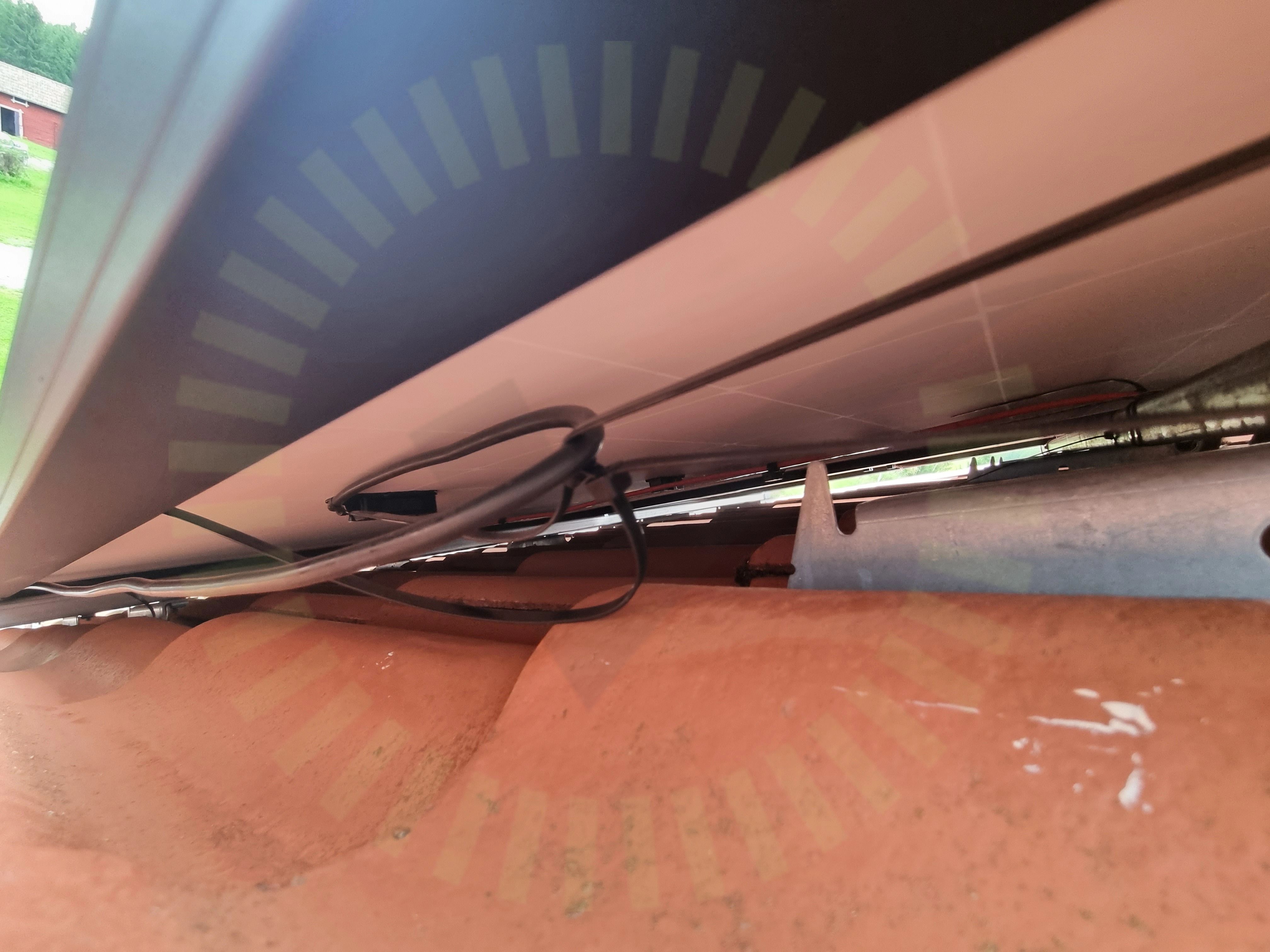

1.6 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.

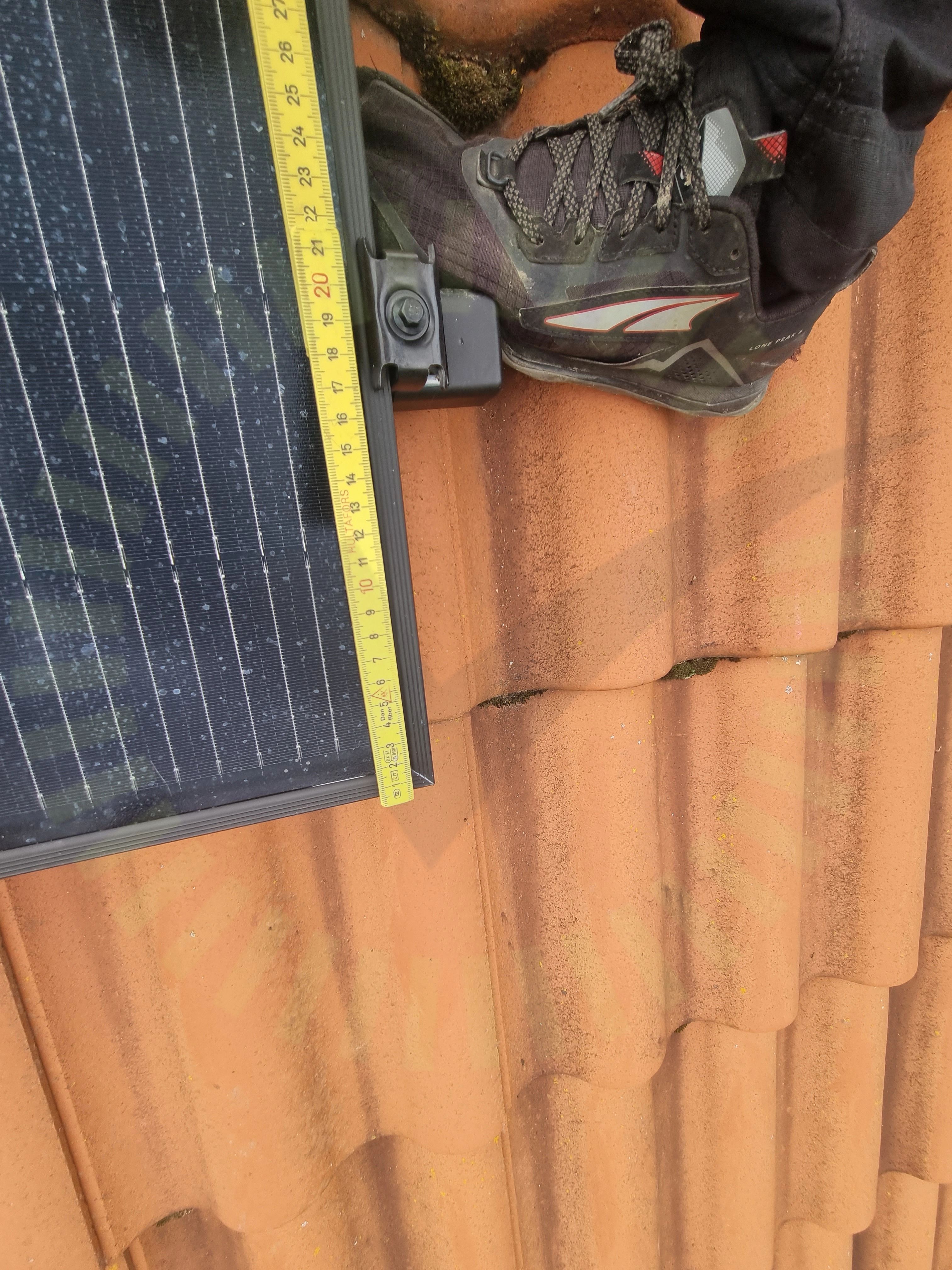

1.7 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
1.8 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
1.9 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
1.10 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
10/20Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramSträngförläggning
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
5/22

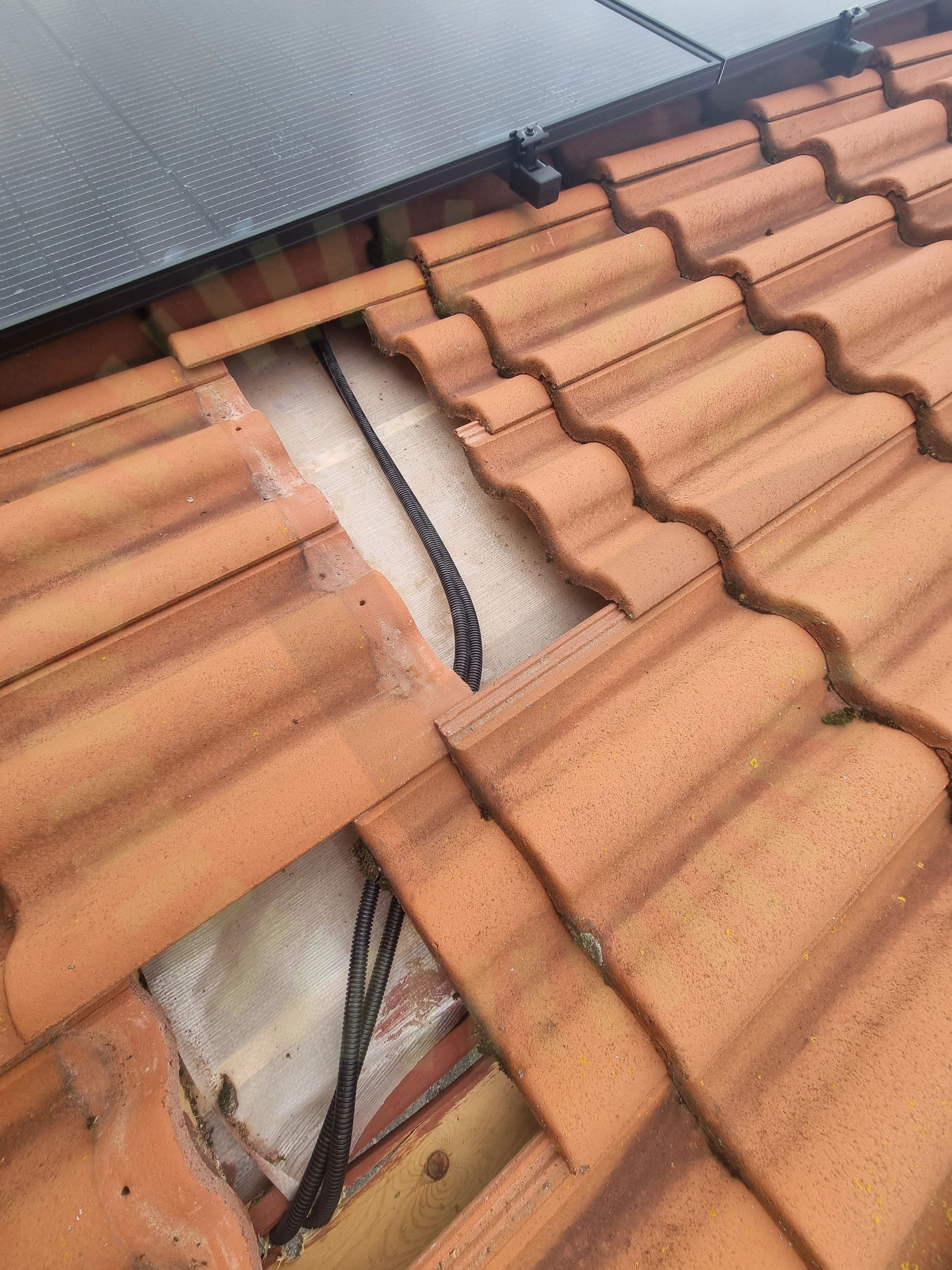

3.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.
3.2 Säkerhetsavstånd
Inte godkändSaknas lastberäkning, men avståndet till nock, gavel och hängrännor är minst 40cm.
3.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning från k2, men sitter montagesytem från mafi.
Tillverkarens montageanvisningar
3.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Uppmätt avstånd cirka 70cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/22Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
SunGrow: SBR(XXX)
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
2/38
6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
6.2 Genomföringar
Inte godkändGenomföring inte tätad.
Godkända kontrollpunkter
36/38AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
