4.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
9.2
Installation genom
Vattenfall
Datum
9 mars 2023
Ort
Virsbo, Västmanlands län
94% godkända6% ej godkända
Om installationen
PanelerSunTech: STPXXXS - C54/Umhb
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: ACREL DTSD1352
Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak, ESDEC Lutande Panntak
Anmärkningar
2/27

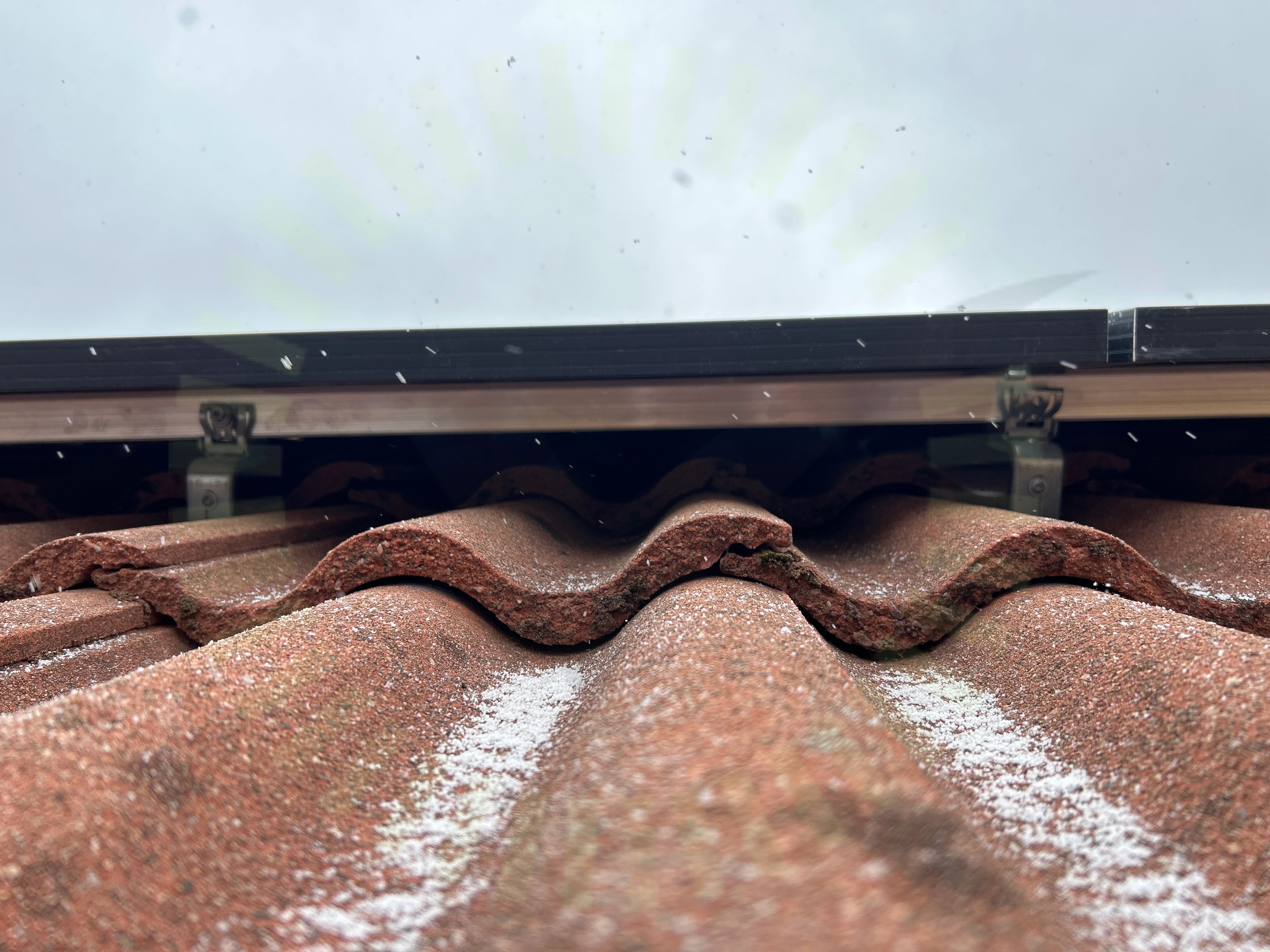

4.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
25/27Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak, SunTech: STPXXXS - C54/Umhb
Anmärkningar
2/17

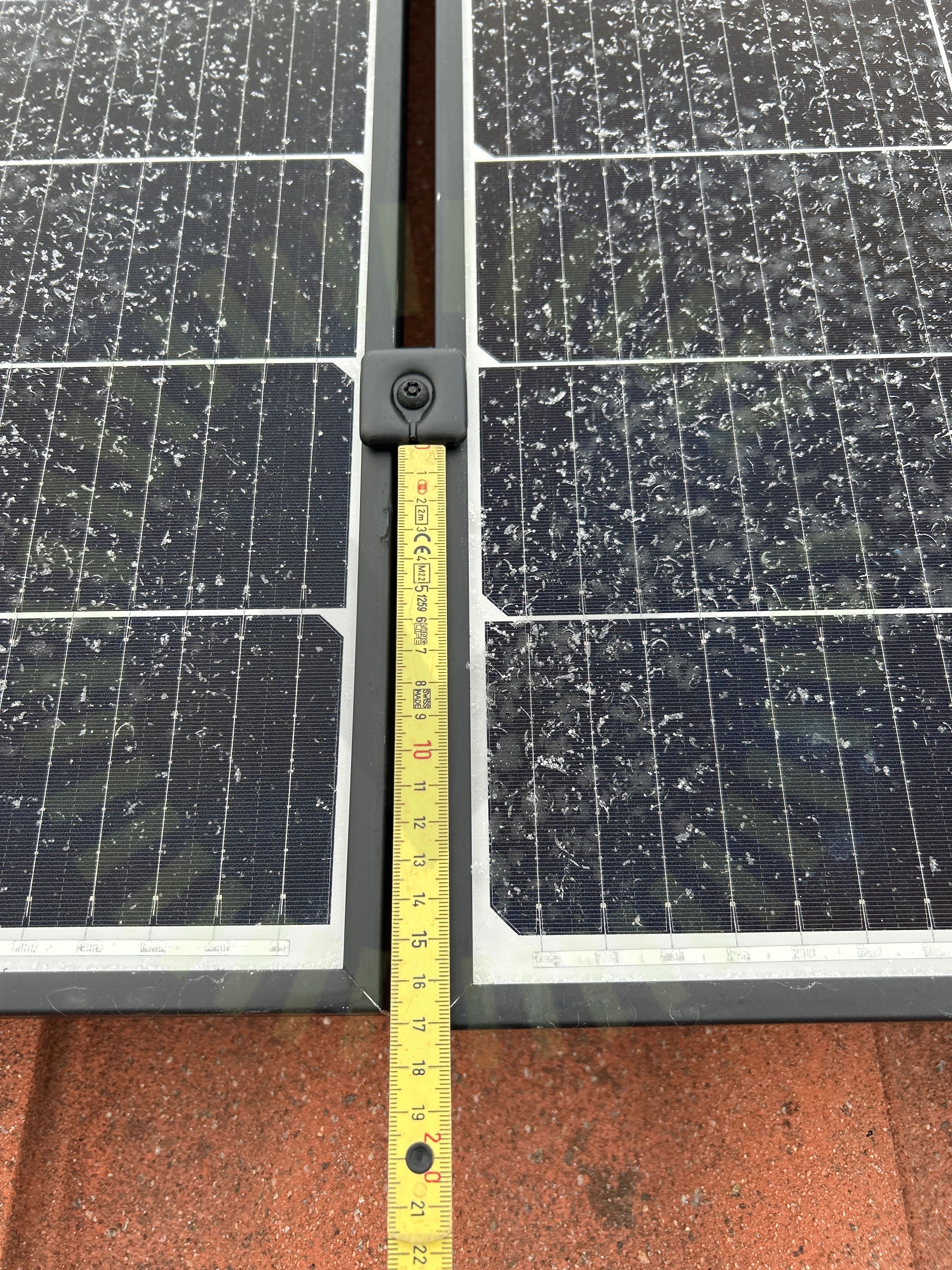

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.

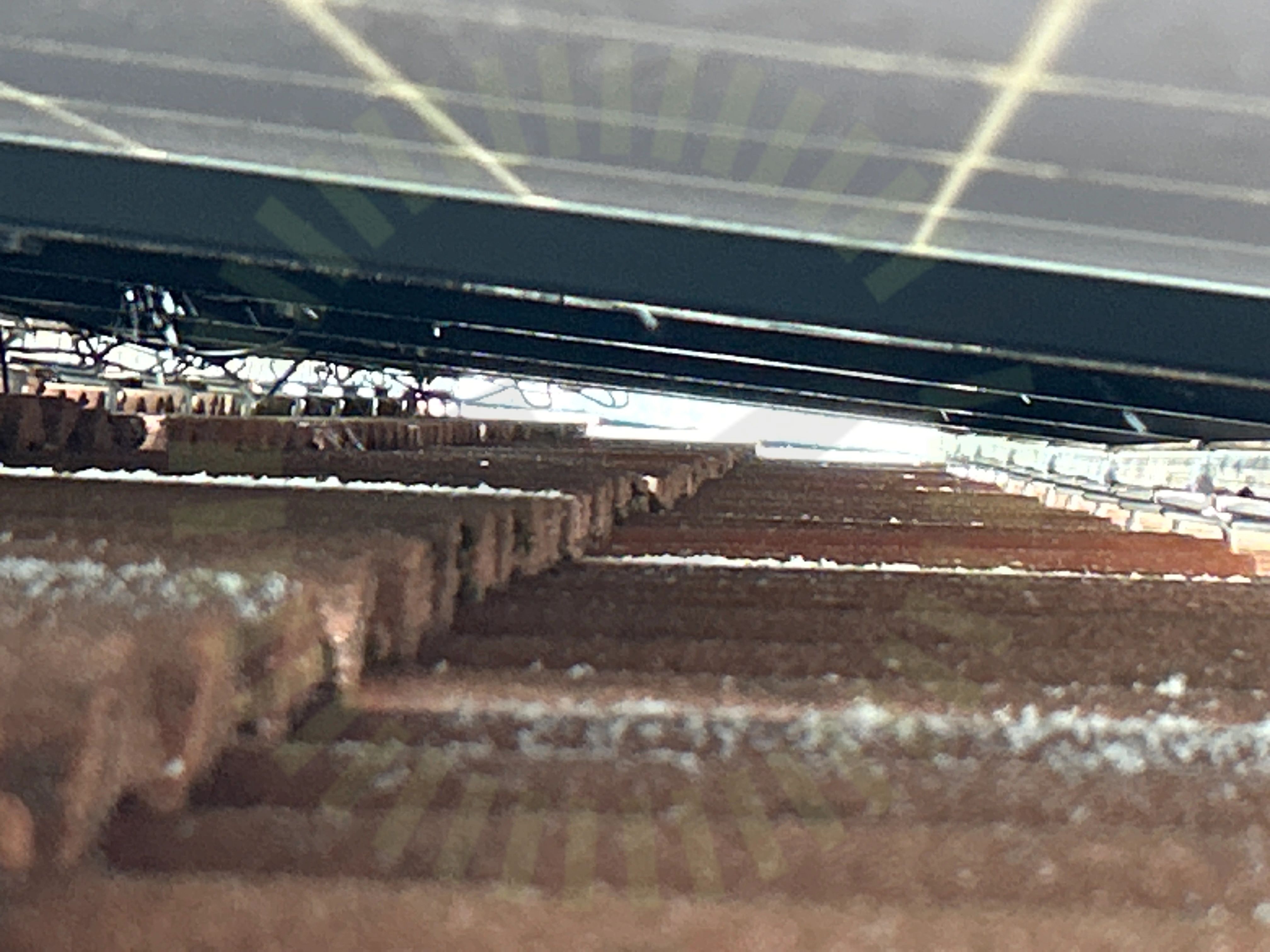

5.2 Kopplingslåda
Inte godkändKopplingslåda utsätts för dragbelastning.
Godkända kontrollpunkter
13/17 SkuggaDräneringshålFästens storlekFöremål bakstyckeKlämmornas överlappningLutningMellanrumPanelkablagets böjradiePunktbelastningSkadorSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/17Förbindelse av kontakterKontakter
Varselmärkning
Anmärkningar
1/4

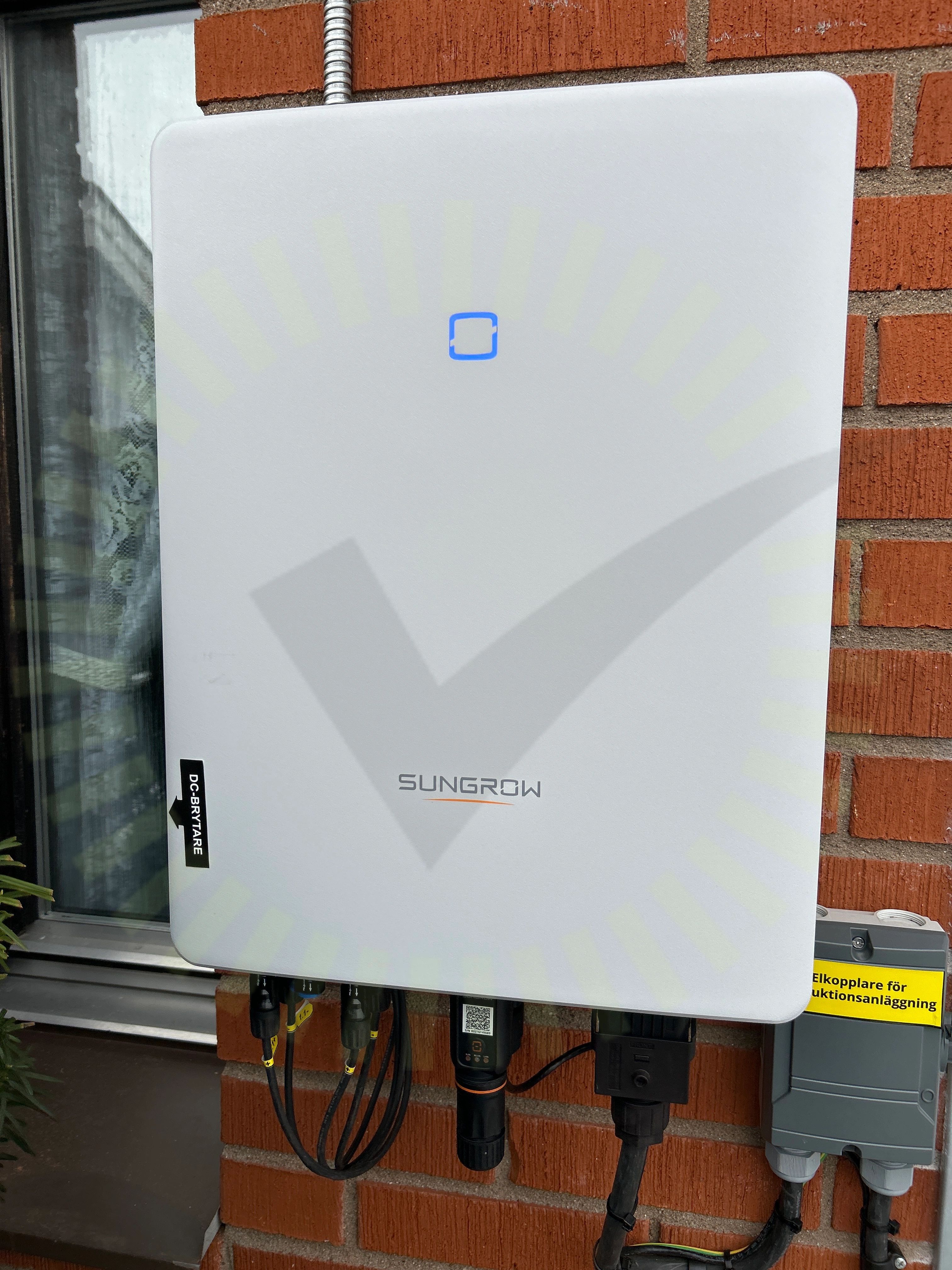

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
1/31

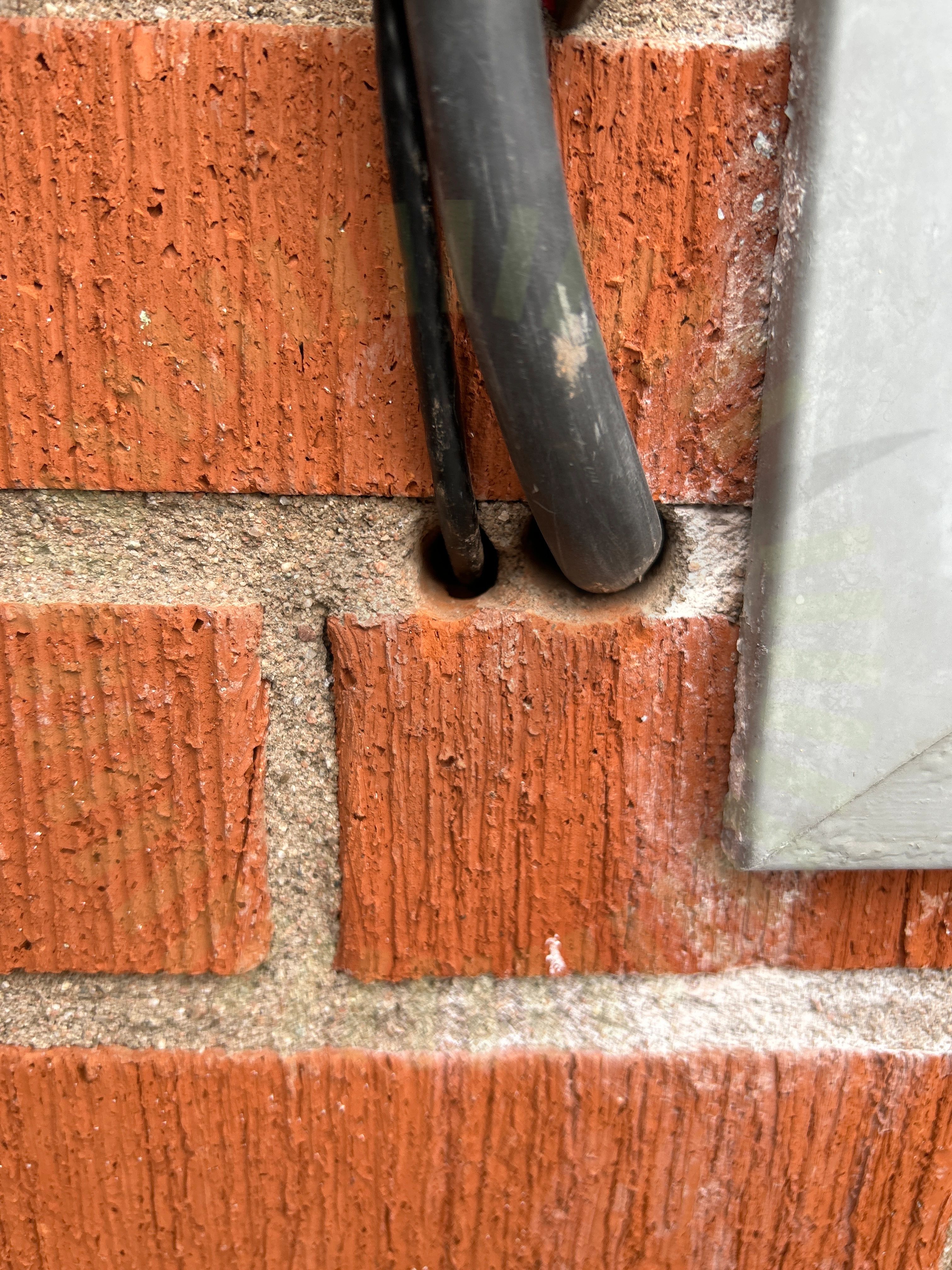

7.1 AC Genomföringar
Inte godkändGenomföring är inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
30/31AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare fastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
