1.1 Fästdon genom vindsgolv
Inte godkändFör långa skruvar använda för uppfästning av kabelkanal. Skaderisk på golvet.
AMA HUS 21 HSD.141
Besiktningsrapport
7.4
Installation genom
1KOMMA5°
Datum
19 juli 2023
Ort
Växjö , Kronobergs län
75% godkända25% ej godkända
Om installationen
PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Stående Falstak
VäxelriktareSolarEdge: SE3K-10K
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/51.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kund har ej heller fysisk layout i appen så det framgår ej vilka av panelerna som underpresterar
Godkända kontrollpunkter
2/5Ansluten elsäkerhetsverketAvtal
Tak 1, ESDEC Stående Falstak
Anmärkningar
7/22
2.1 Klämmans dräneringskanal
Inte godkändMittklämmans dräneringskanal ska riktas nedåt då skenorna är monterade horisontellt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 19

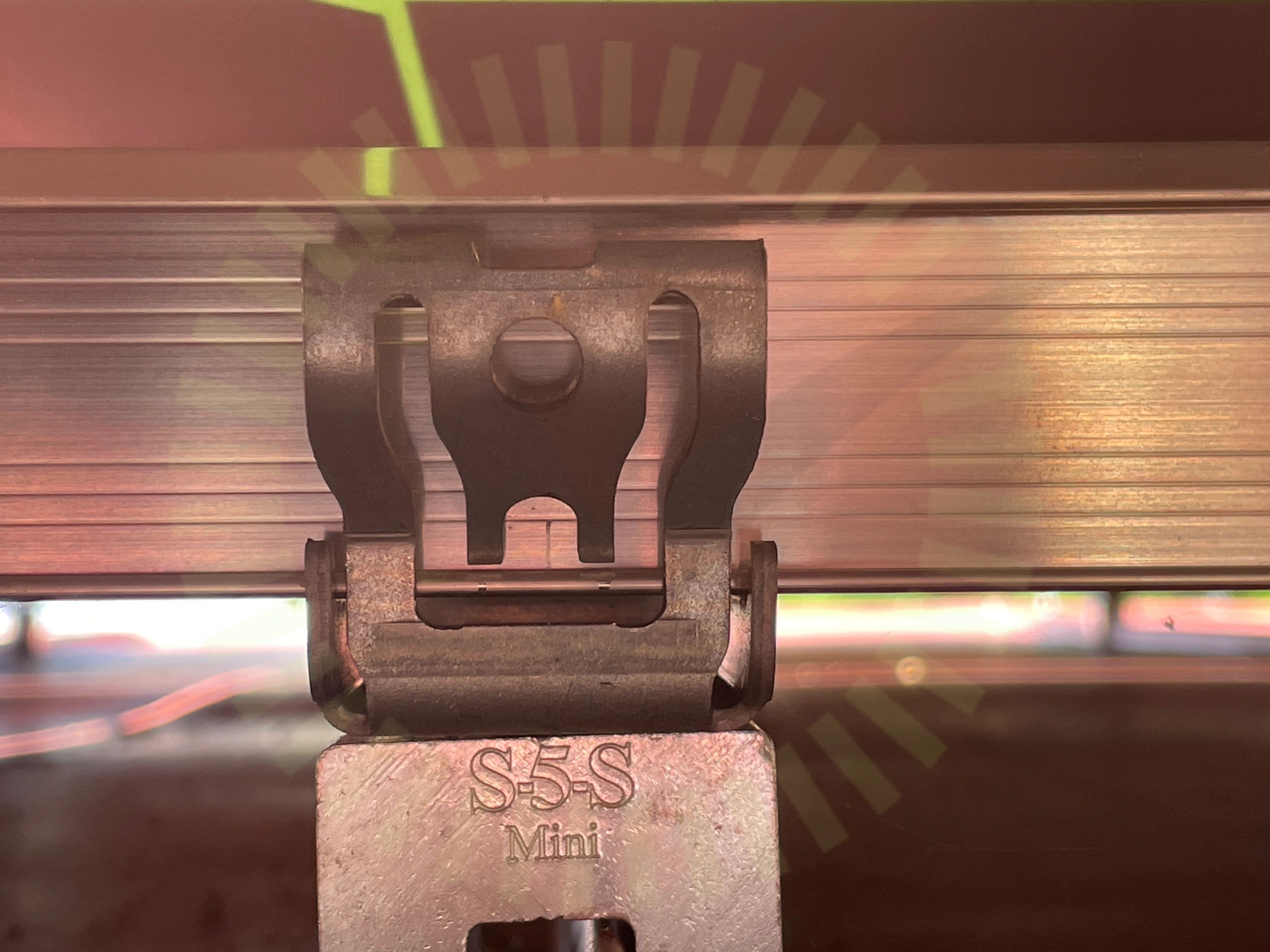

2.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Gafflarna ska ligga mot skenan och inte flyta en bit ovanför.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 14
2.3 Snö- och Vindlastberäkning
Inte godkändInmatat värde i Lastberäkning är enkelfals, därav har felaktigt material använts vid montering
Tillverkarens montageanvisningar

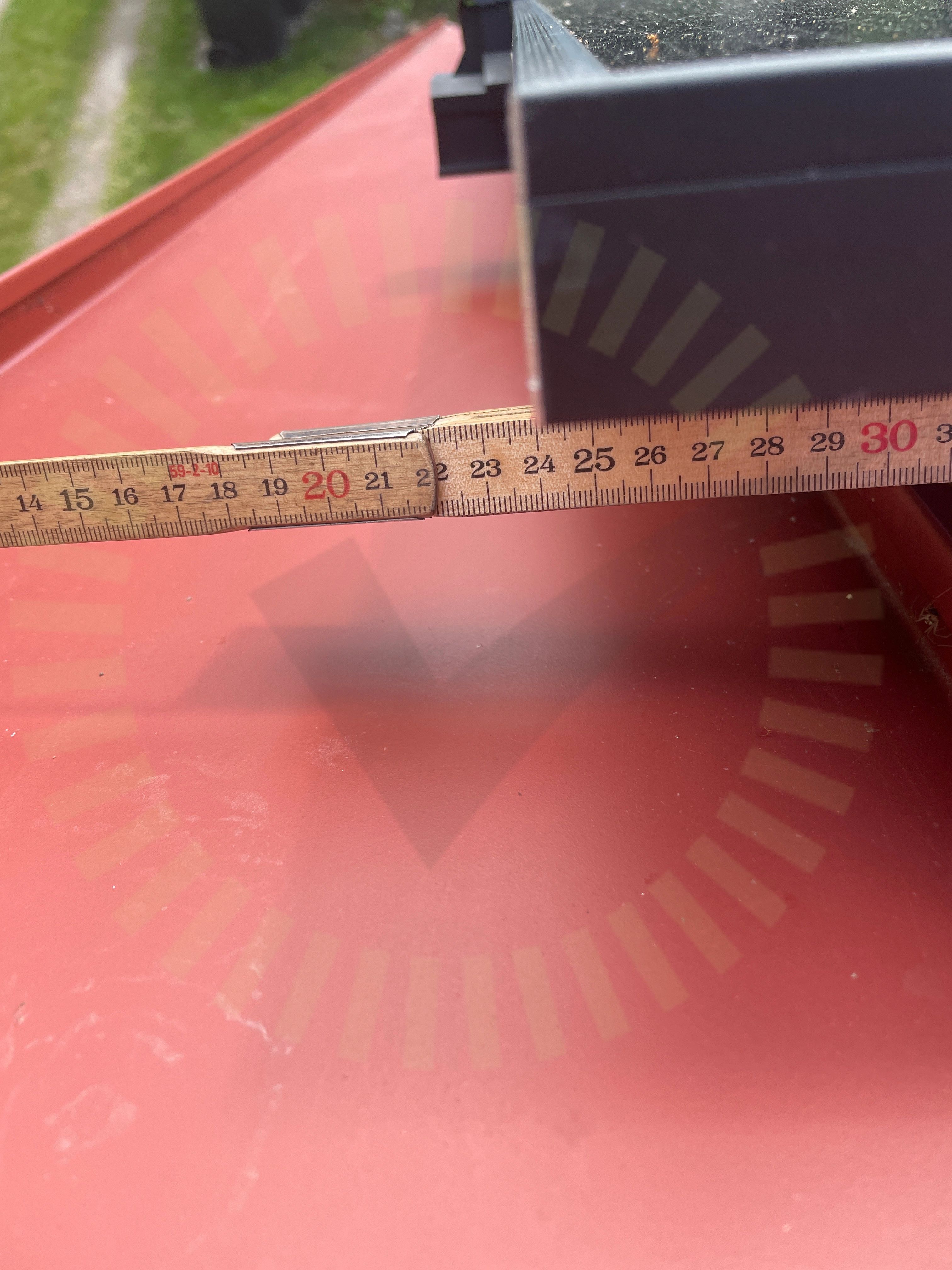

2.4 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4
2.5 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt saknas efter tillverkarens krav och Lastberäkning för projektet
Snö- och vindlastberäkning / Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

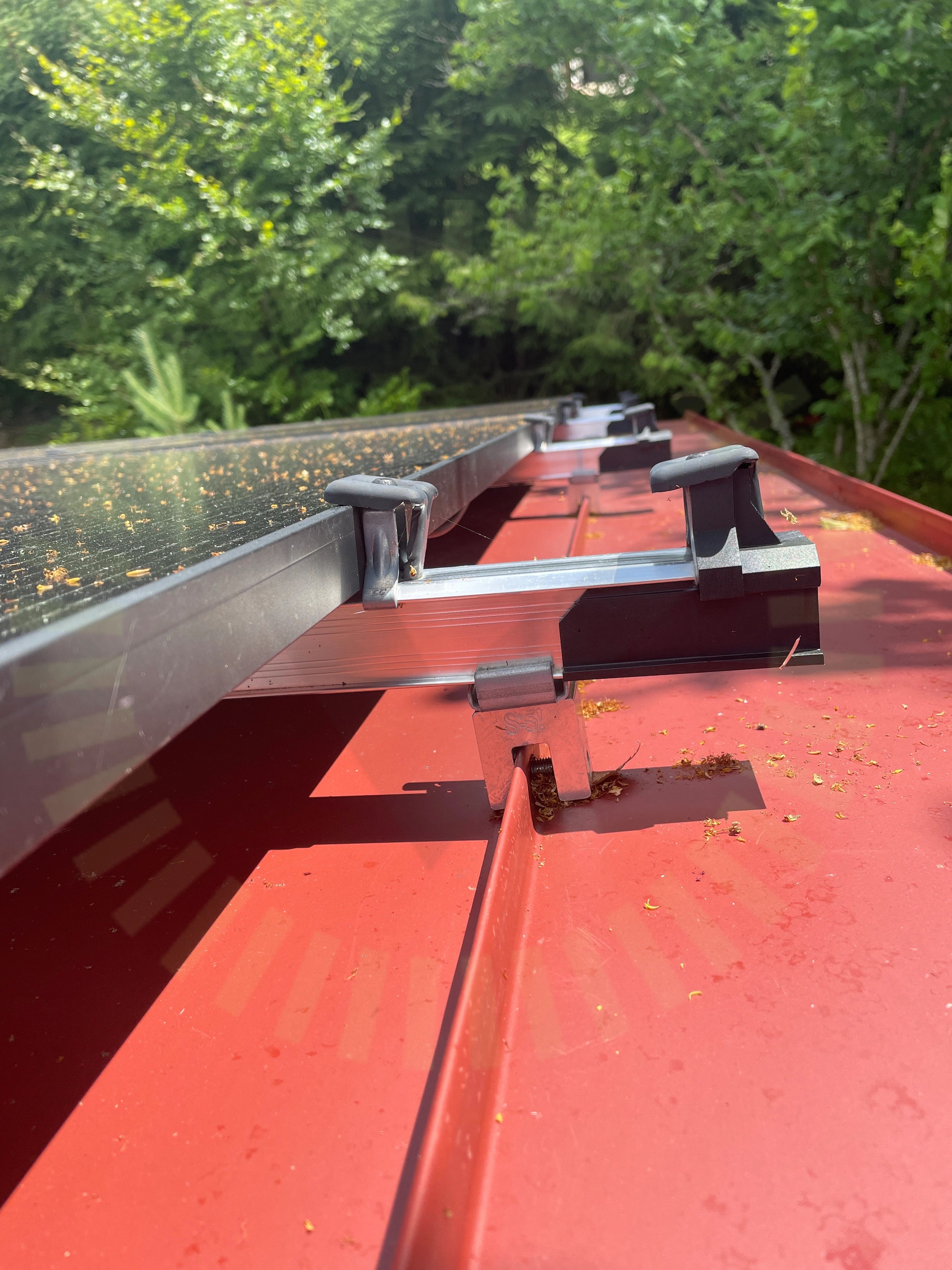

2.6 Ändklämmor
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
2.7 Val av klämma
Inte godkändDen valda klämman är ej korrekt för dubbelfalsad plåt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 6
Godkända kontrollpunkter
15/22Använd skruv för klämmaCC mått InfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenornas överhängSkenskarvarVäderbeständigt material
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
4/16

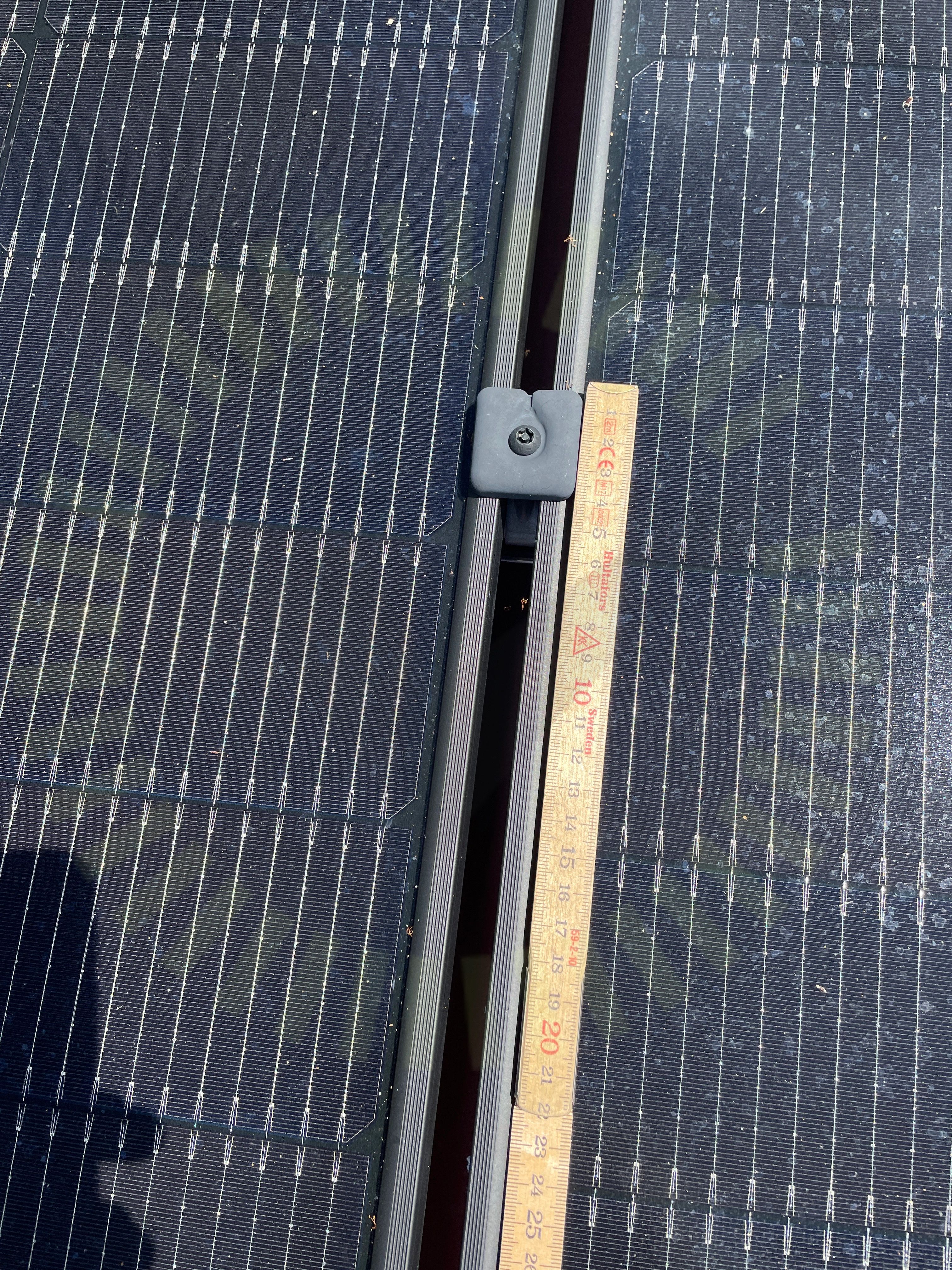

3.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

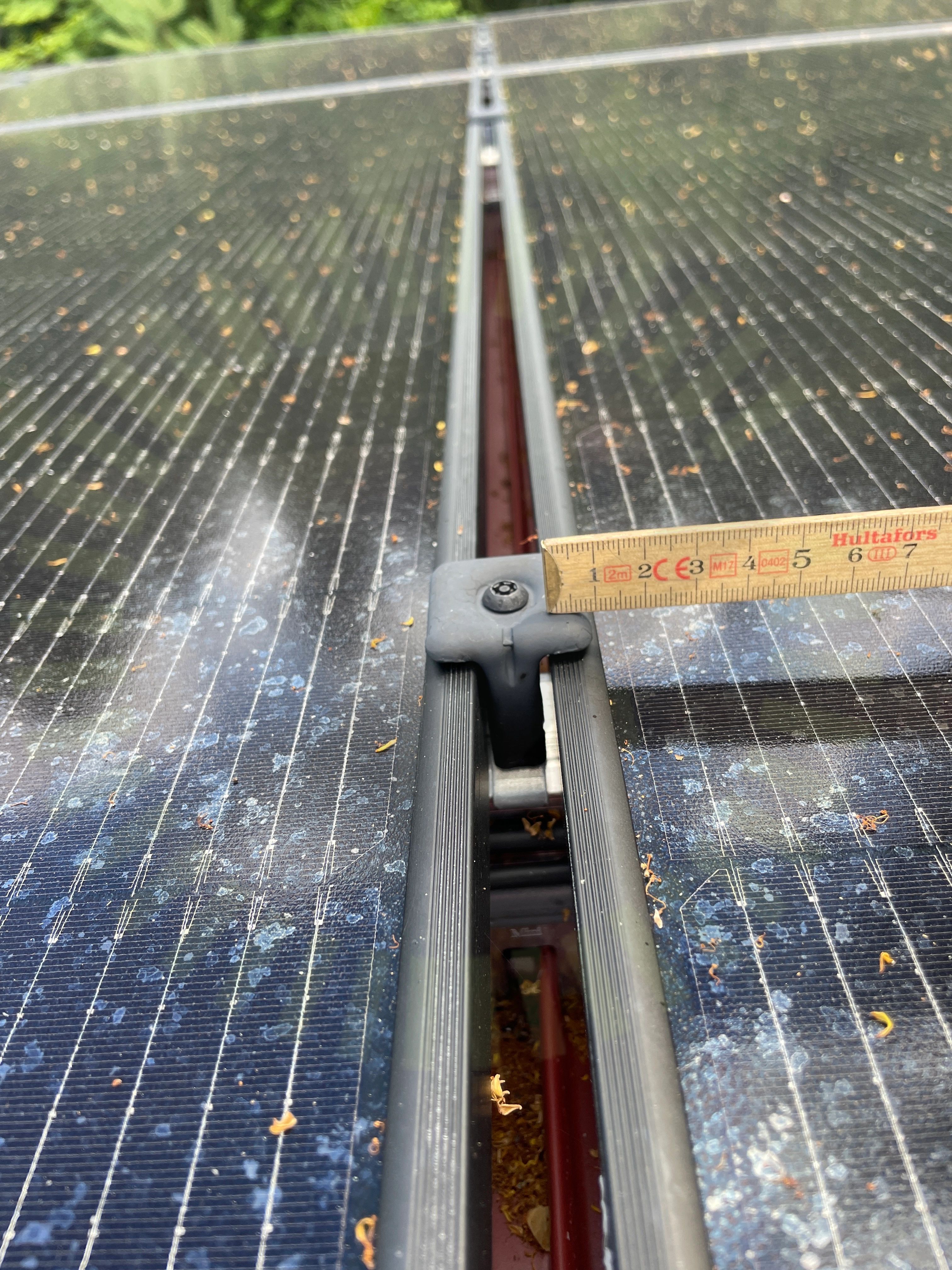

3.2 Klämmornas överlappning
Inte godkändPaneltillverkaren anvisar minst 10 mm överlapp av klämman
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

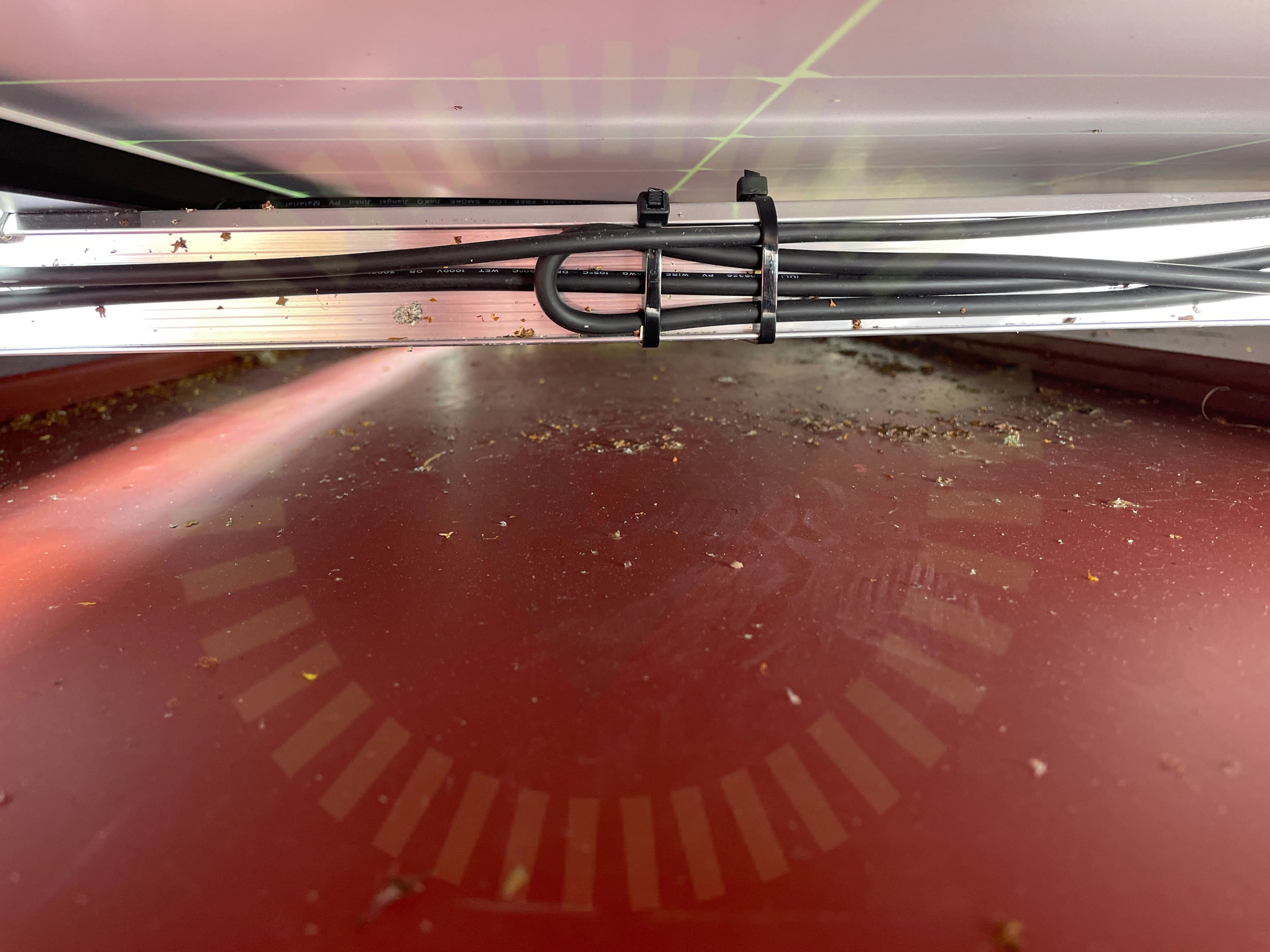

3.3 Kablagets böjradie
Inte godkändDC kabel har för snäv böjradie. Uppmätt 15 mm

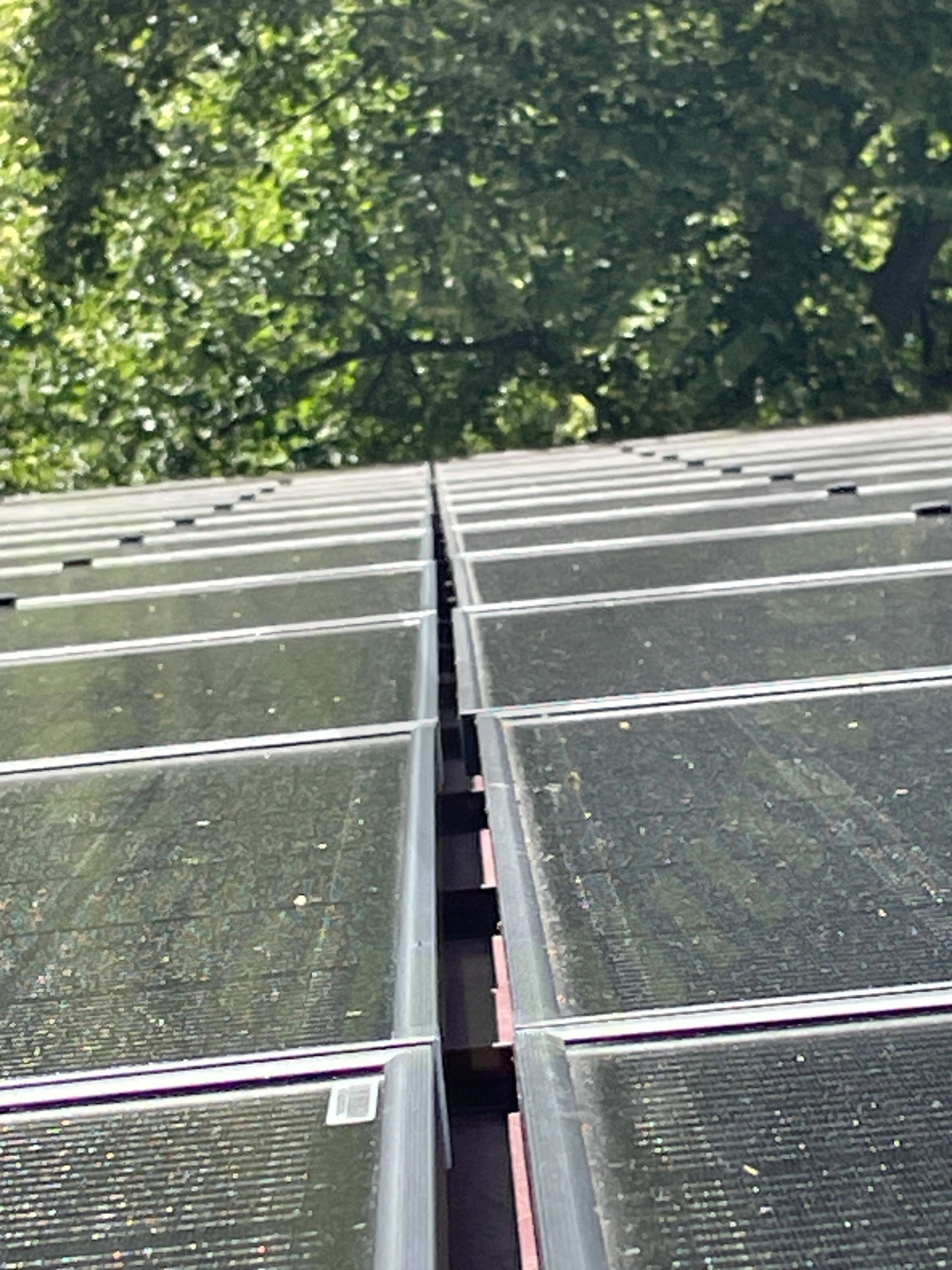

3.4 Panelramar separerade
Inte godkändEn panel har monterats avvikande eller glidit ner så att anvisat avstånd ej är uppfyllt
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.
Godkända kontrollpunkter
12/16Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
2/5

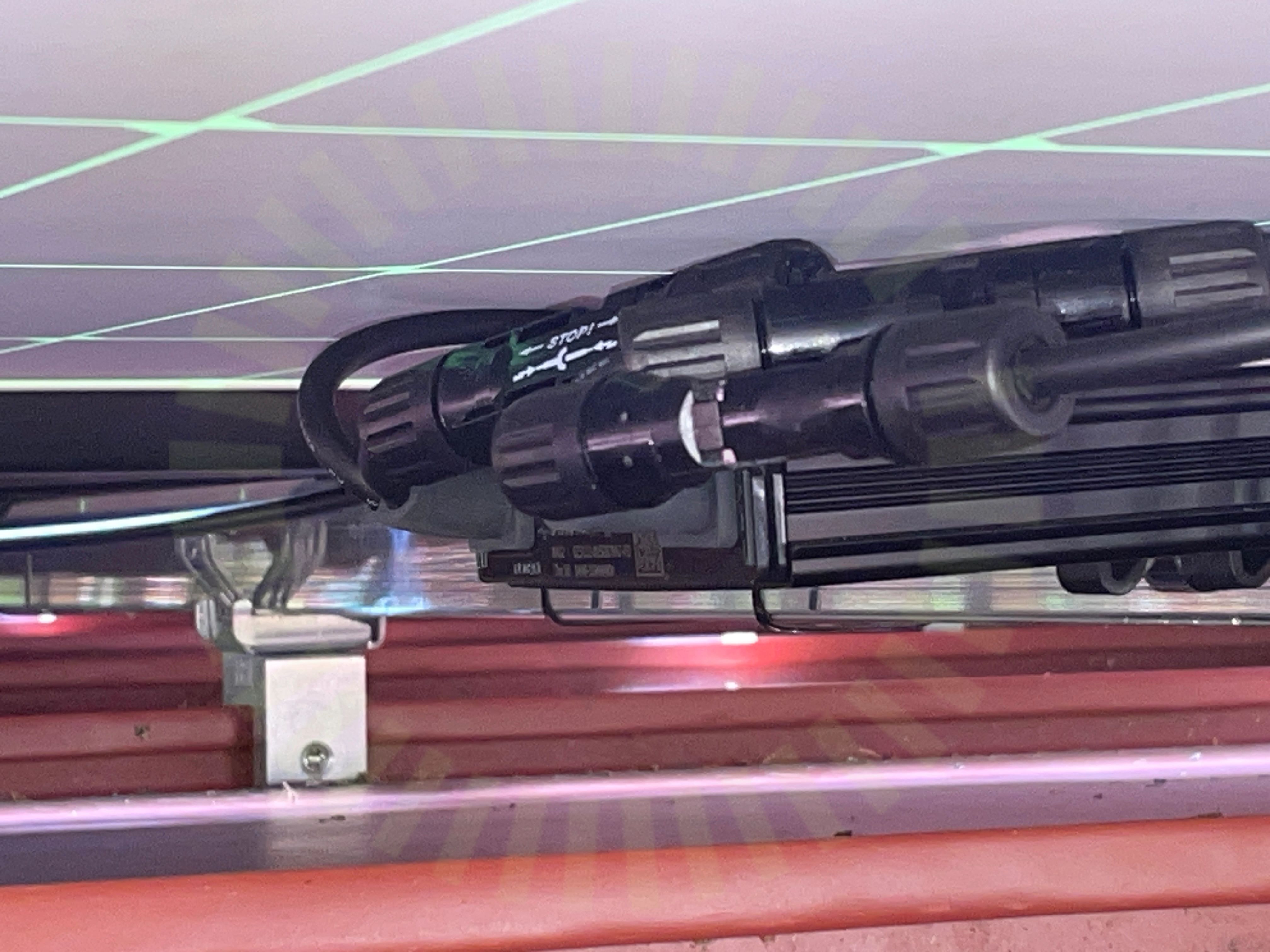

4.1 Dragavlastade
Inte godkändKablar sträckta vid utgångarna och kabel är ej förlagd rakt in i kontaktdonet

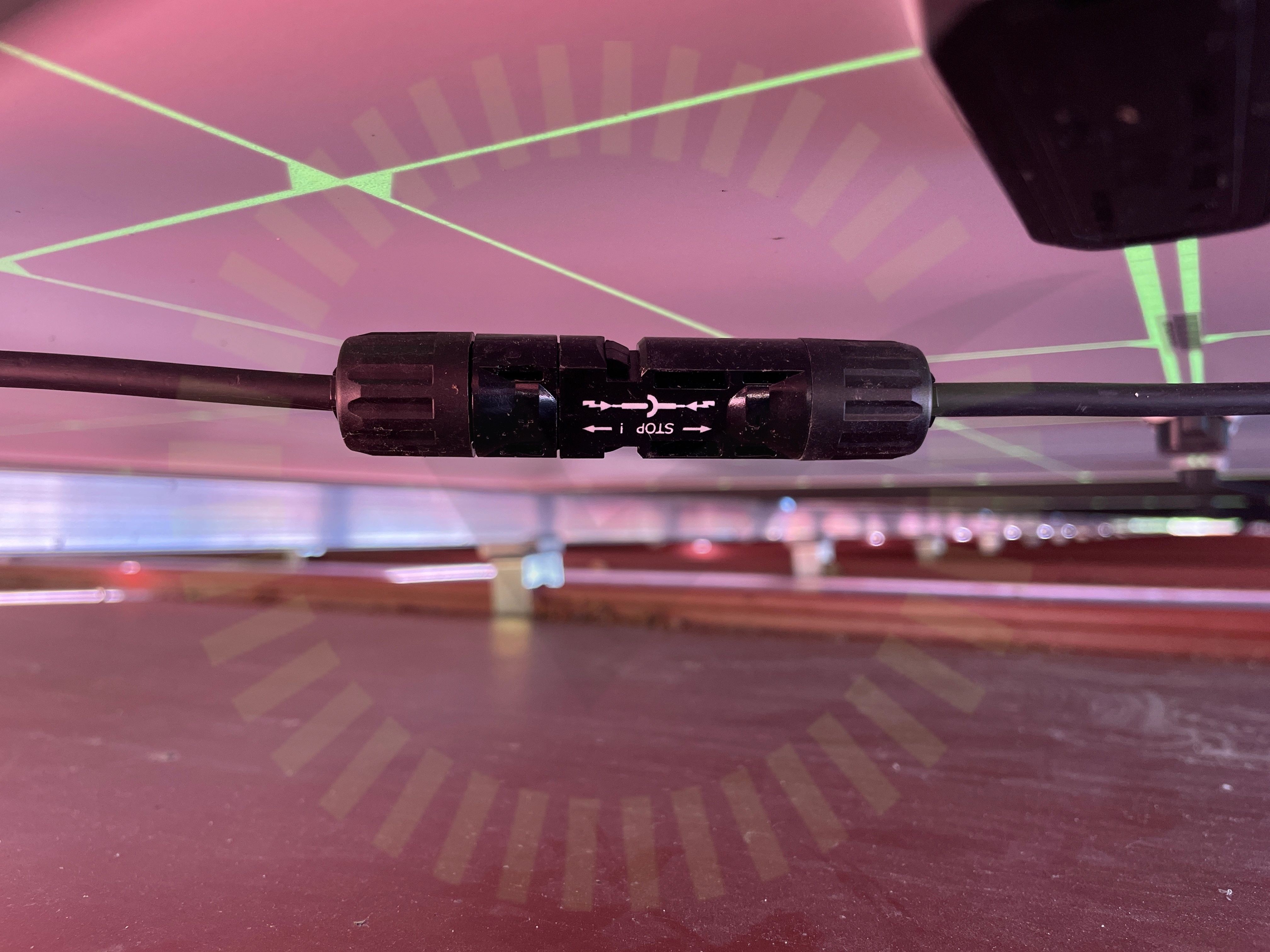

4.2 Kontakter
Inte godkändKontakter monterade på strängkabel är bottnade
MA231 (de_en) Assembly instructions, Sida 10.
Godkända kontrollpunkter
3/5Fastsäkring av produktKompatibilitetPlacering
Varselmärkning
Anmärkningar
1/4
5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid undercentral som växelriktaren är ansluten till
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Tillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/28
6.1 Fastsäkring av växelriktare
RekommendationSkruv utbytt. Ev har gängan förstörts pga felaktig skruv
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

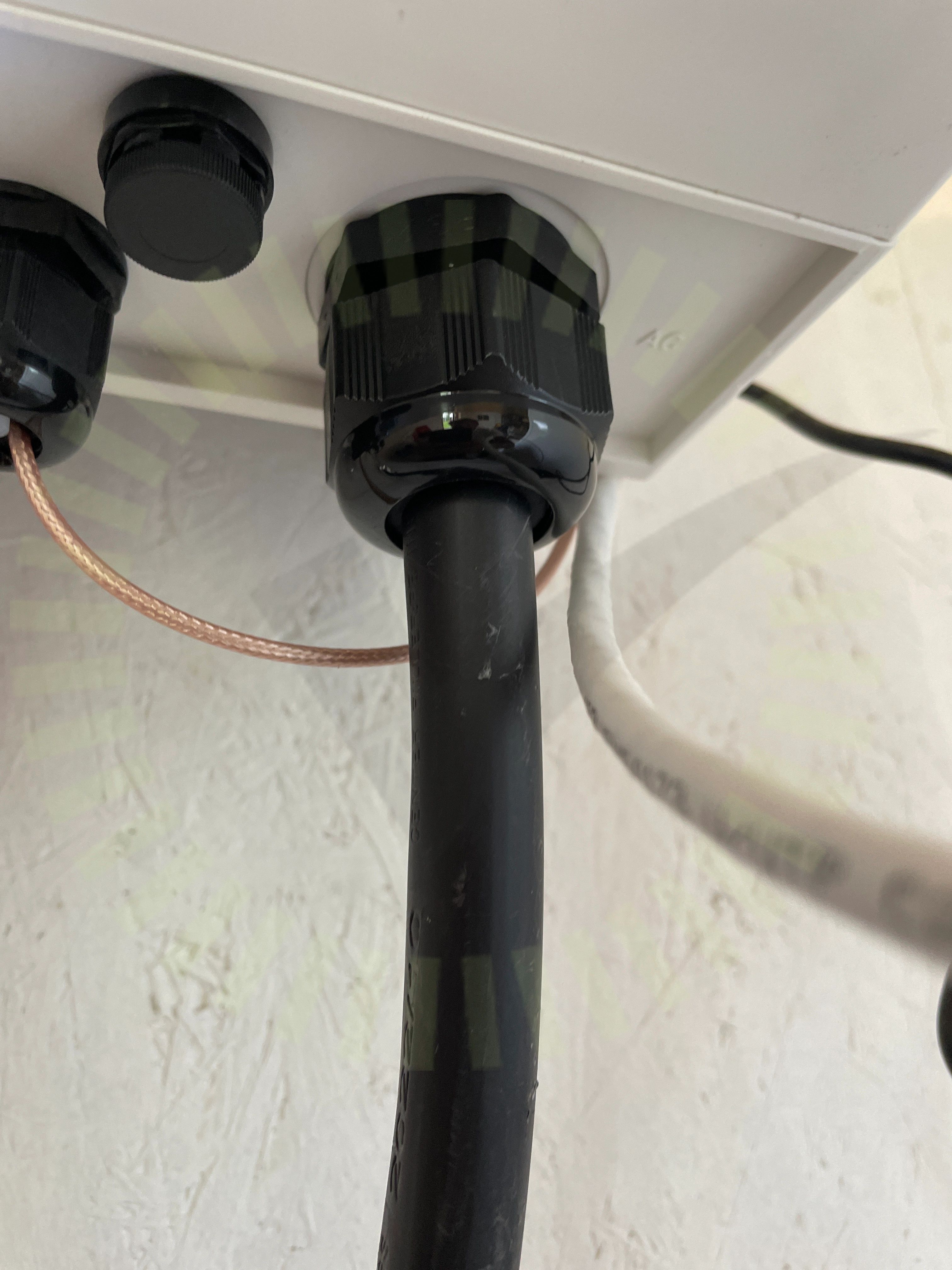

6.2 Förskruvning
Inte godkändFörskruvning håller ej om kabeln.

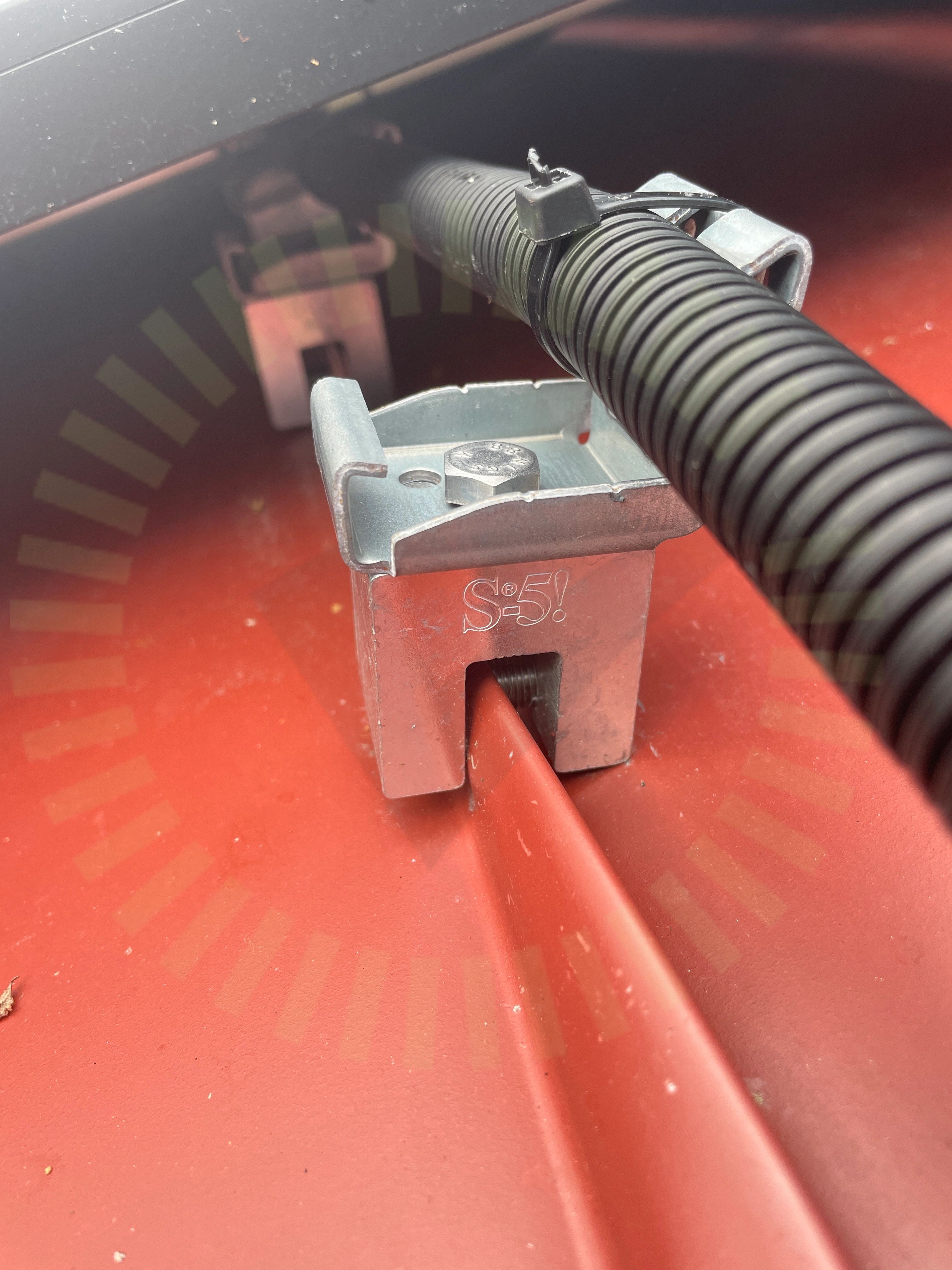

6.3 DC Kablage förläggning
Inte godkändFalsklämma sitter löst. Förläggning ej fastsäkrad

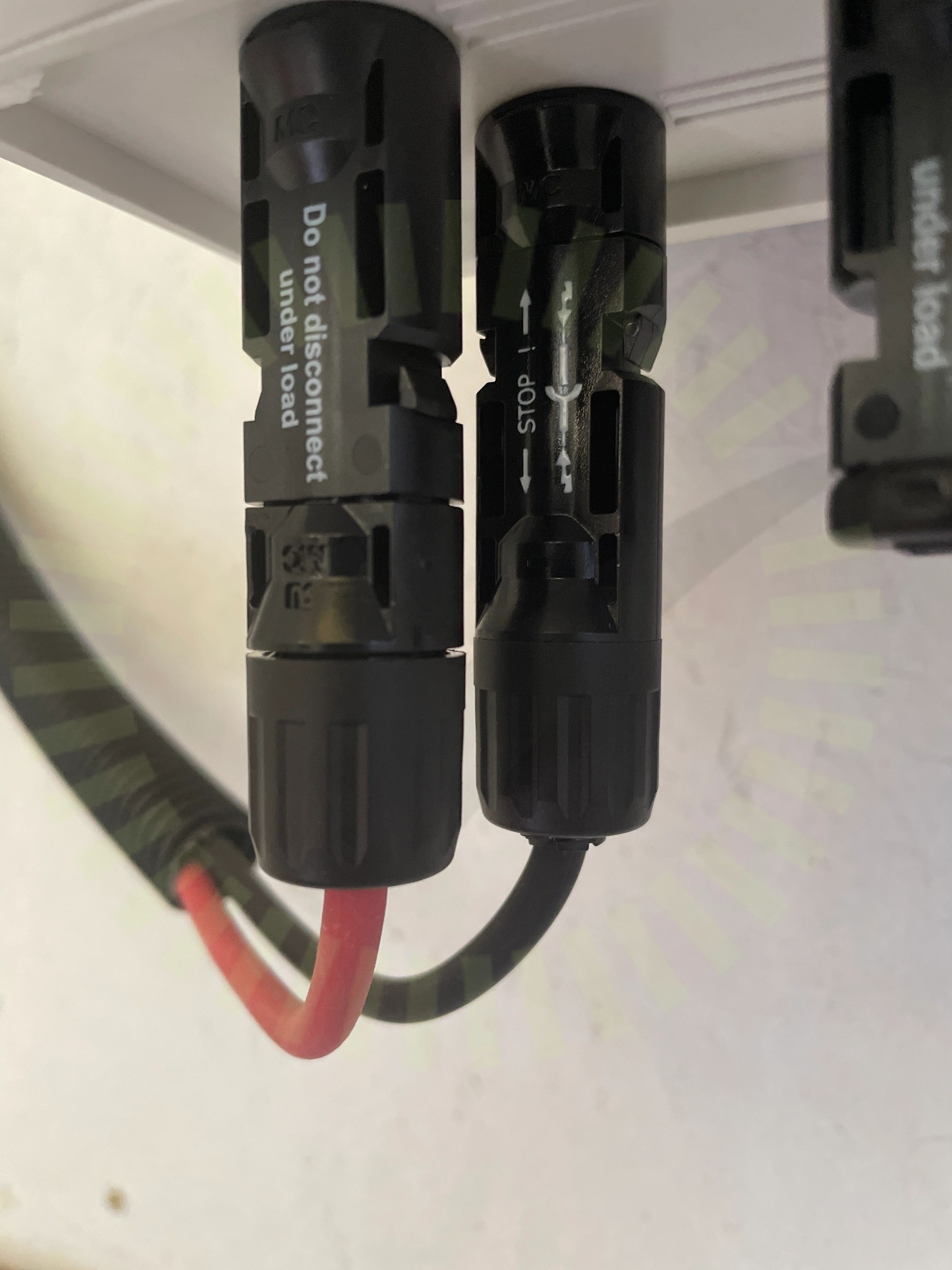

6.4 DC Kontakter anslutning
Inte godkändStaublis kontakt får ej vara bottnad
MA231 Assembly Instructions, Sida 10
6.5 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
23/28AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage skyddDubbel matningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantSträngdesignSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
