Besiktningsrapport

8.7
x

Installation genom

Delidel

Datum

24 april 2023

Ort

Hisings Kärra, Västra Götalands län
Råspontsinfästning
Råspontsinfästning
Kopplingslåda
Kopplingslåda
Panelkablagets böjradie
Panelkablagets böjradie
+ 3
+ 3
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemIBC: TopFix 200 (Betongkrok)
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
Delidel

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

IBC: TopFix 200 (Betongkrok) (21)JA Solar: JAM54S30 (390-415) MR (16)SunGrow: SBR(XXX) (8)SunGrow: SH5-10RT (41)Säkerhetsbrytare AC (6)Växelriktare (1)

IBC: TopFix 200 (Betongkrok)

Anmärkningar

2/21
Råspontsinfästning

1.1 Råspontsinfästning

Inte godkänd

Infästningar i råspont är inte monterade enligt tillverkarens anvisningar. Samtliga infästningar är utförda i råsponten.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

1.2 Takgenomföring

Inte godkänd

Bild på takgenomföring är ej bifogad enligt avtal.

Godkända kontrollpunkter

19/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

JA Solar: JAM54S30 (390-415) MR

Anmärkningar

3/16

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Kopplingslåda

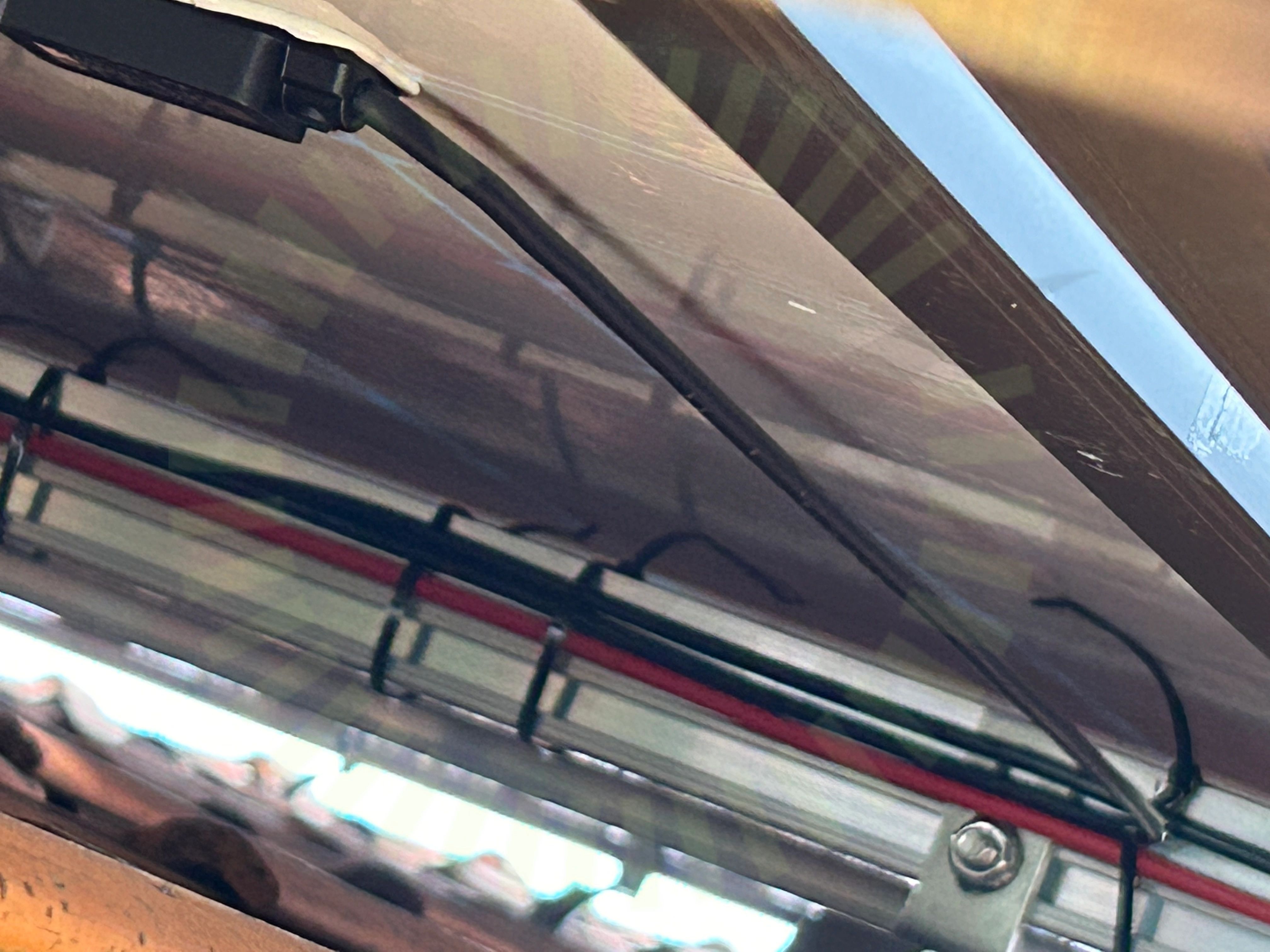

2.2 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade. Kabeln är spänd ut från kopplingslåda.

Panelkablagets böjradie

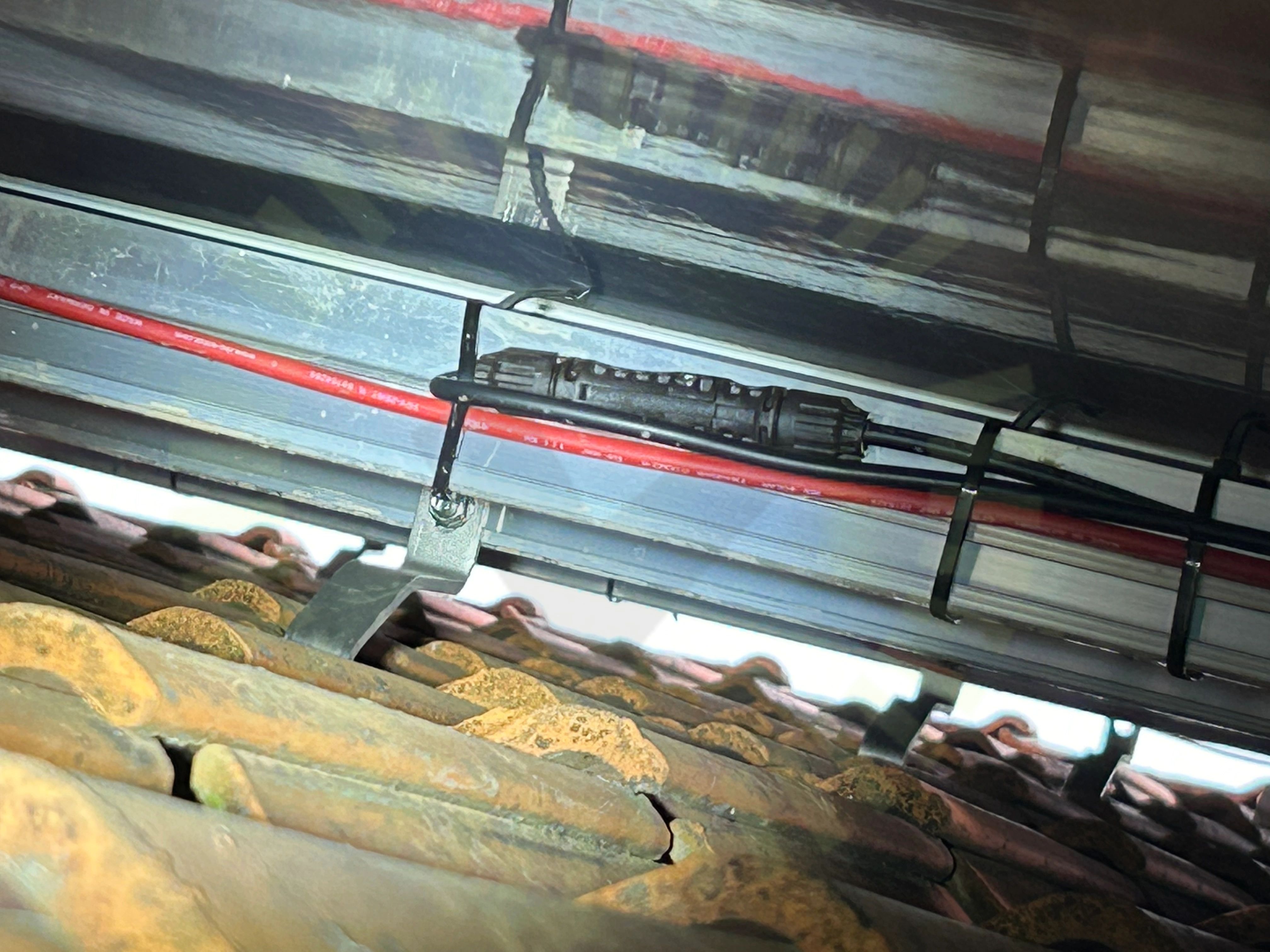

2.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie ut från kontakterna.

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16
Kontakter

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

5/41

4.1 Avtal

Inte godkänd

Dokumentation ej levererat enligt avtal.

Avtal
DC Kablage förläggning

4.2 DC Kablage förläggning

Inte godkänd

Klammer har släppt ur väggen.

Informering av solceller

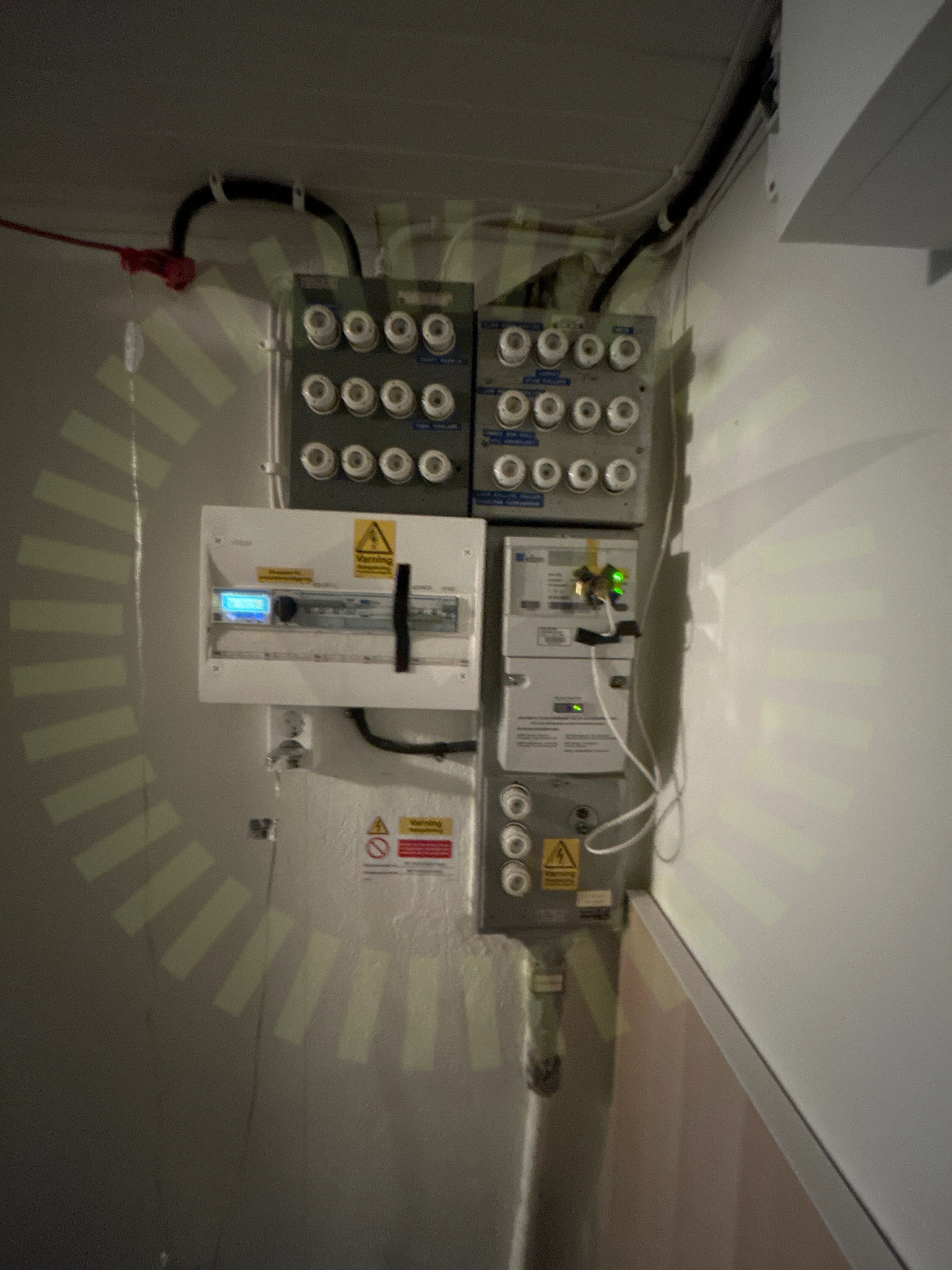

4.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
AC Böjradie

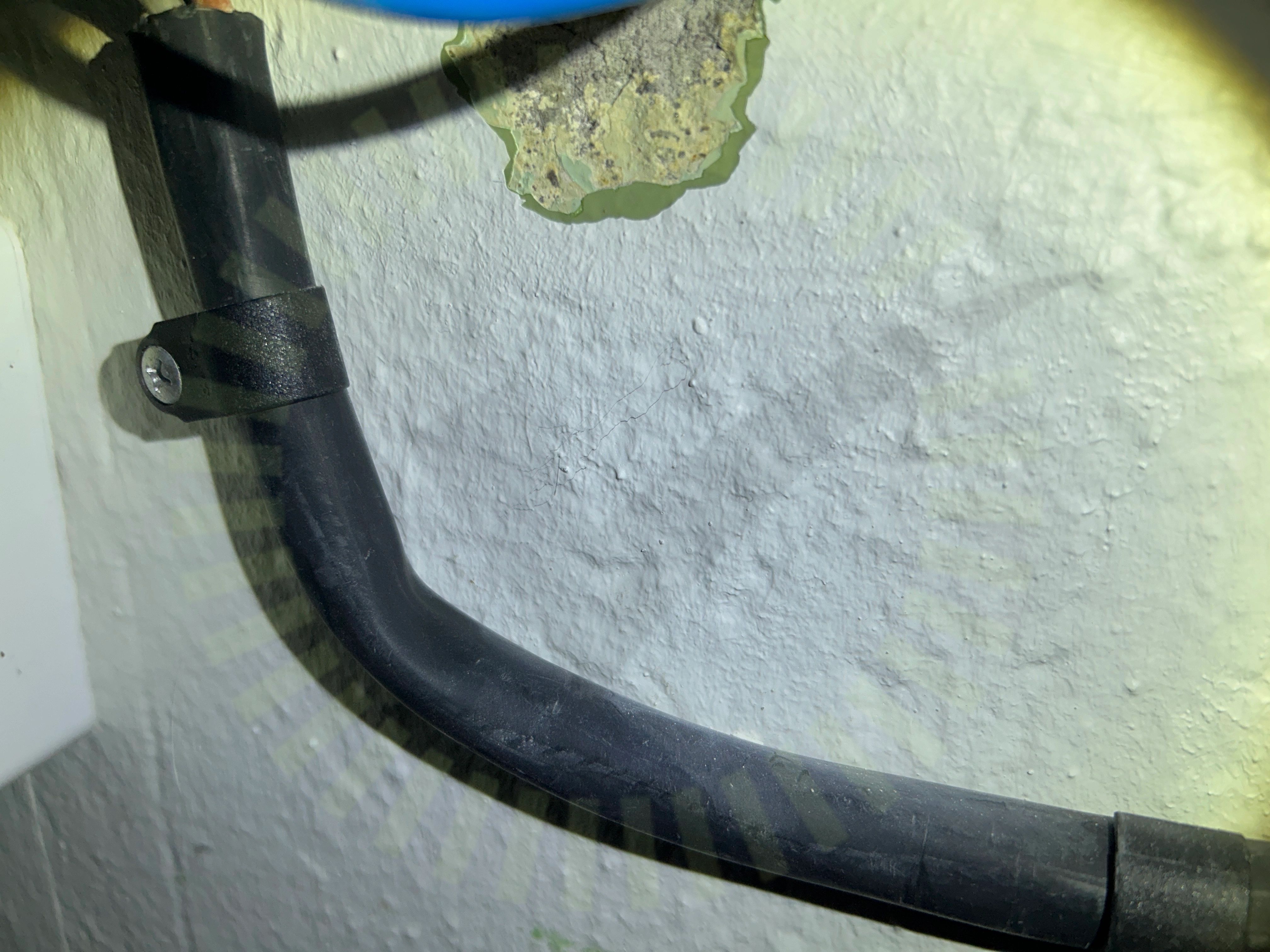

4.4 AC Böjradie

Inte godkänd

Kablaget skadat genom skarp böjradie.

SS 436 40 00 (522.8.3)
AC Kablage förläggning

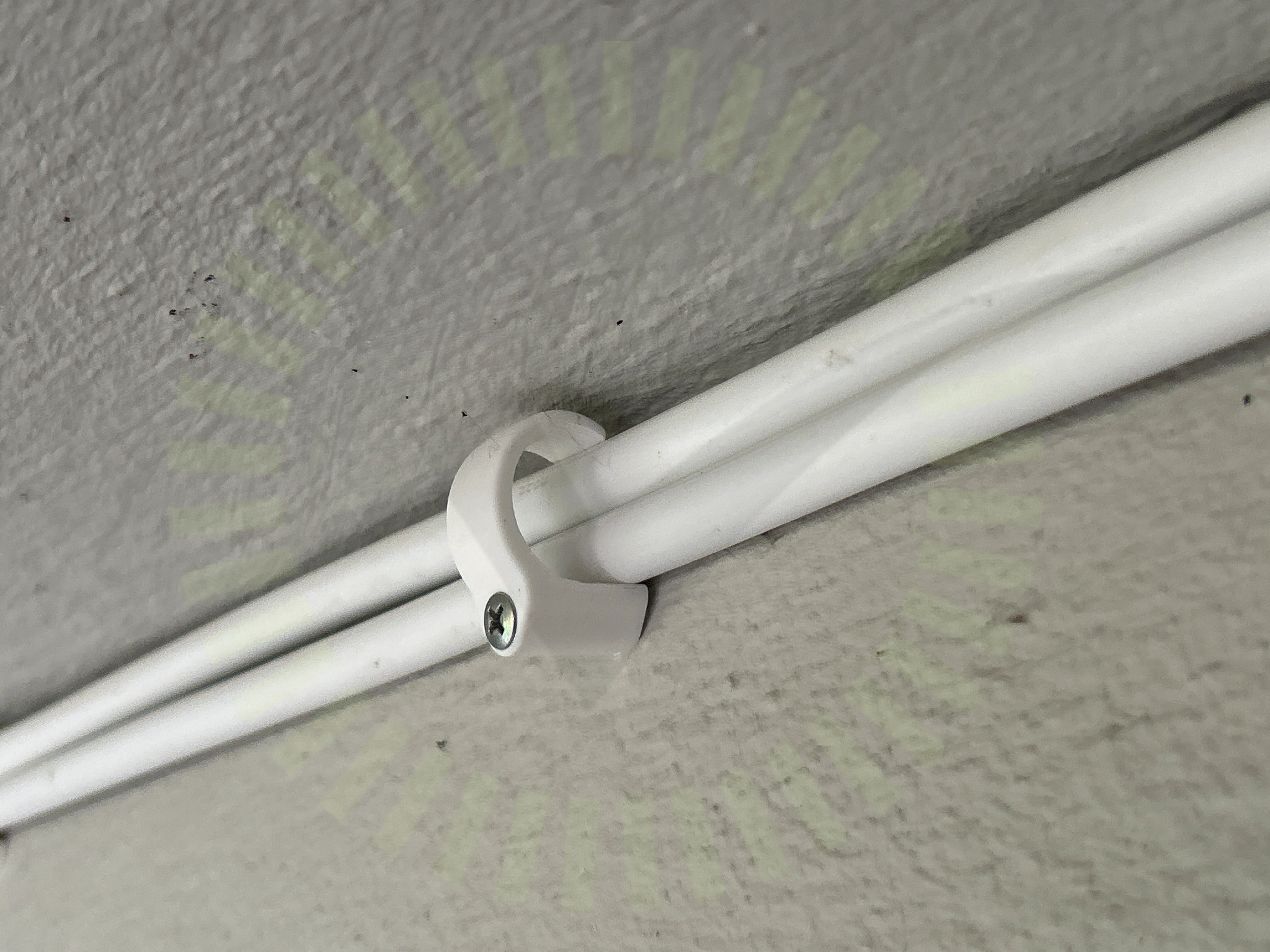

4.5 AC Kablage förläggning

Inte godkänd

Två kablar går i samma klammer. Sitter ej tillförlitligt. Kablage löst förlagt i innertak ovanför växelriktaren.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

36/41
AC Anslutning VäxelriktareAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarDC Kablage egenskaperDC Kontakter stressHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Anmärkningar

1/1

6.1 PEN

Inte godkänd

PEN ledare fel storlek samt fel identifiering.
