Besiktningsrapport

8.8

Installation genom

Takkraft

Datum

5 maj 2026

Ort

Danderyd, Stockholms län

Mittklämmor

Klämmornas placering

Klämmornas överlappning

Ändklämmor

91% godkända9% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemNordmount: Papptak

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/17

2.1 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

16/17

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1: DMxxxG12RT-G54HBB

Anmärkningar

3/18

4.1 Lutning

Inte godkänd

Panelernas lutning är lägre än vad tillverkaren kräver.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 8

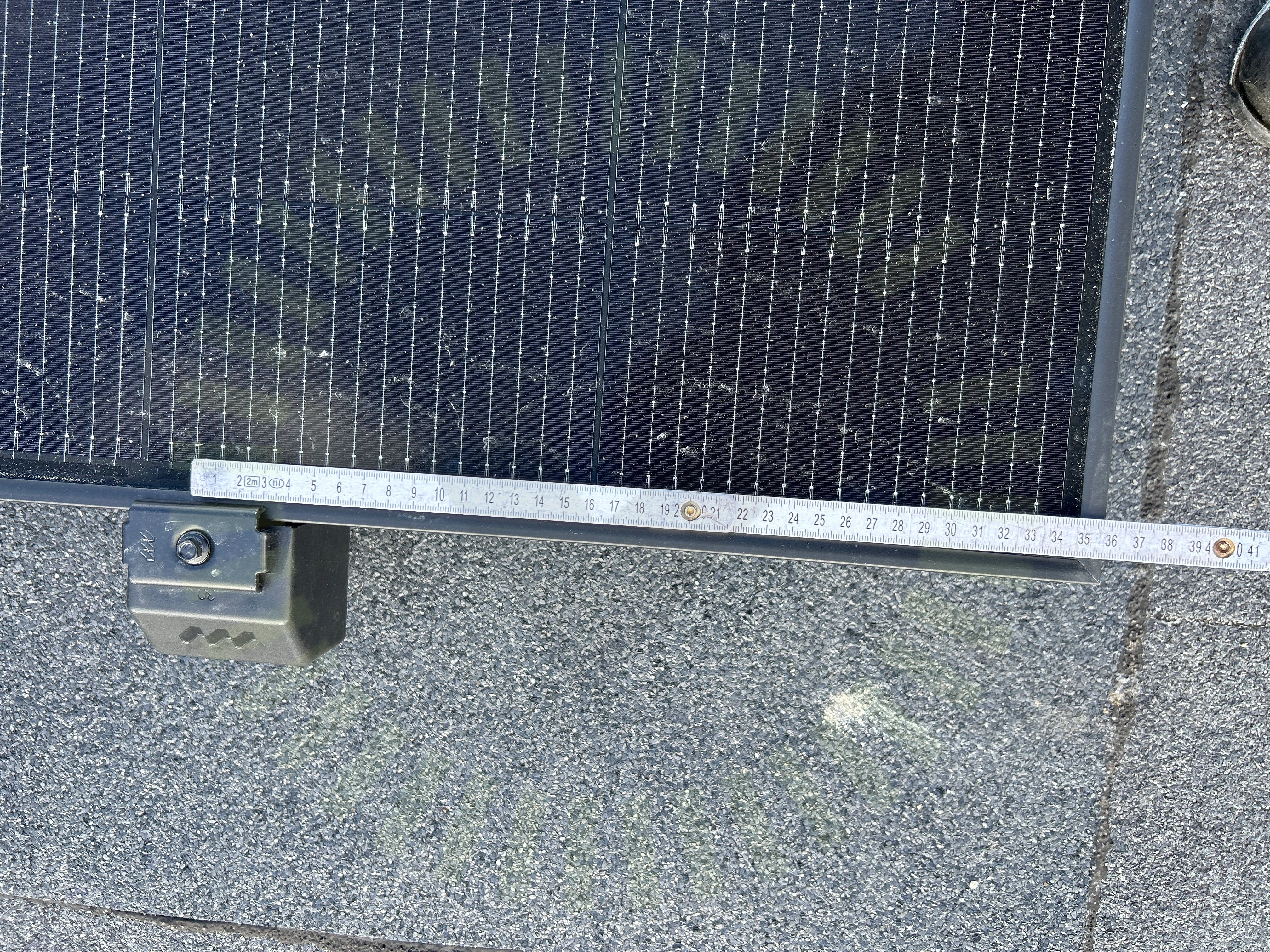

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

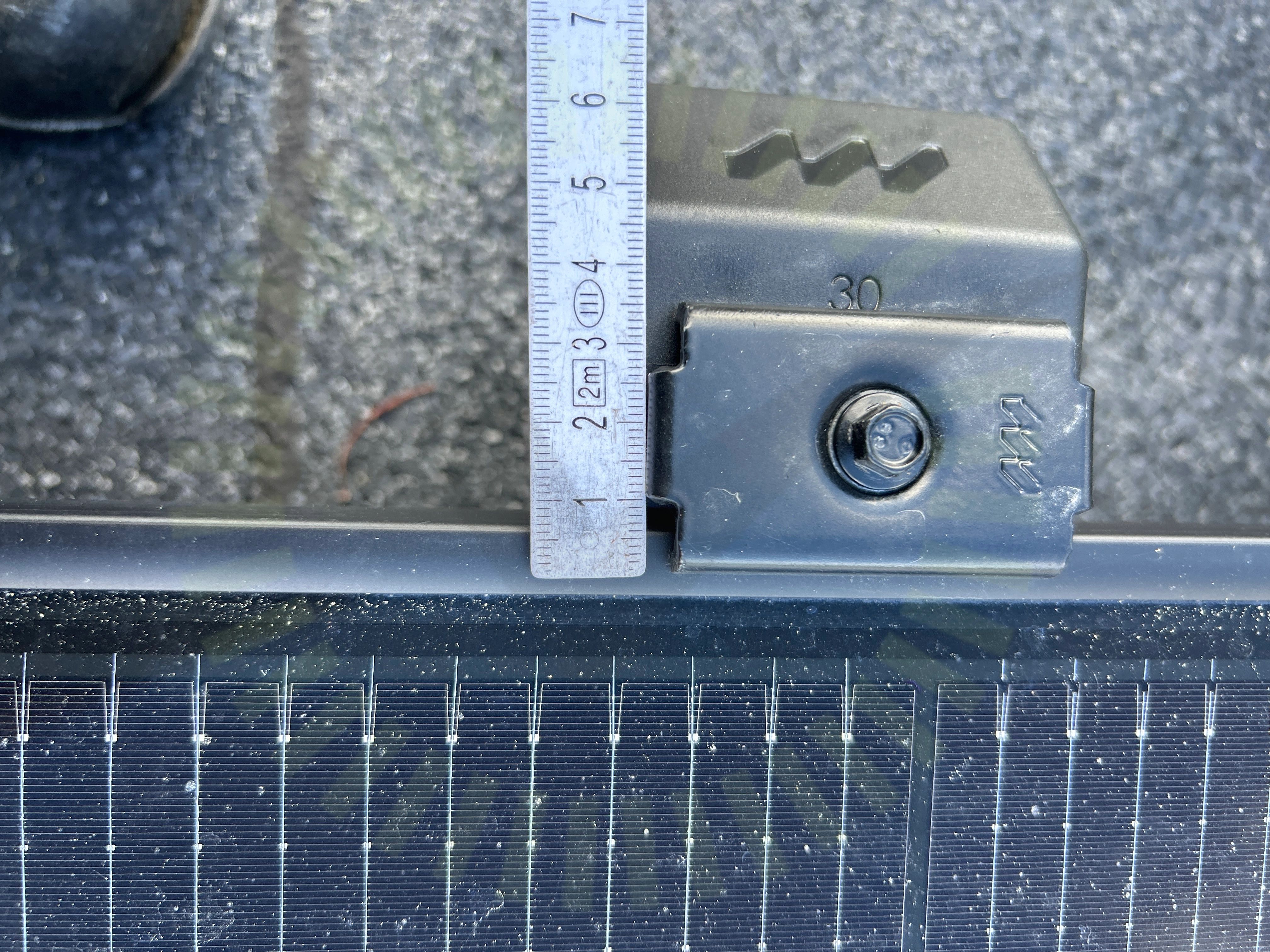

4.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount: Papptak

Anmärkningar

4/23

5.1 CC infästningar

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.2 Mittklämmor

Inte godkänd

Mittklämma ej åtdragen.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

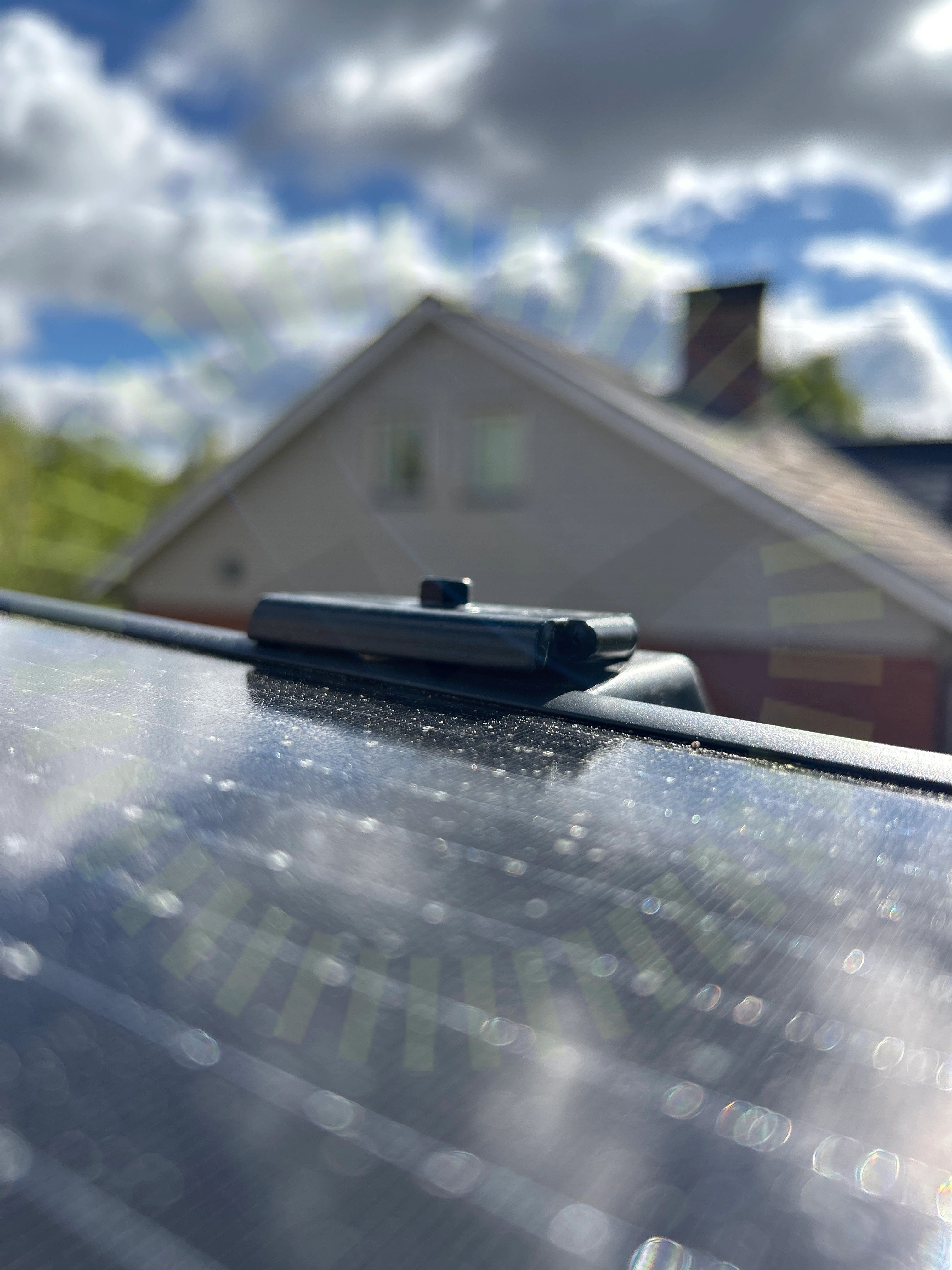

5.4 Ändklämmor

Inte godkänd

Ändklämma ligger ej korrekt mot panelram.

Nordmount: Papptak - Version 1.4, sid 6-7

Godkända kontrollpunkter

19/23

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

8.1 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

33/36

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/36

DC Max SpänningDC Min Spänning
