Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Solinnovation

Datum

26 september 2024

Ort

Växjö, Kronobergs län
Fästens placering
Böjradie kablage
Kontaktdon
90% godkända10% ej godkända

Om installationen

PanelerLuxor: EcoLine M108
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW5-10KN-ET
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörGoodWe: GM series
Solinnovation

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

13/13
Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25
Skenornas överhäng

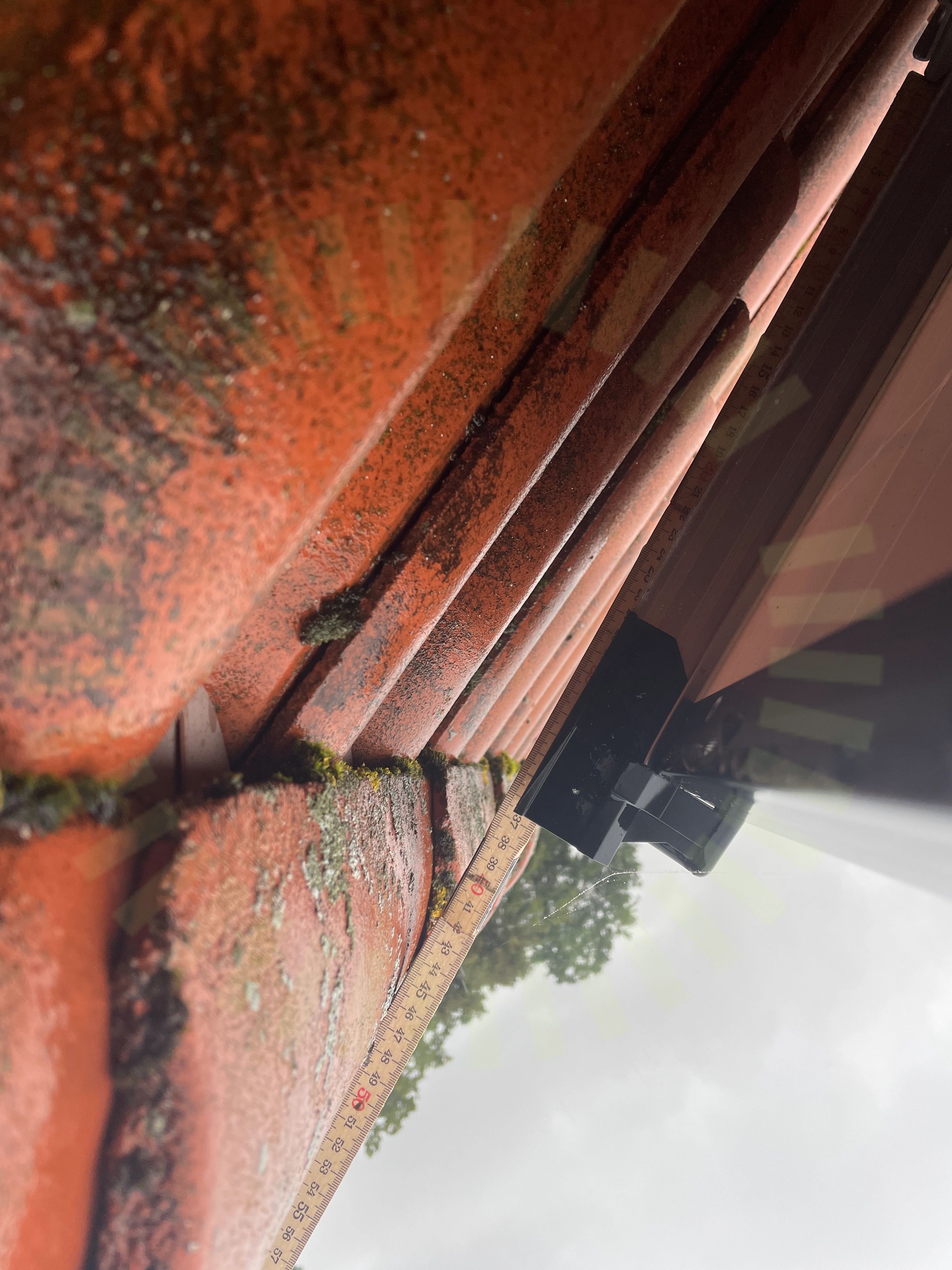

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer även om det är marginellt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24
Säkerhetsavstånd

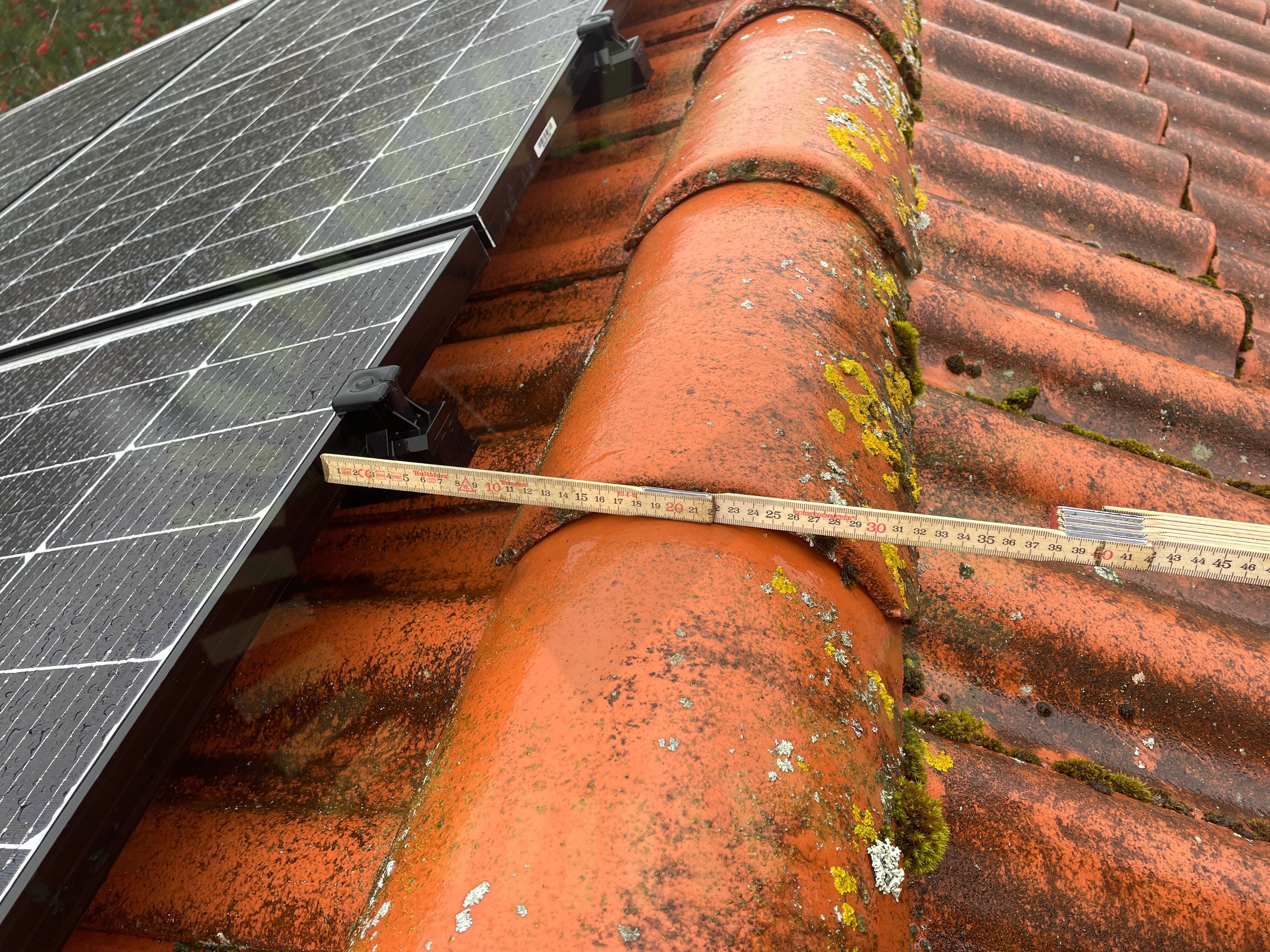

5.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Takkrokarnas CC

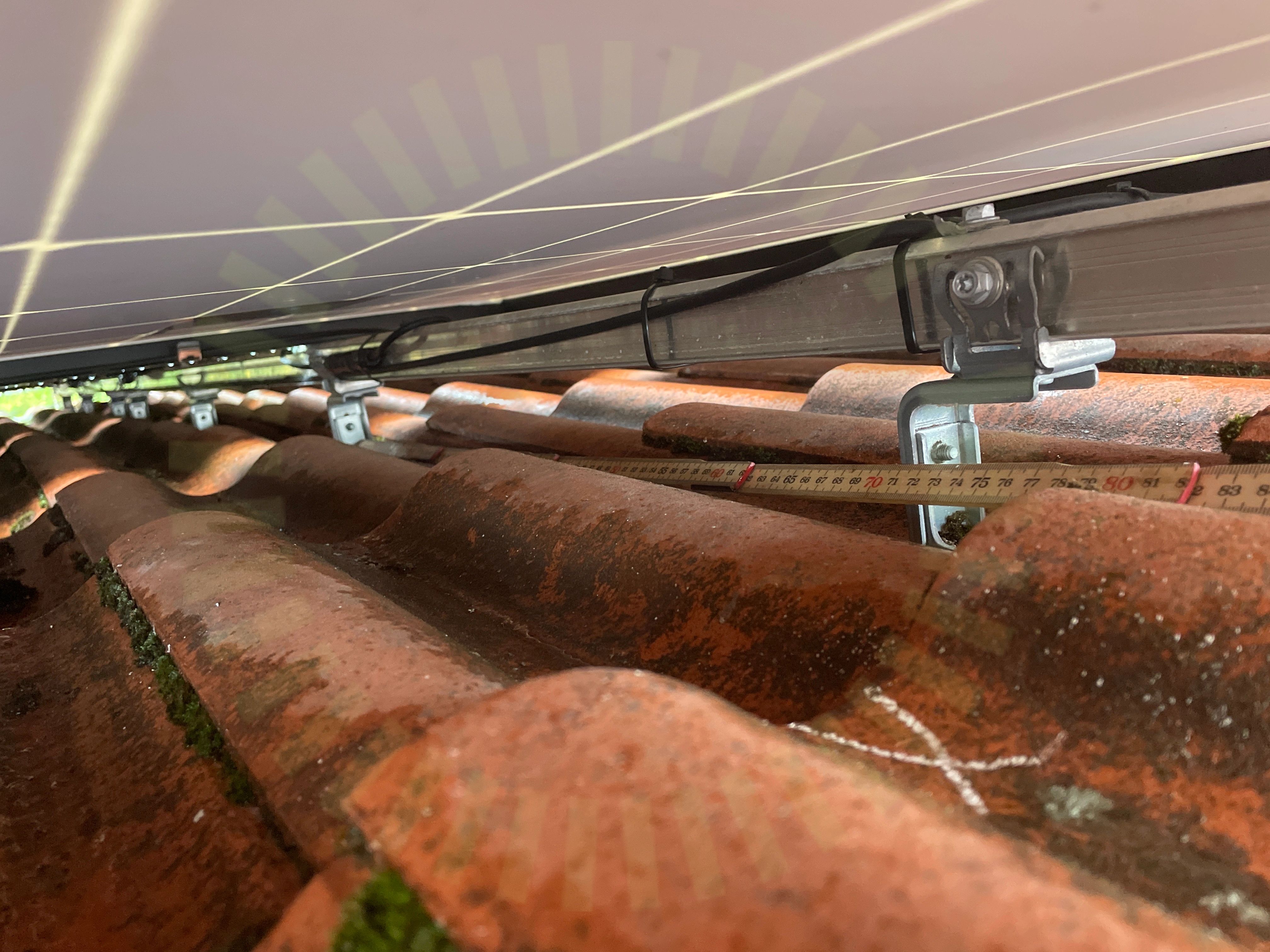

5.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 72 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Tak 1, Luxor: EcoLine M108

Anmärkningar

3/16
Böjradie kablage

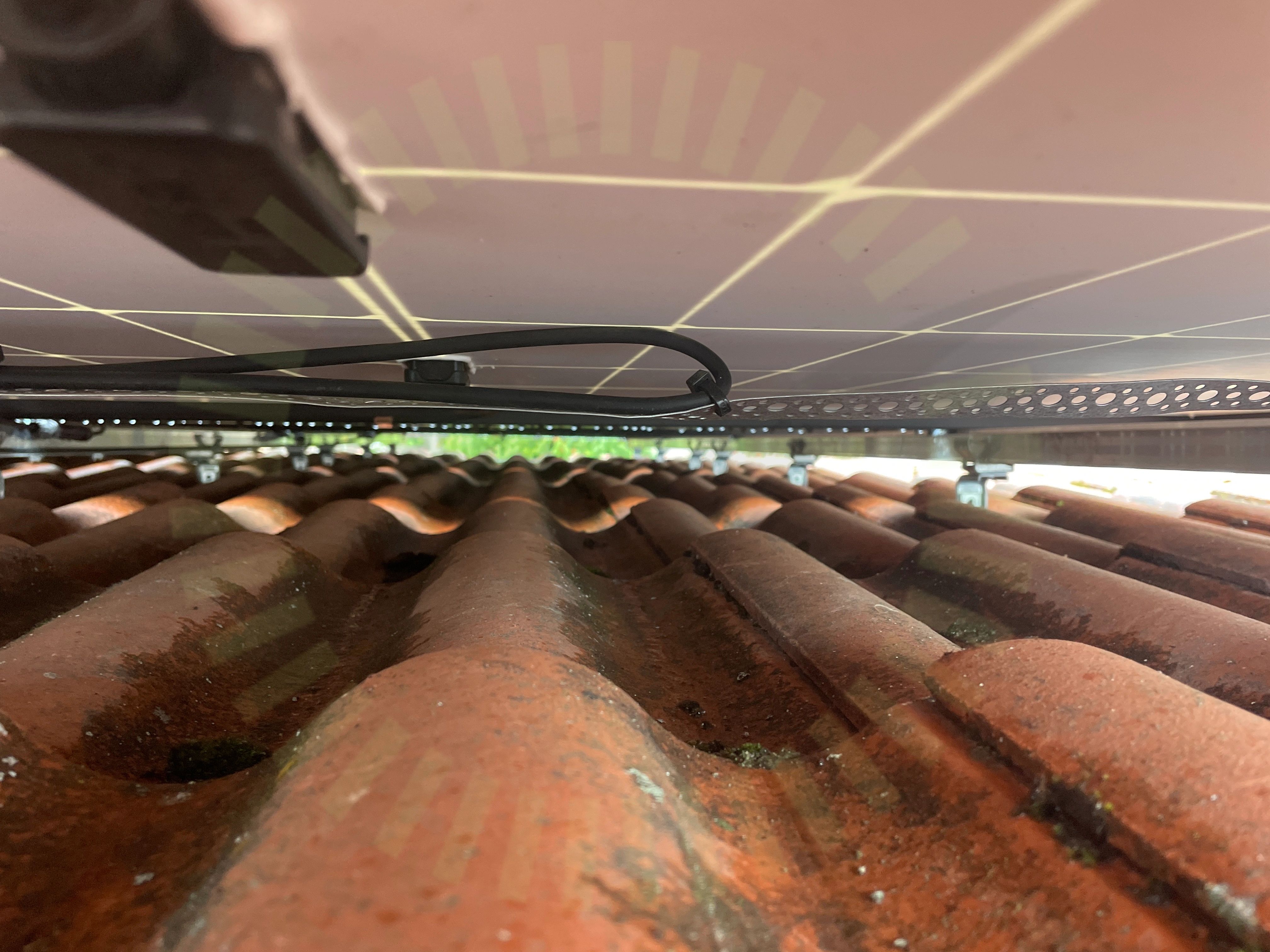

6.1 Böjradie kablage

Inte godkänd

Godkänd böjradie är 8 gånger kablagets yttre diameter. Uppmätt ca 15 mm.

Luxor Installationsmanual. 2022-06. Sida 26.
Fästens placering

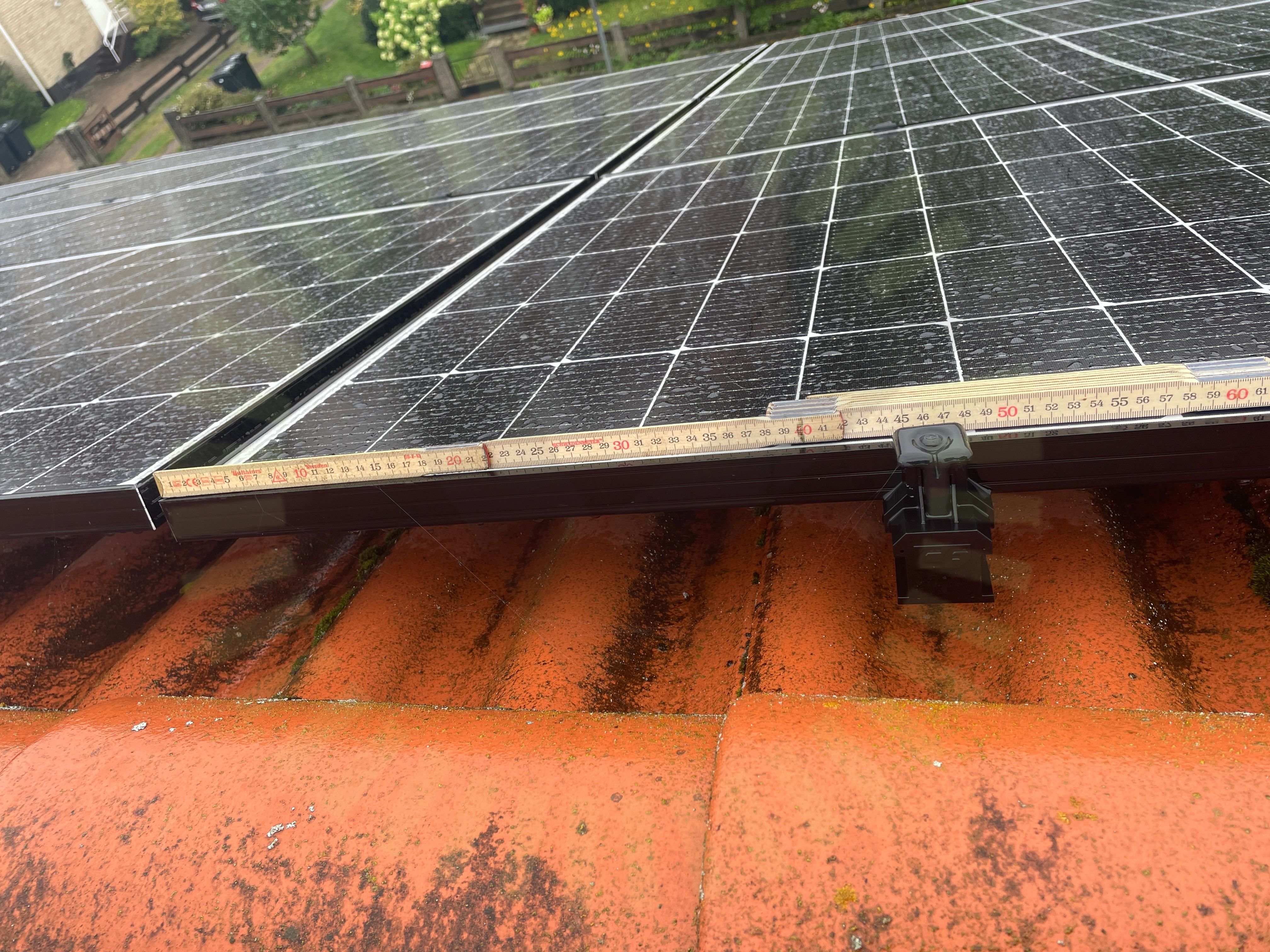

6.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Luxor Installationsmanual. 2022-06. Sida 20.
Kontaktdon

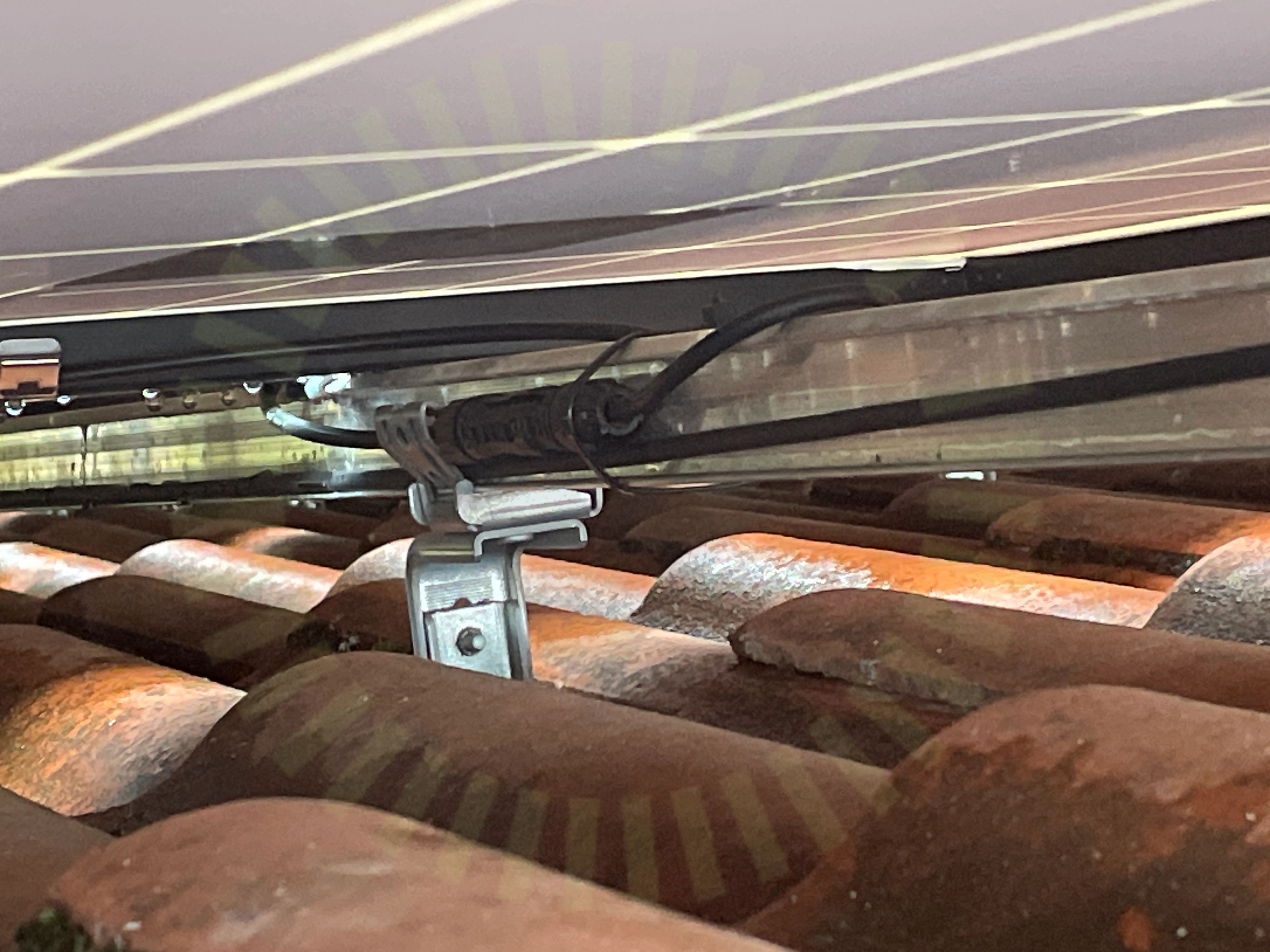

6.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

13/16
DragavlastadeDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradieMellanrumSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

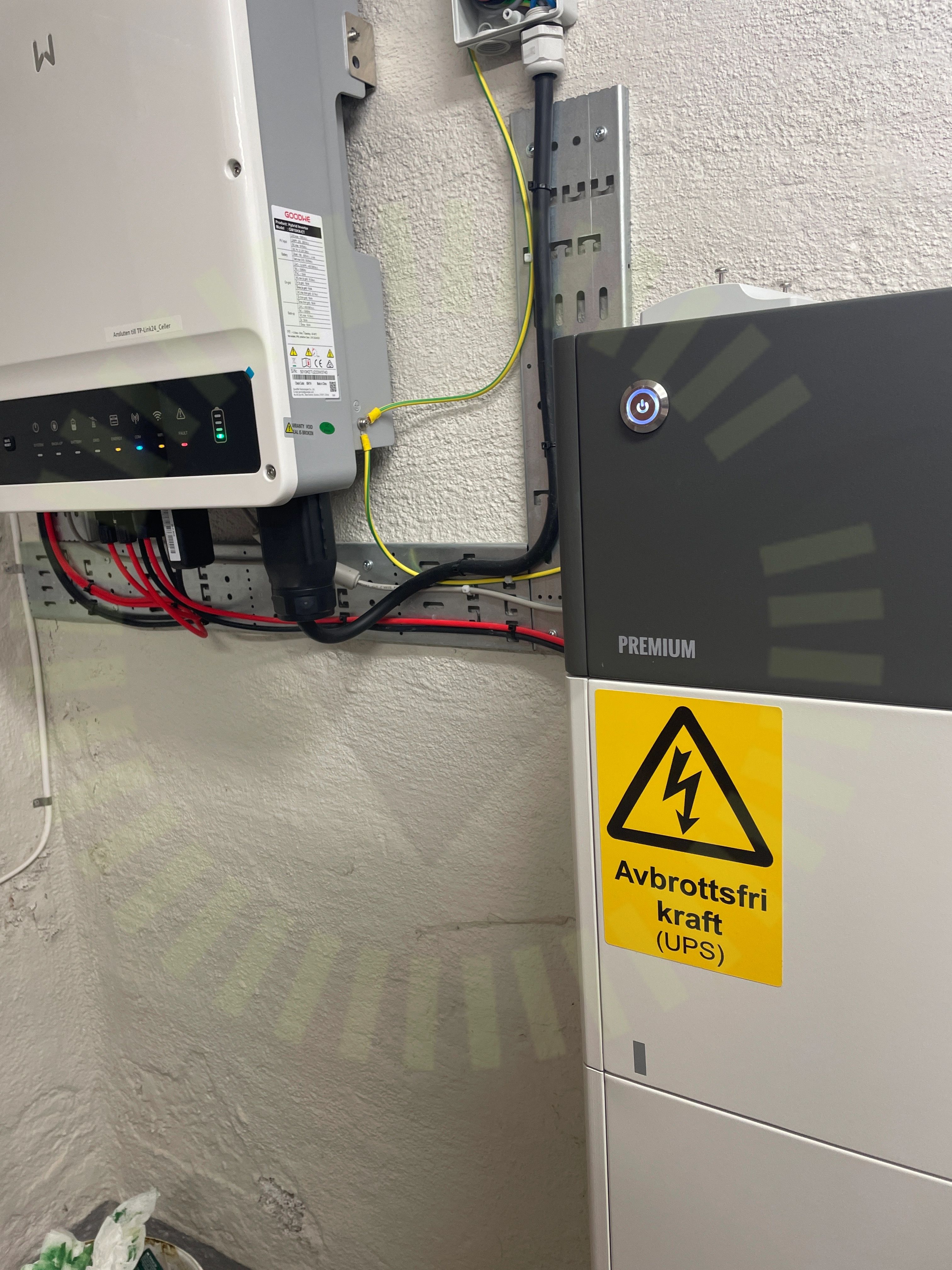

Missvisande varselmärkning

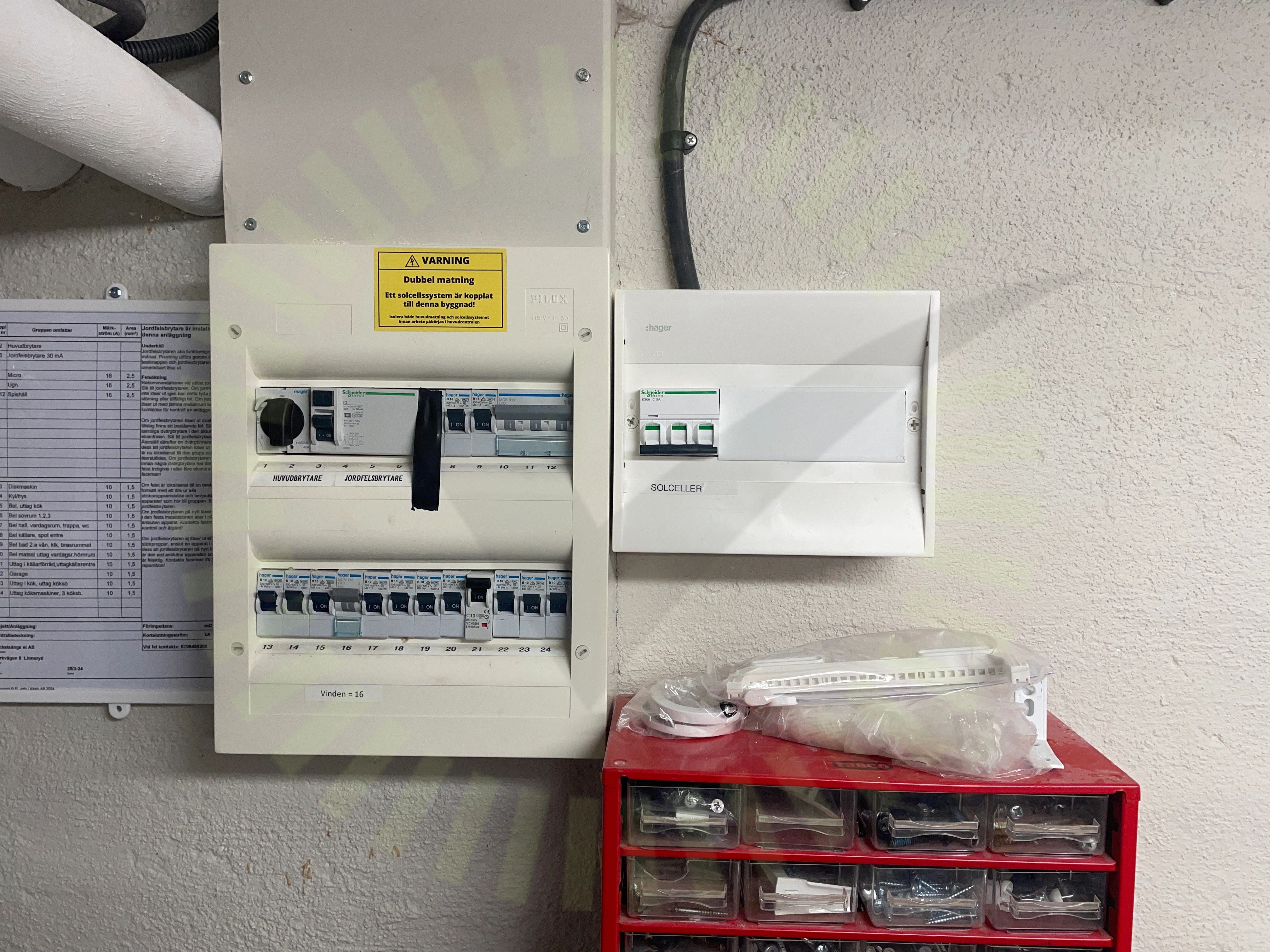

8.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Varning för likspänning

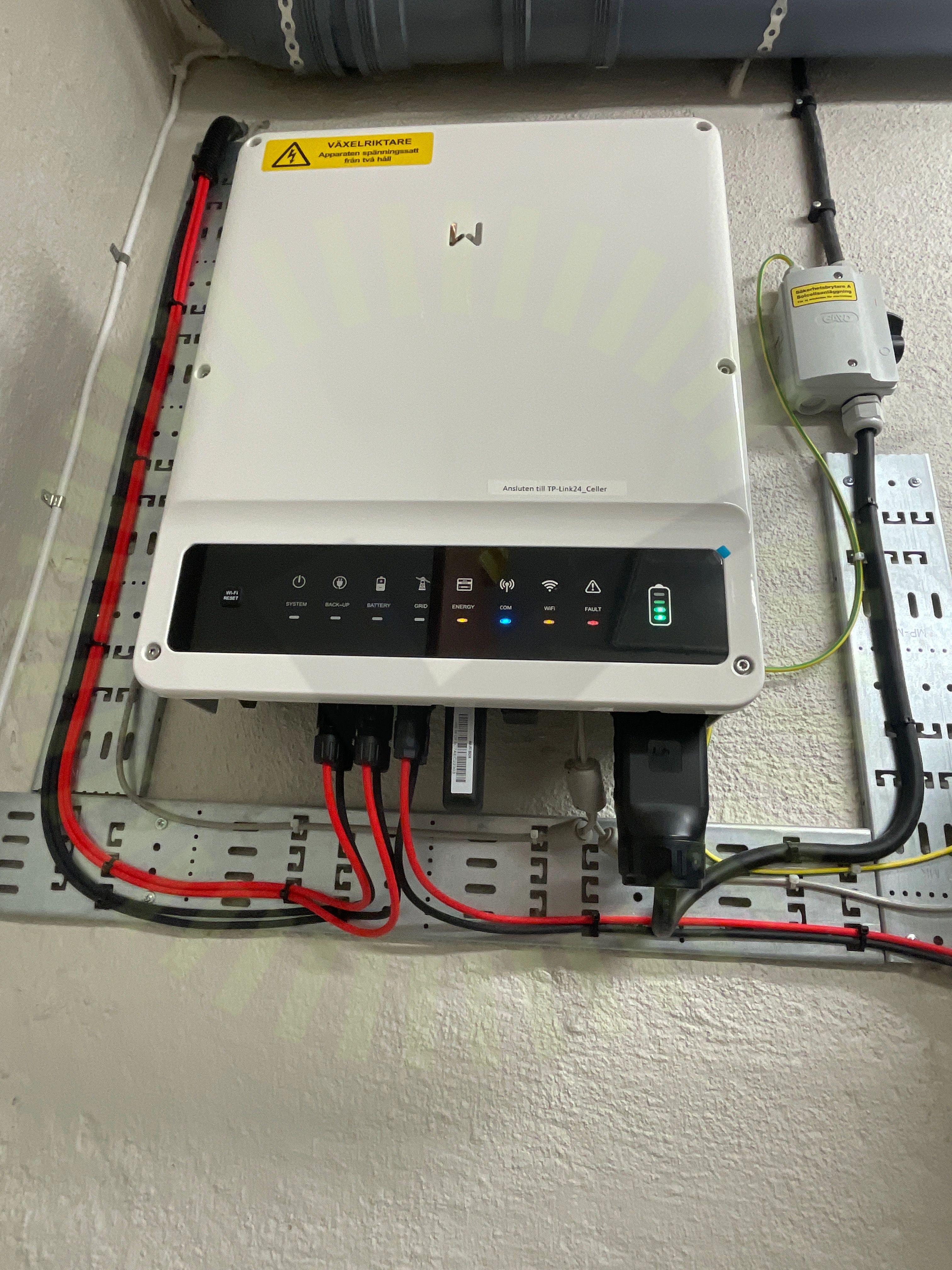

8.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Varning för backspänning

Växelriktare

Godkända kontrollpunkter

36/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
Strängdesign
