1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
9.3
Installation genom
Nova Solar
Datum
13 november 2023
Ort
vallda, Hallands län
92% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
OptimerareOkänd optimerare
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
1/3Avtal
Ej tillgängligt vid besiktning
1/3Mätprotokoll DC
Optimerare
Anmärkningar
1/3

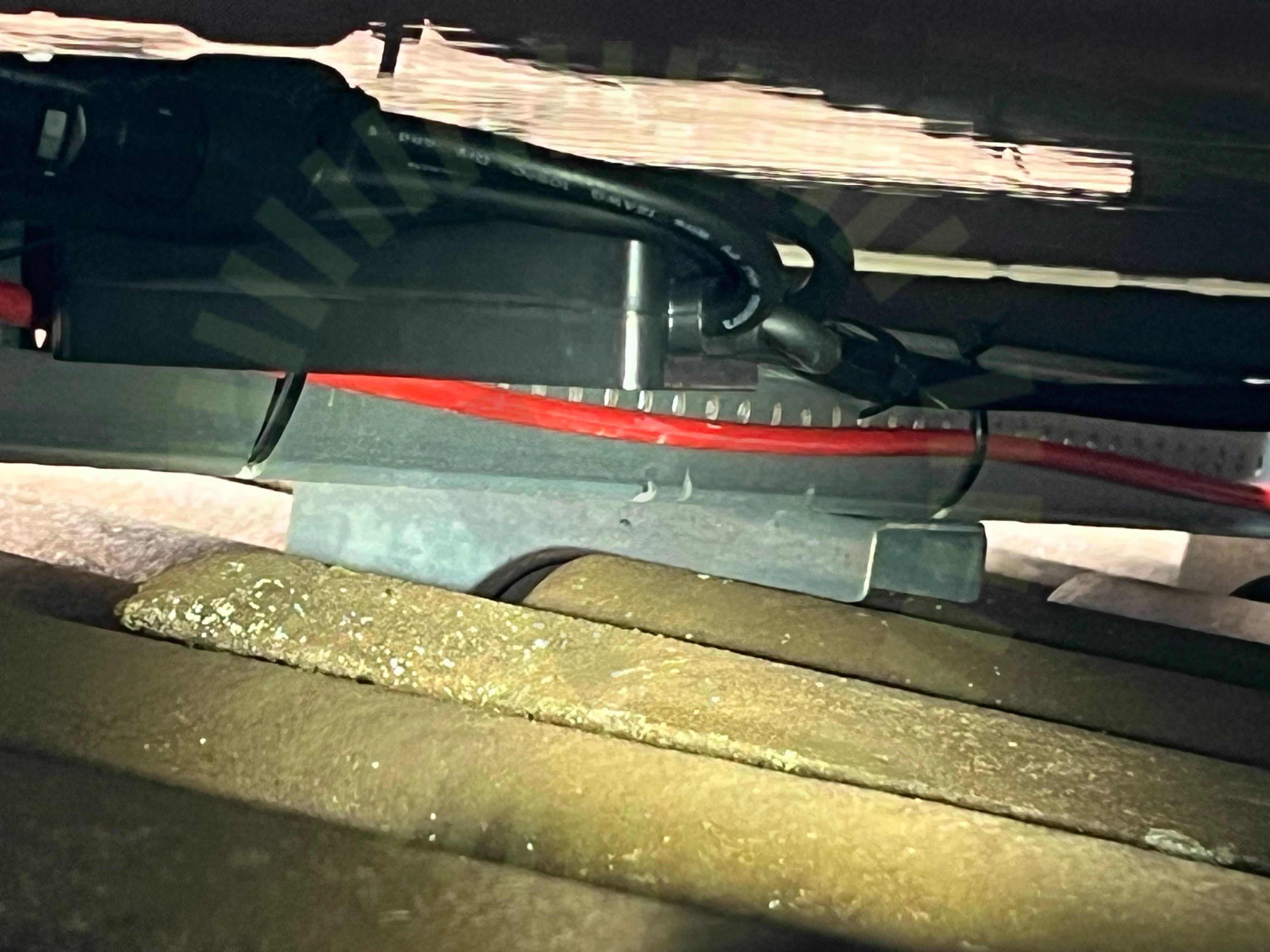

2.1 Dragavlastade
Inte godkändKablage hårt draget vi optimerarens utgångar.
Godkända kontrollpunkter
2/3 KontakterFastsäkring av optimerare
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17

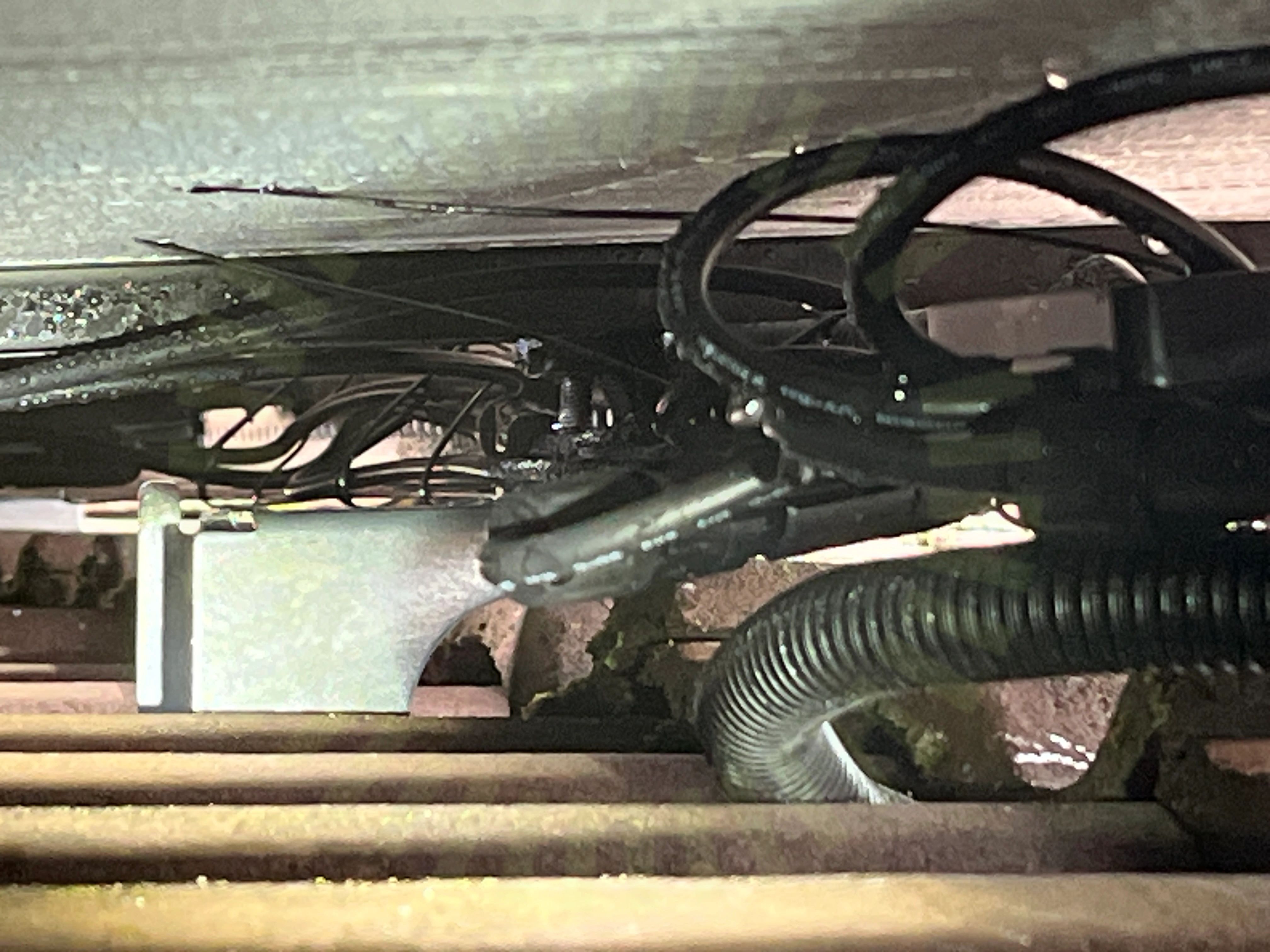

3.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/21

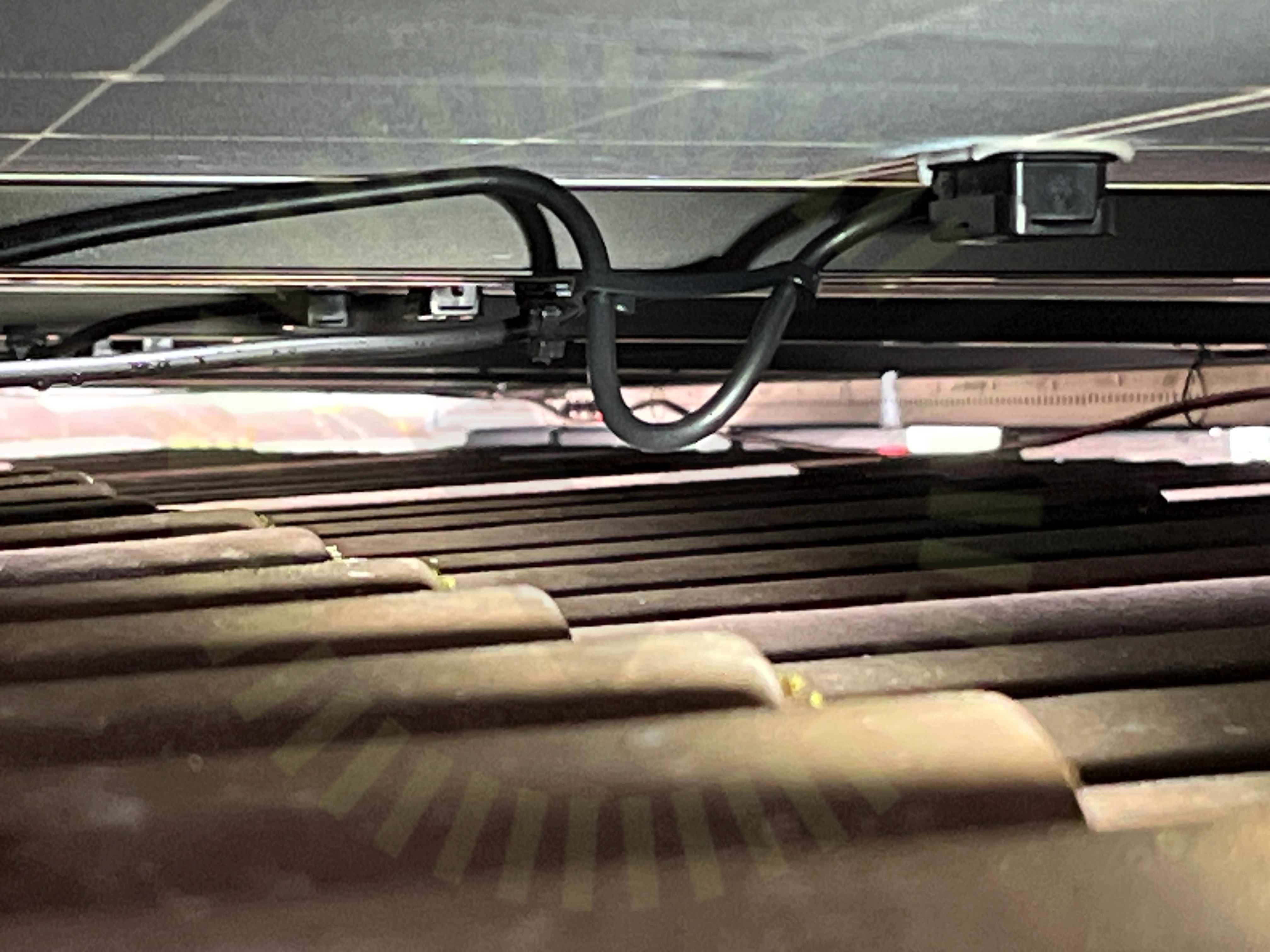

4.1 Väderbeständigt material
Inte godkändAnvänt material är inte väderbeständigt.
SS 436 40 00 (522.11)
4.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
15/21Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSkenskarvarTakgenomföringUnderliggande takpanna
Ej tillgängligt vid besiktning
4/21Skenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CC
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33

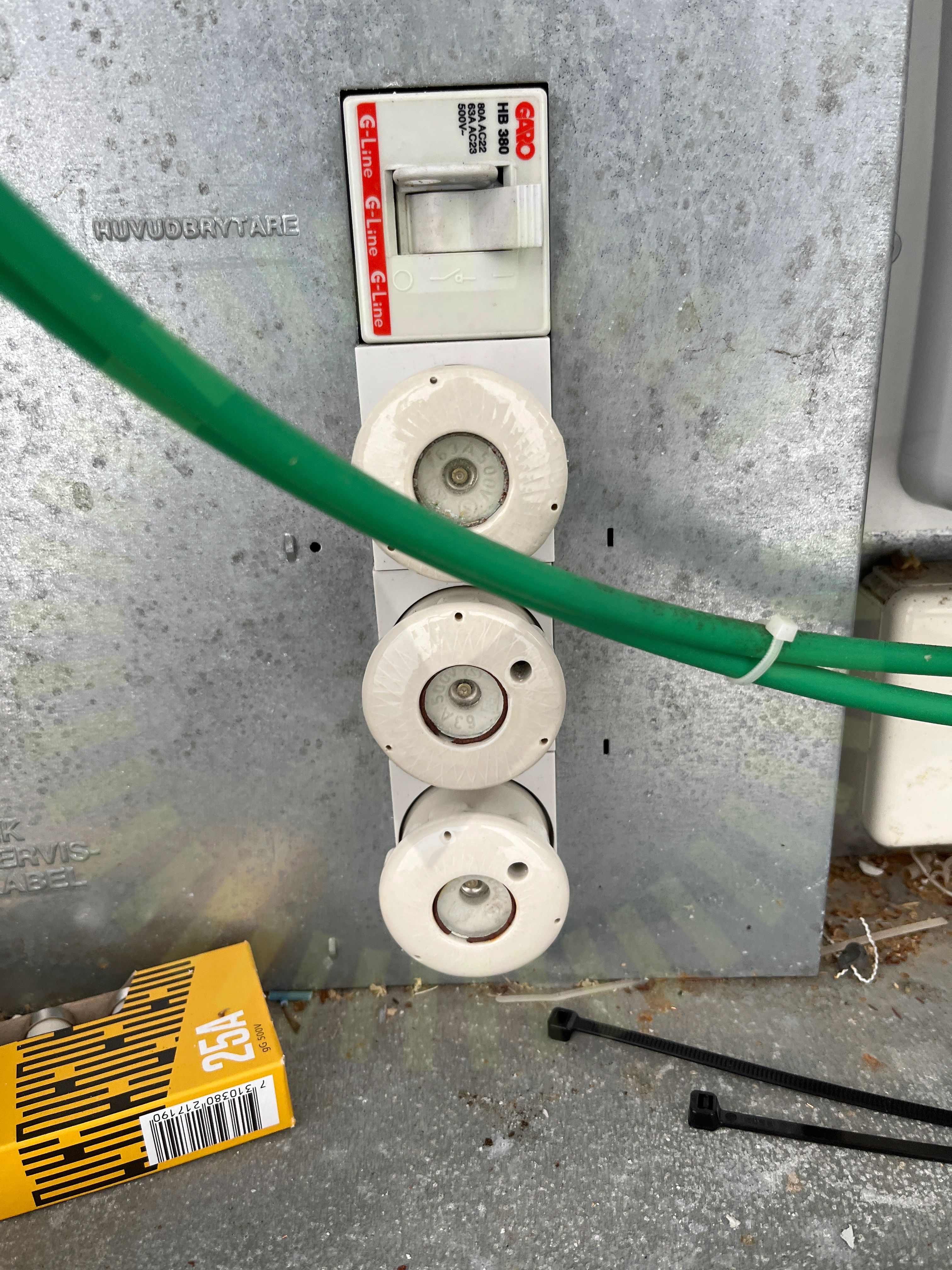

6.1 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

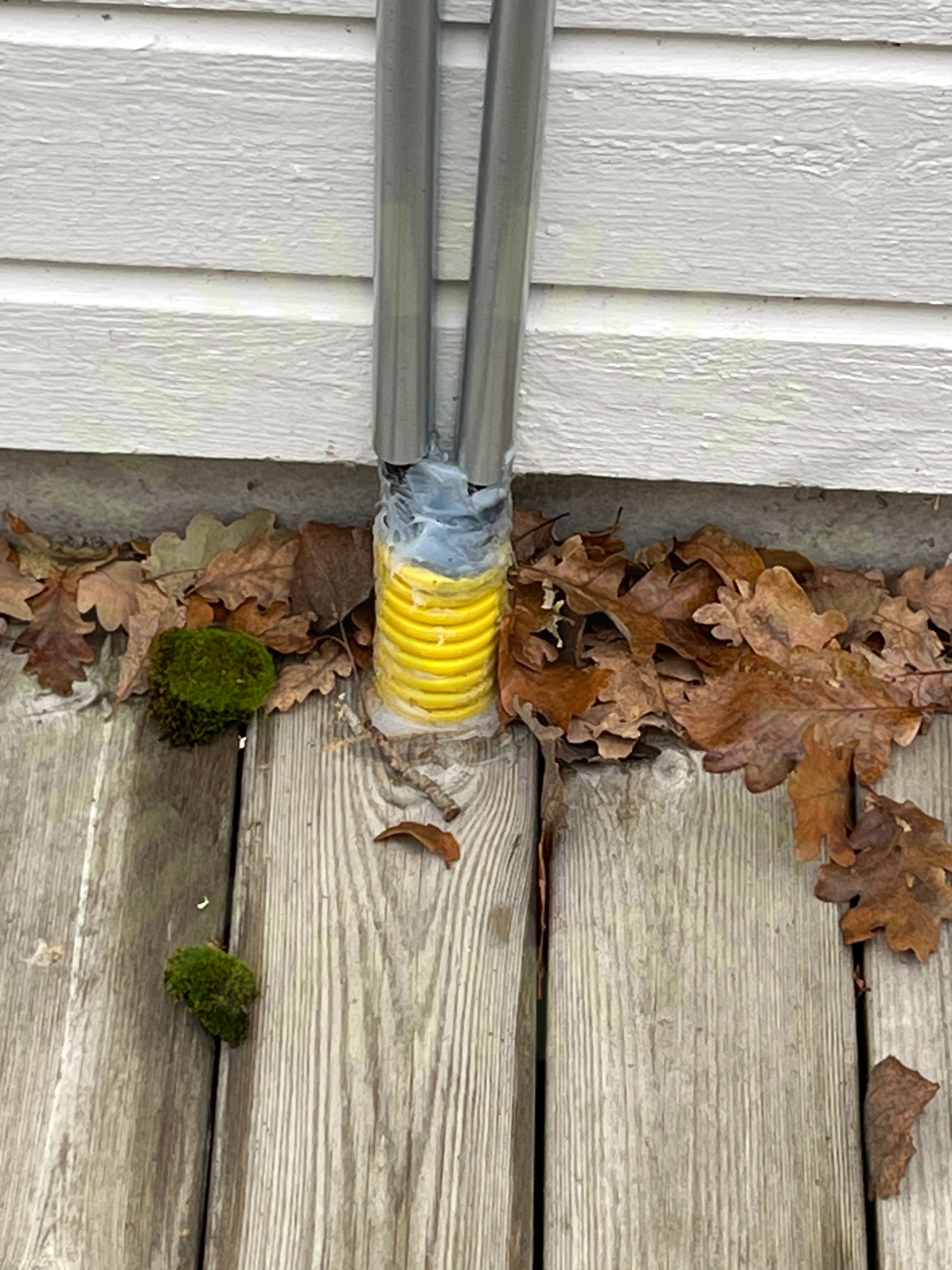

6.2 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
30/33AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareGenomföringarIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33Strängdesign
