2.1 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
23 maj 2024
Ort
Torslanda, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: R6-(15-25k)-T2 32
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/26Godkända kontrollpunkter
24/26Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareRåspontsinfästning metod 2SkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/26Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

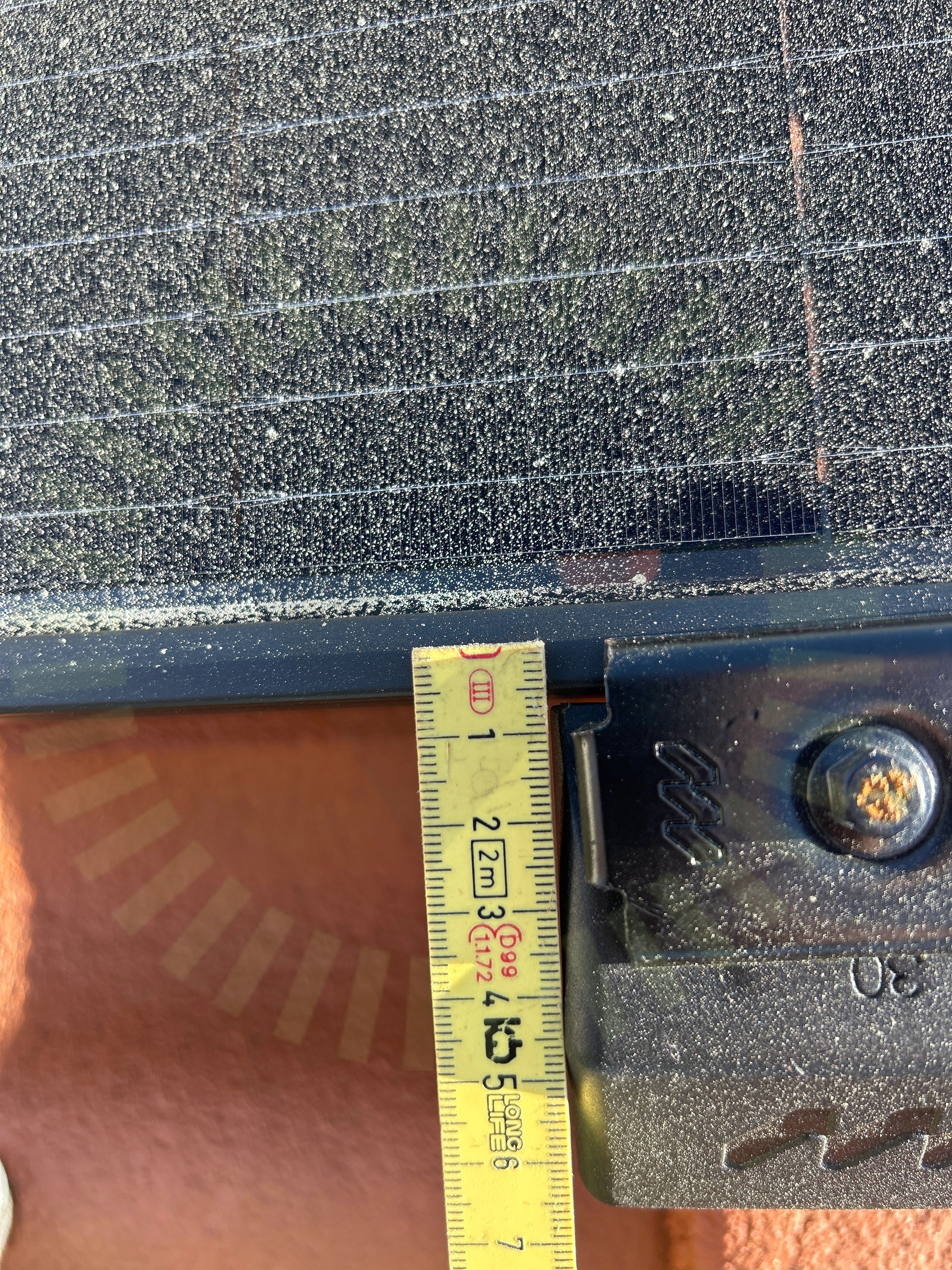

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

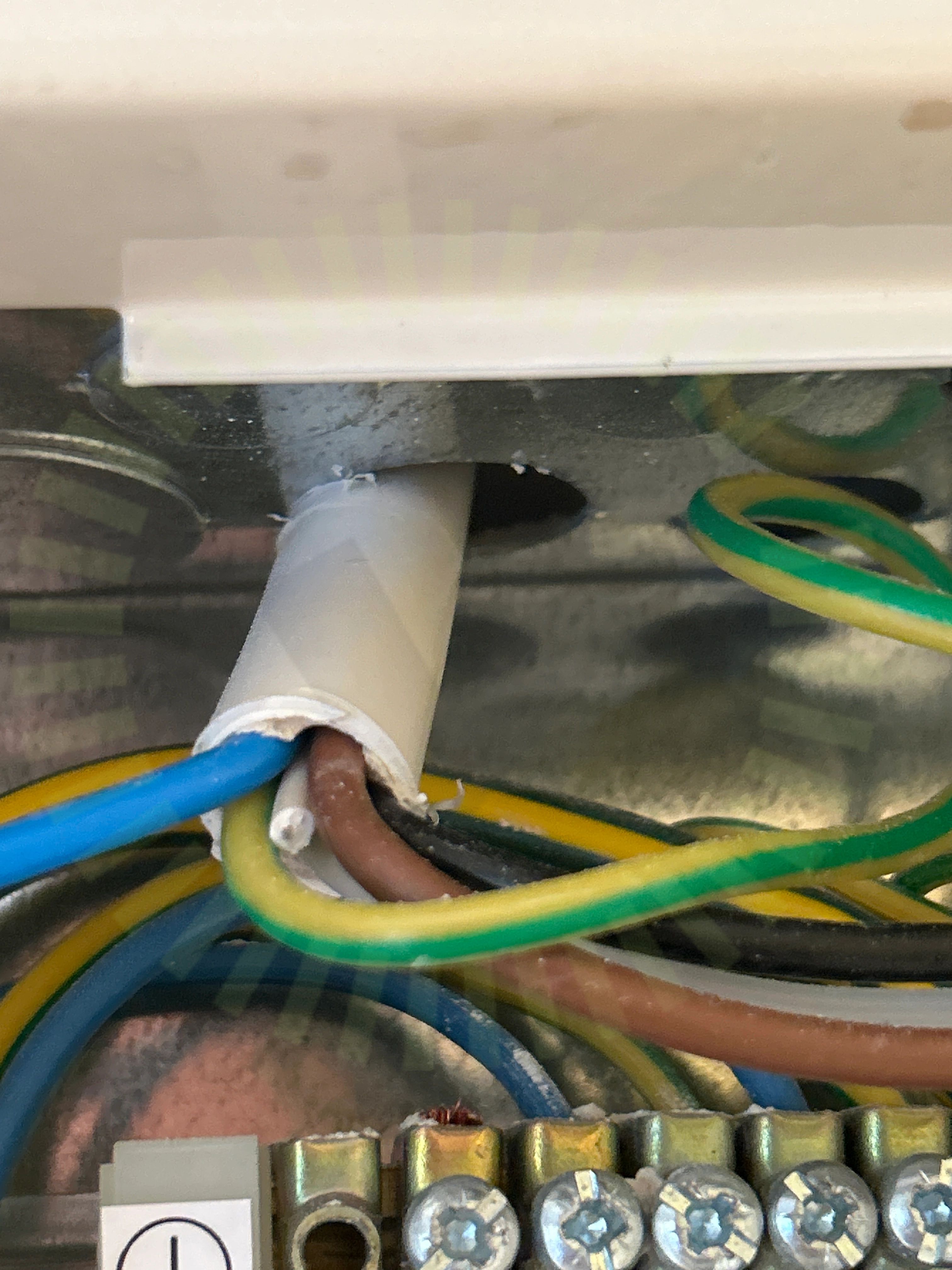

6.1 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
