Besiktningsrapport
8.3
Installation genom
Svea Solar
Datum
12 januari 2023
Ort
Vellinge, Skåne län
Dragavlastade
Placering skena
Föremål mot bakstycke

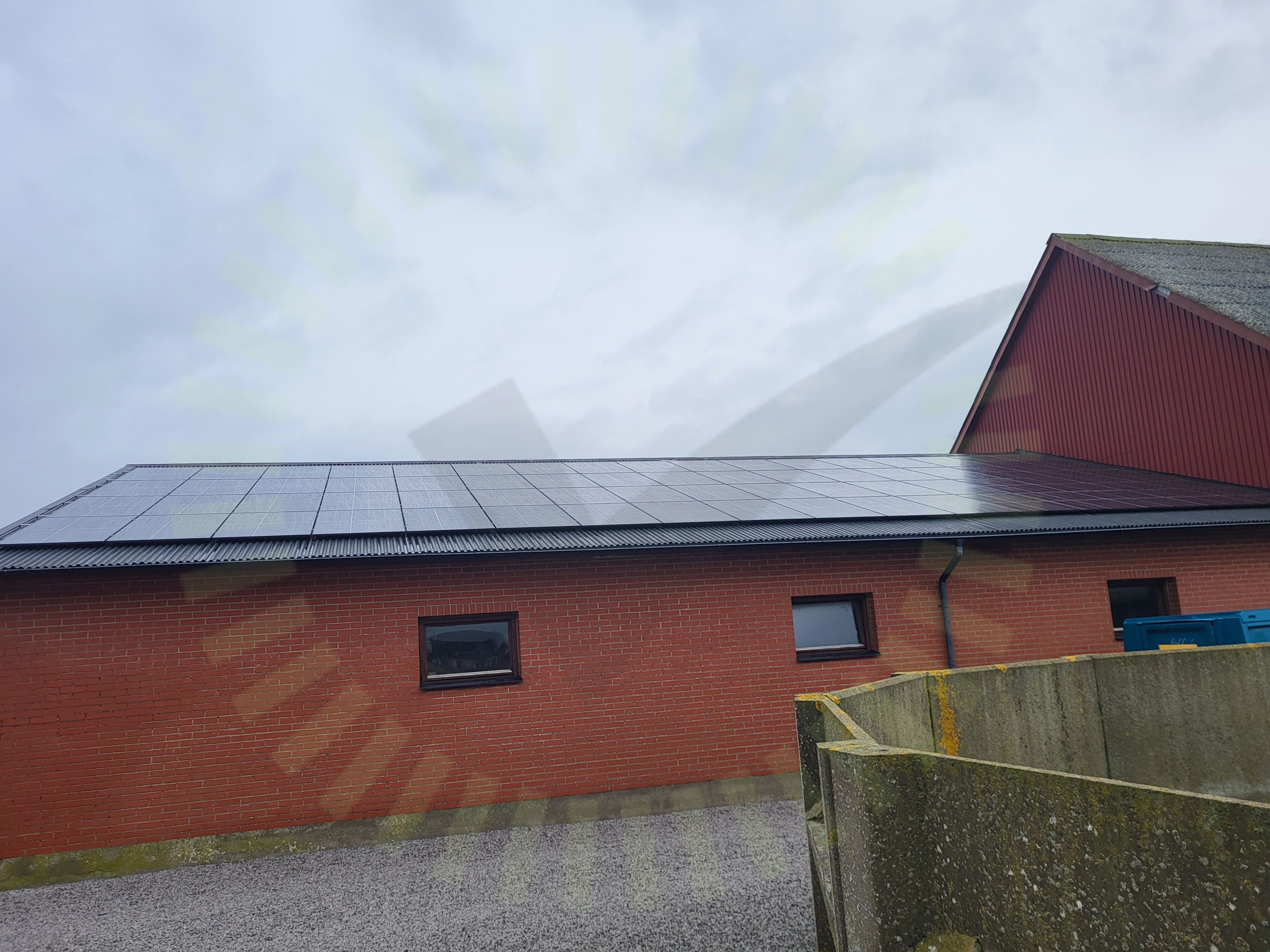

+ 4
83% godkända
17% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
Schletter: SingleFix-V
Växelriktare
Huawei: SUN2000-30/36/40KTL-M3
Tillbehör
Säkerhetsbrytare DC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Schletter: SingleFix-V
Anmärkningar
5/19
1.1 CC mått
Inte godkänd
Snö- vindlast projektering saknas. Infästning cc 900mm.

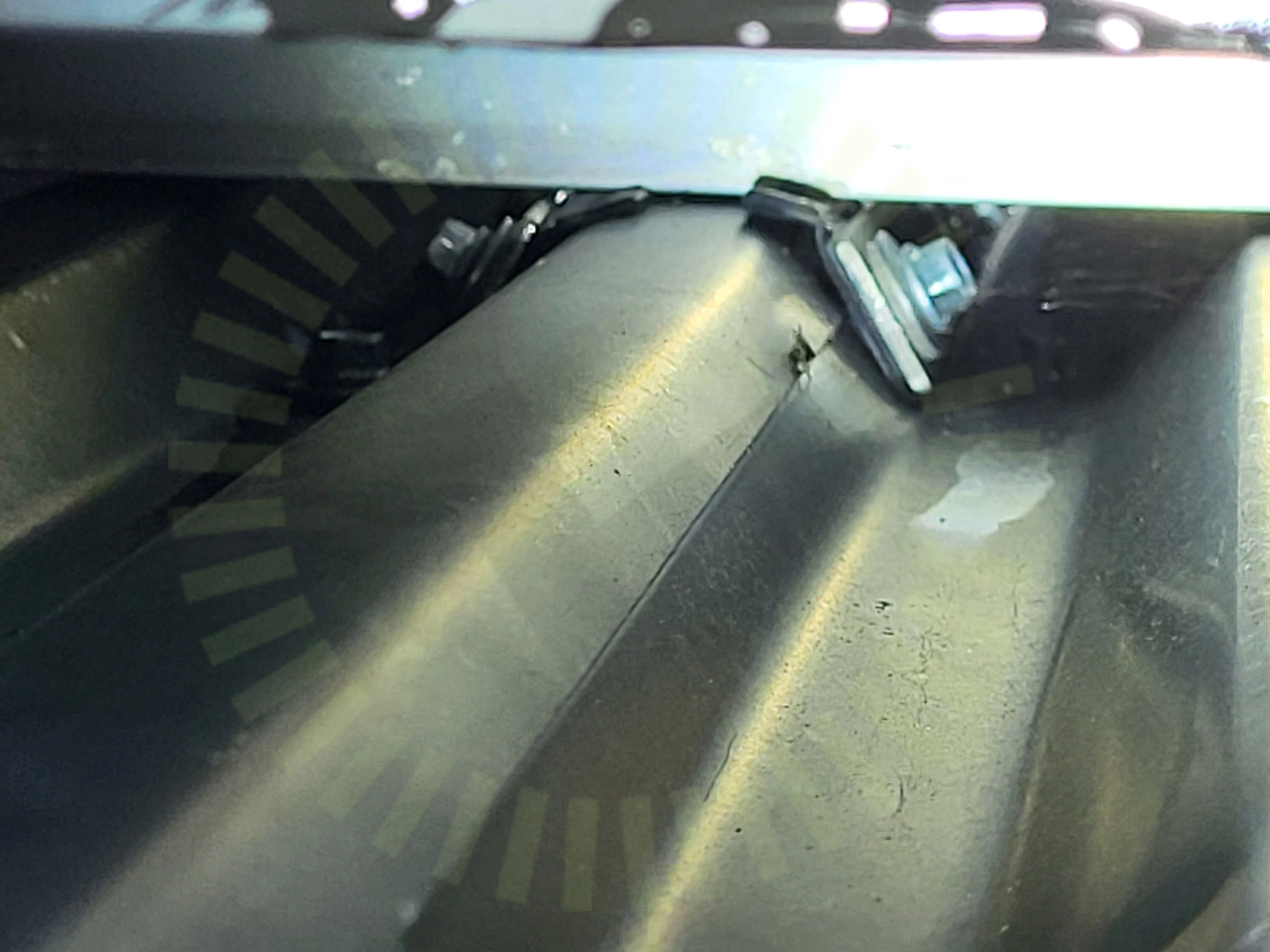

1.2 Placering skena
Inte godkänd
Fäste sitter placerat över skarv i plåt.
1.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas.
1.4 Termisk brytpunkt
Inte godkänd
Snö- vindlast projektering saknas. Anläggningen överstiger 10m utan att det är gjort en termisk brytning.
1.5 Överhäng
Inte godkänd
Snö- vindlast projektering saknas. Överhäng uppmätt till 180mm.
Godkända kontrollpunkter
14/19
Tak 1, Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/11
3.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.

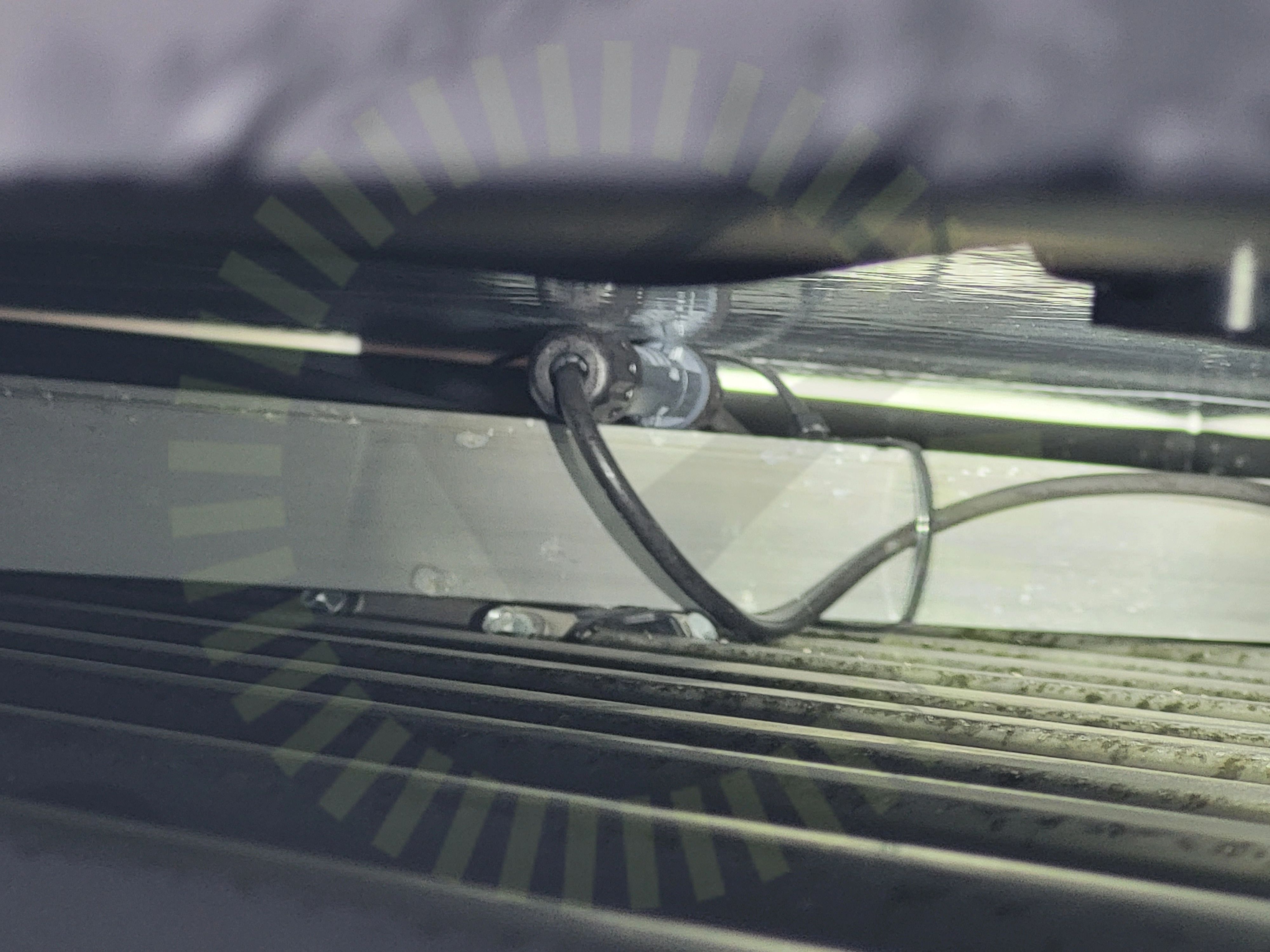

3.2 Föremål mot bakstycke
Inte godkänd
Kontakter trycker på baksidan av panelerna på somliga ställen.
Godkända kontrollpunkter
9/11
Varselmärkning
Anmärkningar
1/4
4.1 Informering av solceller
Inte godkänd
Skylt saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
4/30

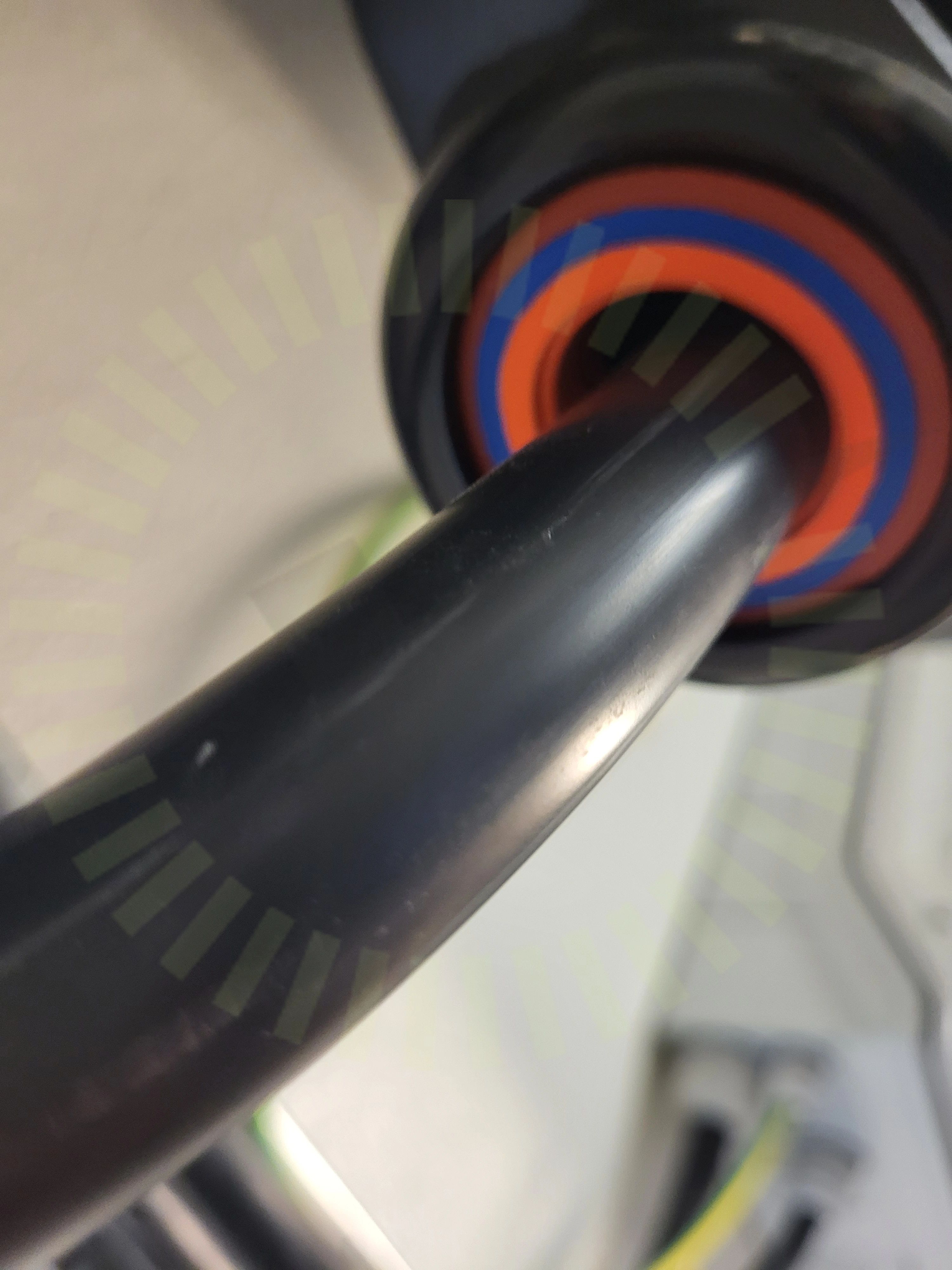

5.1 Förskruvning
Inte godkänd
Kabel sluter ej tätt i förskruvning samt att muttern bara snurrar runt.

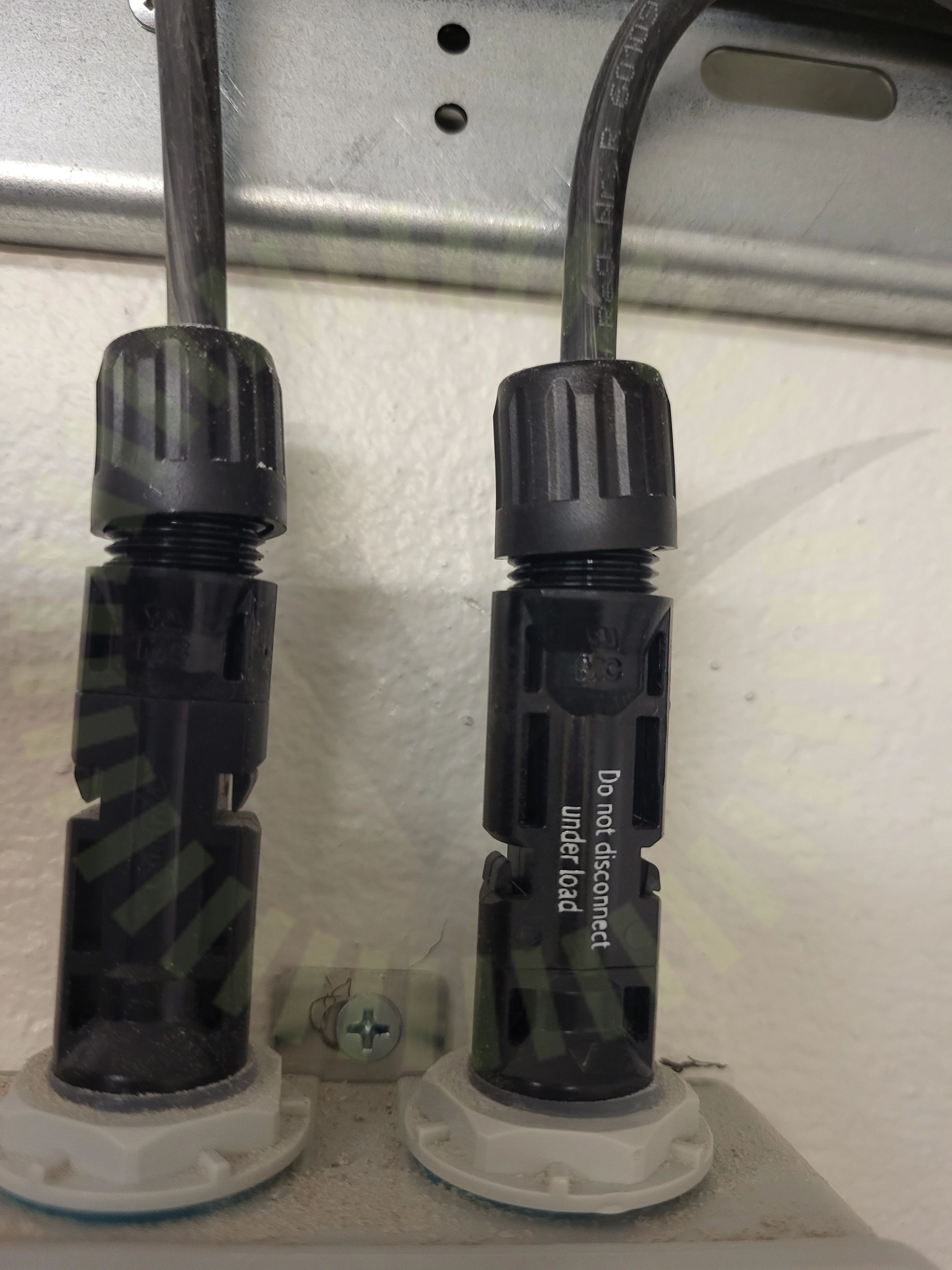

5.2 Förskruvning kontakter dc.
Inte godkänd
Förskruvningar på dc-sidan är snett påskruvade .

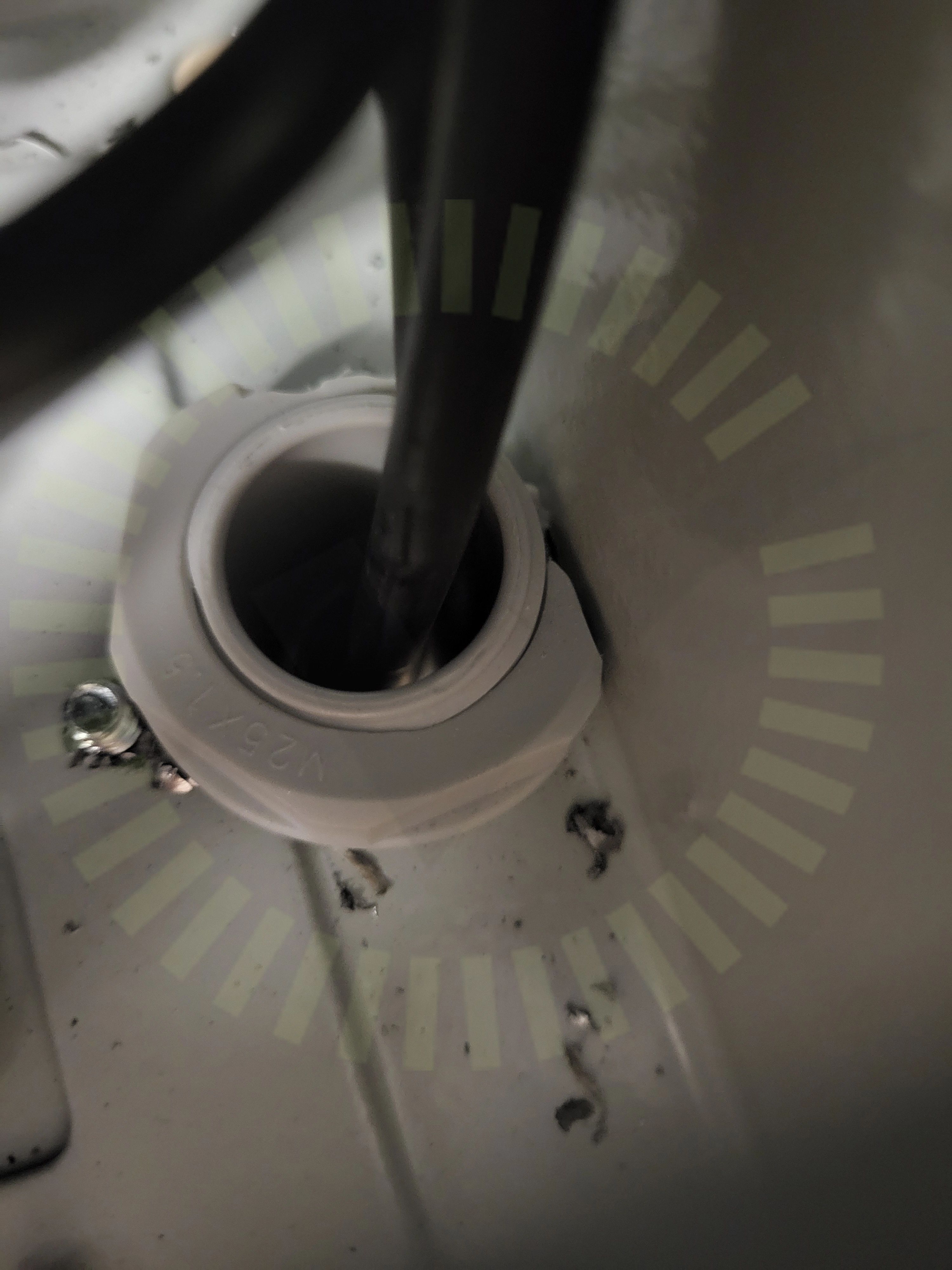

5.3 Förskruvningar generellt.
Inte godkänd
Förskruvningar generellt på ac-sidan är inte bra. Måste ses över och åtgärdas.
5.4 Infästning
Inte godkänd
Växelriktare sitter ej fastlåst med skruvar
