Besiktningsrapport

8.2

Installation genom

E.ON

Datum

26 september 2023

Ort

Svärtinge, Östergötlands län

Föremål mot bakstycke

Förbindelse av kontakter

Stress på kontakter

+ 8

86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemWeland Stål: Läktfästen

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8

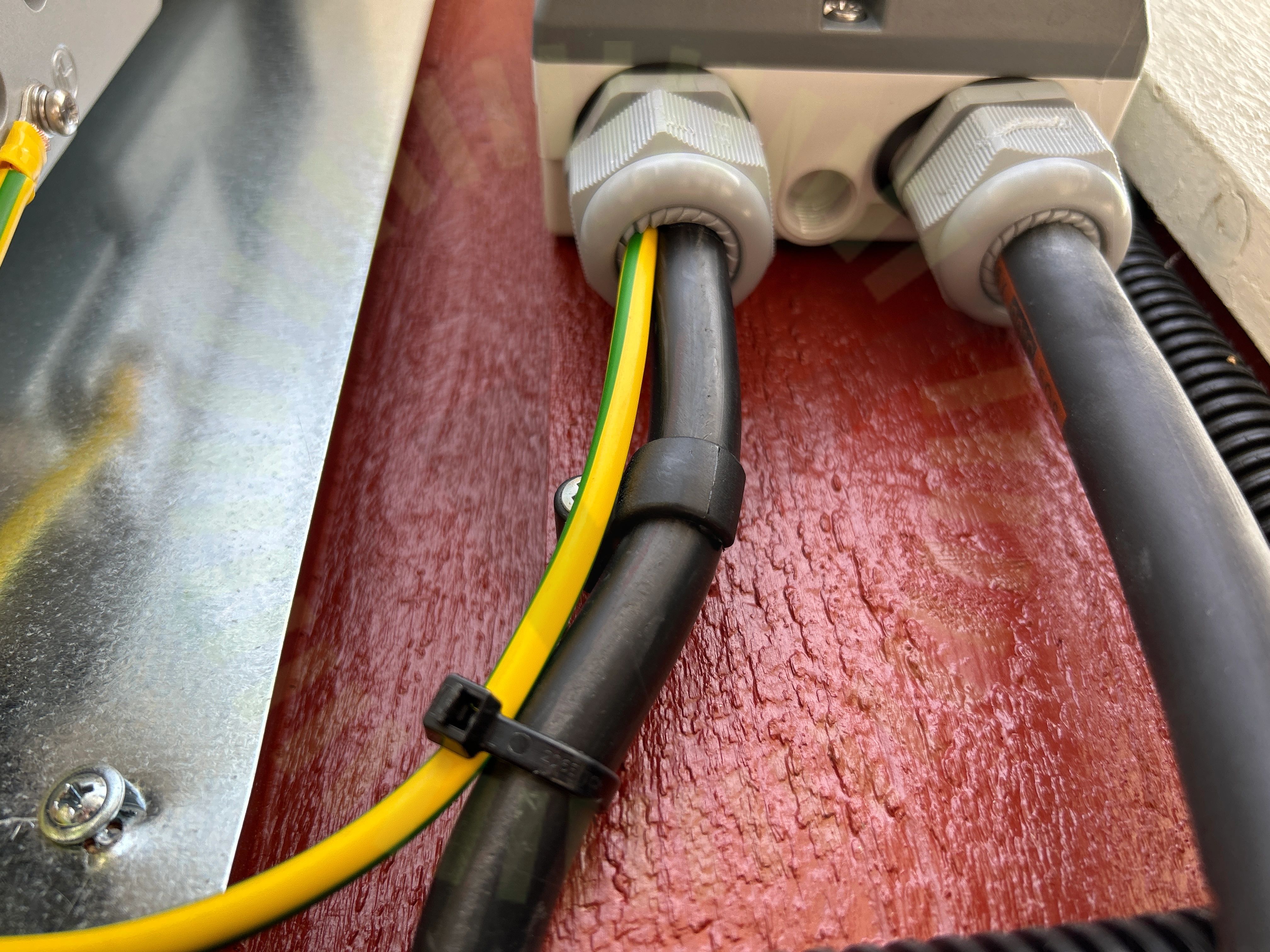

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

7/8

AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16

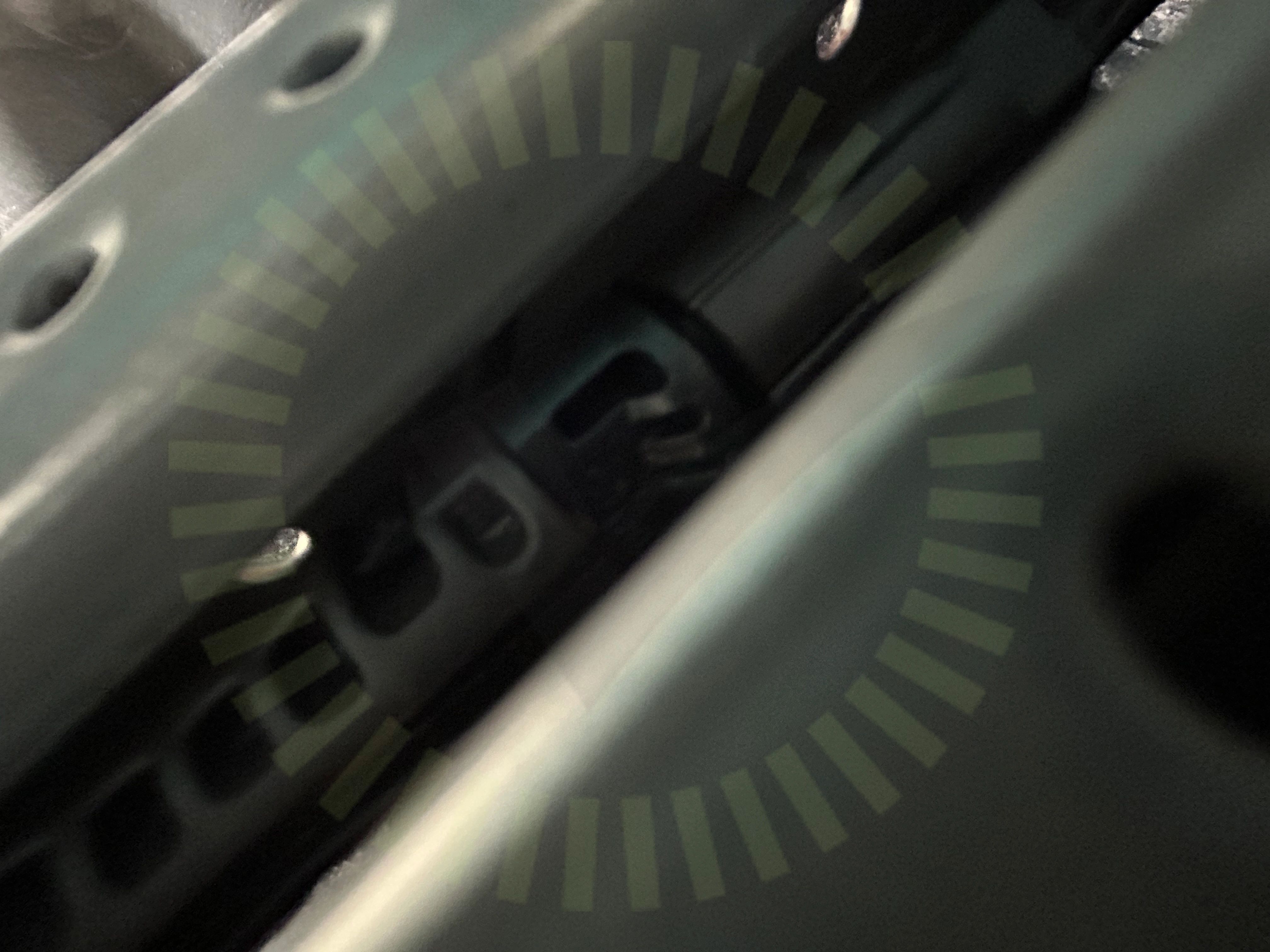

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

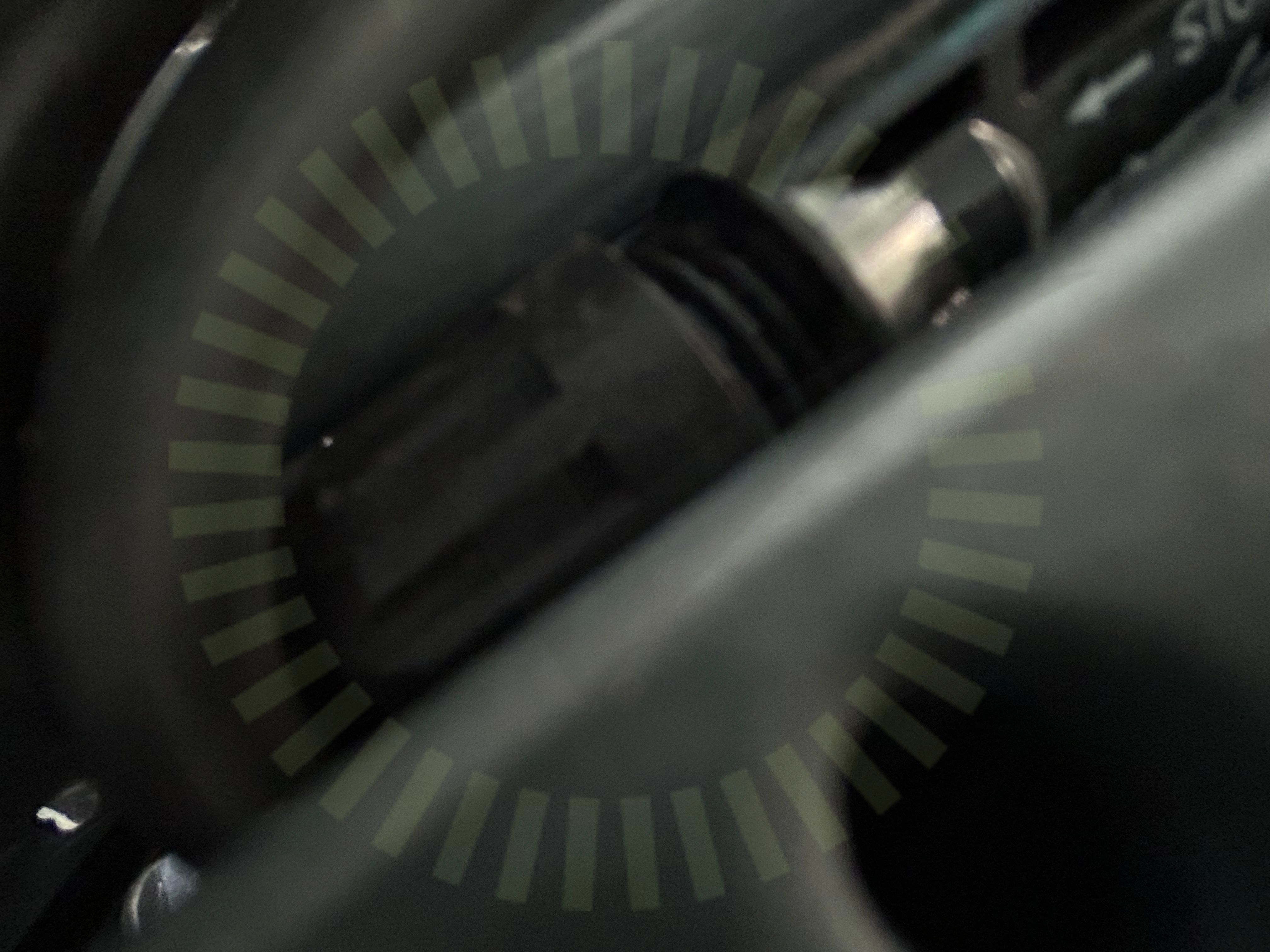

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

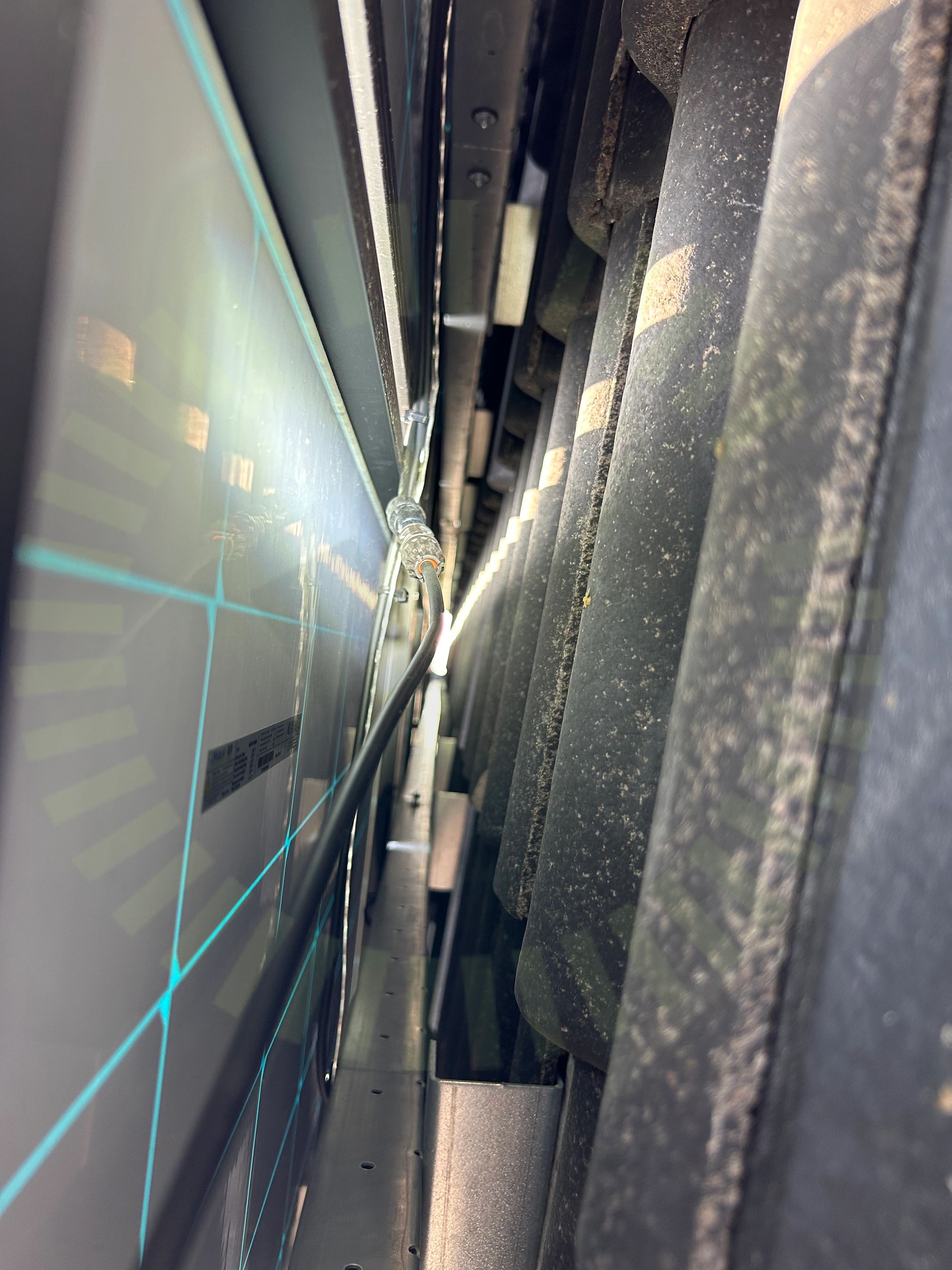

3.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåveran.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16

Avstånd till havetAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

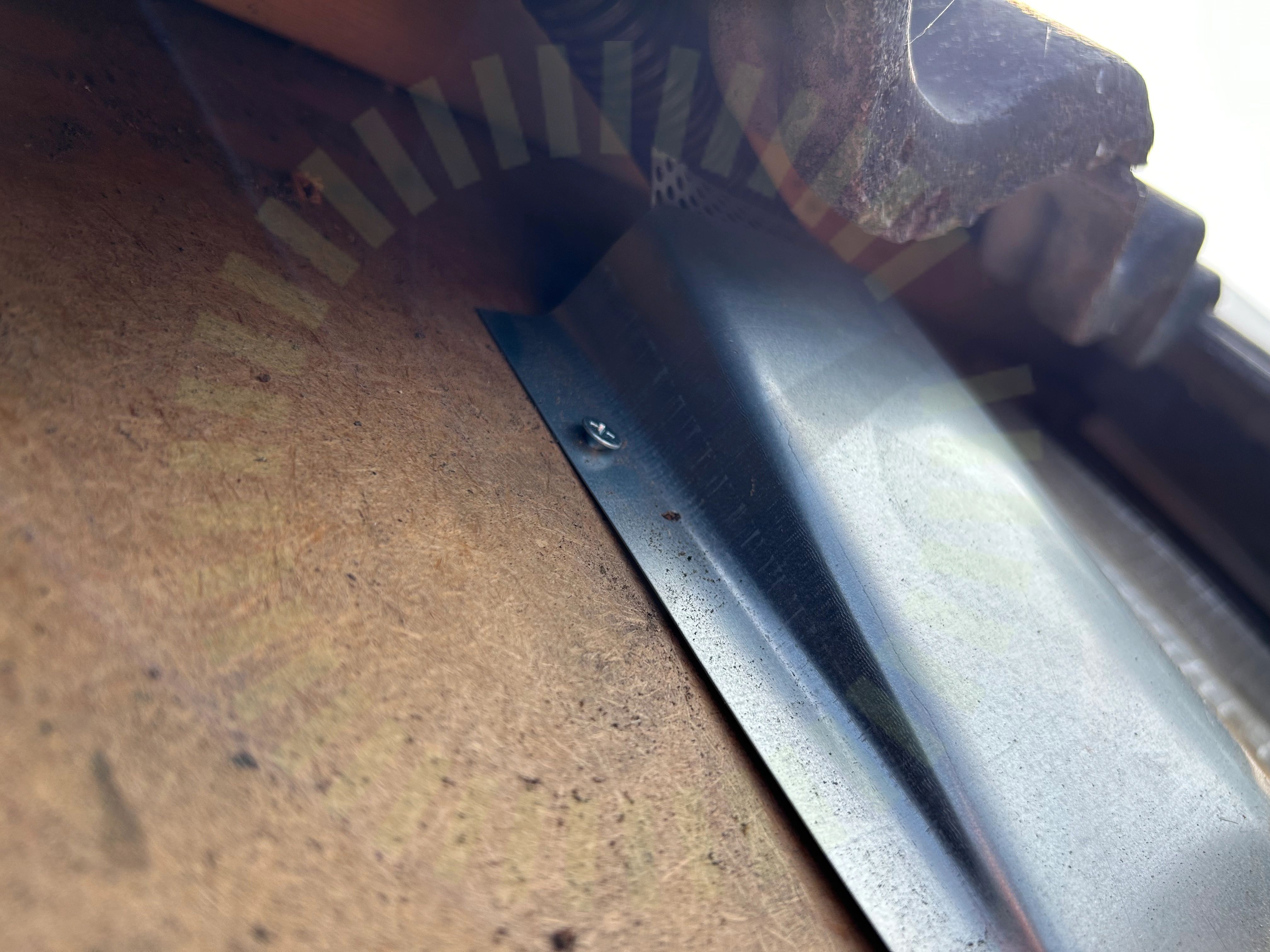

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

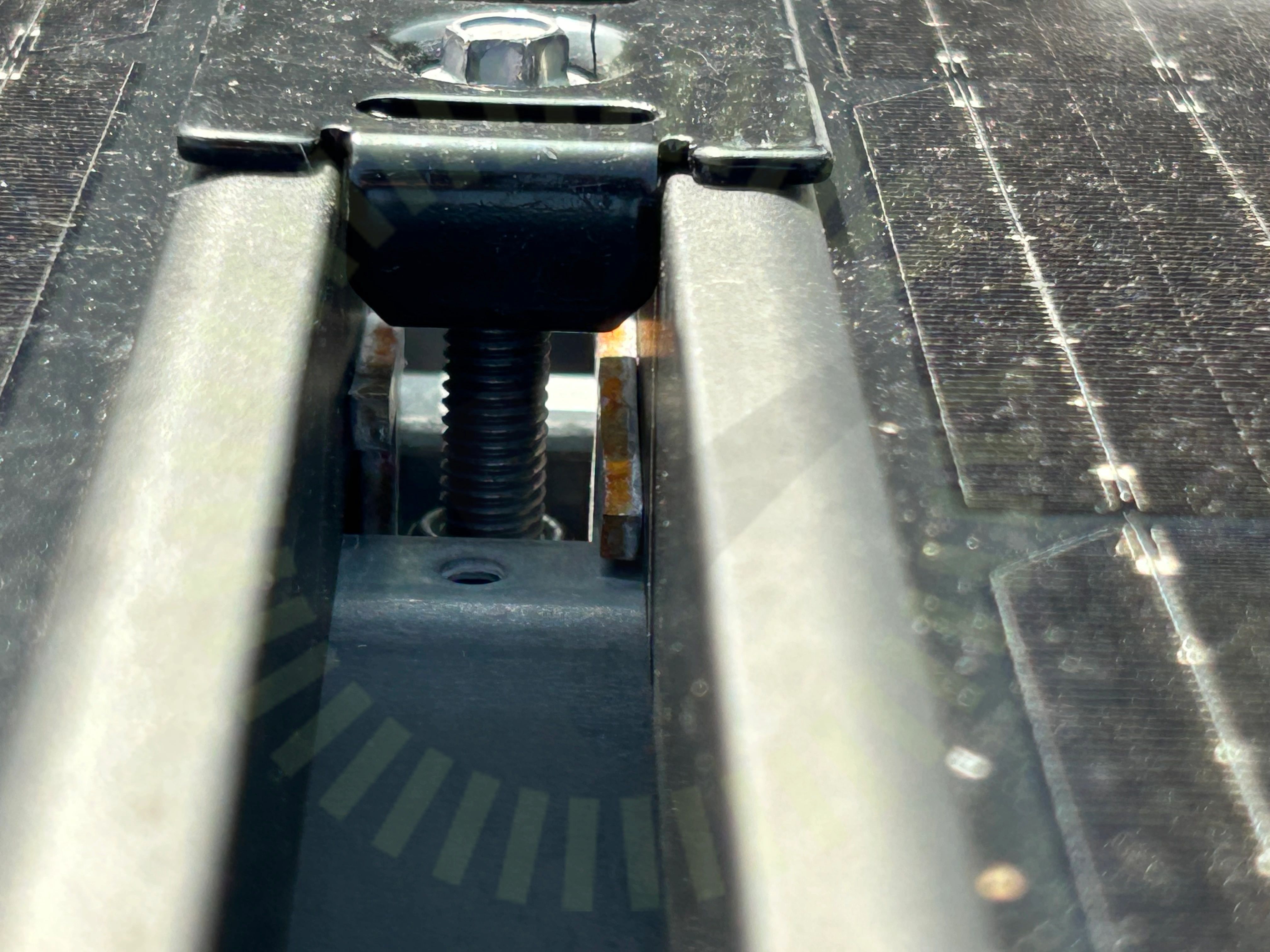

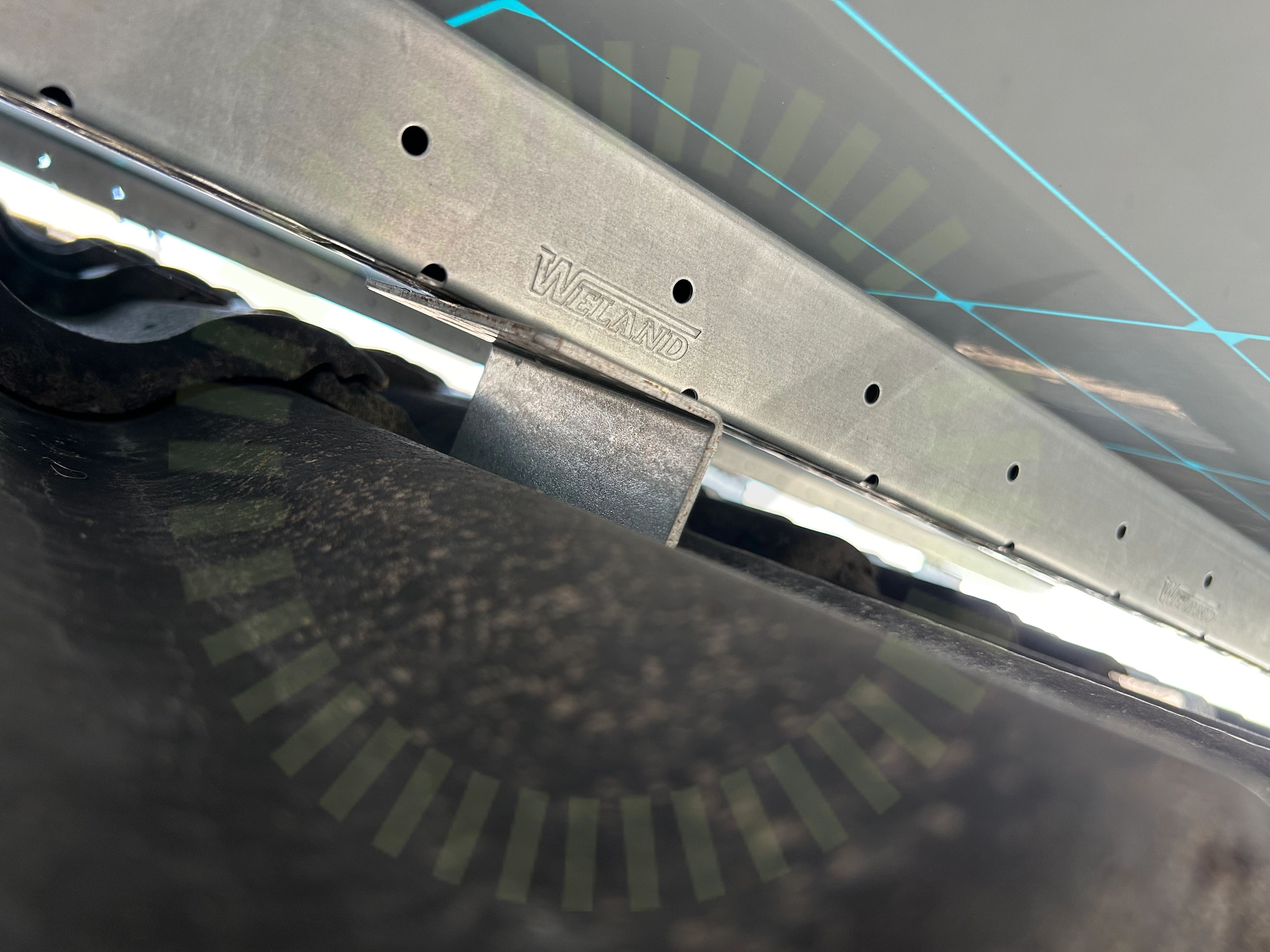

4.3 Skenornas infästning

Inte godkänd

Skenan är inte skruvad i infästningen.

MA5104. Sid 1 (1) | Version 4 - 221101

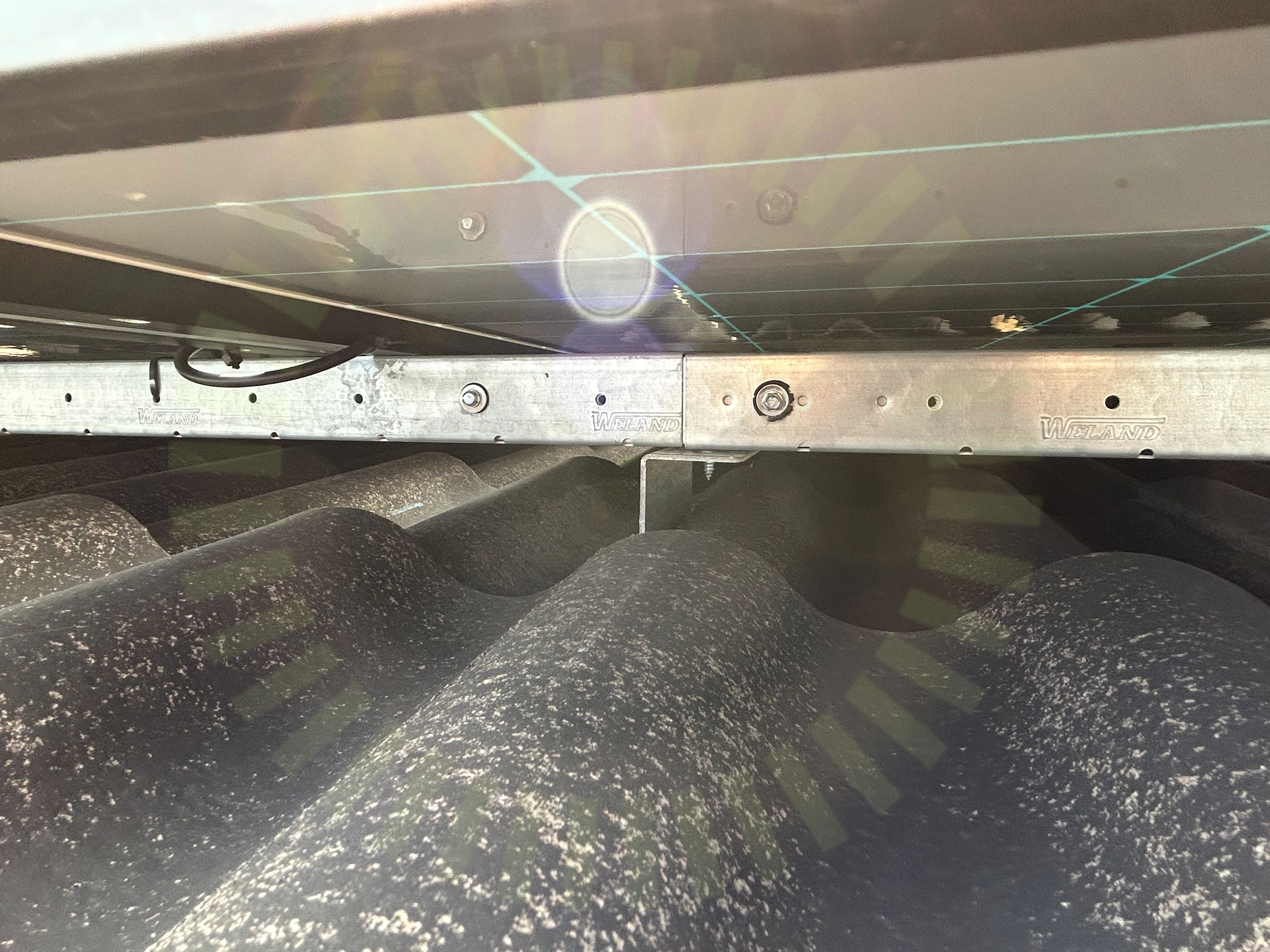

4.4 Skenskarvar

Inte godkänd

Skruvar är felplacerade på majoriteten av skenskarvarna.

MA5104. Sid 1 (1) | Version 4 - 221101

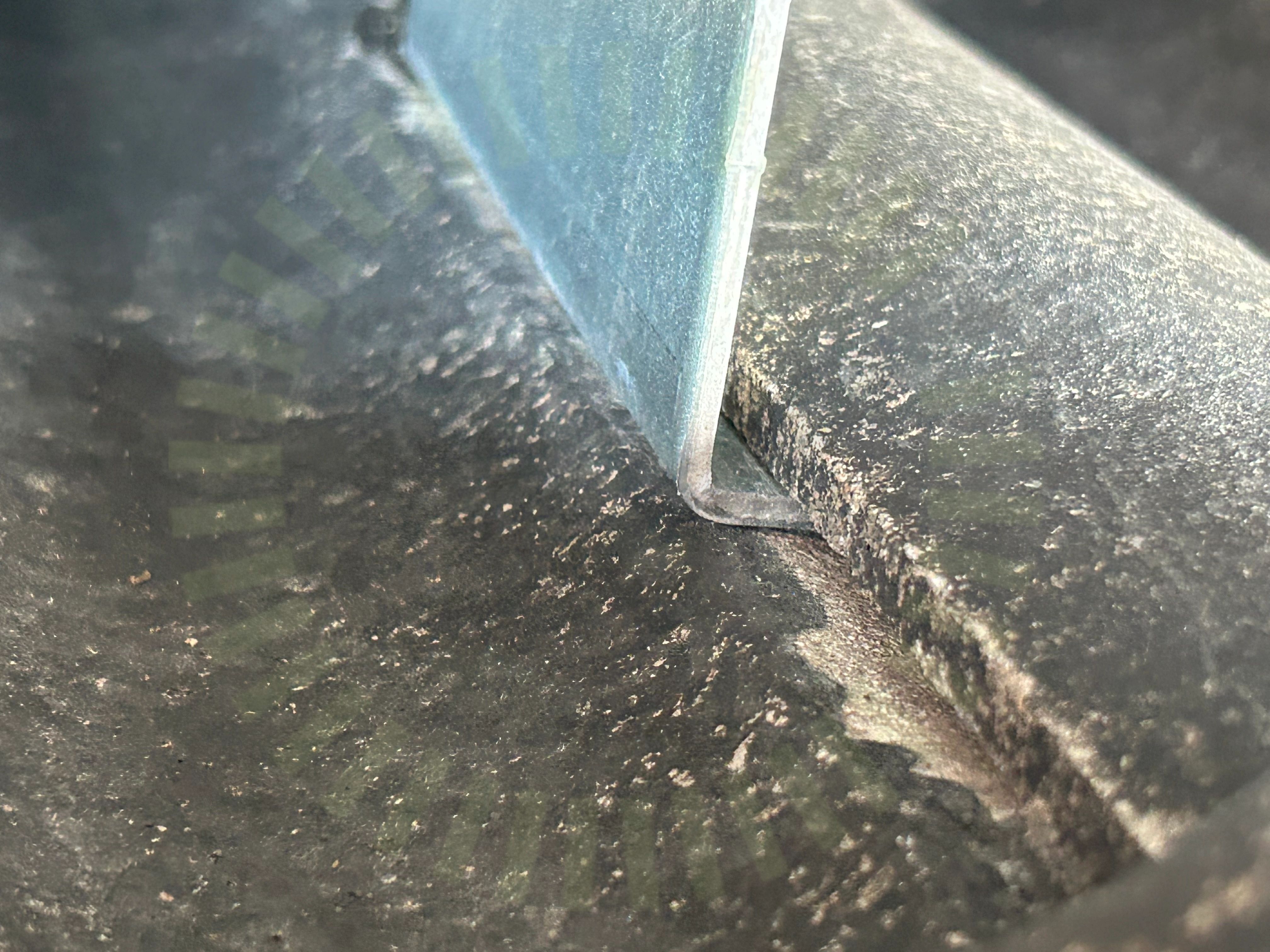

4.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

16/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Läktinfästning

Varselmärkning

Anmärkningar

1/5

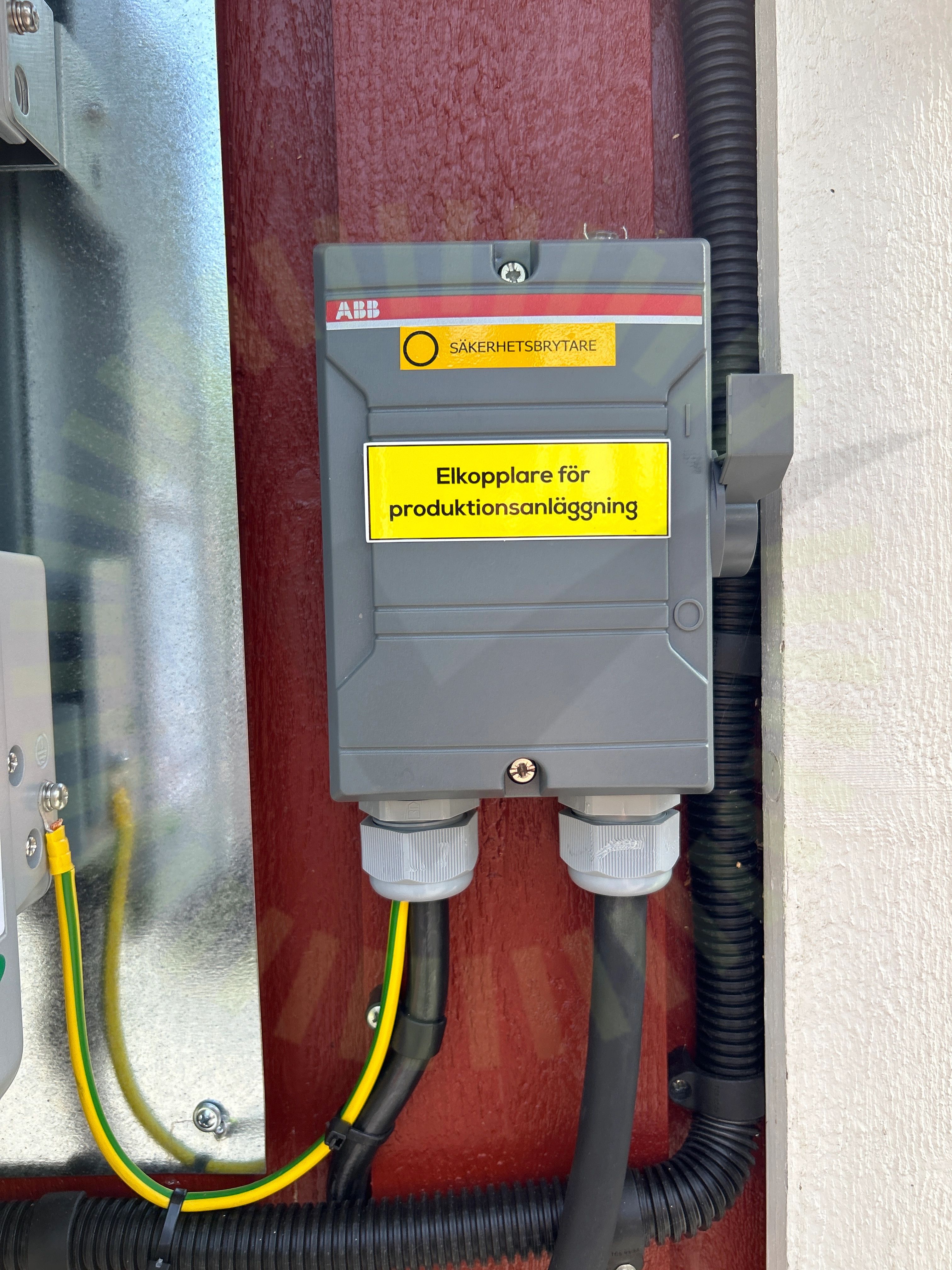

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/35

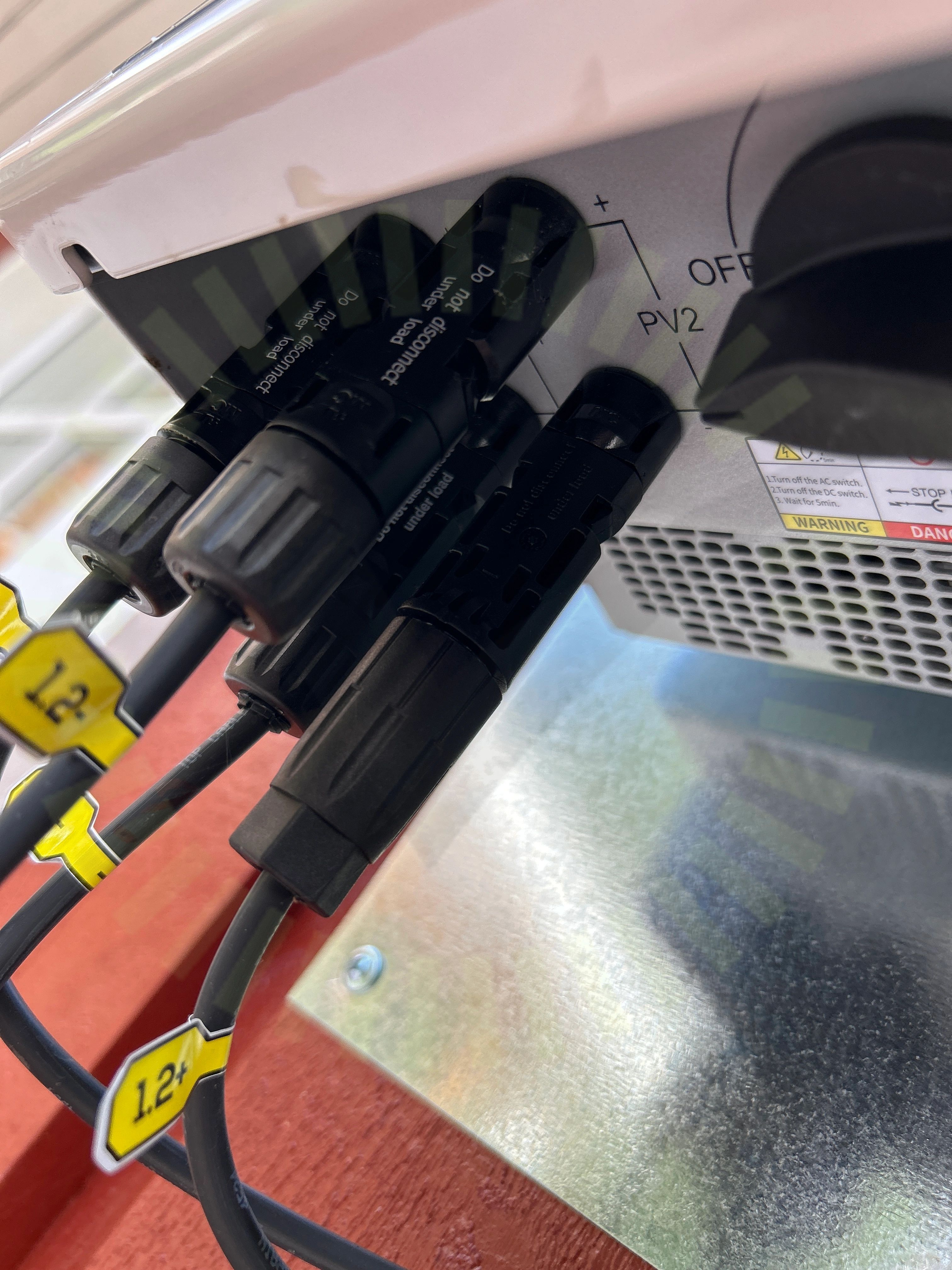

6.1 DC Kontakter

Inte godkänd

Kontakter från olika tillverkare i förbindelse.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22

6.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.
