Besiktningsrapport

9.5

Installation genom

Soldags

Datum

18 september 2024

Ort

Rönninge, Stockholms län

DC anslutning

Stödplattans montering

Informering av solceller

Ändklämmor skena

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.08

MontagesystemWeland Stål: Papptak

VäxelriktareSunGrow: SH5-10RT

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/13

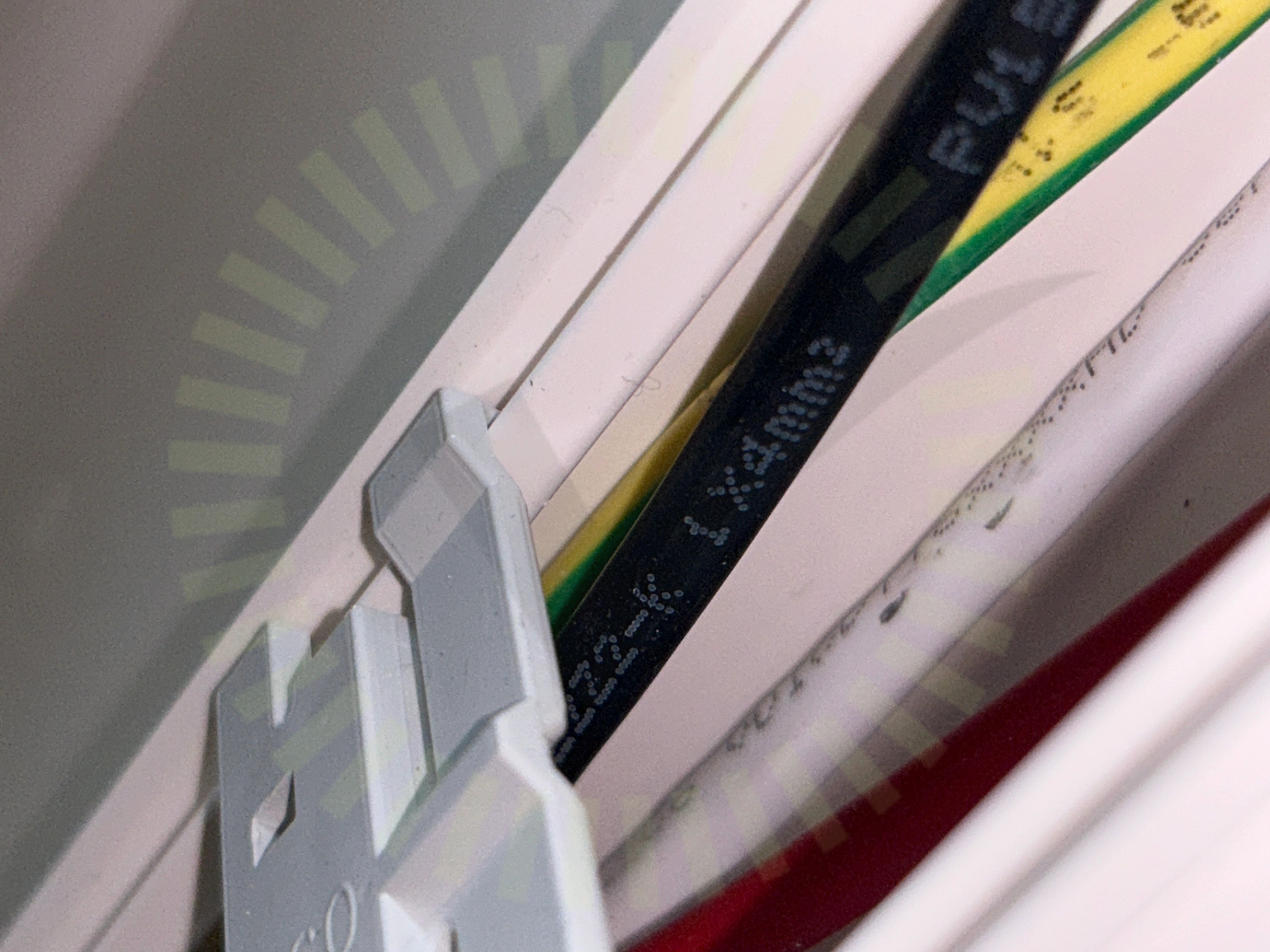

2.1 DC anslutning

Inte godkänd

DC kablage är av felaktig dimension.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 31-32

Godkända kontrollpunkter

12/13

Bakomliggande materialBatteri PEFastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Trina: TSM-DE09R.08

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

2/23

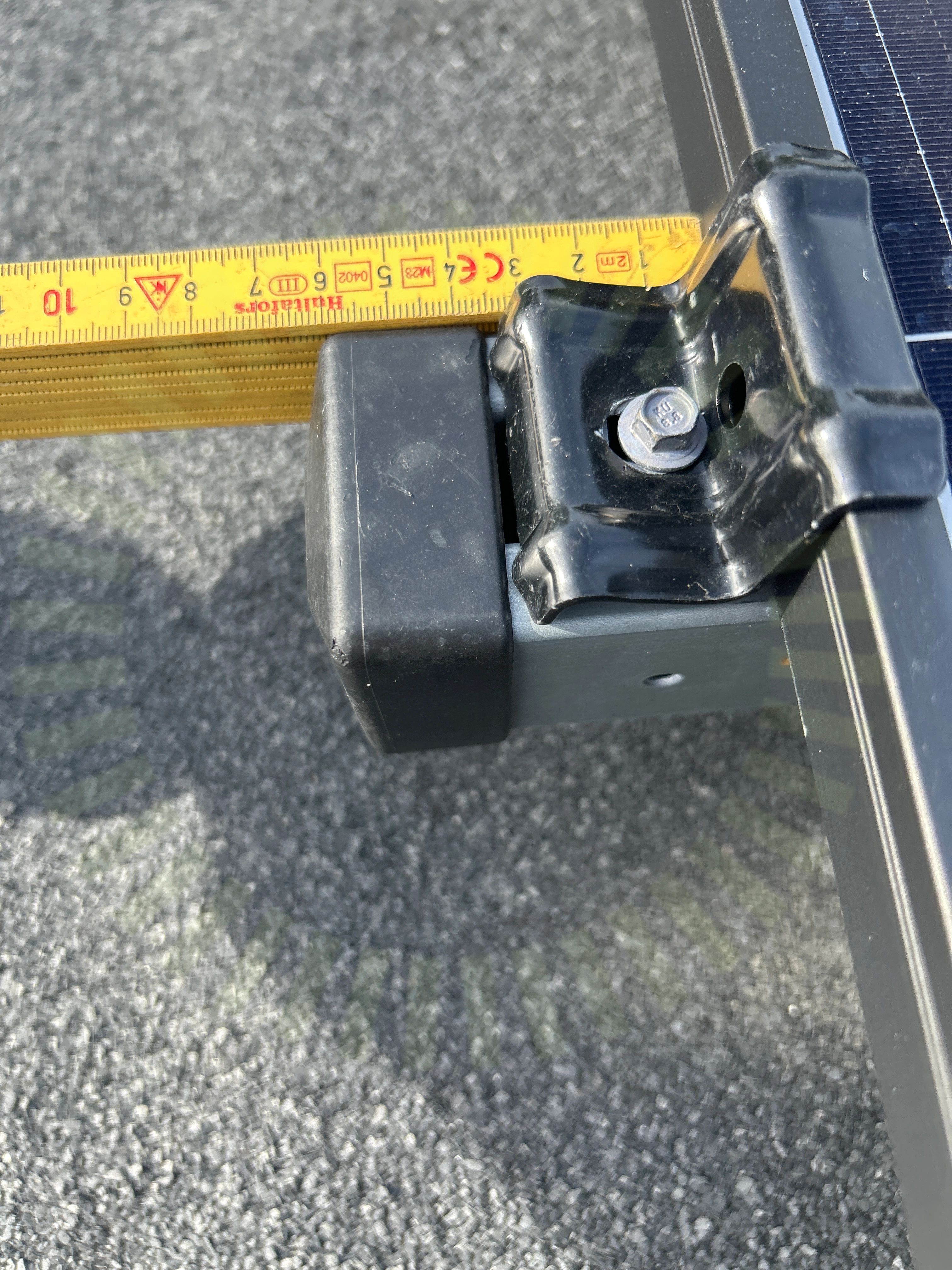

5.1 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

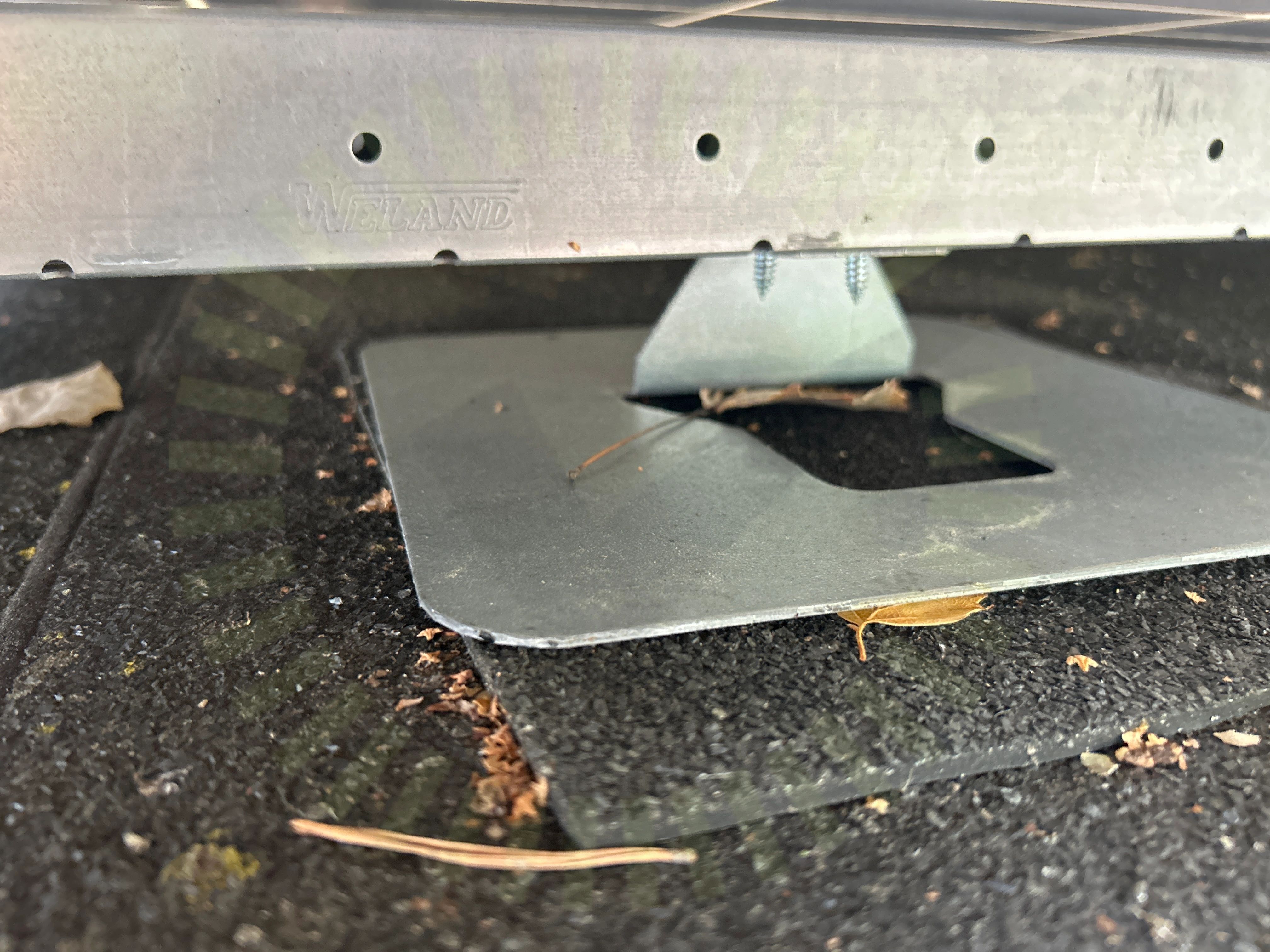

5.2 Stödplattans montering

Inte godkänd

Stödplattor är inte monterade enligt tillverkarens anvisningar. Skyddsmattor är för små.

MA5103 Sid 2 (2) | Version 7 - 230914

Godkända kontrollpunkter

20/23

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans placeringSvetsning av pappVäderbeständigt material

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

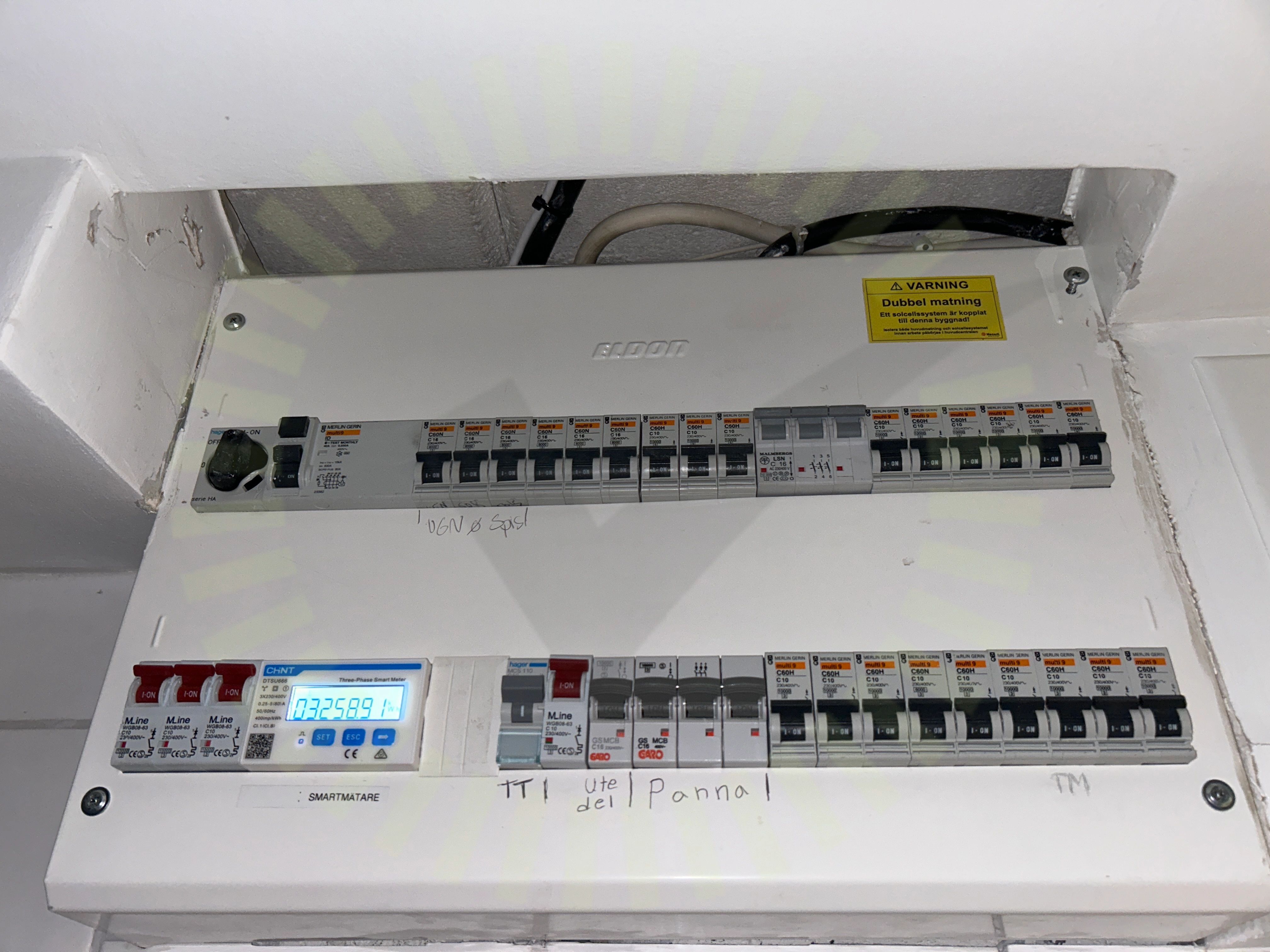

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
