3.1 Placering av CT klämmor
Inte godkändCT klämmor är ansluta efter laster. Elbilsladdarens laster passerar ej genom CT klämmorna.
Sigen Sensor TP-CT120-DH (SDM630MCT 40mA 120A) User Manual_EN V3.6, Sida 24
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
15 juni 2026
Ort
Norrköping, Östergötlands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
17/17Avstånd närliggande objektAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
1/6Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/19Förbindelse av kontakter
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Godkända kontrollpunkter
20/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

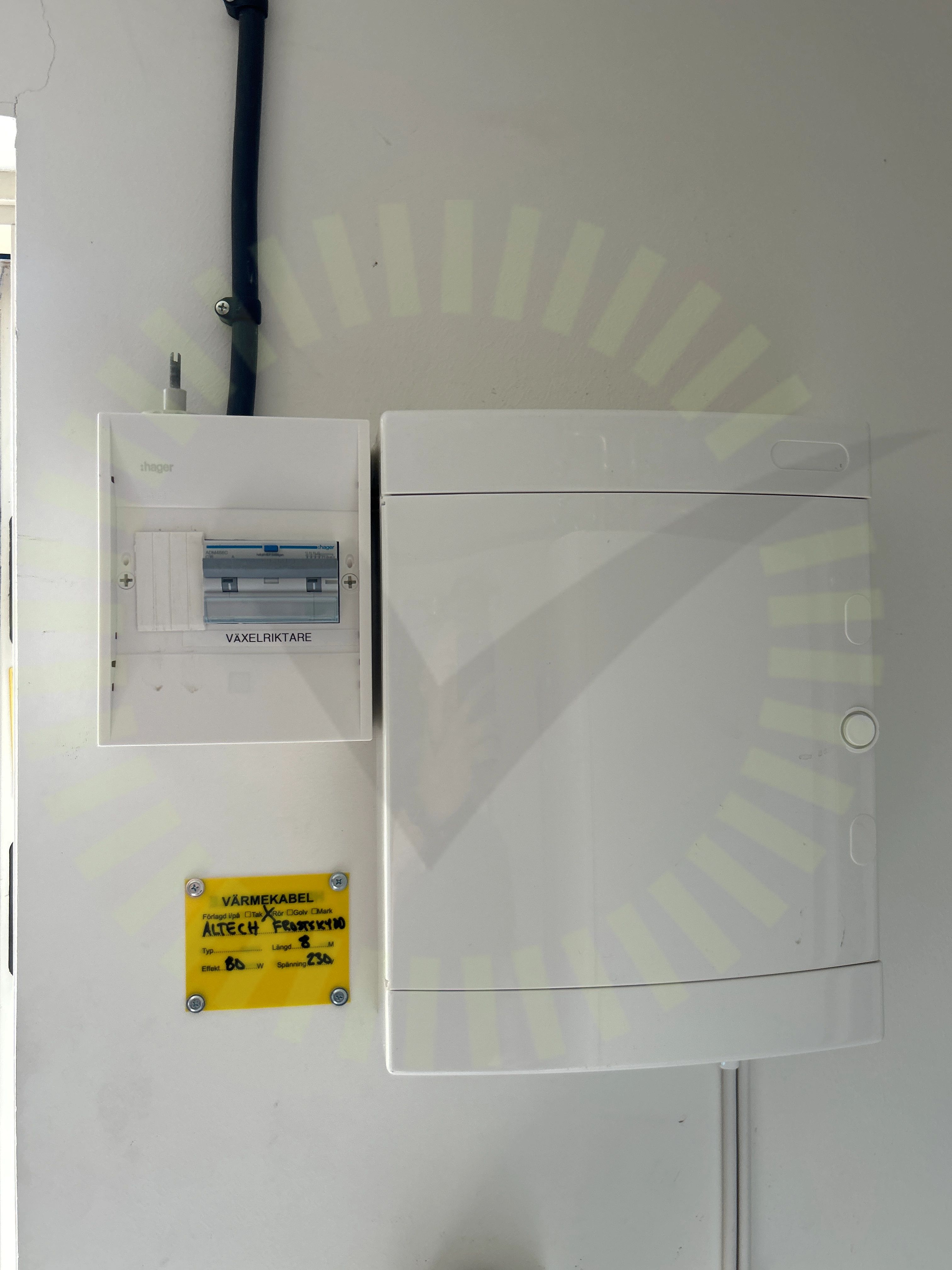

Varselmärkning
Anmärkningar
6/41

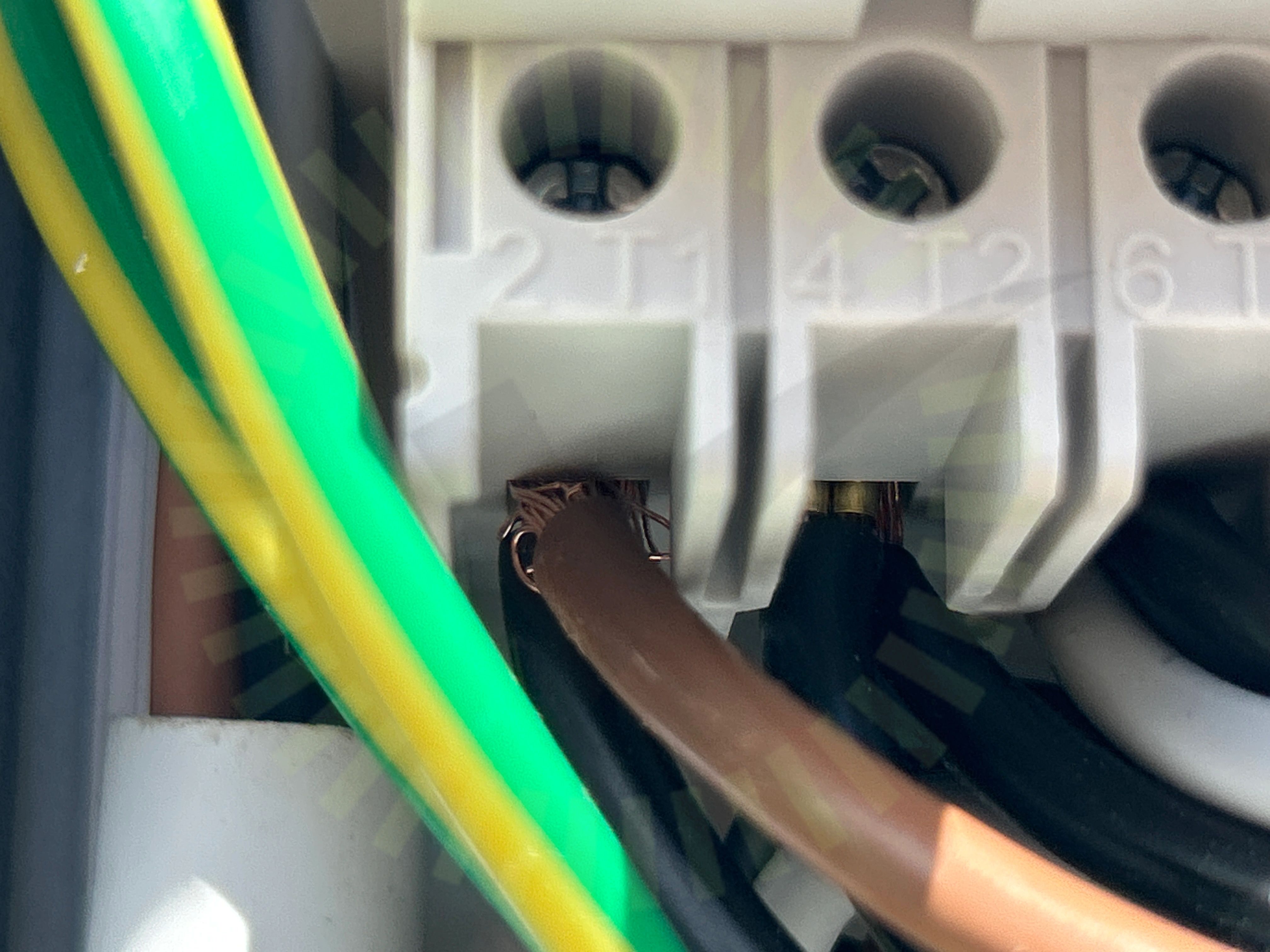

7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

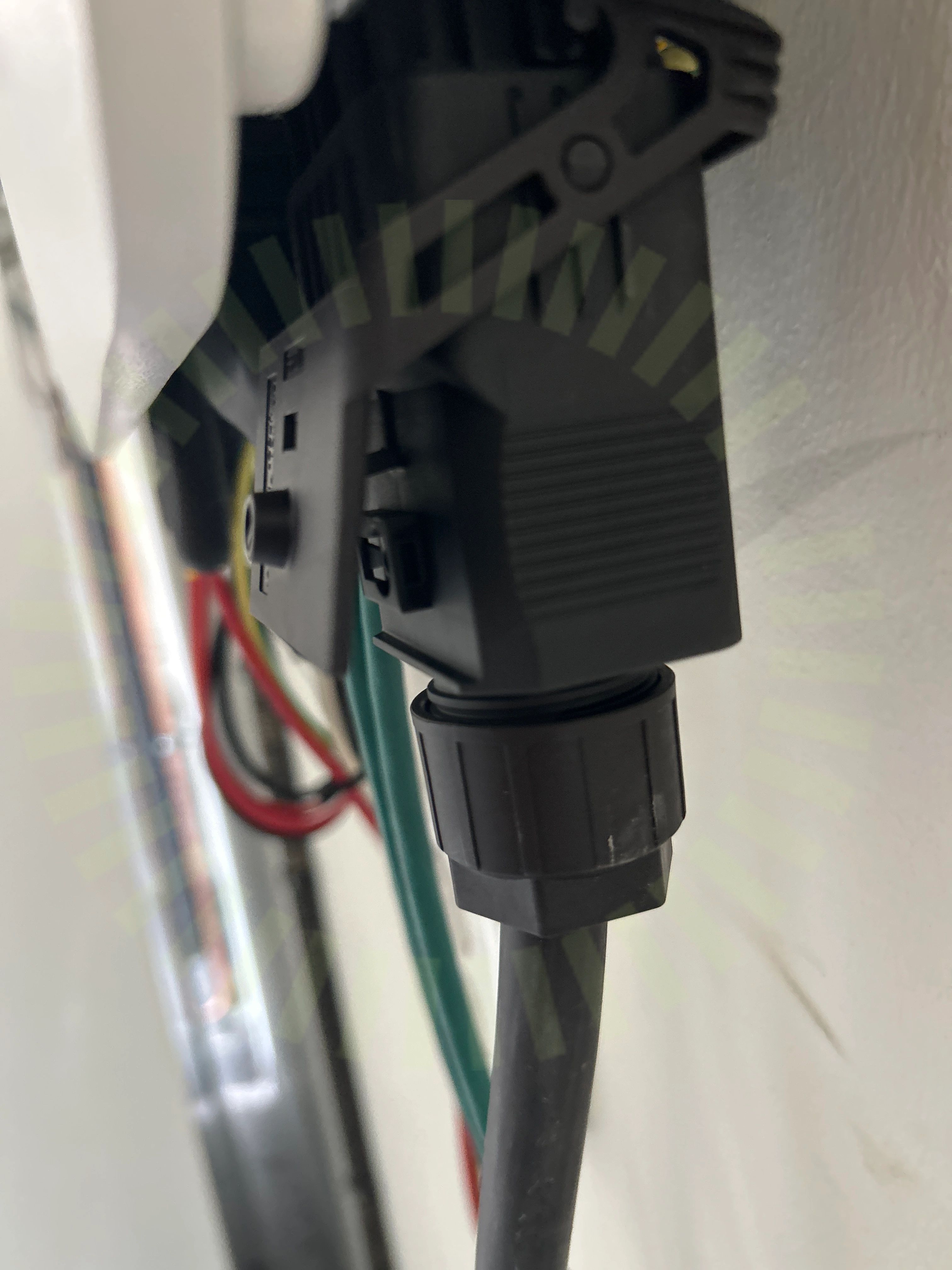

7.2 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12

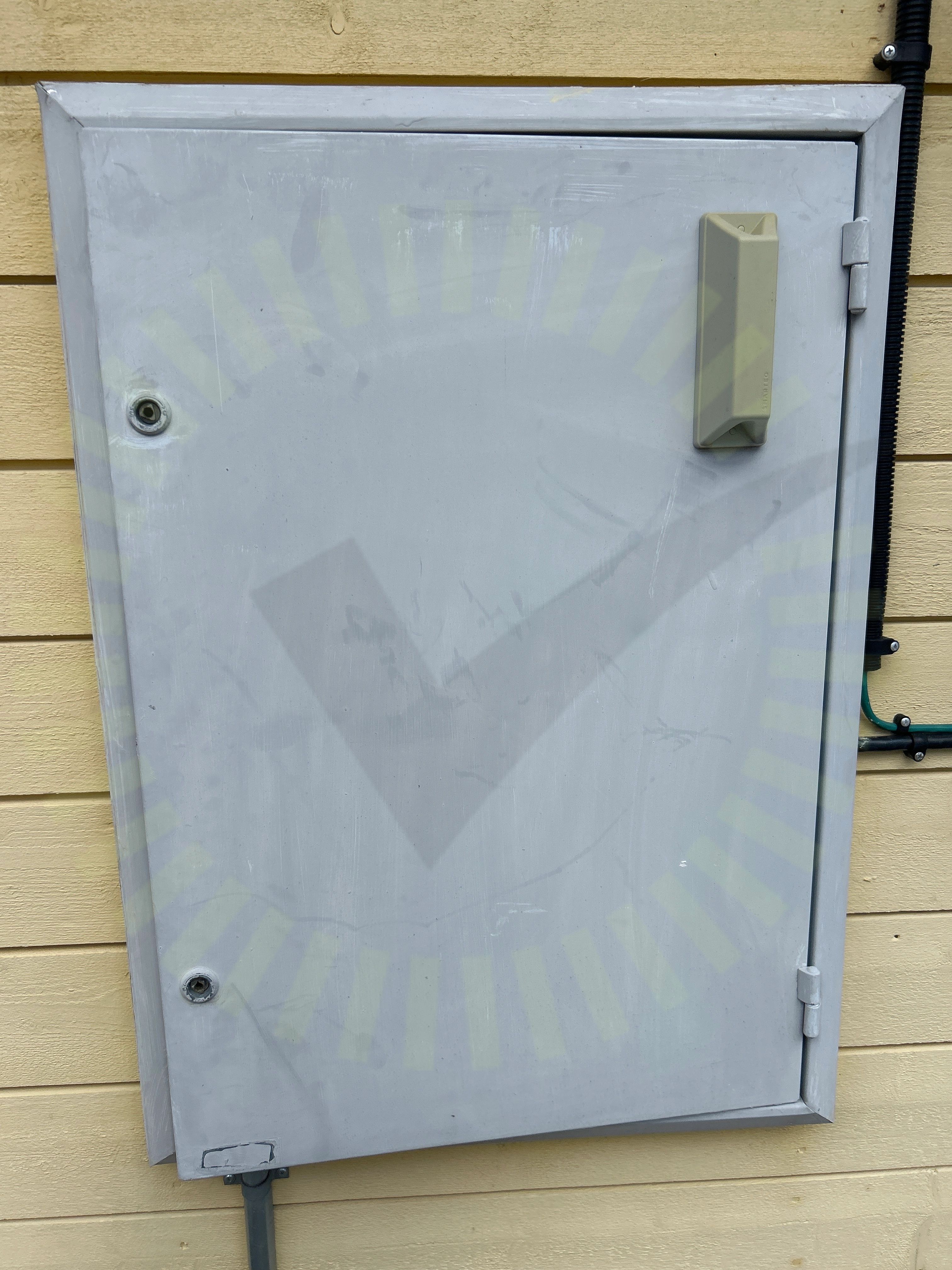

7.3 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
7.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat. Jordledare i bild går till batteriet men ej vidare till jordpunkt.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 8
7.5 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42

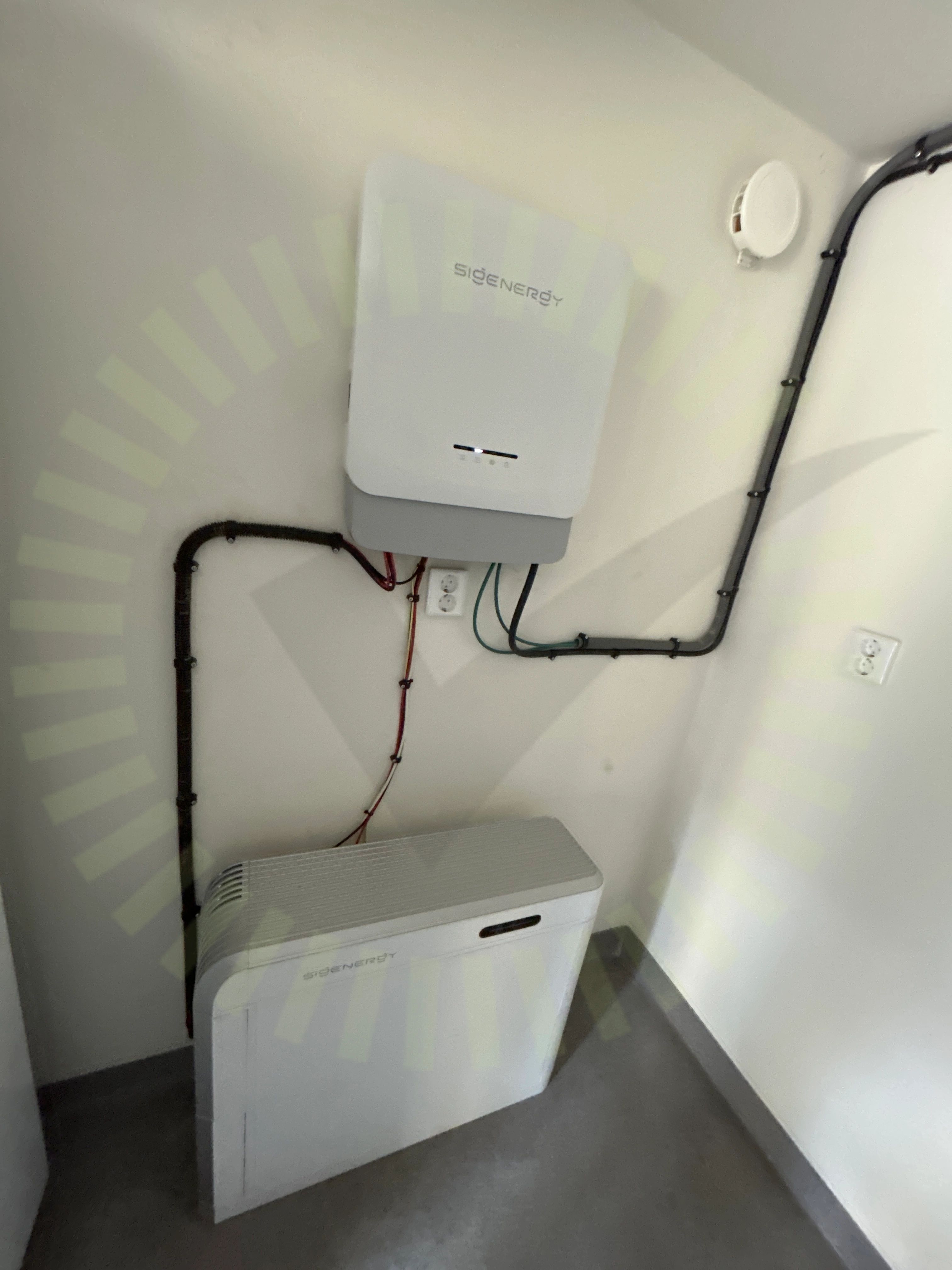

7.6 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
34/41AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/41Genomföringar
