Besiktningsrapport
9.4
Installation genom
Svea Solar
Datum
19 mars 2023
Ort
Tumba, Stockholms län
DC Kablage förläggning
Avstånd närliggande objekt
91% godkända
9% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3
Avtal
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid båda växelriktarna.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/31

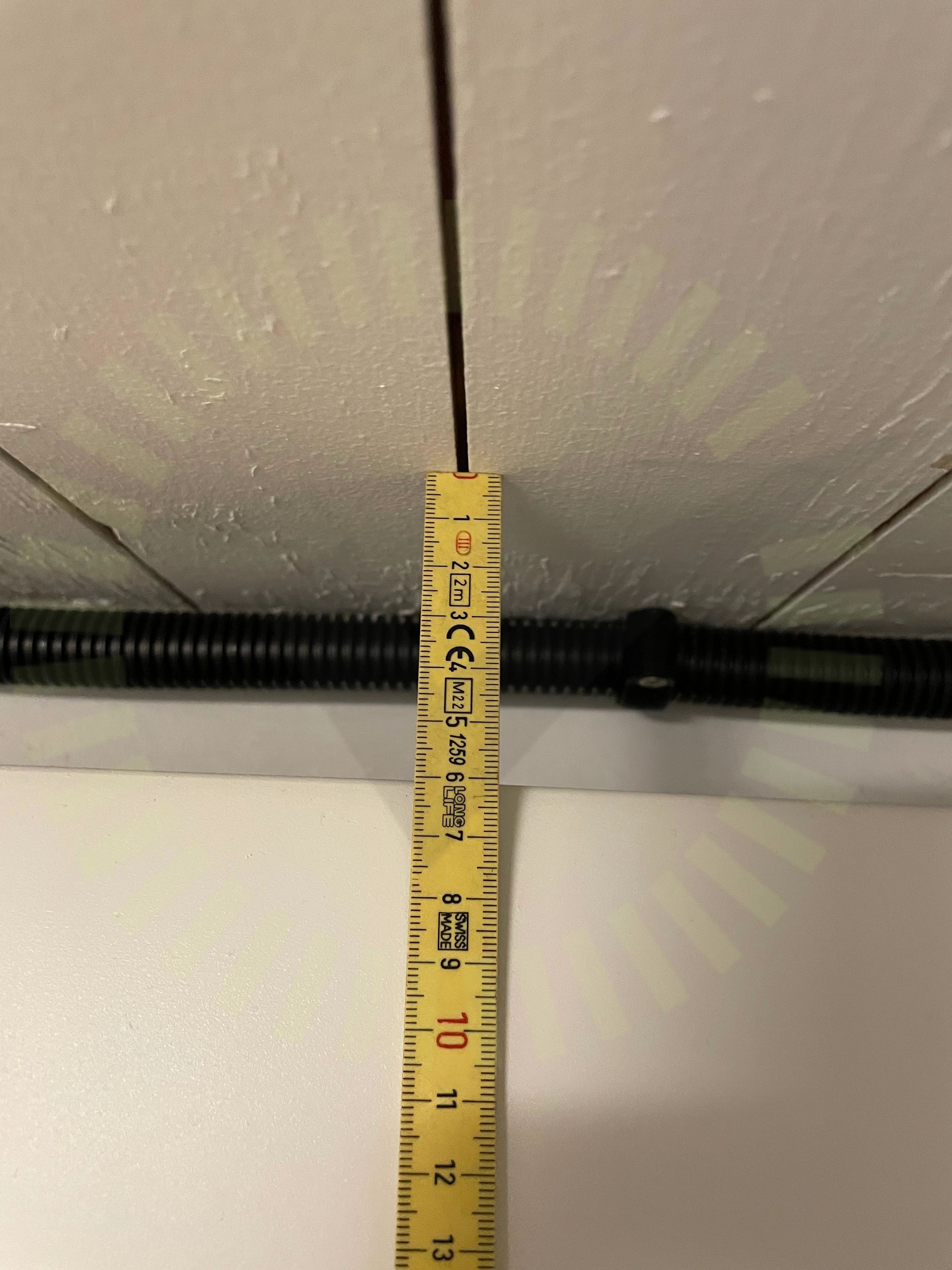

4.1 Avstånd närliggande objekt
Inte godkänd
Växelriktarna är inte installerad med avstånd till tak beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
4.2 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.
SS 436 40 00 (522.8.4)
Godkända kontrollpunkter
29/31
AC anslutning växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd till hav
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordfelsbrytare
Jordning av chassi
Kontakter
Ledare Fastspända
Märkning
Placering
Säkringsdimension
Ventilation
