1.1 Mätprotokoll DC
Inte godkändMätningar av strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
19 mars 2023
Ort
Tumba, Stockholms län
86% godkända14% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90- UNUM Betongpannor
MontagesystemWasi: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörHuawei: Smart Power Sensor
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
14/14AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Panntak , CC90- UNUM Betongpannor
Anmärkningar
3/25

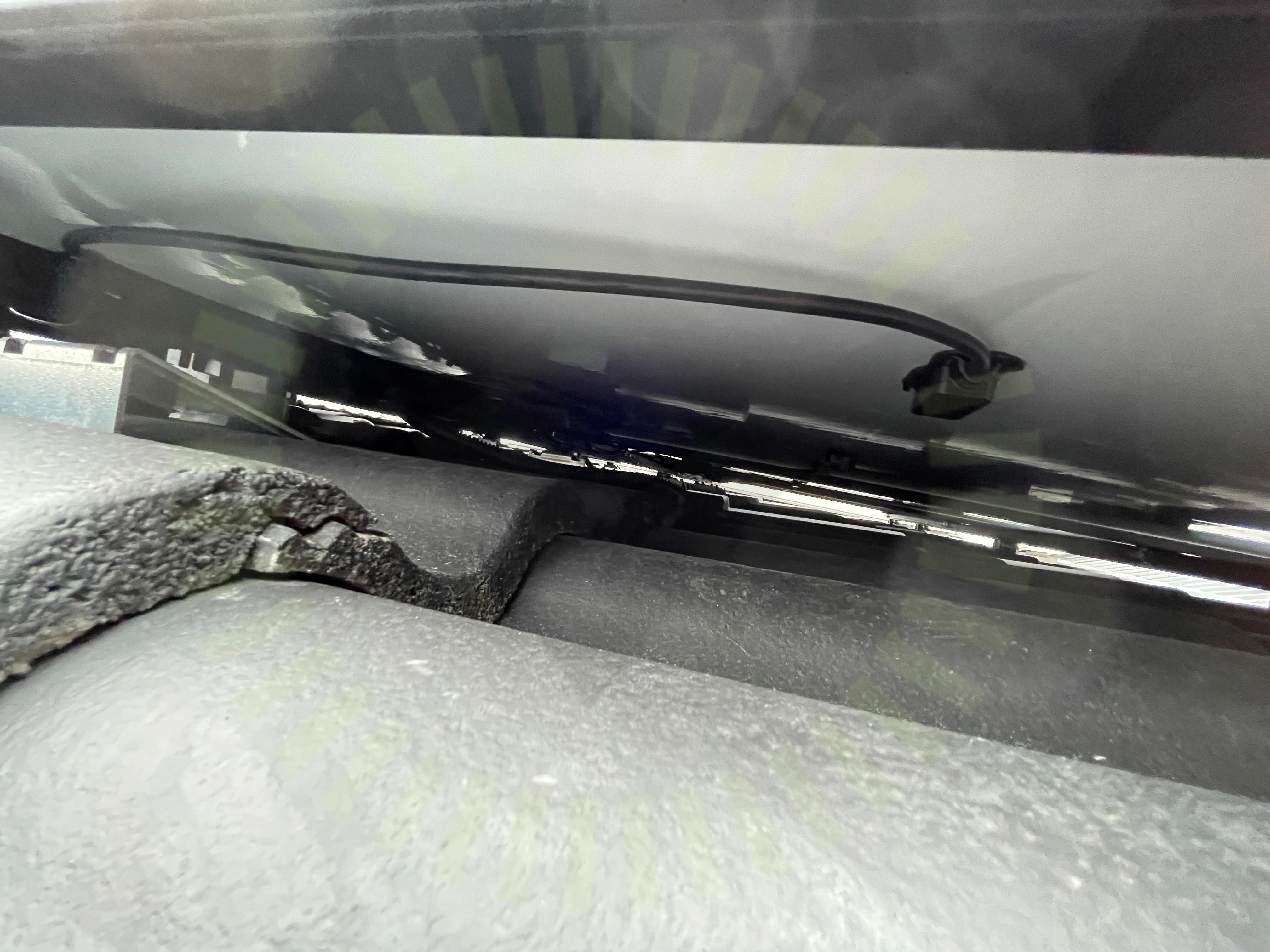

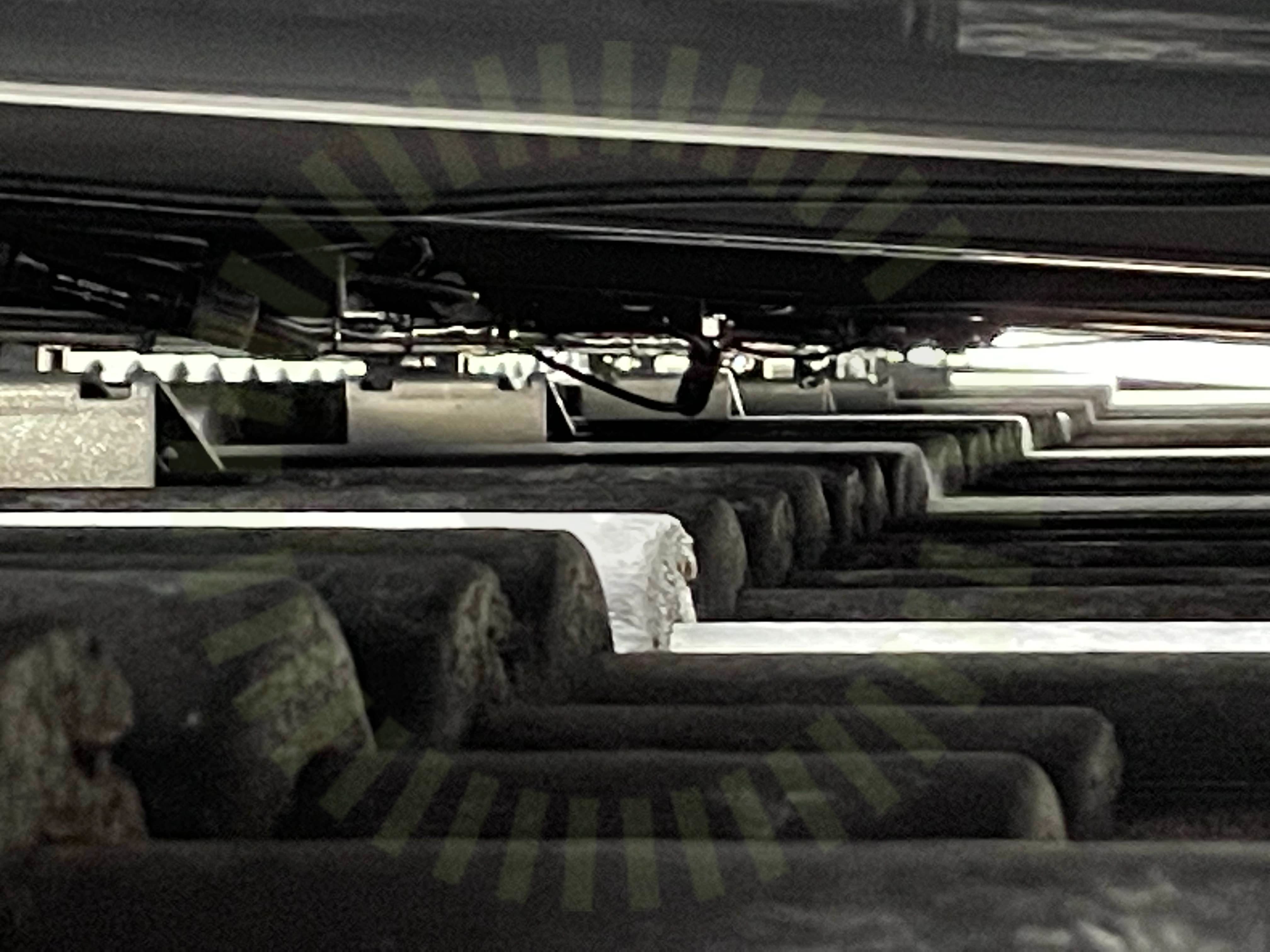

4.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

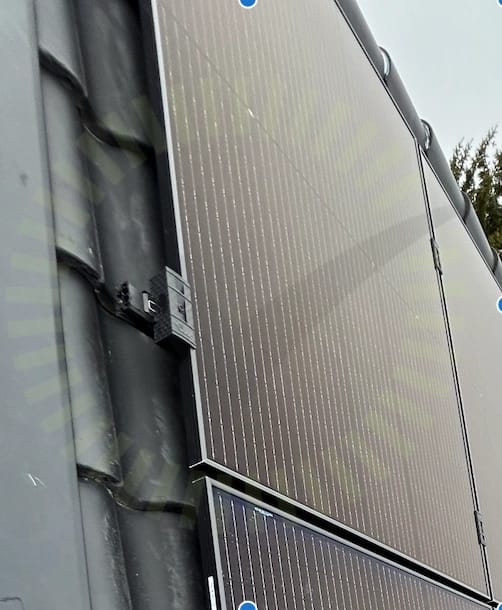

4.2 Klämmans orientering
Inte godkändKlämmor vända åt fel håll på somliga ställen.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
22/25Främmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Panntak , Huawei: SUN2000P - 450W
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering
Panntak , Risen: RSM40-8 385-405W
Anmärkningar
5/18

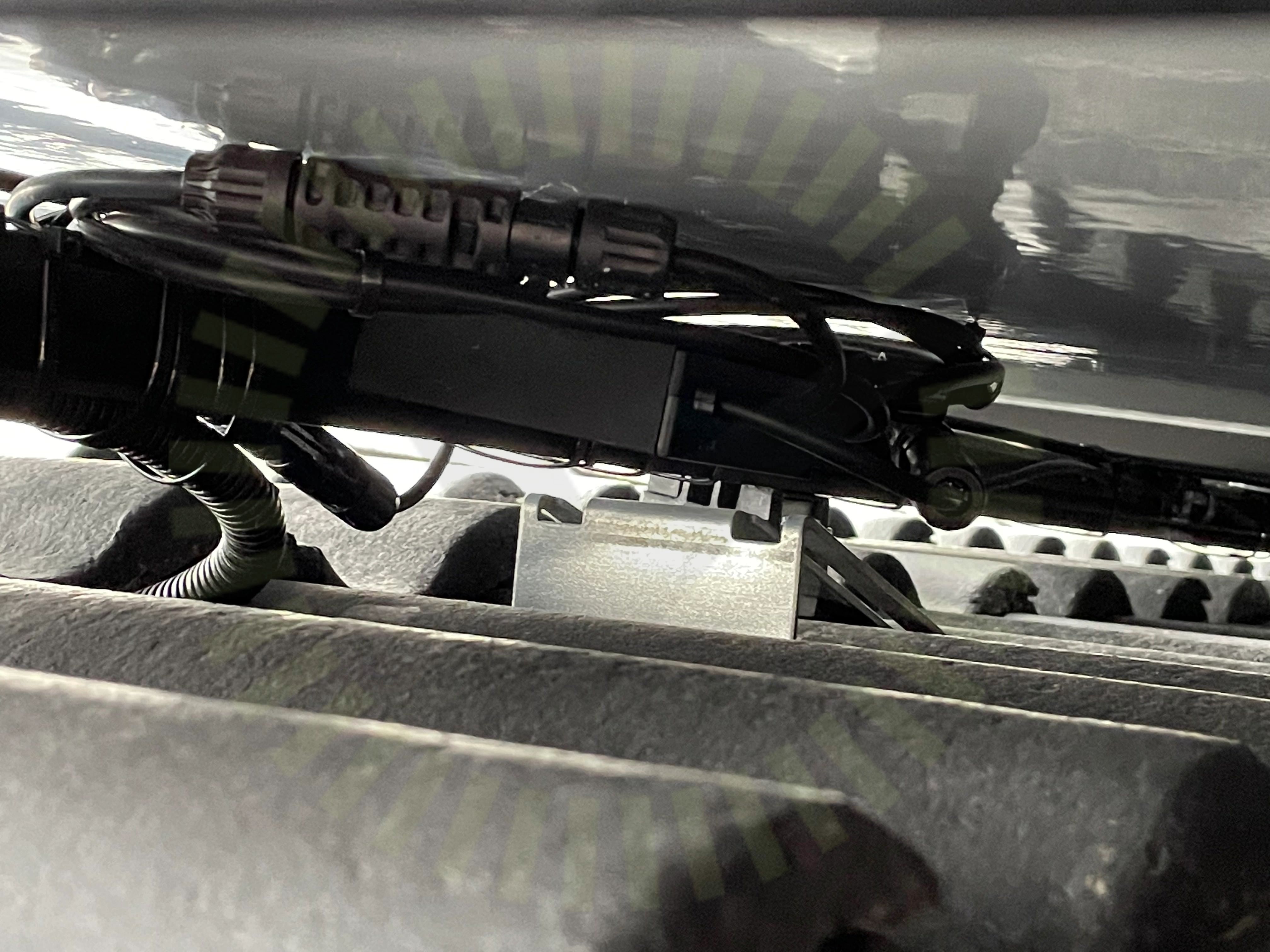

6.1 Föremål mot bakstycke
Inte godkändKontakter ligger klämda mellan optimeraren och panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
6.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
PV module installation and maintenance manual A1 2023 sida 26.

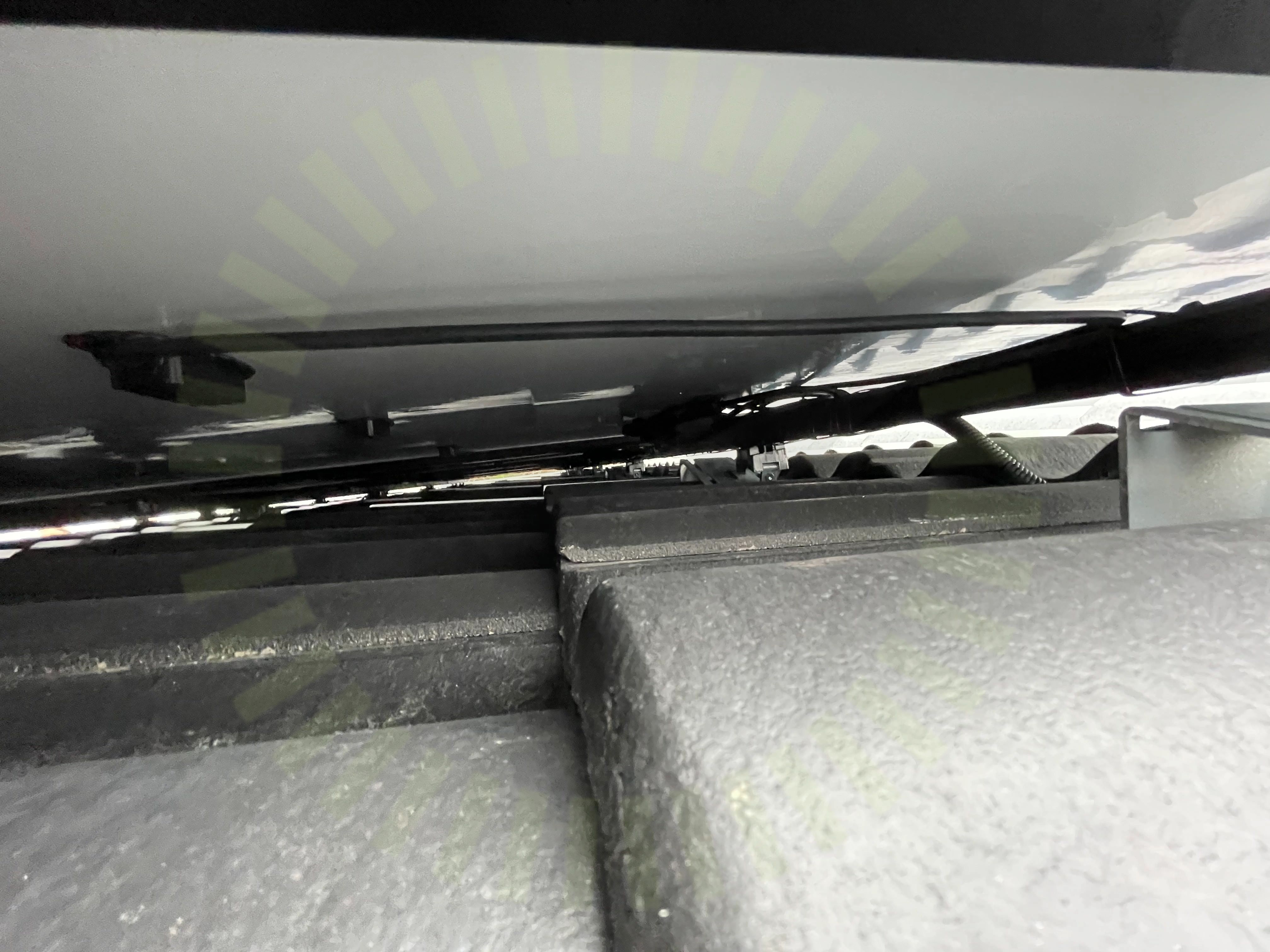

6.3 Kopplingslåda
Inte godkändPanelernas kopplingslådor utsätts för dragbelastning.

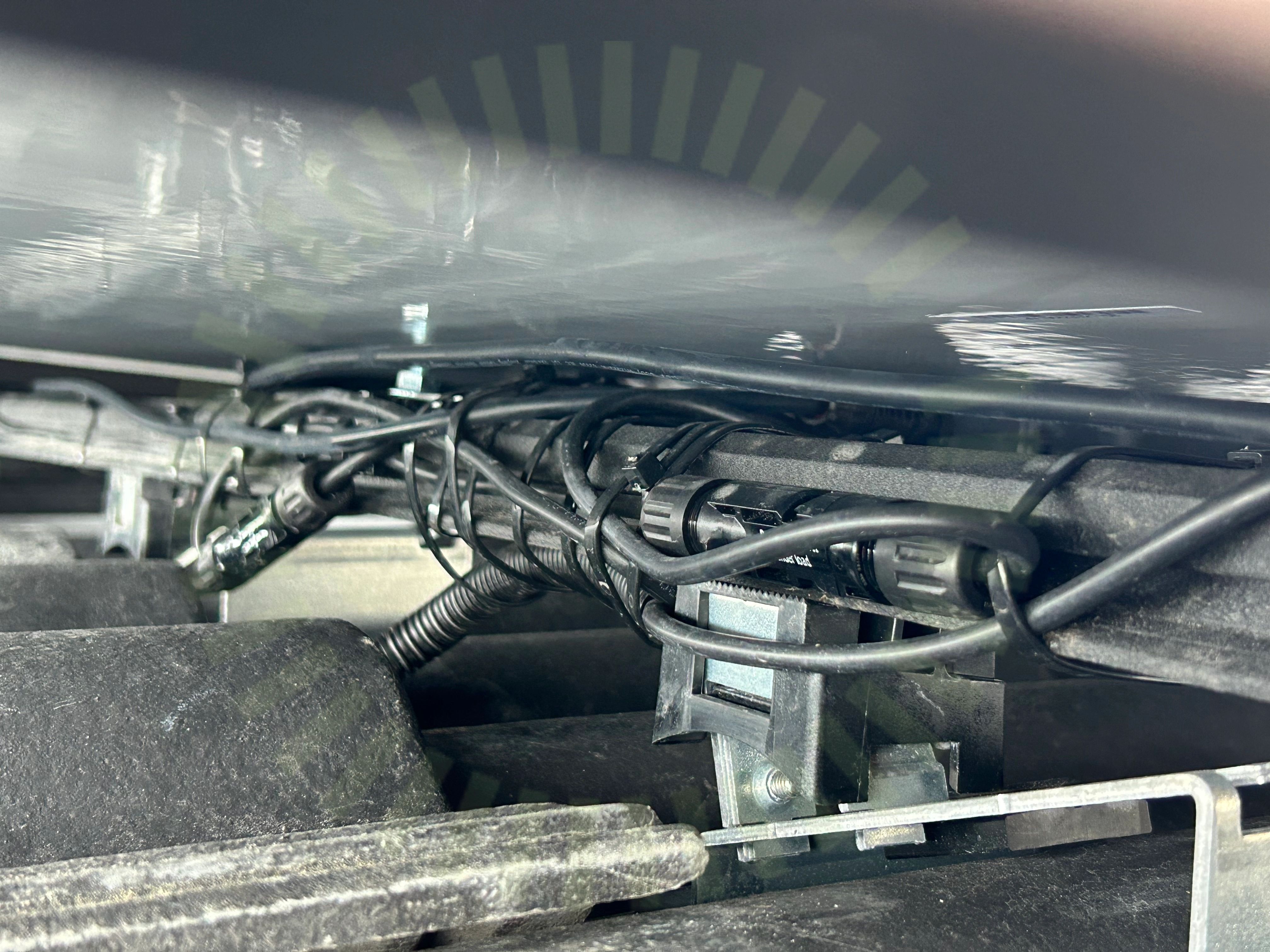

6.4 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
6.5 Stress på kontakter
Inte godkändKontakter saknar tillförlitlig uppfästning och riskerar att skadas över tid.
Godkända kontrollpunkter
13/18Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Plåttak , Huawei: SUN2000P - 450W
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering
Plåttak , Risen: RSM40-8 385-405W
Anmärkningar
3/18

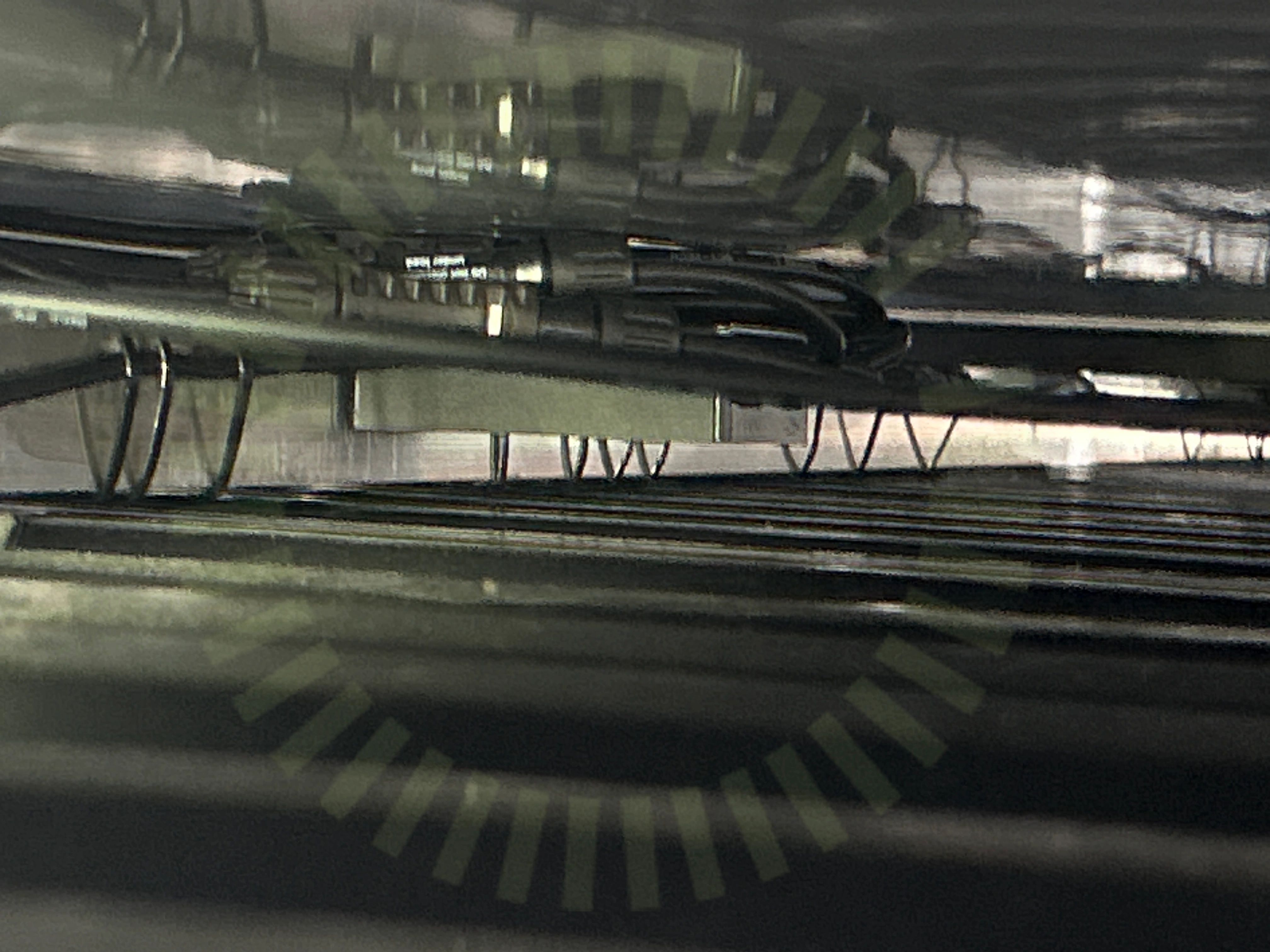

8.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

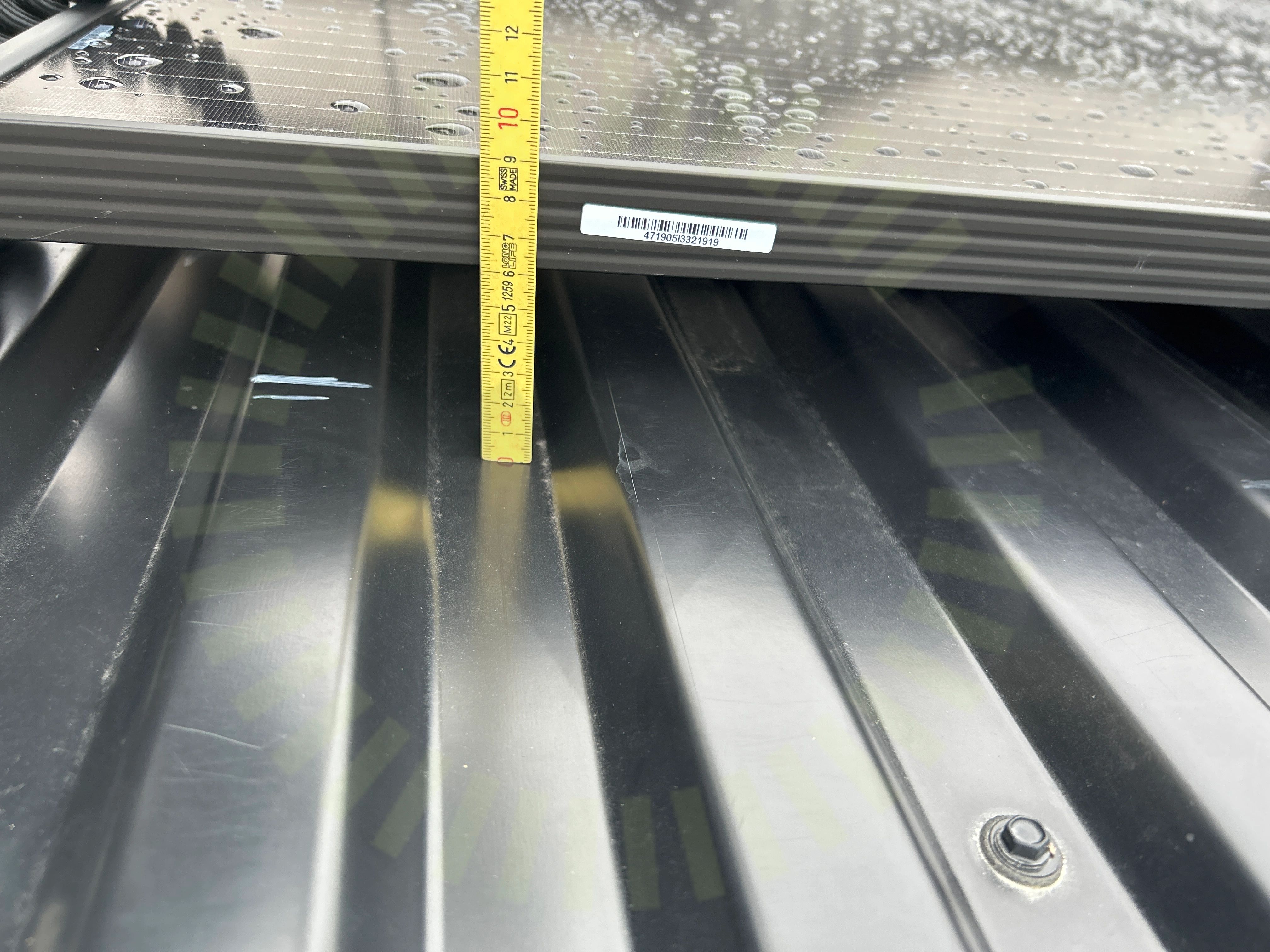

8.2 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
PV module installation and maintenance manual A1 2023 sida 9.

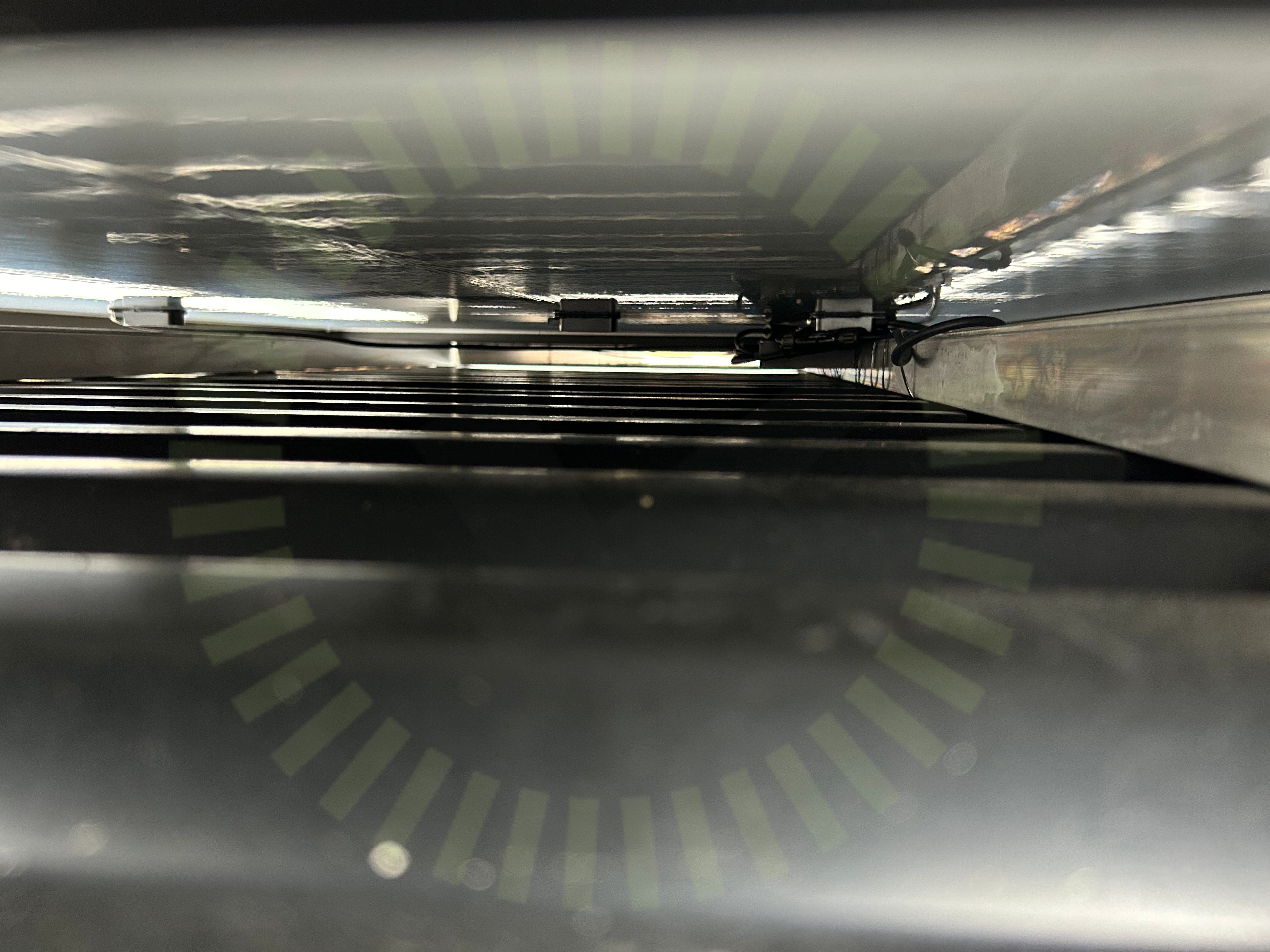

8.3 Kopplingslåda
Inte godkändKopplingslådor utsätts för dragbelastning.
Godkända kontrollpunkter
15/18Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Plåttak , Wasi: Plåttak
Anmärkningar
4/14

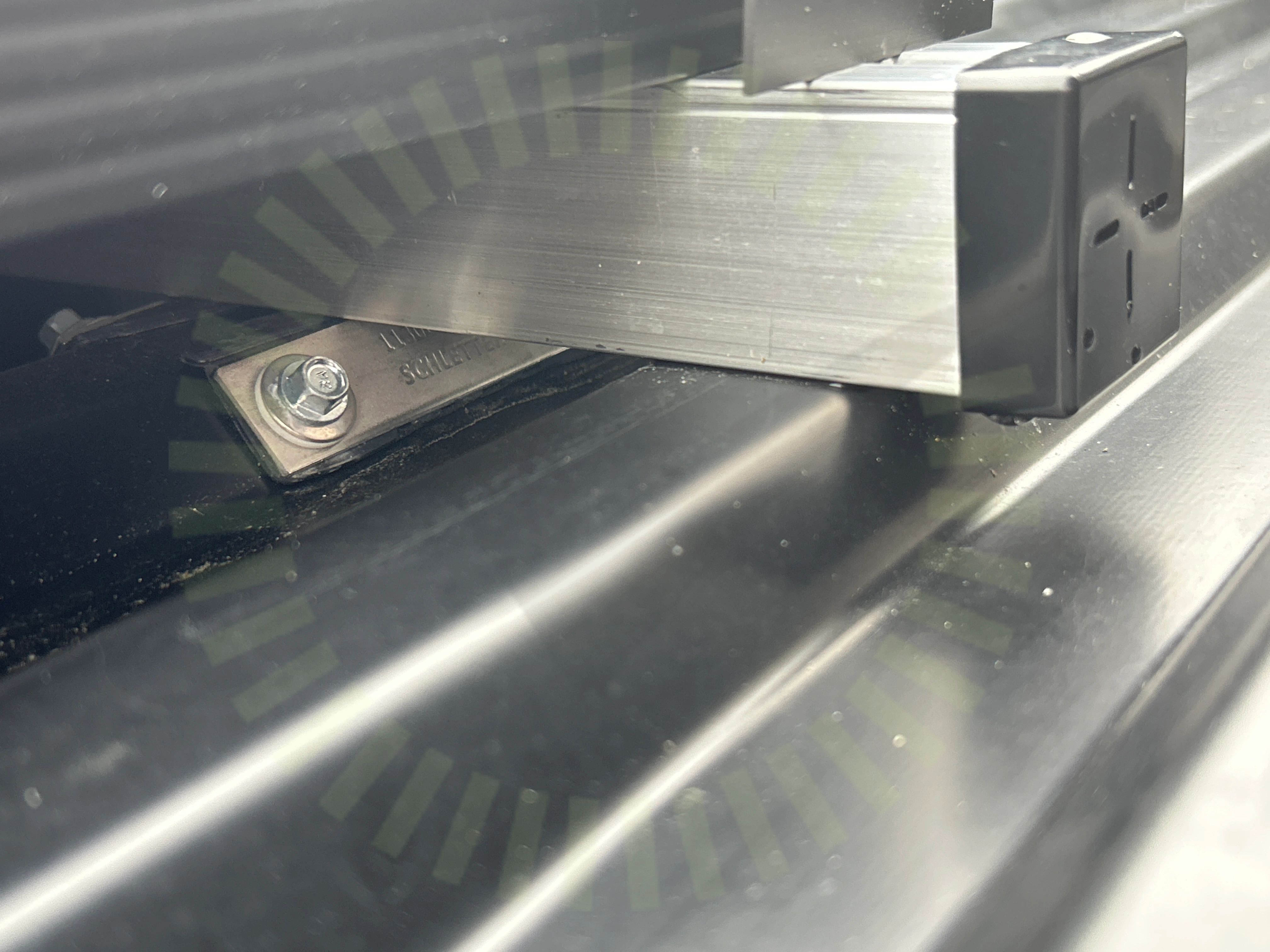

9.1 Främmande material
Inte godkändSchletter infästningar är blandat med montagematerial från WASI. Detta kan påverka tillverkarnas garantier.
9.2 CC mått
Inte godkändUnderlag för att kontrollera avstånd mellan infästningar saknas.
Tillverkarens anvisningar

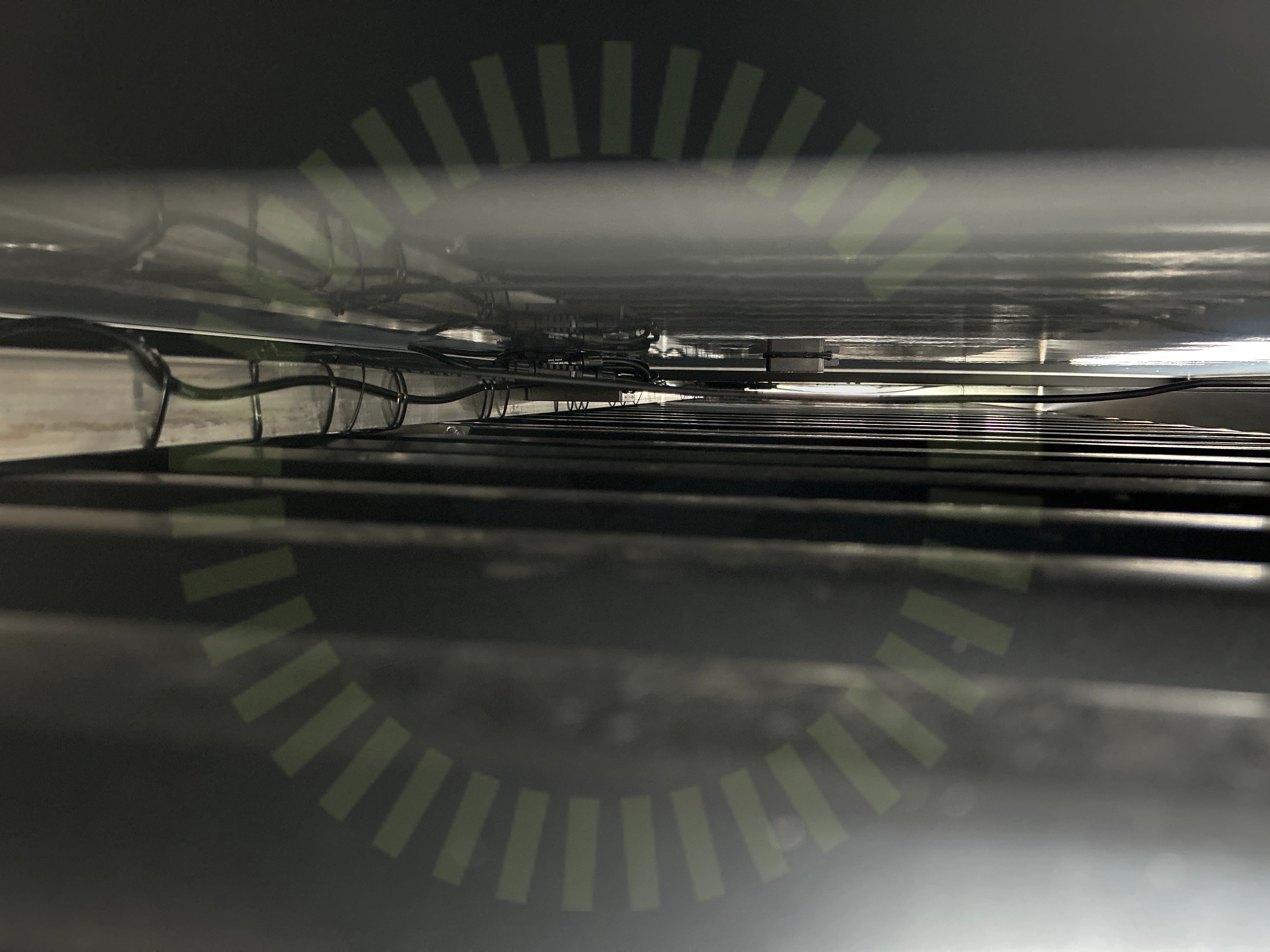

9.3 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
9.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
10/14Infästning full kontaktMittklämmorShimsSkadorSkarp kantSkyddSlutfästeTakplåt tjocklekVäderbeständigt materialÖverhäng skena
Säkerhetsbrytare AC
Anmärkningar
1/6

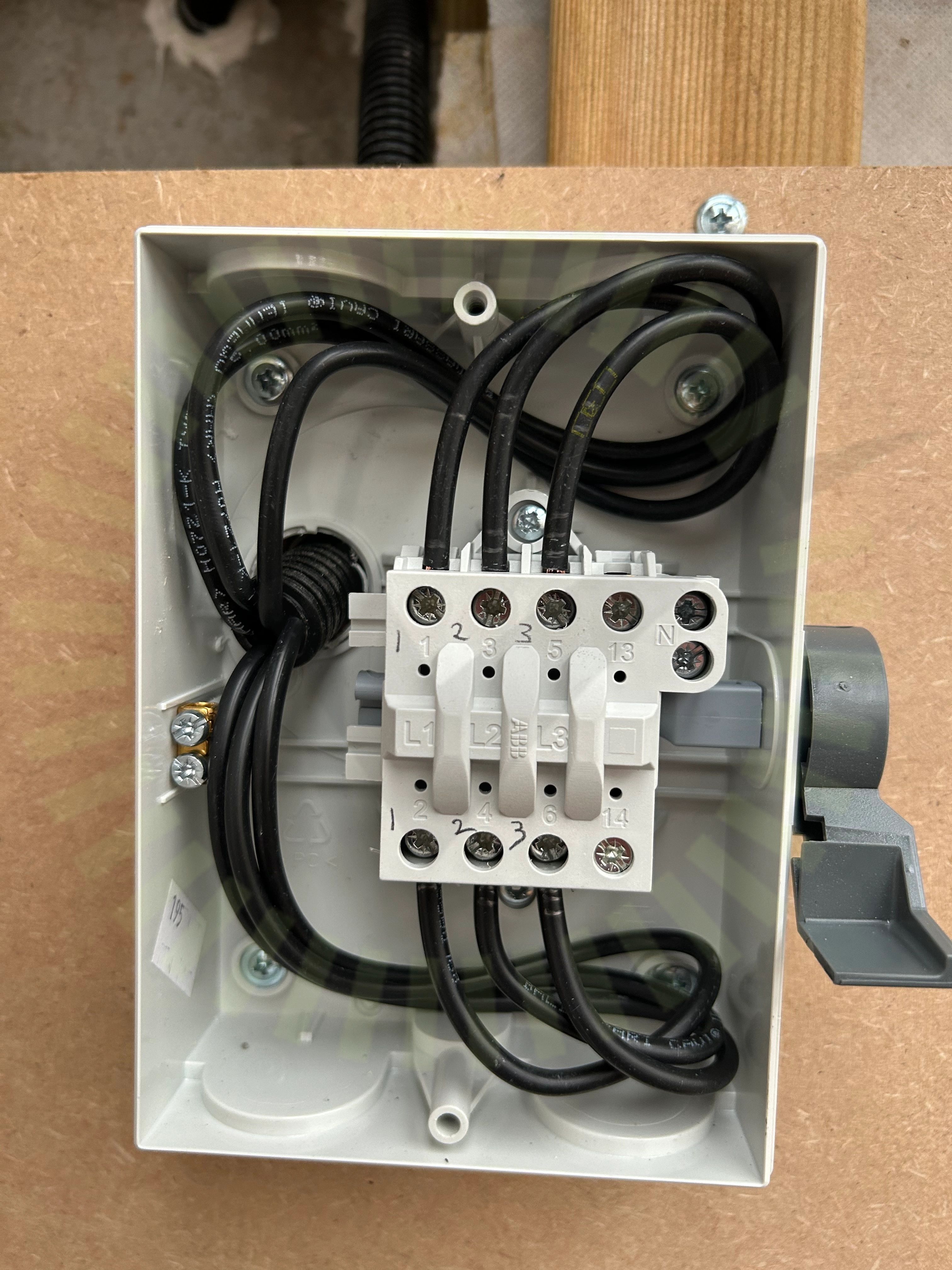

10.1 Egenskaper
Inte godkändSäkerhetsbrytarens egenskaper är inte lämpliga för användningen. Likspänning är använd i brytaren.
Godkända kontrollpunkter
5/6BöjradieFörskruvningarInfästningPlaceringRakt monterad
Varselmärkning
Anmärkningar
1/411.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid båda växelriktarna.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/33
12.1 Avstånd närliggande objekt
Inte godkändVäxelriktarna är inte installerad med avstånd till tak beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
12.2 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd.
SS 436 40 00 (522.8.4)

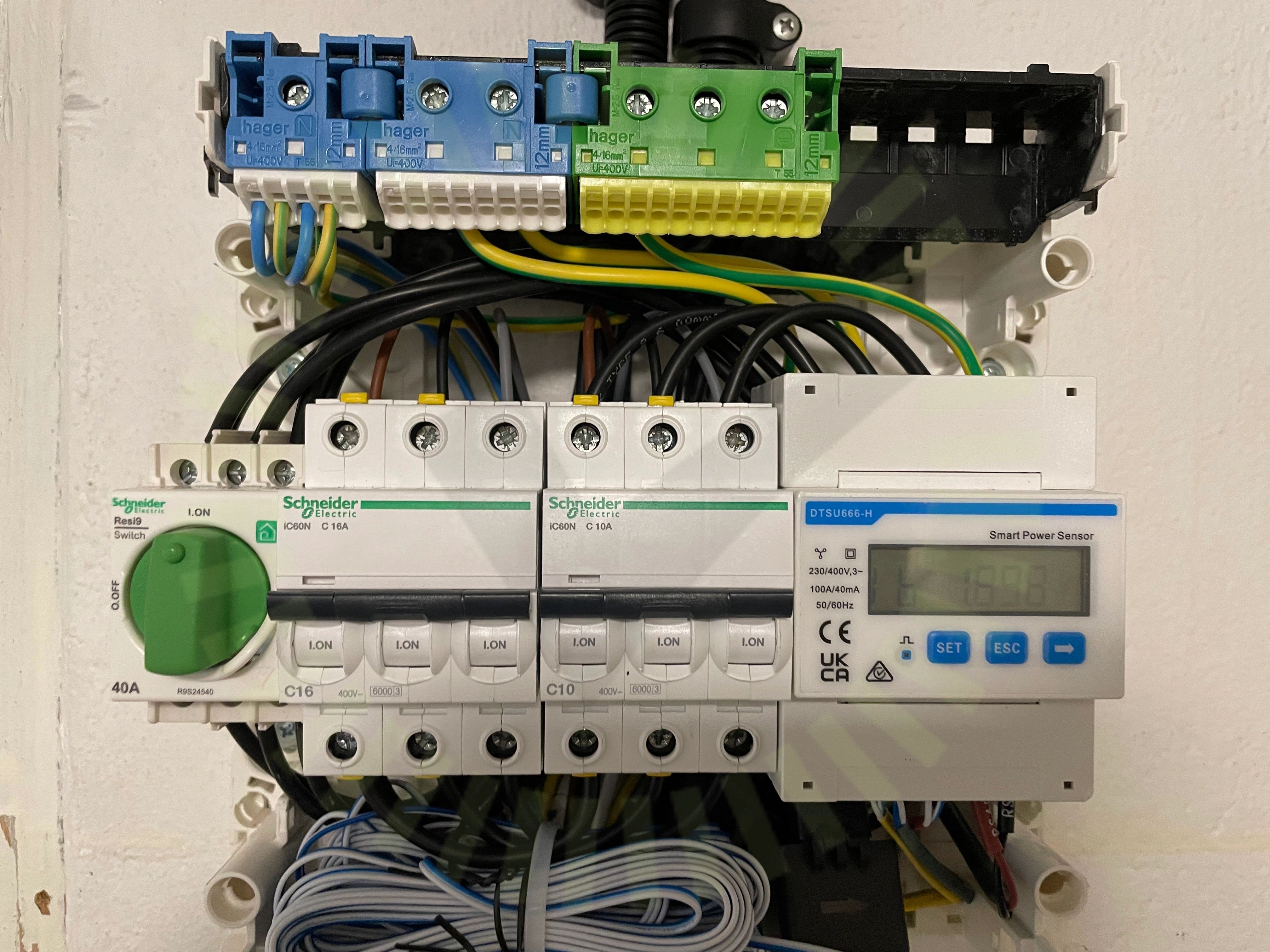

12.3 TN-C
Inte godkändTN-C system utfört med 6mm2 kabel. PEN ledare måste vara minst 10mm2 samt att ledaren har fel färg märkning.
Godkända kontrollpunkter
30/33AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKontakterLedare FastspändaMärkningPlaceringSmartmätareSäkringsdimensionVentilation
