Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

1KOMMA5°

Datum

24 april 2023

Ort

Malmo, Skåne län
Takkrokarnas CC
Klämmornas placering
Föremål mot bakstycke
83% godkända17% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareEnphase
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/27

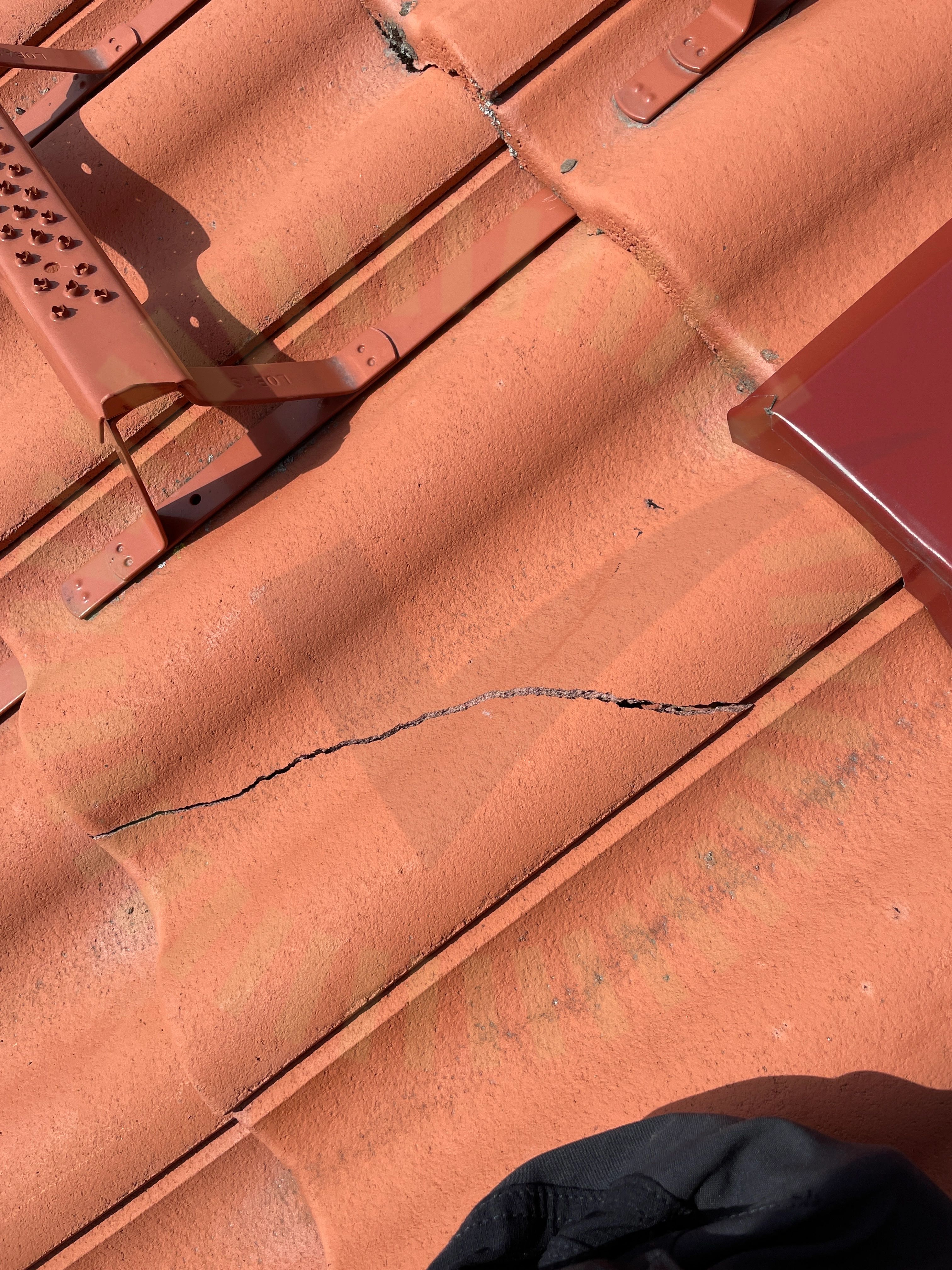

Skador

1.1 Skador

Inte godkänd

Skada hittad på takpanna

Takkrokarnas CC

1.2 Takkrokarnas CC

Inte godkänd

Mått mellan takkrok överstiger måtten i lastberäkning. Uppmätt mått 600mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

25/27
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/16

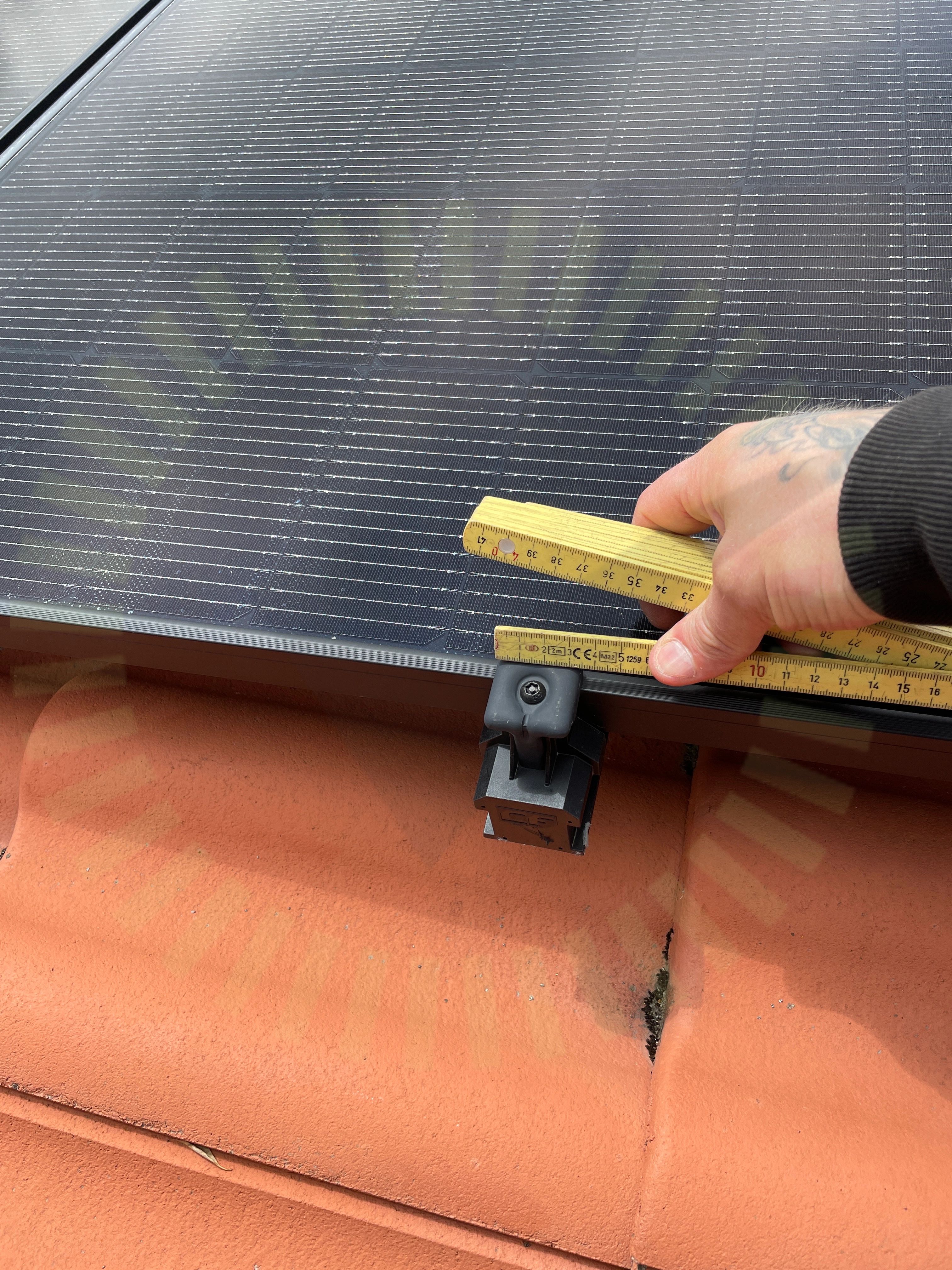

Klämmornas storlek

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

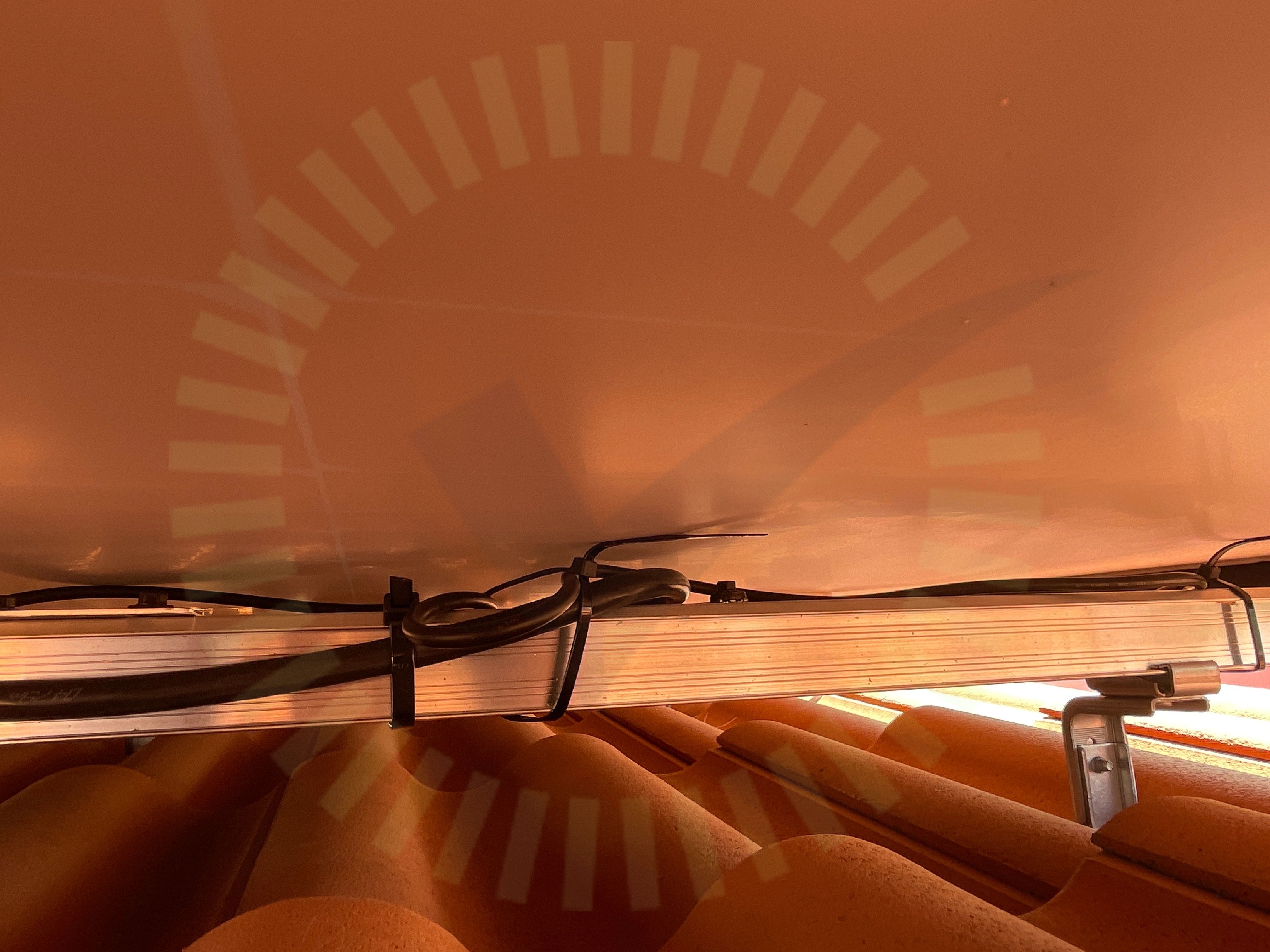

Föremål mot bakstycke

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

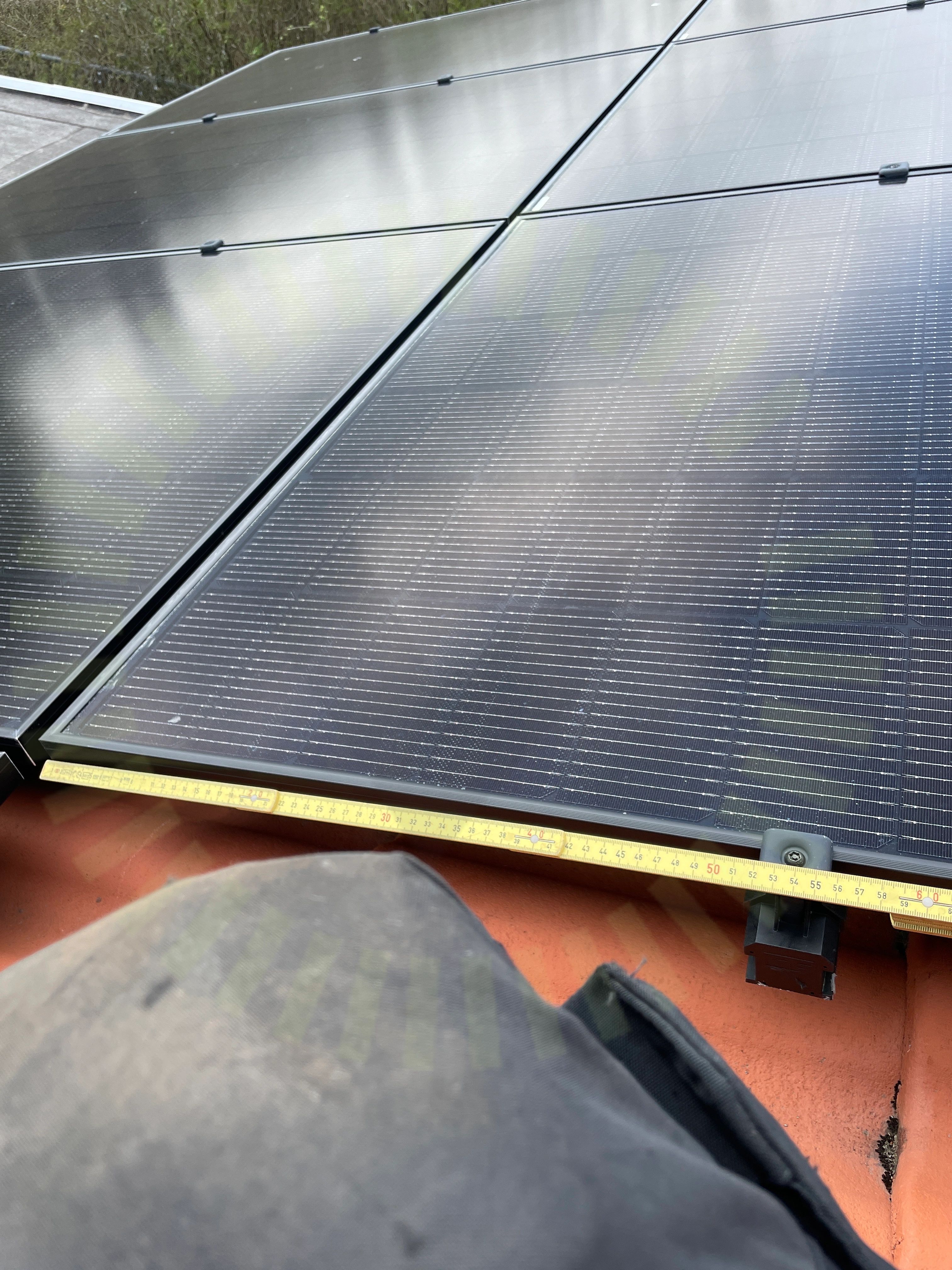

Klämmornas placering

2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 540mm

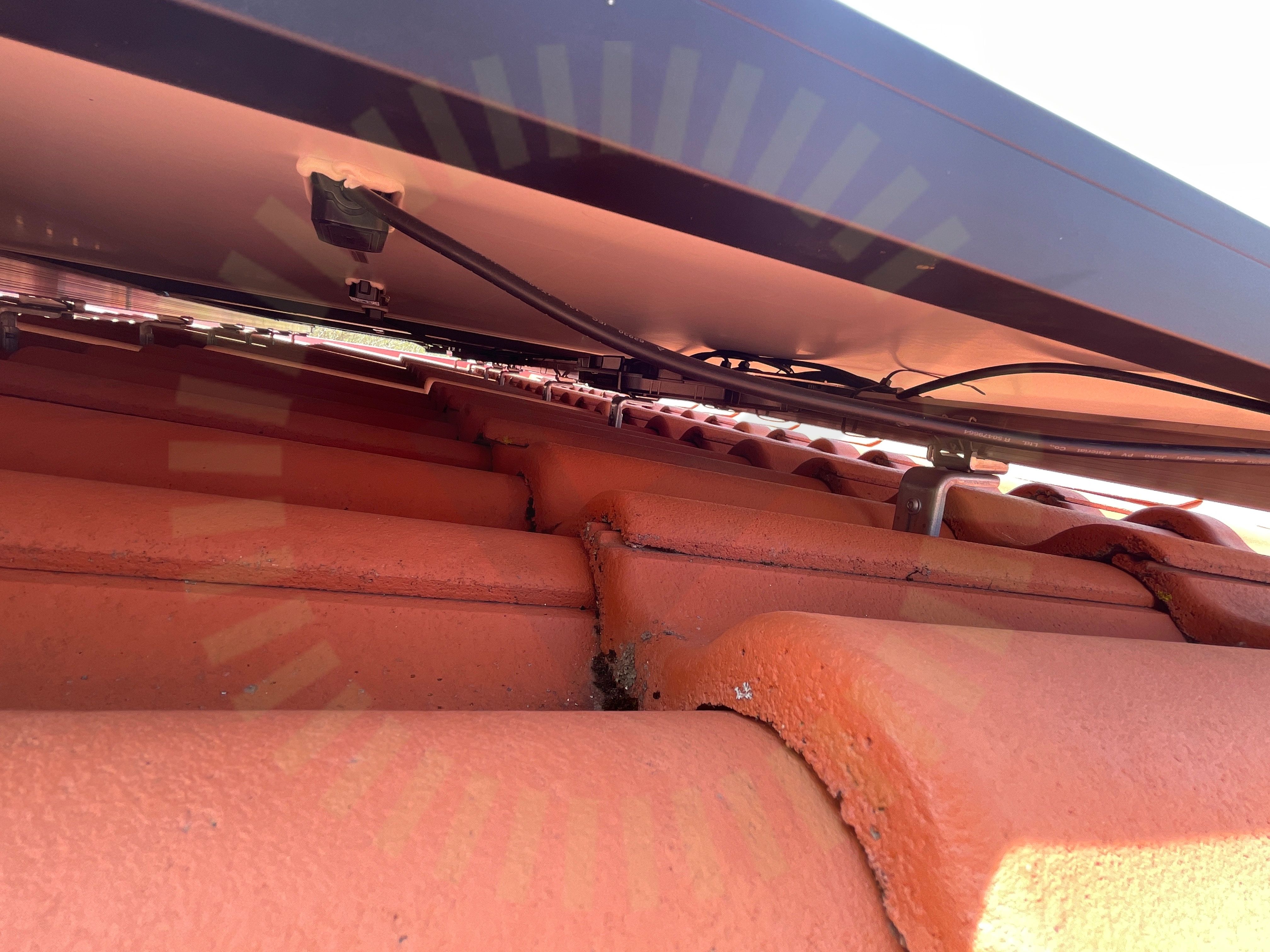

Kopplingslåda

2.4 Kopplingslåda

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd

Godkända kontrollpunkter

10/16
Avstånd till havetDräneringshålKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

2/16
KontakterStress på kontakter

Växelriktare

Anmärkningar

1/1

3.1 Kabeldimensionering

Inte godkänd

Från kopplingsdosa uppe på vind ut till arbetsbrytare på fasad har man gått ner i kabelarea, förlagt kablage upp till vind är 6mm och ut till arbetsbrytare är det 2,5 mm. Då det är avsäkrat 20 A är 2,5 mm för klent dimensionerat
