Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Soldags

Datum

8 april 2024

Ort

Åkarp, Skåne län
Skenans utstick för klämma
Skenornas infästning skruvade
Skenornas överhäng
93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSunGrow: SH5-10RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Soldags

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

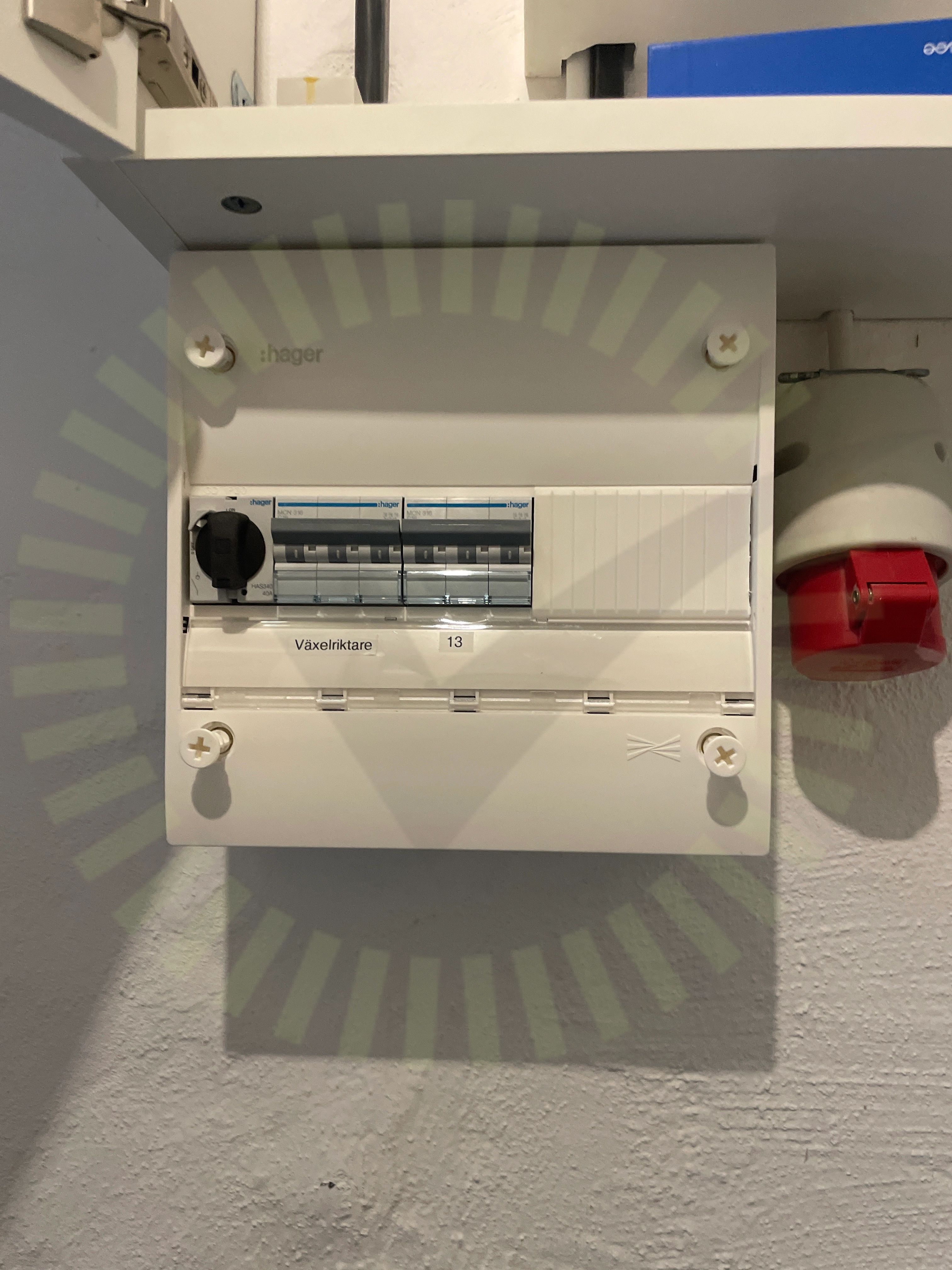

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/23
Takgenomföring

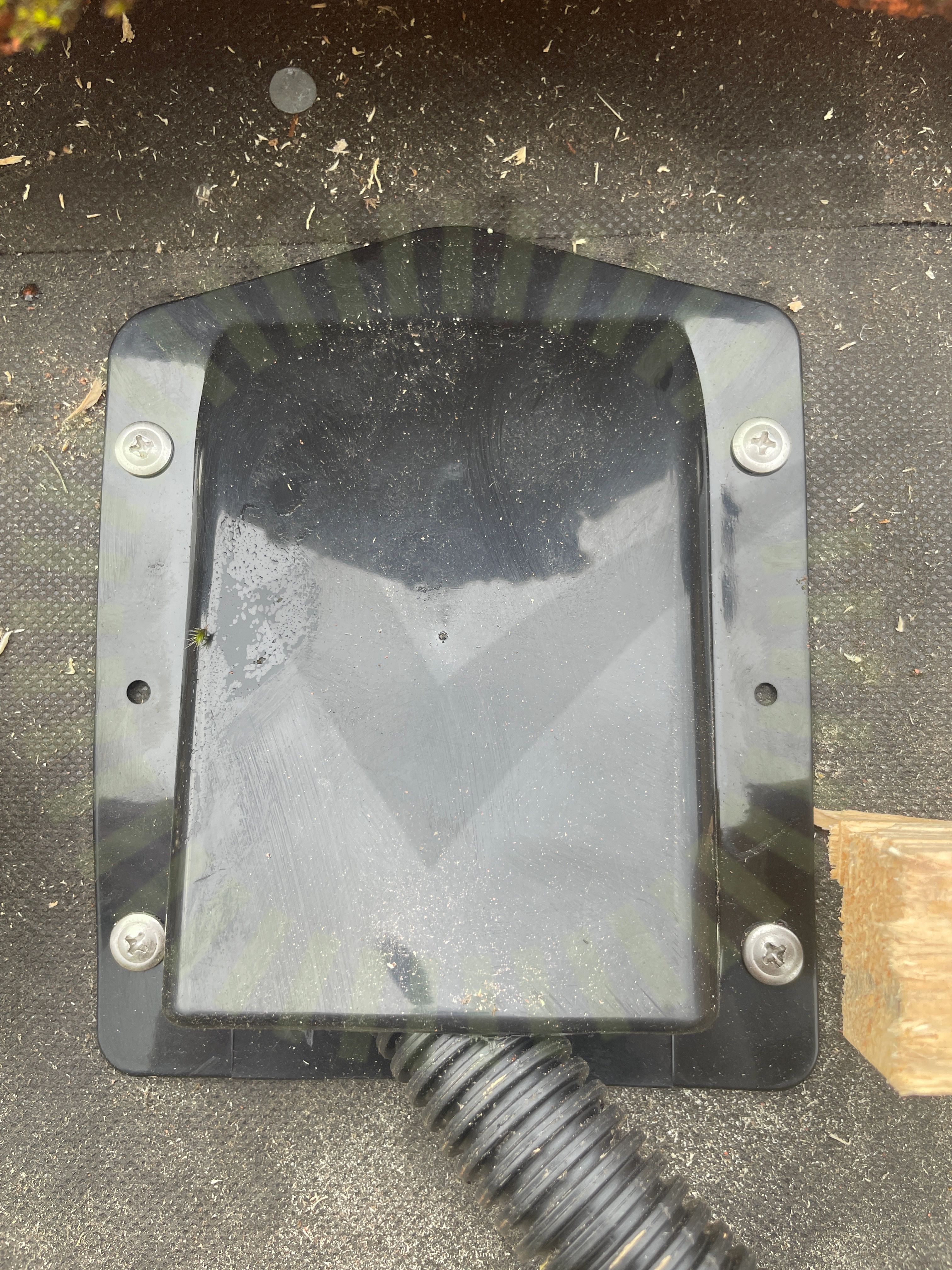

3.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Mögelstopper är ej installerad korrekt.

Skenans utstick för klämma

3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

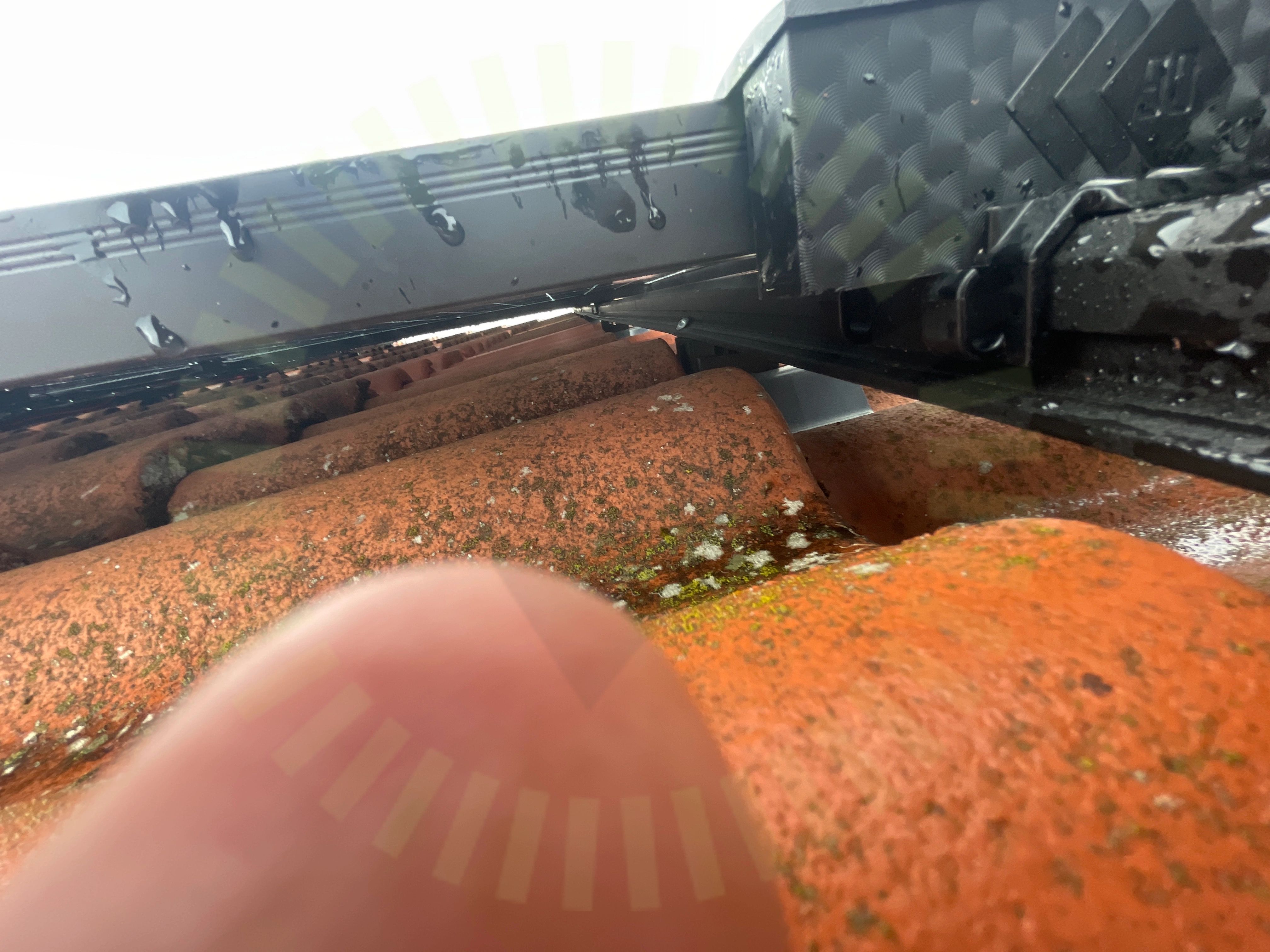

3.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Ska placeras på näst yttersta takkrok vid varje skenstart.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Skenornas överhäng

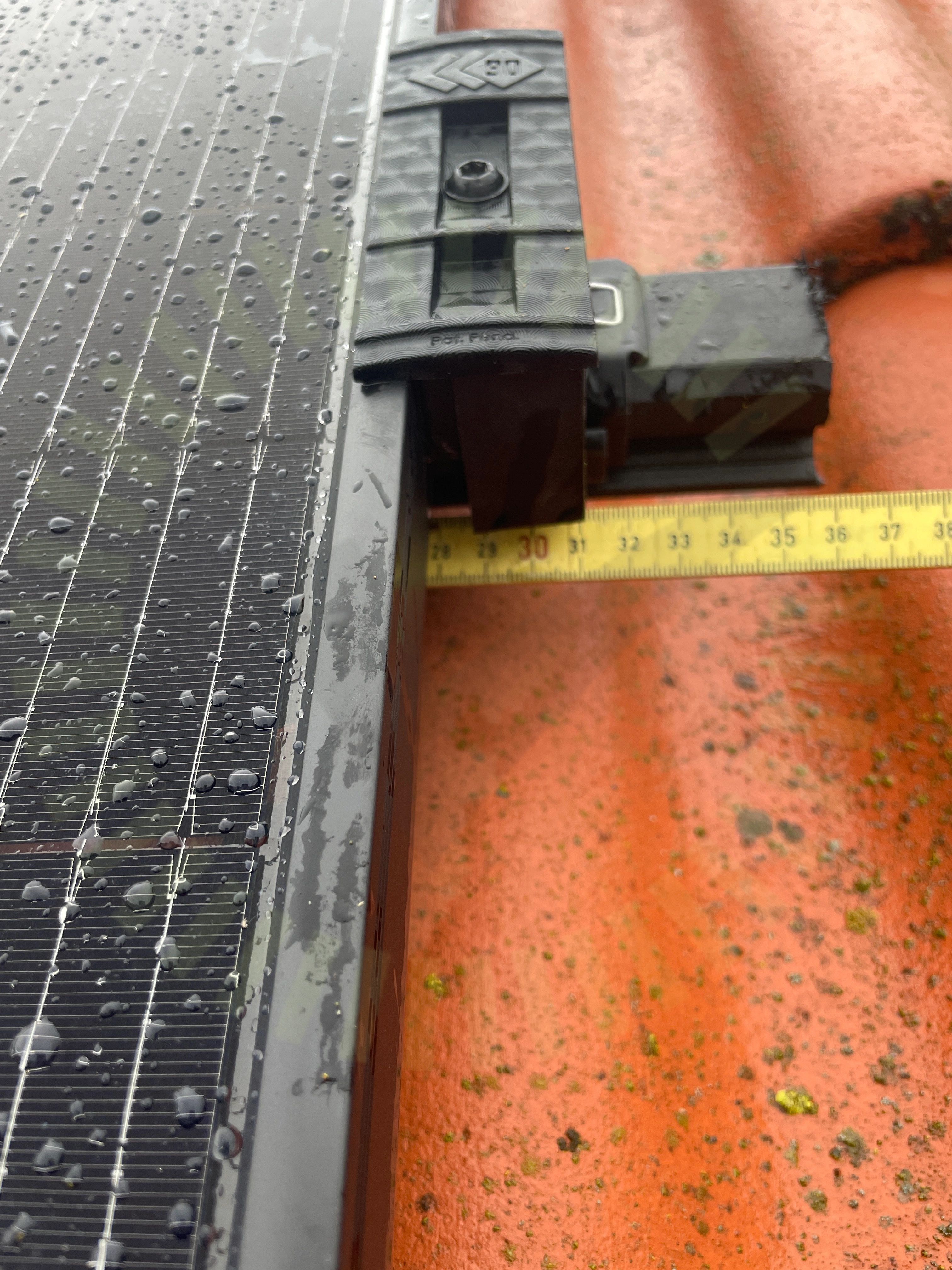

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

19/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/15
Kopplingslåda böjradie

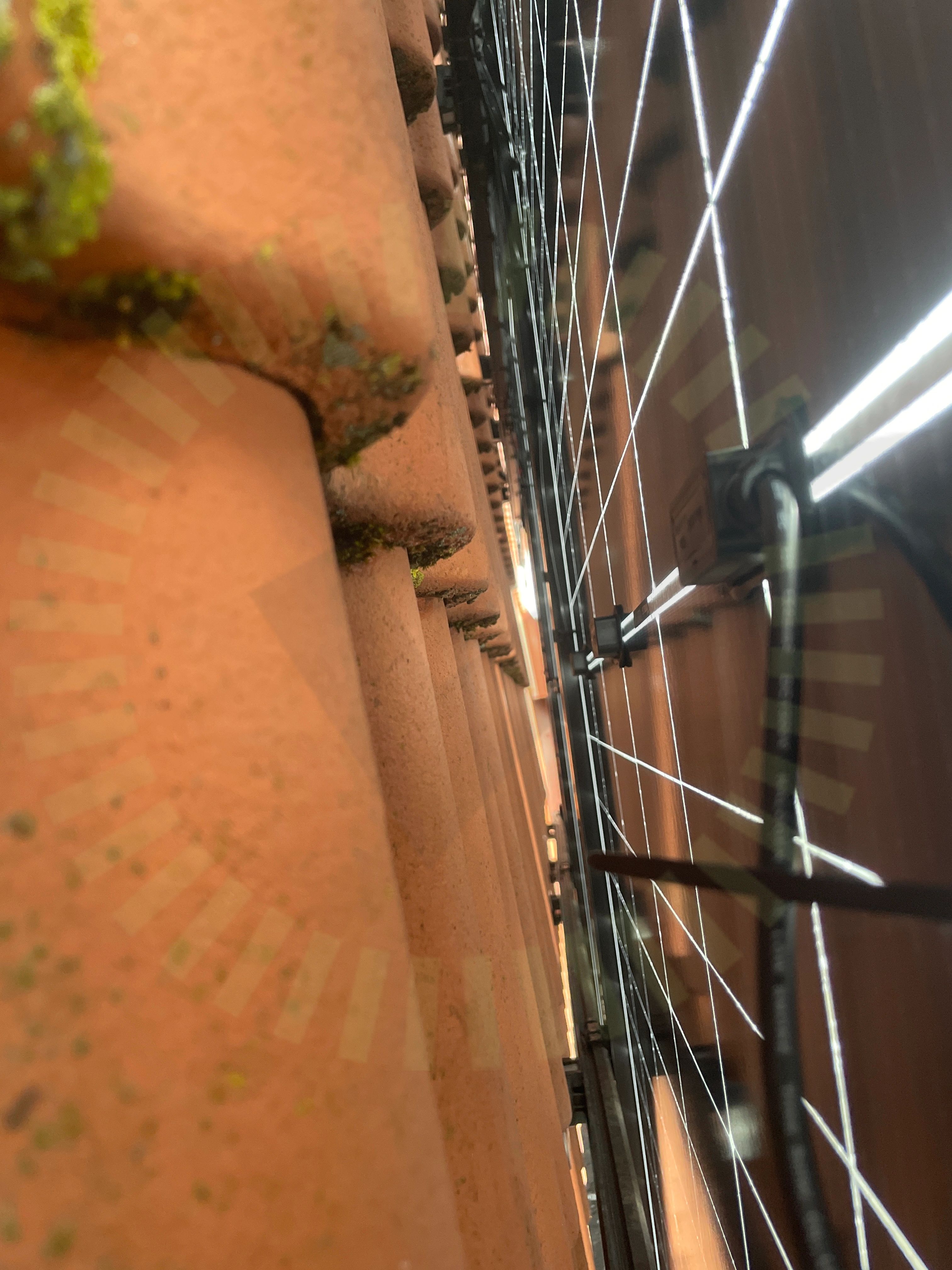

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15
Förbindelse av kontakter

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

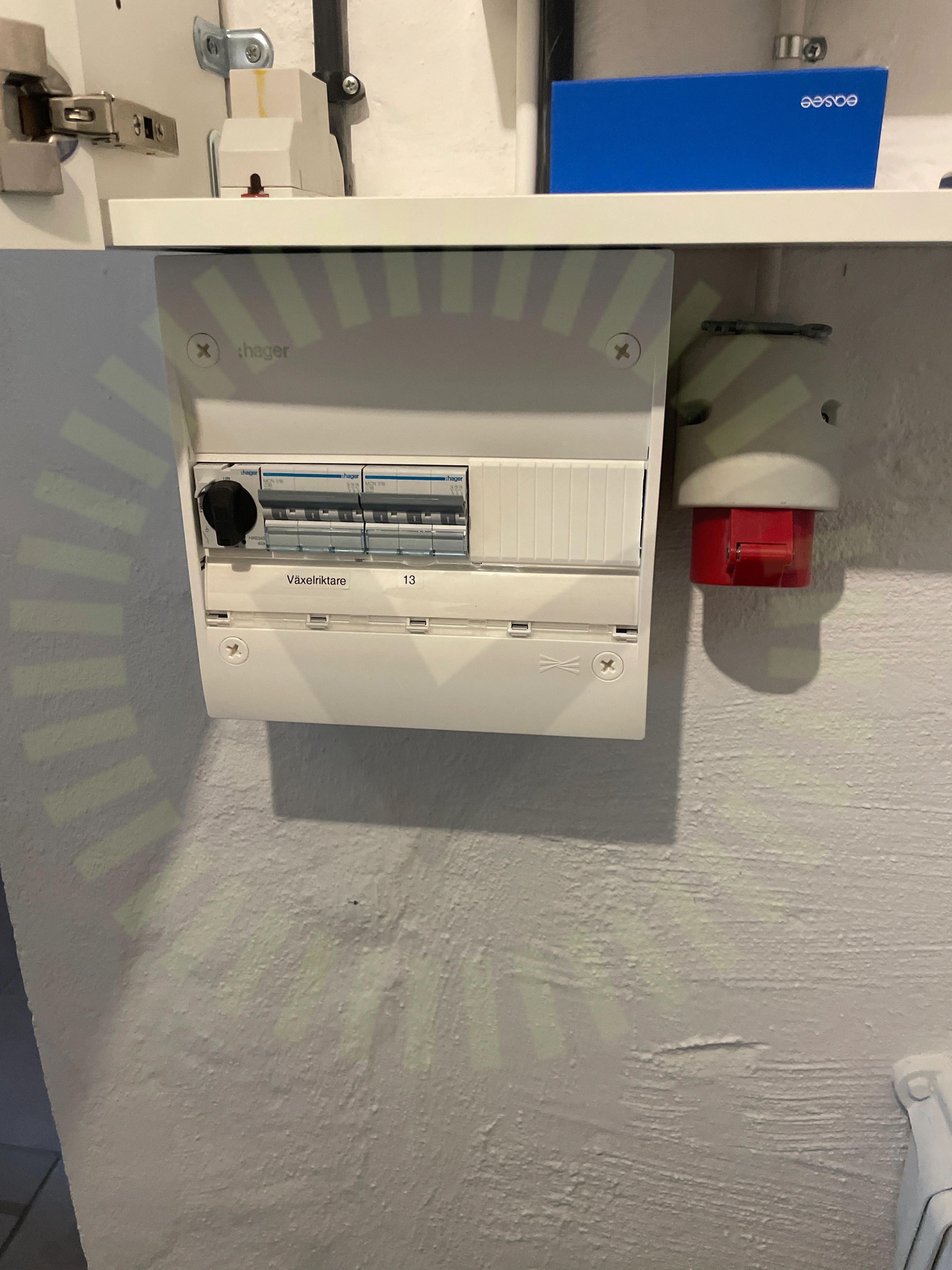

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
