Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Skandica Solar

Datum

12 september 2023

Ort

Torslanda, Västra Götalands län
Skenornas överhäng
Skenskarvar
CC mått Infästning
85% godkända15% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSunGrow: SG5-12RT
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Rost på taket

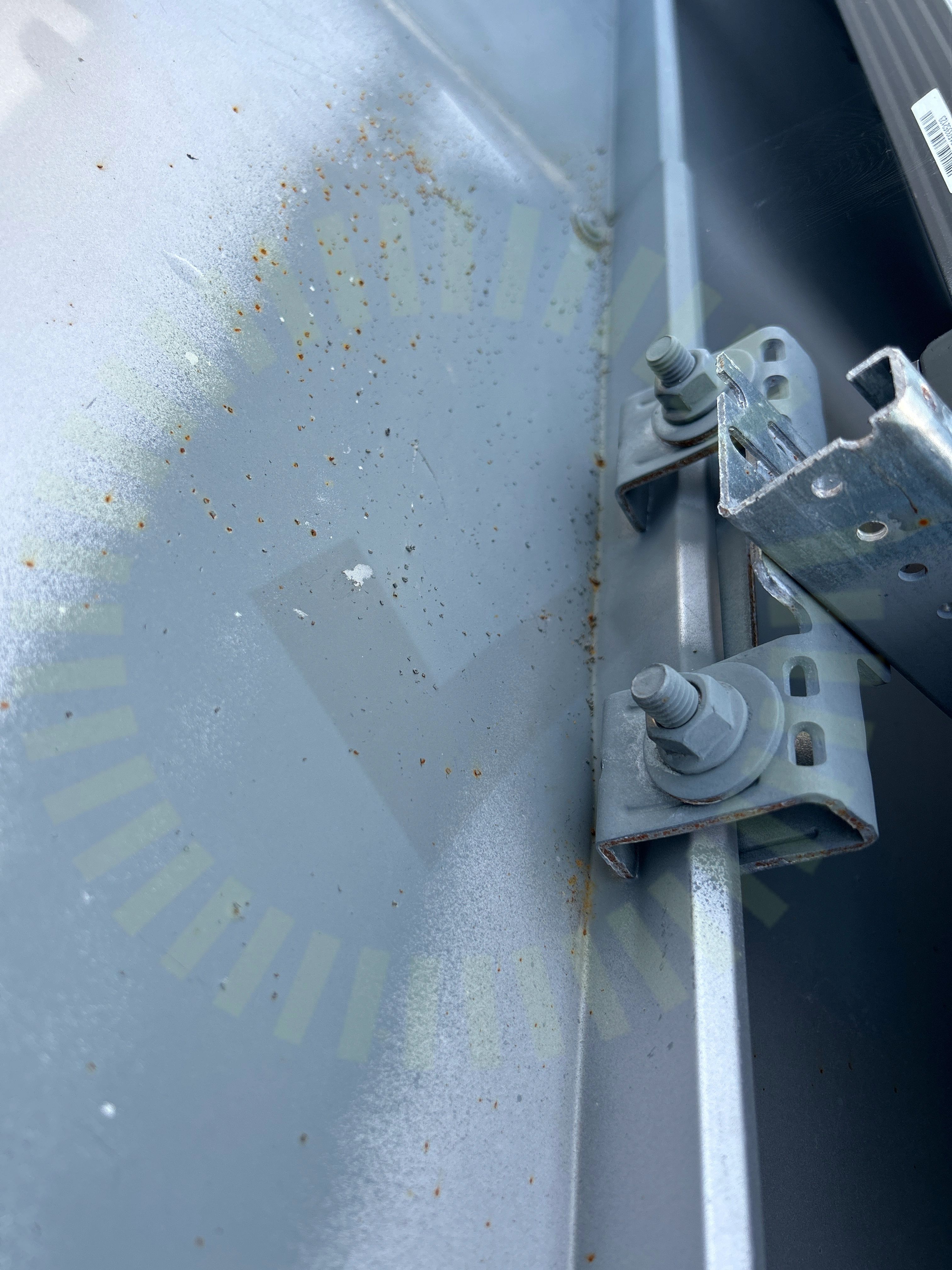

1.2 Rost på taket

Inte godkänd

Förekommer rost på taket där skenorna har sågats av.

1.3 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten allt är angivet som en sträng, två strängar finns vid växelriktaren. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

6/22

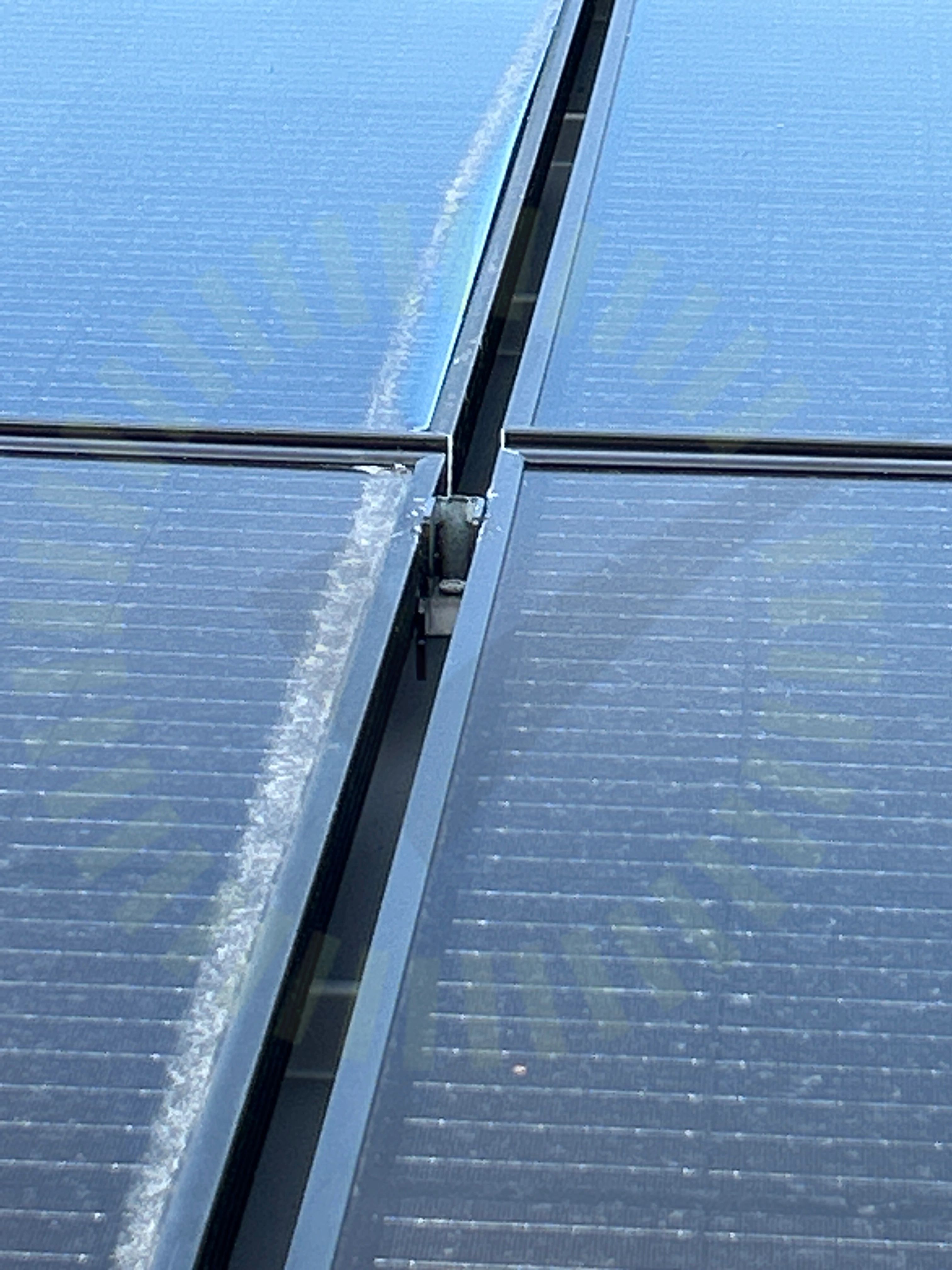

Klämma mellan paneler

2.1 Klämma mellan paneler

Inte godkänd

Klämma ligger kvar som distans mellan paneler.

Klämmornas överlappning

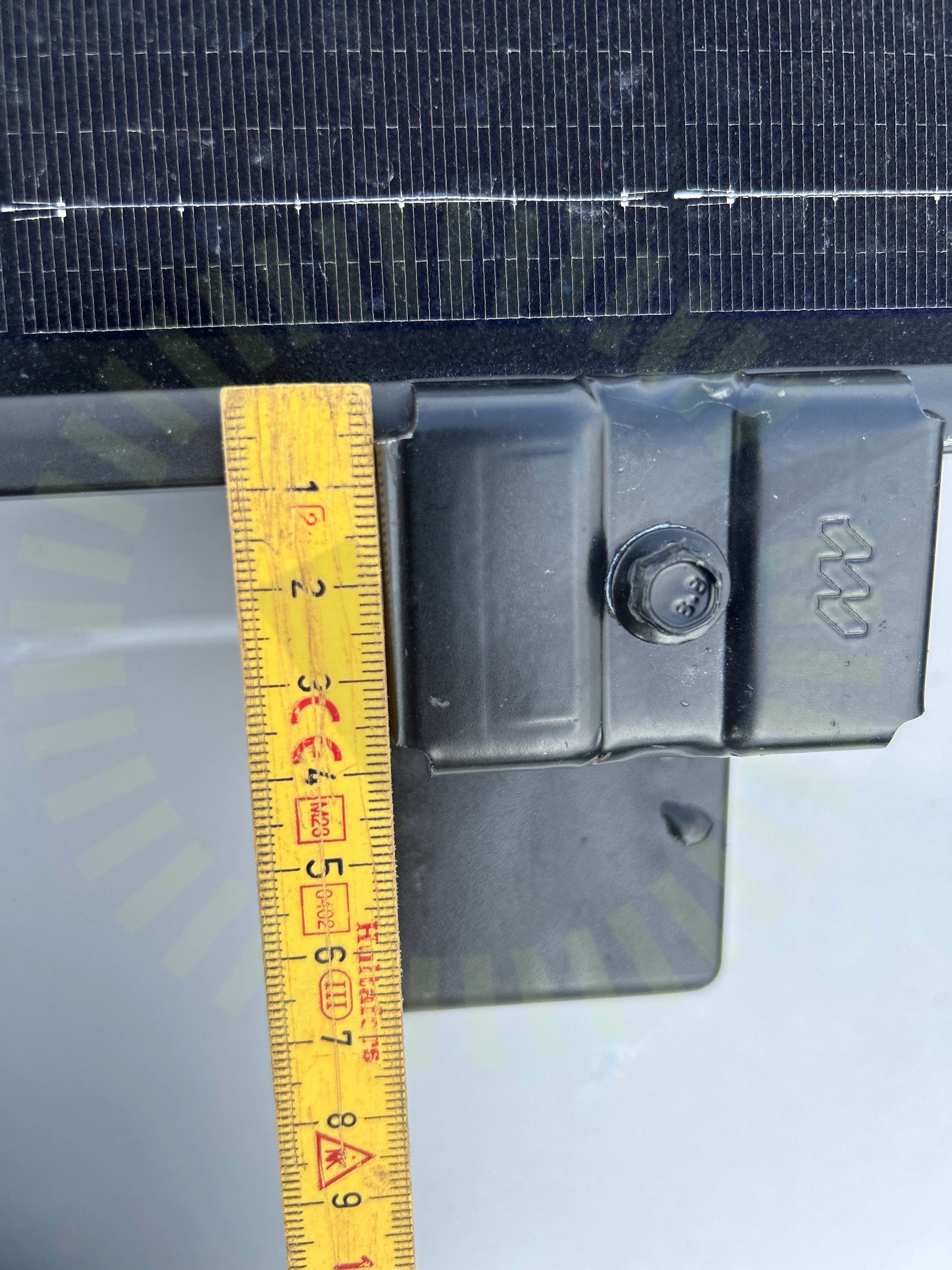

2.2 Klämmornas överlappning

Inte godkänd

Klämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Nordmount: produktblad-NM Hyper Mid/End Clamp
CC mått Infästning

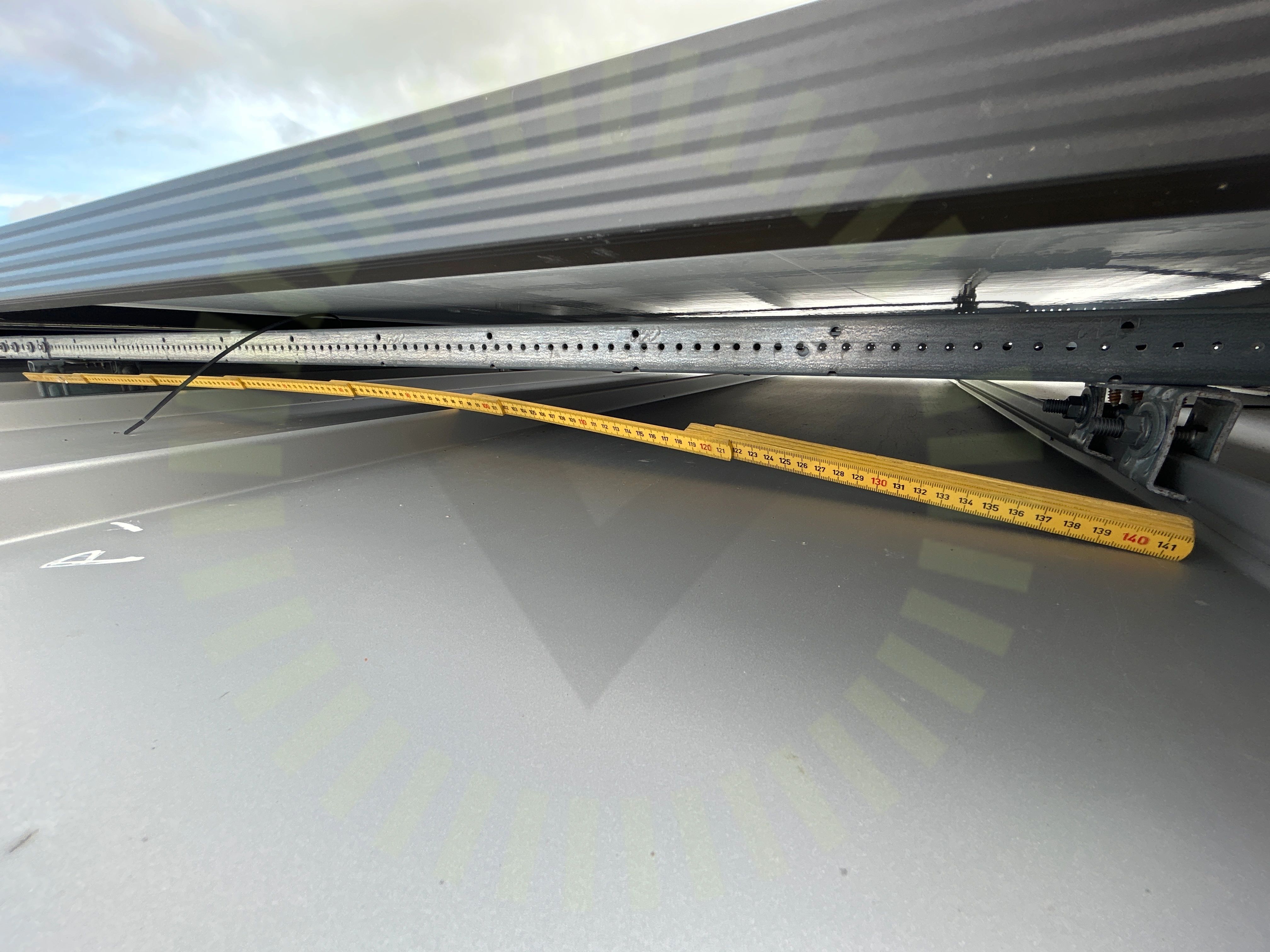

2.3 CC mått Infästning

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning
Kabeluppfästning

2.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning
Skenskarvar

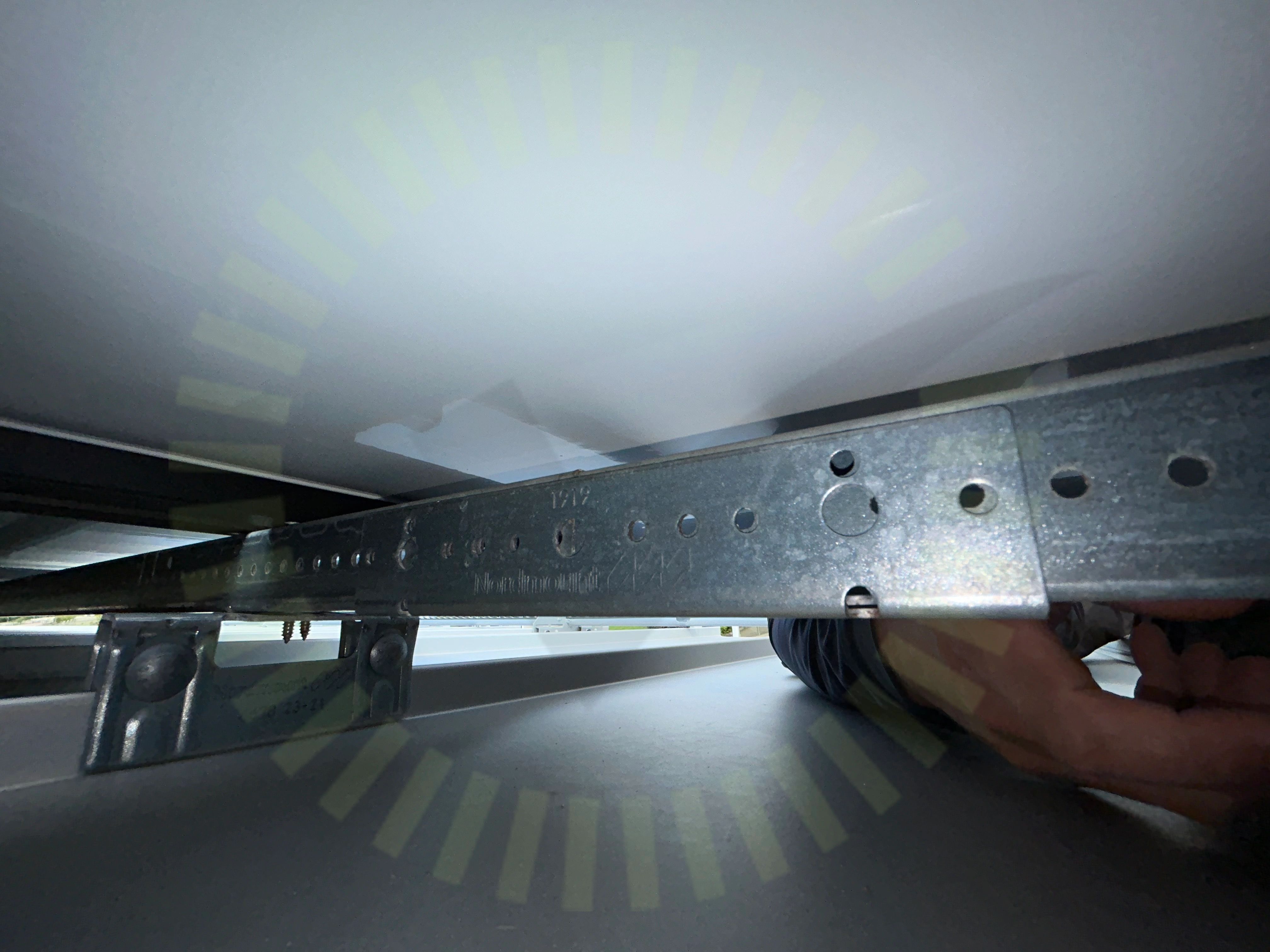

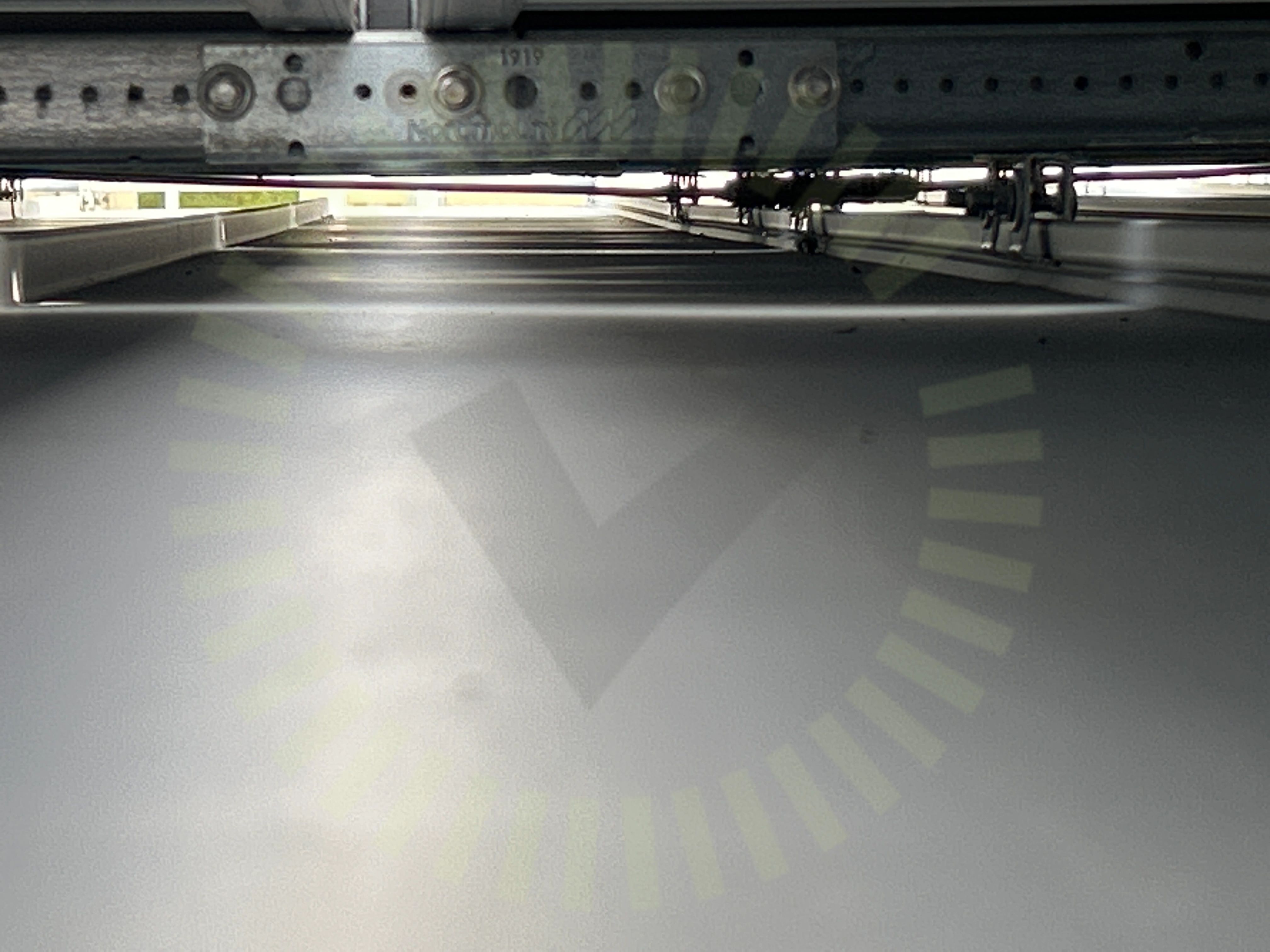

2.6 Skenskarvar

Inte godkänd

Saknas skruvar till skenskarv.

Nordmount: Monteringsanvisning Fals/klickfals, Sida 2

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

3/18

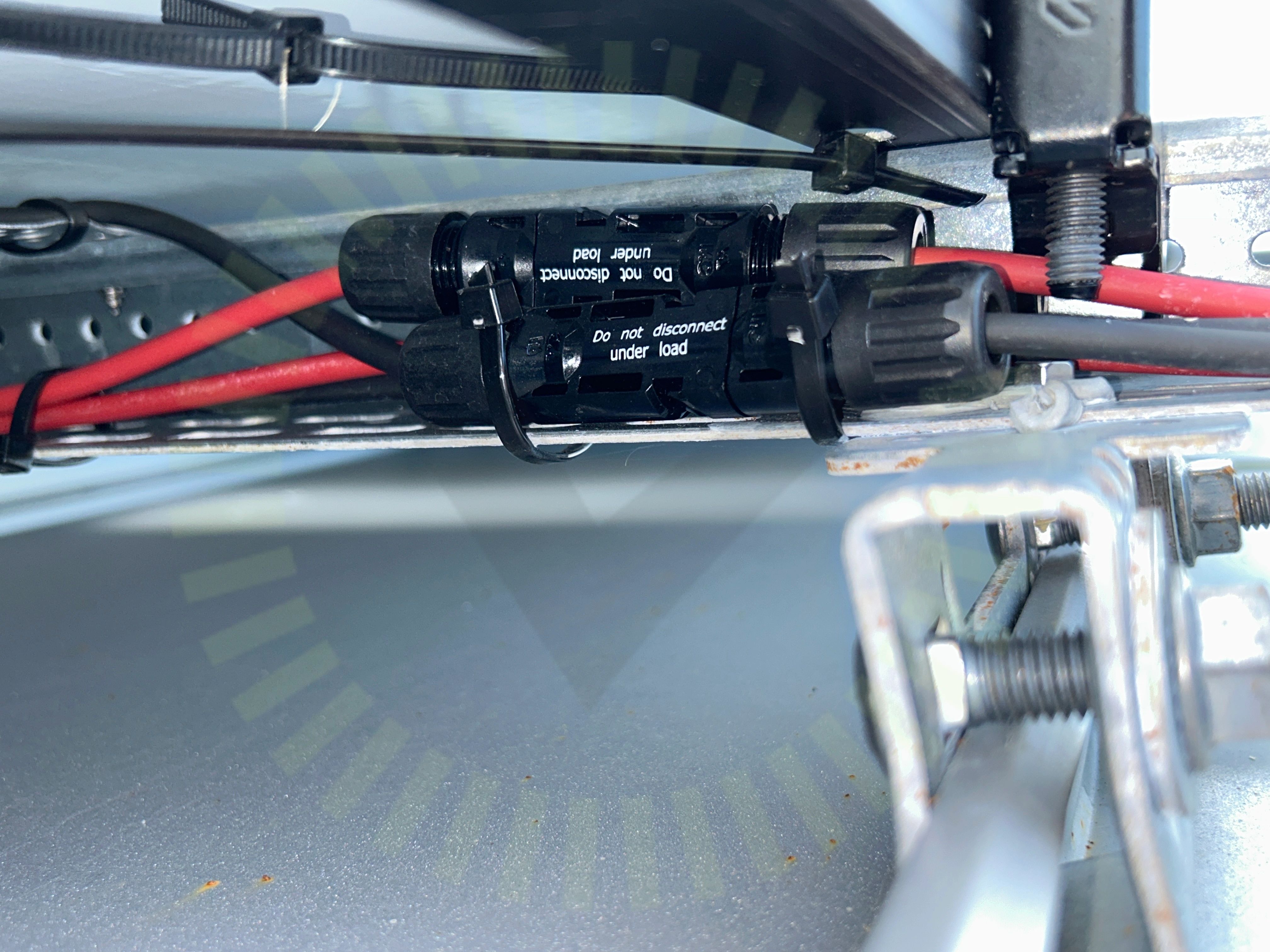

Kontaktdon

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

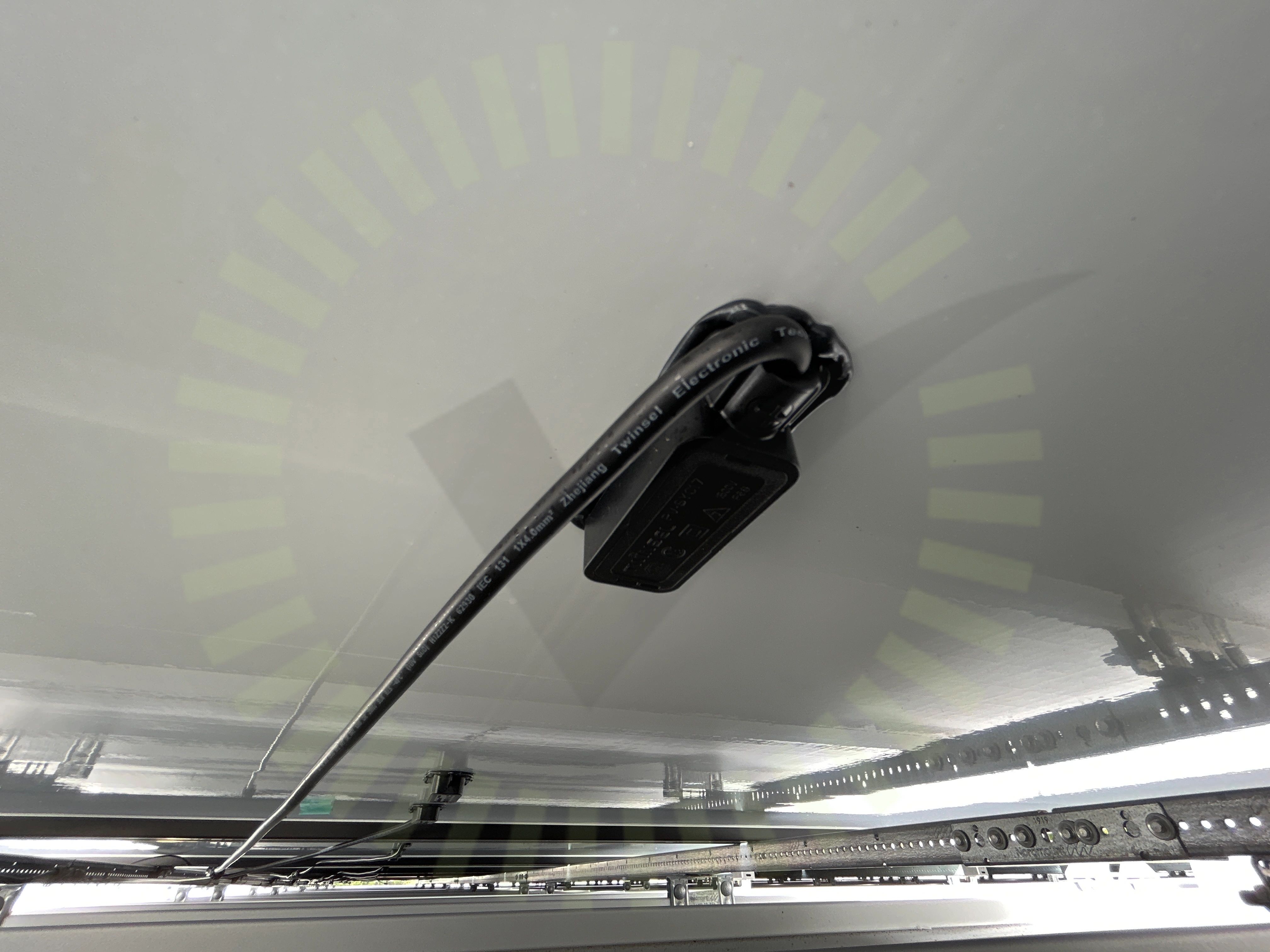

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

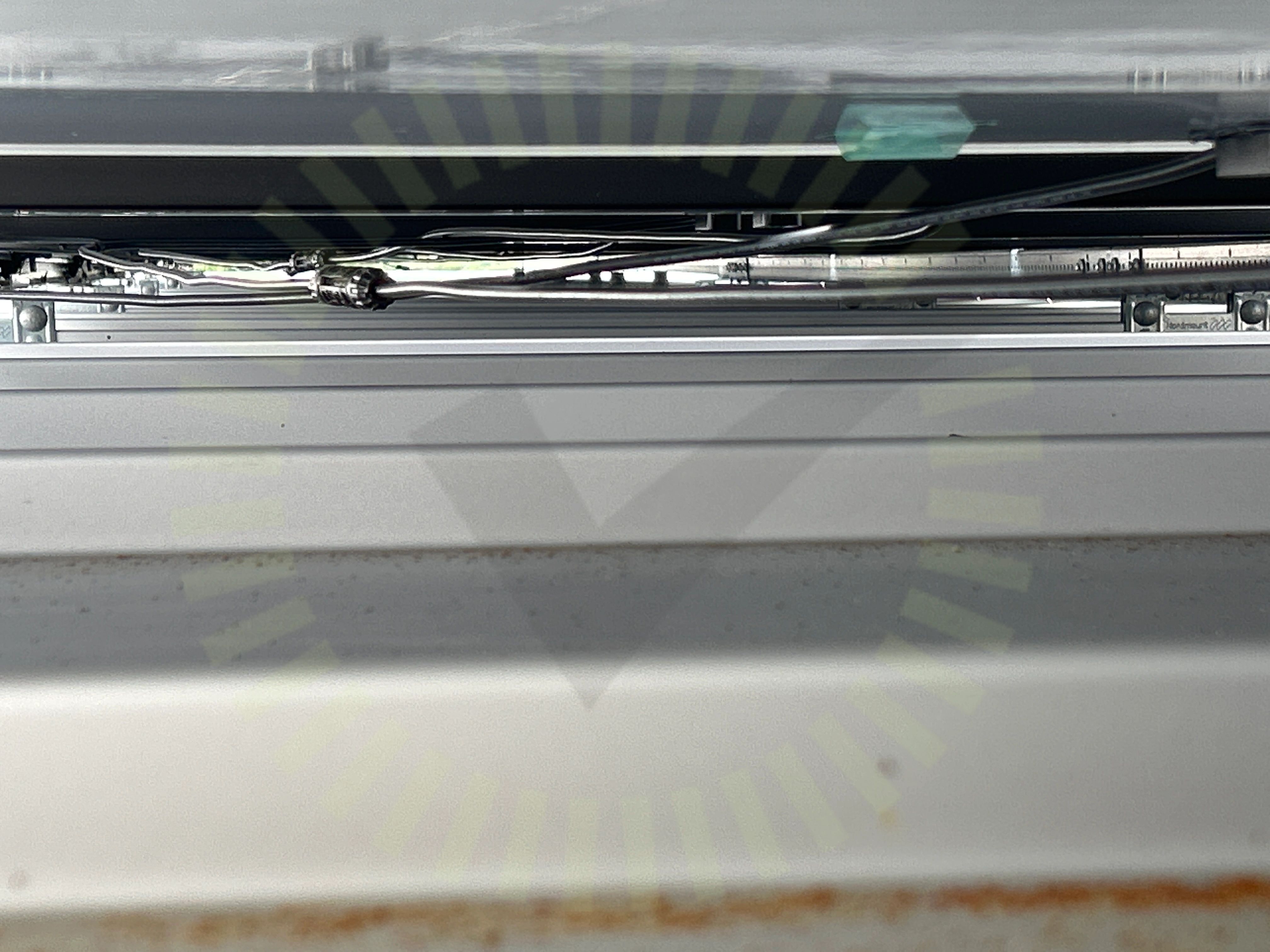

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

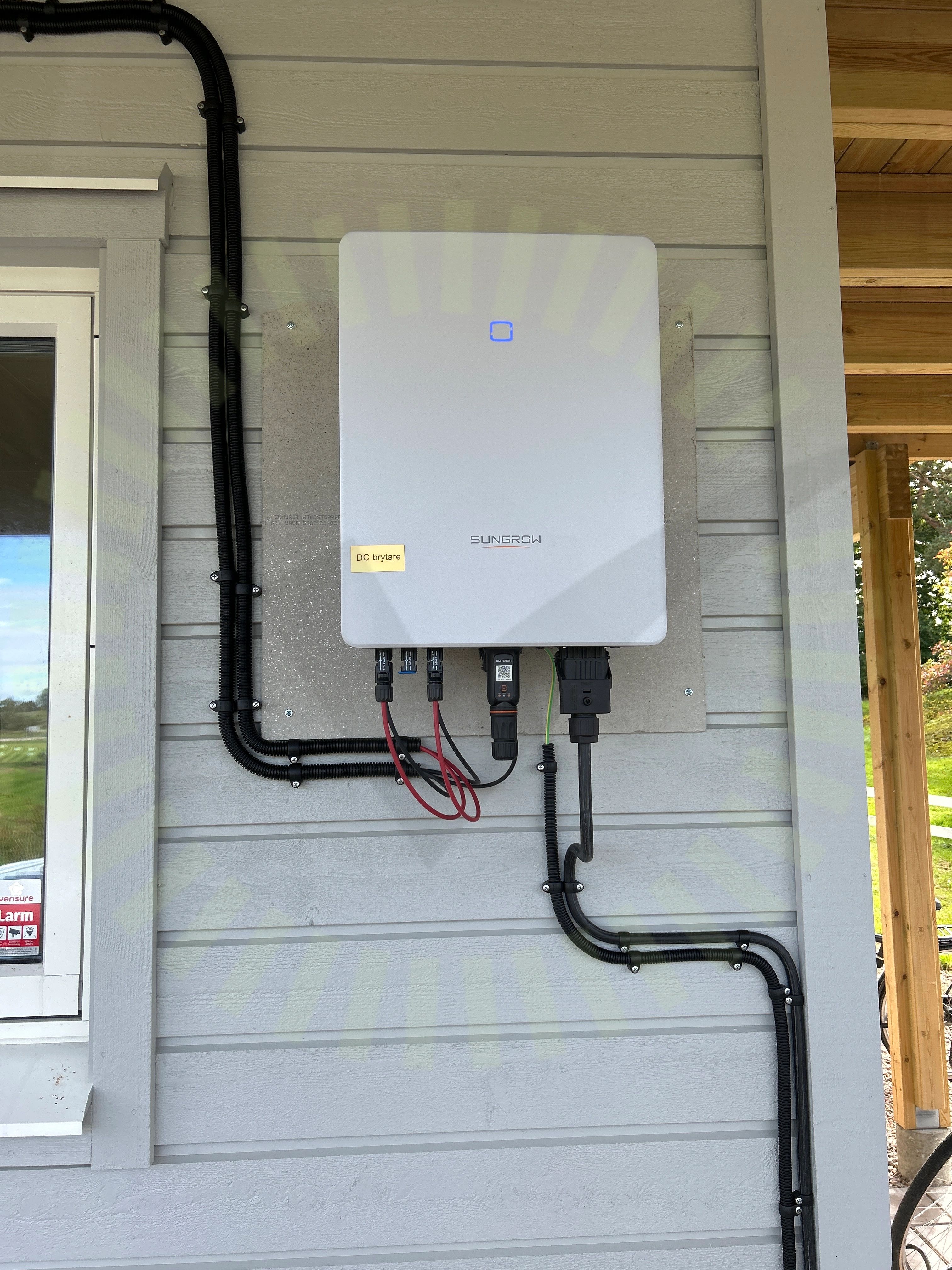

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/34

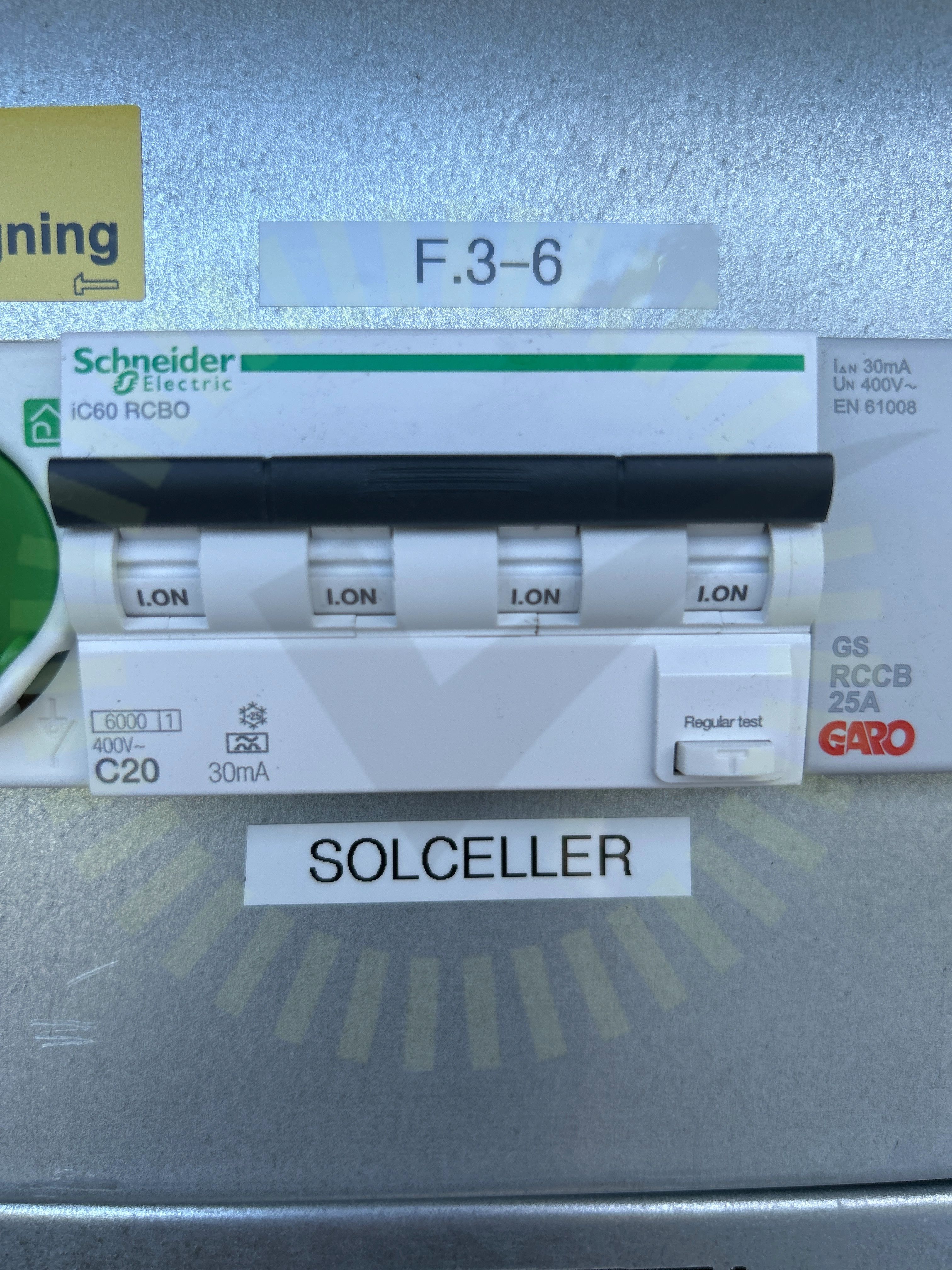

Jordfelsbrytare

5.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

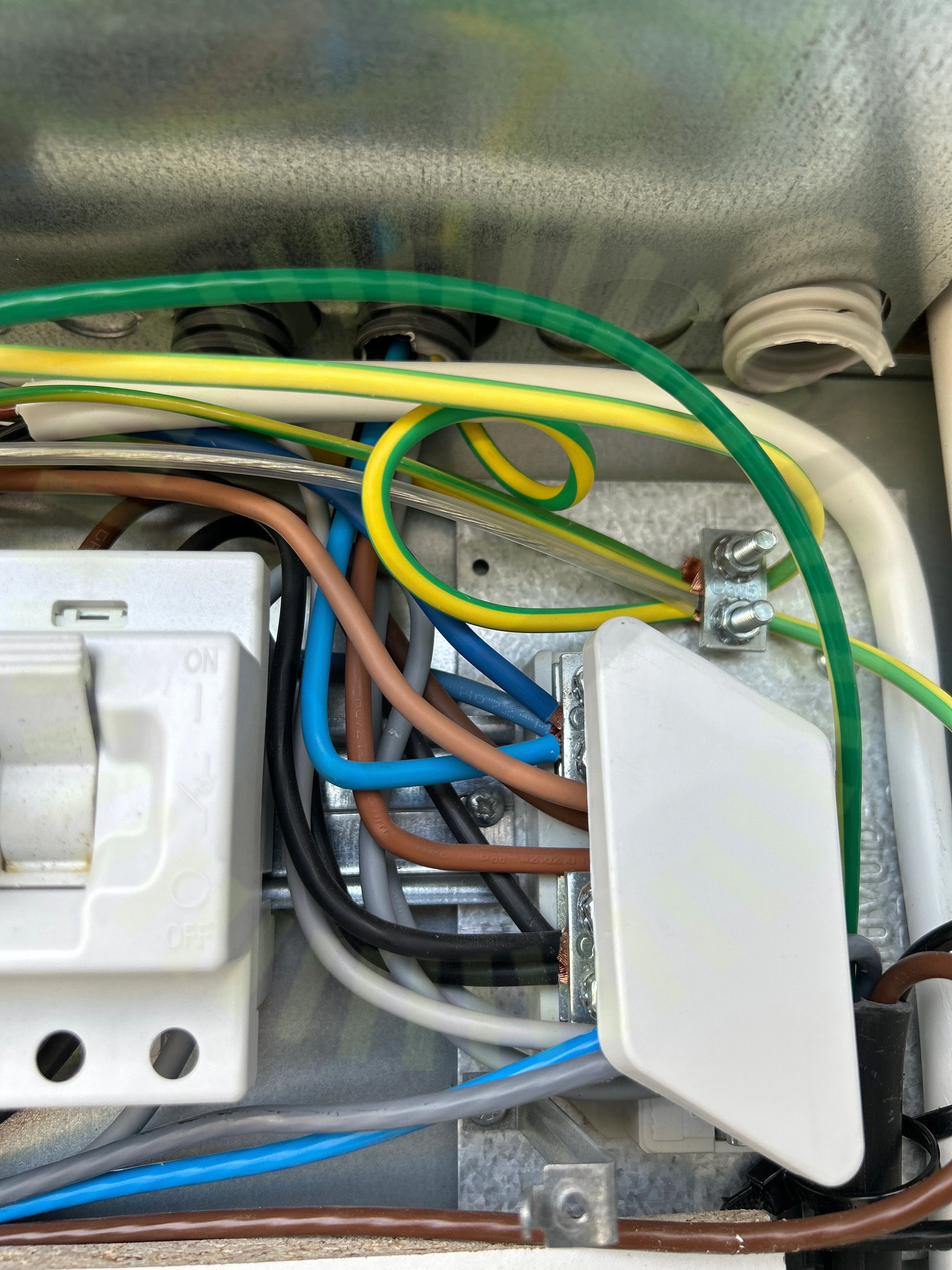

Dubbel matning

5.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

Godkända kontrollpunkter
