Besiktningsrapport
9.4
Installation genom
Svea Solar
Datum
23 januari 2023
Ort
Skurup, Skåne län
Infästning skena
Kabeluppfästning
Föremål Bakstycke
Dragavlastade
92% godkända
8% ej godkända
Om installationen
Paneler
Risen: RSM40-8-xxxMB
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
SolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Optimerare: Allmänt
Anmärkningar
1/5

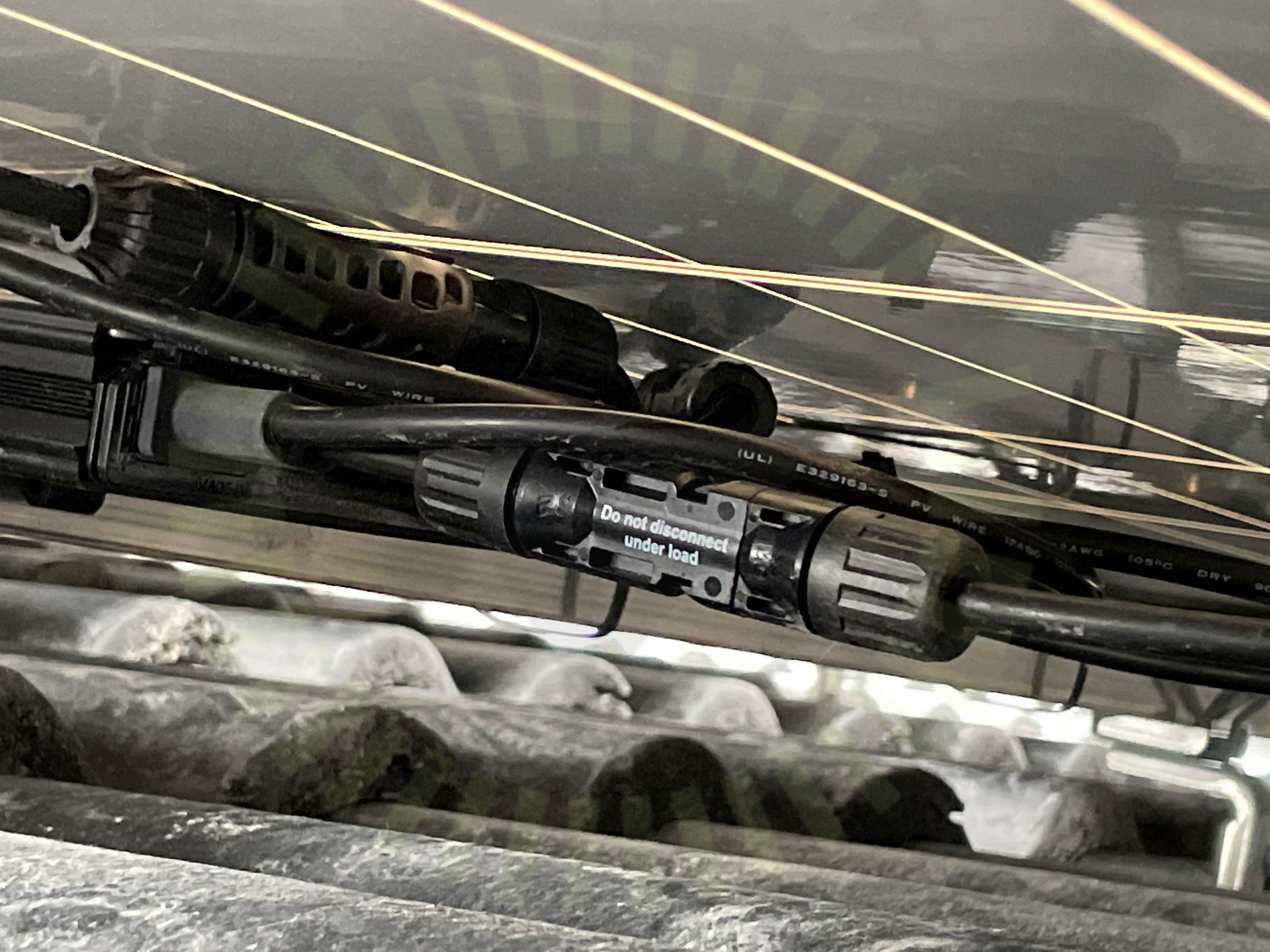

1.1 Dragavlastade
Inte godkänd
Hårt dragna kablar ut från optimeraren
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
2/25
2.1 Infästning skena
Inte godkänd
Klämman är inte ”iklickad” korrekt, gafflarna ligger inte emot skenans botten
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

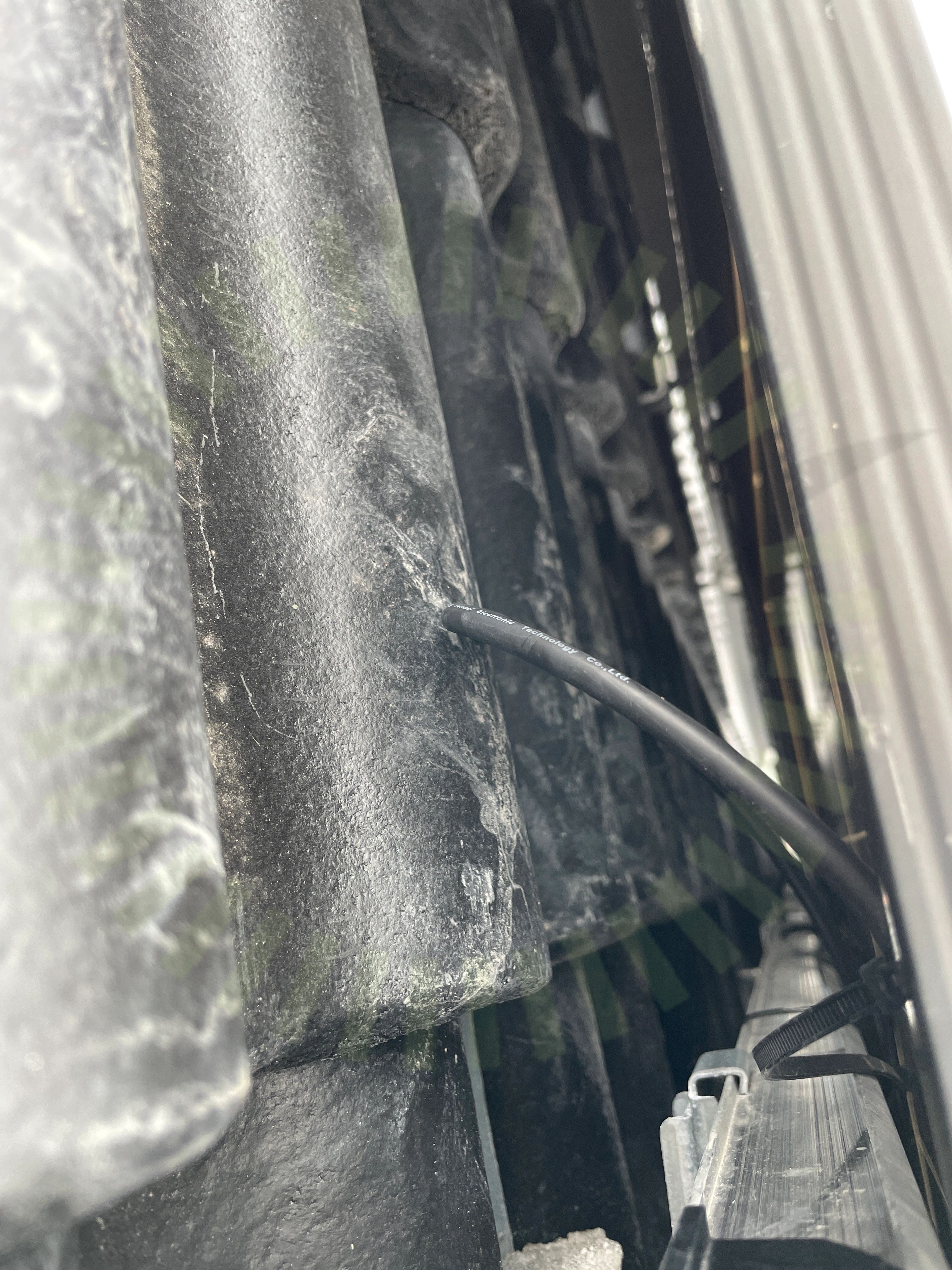

2.2 Kabeluppfästning
Inte godkänd
Hängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
22/25
Anpassade takpannor
Avstånd mellan takkrokar
Främmande material
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panel storlek
Panelens ramhöjd
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, Risen: RSM40-8-xxxMB
Anmärkningar
1/12

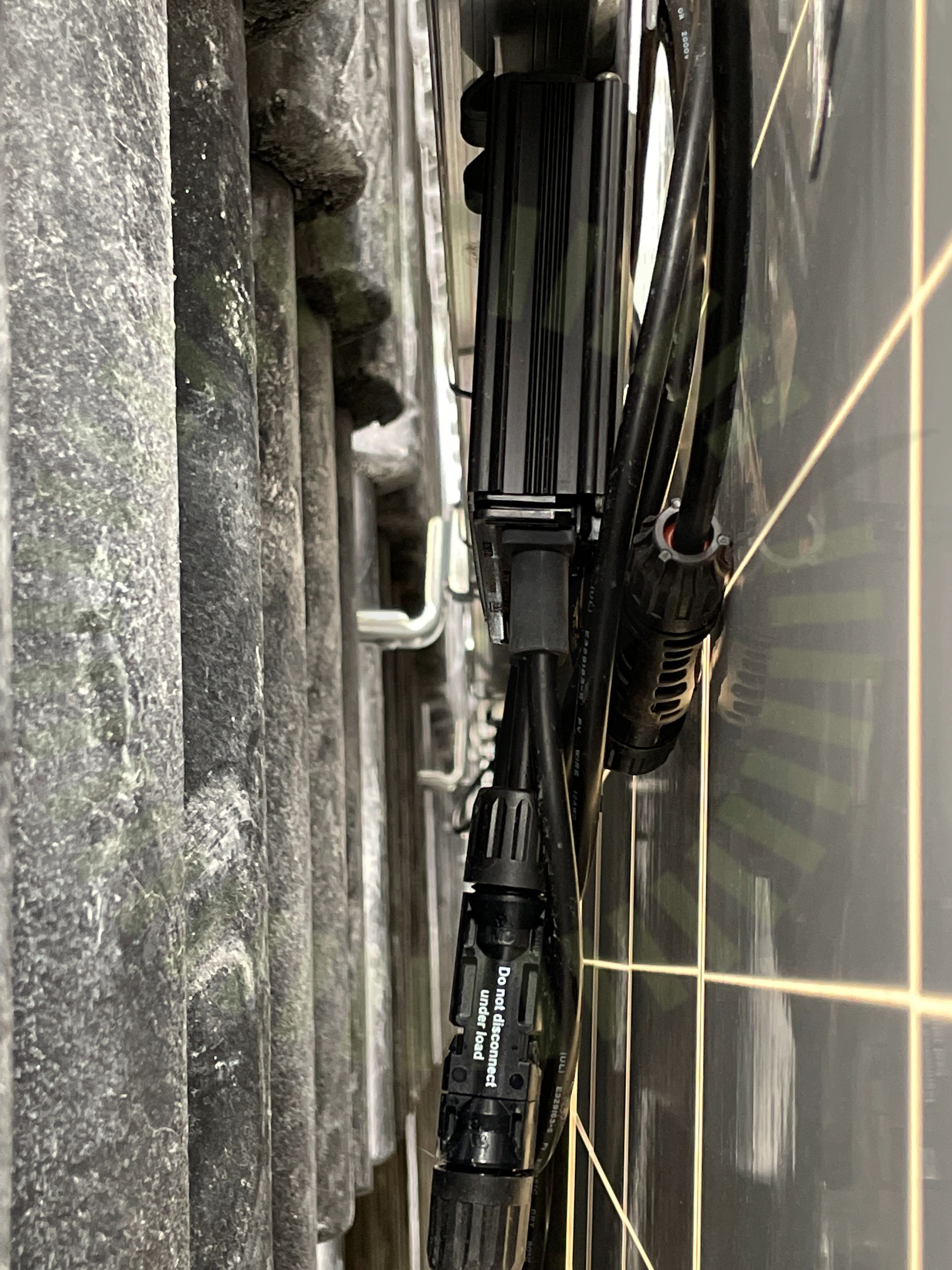

3.1 Föremål Bakstycke
Inte godkänd
Kontakt ligger mellan optimerare och panelens baksida och skapar tryck
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/12
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Höjdskillnad
Klämmans överlappning
Panelramar separerade
Separering av ramar
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/26
5.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
5.2 Strängschema
Inte godkänd
Strängschema saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
24/26
Infästning
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Förskruvning
Huvudsäkring
Kabel
Kontakter
Ledare fastspända
Märkning
Säkring
Utrymme
Ventilation
Vinkel
Värmeutveckling
