Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Skandica Solar

Datum

30 oktober 2023

Ort

MÖLNLYCKE, Västra Götalands län
Växelriktarens IP klassning
Placering Säkerhetsbrytare
Avstånd närliggande objekt
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7

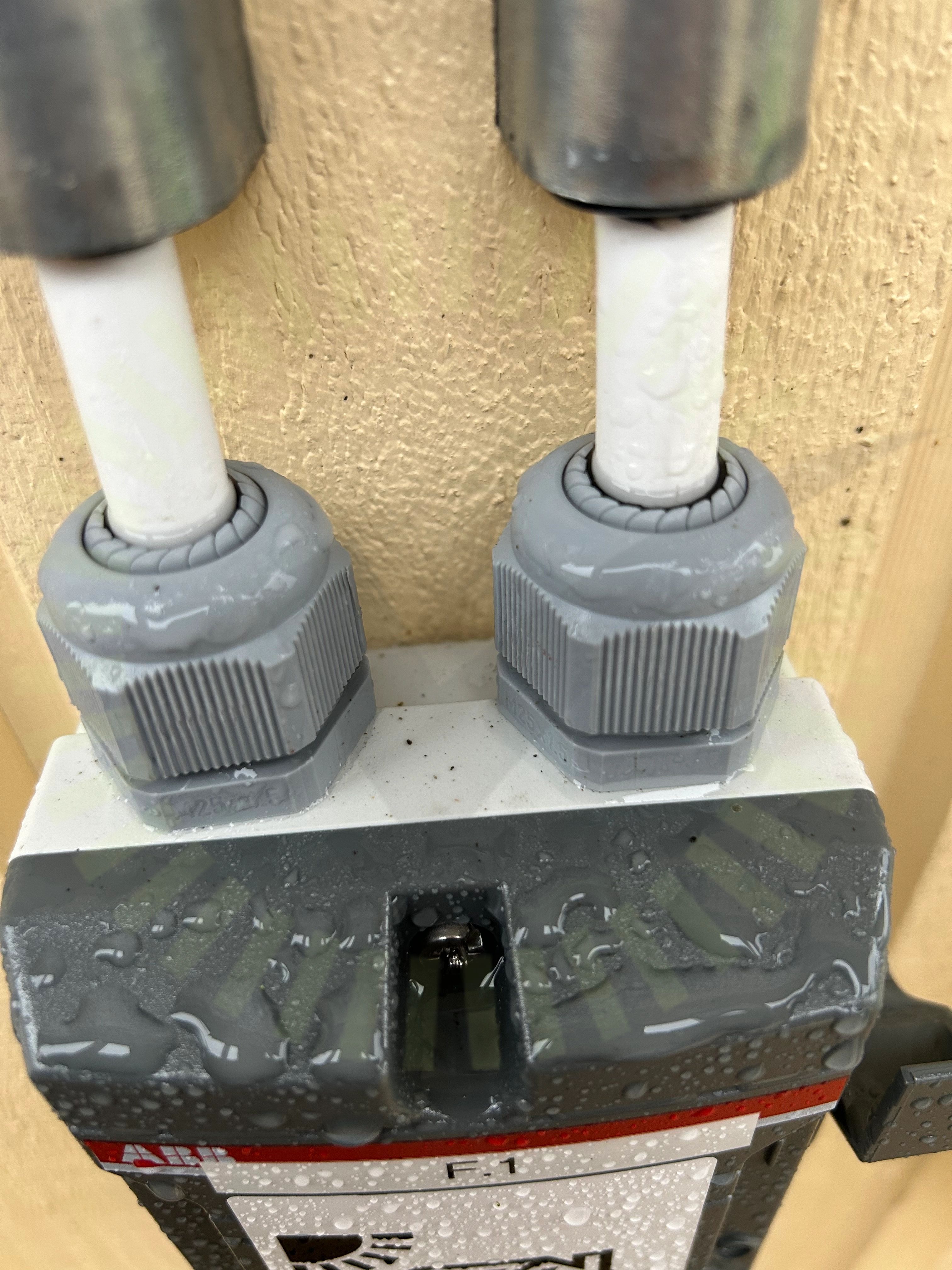

Placering Säkerhetsbrytare

2.1 Placering Säkerhetsbrytare

Inte godkänd

Placering utgör risk för vatteninträngning ovanifrån. Rekommenderas att gå in med kabel underifrån för att undvika vattenintag.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

22/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Varselmärkning

Anmärkningar

1/5

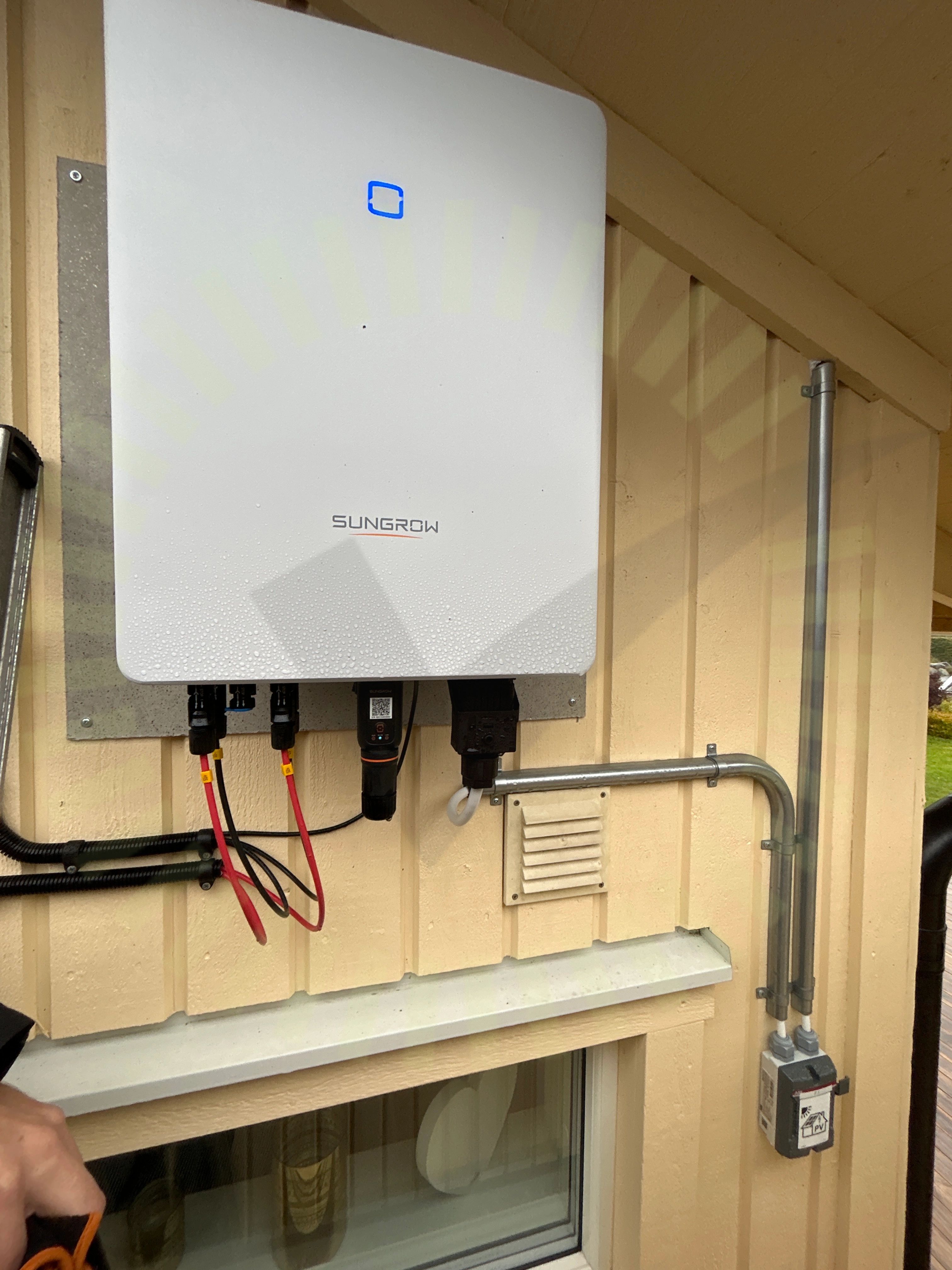

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/35

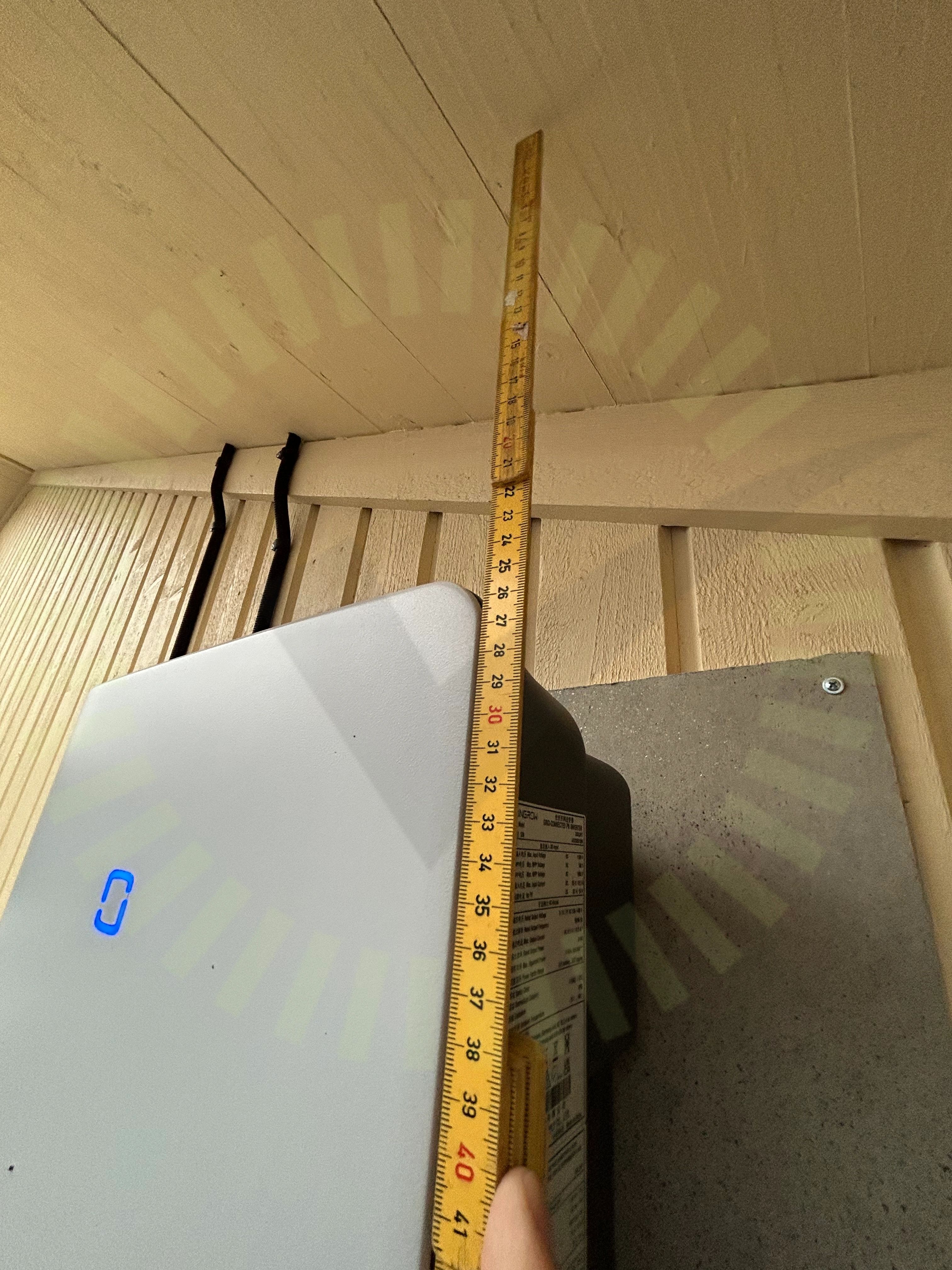

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

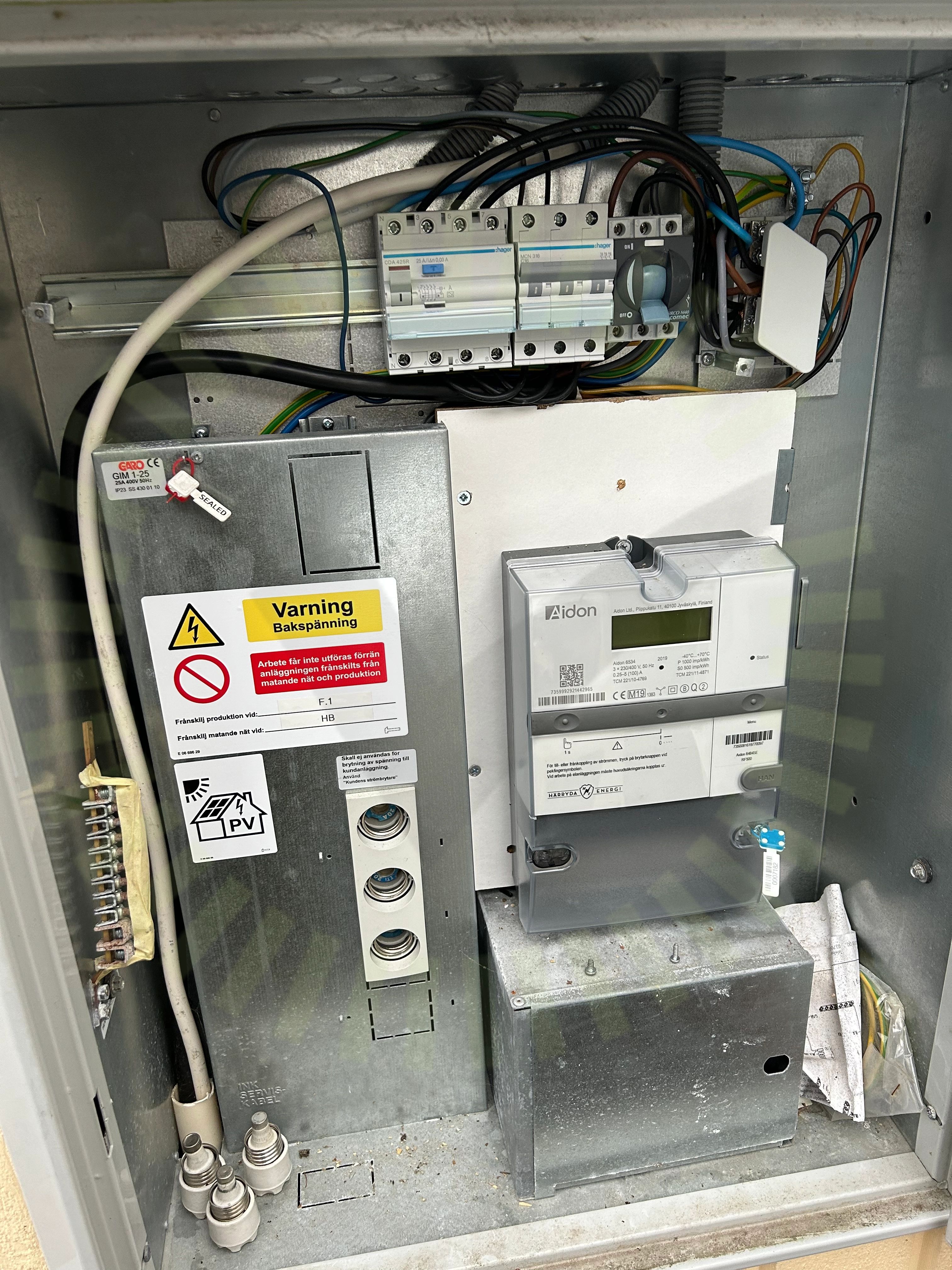

Dubbel matning

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

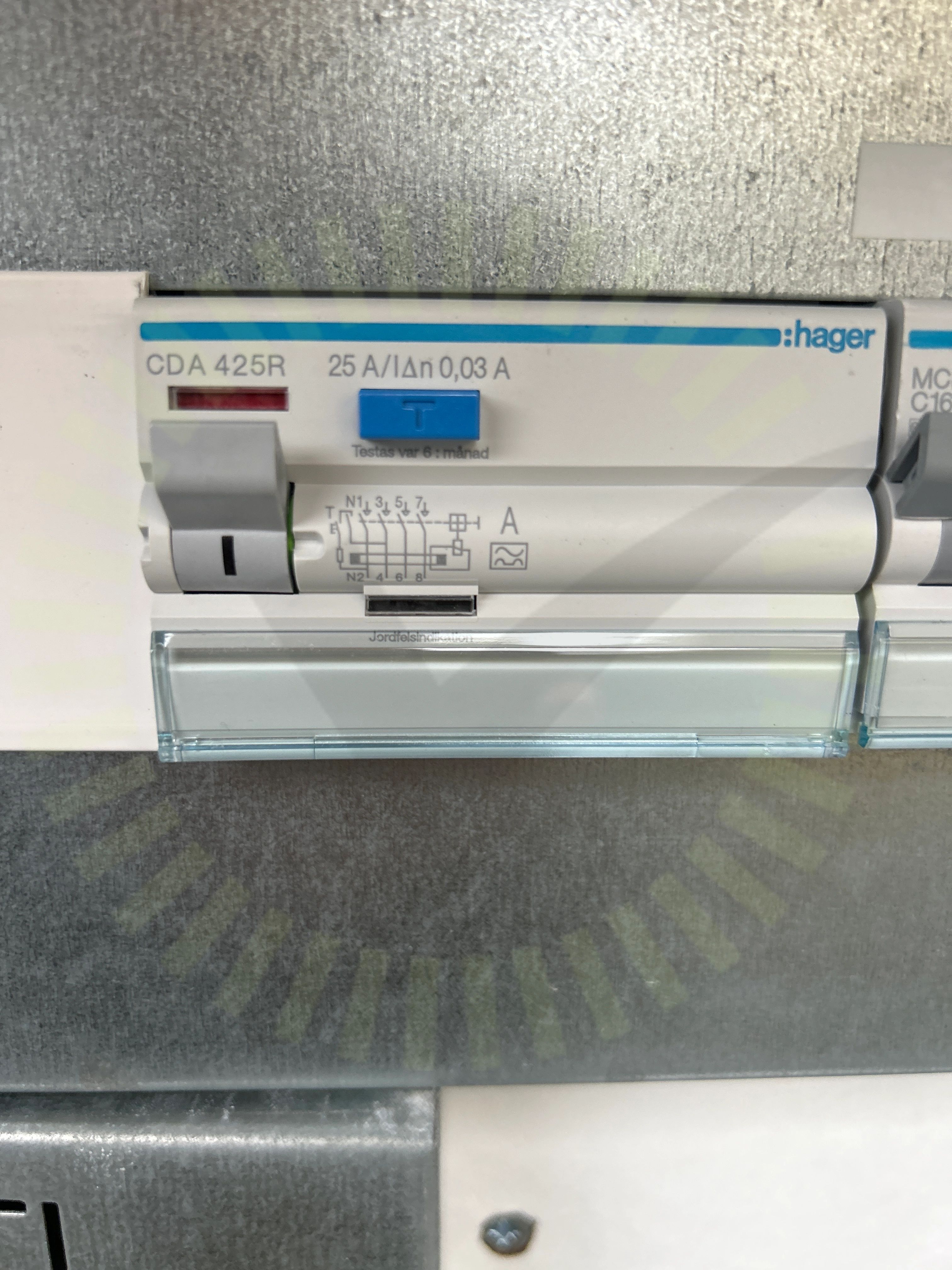

Jordfelsbrytare

6.3 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34
Jordning av chassi

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

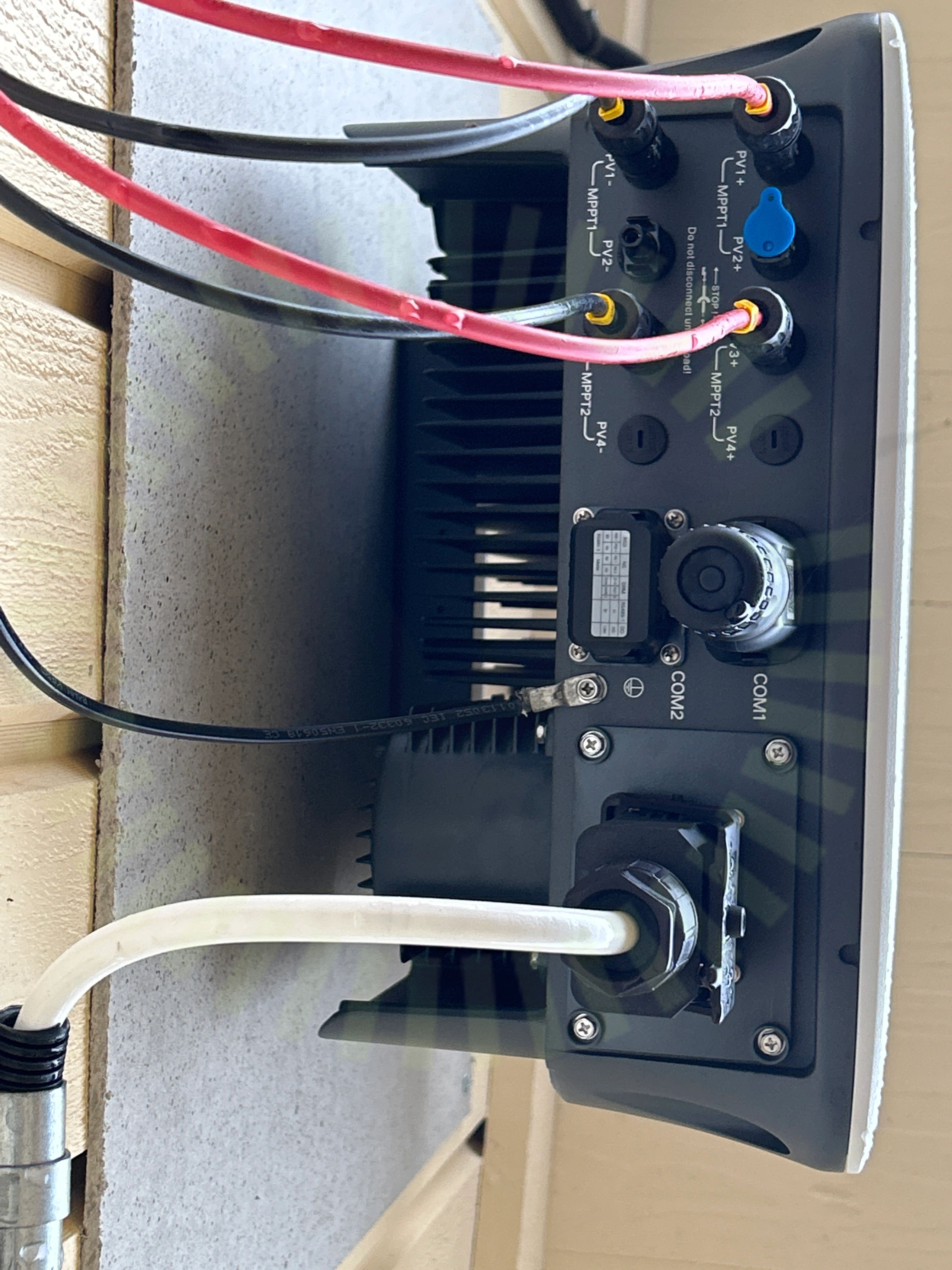

Växelriktarens IP klassning

6.5 Växelriktarens IP klassning

Inte godkänd

Oanvända ingångar på växelriktaren har inte tätats.

Godkända kontrollpunkter

30/35
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt material
