Besiktningsrapport

9.0

Installation av

Sesol

Datum

10 november 2023

Ort

Floda, Västra Götalands län

Stress på kontakter

Skenornas infästning

Klämmornas överlappning

+ 8

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HTB (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (8)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Longi: LR5-54HTB

Anmärkningar

5/17

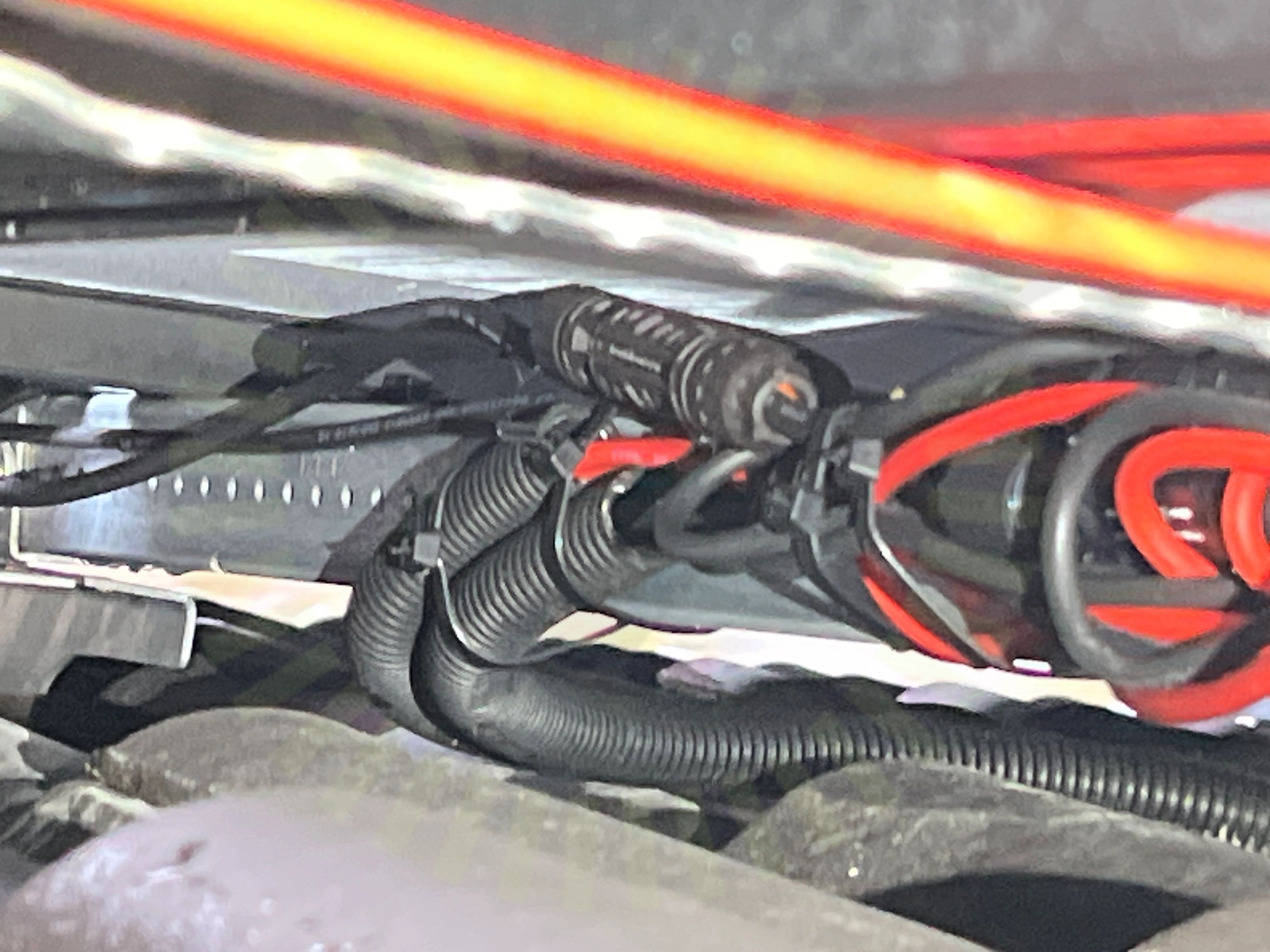

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

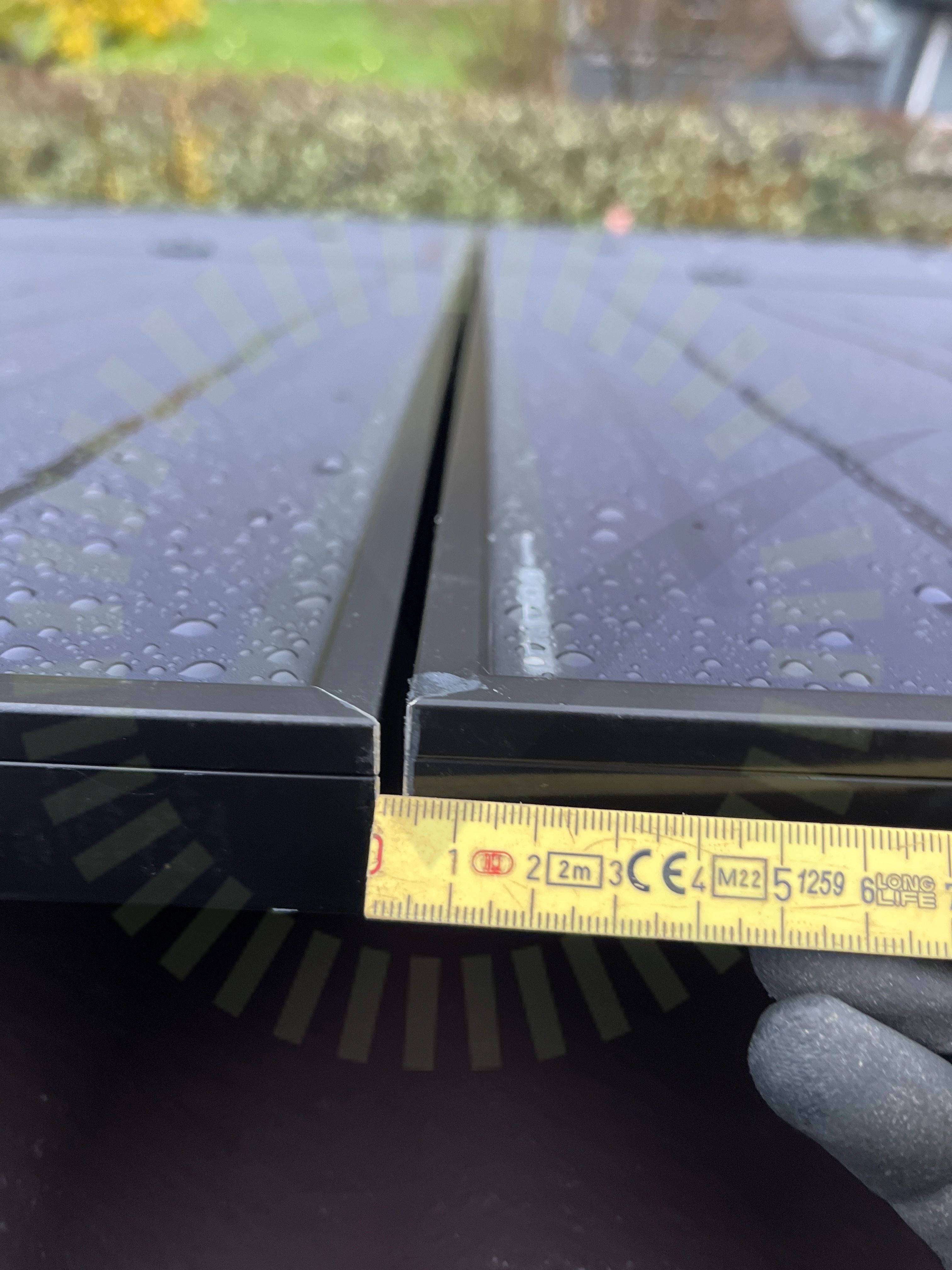

2.2 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

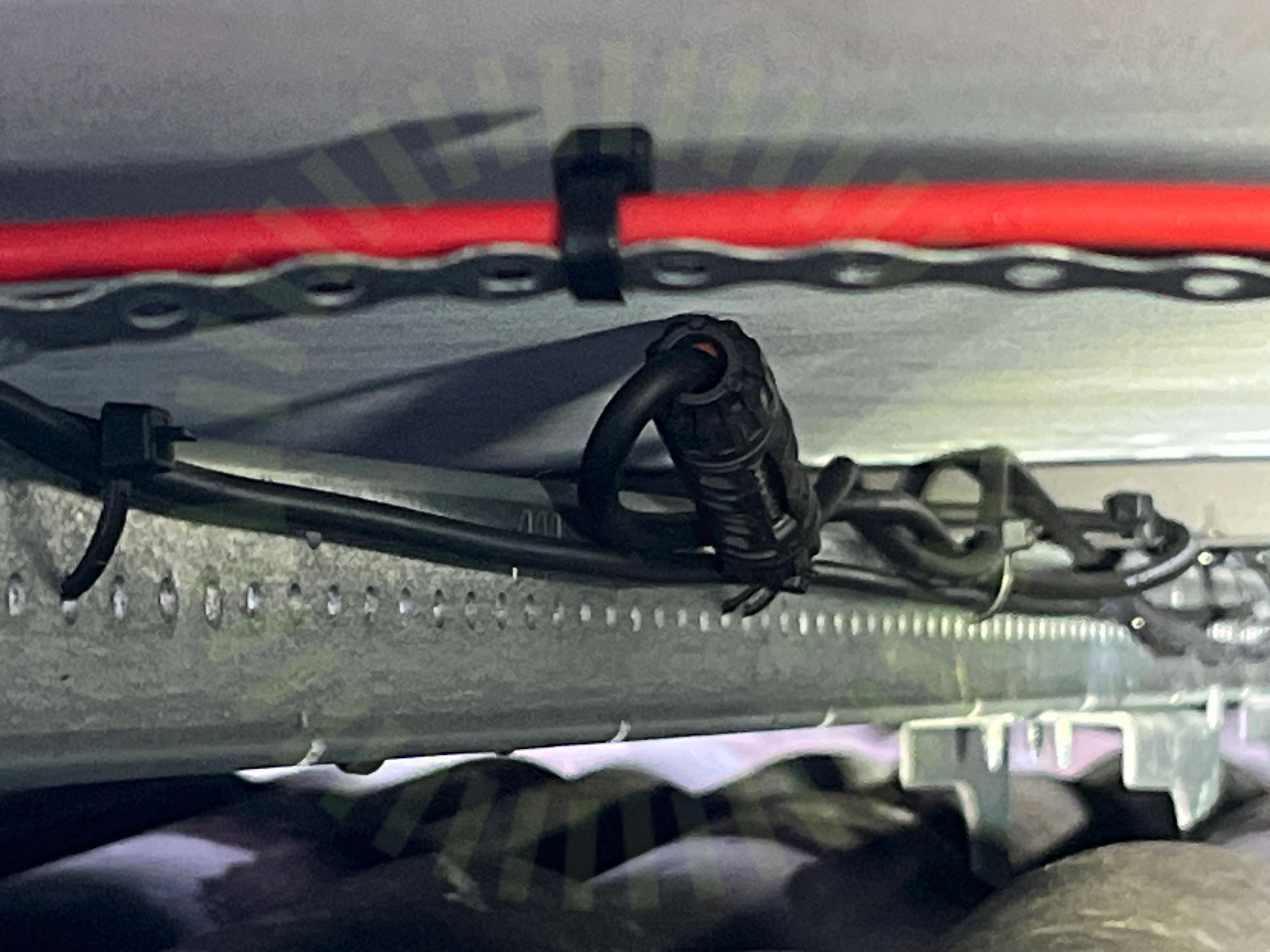

2.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

2.4 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

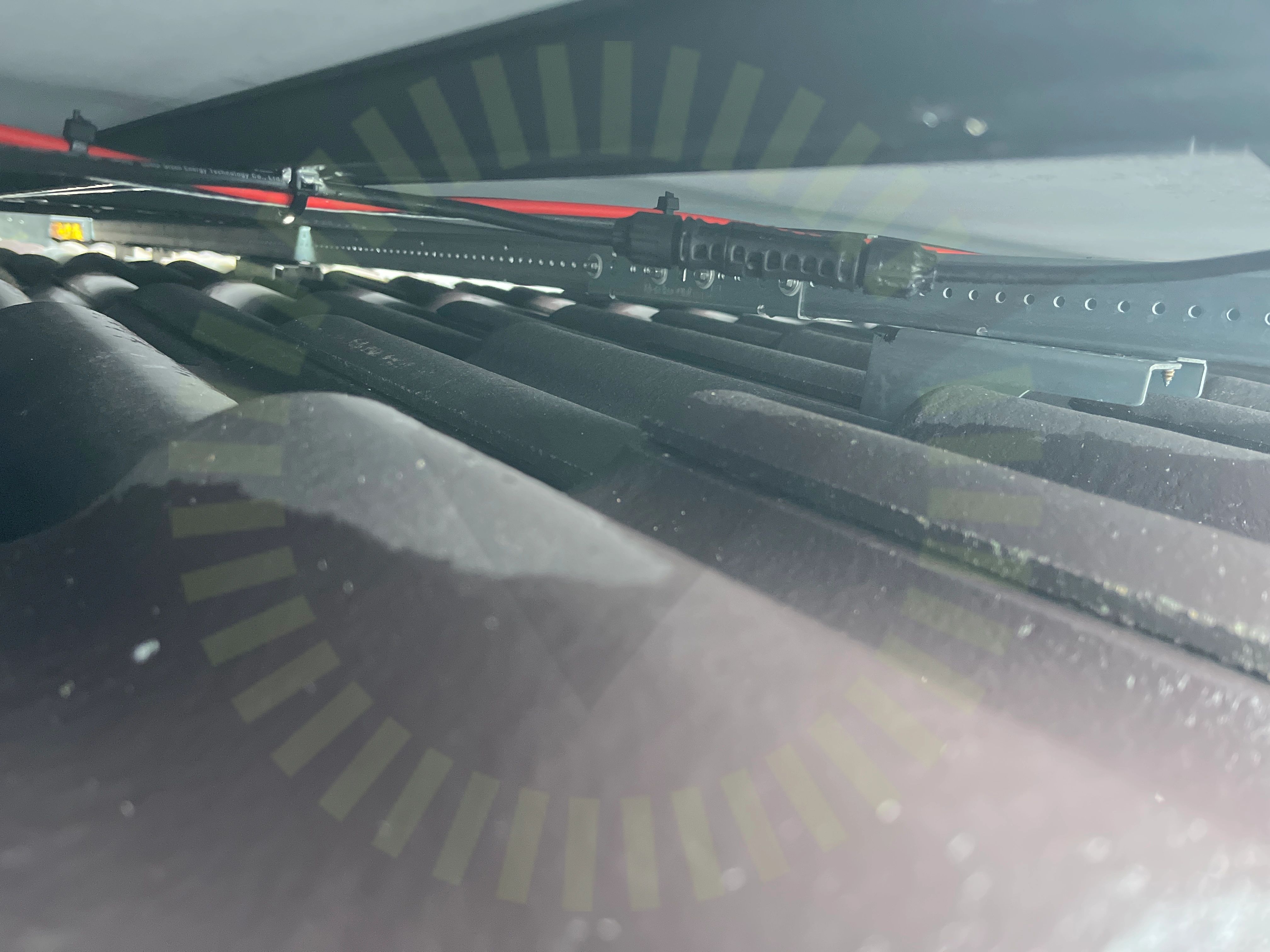

2.5 Stress på kontakter

Inte godkänd

Kontakter hänger fritt i luften, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Överlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

6/22

3.1 Klämmornas överlappning

Inte godkänd

Panelram är inte tillräckligt bred för att klämma ska sitta korrekt.

Nordmount: produktblad-NM Hyper Mid/End Clamp

3.2 Skenornas infästning

Inte godkänd

Skenan har inte fästs korrekt och sitter därför löst.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

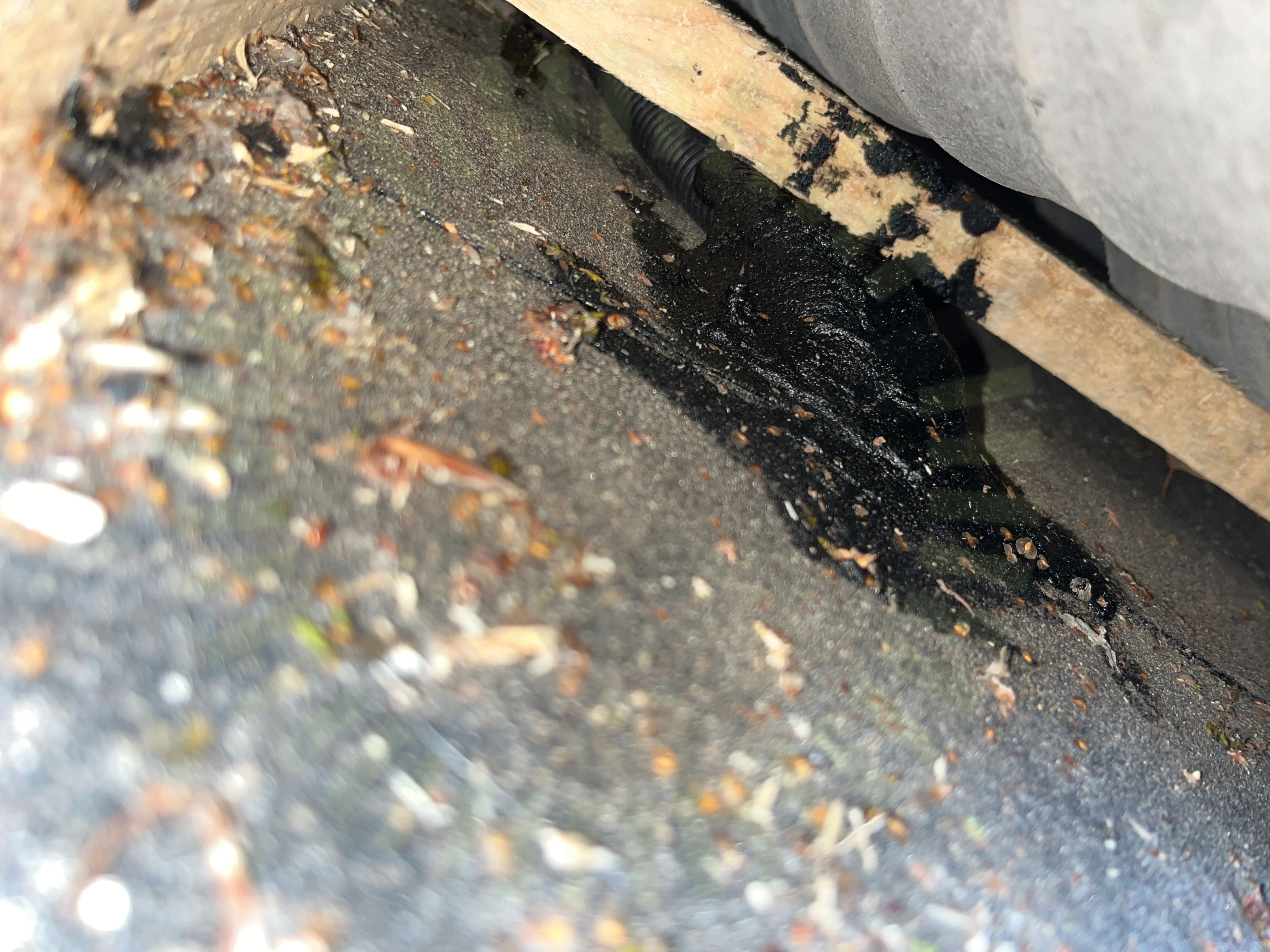

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

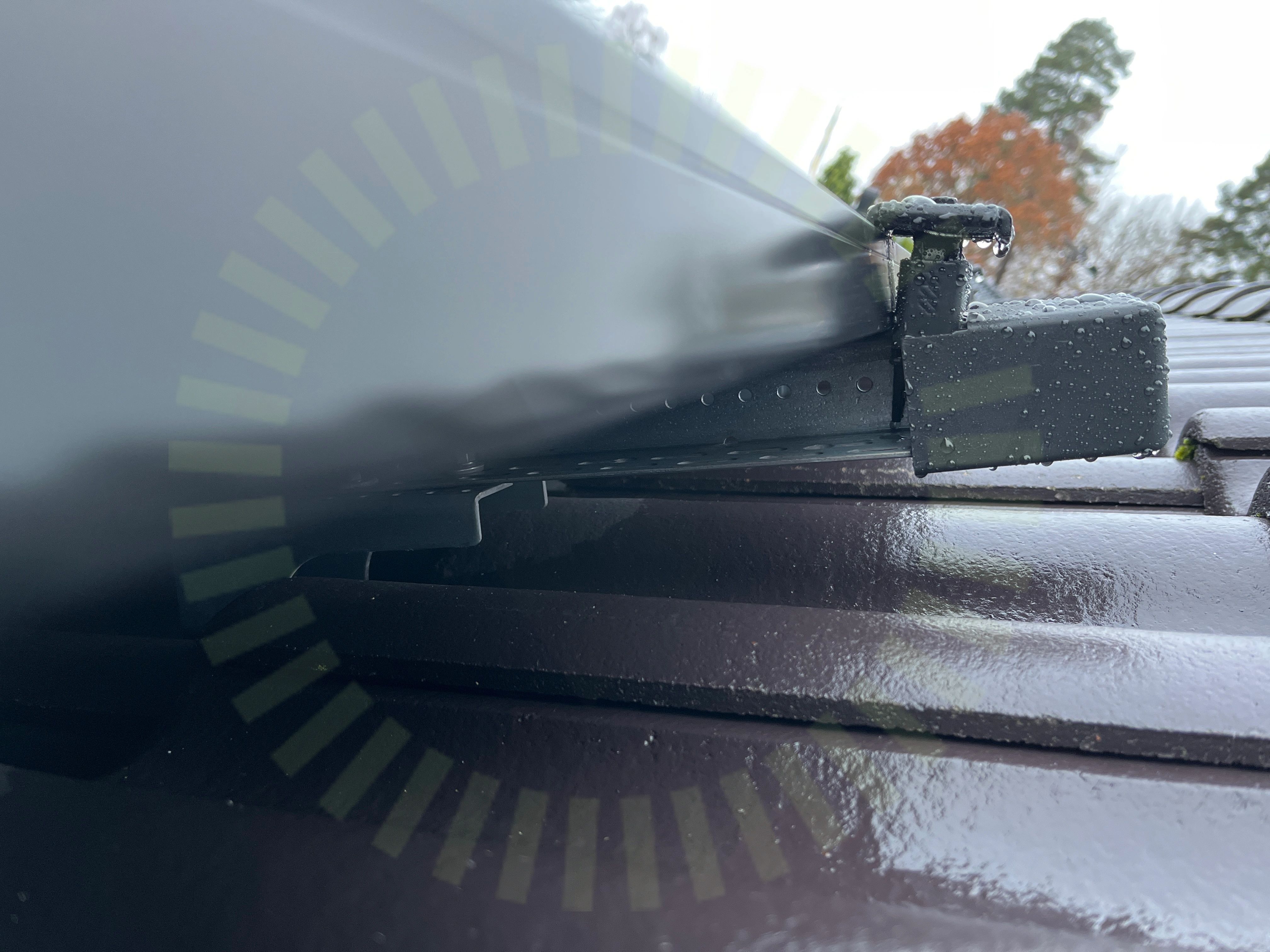

3.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

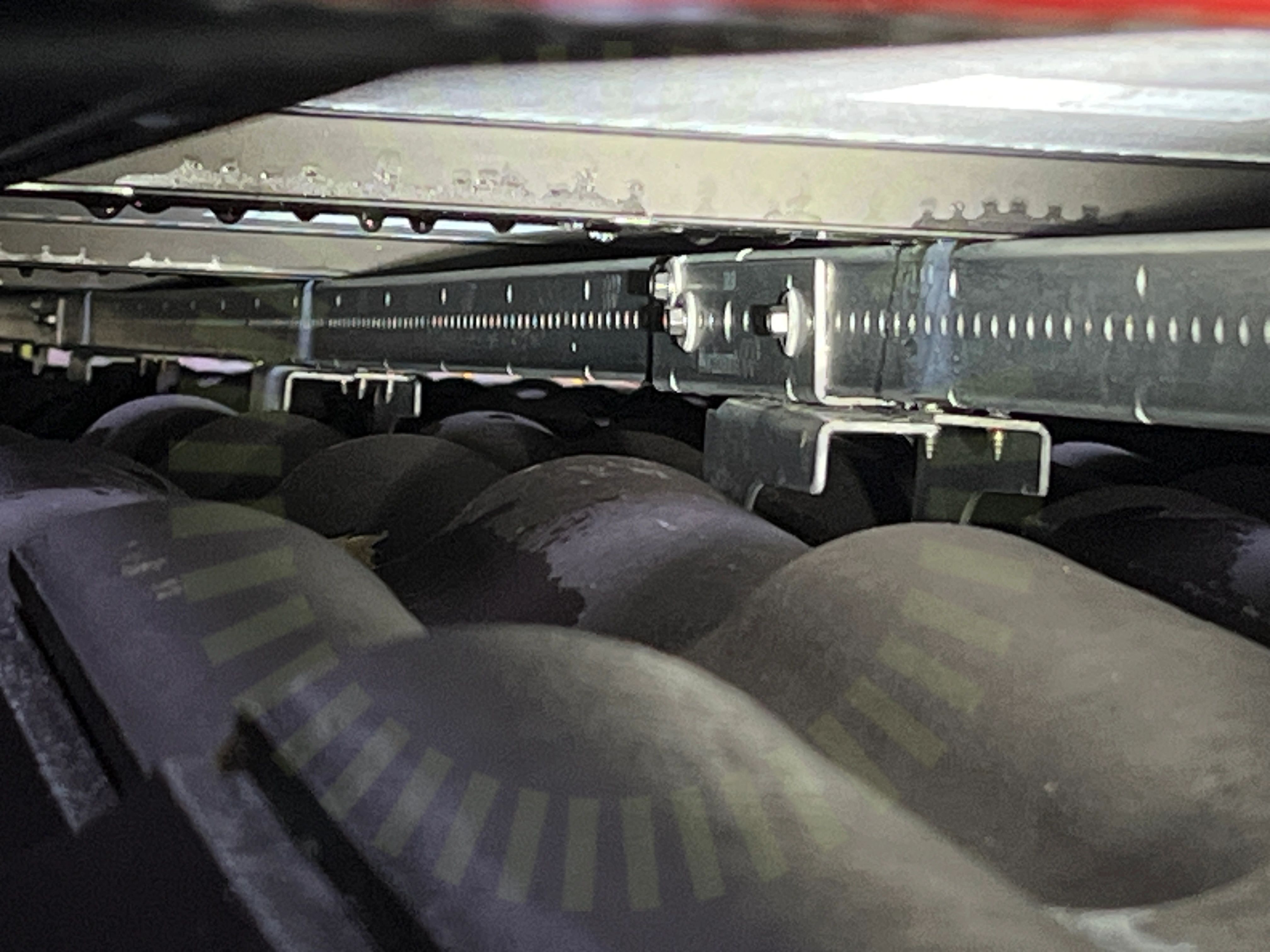

3.5 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte komplett, det saknas takhöjd, lutning osv.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

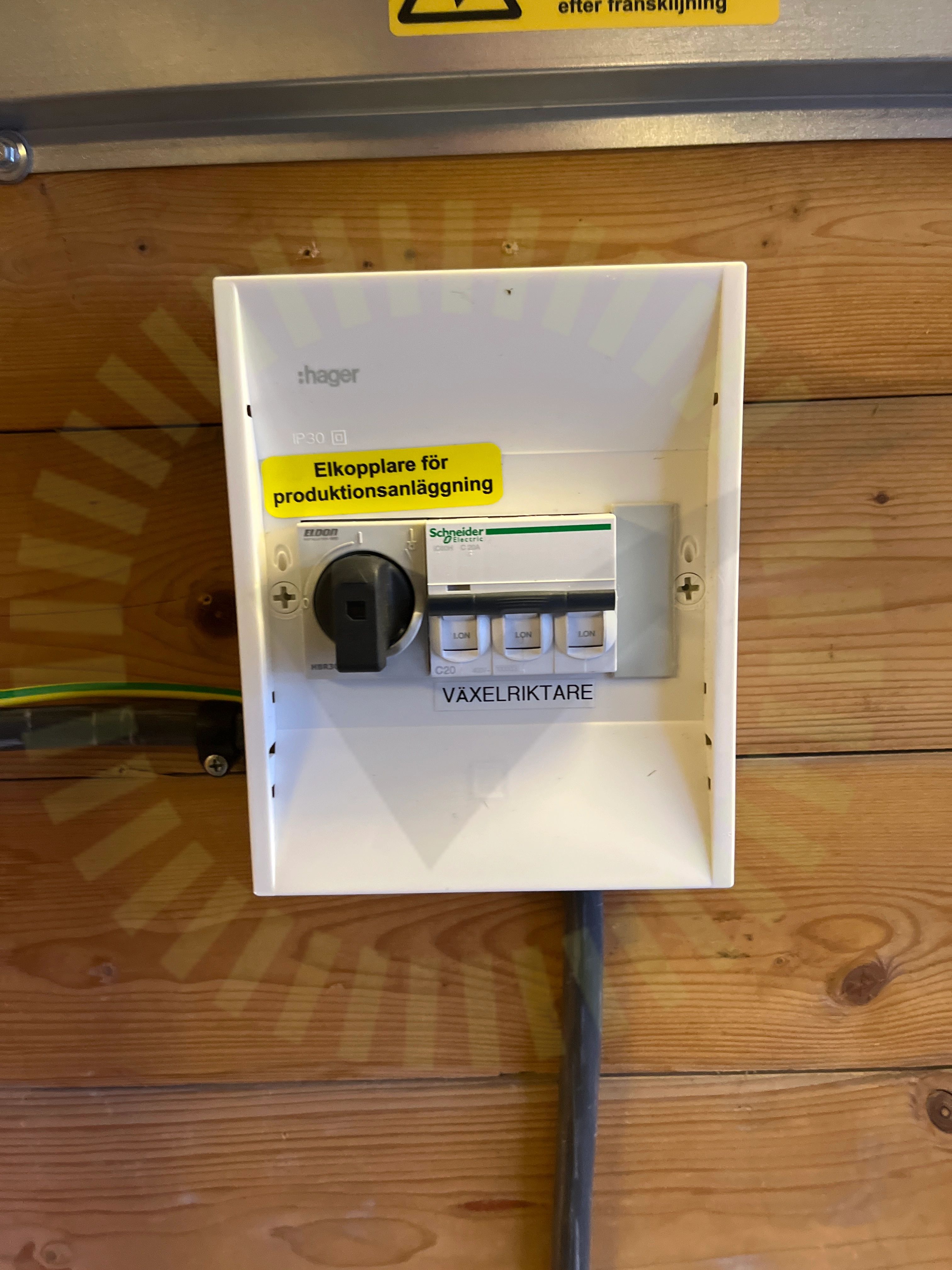

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
