Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Svea Solar

Datum

22 januari 2024

Ort

Furulund, Skåne län
Batteri PE
Jordning av chassi
DC Kablage förläggning
90% godkända10% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/13
Batteri PE

1.1 Batteri PE

Inte godkänd

Jordkabel är av fel färgval. Ska vara grön/gul efter hela sin längd.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

Godkända kontrollpunkter

12/13
Avstånd till växelriktareBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Varselmärkning

Anmärkningar

1/4

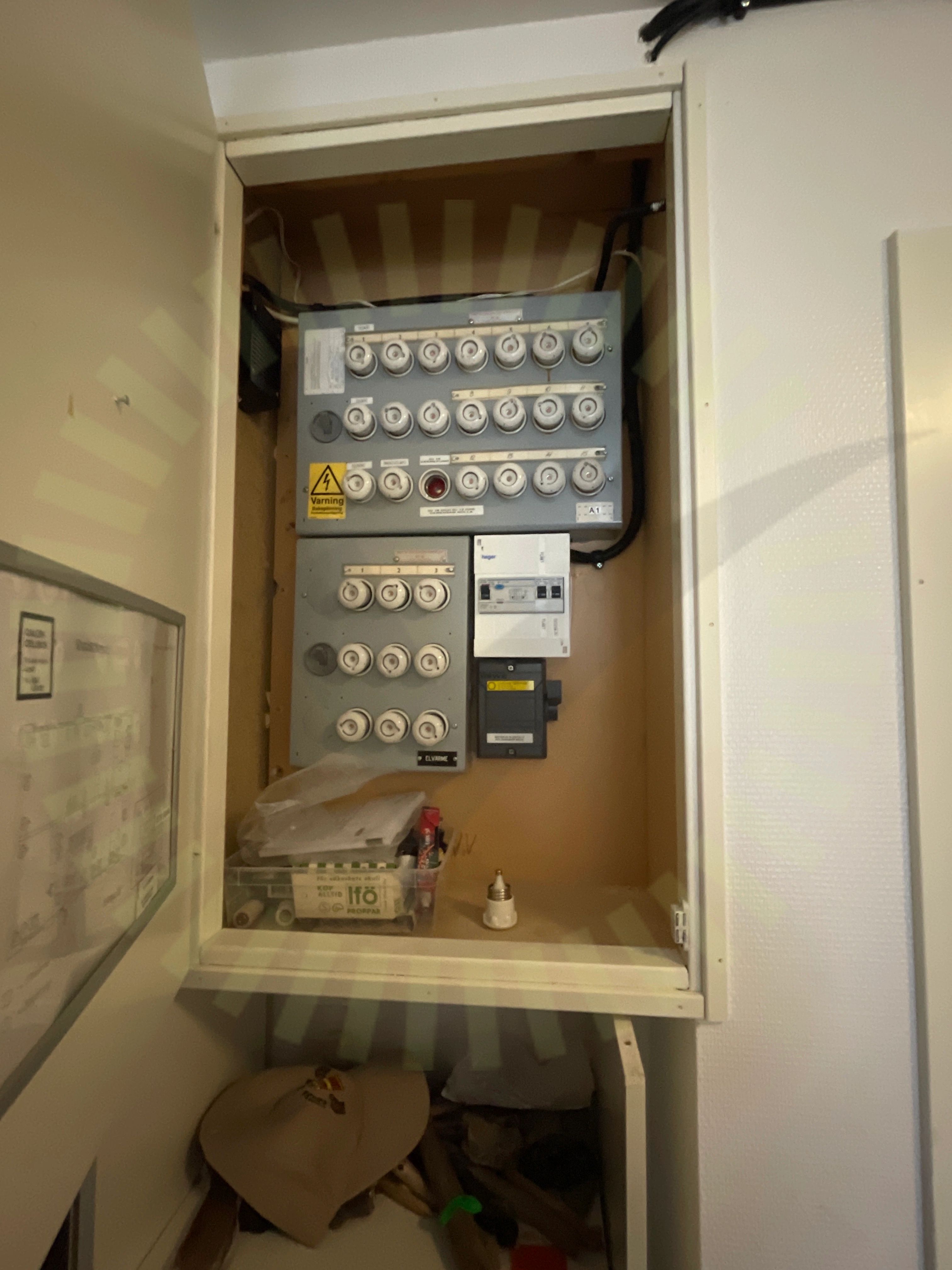

Informering av solceller

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på undercentral samt husets huvudcentral. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

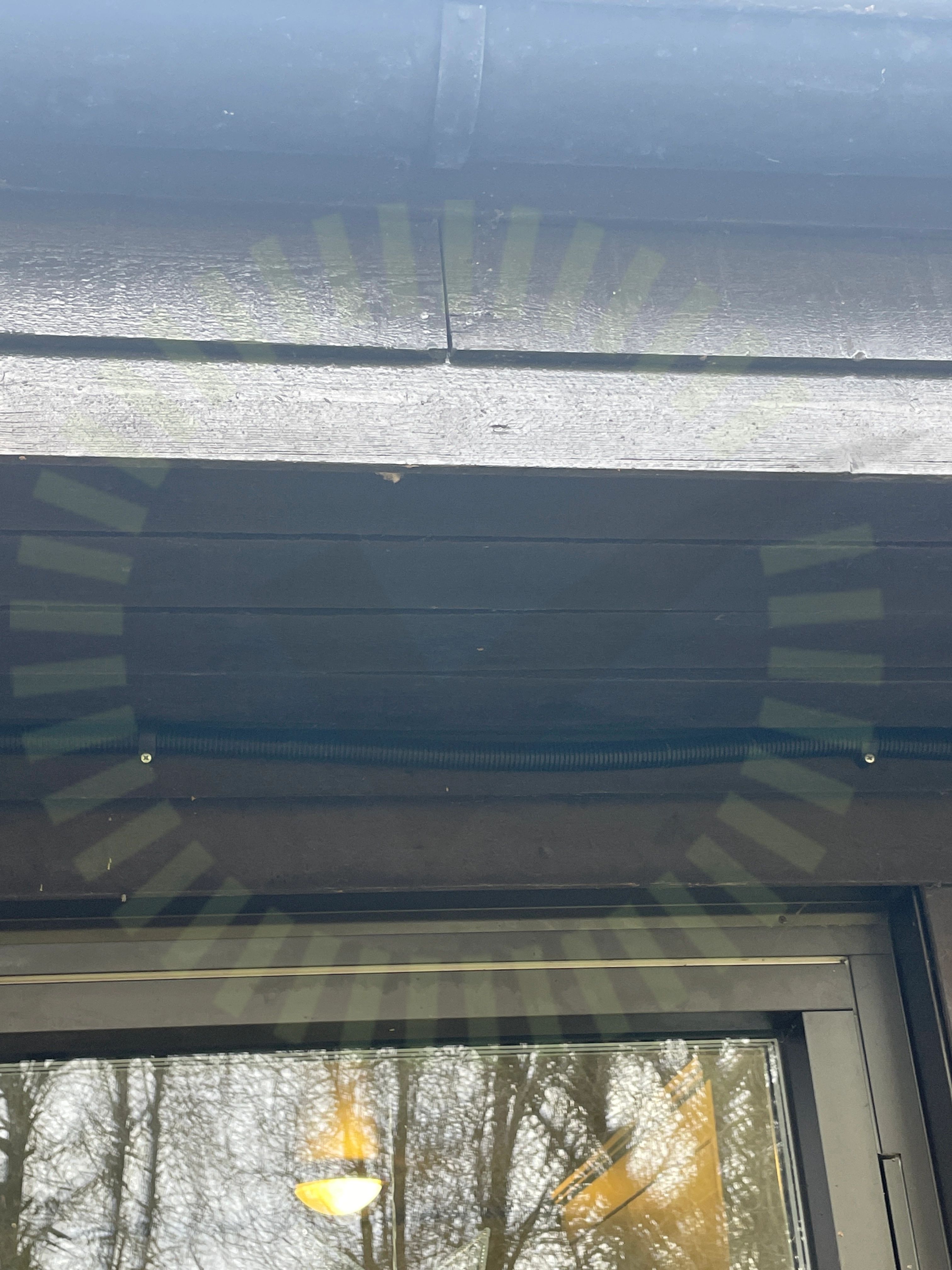

DC Kablage förläggning

3.1 DC Kablage förläggning

Inte godkänd

Slang för DC kablage är inte uppfäst så det har tillräckligt stöd.

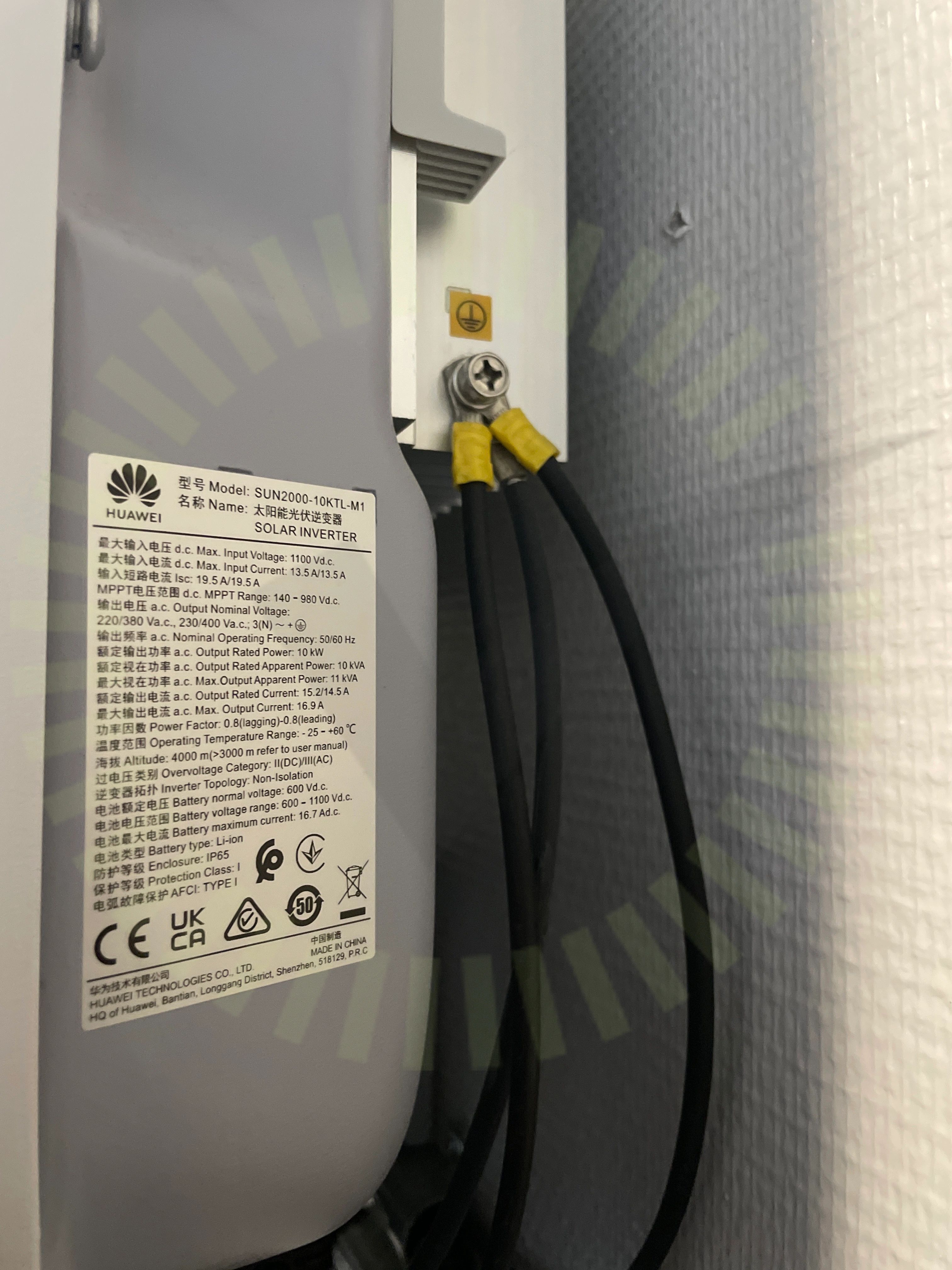

Jordning av chassi

3.2 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

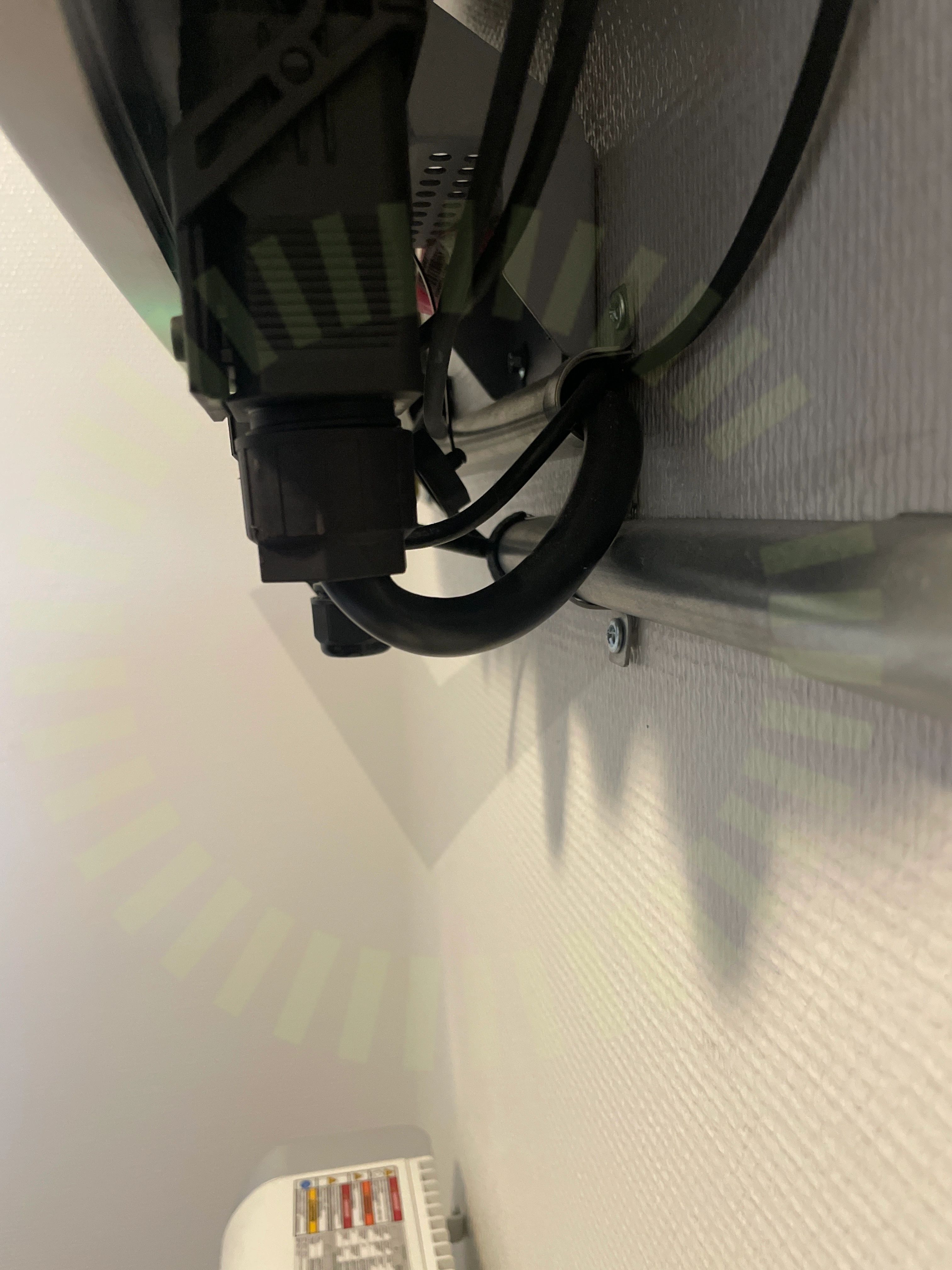

Kablagets böjradie

3.3 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

32/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
DC Max Ström
