Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

Kopernicus

Datum

19 december 2023

Ort

Båstad, Skåne län
Fasskena
PEN-ledare
Ändklämmor skena
84% godkända16% ej godkända

Om installationen

PanelerSolarWatt: Classic AM 2.0 black
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörÖverspänningsskydd DC
Kopernicus

Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Plåttak, SolarWatt: Classic AM 2.0 black

Anmärkningar

5/15
Förbindelse av kontakter

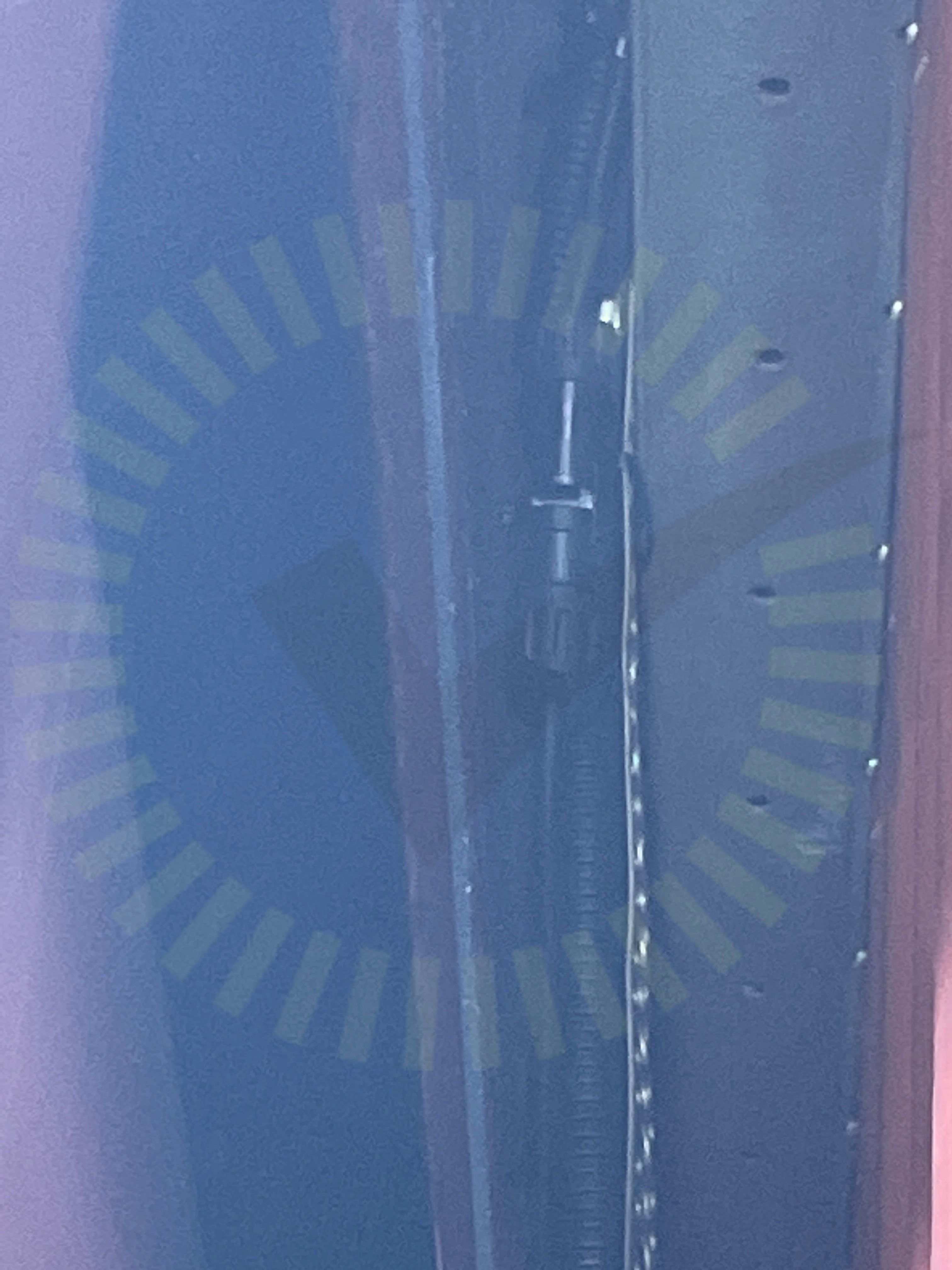

2.1 Förbindelse av kontakter

Inte godkänd

DC kontakter ska ej bottnas.

STÄUBLI MA231 ver 03.2023 sid 10
Klämmornas överlappning

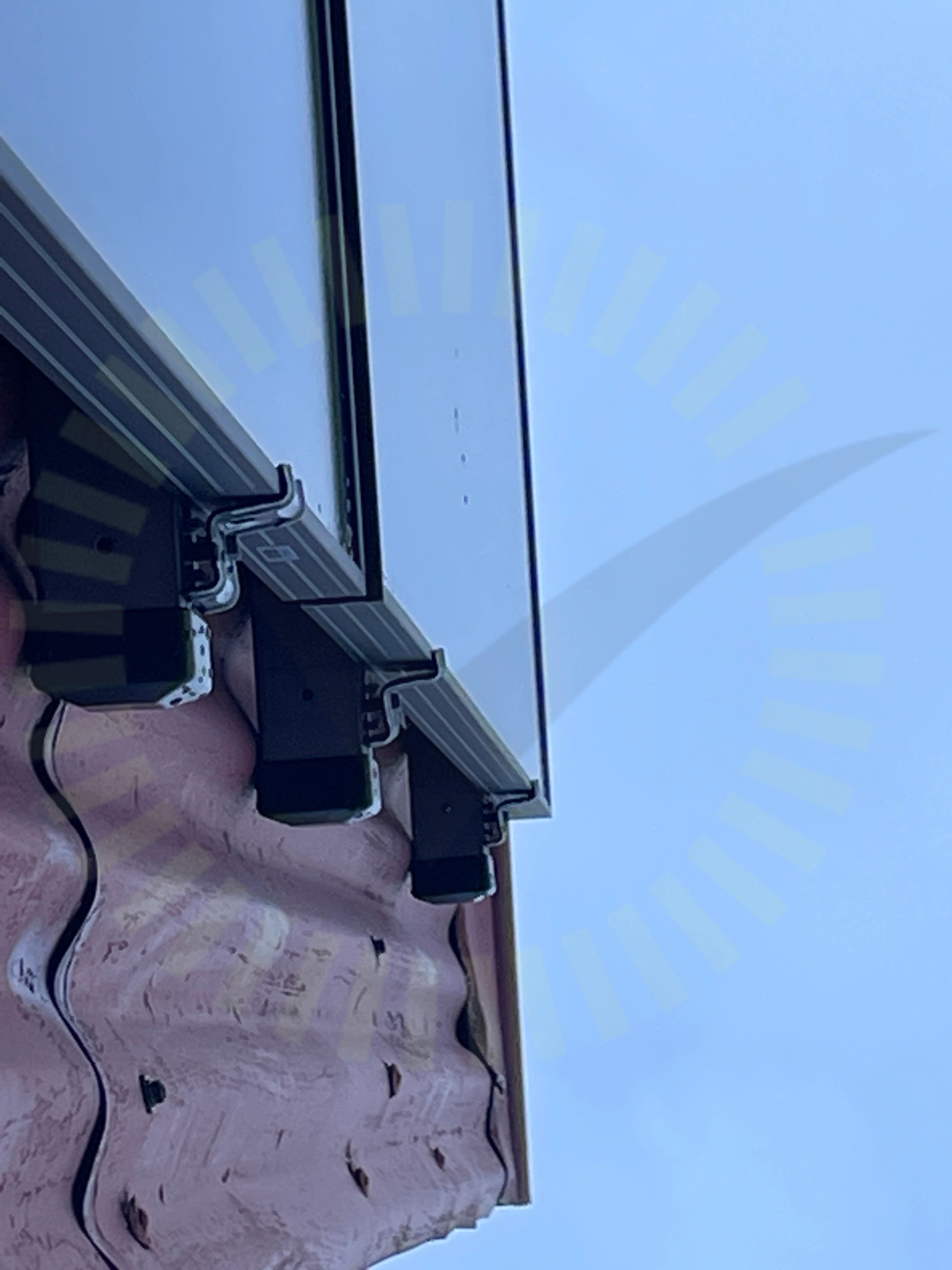

2.2 Klämmornas överlappning

Inte godkänd

Ändklämma är vriden och överlappar inte korrekt med ramen.

Kontaktdon

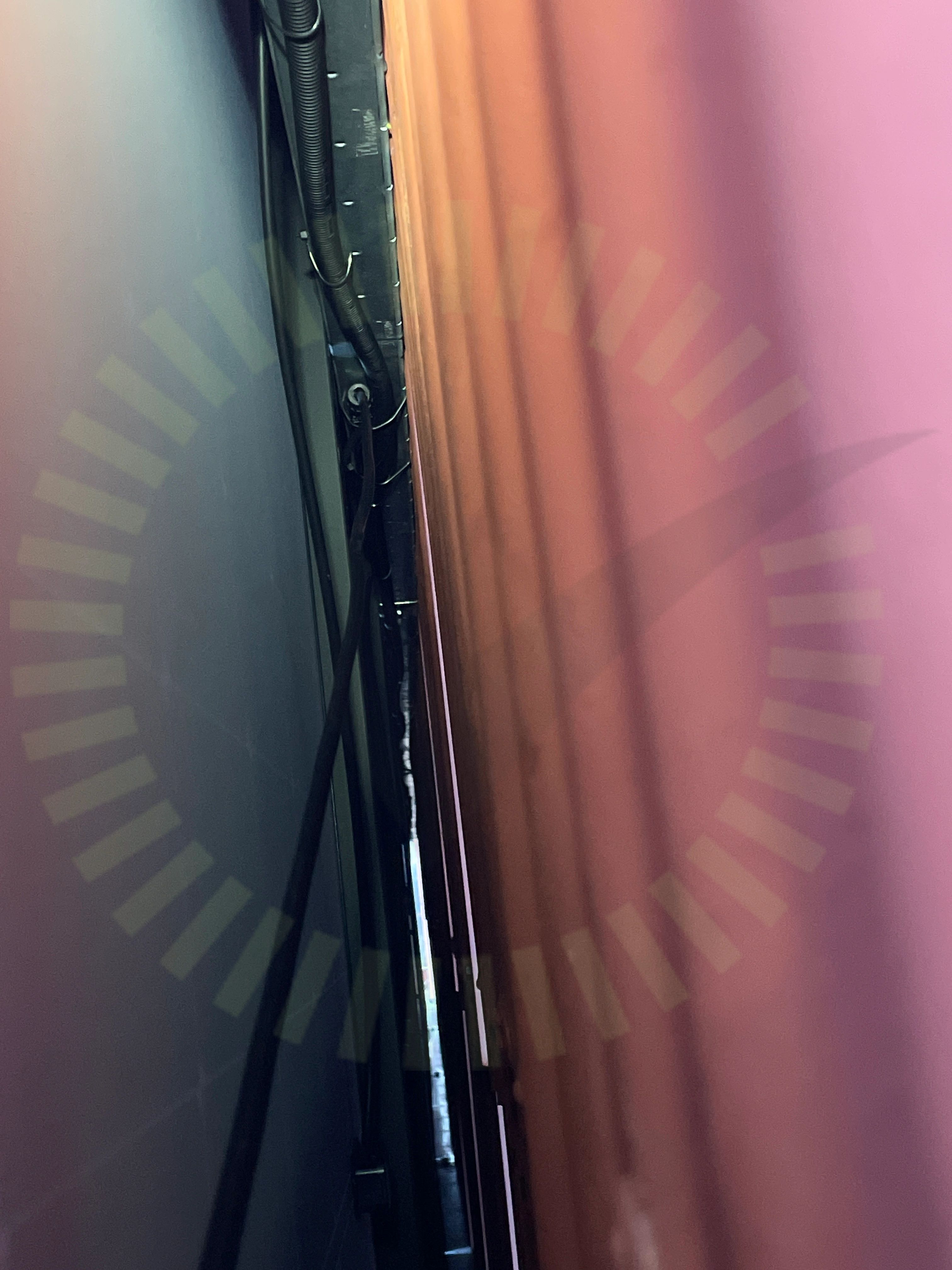

2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4
Kopplingslåda böjradie

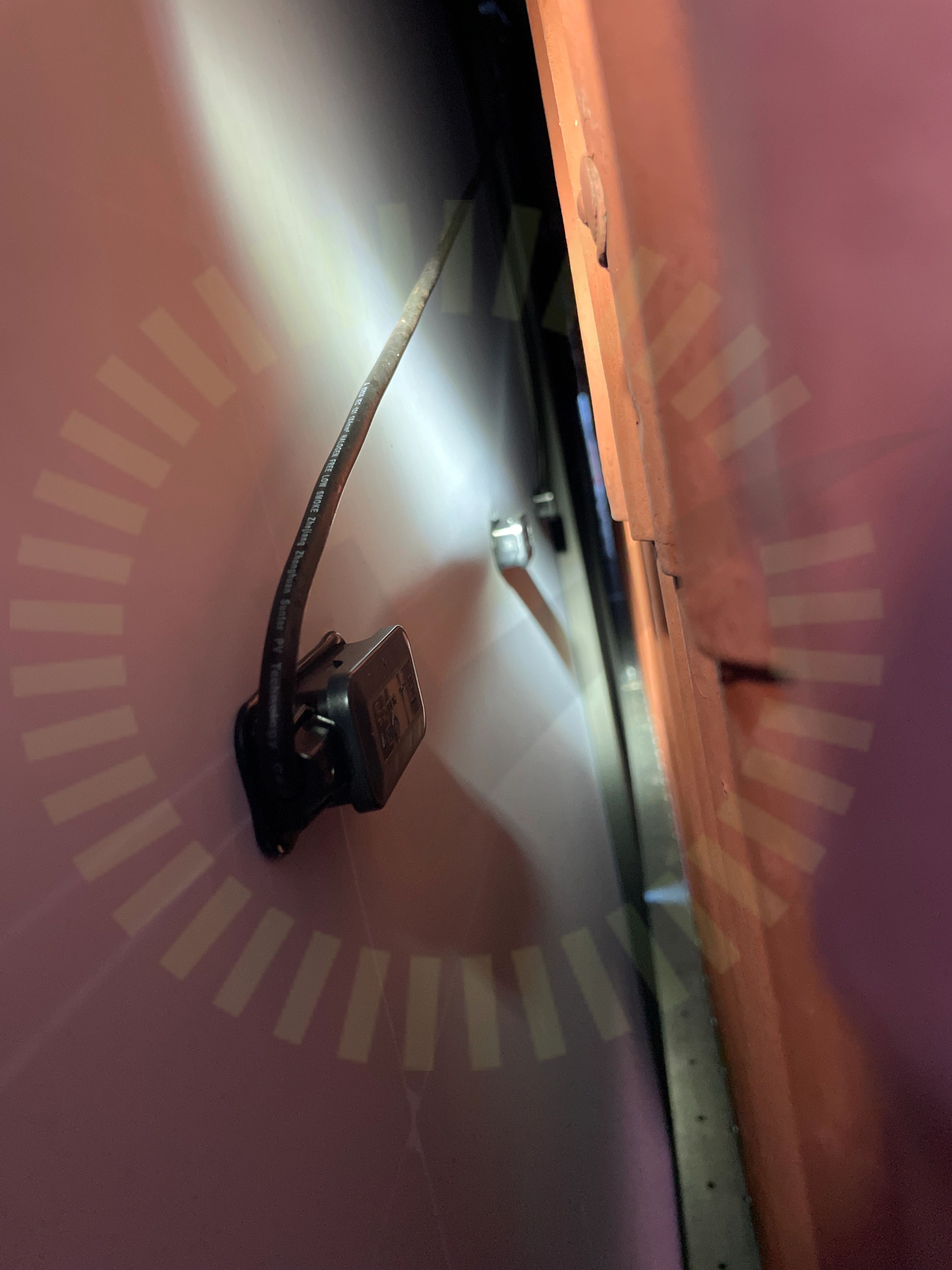

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag. Drar från kontakt till kopplingsdosa.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

10/15
DräneringshålFöremål mot bakstyckeKlämmornas placeringKontaktyta klämmaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Plåttak, Weland Stål: Plåttak Långskena

Anmärkningar

2/15

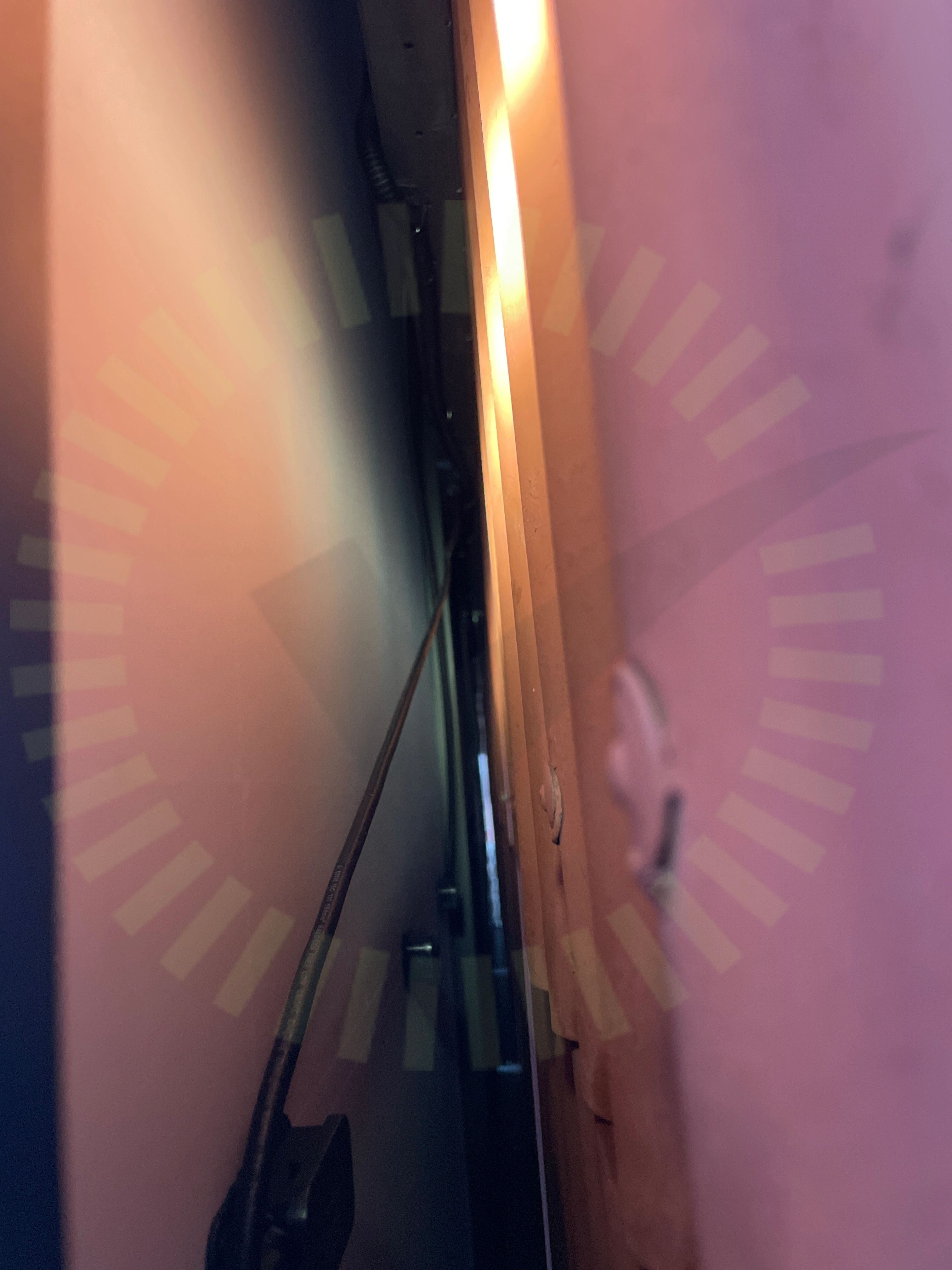

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Detta gäller kablar ut från panelens kopplingsdosa.

SS 436 40 00 (712.522.101)
Ändklämmor skena

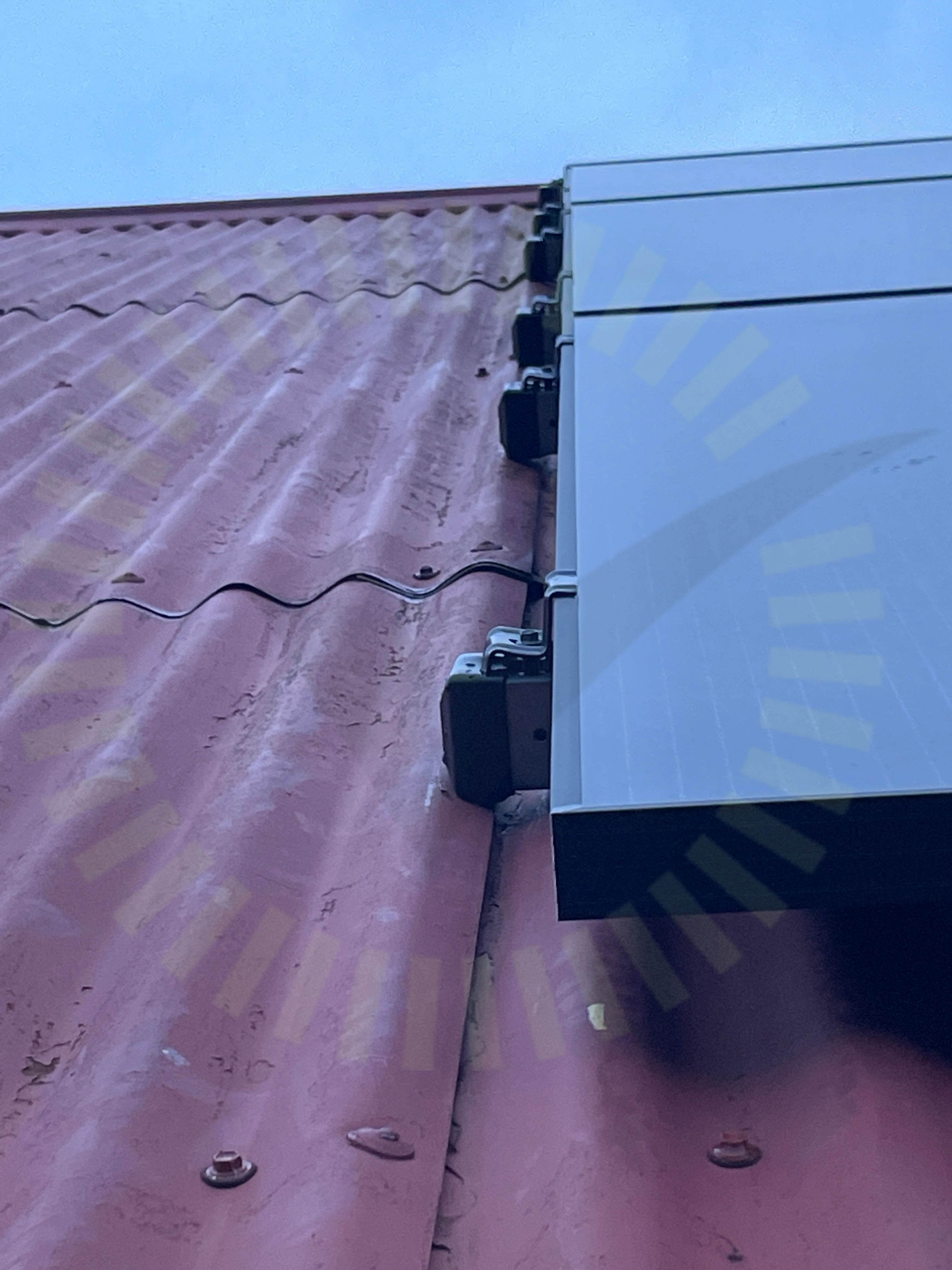

3.2 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

12/15
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/15
Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

4/8
Fasskena

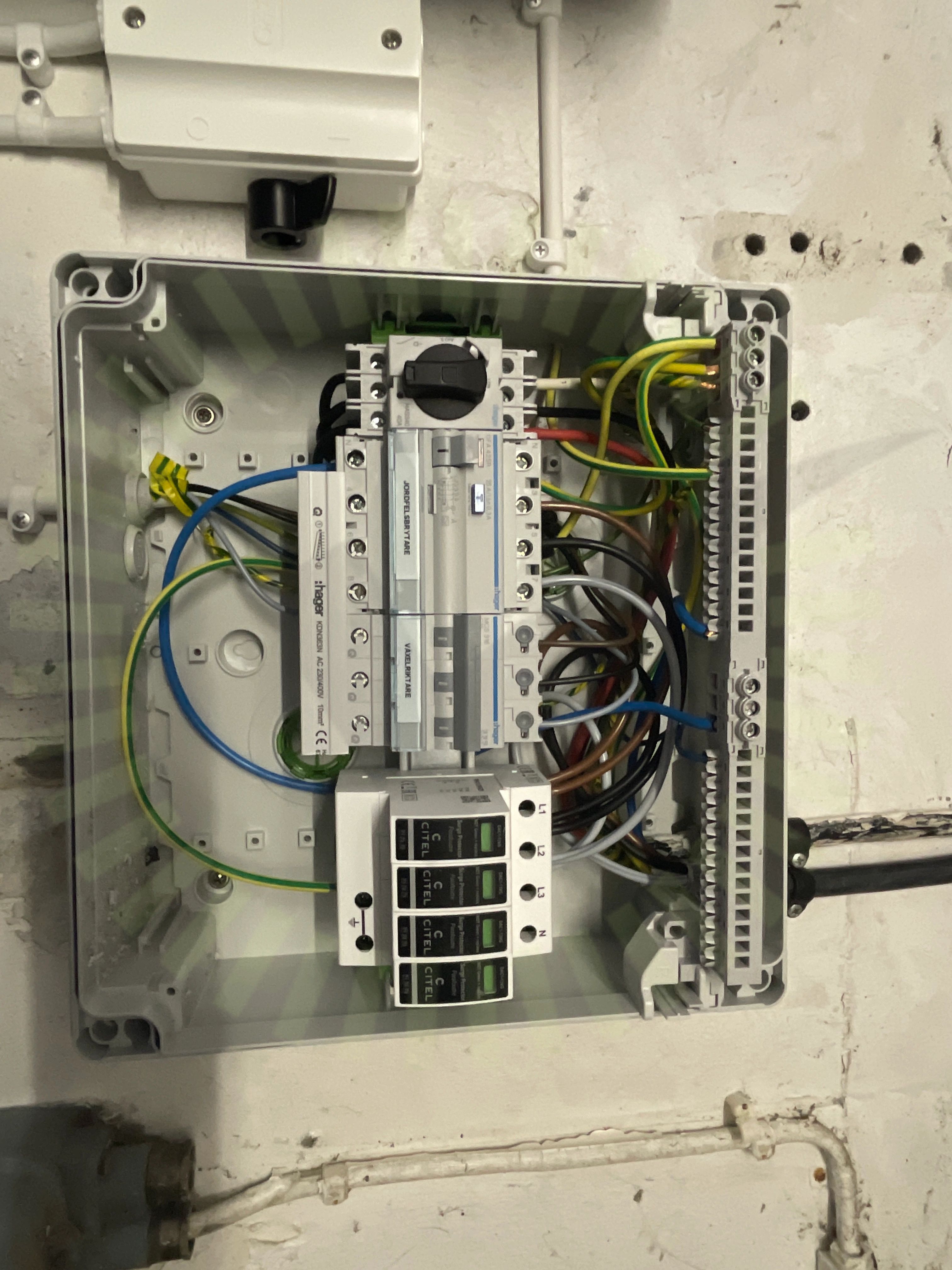

5.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Elinstallationer i lantbruk och hästverksamhet. 9.4 avsnitt Normcentraler.
JFB: Fel typ av JFB

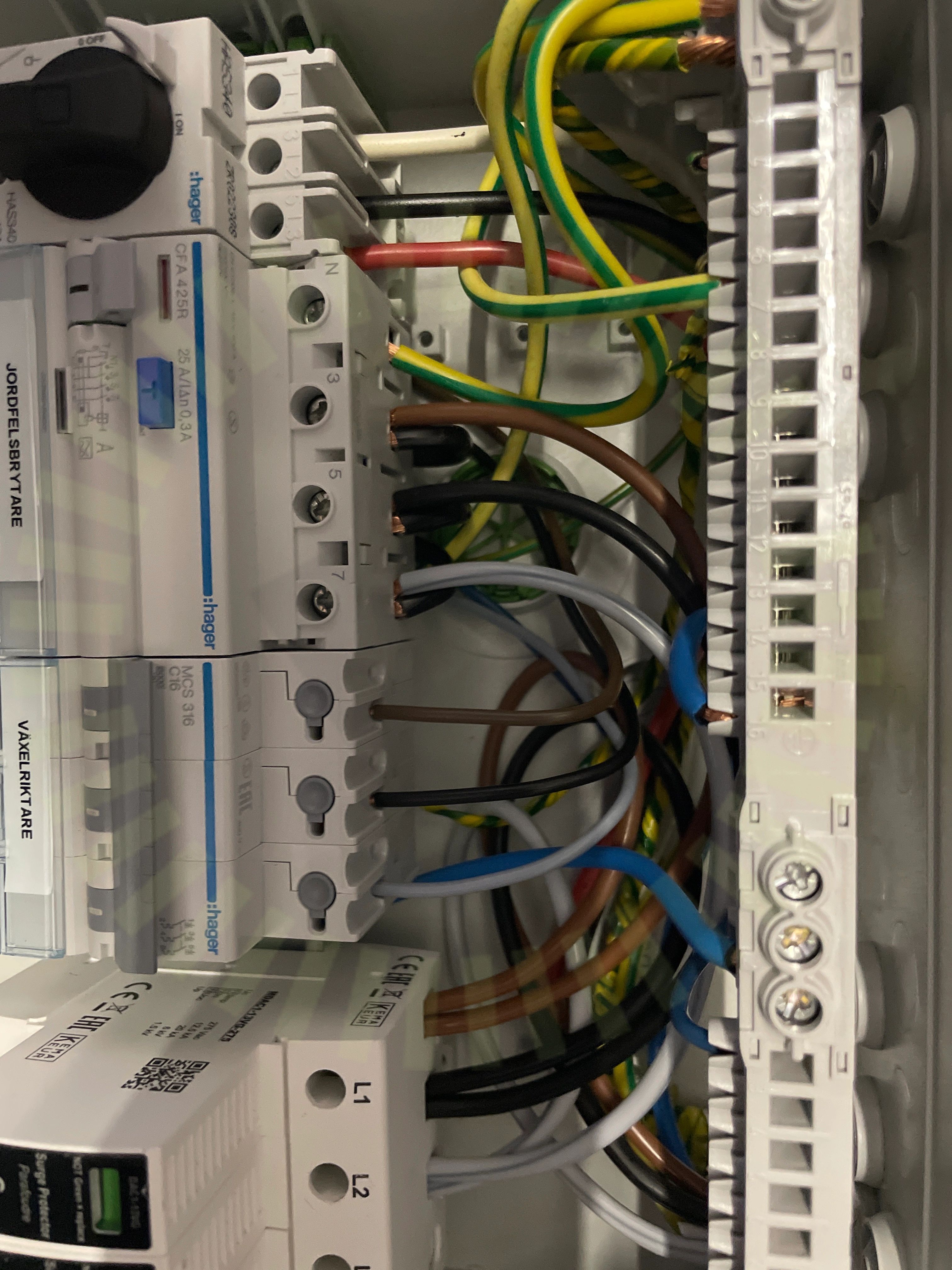

5.2 JFB: Fel typ av JFB

Inte godkänd

Fel val av JFB, i lantbruksanläggningar ska det vara av typ B.

Elinstallationer i lantbruk och hästverksamhet. Avsnitt 18: Jordfelsbrytare
Kabelinföringar

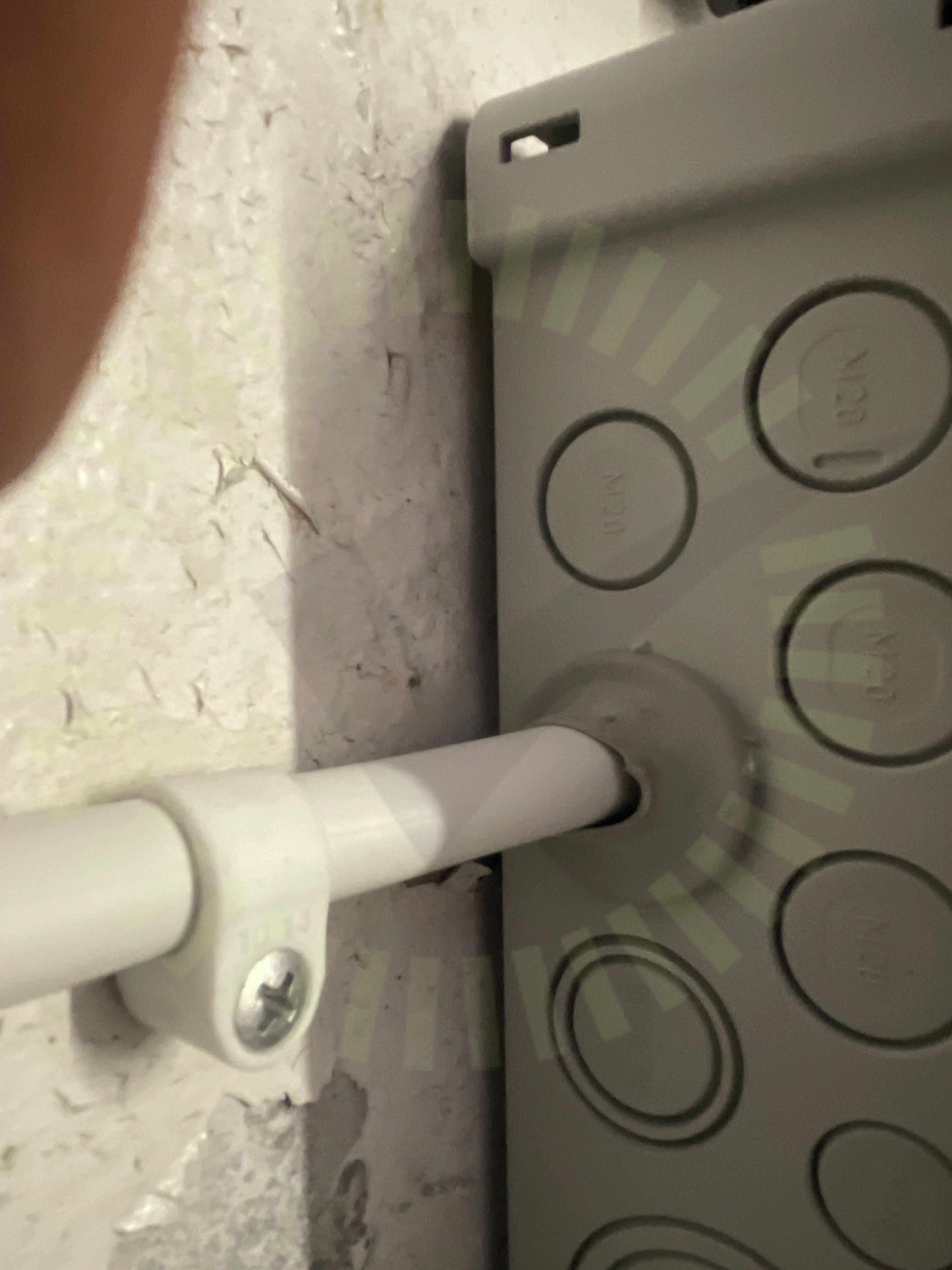

5.3 Kabelinföringar

Inte godkänd

Tätning för central är inte tät.

SS 436 40 00 (522.3.1)
PEN-ledare

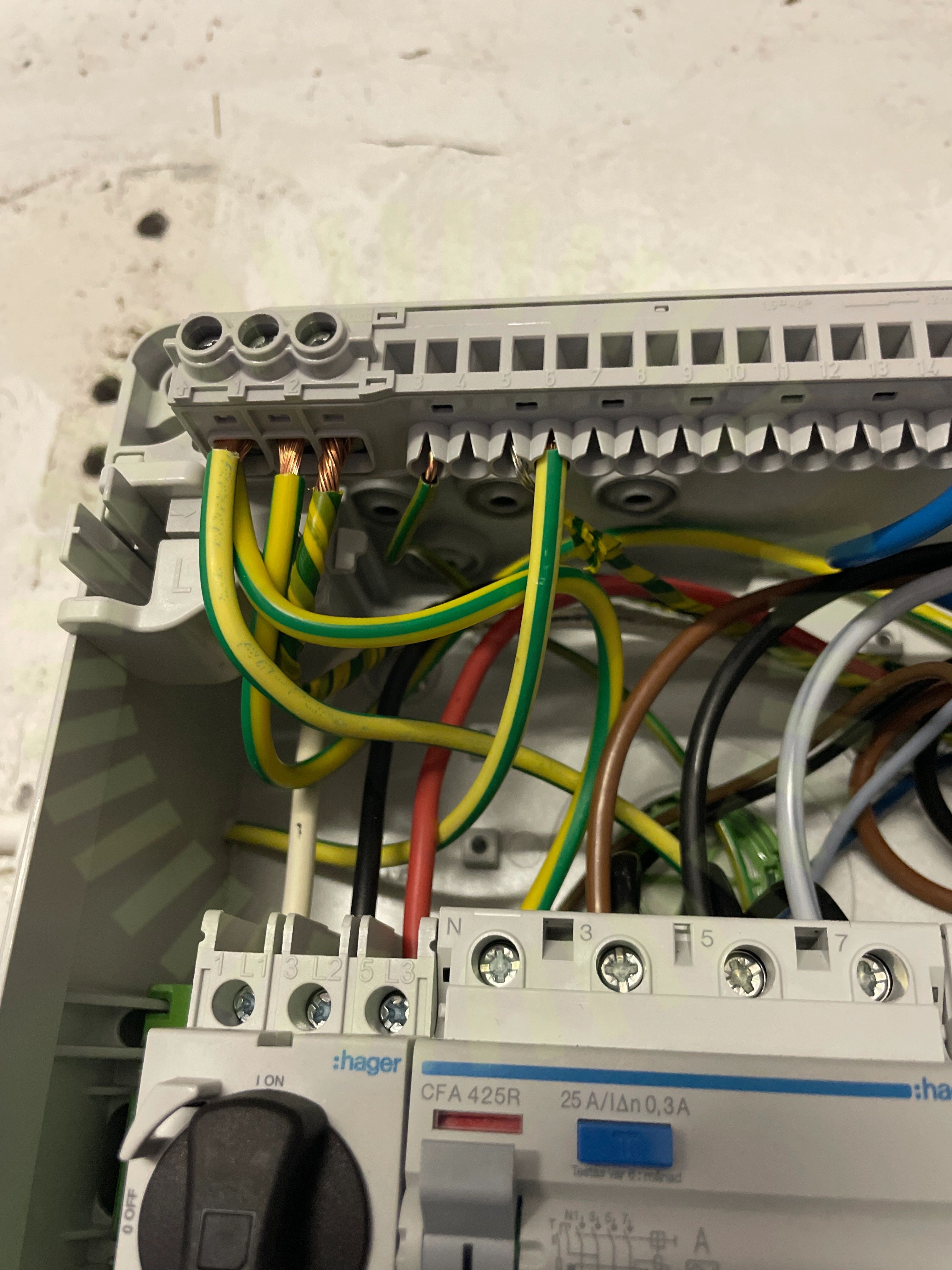

5.4 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00 (543.4.1)

Godkända kontrollpunkter

4/8
InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

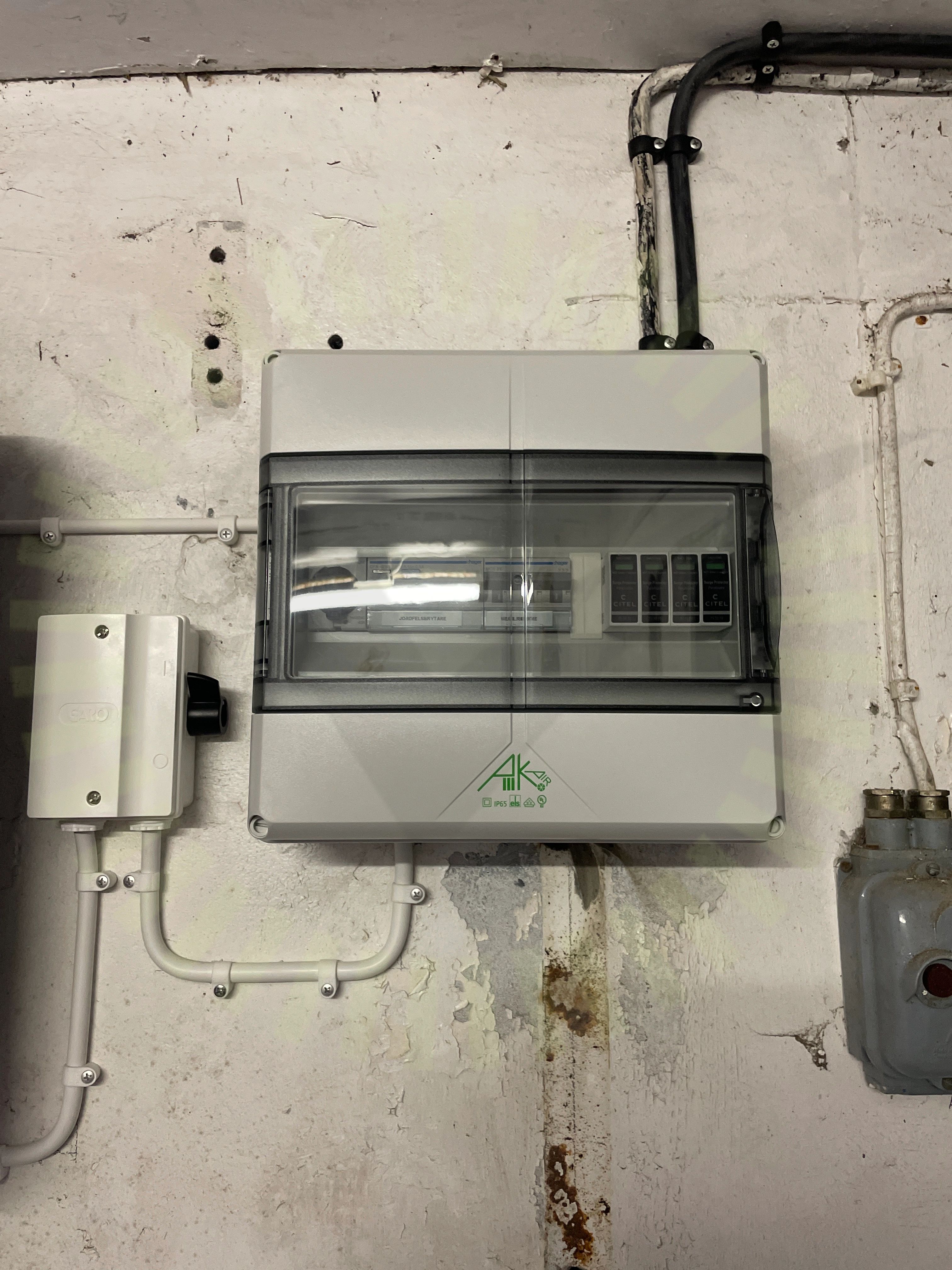

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på undercentral samt central inne i huset. Se referens.

SS 436 40 00 (712.514.101)
Missvisande varselmärkning

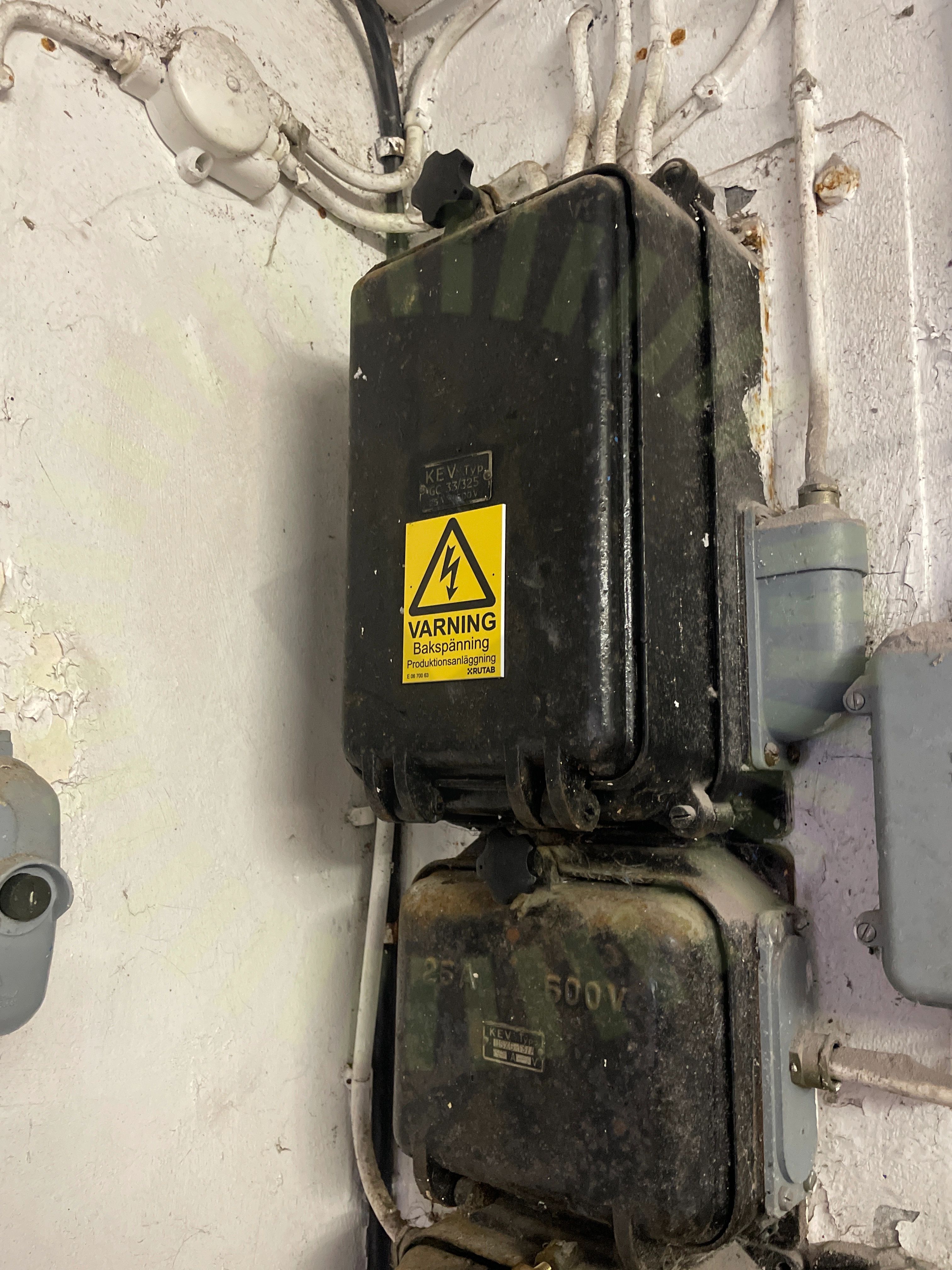

6.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande. Ingen bakspänning uppstår i denna central

Varning för likspänning

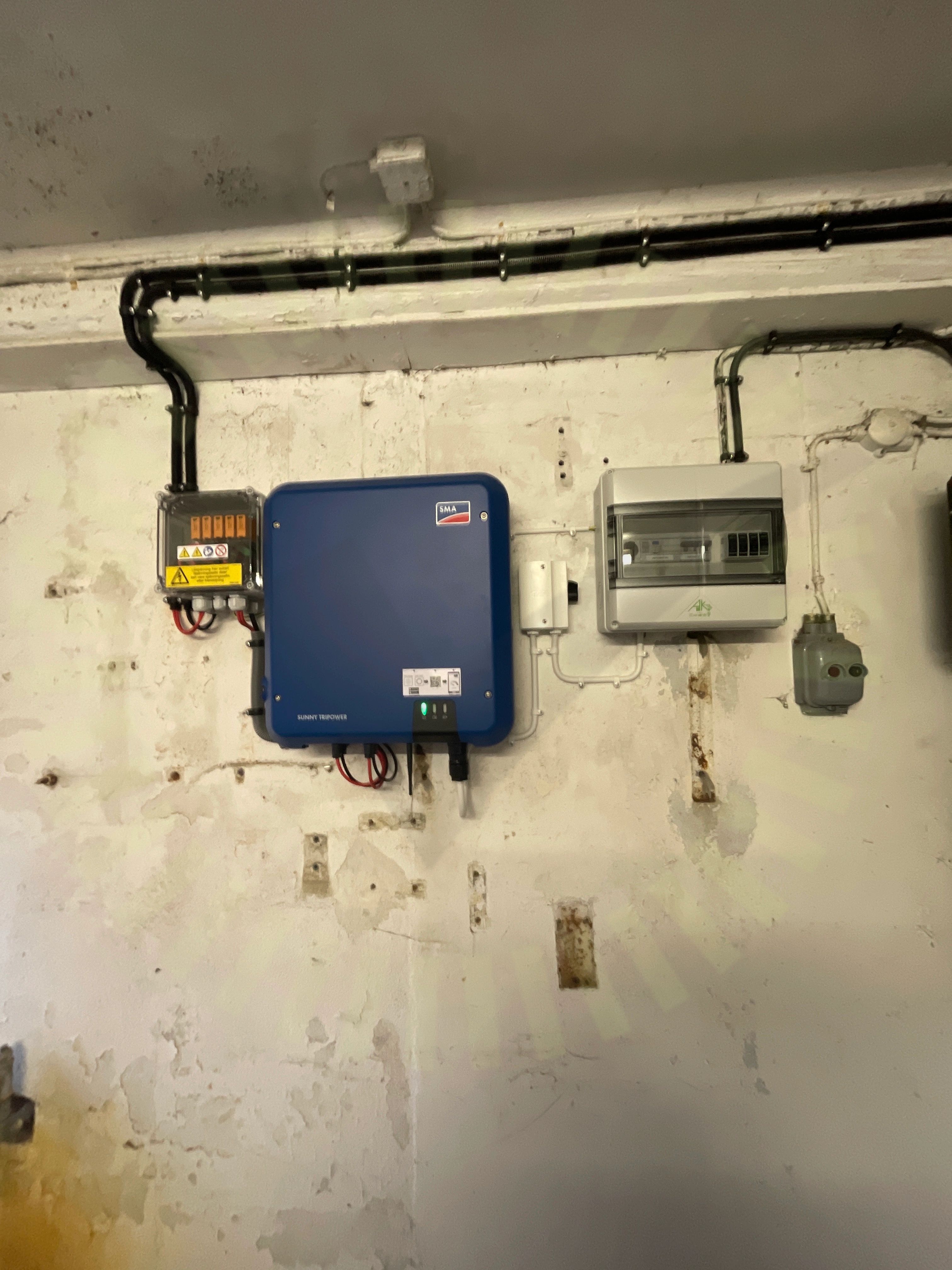

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare .

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Varning för backspänning

Växelriktare

Anmärkningar

2/37
DC Kablage förläggning

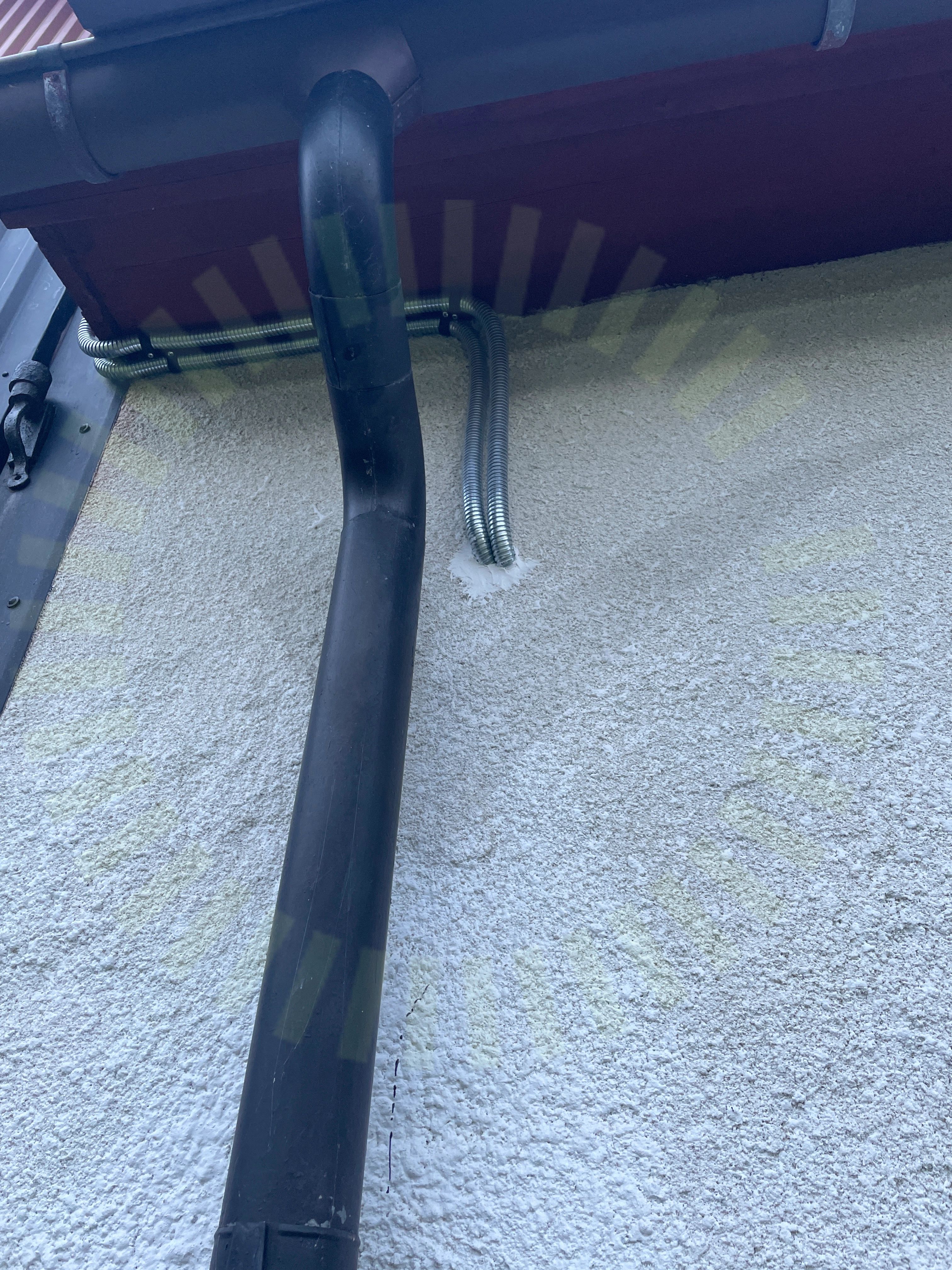

7.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

7.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Detta gäller ingång B.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Datasheet

Godkända kontrollpunkter

35/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanNärliggande materialPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassningÖverspänningsskydd Jordning
