Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

12 maj 2025

Ort

Äskestock, Kalmar län

Föremål mot bakstycke

Skydd mot beröring

Varning för likspänning

Placering av CT klämmor

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemWeland Stål: Papptak

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Anmärkningar

1/6

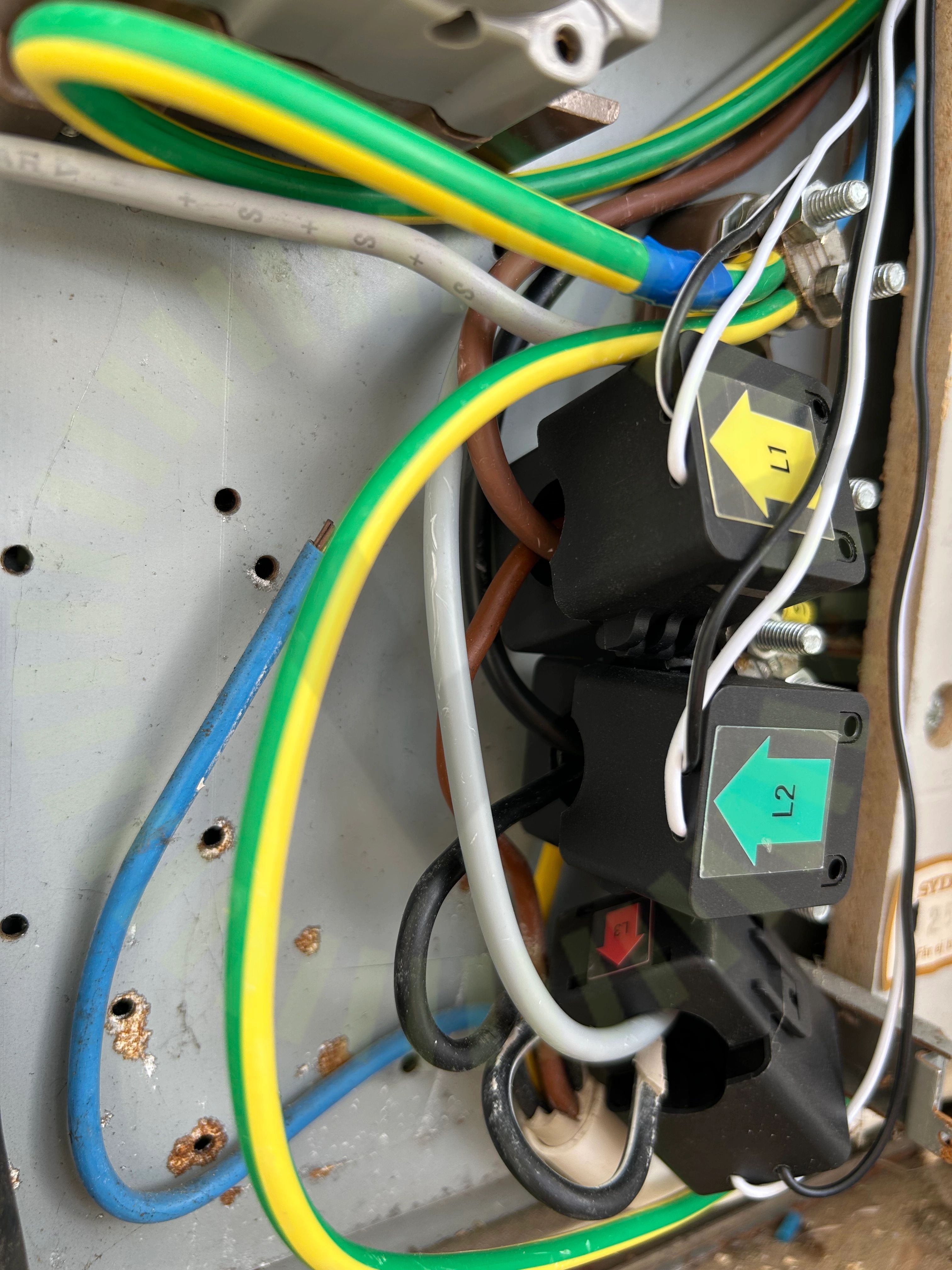

3.1 Placering av CT klämmor

Inte godkänd

CT klämmor är felplacerade. Klämmor sitter runt både huvudledare till huset och matning till laddbox och växelriktare.

Sigen Sensor TP-CT120-DH (SDM630MCT 40mA 120A) User Manual_EN V3.6, Sida 24

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

4.1 Föremål mot bakstycke

Inte godkänd

Flexslang trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 6

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/19

Förbindelse av kontakter

Tak 1, Weland Stål: Papptak

Godkända kontrollpunkter

22/23

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans monteringStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Undercentral

Anmärkningar

1/6

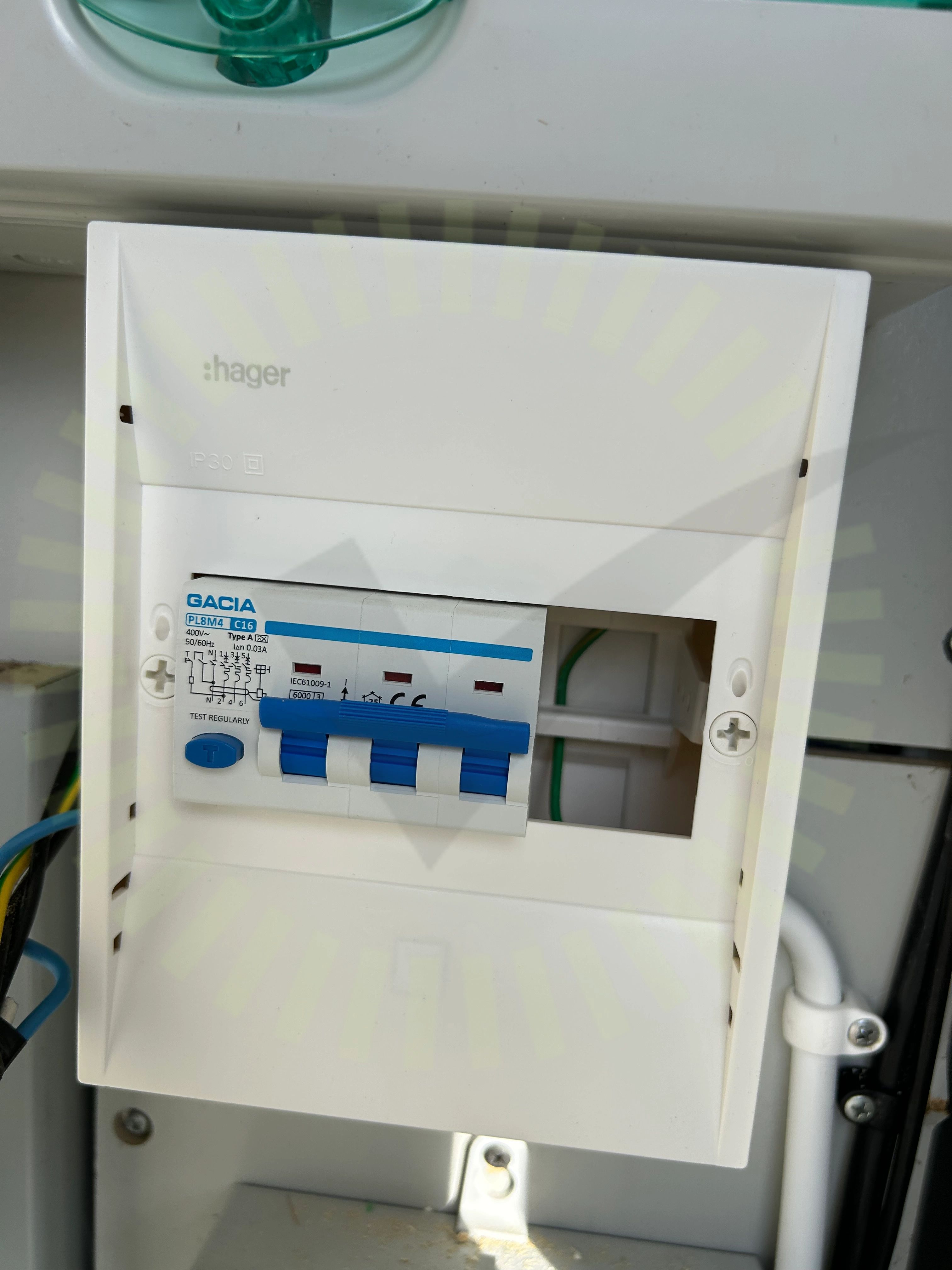

6.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlacering

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen som varnar för likspänning vid växelriktaren uppfyller inte kraven för varselmärkning.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/36

8.1 Avstånd till havet

Inte godkänd

Växelriktaren är monterad närmre havet än vad tillverkaren anvisar om.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 9

Godkända kontrollpunkter

35/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
