Besiktningsrapport
9.2
Installation genom
Energy Effective Solutions
Datum
30 augusti 2023
Ort
Strängnäs, Södermanlands län
Kontaktdon
Panelkablagets böjradie
Stress på kontakter
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Montagesystem
Weland Stål: Läktfästen
Växelriktare
GroWatt: MOD 10-15KTL3-X
Tillbehör
Säkerhetsbrytare AC
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/17
3.1 Kontaktdon
Inte godkänd
Buntband och kantclips får inte placeras över kontaktdonens hölje.

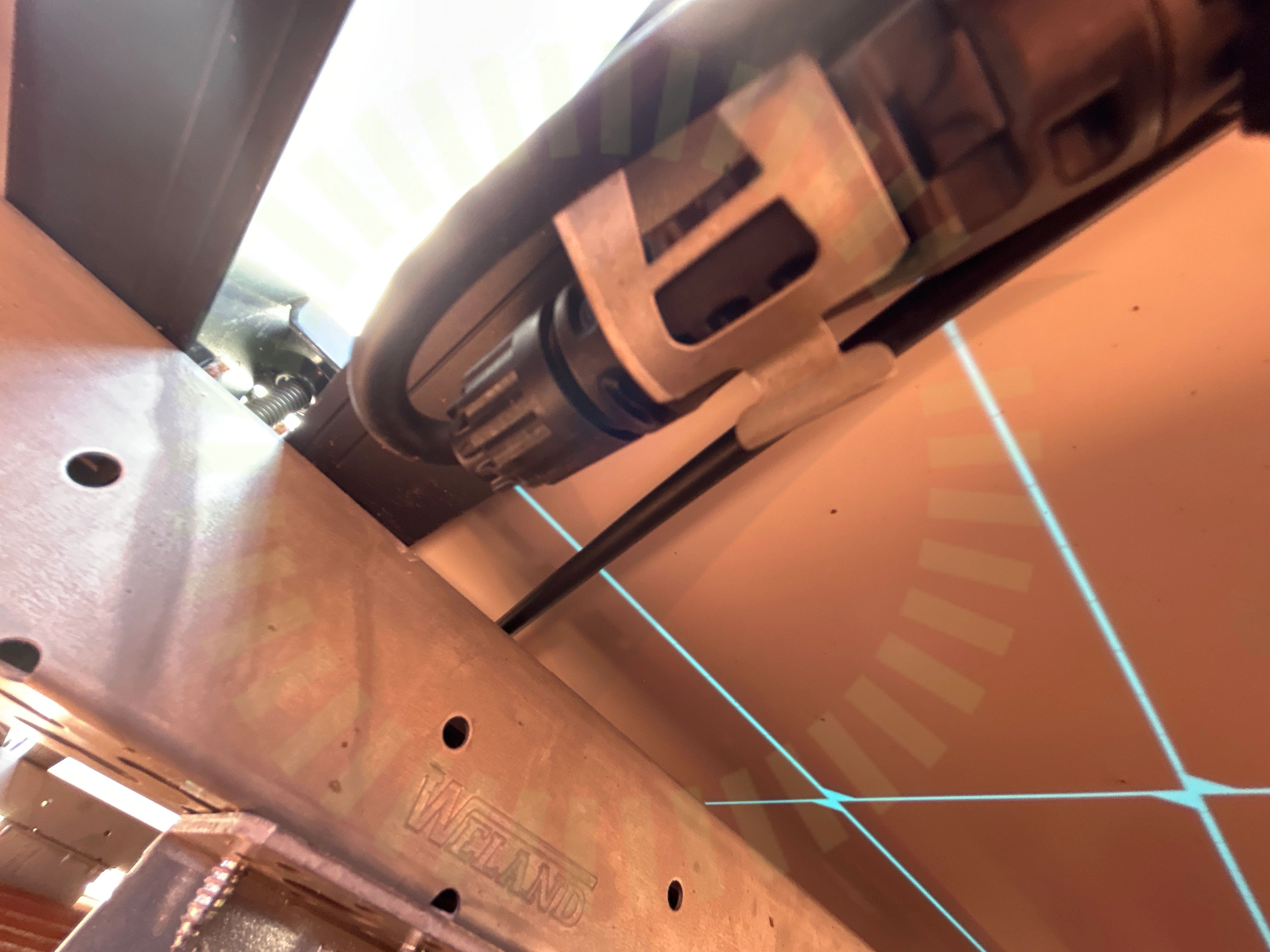

3.2 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

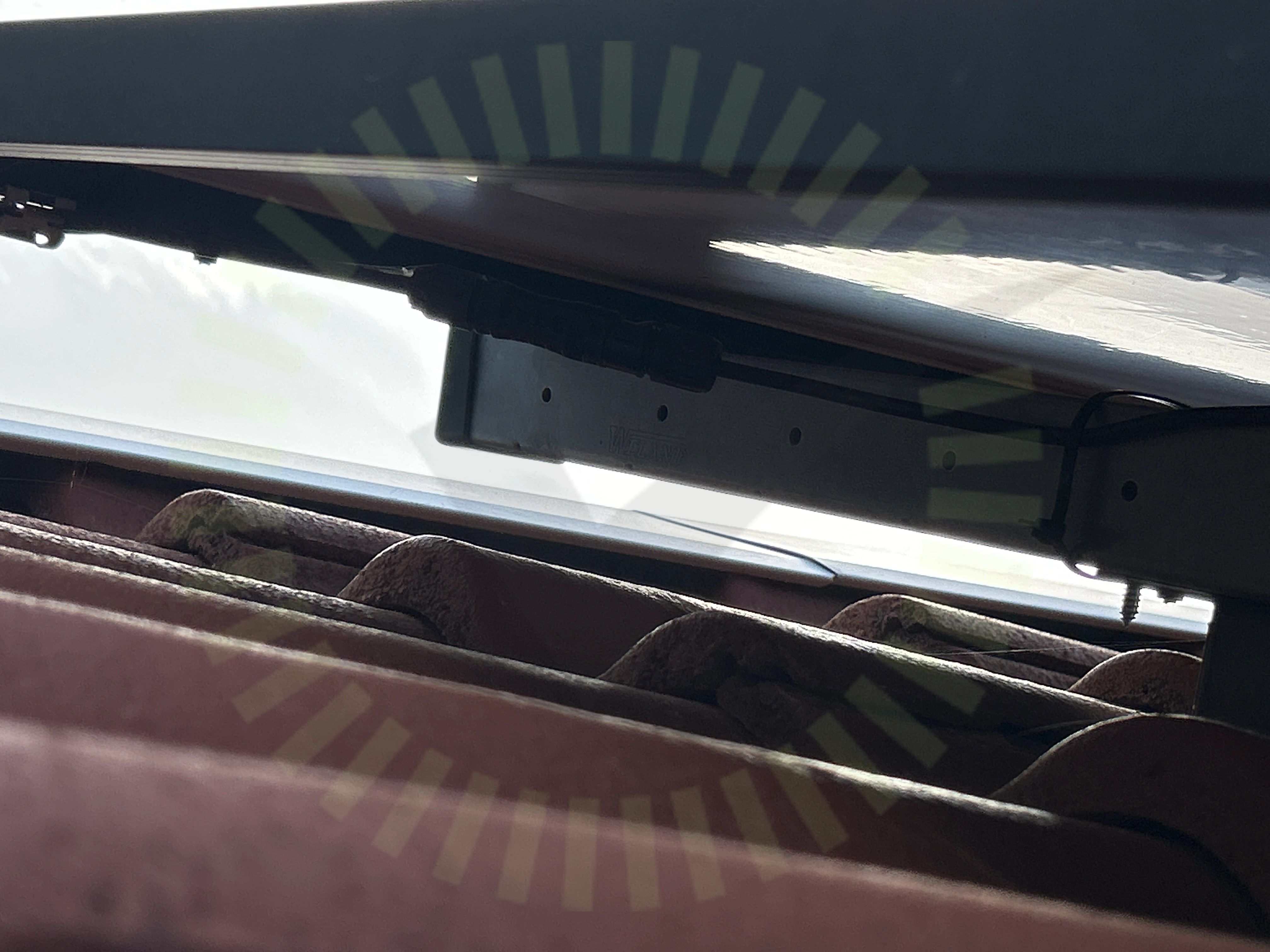

3.3 Stress på kontakter
Inte godkänd
Kablage spänt från skena till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
14/17
Avstånd till havet
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kopplingslåda
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/24

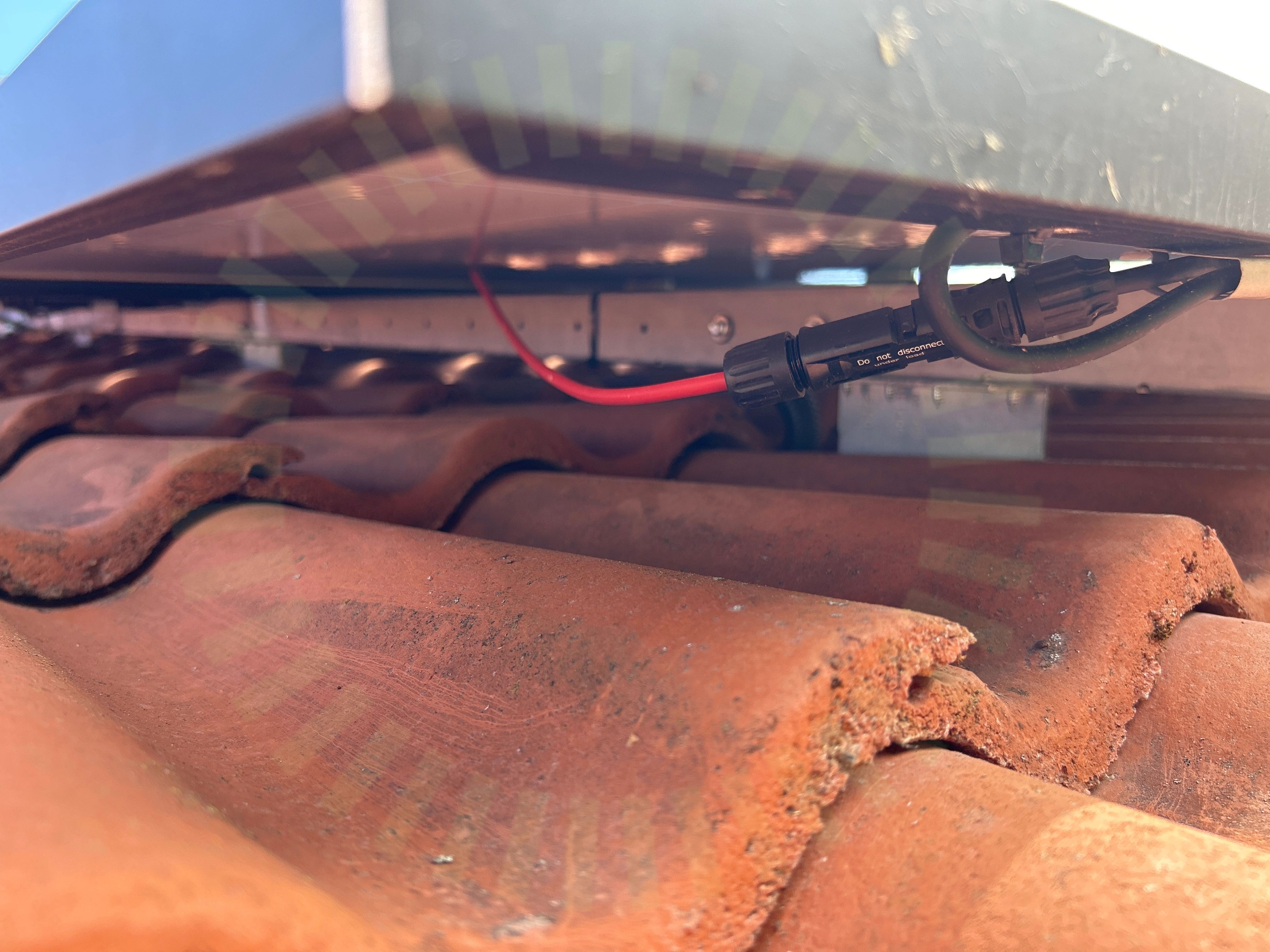

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

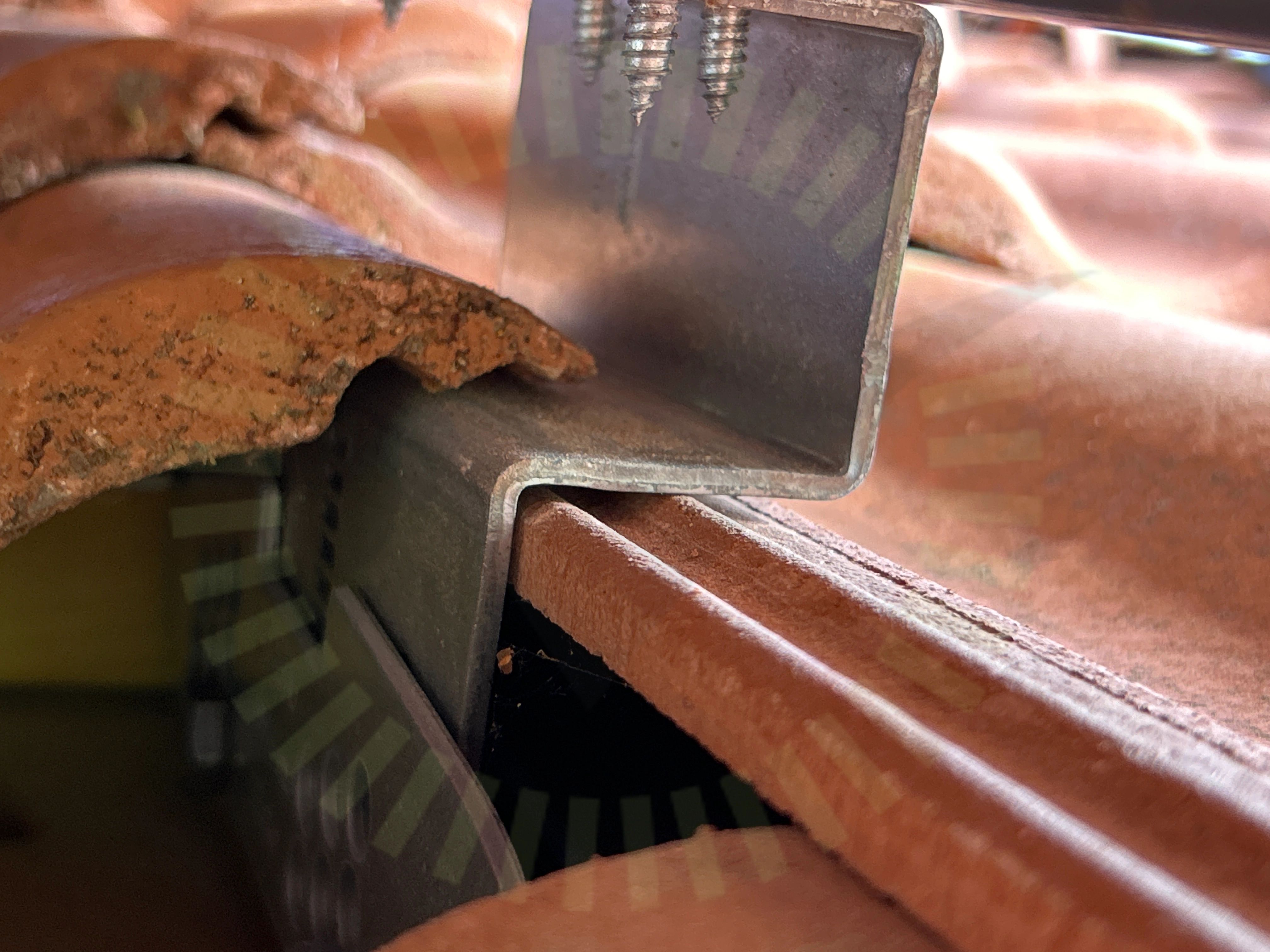

4.2 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
20/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
2/24
Läktinfästning
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
33/33
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
