Besiktningsrapport

9.7

Installation genom

Skandica Solar

Datum

27 oktober 2023

Ort

Mölnlycke, Västra Götalands län

Jordning av chassi

Dubbel matning

Identifiering

+ 4

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/23

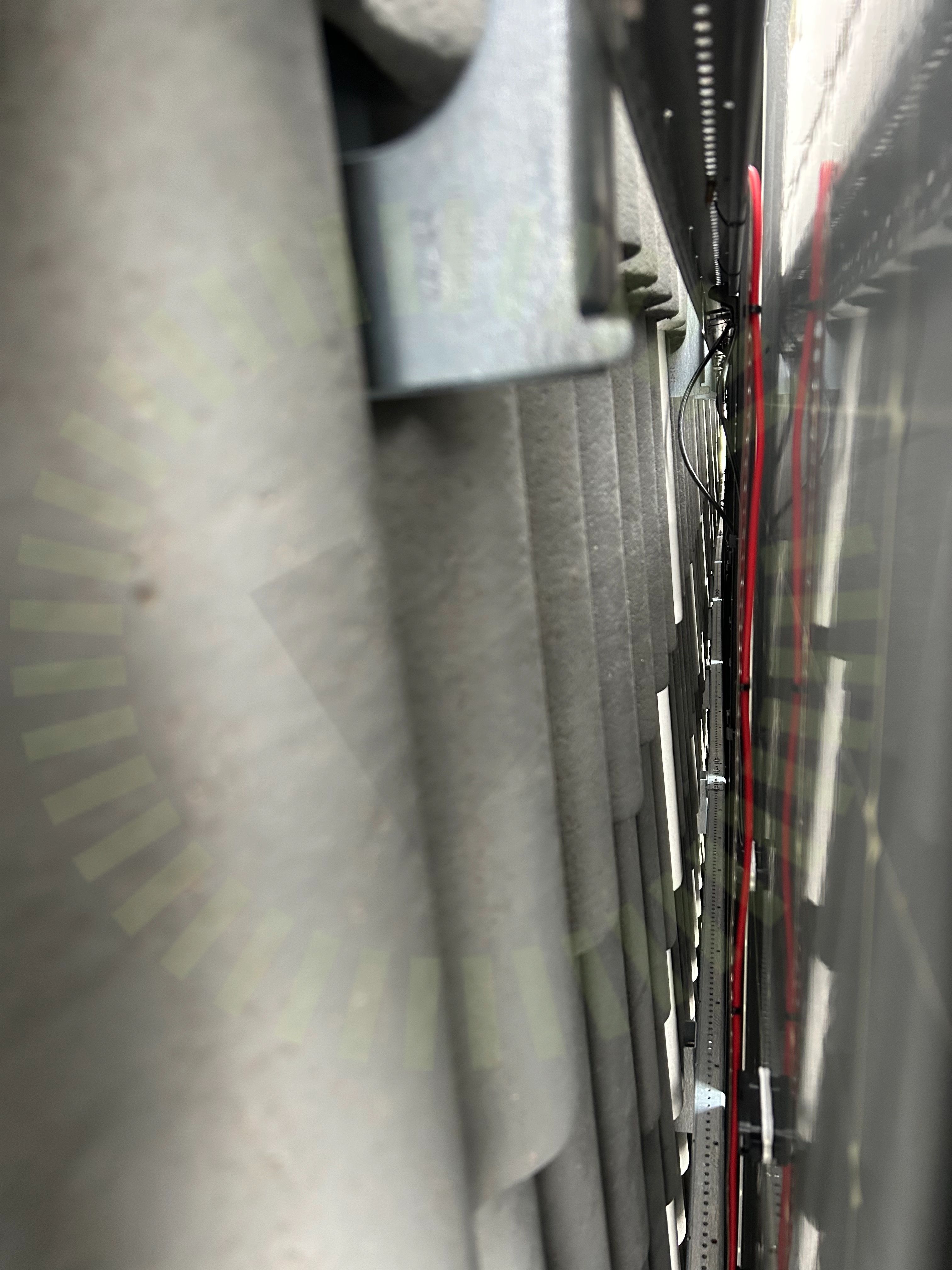

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

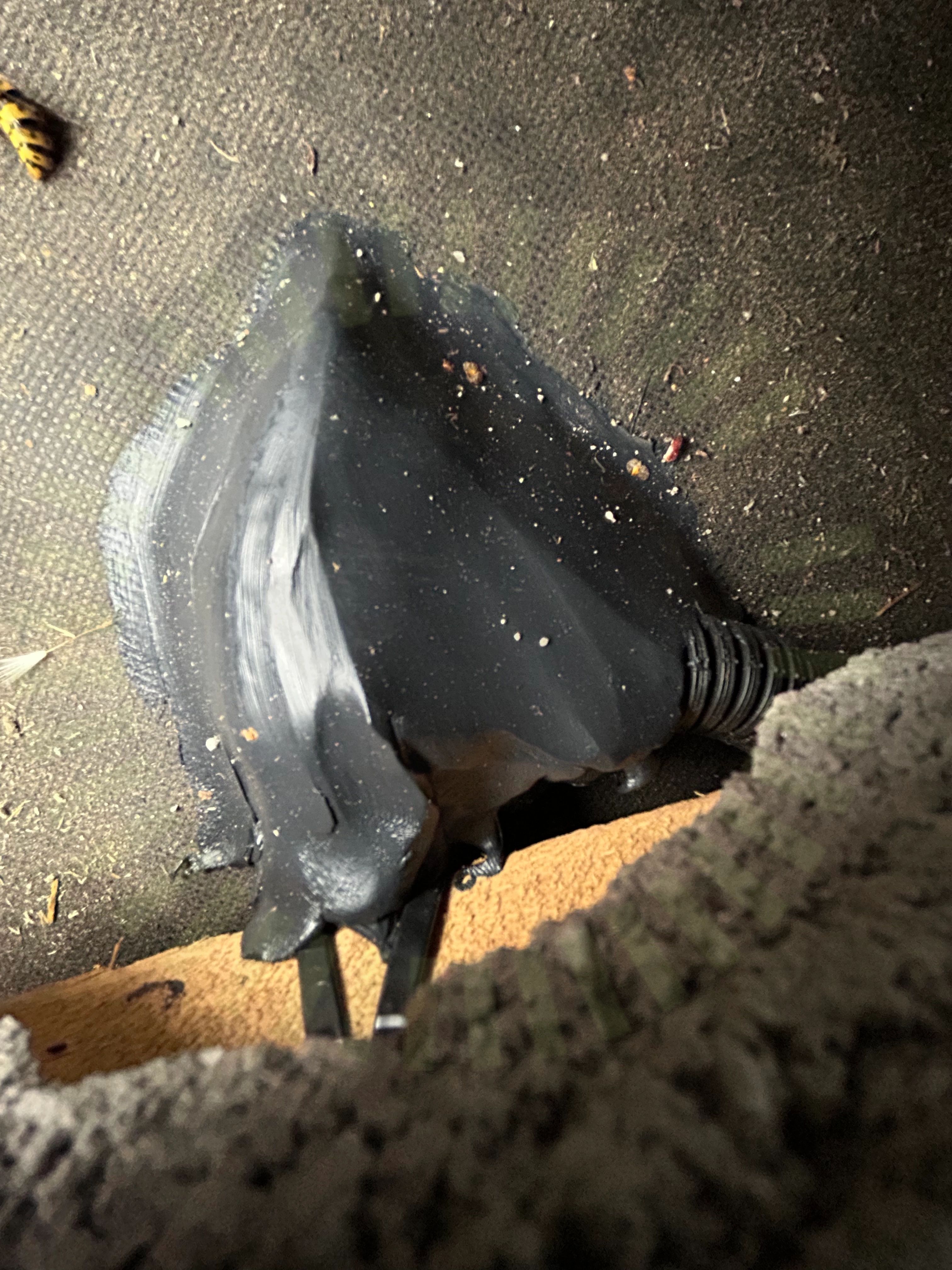

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/35

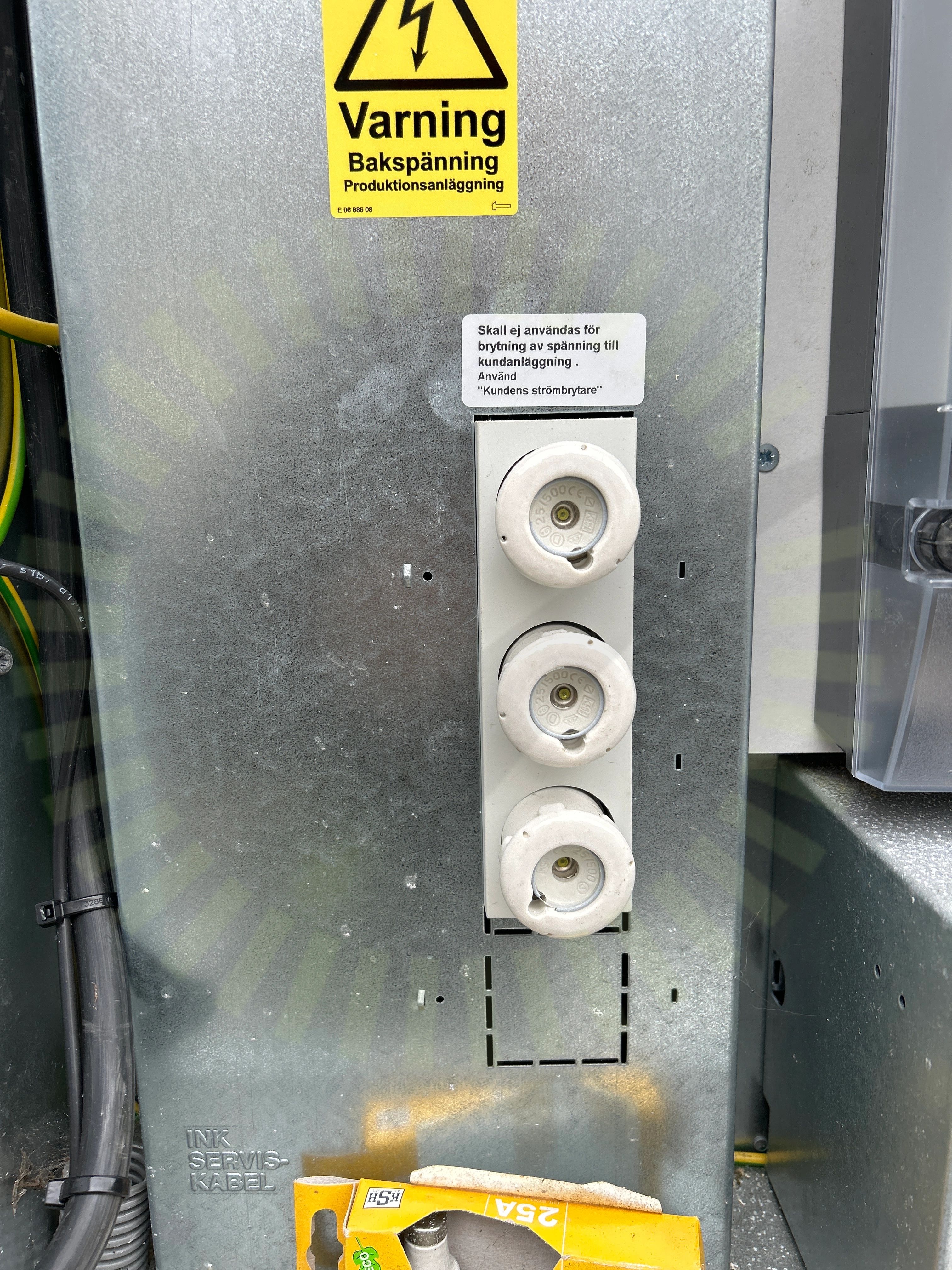

5.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

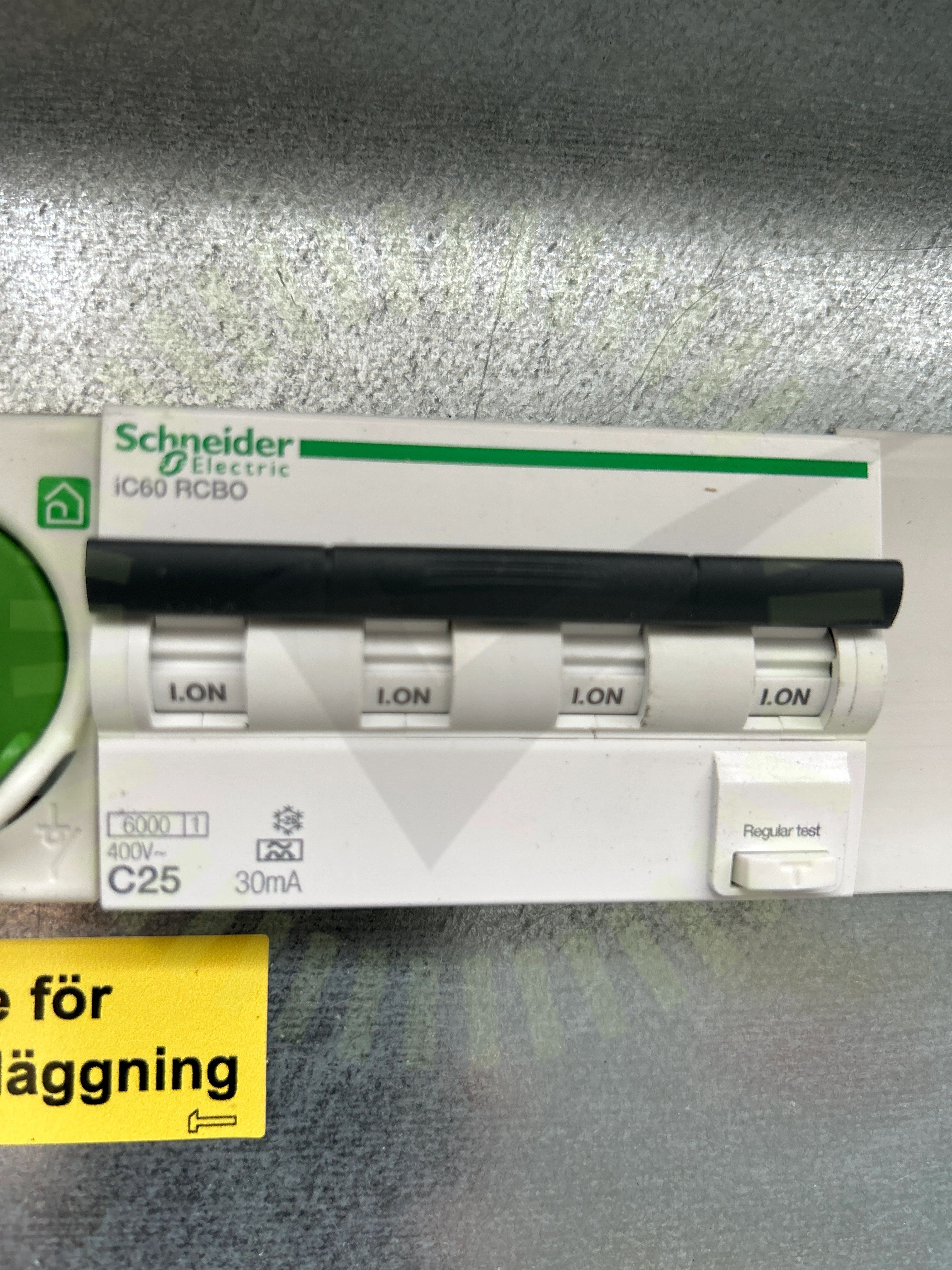

5.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

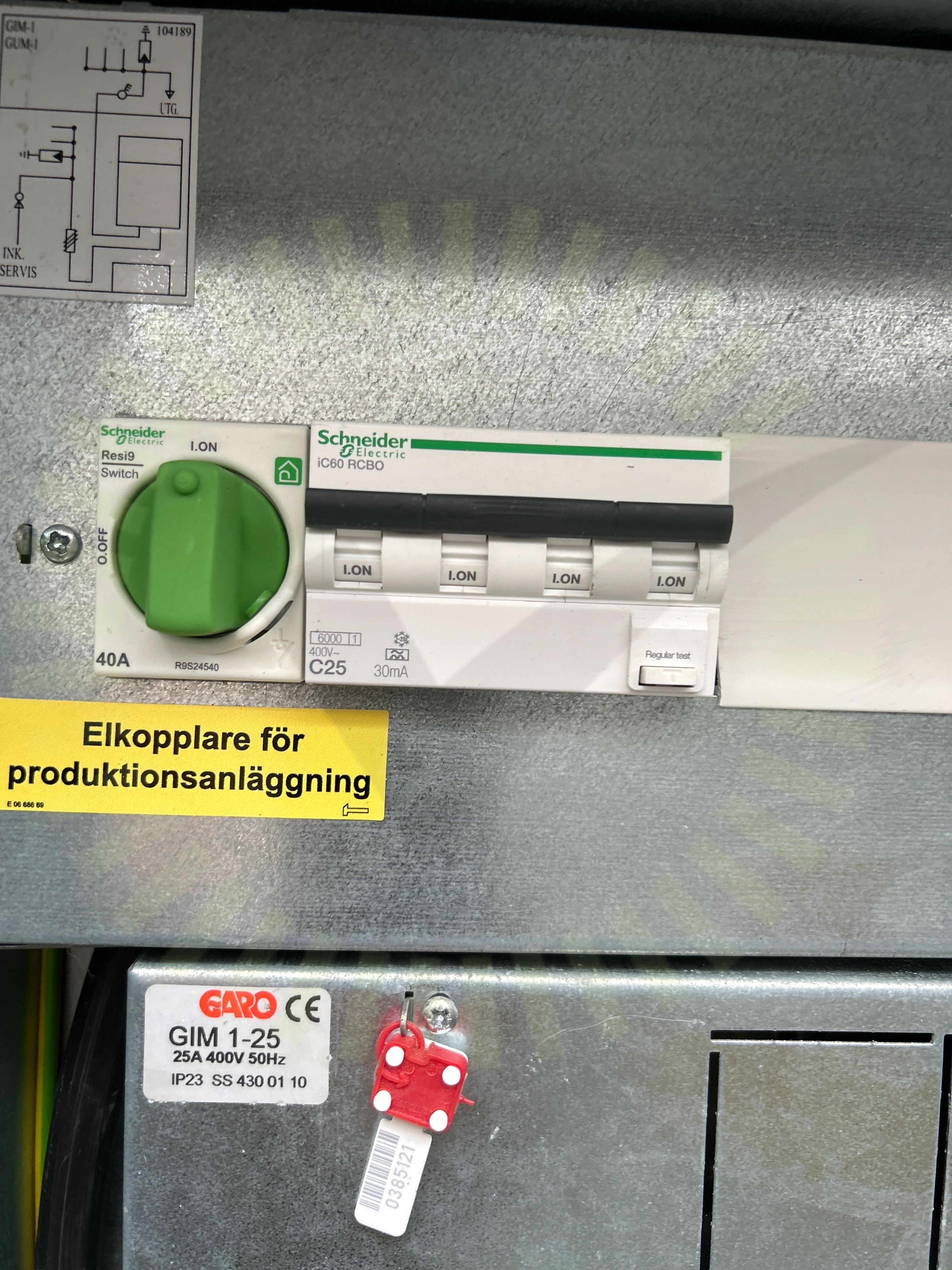

5.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

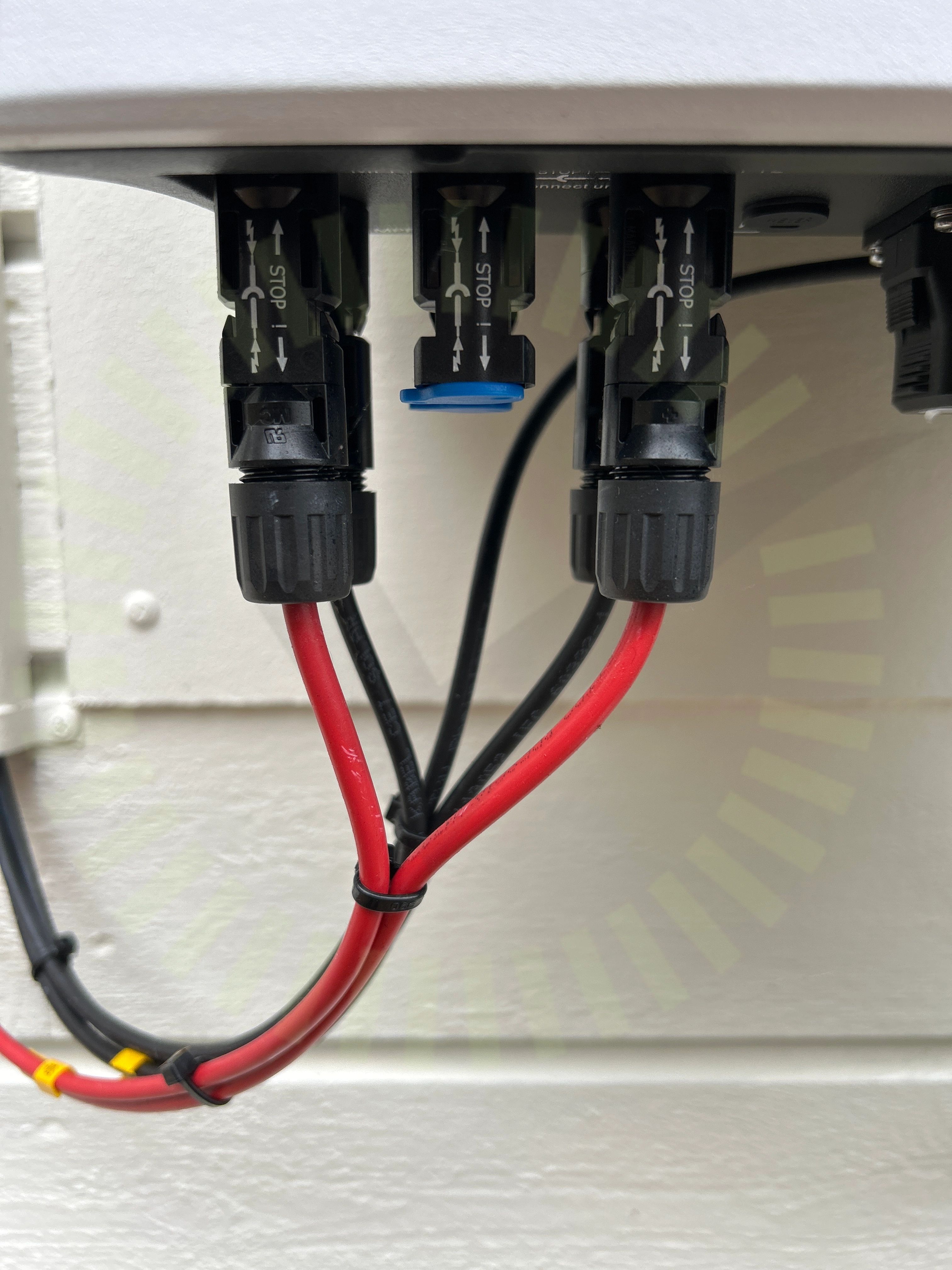

5.4 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

5.5 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot varandra.

Godkända kontrollpunkter

30/35

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
